Sony UP-DR80MD User manual

4-183-711-02(1)
© 2010 Sony Corporation Printed in Japan
UP-DR80MD
Digital Color Printer
クイックガイド 2ページ
Quick Guide Page 3
Guide rapide Page 4
Kurzanleitung Seite 5
Guida rapida Pagina 6
Guía Rápida Página 7
Beknopte handleiding Pagina 8
Snabbguide Página 9
Guia rápido Sidan 10
Pikaopas Sivu 11
Brugervejledning Side 12
Hurtigveiledning Side 13
Συνοπτικός οδηγός Σελίδα 14

解決できなかった場合は、取扱説明書をご確認ください。

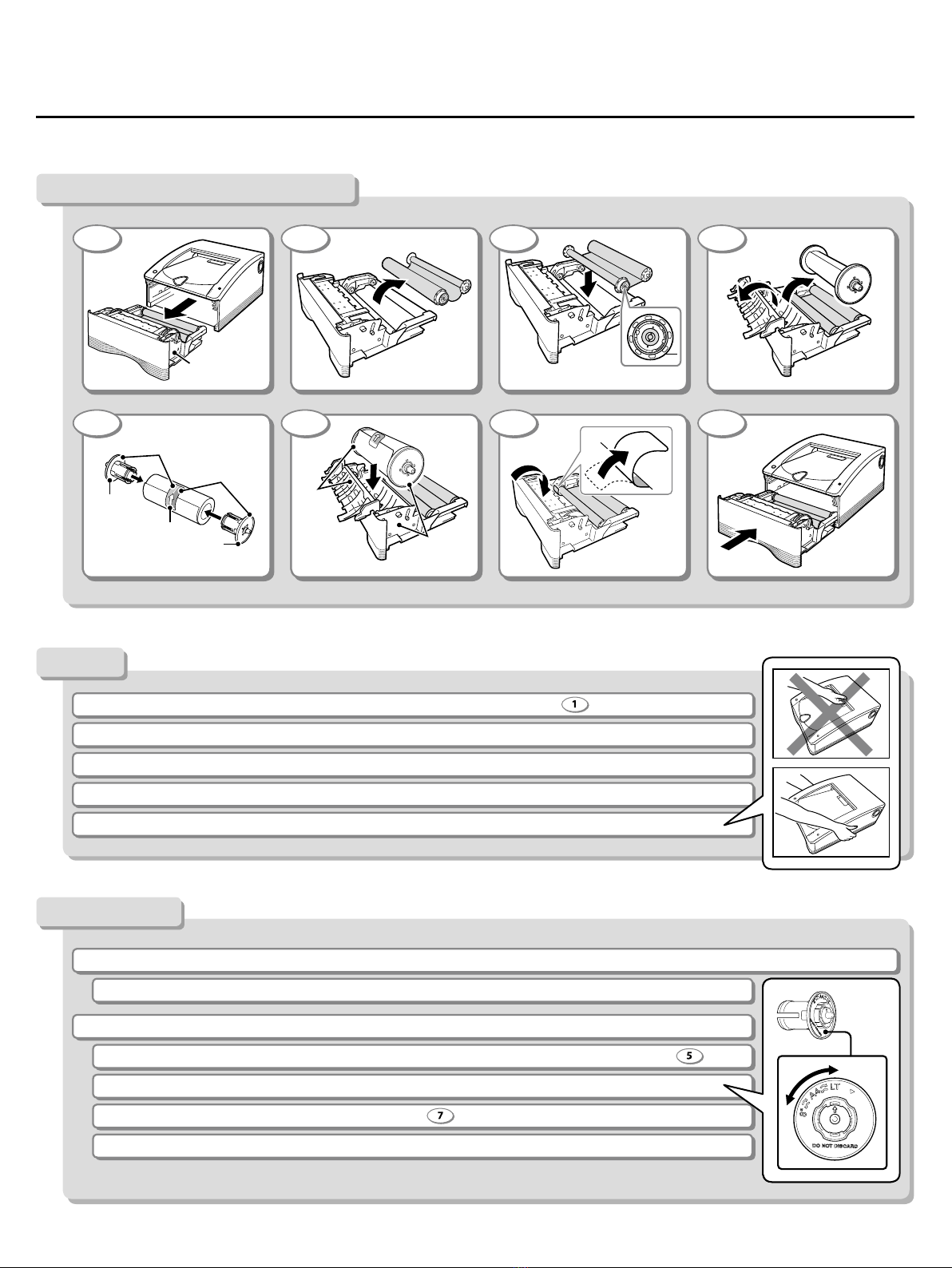

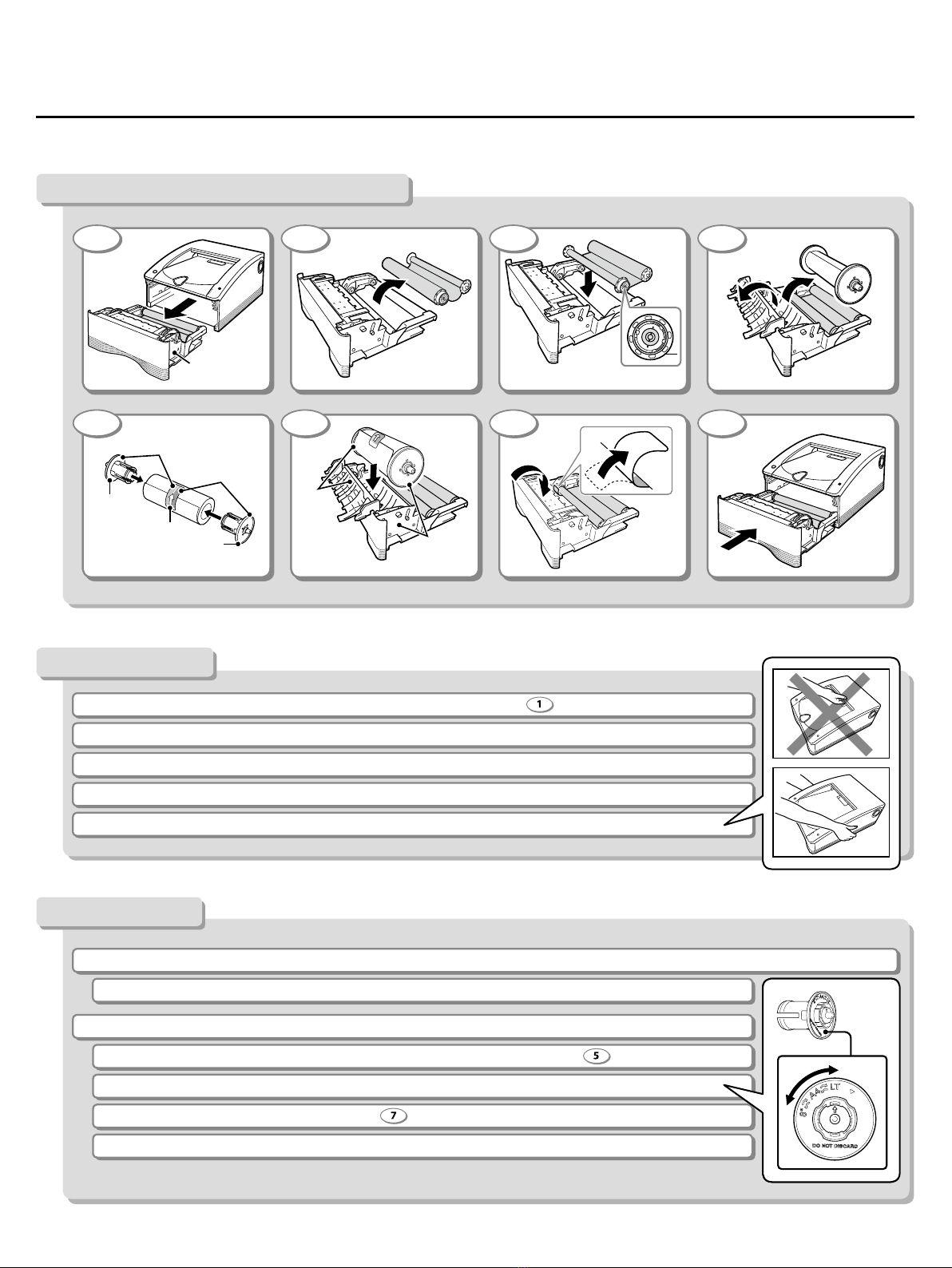

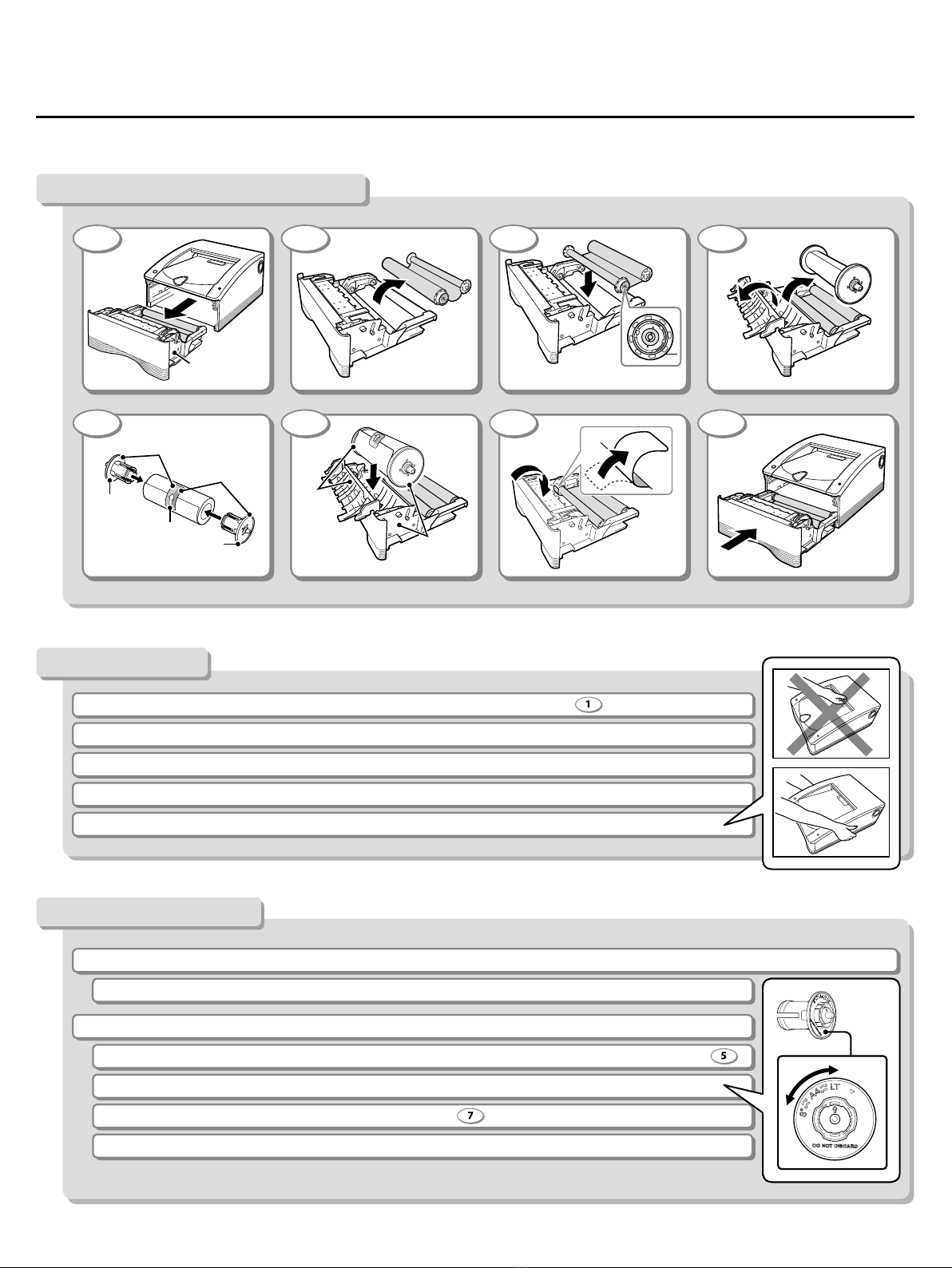

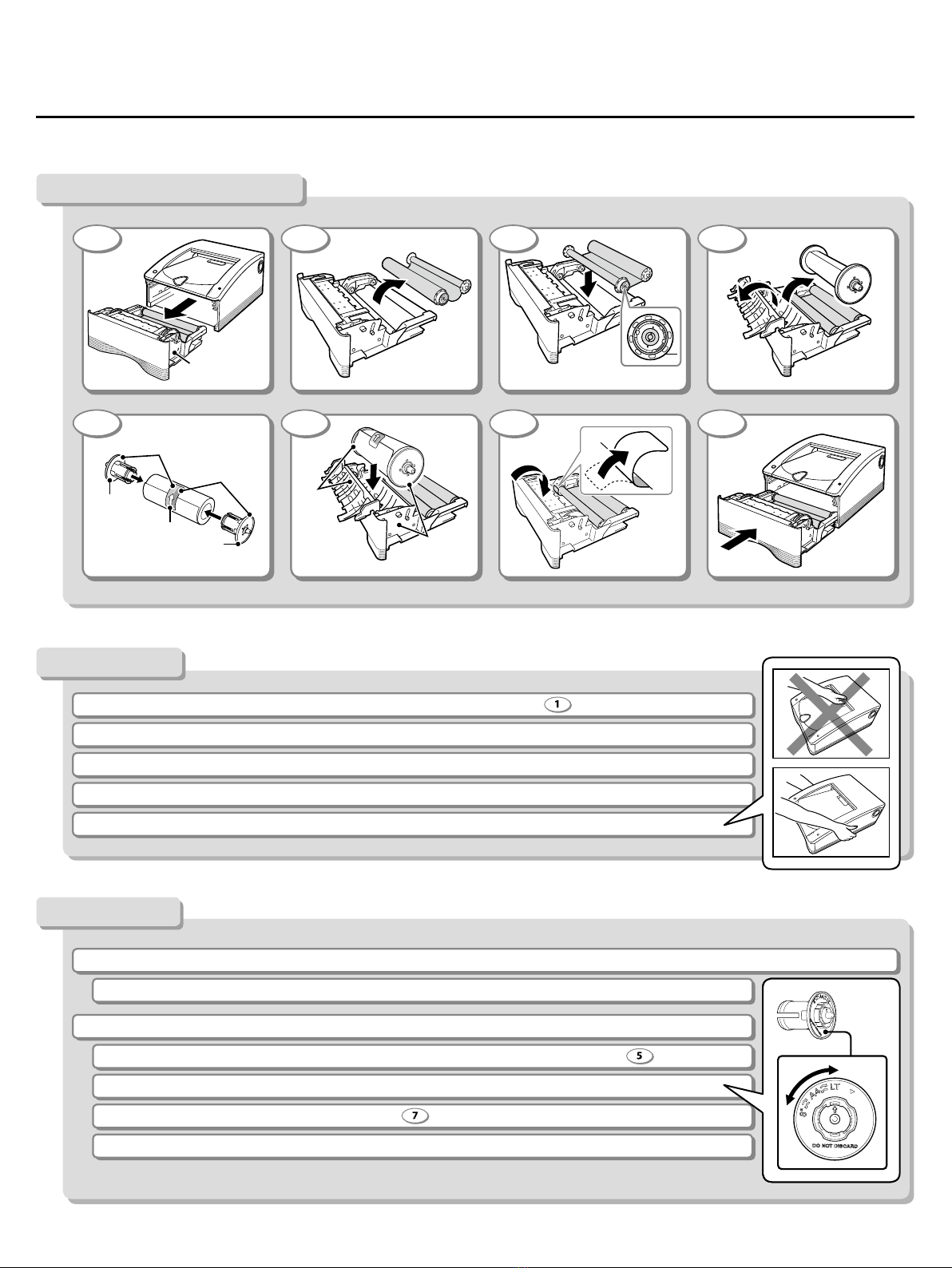

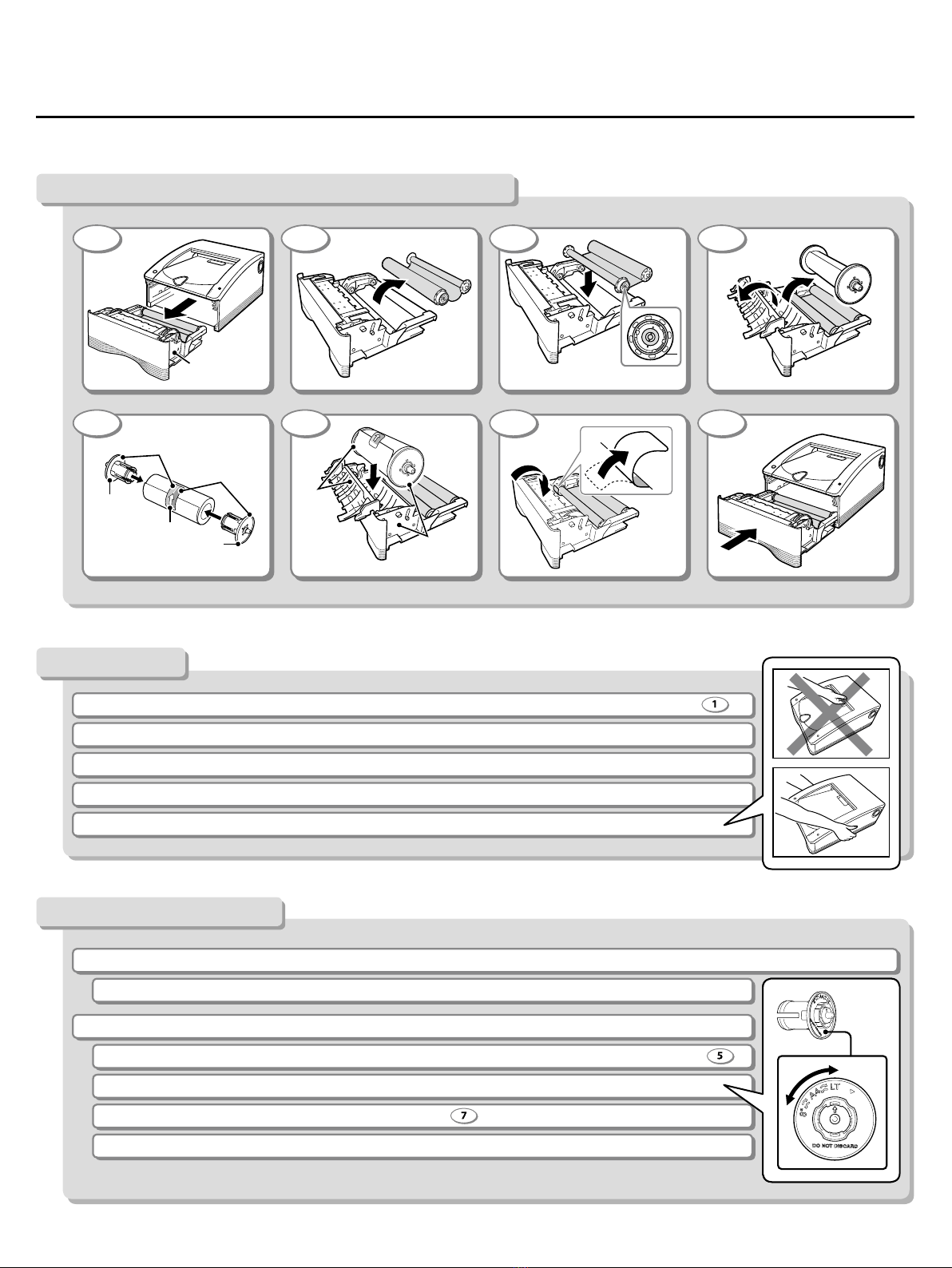

1 2 3 4
5 6 7 8
・
プリント紙とインクリボンを取り付けるときは、メディアトレイを本体から外してください。（ 参照）
・インクリボンを交換する際は、プリント紙も同時に交換してください。
・
プリンター輸送時は、プリント紙、インクリボン、ペーパーホルダーを取り出してください。
・印刷中や本体ランプ点滅中には、メディアトレイを開けないでください。
・排紙口を持たないでください。
Q: すべてのランプが点灯したままプリントできない。
Q:「ALARM」ランプが点灯した。
A : 電源を一度切り、再度入れてください。
A : ペーパーホルダーの色とプリント紙のシールの色を合わせて取り付けましたか。（ 参照）
A : ペーパーホルダーのセレクターとプリント紙のサイズが合っていますか。
A : プリント紙に貼ってあるシールが剥がされていますか。（ 参照）
A : 排紙トレイの上に印刷したプリント紙がたまっていませんか。
プリント紙とインクリボンの交換
IC 基板
メディアトレイ
ブルー
ブルー
ピンク
ピンク
シール
ペーパー
ホルダー
ペーパーホルダー
ご注意
トラブルシューティング
日本語
2

All of the indicators are lit and printing is disabled.•
IC board
Media tray
Blue
Blue
Pink
Pink
Label
Paper holder
Paper holder
If a problem persists, refer to the operating instructions.
1 2 3 4
5 6 7 8
When loading the ink ribbon and paper, remove the media tray from the printer. (Fig.•)
If the ALARM indicator is lit:•
Turn off the printer, and turn it on again.

Make sure that the colors of the paper holders and the colored label on the paper match. (Fig.
)
Make sure that the selector on the paper holder matches the paper size.

Make sure that the label on the paper has been removed. (Fig.
)
Remove any printouts that have accumulated on the paper cover.

When an ink ribbon runs out,•replace both the ink ribbon and the paper.
When transporting the printer, be sure to remove the paper, ink ribbon, and paper holders beforehand.•
Do not open the media tray while printing is in progress or while the printer indicators are blinking.•
Do not lift the printer by the paper outlet.•
Notes
Troubleshooting
Replacing the Ink Ribbon and Paper
English
3

Plaque IC
Plateau à support
Bleu
Bleu
Rose
Rose
Etiquette
Support
papier
Support papier
Si un problème persiste, consultez le mode d’emploi.
1 2 3 4
5 6 7 8
Remarques
Guide de dépannage
Remplacement du ruban d’encre et du papier
Tous les indicateurs sont allumés et l’impression est désactivée.•
Lors du chargement du ruban d’encre et du papier, retirez le plateau à support de l’imprimante. (Fig.•)
Si l’indicateur ALARM est allumé :•
Mettez l’imprimante hors tension et remettez-la sous tension.

Vérifiez que les couleurs des supports papier et de l’étiquette colorée sur le papier correspondent. (Fig.
)
Vérifiez que le sélecteur sur le support papier corresponde au format papier.

Vérifiez que l’étiquette sur le papier a été enlevée. (Fig.
)
Enlevez tous les imprimés qui se sont accumulés sur le couvercle papier.

Lors du remplacement d’un ruban d’encre,•remplacez le ruban d’encre ainsi que le papier.
Lors du transport de l’imprimante, assurez-vous auparavant d’enlever le papier, le ruban d’encre et les supports papier.•
N’ouvrez pas le plateau à support lorsque l’impression est en cours ou lorsque les indicateurs de l’imprimante clignotent.•
Ne soulevez pas l’imprimante par la sortie papier.•
Français
4

integrierter
Schaltkreis
Medienschacht
Blau
Blau
Rosa
Rosa
Etikett
Papierhalter
Papierhalter

Falls weiterhin Probleme bestehen, schlagen Sie in der Bedienungsanleitung nach.
1 2 3 4
5 6 7 8
Hinweise
Fehlerbehebung
Auswechseln von Farbband und Papier
Alle Anzeigen leuchten, und das Drucken ist nicht möglich.•
Entfernen Sie den Medienschacht aus dem Drucker, bevor Sie Farbband und Papier einlegen. (Abb.•)
Falls die Anzeige ALARM leuchtet:•
Schalten Sie den Drucker aus und erneut ein.

Stellen Sie sicher, dass die Farben der Papierhalter und des farbigen Etiketts am Papier übereinstimmen. (Abb.
)
Stellen Sie sicher, dass die Stellung des Wahlschalters am Papierhalter dem Papierformat entspricht.

Stellen Sie sicher, dass das Etikett am Papier entfernt wurde. (Abb.
)
Entfernen Sie sämtliche Ausdrucke, die sich auf der Papierabdeckung angesammelt haben.

Wenn Sie ein Farbband wechseln,•wechseln Sie außer dem Farbband auch das Papier.
Entfernen Sie vor dem Transportieren des Druckers Papier, Farbband und Papierhalter.•
Lassen Sie den Medienschacht geschlossen, wenn ein Druckvorgang abläuft oder die Anzeigen des Druckers blinken.•
Heben Sie den Drucker nicht an der Papierausgabe an.•
Deutsch
5

Chip
elettronico
Cassetto supporti
Blu
Blu
Rosa
Rosa
Adesivo
Supporto
carta
Supporto carta
Se un problema persiste, fare riferimento alle istruzioni per l’uso.
1 2 3 4
5 6 7 8
Note
Ricerca e risoluzione dei problemi
Sostituzione di nastro inchiostro e carta
Tutti gli indicatori sono accesi e la stampa è disabilitata.•
Quando si caricano nastro inchiostro e carta, rimuovere il cassetto supporti dalla stampante. (Fig.•)
Se l’indicatore ALARM è accesso:•
Spegnere e riaccendere la stampante.

Assicurarsi che i colori dei supporti carta corrispondano con il colore dell’adesivo sulla carta. (Fig.
)
Assicurarsi che il selettore sul supporto carta corrisponda al formato carta.

Assicurarsi che l’adesivo sulla carta sia stato rimosso. (Fig.
)
Rimuovere tutte le stampe accumulate sul coperchio carta.

Quando si sostituisce il nastro inchiostro,•sostituire sia il nastro inchiostro che la carta.
Prima di trasportare la stampante, assicurarsi di rimuovere la carta, il nastro inchiostro e i supporti carta.•
Non aprire il cassetto supporti quando la stampa è in corso o quando gli indicatori della stampante stanno lampeggiando.•
Non sollevare la stampante afferrandola dall’uscita carta.•
Italiano
6

Placa de circuito
integrado
Bandeja de
soportes
Azul
Azul
Rosa
Rosa
Etiqueta
Soporte de
sujeción de
papel
Soporte de sujeción de papel
Si alguno de estos problemas persiste, consulte el manual de instrucciones.
1 2 3 4
5 6 7 8
Todos los indicadores están encendidos y la impresión se encuentra desactivada.•
Cuando cargue la cinta entintada y el papel, extraiga la bandeja de soportes de la impresora. (Fig.•)
Si el indicador ALARM está encendido:•
Apague la impresora y, a continuación, enciéndala de nuevo.

Asegúrese de que los colores de los soportes de sujeción de papel coinciden con la etiqueta de color del papel. (Fig.
)
Asegúrese de que el selector del soporte de sujeción de papel coincide con el tamaño del papel.

Asegúrese de que se haya retirado la etiqueta del papel. (Fig.
)
Retire las impresiones que se hayan acumulado en la cubierta para papel.

Cuando sustituya la cinta entintada,•sustituya tanto la cinta como el papel.
Si va a transportar la impresora, primero retire el papel, extraiga la cinta entintada y los soportes de sujeción de papel.•
No abra la bandeja de soportes durante la impresión de documentos ni si los indicadores de la impresora están parpadeando.•
No levante la impresora por la salida de papel.•
Sustitución de la cinta entintada y del papel
Notas
Solución de problemas
Español
7

IC-chip
Medialade
Blauw
Blauw
Roze
Roze
Etiket
Papierhouder
Papierhouder
Als een probleem blijft bestaan, raadpleeg dan de handleiding.
1 2 3 4
5 6 7 8
Het inktlint en papier vervangen
Opmerkingen
Problemen oplossen
Alle lampjes branden en u kunt niet afdrukken.•
Wanneer u inktlint en papier gaat plaatsen, haal dan de medialade uit de printer. (Afb.•)
Het ALARM-lampje brandt.•
Zet de printer uit en weer aan.

Controleer of de kleuren op de papierhouders overeenkomen met het gekleurde etiket op het papier. (Afb.
)
Controleer of de selectieknop op de papierhouder overeenkomt met de papiergrootte.

Zorg ervoor dat het etiket op het papier is verwijderd. (Afb.
)
Verwijder afdrukken die zich verzameld hebben op de papieruitvoer.

Wanneer u een inktlint vervangt,•vervang dan zowel inktlint als papier.
Wanneer u de printer verplaatst, verwijder dan eerst papier, inktlint en papierhouders.•
Open de medialade niet tijdens het afdrukken of als de printerlampjes knipperen.•
Til de printer niet op aan de uitvoersleuf.•
Nederlands
8

IC-kort
Mediaplatta
Blå
Blå
Skär
Skär
Etikett
Pappershållare
Pappershållare
Om problem kvarstår hänvisas till bruksanvisningen.
1 2 3 4
5 6 7 8
Utbyte av färgband och papper
OBS
Felsökning
Alla indikatorer lyser och utskrift är avaktiverad.•
Vid isättning av färgband och papper, ska mediaplattan tas bort från skrivaren. (Fig.•)
Om indikatorn ALARM lyser:•
Stäng av skrivaren och sätt sedan på den igen.

Säkerställ att pappershållarnas färger och den färgade etiketten på pappret överensstämmer. (Fig.
)
Säkerställ att pappershållarens omkopplare motsvarar pappersstorleken.

Säkerställ att etiketten på pappret har tagits bort. (Fig.
)
Ta bort alla utskrifter som samlats på papperslocket.

Vid utbyte av färgband•ska både färgband och papper bytas ut.
Vid transport av skrivaren ska du se till att i förväg ta bort papper, färgband och pappershållare.•
Öppna inte mediaplattan så länge utskrift pågår eller skrivarens indikatorer blinkar.•
Lyft inte skrivaren i pappersutloppet.•
Svenska
9

Placa CI
Tabuleiro de papel
Azul
Azul
Cor-de-rosa
Cor-de-rosa
Etiqueta
Suporte de
papel
Suporte de papel
Se um problema persistir, consulte o manual de instruções.
1 2 3 4
5 6 7 8
Substituir a fita de tinta e o papel
Notas
Resolução de problemas
Todos os indicadores estão acesos e a impressora está desactivada.•
Quando carregar a fita de tinta e o papel, retire o tabuleiro de papel da impressora. (Fig.•)
Se o indicador ALARM estiver aceso:•
Desligue e volte a ligar a impressora.

Certifique-se de que as cores dos suportes de papel e a etiqueta colorida no papel correspondem. (Fig.
)
Certifique-se de que o selector no suporte de papel corresponde ao tamanho do papel.

Certifique-se de que a etiqueta no papel foi removida. (Fig.
)
Retire quaisquer impressões que tenham acumulado na tampa do papel.

Quando substituir uma fita de tinta,•substitua a fita de tinta e o papel.
Quando transportar a impressora, certifique-se de que retira previamente o papel, a fita de tinta e os suportes de papel.•
Não abra o tabuleiro de papel enquanto a impressão estiver em curso ou quando os indicadores da impressora estiverem a piscar.•
Não levante a impressora pela saída de papel.•
Português
10

Mikropiirikortti
Materiaalilokero
Sininen
Sininen
Vaaleanpunainen
Vaaleanpunainen
Tarra
Paperipidike
Paperipidike
Jos ongelma ei häviä, katso ohjeet käyttoppaasta.
1 2 3 4
5 6 7 8
Mustenauhan ja paperin vaihtaminen
Huomautuksia
Vianmääritys
Kaikki merkkivalot palavat eikä tulostus onnistu.•
Kun lataat mustenauhaa ja paperia, irrota materiaalilokero tulostimesta. (kuva•)
Jos ALARM-merkkivalo palaa:•
Katkaise tulostimen virta ja kytke se uudelleen.

Varmista, että paperipidikkeiden värit ja paperin väritarra vastaavat toisiaan. (kuva
)
Varmista, että paperipidikkeen valitsin vastaa paperikokoa.

Varmista, että paperin tarra on irrotettu. (kuva
)
Poista kaikki tulosteet, jotka ovat kerääntyneet paperikanteen.

Kun vaihdat mustenauhaa,•vaihda samalla sekä mustenauha että paperi.
Kun aiot kuljettaa tulostinta, irrota ensin paperi, mustenauha ja paperipidike.•
Älä avaa materiaalilokeroa, kun tulostus on kesken tai kun merkkivalot vilkkuvat.•
Älä nosta tulostinta paperiaukosta.•
Suomi
11

IC-kort
Mediebakke
Blå
Blå
Pink
Pink
Etiket
Papirholder
Papirholder
1 2 3 4
5 6 7 8
Udskiftning af farvebånd og papir
Bemærkninger
Feilsøking
Se i betjeningsvejledningen, hvis et problem fortsætter.
Alle indikatorerne lyser, og udskrivning er deaktiveret.•
Når du ilægger farvebånd og papir, skal du tage mediebakken af printeren. (Fig.•)
Hvis ALARM-indikatoren lyser:•
Sluk for printeren, og tænd den derefter igen.

Kontroller, at farverne på papirholderne og den farvede etiket på papiret passer sammen. (Fig.
)
Kontroller, at vælgeren på papirholderen passer til papirformatet.

Kontroller, at etiketten på papiret er blevet fjernet. (Fig.
)
Fjern evt. udskrifter, der ligger opsamlet på papirdækslet.

Når du udskifter et farvebånd,•skal du både udskifte farvebåndet og papiret.
Når du transporterer printeren, skal du huske at fjerne papiret, farvebåndet og papirholderne på forhånd.•
Undlad at åbne mediebakken under udskrivning, eller mens printerens indikatorer blinker.•
Undlad at løfte printeren i papirudgangen.•
Dansk
12

Kretskort
Filmskuff
Blå
Blå
Rosa
Rosa
Etikett
Papirholder
Papirholder
1 2 3 4
5 6 7 8
Bytte fargebånd og papir
Merknader
Fejlfinding
Alle indikatorer lyser og utskrift er deaktivert.•
Når du mater inn fargebånd og papir skal du fjerne filmskuffen fra skriveren. (Fig.•)
Hvis ALARM-indikatoren lyser:•
Slå skriveren av og så på igjen.

Sørg for at fargene på papirholderne og den fargede etiketten på papiret samsvarer. (Fig.
)
Sørg for at velgeren på papirholderen samsvarer med papirformatet.

Sørg for at etiketten på papirrullen er fjernet. (Fig.
)
Fjern eventuelle utskrifter som er oppsamlet på papirutløpet.

Når du skal skifte et fargebånd•må du legge i både nytt fargebånd og nytt papir.
Når du skal transportere skriveren må papir, fargebånd og papirholdere fjernes først.•
Ikke åpne filmskuffen mens utskrift pågår eller mens skriverens indikatorer blinker.•
Ikke løft skriveren i papirutgangen.•
Hvis et problem fortsetter, se i bruksanvisningen.
Norsk
13

Πλακέτα ολοκληρωμένου
κυκλώματος
Δίσκος υλικού
εκτύπωσης
Μπλε
Μπλε
Ροζ
Ροζ
Ετικέτα
Στήριγμα
χαρτιού
Στήριγμα χαρτιού
Αν κάποιο πρόβλημα παραμένει, ανατρέξτε στις οδηγίες χρήσης.
1 2 3 4
5 6 7 8
Αντικατάσταση της μελανοταινίας και του χαρτιού
Σημειώσεις
Επίλυση προβλημάτων
Όλες οι ενδεικτικές λυχνίες είναι αναμμένες, και η εκτύπωση είναι απενεργοποιημένη.•
Κατά την τοποθέτηση της μελανοταινίας και του χαρτιού, αφαιρέστε το δίσκο υλικού εκτύπωσης από τον εκτυπωτή. (Σχ.•)
Αν η ενδεικτική λυχνία ALARM είναι αναμμένη:•
Απενεργοποιήστε και ενεργοποιήστε ξανά τον εκτυπωτή.

Βεβαιωθείτε ότι τα χρώματα των στηριγμάτων χαρτιού ταιριάζουν με τη χρωματιστή ετικέτα στο χαρτί. (Σχ.
)
Βεβαιωθείτε ότι ο επιλογέας στο στήριγμα χαρτιού ταιριάζει με το μέγεθος του χαρτιού.

Βεβαιωθείτε ότι η ετικέτα έχει αφαιρεθεί από το χαρτί. (Σχ.
)
Αφαιρέστε τυχόν εκτυπώσεις που έχουν συσσωρευτεί στο κάλυμμα χαρτιού.

Κατά την αντικατάσταση μελανοταινίας,•αντικαταστήστε τόσο τη μελανοταινία όσο και το χαρτί.
Κατά τη μεταφορά του εκτυπωτή, αφαιρέστε οπωσδήποτε προηγουμένως το χαρτί, τη μελανοταινία και τα στηρίγματα χαρτιού.•
Μην ανοίγετε το δίσκο υλικού εκτύπωσης όσο η εκτύπωση είναι σε εξέλιξη ή όσο οι ενδεικτικές λυχνίες του εκτυπωτή αναβοσβήνουν.•
Μην ανασηκώνετε τον εκτυπωτή από την έξοδο χαρτιού.•
Ελληνικά
14

15
中文
所有指示灯均亮起且打印被禁用。•
•
IC•板
介质托盘
蓝色
蓝色
粉色
粉色
标签
纸架
纸架
如果问题仍然存在，请参阅操作说明。
1 2 3 4
5 6 7 8
装入色带和打印纸时，请从打印机中取出介质托盘。（图••
••）
如果 ALARM•指示灯亮起 ：•
•
关闭打印机，然后重新开启。•

确保纸架的颜色与打印纸上的彩色标签相符。（图••
•）
确保纸架上的选择器与纸张尺寸相符。•

确保已撕去打印纸上的标签。（图••
•）
取下纸盖上堆积的所有打印输出。•

色带用完时，•
•请同时更换色带和打印纸。
运输打印机时，务必预先取出打印纸、色带和纸架。•
•
请勿在打印过程中或打印机指示灯闪烁时打开介质托盘。•
•
请勿通过出纸口提起打印机。•
•
注意
故障排除
更换色带和打印纸
15

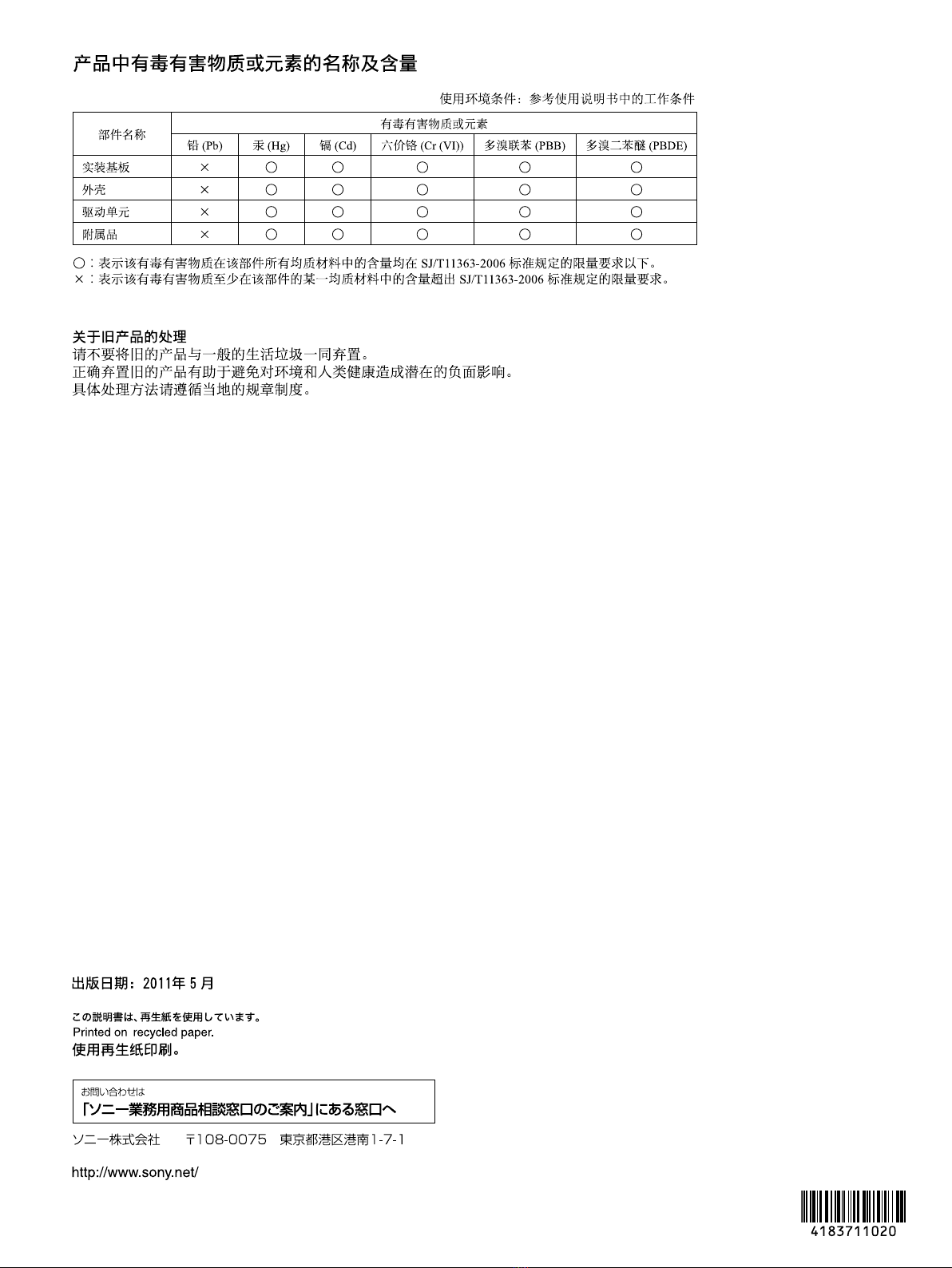

Printed in Japan
