Sony HDS-X3700 User manual

MULTI BIT RATE ROUTING SWITCHER
HDS-X3700
HDS-X3600
HDS-X3400
DISTRIBUTION BOARD
HKDS-X3010
SDTV SERIAL INPUT BOARD
HKDS-X3011
SERIAL INPUT BOARD
HKDS-X3014
OPERATION MANUAL [Japanese/English]
1st Edition
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。このオペレーションマニュアルをよく
お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
HDS-X3400本体へ BKS-R3400を装着するお客様へ
HDS-X3400本体へBKS-R3400を装着すると、電源スイッチが隠れてし
まい、直接電源スイッチを切ることができなくなります。
設置の際には、本機の近くの容易に接近できる屋内配線内に専用ブレーカー
またはスイッチを設けてください。
警告
MATRIX BOARD
HKDS-X3060
SERIAL OUTPUT BOARD
HKDS-X3064
ROUTING SWITCHER CONTROL PANEL
BKS-R3400

警告
HDS-X3400本体へBKS-R3400を装着すると、直接電源スイッチを切ることができなくな
ります。
設置の際には、機器近くの容易に接近できる固定配線内に専用遮断装置を設けるか、機
器使用中に容易に抜き差しできるコンセントに電源プラグを接続してください。
万一異常が起きた際には、専用遮断装置をOFFするか、電源プラグを抜いてください。
WARNING
Attaching the BKS-R3400 Routing Switcher Control Panel to the HDS-X3400 disables
direct access to the power switch of the HDS-X3400.
When installing the unit, incorporate a readily accessible disconnect device in the fixed
wiring, or connect the power cord to a socket-outlet which must be provided near the
unit and easily accessible.
If a fault should occur during operation of the unit, operate the disconnect device to
switch the power supply off, or disconnect the power cord.
WARNUNG
Bei angebrachtem Steuerpult BKS-R3400 ist der Netzschalter der Schalteinheit HDS-
X3400 nicht mehr zugänglich.
Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher
einzufügen, oder das Netzkabel muß mit einer in der Nähe des Geräts befindlichen,
leicht zugänglichen Wandsteckdose verbunden werden.
Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu
betätigen bzw. das Netzkabel abzuziehen, damit die Stromversorgung zum Gerät
unterbrochen wird.
AVERTISSEMENT
Le raccordement du panneau de contrôle de commutation de routage BKS-R3400 au
HDS-X3400 désactive l’accès direct à l’interrupteur d’alimentation du HDS-X3400.
Lors de l’installation de l’appareil, incorporer un dispositif de coupure dans le câblage
fixe ou brancher le cordon d’alimentation dans une prise murale proche de l’appareil et
facilement accessible.
Dans le cas d’un problème lors du fonctionnement de l’appareil, enclencher le dispositif
de coupure d’alimentation ou débrancher le cordon de la prise.

1 (J)
ソニー製品は安全に充分配慮して設計されています。しかし電気製品は、安
全のための注意事項を守らないと、火災や感電などにより死亡や大けがなど
人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
3(J)〜4(J)ページの注意事項をよくお読みください。
オプションユニットの装着について
危険を避けるために、オプションユニットの装着はサービストレーニングを
受けた技術者、もしくはソニーのサービス担当者または営業担当者にご依頼
ください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施することをおすすめ
します。点検の内容や費用については、ソニーのサービス担当者または営業
担当者にご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
,1電源を切る。
2電源コードや接続コードを抜く。
3ソニーのサービス担当者、または営業担当
者に修理を依頼する。
すぐに電源を切り、消火する。
,
警告表示の意味
オペレーションマニュアルおよ
び製品では、次のような表示を
しています。表示の内容をよく
理解してから本文をお読みくだ
さい。
警告
この表示の注意事項を守らない
と、火災や感電などにより死亡
や大けがなど人身事故につなが
ることがあります。
注意
この表示の注意事項を守らない
と、感電やその他の事故により
けがをしたり周辺の物品に損害
を与えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
火災
感電
禁止
分解禁止
強制
アース線を
接続せよ
異常な音、におい、
煙が出たら
炎が出たら
安全のために
日本語
日
本
語
HDS-X3400本体
へBKS-R3400を
装着しているお客
様へ
HDS-X3400 の電源を切るには
1設置した専用ブレーカーを切る。
2電源プラグを抜く。
,

2 (J)
目次
警告 ................................................................................................................... 3 (J)
注意 ................................................................................................................... 4 (J)
ルーティングスイッチャーシステムのマニュアル構成............................................ 5 (J)
概要 ........................................................................................................................ 6 (J)
HDS-X3000シリーズルーティングスイッチャーの特長 ......................................... 6(J)
HDS-X3000シリーズ構成商品の概要 ......................................................................... 7(J)
HDS-X3000シリーズルーティングスイッチャーの制御システム ......................... 8(J)
HDS-X3000シリーズルーティングスイッチャーの機能 ......................................... 8(J)
S-BUS制御システムの特長 .......................................................................................... 9(J)

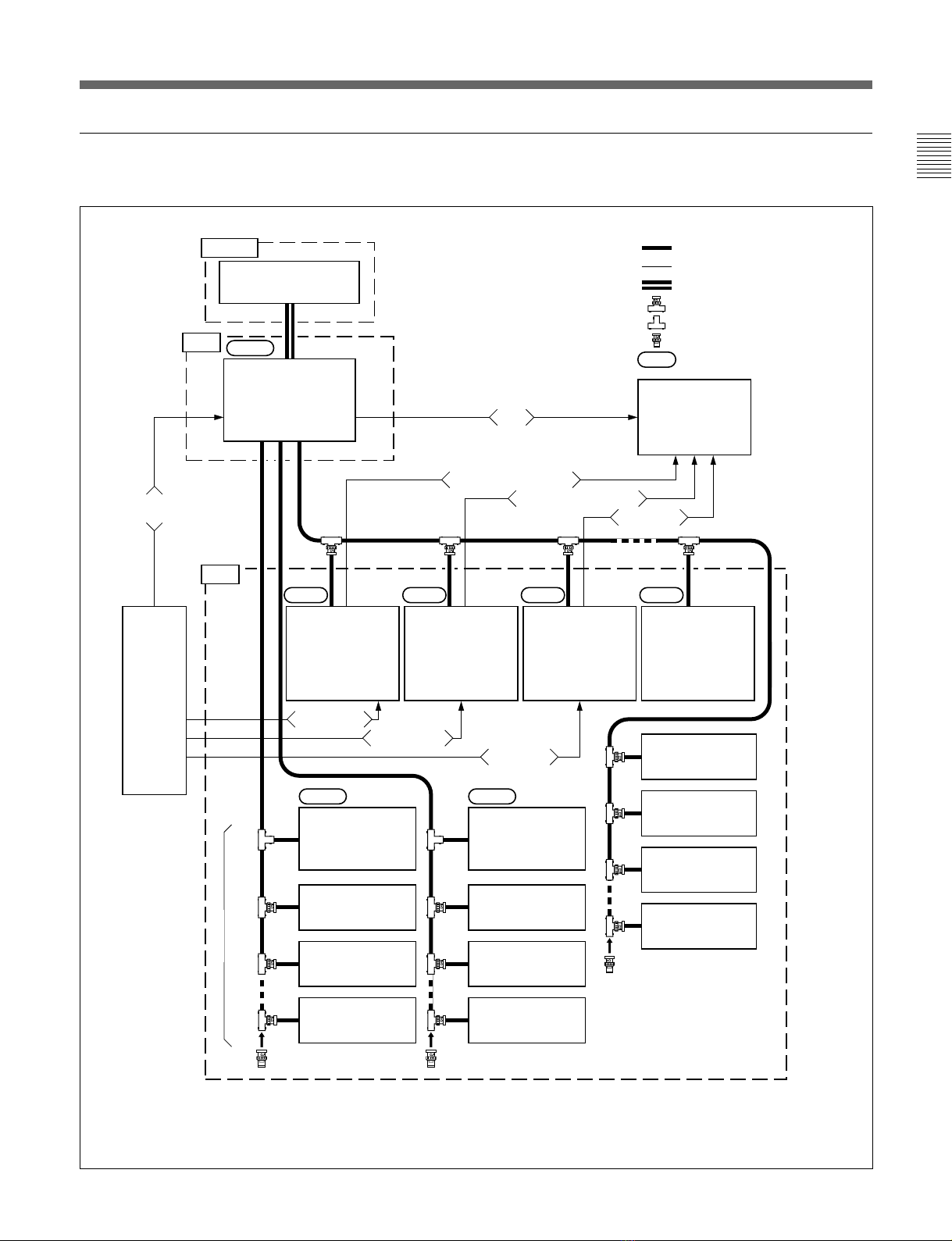

システム接続例 ........................................................................................................... 10(J)
各部の名称と働き .................................................................................................12 (J)
マルチビットレートルーティングスイッチャーHDS-X3700/X3600/X3400 ...... 12(J)
シリアル入力ボードHKDS-X3014 ............................................................................ 15(J)
シリアル出力ボードHKDS-X3064 ............................................................................ 15(J)
SDTVシリアル入力ボードHKDS-X3011 .................................................................. 15(J)
ルーティングスイッチャーコントロールパネルBKS-R3400................................ 16(J)
エラー表示と対策 .................................................................................................17 (J)
主な仕様 ...............................................................................................................18 (J)
マルチビットレートルーティングスイッチャーHDS-X3700/X3600/X3400 ...... 18(J)
ディストリビューションボードHKDS-X3010 ........................................................ 19(J)
マトリクスボードHKDS-X3060 ................................................................................ 19(J)
シリアル入力ボードHKDS-X3014 ............................................................................ 19(J)
シリアル出力ボードHKDS-X3064 ............................................................................ 20(J)
SDTVシリアル入力ボードHKDS-X3011 .................................................................. 20(J)
ルーティングスイッチャーコントロールパネルBKS-R3400................................ 20(J)

3 (J)
分解禁止
下記の注意を守らないと、
火災や感電により死亡や大けがにつながることがあります。
感電火災
警告
外装を外さない、改造しない
外装を外したり、改造したりすると、感電の原因となります。
内部の調整や設定および点検を行う必要がある場合は、必ずサービストレー
ニングを受けた技術者にご依頼ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。
万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コー
ドを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。
指定の電源コードを使用する
指定以外の電源コードを使用すると、火災や感電の原因となります。
他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当
者にご相談ください。
電源コードを傷つけない
電源コードを傷つけると、火災や感電の原因となります。
･電源コードを加工したり、傷つけたりしない。
･重いものをのせたり、引っ張ったりしない。
･熱器具に近づけたり、加熱したりしない。
･電源コードを抜くときは、必ずプラグを持って抜く。
･ラックマウントするとき、レールにはさみ込まない。
万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼くだ
さい。
油煙、湯気、湿気、ほこりの多い場所では設置•使用しない
上記のような場所で設置・使用すると、火災や感電の原因となります。
ファンが止まったままの状態で使用しない
ファンが止まると、ステータス表示ランプが赤く点滅します。そのまま使用
し続けると、内部に熱がこもり火災の原因となることがあります。ソニーの
サービス担当者または営業担当者ににご連絡ください。
強制
禁止
禁止
禁止
禁止

4 (J)
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
注意
通風孔をふさがない
通風孔をふさぐと内部に熱がこもり、火災の原因となることがあります。
•逆さまや横倒しにしない。
•風通しの悪い、狭いところに押し込まない。
•毛足の長いじゅうたんや布団の上に置かない。
•布をかけない。
安定した場所に設置する
ぐらついた台の上や傾いたところなどに設置すると、製品が落下してけがの
原因となることがあります。
安全アースを接続する
安全アースを接続しないと、感電の原因となることがあります。次の方法で
アースを接続してください。
•電源コンセントが 3極の場合
指定の電源コードを使用することで安全アースが接続されます。
•電源コンセントが 2極の場合
指定の3 極→2 極変換プラグを使
用し、変換プラグから出ている
緑色のアース線を建物に備えら
れているアース端子に接続して
ください。
安全アースを取り付けることができない場合は、ソニーのサービス担当者ま
たは営業担当者にご相談ください。
取っ手を持って運搬する（HDS-X3700）
取っ手を持たないと、機器が落下してけがの原因となることがあります。
2台以上積み上げない（HDS-X3700/X3600）
ラックを使用せずに2 台以上積み上げると、機器が落下してけがの原因とな
ることがあります。
重い物を載せない、踏み台にしない
本機の上に重い物を載せたり、踏み台にしたりすると、載せたものが落下し
たり、本機が倒れたりして、けがの原因となることがあります。
禁止
強制
禁止
アース線を
接続せよ
禁止
変換プラグ
アース線
強制

5 (J)
ルーティングスイッチャーシステムのマニュアル構成
ルーティングスイッチャーシステムには、以下のマニュアルが用意
されています。目的に合わせて、または本書の指示にしたがって
ご覧ください。
オペレーションマニュアル（本書、付属）
ルーティングスイッチャーの簡単な概要、接続例、各部の名称、仕
様などの情報を提供します。
インストレーションマニュアル ソフトウェア編（付属）
ルーティングスイッチャーシステムの初期設定や動作確認について
説明したマニュアルです。本機だけでなく、ルーティングスイッ
チャーシステムの主要構成機器に関する情報を提供します。
メンテナンスマニュアル パート1（付属）
本機の保守に関する情報と、主なブロックおよび基板交換などの
初期サービスに関する情報を提供します。
メンテナンスマニュアル パート2（別売り）
部品レベルまでのサービスを前提とした情報（調整要項、マウント
図、回路図、詳 細 な パーツリスト）を提供します。入手を希望される
方は、お買い上げいただいた機器の販売担当者にお問い合わせ
ください。
プロトコルマニュアル（別売り）
本機を制御するためのプロトコルに関する情報を提供します。
本機がサポート可能なプロトコルに 対し、次 のような マ ニュア ル が
用意されています。必要なプロトコルマニュアルについては、お買
い上げいただいた機器の販売担当者にお問い合わせください。
S-BUSリモート用ターミナル制御プロトコル:S-BUSPROTOCOL
ANDCOMMANDSPECIFICATIONS
ソニーカートプロトコル: ROUTING SWITCHER SYSTEM
PROTOCOLANDCOMMANDSPECIFICATIONS
DVS-V3232B/V6464Bシリーズテクニカルマニュアル
（別売り）
ルーティングスイッチャーシステムの技術概要および各種アプリケー
ション情報を提供します。入手を希望される方は、お買い上げいた
だいた機器の販売担当者にお問い合わせください。
オペレーション アンド インストレーションガイド（別売り
機器に付属）

6 (J)
概要
マルチビットレートルーティングスイッチャーHDS-X3000シリーズは、
従来のSDTVSDIの信号レート（143Mbps〜270Mbps）に加え、
360MbpsSDI、540MbpsSDI、さらにHDTVSDIの信号レート
（1.5Gbps）を扱うマトリクススイッチャーです。
本シリーズには3種類のフレームモデルと各種オプションボードや
パネル（下記参照）があり、各フレームの最大マトリクスサイズ ま
で、16入出力単位で増設が可能です。
フレーム（本体外筐ユニット）
•マルチビットレートルーティングスイッチャーHDS-X3700：
最大マトリクスサイズ128×128
•マルチビットレートルーティングスイッチャーHDS-X3600：
最大マトリクスサイズ64×64
•マルチビットレートルーティングスイッチャーHDS-X3400：
最大マトリクスサイズ16×16
オプションボード/パネル
•ディストリビューションボードHKDS-X3010
•マトリクスボードHKDS-X3060
•シリアル入力ボードHKDS-X3014
•シリアル出力ボードHKDS-X3064
•ルーティングスイッチャーコントロールパネルBKS-R3400（HDS-
X3400専用）
•SDTVシリアル入力ボードHKDS-X3011（近日発売予定）
実際の信号切り換え操作は、別売りのコントロー ル ユ ニットBKS-
R1607/R1608/R3209/R3210などの外部制御機器から行います。
また、本システムを動作させるためには、あらかじめ PC のターミナ
ルエミュレーターなどによる、各種の設定（テーブルデータ作成や
システムの設定）が必要です。
HDS-X3000シリーズ
ルーティングスイッチャーの特長
マルチビットレートに対応
従来のSDTVSDI(143Mbps〜270Mbps)に加え、360Mbps
SDI、540MbpsSDIや、HDTVSDI(1.5Gbps)にも対応します。
また、これらは1入出力単位で異なるレートに対応できます。
ご注意
HDS-X3000シリーズは、1.5Gbps以外のSDI信号へのリクロッキン
グ処理（PLL回路による波形整形）は行いません。従って、HDS-
X3000シリーズだけで、1.5Gbps以外のSDI信号の入出力を繰り
返すと、後段のSDI信号入力機器によっては、受信エラーが発生
する場合があります。そのような場合は、経路の途中に外部リク
ロッキング処理を付加することをお勧めします。
◆詳しくは、お買い上げ頂いた機器の販売担当者にお問い合わせくださ
い。
16入出力単位で増設が可能
各フレームの最大マトリクスサイズまで、16入出力単位で増設が可
能です。
リダンダントCPU/リダンダント電源を標準装備 (HDS-
X3700/X3600)
信頼性を重視する放送業務用機器として不可欠なバックアップ用
コントロールボード、およびバックアップ用電源ユニットが標準で装
備されています。
2系統のリファレンス信号に対応 (HDS-X3700/X3600)
ビデオリファレンス用入力端子を2系統備え、マトリクス基 板
(HKDS-X3060)単位で選択して使用できます。
例えば、放送局のハウスシンクと、それと異なる位相/周波数のリ
ファレンスを1 つ の 筐 体 内 で 別々のマトリクスリファレンスとして使用
することが できます。
ソニーS-BUSコントロール方式
本システムは、1本の同軸ケーブルで動作をコントロールできるソ
ニーS-BUSコントロール方式を採用しています。日常の複雑な操
作も同軸ケーブル1本で実現します。
新開発ソフト仕様に対応
本システムは、従来のソニールーティングスイッチャー制御ソフトか
ら制御マトリックスサイズや制御内容をグレードアップした新ソフトに
対応しています。主な拡充内容は下記の通りです。
•1024×1024(8レベル)または1024×512(16レベル)に対応。
•16文字の「デスクリプション（記述）名称」を最大2048まで登録
可能。
•32種類の「タイプ名」を使用可能。
•タイライン管理の各グループの要素数を255に拡張。

7 (J)
HDS-X3000シリーズ構成商品の概要
マルチビットレートルーティングスイッチャー
HDS-X3700
ルーティングスイッチャーの本体外筐ユニット（EIA8RUサイズ）
で、最大マトリクスサイズは128入力×128出力です。
基本構成は、電源ユニット2台（8RU用）、制御用CPU基板2枚で、
下記のような別売りのオプション基板が装着可能です。
オプション基板名 機能 最大装着枚数
HKDS-X3014/X3011 入力コネクター基板 8
HKDS-X3064 出力コネクター基板 8
HKDS-X3010 信号分配基板 4
HKDS-X3060 マトリクス基板 4
マルチビットレートルーティングスイッチャー
HDS-X3600
ルーティングスイッチャーの本体外筐ユニット（EIA4RUサイズ）
で、最大マトリクスサイズは64入力×64出力です。
基本構成は、電源ユニット2台（4RU用）、制御用CPU基板2枚で、
下記のような別売のオプション基板が装着可能です。
オプション基板名 機能 最大装着枚数
HKDS-X3014/X3011 入力コネクター基板 4
HKDS-X3064 出力コネクター基板 4
HKDS-X3010 信号分配基板 2
HKDS-X3060 マトリクス基板 2
マルチビットレートルーティングスイッチャー
HDS-X3400
ルーティングスイッチャーの本体外筐ユニット（EIA1RUサイズ）
で、最大マトリクスサイズは16入力×16出力です。
基本構成は、電源ユニット1台、マトリクス/CPU基板1枚で、下記
のような別売のオプション基板およびパネルが装着可能です。
オプション基板名 機能 最大装着枚数
HKDS-X3014/X3011 入力コネクター基板 1
HKDS-X3064 出力コネクター基板 1
BKS-R3400 リモコンパネル 1
ディストリビューションボードHKDS-X3010
複数のマトリクス基板（HKDS-X3060）へ信号を分配する基板で
す。本基板は32入力を担当し、各々を4分配出力します。
SDTV SDI（143Mbps〜 270Mbps）に加え、360Mbps SDI、
540MbpsSDI、HDTVSDI（1.5Gbps）に対応します。
マトリクスボードHKDS-X3060
128入力×32出力のマトリクス基板です。モニター用のマトリクス
機能も本基板に搭載されています。
SDTV SDI（143Mbps〜 270Mbps）に加え、360Mbps SDI、
540MbpsSDI、HDTVSDI（1.5Gbps）に対応します。
シリアル入力ボードHKDS-X3014
16入力のコネクター基板です。HKDS-X3010（32入力）1枚に対
して、本基板を2枚（16入力×2）装着できます。
SDTV（143Mbps〜 270Mbps）SDIに加え、360Mbps SDI、
540MbpsSDI、HDTVSDI（1.5Gbps）に対応します。
シリアル出力ボードHKDS-X3064
17出力（通常出力16＋モニター出力1）のコネクター基板です。
HKDS-X3060（32出力）1枚に対して、本基板を2枚（16出力×2）
装着できます（装着された2枚の本基板の各モニター出力は、同
一の信号を出力します）。
SDTV SDI（143Mbps〜 270Mbps）に加え、360Mbps SDI、
540MbpsSDI、HDTVSDI（1.5Gbps）に対応します。
ルーティングスイッチャーコントロールパネル
BKS-R3400
HDS-X3400専用のリモコンパネルです。HDS-X3400の前面に装
着し、マトリクスの設定を行います。
◆設定方法の詳細はインストレーションマニアル(ソフトウエア編)を参照して
ください。
SDTVシリアル入力ボードHKDS-X3011
(近日発売予定)
16入力のコネクター基板です。HKDS-X3010（32入力）1枚に対し
て、本基板を2枚（16入力×2）装着できます。
SDTVSDI（143Mbps〜270Mbps）に対応します。

8 (J)
概要
HDS-X3000シリーズルーティング
スイッチャーの制御システム
HDS-X3000シリーズでは、システム設定にはPCのターミナルエ
ミュレーターを使用し、信号の切り換えにはコントロールパネルなど
の制御装置を使用します。
制御システムには、BNC型のREMOTE1端子を使用するS-BUS、
およびD-sub9ピンのREMOTE2端子を使用するRS-422Aの2種
類があります。
2系統の制御を同時に使うこともできます。
S-BUSによる制御
S-BUSは、ソニーがルーティングスイッチャーシステムの制御用に
開発したプロトコルです。複数のルーティングスイッチャーとコント
ロールユニットを、1本の同軸ケーブルで接続し、通信することがで
きます。S-BUSにより制御できる機器の台数は、ルーティングスイッ
チャー、コントロールユニットなど合わせて254台です。
HDS-X3000シリーズルーティングスイッチャーシステムでは、RS-
422AのコマンドをS-BUSコマンドに変換することにより、D-sub9ピ
ンのREMOTE2端子を通したS-BUS制御も可能です。
RS-422Aによる制御
本システムでは、RS-422Aのコマンドを内部でS-BUSのコマンドに
変換して、REMOTE2端子からS-BUS制御することも可能です。
RS-422Aコマンドでそのまま制御するモードをダイレクトモード、S-
BUSコマンドに変換して制御するモードをS-BUS変換モードとよび
ます。S-BUS変換モードでは、制御できる系統を拡張し最大256系
統、8レベルの入出力を制御できますが、応答速度はダイレクトモー
ドより遅くなります。また制御できる内容も、RS-422A用プロトコルで
行えるものに限定されます。
レベル設定による複数信号の同時制御
多種類の信号を同時に扱う場合、それぞれの信号別にルーティン
グスイッチャーが必要になります。たとえば、VTRで記録を行うため
に必要な信号には、ビデオ、オーディオ、タイムコード、リモートコン
トロールがあり、それぞれビデオ、オーディオ、タイムコード、リモー
トの各ルーティングスイッチャーで信号を切り換えます。これらの切
り換えを行う信号を総称してレベルと呼びます。本システムでは最
大16種類のレベルを設定し、レベルごとに異なる入力信号の番号
を設定して同時に制御することができます。
HDS-X3000シリーズルーティング
スイッチャーの機能
HDS-X3000シリーズルーティングスイッチャーシステムは次のような
機能を備えています。
設定した入出力系統の保護機能
設定した出力系統を、他のパネルから切り換えられないようにする
プロテクト機能と、入力系統をすべてコントロールパネルから隠して
切り換えられないようにし、設 定したクロスポイントを保護するシー
クレット機能を備えています。
クロスポイントを無効にする機能
出力系統ごとに、選択できる入力系統を制限し、特定の入力系統
を指定した出力系統にしか出力できないようにすることができま
す。
パスワード機能
パスワードを設定しておき、オペレーターを制限することができま
す。
名称設定機能
入出力端子に名称を設定し、接続する信号を識別できます。名称
は2種類の設定方法があり、ひとつは「タイプ名（VTR、カメラなど
の機器名）＋番号」（例:VTR1）で、もうひとつは任意の16文字
の名前をつける「デスクリプション（記述）名称」です。
設定した名称は、別売りのディスプレイユニットBKS-R3280/R3281
およびコントロールユニットBKS-R1607/R3210に表示させることが
できます。
バーチャルマッピッング機能
仮想マトリックス上にクロスポイントを配置することができます。
フリーアサイメント機能
1つの端子名称に、レベルごとに異なる端子番号を割り当てること
ができます。
モニター機能
別売りのコントロールユニットBKS-R1607/R1608/R3209/R3210
（ソフトウェアバージョン3.00以上）を使用し、出力信号のモニター
が可能です。

9 (J)
タイライン機能
2台または3台のルーティングスイッチャーを接続する信号線を自動
的に選択できます。
ファントム機能
複数のクロスポイントを同時に切り換えることができます。
自己診断機能
入出力の有無やエラーの発生を、一次局に接続したコントロール
ターミナルに 送り表 示させることが できます。
S-BUS制御システムの特長
S-BUS制御システムでは、複数のルーティングスイッチャーとコント
ロールユニットを1本の同軸ケーブルで接続し、制御信号の通信を
行います。ひとつのS-BUS制御システム内の1台のスイッチャーを
1次局に設定し、この1次局がシステム全体の制御を行います。ほ
かのスイッチャーとコントロールユニットは 2 次 局になり、1次局の制
御により信号の通信を行います。
S-BUS制御システムは次のような特長があります。
•75Ω同軸ケーブル1本による、LAN（LocalAreaNetwork）形式
の制御信号の通信
•同軸ケーブル（5C-2Vケーブル使用時）を500mまで延長可能
•電源を切らずにシステムを動作状態のまま、S-BUSラインへの接
続、取り外しが可能
•1次局に設定したルーティングスイッチャーは、複数のS-BUSライ
ンを制御し、最大254台（1次局を含む）までのルーティングスイッ
チャーとコントロールユニットを制御
•1本のS-BUSラインには、最大128台のルーティングスイッチャー
とコントロールユニットが接続可能
•自己診断機能によって検出されたエラーの内容を、S-BUSライン
上の1次局に接続されたPC（ターミナルエミュレーター）に表示
•PC（ターミナルエミュレーター）で設定した内容（システムの設定
やテーブルデータ）およびクロスポイントデータを、付属のバック
アップソフトウェアBZR-20を使用してコンピューターのハードディ
スクに保存し、必要に応じて復元可能

10 (J)
概要
システム接続例
主要構成機器
本システムは75Ω同軸ケーブルで接続されたS-BUSデータリンク
を核に形成されます。
S-BUSデータリンクの主要構成機器は以下のとおりです。
ご注意
HDS-X3000シリーズ以外のスイッチャーを1次局に設定することも
できますが、機能が限定されます。
REMOTE 1端子
(BNC型、メス)T型ブリッジ
(Bタイプ)
5C-2V同軸ケーブル
(50 cm以下)
接続時のご注意
•1次局に使用するルーティングスイッチャーでは、内部CPUボー
ドのP/SスイッチをPに（スイッチ表示がM/SのモデルではMに）
設定します。
•2次局に使用するルーティングスイッチャーでは、内部CPUボー
ドのM/Sスイッチ（HDS-X3000シリーズではP/Sスイッチ）をSに
設定します。
•1本のS-BUSラインに接続できる2次局は最大128台です。
•1本のS-BUSラインのケーブル長は最大500m(5C-2Vケーブル
使用時)。
•S-BUSラインの最終機に取り付けるT 型ブリッジ、および各スイッ
チャーの使用しないREMOTE1端子は、必ず75Ω終端器で終
端してください。
•2次局のルーティングスイッチャーのREMOTE1端子は1個のみ
使用可能です。
•REMOTE4端子（モニターライン）にはリモートコントロー ル ユ
ニットBKS-R1607/R1608/R3209/R3210（バージョン3.00以上）を
接続できます。

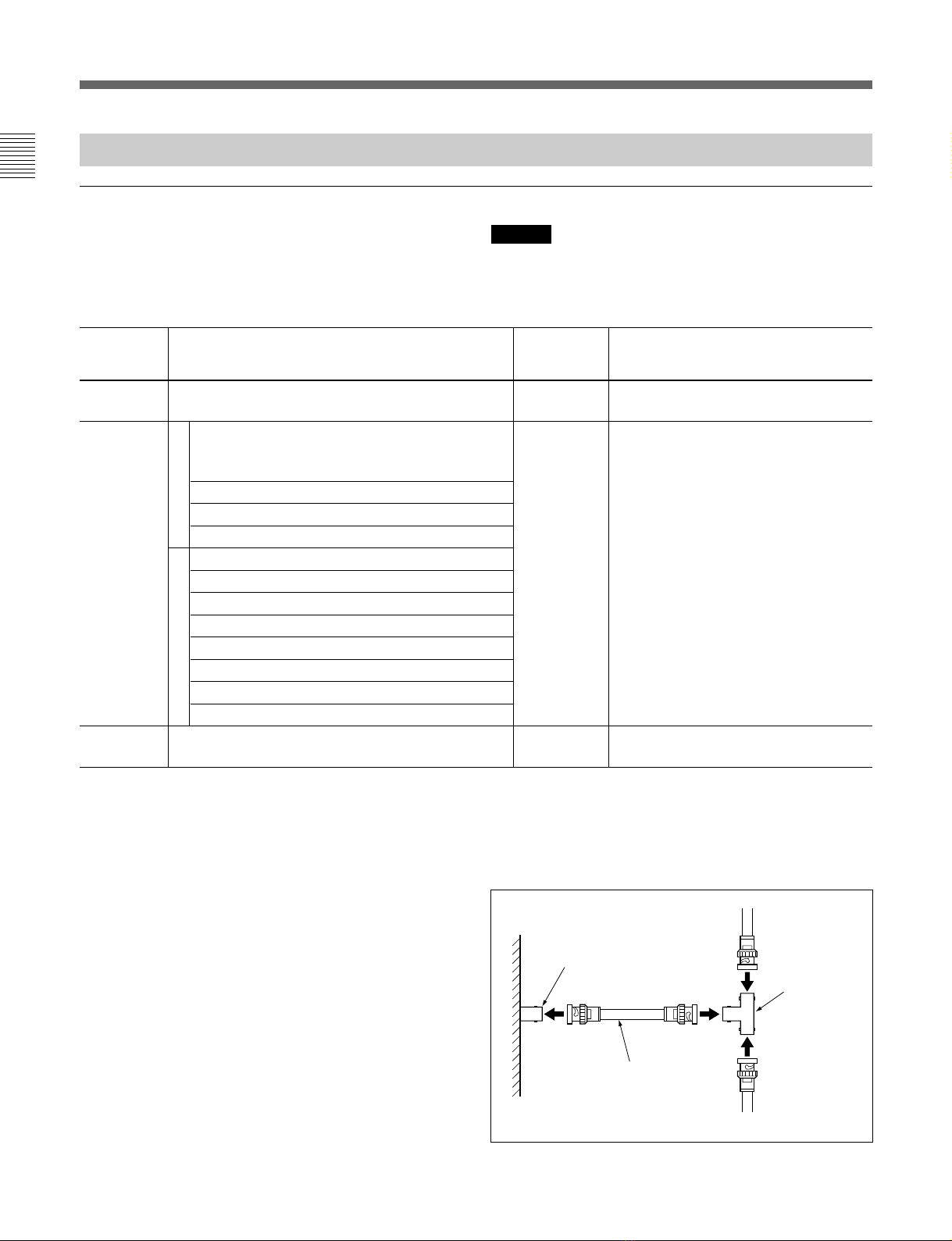

T型ブリッジ（Bタイプ）の使いかた
HDS-X3000シリーズには、BタイプのT型ブリッジが付属していま
す。使用するときは、50cm以下の同軸ケーブル(5C-2V)を用意し、
次のように接続してください。
ス
イ
ッ
チ
ャ
ー
リ
モ
ー
ト
コ
ン
ト
ロ
ー
ル
ユ
ニ
ッ
ト
S-BUSデータリンク主要構成機器
S-BUS
データリンク
上の種別 使用機器 台数 機能
1次局 マルチビットレートルーティングスイッチャー HDS-X3700 1 S-BUSデータリンク全体の通信制御。
同時に2次局として動作することも可能。
2次局 ・ビデオルーティングスイッチャー DVS-V6464B/M 最大253台 各機器ごとの通信制御。
・マルチビットレートルーティング HDS-X3600 1次局からの指示に従って通信を行う。
スイッチャー HDS-X3400
・オーディオルーティングスイッチャー DVS-A3232
・RS-422Aルーティングスイッチャー DVS-RS1616
・タイムコードルーティングスイッチャー DVS-TC3232
・X-Yコントロー ル ユ ニット BKS-R3210
・32ボタンコントロー ル ユ ニット BKS-R3209
・ユニバーサルコントロール ユ ニット BKS-R1607
・16ボタンコントロー ル ユ ニット BKS-R1608
・ ソース/ デスティネーションコントロールユニット BKS-R3205
・8 デスティネーションコントロールユニット BKS-R3206
・シングルステータスディスプレイユニット BKS-R3280
・シングルステータスディスプレイユニット BKS-R3281
ターミナル ターミナ ル エミュレーター P C 一 般 1 システムの 各 種設 定。
S-BUSラインで発生したエラーの表示と管理。

11 (J)
接続例
HDS-X3700を1次局とするS-BUSデータリンクの接続例を示します。
：S-BUS
：信号系ライン
：RS-232C
：T型ブリッジ(A)
：T型ブリッジ(B)
：75Ω終端器
：マトリックスの階層

ターミナル
1次局
2次局
レベル1
レベル1 レベル1
REMOTE 3
パーソナルコンピューター
（ターミナルエミュレーター）
マルチビットレート
ルーティングスイッチャー
HDS-X3700
(P)
ソース
VTR
REMOTE 1 REMOTE 1 REMOTE 1
デスティネーション
VTR
ビデオ
タイムコード
オーディオチャンネル1/2
オーディオチャンネル3/4
ビデオ
タイムコード
オーディオ
チャンネル1/2 オーディオ
チャンネル3/4
オーディオ
ルーティングスイッチャー
DVS-A3232
(S)
オーディオ
ルーティングスイッチャー
DVS-A3232
(S)
タイムコード
ルーティングスイッチャー
DVS-TC3232
(S)
各種
ルーティングスイッチャー
(S)
最
大
台

128
マルチビットレート
ルーティング
スイッチャー
HDS-X3600 (S)
リモート
コントロールユニット
BKS-R1607
リモート
コントロールユニット
BKS-R1608
リモート
コントロールユニット
BKS-R3209
リモート
コントロールユニット
BKS-R3210
リモート
コントロールユニット
BKS-R3205
リモート
コントロールユニット
BKS-R3205
リモート
コントロールユニット
BKS-R3206
リモート
コントロールユニット
BKS-R3206
ディスプレイ
ユニット
BKS-R3281
ディスプレイ
ユニット
BKS-R3280
レベル2 レベル3 レベル4 レベル8
マルチビットレート
ルーティング
スイッチャー
HDS-X3400 (S)
•2次局として使用する機器(S)のREMOTE1端子は、複数個のうち1個だけ使用できます。
•1本のS-BUSラインには、最大128台の2次局を接続できます。
•1次局(P)には、最大3本のS-BUSラインを接続し、合計253台の2次局を制御できます。

12 (J)
MULTI BITRATE ROUTING SWITCHER HDS-X3600
POWER B
IO
POWER A
IO
MULTI BITRATE ROUTING SWITCHER HDS-X3700
POWER B
IO
POWER A
IO
各部の名称と働き
1ステータス表示ランプ
ランプの色や点滅によって、本機の状態を表示します。
本機の電源が入り、正常に動作しているときは緑に点灯します。エ
ラーが発生すると、緑の点滅、赤の点灯/点滅で知らせます。
◆詳しくは「エラー表示と対策」（17（J）ページ）をご覧ください。
2POWER（電源）スイッチ
本機の電源をON/OFFします。
HDS-X3700/X3600はA、Bの2系統、HDS-X3400は1系統です。
2POWERスイッチ
マルチビットレートルーティングスイッチャーHDS-X3700/X3600/X3400
前面パネル
HDS-X3700
HDS-X3600
HDS-X3400
2POWERスイッチ
2POWERスイッチ
MULTI BIT RATE ROUTING SWITCHER HDS-X3400
POWER
IO
1ステータス表示ランプ
1ステータス表示ランプ
1ステータス表示ランプ

13 (J)
後面パネル
1入力基板用スロット
別売りの入力コネクター基板HKDS-X3014またはHKDS-X3011を
装着します。
2出力基板用スロット
別売りの出力コネクター基板HKDS-X3064を装着します。
HDS-X3700
HDS-X3600
HDS-X3400
U（アース）端子
q; ALARM端子
9NETWORK端子
4REMOTE 1端子
8AC IN端子
8AC IN端子
U（アース）端子
4REMOTE 1端子
9NETWORK端子
5REMOTE 2端子
6REMOTE 3端子
3REF IN端子
U
-AC IN
A
B
NETWORK
ALARM
REF IN
AREMOTE 1 REMOTE 2REMOTE 4
ABC
BA AB B
REMOTE 3
1
I
16
CH
17
I
32
CH
33
I
48
CH
49
I
64
CH
IN
65
I
80
CH
81
I
96
CH
97
I
112
CH
113
I
128
CH
65
I
80
CH
81
I
96
CH
97
I
112
CH
113
I
128
CH
IN
1
I
16
CH
17
I
32
CH
33
I
48
CH
49
I
64
CH
OUT
2出力基板用スロット
3REF IN端子
4REMOTE 1端子
5REMOTE 2端子
6REMOTE 3端子
7REMOTE 4端子
1入力基板用スロット
U
-AC IN
A
A
A
B
B
AB
B
NETWORK
ALARM
REMOTE 2
REMOTE 1 REMOTE 4
REMOTE 3
REF IN
NETWORK REF IN
1
I
16
CH
17
I
32
CH
IN
33
I
48
CH
49
I
64
CH
IN
1
I
16
CH
17
I
32
CH
33
I
48
CH
49
I
64
CH
OUT
2出力基板用スロット
1入力基板用スロット
8AC IN端子
3REF IN端子
9NETWORK端子
q; ALARM端子
U（アース）端子
5REMOTE 2端子
6REMOTE 3端子
7REMOTE 4端子
U
-AC IN
NETWORK REMOTE 1
REMOTE 3
REMOTE 2 REF IN
OUT
IN
2出力基板用スロット
1入力基板用スロット

14 (J)
各部の名称と働き
3REF IN (同期信号入力) 端子（BNC型）
HDS-X3700/X3600はA、Bの2系統、HDS-X3400は1系統です。
アナログのリファレンスビデオ信号（CCIR624に準拠したブラック
バースト信号またはHDTV用3値シンク信号）を入力します。
各2個の端子は内部でスルー接続されています。スルーアウト信号
を使用しないときは、使用しない端子に市販の75Ω終端器を接続
して終端してください。
ご注意
信号の切り換えをリファレンス信 号に同 期させ たいときは、切り換え
タイミング（奇数フィールドまたは偶数フィールド）やリファレンス信号
A/Bの選択をPC（ターミナルエミュレーター）から設定する必要が
あります。
◆詳しくは 、メンテ ナンスマ ニ ュア ル（ パ ート1）およびインストレーションマ
ニュアル（ソフトウェア編）をご覧ください。
4REMOTE 1（リモート1）端子（ BNC型）
HDS-X3700はA、B、Cの3系統、HDS-X3600はAとBの2系統、
HDS-X3400は1系統です。
S-BUS制御を行うために、コントロールユニットやルーティングスイッ
チャーを同軸ケーブルで接続します。
本機が1次局1)
（内部のP/Sスイッチが P）に設定されている場合
は、合計253台までのリモートコントロールユニットや他のルーティン
グスイッチャーを接続できます。
本機が2次局1)
（内部のP/SスイッチがS）に設定されている場合
は、どれかひとつの端子を付属のT型ブリッジ（ B ）を使ってS-
BUSリンクと接続します。
◆詳しくは、10(J)ページの「システム接続例」をご覧ください。
HDS-X3700/X3600では、使用しない端子には、1次局、2次局とも
付属の75Ω終端器を接続してください。
5REMOTE 2（リモート2）端子（ D-sub 9ピン）
HDS-X3700/X3600はA、Bの2系統、HDS-X3400は1系統です。
ソニー9ピンリモートコントロールケーブルを使い、RS-422Aインター
フェースを介して、外部のコントローラーと接続します。
コントロールターミナルでS-BUS変換モードに設定すると、この端子
を使ってS-BUS制御が可能になります。
◆詳しくは、インストレーションマニュアル（ソフトウェア編）をご覧ください。
1)S-BUSプロトコル によるリモート制御では、1本の同軸ケーブルラインで
データ伝送路を構成し、データリンク内の複数の機器（ルーティングスイッ
チャー、コントロールユニットなど）が、時分割方式でそのデータ伝送路を利
用します。各機器のうち、伝送路利用の管理を行うのが1次局で、2次局は
1次局の指示に従って伝送路を利用します。このため、多数の2次局が接
続されると、数に応じて応答速度が遅くなります。
6REMOTE 3（リモート3）端子（ D-sub 9ピン）
本機をシステムの1次局（内部のP/Sスイッチを P）に設定してい
る場合、システムの動作に必要な設定を行うためのコントロー ル
ターミナルを、この端子に接続します。
ご注意
•この端子を使うときは、CPU-317基板のS4-3をTERM側に、S4-2
をP側に設定してください。
◆詳しくは、メンテナンスマニュアル（パート1）およびインストレーション
マニュアル（ソフトウェア編）をご覧ください。
•接続にはインチねじ付きのD-sub9ピンコネクターをお使いくださ
い。
7REMOTE 4（リモート4）端子（ BNC型）
（HDS-X3700/X3600のみ）
出力信号をモニターするときに、モニター系の信号を制御するコン
トロール信号を入力します。
リモートコントロー ル ユ ニットBKS-R1607/R1608/R3209/R3210
（バージョン3.00以上）を接続できます。
ご注意
モニター選択のハードウェアはHKDS-X3060に内蔵されています。
回路上は入力モニター回路です。出力モニター動作は、「モニター
したい出力（通常の出力）で現在選択している入力を、この入力
モニター回路で選択する」という方法で実現しています。
8AC IN（AC電源入力）端子
HDS-X3700/X3600はA、Bの2系統、HDS-X3400は1系統です。
AC電源コードを使って、AC電源に接続します。
9
NETWORK
（ネットワーク）端子（モジュラージャック）
HDS-X3700/X3600はA、Bの2系統、HDS-X3400は1系統です。
将来の機能拡張用です。
q; ALARM（アラーム）端子（Mini D-sub 15ピン）
（HDS-X3700/X3600のみ）
前面のステータス表示ランプと同様に、本機の状態を出力します。
◆詳しくは、18(J)ページの「主な仕様」およびメンテナンスマニュアル
（パート1）をご覧ください。
.................................................................................................................................................................................................................................................................................

15 (J)
シリアル入力ボードHKDS-X3014
シリアル出力ボードHKDS-X3064
入力端子1〜16（BNC型）
SDI信号（143Mbps〜270Mbps、360Mbps、540Mbps、または
1.5Gbps）を入力します。
1出力端子1〜16（BNC型）
SDI信号（143Mbps〜270Mbps、360Mbps、540Mbps、または
1.5Gbps）を出力します。
2MONITOR (モニター出力) 端子（BNC型）
本体のREMOTE4端子を介して制御されたモニター用SDI信号
を出力します。
本基板をHKDS-X3060に対応して2枚装着したときは、各基板の
MONITOR端子からは同一の信号が出力されます。
ご注意
HDS-X3400にはモニタ−機能がありません。本基板をHDS-
X3400に装着した場合は無信号になります。
SDTVシリアル入力ボードHKDS-X3011
入力端子1〜16（BNC型）
SDTVSDI信号（143Mbps〜270Mbps）を入力します。
1出力端子1〜16 2MONITOR端子
入力端子1〜16
入力端子1〜16
1
IN 2345678910 11 12 13 14 15 16
1
OUT 2345678910 11 12 13 14 15 16
MONITOR
1
IN 2345678910 11 12 13 14 15 16
SD

16 (J)
ルーティングスイッチャーコントロールパネルBKS-R3400
1ステータス表示ランプ
スイッチャー本体前面にあるステータス表示ランプと同様に、機器
の状態を表示します。
◆詳しくは「エラー表示と対策」（17（J）ページ）をご覧ください。
2CHOP（チョップ）ボタン
押すと橙色に点灯します。
入出力が選択されている状態で、このボタンを押し、更に入力選
択を変更すると、変更前後の入力を約1秒間隔で選択します。信
号を比較するときなどに便利です。
解除するには、もう一度ボタンを押して消灯します。
3入出力選択ボタン
コントロールターミナルからの設定により、入力選択用または出力選
択用にアサインされます。
入力用にアサインされると薄い緑色に点灯し、出力用にアサインさ
れると薄い橙色に点灯します。
マトリクスの選択は、出力を選択してから入力を選択します。選択
され たボタンは、より明るく点 灯します。
◆ボタン設定の詳細については、インストレーションマニアル(ソフトウエ ア
編)を参照してください。
4LOCK（ロック）ボタン
押すと赤く点灯します。点灯すると、LOCKボタン以外のボタンは
操作を受け付けなくなります。誤操作防止用です。
解除するには、もう一度ボタンを押して消灯します。
3入出力選択ボタン
4LOCKボタン
2CHOPボタン
1ステータス表示ランプ
CHOP
LOCK
将来の機能拡張用（現在は使用しません）
各部の名称と働き
警告
BKS-R3400を装着するお客様へ
本機を装着すると、HDS-X3400本体の電源スイッチが隠れてしま
い、直接電源スイッチを切ることが できなくなります。
万一異常が起きた際には、専用ブレーカーを切るか電源プラグを
抜いてください。

17 (J)
本機は、電源投入またはリセットと同時に自己診断を行い、その後
の動作中にも定期的に自己診断を実行します。エラーを検出する
と、ただちにステータス表示ランプによって知らせ、その内容をコン
トロールターミナルに出力します。
また、CPU-317基板上のERRORNo.インジケーターに表示される
2桁のエラーコードにより、簡易的に故障箇所を知ることができま
す。
エラー表示と対策
ステータス表示ランプによって表示されるエラーと対策
ランプ色 状態 エラーの内要 対策
緑 点灯 正常に作動している。 −
緑 点滅 同期信号が検出できない。 REFIN端子にリファレンスビデオ信号を入力する。
赤点灯メインおよびバックアップの CPU ボードのうち、 不良のCPUボードを交換する。
一方が動作していない（HDS-X3700/X3600)。
2台のパワーサプライユニットのうち、一方が動作 不良のパワーサプライユニットを交換する。
不良である（HDS-X3700/X3600)。
赤 点滅 S-BUSデータリンクが断線した。 応答のない機器との接続をし直す。
75Ω終端器が取り付けられていない。 75Ω終端器を取り付ける。
クロスポイントエラー。入力端子と出力端子で 入力/出力ボードの動作を確認し、不良ボードを交換する。
検出している信号の有無があっていない。
ROMまたはRAMエラー。 CPUボードを交換する。
ファン不 良 。 ファンユ ニットを交換する。
機内温度が高い。 周囲の温度や機器の通風状態を調べる。
ここでは、ステータス表示ランプによって表示されるエラーと対策を
示します。
◆ERRORNo.インジケーターに表示されるエラーコードと対策については、
メンテ ナンスマ ニュア ル（ パ ート1）をご覧ください。

18 (J)
主な仕様
マルチビットレートルーティングスイッ
チャーHDS-X3700/X3600/X3400
一般
電源 AC100〜240V、50〜60Hz
消費電流 HDS-X3700:6.2〜2.6A
HDS-X3600:3.3〜1.5A
HDS-X3400:0.7〜0.3A
動作温度 5℃〜40℃
動作湿度 10％〜90％（結露なし）
性能保証温度 10℃〜35℃
質量（本体のみ） HDS-X3700:約20kg
HDS-X3600:約15kg
HDS-X3400:約8.5kg
外形寸法（幅/奥行き/高さ）
HDS-X3700:440×520×354mm
HDS-X3600:440×520×176mm
HDS-X3400:440×520×43.6mm
組み込みユニット
付属ユニット
HDS-X3700: ACパワーサプライユニット（8RU用）(2)
CPUコントロールボード(2)
HDS-X3600: ACパワーサプライユニット（4RU用）(2)
CPUコントロールボード(2)
HDS-X3400: ACパワーサプライユニット（1RU用）(1)
CPU＆マトリクスボード(1)
別売りユニットディストリビューションボードHKDS-X3010
マトリクスボードHKDS-X3060
シリアル入力ボードHKDS-X3014
シリアル出力ボードHKDS-X3064
ルーティングスイッチャーコントロールパネ
ルBKS-R3400（HDS-X3400専用）
SDTVシリアル入力ボードHKDS-X3011
入出力端子
リモート1 S-BUSリモート端子:BNC型
（HDS-X3700:3系統、HDS-X3600:2系
統、HDS-X3400:1系統）
データ転送速度:312/1250Kbps
データ転送方式:Bi-PhaseSpace
信号伝達距離:500m（312Kbpsにて、
75Ω同軸ケーブル5C-2V使用時）
リモート2 RS-422A信号規格準拠（S-BUSコマンド
に変換可）
D-sub9ピン、メス
（HDS-X3700/X3600:2系統、
HDS-X3400:1系統）
データ転送速度38.4Kbps
プロトコル:Cart+
リモート3 RS-232C信号規格準拠
D-sub9ピン、オス（1）
ターミナル接続用
9600/38400bpsDTR制御
8ビット、パリティなし、チェックなし、ストッ
プビット1
リモート4 S-BUSリモート端子:BNC型（1）
（HDS-X3700/X3600のみ）
REMOTE1と同仕様
モニター制御用
アラーム パラレル（リレー）2 接点
ミニD-sub15ピン、メス（1）
（HDS-X3700/X3600のみ）
同期入力 HD3値シンク/ブラックバースト:BNC型
（ループスルー出力付き）
（HDS-X3700/X3600:2系統、
HDS-X3400:1系統）
ネットワ−ク端子 10BASE-T：モジュラージャック
（HDS-X3700/X3600:2系統、
HDS-X3400:1系統）
付属品
オペレーションマニュアル（1）
インストレーションマニュアルソフトウェア編（1）
メンテナンスマニュアルパート1（1）
75Ω終端器（HDS-X3700/X3600:3、HDS-X3400:1）
T型ブリッジ（ B タイプ）（1）
フロッピーディスク（バックアップソフトウェアBZR-20）（1）
本機の仕様および外観は、改良のため予告なく変更することがあ
りますが、ご了承ください。
HDS-X3700/X3600/X3400は、「高調波ガイドライン適合品」です。
