SOREX FLEX User manual

Bedienungsanleitung
SOREX FLEX Digitalzylinder mit Fingerabdrucksensor
Dieses Dokument richtet sich an Benutzer des SOREX FLEX Fingerprintzylinder, und soll Ihnen bei
der erstmaligen Installation und beim Anlernen von Benutzern eine Hilfestellung sein.
Produktdaten
Türdicke: 70mm–110mm
Versorgung: 3xAAA Batterie
Betriebstemp.: 40°C–80°C
Speicher: 999 Benutzer
Batterielebensd.: 1 Jahr
Gewicht: 500g
Falsche Ablehnungsrate: <0,01%
Falsche Akzeptanzrate: <0,003%
Mindestmaß:
Außen: 40 mm
Innen: 30 mm
Höchstmaß:
Außen: 60 mm
Innen: 65 mm
Lieferumfang
Anz.
Name
1
SOREX FLEX
Digitalzylinder
1
Schraubenzieher
1
Nadel
Produktbeschreibung

SOREX wireless Solutions GmbH
Technologie- und Forschungszentrum
Viktor-Kaplan-Straße 2,B
2700 Wiener Neustadt, Österreich
UID ATU57865279
BankRaiffeisenbank Pittental
IBAN AT223264700000052324
BIC RLNWATW1647
T+43 2622 320130
F+43 2622 3201315
@
w³ www.sorex-schliesssystem.com
SOREX wireless Solutions GmbH
Technologie- und Forschungszentrum
Viktor-Kaplan-Straße 2,B
2700 Wiener Neustadt, Österreich
UID ATU57865279
PayPal [e-mail]
Bank Raiffeisenbank Pittental
IBAN AT223264700000 052324
BIC RLNWATW1647
Wir möchten Ihnen Türen öffnen
T+43 2622 32013-0F-15
@
w³ www.sorex-schliesssystem.com
V1.0
21.04.2017
Bedienung
Hinweis: Im Auslieferungszustand kann
der Zylinder durch jeden Finger und
durch jede Fernbedienung ausgelöst
werden. Erst nach Anlernen eines
Administratorfingers ist nur berechtigten
Fingern bzw. Fernbedienungen das
Öffnen möglich.
Hinweis: Die Knöpfe „Set“ und „Reset“
müssen mit der mitgelieferten Nadel
betätigt werden.
Hinweis: Bevor der Fingerabdrucksensor
benutzt werden kann, muss dieser mit
Fingerdruck auf aktiviert werden.
Dies gilt aber nicht für Einstellungen
mithilfe des „Set“ Knopfes.
1. Administrator Finger anlernen
„Set“ Knopf zweimal betätigen bzw.
bis „Add Admin FP“ erscheint, und
~5 Sekunden warten.
Finger dreimal auf den
Fingerprintsensor legen bzw. liegen
lassen, bis der Finger dreimal
gescannt wird.
Es können bis zu 3 Administrator Finger
angelernt werden. Jeder weitere
Administratorfinger muss durch den als
ersten angelernten bestätigt werden.
Hinweis: Wenn ein Admin-Finger
angelernt wurde, muss dieser Finger bei
jeder Bedienung nach Betätigung des
Set-Knopfes auf den Fingerprintsensor
gelegt werden.
2. Benutzerfinger anlernen
„Set“ Knopf dreimal betätigen bzw.
bis „Add User FP“ erscheint, und ~5
Sekunden warten.
Bestätigung durch Admin-Finger
Anzulernenden Finger dreimal auf
den Fingerprintsensor legen bzw.
wieder liegen lassen.
3. Benutzerfinger löschen
„Set“ Knopf viermal betätigen bzw.
bis „Delete Single FP“ erscheint, und
~5 Sekunden warten.
Bestätigung durch Admin-Finger
Mit dem „Set“ Knopf kann der
Benutzer ausgewählt werden,
welcher gelöscht werden soll. Legen
Sie danach den zu löschenden
Finger auf die Scanfläche. Bitte
beachten Sie, dass der Zylinder
nach 2 Sekunden Untätigkeit wieder
in den Standardmodus zurückkehrt.
4. Alle Benutzerfinger löschen
„Set“ Knopf fünfmal betätigen bzw.
bis „Clear All User FPs“ erscheint,
und ~5 Sekunden warten.
Bestätigung durch Admin-Finger
5. Fernbedienung anlernen
„Set“ Knopf sechsmal betätigen
bzw. bis „Add Remote“ erscheint,
und ~5 Sekunden warten.
Bestätigung durch Admin-Finger
Taste auf der Fernbedienung
innerhalb von 60 Sekunden
betätigen. Zylinder gibt positive
Rückmeldung.
Es können bis zu 8 Fernbedienungen
angelernt werden.
6. Alle Fernbedienungen löschen
„Set“ Knopf siebenmal betätigen
bzw. bis „Clear All Remote“
erscheint, und ~5 Sekunden warten.
Bestätigung durch Admin-Finger
7. Main RC anlegen
Dies ist eine Erweiterung, die noch
nicht eingeführt wurde, daher 7.
derzeit bitte nicht verwenden.
8. Main RC löschen
Dies ist eine Erweiterung, die noch
nicht eingeführt wurde, daher 8.
derzeit bitte nicht verwenden.
9. Spracheinstellungen
„Set“ Knopf zehnmal betätigen bzw.
bis eine Chinesische Schrift
erscheint, und ~5 Sekunden warten.
Bestätigung durch Admin-Finger
10. Schließzeit einstellen
„Set“ Knopf elfmal betätigen bzw.
bis „Set Lock Time“ erscheint, und
~5 Sekunden warten.
Bestätigung durch Admin-Finger
Über „Set“ kann nun die Schließzeit
in 1 Sekunden Schritte eingestellt
werden.
Sie können die Schließzeit für
mindestens fünf und maximal 14
Sekunden einstellen.
Im Auslieferungszustand beträgt die
Schließzeit 8 Sekunden.
11. Bluetooth einschalten
„Set“ Knopf zwölfmal betätigen bzw.
bis „Turn on Bluetooth“ erscheint,
und ~5 Sekunden warten.
Bestätigung durch Admin-Finger
Falls Sie Bluetooth ausschalten
möchten ebenfalls „Set“ Knopf
zwölfmal betätigen bzw. bis „Turn
off Bluetooth“ erscheint, ~5
Sekunden warten und durch den
Admin-Finger bestätigen.
12. Zylinder auf Auslieferungszustand
zurücksetzen
„Set“ Knopf dreizehnmal betätigen
bzw. bis „Restore to Init State“
erscheint. Und ~5 Sekunden warten.
Bestätigung durch Admin-Finger
Alle angelernten Fernbedienungen,
Administrator-, und Benutzerfinger
werden gelöscht.
13. Firmware und Hardware
„Set“ Knopf vierzehnmal betätigen
bzw. bis „PCBA VER FW VER“
erscheint. Und ~5 Sekunden warten.
Gibt aktuelle Informationen zu
Firmware und Hardware an.
14. Alterungstest
„Set“ Knopf fünfzehnmal betätigen
bzw. bis „Aging Test“ erscheint. Und
~5 Sekunden warten.
Hier wird ein Test durchgeführt um
zu schauen, wie viel Batterie bei der
Ent- und Verriegelung des Zylinders
verbraucht wird.
Dieser Test stoppt nicht von alleine
und muss durch Betätigen des
Reset-Knopfes (Knopf gegenüber
von dem Set-Knopf abgebrochen
werden).
Hinweis: Alterungstest kann nur
durchgeführt werden, wenn kein Admin-
Finger angelernt ist.

SOREX wireless Solutions GmbH
Technologie- und Forschungszentrum
Viktor-Kaplan-Straße 2,B
2700 Wiener Neustadt, Österreich
UID ATU57865279
BankRaiffeisenbank Pittental
IBAN AT223264700000052324
BIC RLNWATW1647
T+43 2622 320130
F+43 2622 3201315
@
w³ www.sorex-schliesssystem.com
SOREX wireless Solutions GmbH
Technologie- und Forschungszentrum
Viktor-Kaplan-Straße 2,B
2700 Wiener Neustadt, Österreich
UID ATU57865279
PayPal [e-mail]
Bank Raiffeisenbank Pittental
IBAN AT223264700000 052324
BIC RLNWATW1647
Wir möchten Ihnen Türen öffnen
T+43 2622 32013-0F-15
@
w³ www.sorex-schliesssystem.com
V1.0
21.04.2017

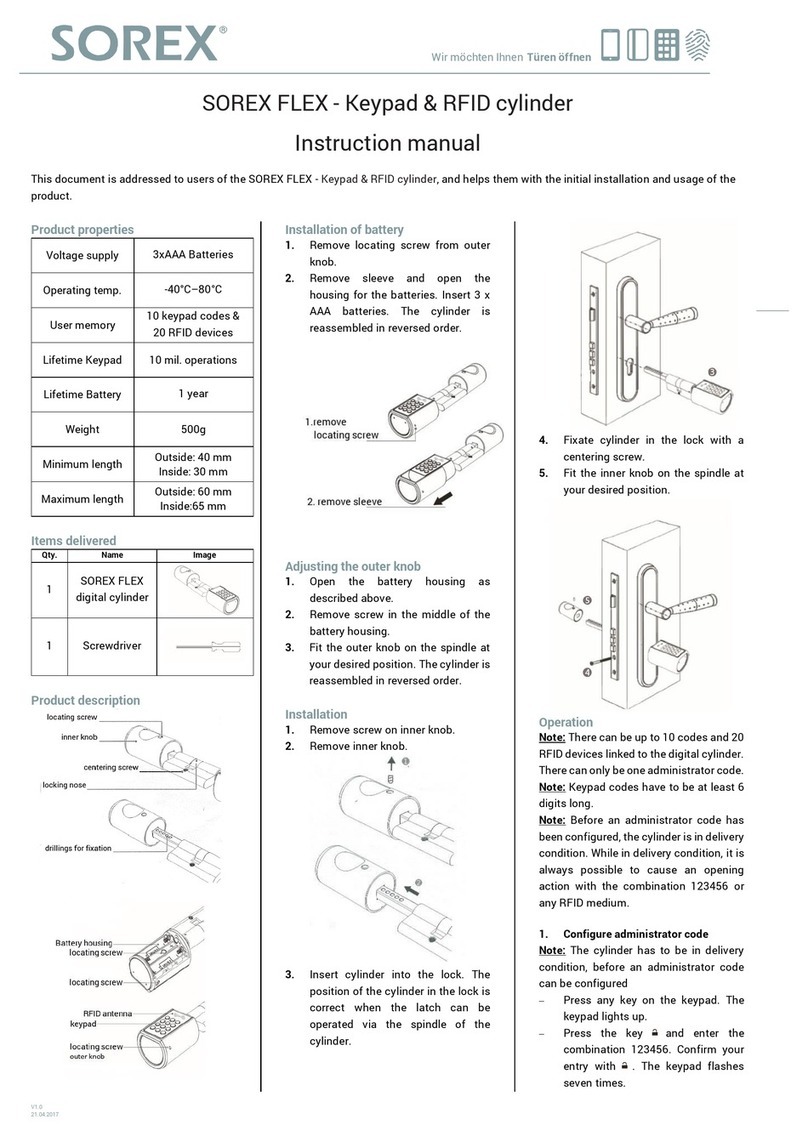

Instruction manual
SOREX FLEX digital cylinder with fingerprint sensor
This document is addressed to users of the SOREX FLEX fingerprint cylinder, and helps them with the initial
installation and usage of the product.
Product properties
Door thickness: 70mm–110mm
Power supply: 3xAAA Battery
Operating temp.: 40°C–80°C
Storage: 999 user
Battery life: 1 year
Weight: 500g
False rejection rate: <0.01%
False acceptance rate: <0.003%
Minimum length:
Outside: 40 mm
Inside: 30 mm
Maximum length:
Outside: 60 mm
Inside: 65 mm
Items delivered
Qty.
Name
1
SOREX FLEX
digital cylinder
1
Screwdriver
1
Needle
Product description

SOREX wireless Solutions GmbH
Technologie- und Forschungszentrum
Viktor-Kaplan-Straße 2,B
2700 Wiener Neustadt, Österreich
UID ATU57865279
BankRaiffeisenbank Pittental
IBAN AT223264700000052324
BIC RLNWATW1647
T+43 2622 320130
F+43 2622 3201315
@
w³ www.sorex-schliesssystem.com
SOREX wireless Solutions GmbH
Technologie- und Forschungszentrum
Viktor-Kaplan-Straße 2,B
2700 Wiener Neustadt, Österreich
UID ATU57865279
PayPal [e-mail]
Bank Raiffeisenbank Pittental
IBAN AT223264700000 052324
BIC RLNWATW1647
Wir möchten Ihnen Türen öffnen
T+43 2622 32013-0F-15
@
w³ www.sorex-schliesssystem.com
V1.0
21.04.2017
Operation
Note: In delivery condition, the cylinder can be operated by every
finger or remote control. Only after teaching in an administrator
finger, triggering an opening action is limited to authorised fingers
or remote controls.
Note: The buttons „Set“ and „Reset“ have to be pressed by using
the supplied needle.
Note: Before the fingerprint sensor can be used, the button
has to be pressed. However, this does not apply to the settings
with “Set”.
1. Teach in administrator finger
Press “Set” twice and wait ~5 seconds.
Put your finger three times on the fingerprint sensor.
There can be up to 3 administrator fingers at the same time. All
following fingers after the first administrator finger, have to be
acknowledged by the first one.
Note: If you taught in an admin finger, you have to place the admin
finger on the fingerprint sensor for all operations.
2. Teach in user finger
Press “Set” three times and wait ~5 seconds.
Place administrator finger
Put the user finger three times on the fingerprint sensor.
3. Delete user finger
Press “Set” four times and wait ~5 seconds.
Place administrator finger
Use “Set” to select the user who is going to be deleted. Scan
the finger, which is going to be deleted. After 2 seconds of
idling, the cylinder exits the delete user mode and returns to
standard operation.
4. Delete all user finger
Press “Set” five times and wait ~5 seconds.
Place administrator finger
5. Teach in remote control
Press “Set” six times and wait ~5 seconds.
Place administrator finger
Press a button on the remote control within 60 seconds.
There can be up to 8 remote controls at the same time.
6. Delete all remote controls
Press „Set” seven times and wait ~5 seconds.
Place administrator finger
7. Teach a main RC
This is an extension that has not yet been published yet.
Please do not use option 7.
8. Delete the main RC
This is an extension that has not yet been published yet.
Please do not use option 8.
9. Language settings
Press “Set” ten times and wait ~5 seconds.
Place administrator finger
10. Lock Time settings
Press “Set” eleven times and wait ~5 seconds.
Place administrator finger
Press “Set” button to alter the lock time in 1 second
increments.
You can set the time to minimum five and maximum 14
seconds.
In delivery condition, the lock time is configured to 8 seconds.
11. Turn on Bluetooth
Press “Set” twelve times and wait ~5 seconds.
Place administrator finger
If you want to turn off Bluetooth press also “Set” eleven
times, wait ~5 seconds and confirm with the administrator
finger.
12. Reset cylinder to delivery condition
Press “Set” thirteen times and wait ~5 seconds.
Place administrator finger
All previously taught in remote controls, administrator-, and user
fingers have been deleted now.
13. Firmware and Hardware
Press “Set” fourteen times and wait ~5 seconds.
Here you can see some information about the firmware and
hardware.
14. Aging Test
Press “Set” fifteen times and wait ~5 seconds.
You can only execute an aging test, if there is no admin
finger.
