Stahl 8527/2 User manual

Betriebsanleitung / Operating instructions
Leistungsschalter für
Motorschutz/
Motor protection 
circuit breaker
> 8527/2

Betriebsanleitung
Leistungsschalter für
Motorschutz
> 8527/2

Inhaltsverzeichnis
2147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
2.1 Hersteller ...............................................................................................................2
2.2 Angaben zur Betriebsanleitung .............................................................................2
2.3 Konformität zu Normen und Bestimmungen .........................................................3
3 Verwendete Symbole ............................................................................................3
4 Allgemeine Sicherheitshinweise ............................................................................4
4.1 Aufbewahrung der Anleitung .................................................................................4
4.2 Sicherheitshinweise ...............................................................................................4
4.3 Umbauten und Änderungen ..................................................................................4
4.4 Sonderausführungen .............................................................................................4
5 Bestimmungsgemäße Verwendung ......................................................................4
6 Technische Daten .................................................................................................6
7 Transport und Lagerung ........................................................................................8
8 Installation .............................................................................................................9
8.1 Maßangaben / Befestigungsmaße ........................................................................9
8.2 Montage und Gebrauchslage ..............................................................................10
8.3 Elektrischer Anschluss ........................................................................................10
9 Inbetriebnahme ...................................................................................................12
9.1 Einstellung des thermischen Überstromauslösers ..............................................13
10 Betrieb .................................................................................................................13
10.1 Funktion ...............................................................................................................13
11 Instandhaltung, Wartung und Störbeseitigung ....................................................13
11.1 Wartung ...............................................................................................................13
11.2 Reinigung ............................................................................................................14
11.3 Mögliche Störungen und Störungsbeseitigung ....................................................14
11.4 Reparaturhinweise ..............................................................................................14
12 Entsorgung ..........................................................................................................14
13 Zubehör und Ersatzteile .....................................................................................14
14 Auslösekennlinien ...............................................................................................15
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Angaben zur Betriebsanleitung
ID-Nr.: 147234 / 8527602300
Publikationsnummer: 2013-03-06·BA00·III·de·02

147234 / 8527602300
2013-03-06·BA00·III·de·02
Verwendete Symbole
3
Leistungsschalter für Motorschutz
8527/2
2.3 Konformität zu Normen und Bestimmungen
Die Konformität zu Normen und Bestimmungen kann den entsprechenden Zertifikaten
und der EG-Konformitätserklärung entnommen werden. Diese Dokumente können auf
unserer Homepage www.stahl-ex.com abgerufen werden.
3 Verwendete Symbole
Hinweiszeichen:
Beschreibt Hinweise und Empfehlungen.
Warnzeichen:
Gefahr durch spannungsführende Teile!
Warnzeichen:
Gefahr durch explosionsfähige Atmosphäre!
Warnzeichen:
Gefahr durch heiße Oberflächen!
Warnzeichen:
Allgemeine Gefahr

Allgemeine Sicherheitshinweise
4147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
4 Allgemeine Sicherheitshinweise
4.1 Aufbewahrung der Anleitung
Die Betriebsanleitung ist sorgfältig zu lesen und am Geräteeinbauort aufzubewahren. Für
den ordnungsgemäßen Betrieb sind alle der Lieferung beigelegten Dokumente sowie die
Betriebsanleitungen der anzuschließenden Geräte zu beachten.
4.2 Sicherheitshinweise
Beachten Sie Folgendes bei Installation und Betrieb:
Beschädigungen können den Explosionsschutz aufheben
Nationale und örtliche Sicherheitsvorschriften
Nationale und örtliche Unfallverhütungsvorschriften
Nationale und örtliche Montage- und Errichtungsvorschriften
Allgemein anerkannte Regeln der Technik
Sicherheitshinweise dieser Betriebsanleitung
Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder
Zusätzliche Hinweisschilder auf dem Gerät
4.3 Umbauten und Änderungen
4.4 Sonderausführungen
Sonderausführungen können bei zusätzlichen/abweichenden Bestelloptionen von den
hier beschriebenen Darstellungen abweichen.
WARNUNG
Geräte nur für den zugelassenen Einsatzzweck verwenden!
Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernehmen
wir keine Haftung.
Das Gerät darf nur im unbeschädigten Zustand betrieben werden.
WARNUNG
Kein unbefugtes Arbeiten am Gerät!
Installation, Instandhaltung, Wartung und Störbeseitigung darf nur von dazu
befugtem und entsprechend geschultem Personal durchgeführt werden.
WARNUNG
Umbauten und Änderungen am Gerät sind nicht zulässig.
Für Schäden, die aus Umbauten und Änderungen entstehen, übernehmen wir
weder Haftung noch Gewährleistungsverpflichtungen.

147234 / 8527602300
2013-03-06·BA00·III·de·02
Bestimmungsgemäße Verwendung
5
Leistungsschalter für Motorschutz
8527/2
5 Bestimmungsgemäße Verwendung
Die Leistungsschalter für Motorschutz der Reihe 8527 dienen sowohl zum Schutz und
zum Schalten von Ex e- und Ex d-Motoren als auch zum Anlagenschutz in explosionsge-
schützten Bereichen.
Besondere Eigenschaften des Leistungsschalters für Motorschutz sind:
XPhasenausfallempfindlichkeit gemäß IEC/EN 60947
XTemperaturkompensation innerhalb der Umgebungstemperatur
XFreilösung
XTrennereigenschaften
XHauptschalter und NOT_AUS-Eigenschaften in Verbindung mit dem entsprechenden
Vorsatz
Xbeliebige Gebrauchslage
XSchaltergriff in Nullstellung 3-fach abschließbar mittels Zylinderschloss

Technische Daten
6147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
6 Technische Daten
Global (IECEx)
Gas IECEx BVS 08.0047
Ex d e IIC T*
Staub IECEx PTB 06.0090 (siehe Typ 8146/5)
Ex tD A21 IP65 T** (siehe Typ 8146/5)
Europa (ATEX)
Gas DMT 02 ATEX E 026
EII 2 G Ex d e IIC T*
Staub PTB 01 ATEX 1024 (siehe Typ 8146/5)
EII 2 D Ex tD A21 IP65 T** (siehe Typ 8146/5)
Bescheinigungen und Zulassungen
Bescheinigungen IECEx, ATEX, Kanada (CSA), Kasachstan (GOST-K), Russland (GOST-R), 
Weißrussland (GOST-B)
Mechanische Daten
Schutzart IP66 gem. IEC/EN 60529
Gehäusematerial Polyesterharz, glasfaserverstärkt, dunkelgrau, ähnlich RAL 7024,
Oberflächenwiderstand (109Ω, Schlagfestigkeit )7 J, schwer entflammbar,
selbstverlöschend nach IEC-92-1, UL 94, ASTM D 635-77
Montage / Installation
Einbaulage beliebig
Leitungseinführungen
Standard
1) Hilfskontakte, Unterspannungsauslöser, Spannungsauslöser
Typ Einstellbereich T* T**
8527/21, 8527/22 0,1 ... 0,25 A
0,25 ... 12,5 A
12,5 ... 16 A
T6
T5
T4
80 °C
95 °C
130 °C
8527/23 0,1 ... 12,5 A T6 80 °C
8527/24 16 ... 22,5 A T5 95 °C
Typ Zusatz-
ausrüstung 1)
8161 Verschraubungen 8290 Verschlussstopfen
M25 x 1,5 M32 x 1,5 M25 x 1,5
8527/21 ohne
mit
2
3
-
-
1
-
8527/22 ohne
mit
2
3
-
-
1
-
8527/23; 8527/24 ohne
mit
-
1
2
2
1
-
8527/25; 8527/26
0,1 ... 12,5 A ohne
mit
2
3
-
-
1
-
12,5 ... 22,5 A ohne
mit
-
1
2
2
1
-
M25 x 1,5 für Kabel Ø 12 ... 17 mm
M32 x 1,5 für Kabel Ø 10 ... 18 mm

147234 / 8527602300
2013-03-06·BA00·III·de·02
Technische Daten
7
Leistungsschalter für Motorschutz
8527/2
Montage / Installation
Anschluss
Schalteinsatz
Elektrische Daten
Bemessungsbetriebs-
spannung
max. 690 V AC, 50 / 60 Hz
Bemessungsbetriebs-
strom
0,1 ... 22,5 A
Schaltleistung abhängig vom gewählten Einstellbereich (AC)
Lebensdauer
elektrisch 105Schaltspiele
mechanisch 105Schaltspiele
Hauptkontakte 3-polig
Kurzschlussschutz
Thermischer
Überstromauslöser
abhängig vom Einstellbereich des Schalters, einstellbar am Schalter
siehe Auslösekennlinie
8527/21
8527/22
direkt auf die Einbaugeräte
Hauptkontakt 1,5 ... 6 mm2feindrähtig
1,5 ... 10 mm2eindrähtig
Hilfskontakt 0,75 ... 1,5 mm2feindrähtig
0,75 ... 2,5 mm2eindrähtig
8527/23
8527/24
8527/25
8527/26
auf Reihenklemmen 0,5 ... 6 mm2feindrähtig
0,5 ... 10 mm2eindrähtig
Bitte beachten:
Kabeldurchmesser und Klemmenbereich der Leitungseinführung vergleichen
230 V 400 V 500 V 690 V
7,0 kW 12,4 kW 16 kW 22 kW
Einstellbereich
von ... bis
Größter Bemessungsstrom der Kurzschlusssicherung, wenn ICC > ICS
bei 230 V AC bei 400 V AC bei 440 V AC bei 500 V AC bei 690 V AC
ICS gG,
aM
ICS gG,
aM
ICS gG,
aM
ICS gG,
aM
ICS gG,
aM
0,1 A ... 0,16 A
bis
1,0 A ... 1,6 A
Kurzschlussfest,
keine Vorsicherung notwendig bis ICC = 100 kA
1,6 A ... 2,5 A 40 kA 25 A
2,5 A ... 4,0 A 60 kA 35 A
/ 40
A
10 kA 40 kA
4,0 A ... 6,3 A 70 kA 50 A 40 kA 50 A 7 kA 40 A
6,3 A ... 9,0 A 50 kA 80 A 30 kA 80 A 5 kA 50 A
9,0 A ... 12,5 A 75 kA 80 A 45 kA 80 A 27 kA 80 A 4,5 kA 50 A
12,5 A ... 16,0
A
60 kA 100
A
40 kA 100
A
22 kA 100
A
4 kA 50 A
16,0 A ... 20,0
A
55 kA 100
A
35 kA 100
A
22 kA 100
A
3,5 kA 50 A
20,0 A ... 22,5
A
50 kA 125
A
30 kA 125
A
20 kA 125
A
3 kA 50 A
ICS = Bemessungsbetriebskurzschlussausschaltvermögen
ICC = prospektiver Kurzschlussstrom am Einbauort

Transport und Lagerung
8147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
7 Transport und Lagerung
Transport und Lagerung sind nur in Originalverpackung gestattet.
Die Geräte sind trocken und erschütterungsfrei zu lagern.
Schalteinsatz
Elektrische Daten
Elektromagnetischer
Schnellauslöser
Umgebungsbedingungen
Umgebungstemperatur -20 °C ... +40 °C
Mechanische Daten
Schaltergriff Bezeichnung: 0 - I; in 0-Stellung 3fach abschließbar durch Vorhängeschlösser
Farbe:
Standard: Griff schwarz, Schutzkragen schwarz
Sonder: Griff rot, Schutzkragen gelb (für NOT-AUS-Funktion)
Zusatzausrüstung
Hilfskontakte wahlweise: ohne; 1 Öffner + 1 Schließer; 2 Öffner + 2 Schließer
Bemessungsbetriebs-
spannung Ue
max. 500 V AC
Bemessungsbetriebs-
strom
AC-15: 24 V / 2,5 A; 230 V / 2 A; 400 V / 1 A
DC-13: 24 V / 2,5 A; 60 V / 2,5 A; 110 V / 0,6 A; 220 V / 0,25 A
Unterspannungsauslöser
Funktion bei Spannungsunterbrechung löst der Leistungsschalter aus; dadurch wird der ungewollte
Wiederanlauf, z.B. eines Motors, verhindert
Anzug )0,85 x Uc
Abfall 0,7 ... 0,35 x Uc
Leistungsaufnahme
Anziehen 0,9 VA
Halten 0,9 VA
Spannungsauslöser
(Arbeitsstromauslöser)
Funktion dient zum Fernauslösen des Leistungsschalters; Fernauslösung durch Anlegen der
Betätigungsspannung
Anzug )0,85 x Uc
Relative
Einschaltdauer
schaltet sich durch integrierten Kontakt selbst ab
Leistungsaufnahme
Anziehen 24 ... 60 V: 14,4 ... 90 VA; 110 ... 240 V: 13 ... 61 VA; 220 ... 415 V: 17,6 ... 62,3 VA
Halten schaltet sich durch integrierten Kontakt selbst ab
Strommesser
Ausführung Typ 8405, Frontabmessungen 64 x 64 mm
Messwerk Dreheisenmesswerk, Klasse 2,5, direktmessend, Überlastskala 1:2
Messbereich abhängig vom Einstellbereich des Schalters
Überlastbereich 2 x Ie25 s, 50 x Ie1 s
Strombereiche Ansprechwert ab Werk eingestellt
0,16 ... 0,63 A 7,5 ... 12,0 In
1,0 ... 2,5 A 9,0 ... 14,0 In
2,5 ... 4,0 A 10,0 ... 15,0 In
4,0 ... 6,3 A 10,0 ... 15,0 In
9,0 ... 22,5 A 12,5 ... 17,5 In

147234 / 8527602300
2013-03-06·BA00·III·de·02
Installation
9
Leistungsschalter für Motorschutz
8527/2
8 Installation
8.1 Maßangaben / Befestigungsmaße
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
04793E00 04794E00 04795E00
8527/21 8527/22 8527/23; 8527/24
04796E00
8527/25; 8527/26
Leitungseinführungen
Typ Zusatzausrüstung Verschraubungen 8161 Verschlussstopfen 8290
M25 x 1,5 M32 x 1,5 M25 x 1,5
8527/21 ohne
mit
A + B
A, B, C
- -
- -
C
- -
8527/22 ohne
mit
A + B
A, B, C
- -
- -
C
- -
8527/23; 8527/24 ohne
mit
- -
C
A + B
A + B
C
- -
8527/25; 8527/26
0,1 ... 12,5 A ohne
mit
A + B
A, B, C
- -
- -
C
- -
12,5 ... 22,5 A ohne
mit
- -
C
A + B
A + B
C
- -

Installation
10 147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
8.2 Montage und Gebrauchslage
8.3 Elektrischer Anschluss
Bei einem Bemessungsbetriebsstrom )15,5 A ist ein Direktanschluss nur mit wärme-
beständiger Leitung (> 85 °C Beständigkeit) zulässig!
Sicherstellen, dass Kabeldurchmesser und Klemmenbereich der Leitungseinführung
die gleiche Größe haben.
Leiteranschluss mit besonderer Sorgfalt durchführen.
Leiterisolation muss bis an die Klemme heranreichen.
Leiter darf beim Abisolieren nicht beschädigt werden.
Leitungen und Art der Verlegung so auswählen, dass die maximal zulässigen Leiter-
temperaturen nicht überschritten werden.
Befestigen Sie das Gerät an den dafür vorgesehenen Stellen 
(siehe Maßzeichnung).
Die Gebrauchslage ist beliebig.
Bei freier Bewitterung wird empfohlen, das explosionsgeschützte Gerät mit
Schutzdach oder -wand auszurüsten.
WARNUNG
Gefahr durch spannungsführende Teile!
Schwerste Verletzungen drohen.
Alle Anschlüsse und Verdrahtungen spannungsfrei schalten.
Anschlüsse gegen unbefugtes Schalten sichern.
WARNUNG
Nicht korrekt installierte Komponenten!
Bei nicht korrekt installierten Komponenten ist der Explosionsschutz nicht
mehr gewährleistet.
Installation strikt nach Anleitung und unter Berücksichtigung der nationalen
Sicherheits- und Unfallverhütungsvorschriften (z.B. IEC/EN 60079-14)
durchführen.
Bei der Installation der Betriebsmittel, Luft- und Kriechstrecken gemäß
IEC/EN 60079-7, Tabelle 1 einhalten.

147234 / 8527602300
2013-03-06·BA00·III·de·02
Installation
11
Leistungsschalter für Motorschutz
8527/2
Geräteschaltplan mit Anschlussbezeichnungen und möglichen Ausführungen a), b), c)
oder d) und Anschlüssen.
XEs können 1 und 2 Leiter unter eine Anschlussklemme installiert werden.
XBei eindrähtigen Leitern müssen beide Leiter den gleichen Querschnitt aufweisen so-
wie aus dem gleichen Material bestehen.
XLeiter können ohne besondere vorbereitende Maßnahmen angeschlossen werden.
Vorsicherung bei Geräten mit Strommesser
11530E00 11531E00
Dreiphasen-Wechselstrom
Optionen:
a) = Arbeitsstromauslöser
b) = Unterspannungsauslöser
c) = zusätzlicher Hilfskontakt
d) = zusätzlicher Hilfskontakt
Einphasen-Wechselstrom und Gleichstrom
L1(1), L2(3), L3(5)
T1(2), T2(4), T3(6)
N
= Phase (Eingang)
= Phase (Abgang)
= Nullleiter
WARNUNG
Nicht korrekt installierte Komponenten!
Bei nicht korrekt installierten Komponenten ist der Explosionsschutz nicht
mehr gewährleistet.
Bei Verwendung von Aderendhülsen müssen diese unbedingt mit geeig-
netem Werkzeug aufgebracht werden.
Schutzleiter ist grundsätzlich anzuschließen.
Hauptkontakt-Klemmen Hilfskontakt-Klemmen Reihenklemmen
11532E00 11533E00 11533E00
eindrähtig 2 x 1,5 ... 10 mm2
2 x AWG 16 to 8
2 x 0,75 ... 1,5 mm2
2 x AWG 18 to 13
1 x 0,5 ... 10 mm2
1 x AWG 20 to 8
11534E00 11535E00 11535E00
fein- oder mehrdrähtig 2 x 1,5 ... 6 mm2
2 x AWG 16 to 10
2 x 0,75 ... 1,5 mm2
2 x AWG 18 to 16
1 x 0,5 ... 6 mm2
2 x AWG 20 to 10
zulässige Drehmomente 1,8 ... 2,0 Nm 1 ... 1,2 Nm 1,5 ... 1,8 Nm
13

Installation
12 147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
Ausnahme:
Unterspannungsauslöser wird direkt an die Hauptkontaktklemmen des Leistungs-
schalters angeschlossen.
Absicherung ist nicht notwendig.
Verbindung mit speziellen Brücken (siehe Zubehör) durchführen.
Bei Geräten mit eingebautem Strommesser ist die Vorsicherung so auszu-
wählen, dass der 50-fache Bemessungsstrom des Strommessers nicht über-
schritten wird.

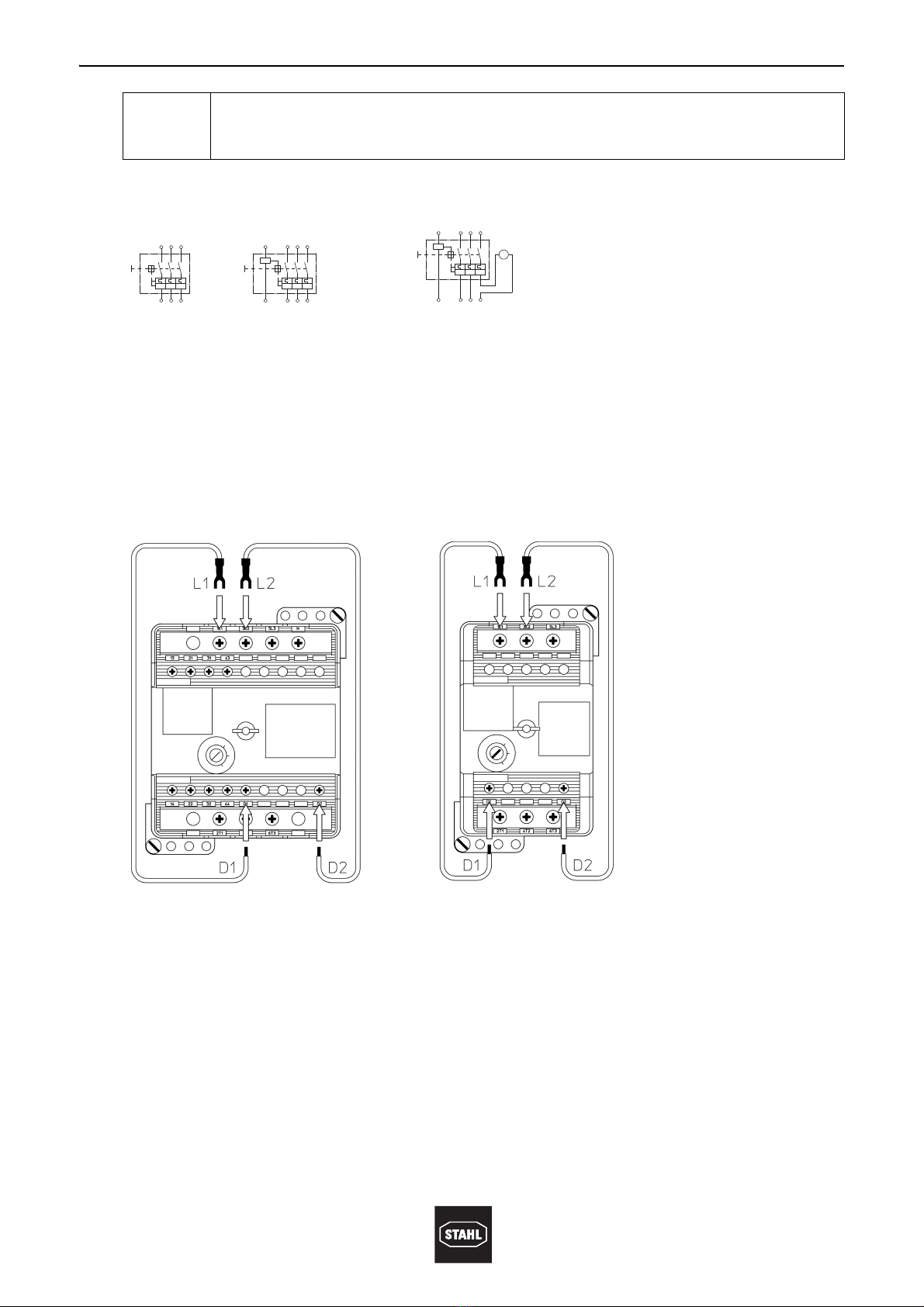

mit Unterspannungsauslöser mit Unterspannungsauslöser
und Ampermeter
09157E00 09220E00 07243E00
ohne Ampermeter ohne Ampermeter mit Ampermeter
Gerätetypen
8527/22, 8527/24, 8527/26
Gerätetypen
8527/21, 8527/23, 8527/25
09140E00 09029E00
135
246
I > I > I >
L1L2 L3
T1T2 T3
135
246
I > I > I >
L1L2 L3
T1T2 T3
U <
D1
D2
135
246
I > I > I >
L1L2 L3
T1T2 T3
U <
D1
D2
A

147234 / 8527602300
2013-03-06·BA00·III·de·02
Inbetriebnahme
13
Leistungsschalter für Motorschutz
8527/2
9 Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass:
Xkeine Komponenten beschädigt sind
Xdas Gerät vorschriftsmäßig installiert ist
Xalle lösbaren Verbindungen fest angezogen sind
Xdie vorgeschriebenen Anzugsdrehmomente eingehalten sind
Xdie Dichtungen nicht beschädigt sind
Xdie Leistungsschalter auf den Bemessungsbetriebsstrom eingestellt sind
Xdie Leitungen einen festen Sitz haben
Xsich keine Fremdkörper im Gerät befinden
Xnicht benutzte Kabeleinführungen mit entsprechend bescheinigten Stopfen abgedich-
tet sind
Xnicht benutzte Bohrungen mit entsprechend bescheinigten Verschlussstopfen abge-
dichtet sind
9.1 Einstellung des thermischen Überstromauslösers
10 Betrieb
10.1 Funktion
XEindeutige Schalterstellungsanzeige über den Schaltgriff
XPhasenausfallempfindlichkeit gemäß IEC/EN 60947
XTemperaturkompensation innerhalb der Umgebungstemperatur
XFreiauslösung
XTrennereigenschaften
XHauptschalter und NOT-AUS-Eigenschaften in Verbindung mit dem entsprechenden
Vorsatz
XSchaltergriff in Nullstellung 3-fach abschließbar mittels Zylinderschloss
WARNUNG
Gerät vor der Inbetriebnahme überprüfen!
Um einen ordnungsgemäßen Betrieb sicherzustellen, muss das Gerät vor der
Inbetriebnahme überprüft werden.
11478E00
Mit einem geeigneten Schraubendreher kann der ge-
wünschte Stromwert eingestellt werden.
Die offene Seite des Schlitzes zeigt auf den eingestellten
Stromwert (siehe Zeichnung für Beispiel-Nennstrom 6,3 A).
Bei anderen vom Standard abweichenden Umgebungstemperaturen oder
auch bei unterschiedlichen Umgebungstemperaturen zwischen Motor und
Leistungsschalter ist das Auslöseverhalten zu prüfen und gegebenenfalls die
Stromeinstellung zu korrigieren.

Instandhaltung, Wartung und Störbeseitigung
14 147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
11 Instandhaltung, Wartung und Störbeseitigung
11.1 Wartung
Überprüfen Sie bei der Wartung folgende Punkte:
Einhaltung der zulässigen Temperaturen (gemäß IEC/EN 60079)
Beschädigungen an den Kunststoffteilen und an den Dichtungen
Fester Sitz aller lösbaren Verbindungen
Rückstellfunktion des Schaltergriffes
11.2 Reinigung
XReinigung mit einem Tuch, Besen, Staubsauger o.Ä.
XBei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende 
Reinigungsmittel verwenden.
XNiemals aggressive Reinigungsmittel oder Lösungsmittel verwenden.
11.3 Mögliche Störungen und Störungsbeseitigung
11.4 Reparaturhinweise
Tauschen Sie das Gerät aus.
12 Entsorgung
Beachten Sie die nationalen Vorschriften zur Abfallbeseitigung.
WARNUNG
Gerät in regelmäßigen Abständen überprüfen!
Um einen ordnungsgemäßen Betrieb sicherzustellen, muss das Gerät in 
regelmäßigen Abständen überprüft werden
Die Prüfungen sind nach den Vorgaben der nationalen bzw. 
der IEC/EN 60079-17 durchzuführen.
WARNUNG
Kurzschluss im Stromkreis
Nach mehrmaligem Kurzschluss im Stromkreis ist die druckfeste 
Kapselung nicht mehr gewährleistet.
Nach einem Kurzschluss im Stromkreis Funktion des Gerätes testen.
Gegebenenfalls das komplette Gerät austauschen.

147234 / 8527602300
2013-03-06·BA00·III·de·02
Zubehör und Ersatzteile
15
Leistungsschalter für Motorschutz
8527/2
13 Zubehör und Ersatzteile
WARNUNG
Schwere Verletzungsgefahr!
Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der 
Fa. R. STAHL Schaltgeräte GmbH.
Verwendung anderer Ersatzteile oder anderen Zubehörs kann den 
Explosionsschutz aufheben.
Benennung Abbildung Beschreibung Art.Nr. Gewicht
kg
Leitungsbrücke
04951E00
für Unterspannungsauslöser, Länge: 300 mm
(zwei Brücken notwendig)
147121 0.019
Zylinderschloss
05445E00
zum Abschließen im ausgeschalteten Zustand 107115 0.015

Auslösekennlinien
16 147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
14 Auslösekennlinien
Die Auslösekennlinien beziehen sich auf 3-polige Belastung aus kaltem Zustand bei 
einer Raumtemperatur von +20 °C auf beliebiger Skalenmarke.
Die Abweichung der Auslösezeit (ab 3-fachem Einstellstrom) beträgt nach 
IEC/EN 60079-14 max. ± 20 %.
Die nachfolgend dargestellten Auslösekennlinien zeigen die Auslösezeit in Abhängigkeit
von dem Stromverhältnis Ia/Ie.
Legende:
1) Vielfaches vom Nennstrom
2) Auslösezeit
3) 2-polig
4) 3-polig
5) Elektromagnetische Auslösung
05930E00

147234 / 8527602300
2013-03-06·BA00·III·de·02
Auslösekennlinien
17
Leistungsschalter für Motorschutz
8527/2
05931E00
05932E00

Auslösekennlinien
18 147234 / 8527602300
2013-03-06·BA00·III·de·02
Leistungsschalter für Motorschutz
8527/2
05937E00
05938E00
