Stahl 8562/5 User manual

Betriebsanleitung/Operating Instructions
Leitungsschutzschalter/
Miniature
Circuit-Breaker
> 8562/5

Betriebsanleitung
Leitungsschutzschalter
> 8562/5

Inhaltsverzeichnis
2149909 / 8562604300
2014-06-04·BA00·III·de·07
Leitungsschutzschalter
8562/5
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Sicherheitshinweise ...............................................................................................3
4 Konformität zu Normen und Bestimmung .............................................................3
5 Funktion des Leitungsschutzschalters Typ 8562/5 ...............................................3
6 Technische Daten .................................................................................................4
7 Anordnung und Montage .....................................................................................10
8 Installation ...........................................................................................................11
9 Inbetriebnahme ...................................................................................................12
10 Instandhaltung .....................................................................................................13
11 Transport und Lagerung ......................................................................................13
12 Entsorgung ..........................................................................................................13
13 EG-Konformitätserklärung ...................................................................................14
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Angaben zur Betriebsanleitung
ID-NR.: 149909 / 8562604300
Publikationsnummer: 2014-06-04·BA00·III·de·07
Technische Änderungen vorbehalten.
2.3 Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit oder
die Funktionsfähigkeit des Gerätes bzw. der Komponente gefährdet ist.
Hinweis
Diese Grafik kennzeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen.

149909 / 8562604300
2014-06-04·BA00·III·de·07
Sicherheitshinweise
3
Leitungsschutzschalter
8562/5
3 Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst.
Es ergänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche 
Personal verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und
Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage-
und Wartungspersonal trägt deshalb eine besondere Verantwortung. Voraussetzung ist
die genaue Kenntnis der geltenden Vorschriften und Bestimmungen.
Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz-
zweck (siehe “Funktion des Leitungsschutzschalters Typ 8562/5“ auf Seite 3). 
Fehlerhafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser 
Betriebsanleitung schließen eine Gewährleistung unsererseits aus. Umbauten und 
Veränderungen an den Geräten, die den Explosionsschutz betreffen, sind nicht gestattet.
Die Geräte dürfen nur in unbeschädigtem, trockenem und sauberem Zustand eingebaut
und betrieben werden.
4 Konformität zu Normen und Bestimmung
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com
5 Funktion des Leitungsschutzschalters Typ 8562/5
Der Leitungsschutzschalter der Reihe 8562 schützt Leitungen und Kabel gegen Überlast
und Kurzschluss in explosionsgefährdeten Bereichen. Er ist für den Einbau in Gehäuse
der Zündschutzart erhöhte Sicherheit „e“ vorgesehen.
Beachten Sie als Anwender:
die nationalen und örtlichen Sicherheits- und Unfallverhütungsvorschriften,
die nationalen und örtlichen Montage- und Errichtungsvorschriften 
(z.B. IEC/EN 60079-14),
die allgemein anerkannten Regeln der Technik,
die Sicherheitshinweise und Angaben dieser Betriebsanleitung,
die Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder,
die Hinweisschilder auf dem Gerät,
dass Beschädigungen des Gerätes den Explosionschutzschutz aufheben können.

Technische Daten
4149909 / 8562604300
2014-06-04·BA00·III·de·07
Leitungsschutzschalter
8562/5
6 Technische Daten
Ausführung Wechselstromautomaten Allstromautomaten
Explosionsschutz
Gasexplosionsschutz
ATEX EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
IECEx Ex d e IIC
Ex d e I
Ex d e IIC
Ex d e I
Bescheinigungen
ATEX PTB 02 ATEX 1049 U PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U IECEx PTB 06.0062U
Bemessungsbetriebsstrom
Polzahl 1-polig, 1-polig + N, 2-polig, 3-polig, 
3-polig + N, 4-polig
1-polig, 2-polig
Bemessungsfrequenz 50 / 60 Hz 50 / 60 Hz DC
Bemessungs-
isolationsspannung
500 V 500 V
Bemessungs-
betriebsspannung
Minimale Spannung Ubmin 12 V AC / DC 12 V AC / DC
Maximale Spannung Ubmax
Lebensdauer
Mechanisch 2x104Schaltspiele 2x104Schaltspiele
Elektrisch 104Schaltspiele 104Schaltspiele
Trennerfunktion ja (IEC/EN 60947-2) ja (IEC/EN 60947-2)
Impulsfestigkeit 6 kV 6 kV
Gebrauchskategorie A (IEC/EN 60947-2) A (IEC/EN 60947-2)
Auslösecharakteristik B 6 ... 40 A
Auslösecharakteristik C/D/Z 0,5 ... 40 A
Auslösecharakteristik B 6 ... 40 A
Auslösecharakteristik C/D 0,5 ... 40 A
Standardausführung
AC DC
1-polig 230 V 48 V
1-polig + N 230 V - -
2-polig 230 / 400 V 110 V 1)
3-polig 230 / 400 V - -
3-polig + N 230 / 400 V - -
4-polig 230 / 400 V - -
1) 2 Pole in Reihe
UL-Ausführung
1-polig 277 V 2) 60 V 2)
1-polig 230 V 3) 60 V 3)
2-polig 277 / 480 V 2) 125 V 2)
2-polig 230 / 400 V 3) 125 V 3)
3-polig 277 / 480 V 2) 125 V 2)
3-polig 230 / 400 V 3) 125 V 3)
2) gem. UL 1077
3) gem. EN 60898
Standardausführung
AC DC
1-polig 230 V 220 V
1-polig + N - - - -
2-polig 230 / 400 V 220 V
440 V 1)
1) 2 Pole in Reihe
AC 250 V / 440 V
DC 53 V / 120 V
AC 250 V / 440 V
DC 250 V / 440 V

149909 / 8562604300
2014-06-04·BA00·III·de·07
Technische Daten
5
Leitungsschutzschalter
8562/5
Auslösecharakteristik
08903E01
11514E01

Technische Daten
6149909 / 8562604300
2014-06-04·BA00·III·de·07
Leitungsschutzschalter
8562/5
Auslösecharakteristik
Selektivitätsklasse 3 (IEC/EN 60898)
Ansprechwert der
Kurzschlussauslösung
Der Ansprechwert der Kurzschlussauslösung liegt bei Gleichspannung um ca. 40 % höher als bei
Wechselspannung mit 50 / 60 Hz
Bemessungsschaltvermögen
Schaltvermögen 6 kA bzw. 10 kA
Ausführung Leitungsschutzschalter, strombegrenzend mit themischem und magnetischem Auslöser
01546E01
Auslöseband Z-Charakteristik
Wechselstrom
Pole

Reihe mit 6 kA Reihe mit 10 kA
Spannung
(V)
Strom
(kA)
Spannung
(V)
Strom
(kA)
AC gem. IEC/EN
60898
1 - 4 Icn 230 / 240 6 Icn 230 / 240 10
AC gem. IEC/EN
60947-2
1I
cu 240 10 Icu 240 15
1+N,
2
Icu 127 30 Icu 127 40
240 20 240 30
415 10 415 15
3, 4 Icu 240 20 Icu 240 30
415 10 415 15
DC gem. IEC/EN
60947-2 
(Zeitkonstante 15 ms)
1I
cu /
Ics
60 20 Icu /
Ics
60 25
2 125 25 125 30
Allstrom
AC gem. IEC/EN
60898
1I
cn 230 6
2I
cn 230 / 400 6
1, 2 Icn 120 10
2, 3 Icn 240 10
DC gem. 
IEC/EN 60898
1I
cu /
Ics
220 6
2 220 / 440 6
1I
cn 125 10
1, 2 Icn 220 6
2I
cn 250 10
2I
cn 440 6

149909 / 8562604300
2014-06-04·BA00·III·de·07
Technische Daten
7
Leitungsschutzschalter
8562/5
Charakteristik
Backup-Schutz Um Leitungsschutzschalter in leistungsstarken Netzen gegen hohe Kurzschlussströme zu
sichern, müssen Schmelzsicherungen vorgeschaltet werden. Diese sichern die
Leitungsschutzschalter gegen Kurzschlussströme von bis zu 50 kA. Im Kurzschlussfall schalten
beide Schutzorgane gemeinsam ab, so dass der Schutzschalter nicht zerstört wird und voll
funktionsfähig bleibt.
Umgebungstemperatur - 20 ... + 60 °C Bei abweichendem Temperaturbereich bitte Korrekturfaktor beachten!
Charakteristik
nach 
IEC/EN 60898
ZB C D
Bemessungs-
betriebsstrom-
bereich
0,5 ... 32 A 6 ... 32 A 0,5 ... 32 A 0,5 ... 32 A
Lasten > Halbleiter-
bauelemente
> Elektroheizung
> Beleuchtung
> Steckdosen
> Steuerstromkreise
u. a.
> Betriebsmittel
> Leuchtengruppen
> Motoren
> Transformatoren
u. a.
> Betriebsmittel
> schwer
anlaufende
Motoren
u. a.
Bezugstemperatur 20 °C 30 °C 30 °C 30 °C 30 °C
Thermischer 
Überlastauslöser
1,05
... 
1,2 In
1,13 
... 
1,45 In
1,13 ... 1,45 In1,13 ... 1,45 In1,13 ... 1,45 In
Thermischer 
Überlastauslöser
135% UL
-- -- -- 1,13 ... 1,35 In--
Magnetauslöser 2 ... 3 In3 ... 5 In5 ... 10 In10 ... 20 In
Nachgeordneter Leitungsschutzschalter
Typ Auslöse-
charakteristik
C, D B, Z B, C, D, Z
Bemessungs-
betriebsstrom
Ith (A)
Vorgeordnete Sicherung Typ gG
minimaler Bemessungs-
betriebsstrom (A)
maximaler 
Bemessungs-
betriebsstrom (A)
8562/5 1 4 - - - -
28 63
310
6 201080
10 25 16
16 40 20
20 50 32 100
25 63 40
32 80 50
40 100 50 125

Technische Daten
8149909 / 8562604300
2014-06-04·BA00·III·de·07
Leitungsschutzschalter
8562/5
Korrekturfaktor
Schutzart Schutzgrad nach IEC/EN 60529
Anschlüsse IP20
Material
Gehäuse Epoxidharz
Gewicht
Hilfsschalter

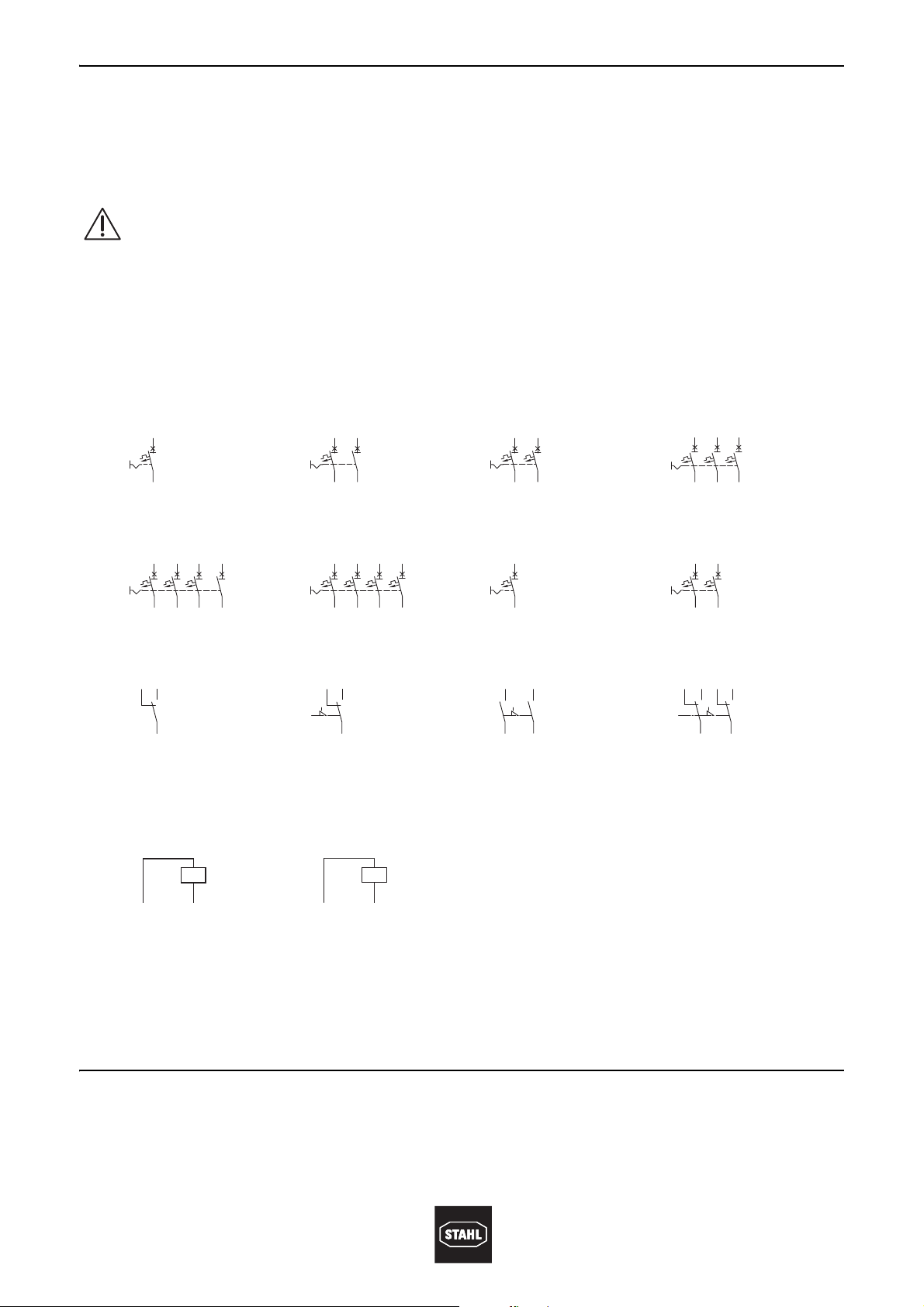

Ausführung siehe Schaltbilder
Fehlersignalschalter Der Fehlersignalschalter meldet selbständiges Schalten des Schutzorgans bei Überlast oder
Kurzschluss.
Hilfsschalter Der Hilfsschalter meldet den Status des Schutzorgans (EIN/AUS), unabhängig davon, ob manuell
oder automatisch geschaltet wird.
Korrekturfaktoren für die von 30 oC abweichenden Umgebungstemperaturen
10889E00 10887E00
10888E00
Typ 8562/51 520 g
Typ 8562/52 1040 g
Typ 8562/53 1400 g
Typ 8562/54 2050 g
Bemessungsbetriebsstrom [A] AC-14 230 V AC 5 A
DC-12 60 V DC 1 A
DC-12 48 V DC 2 A
DC-12 24 V DC 4 A
Mininmale Schaltspannung AC 24 V
DC 24 V
Minimaler Schaltstrom AC 10 mA
DC 200 mA
Bemessungsgrenzkurzschluss-
strom: Back-up-Schutz durch
Schmelzsicherung 6 A gG
1 kA

149909 / 8562604300
2014-06-04·BA00·III·de·07
Technische Daten
9
Leitungsschutzschalter
8562/5
Fernauslöser Der Fernauslöser öffnet das angeschlossene Schutzorgan, wenn er angesteuert wird.
Unterspannungsauslöser Der Unterspannauslöser löst bei Spannungseinbruch unter 50% der
Bemessungsbetriebsspannung (0,5 x Ue) den Leitungsschutzschalter aus.
Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem 
Hersteller.
Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage.
Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses.
Tauschen Sie den Leitungsschutzschalter nach Ablauf der Lebensdauer aus, um die
Schutzfunktion weiterhin zu gewährleisten.
Vorgeordnete Sicherung/nachgeordneter Leitungsschutzschalter für Back-up Schutz 
Icc max : 100 kA (80 kA, 400 V mit Schmelzsicherung)
Bemessungsbetriebsspannung AC 110 / 415 V
DC 110 / 125 V
AC 24 / 60 V
DC 24 / 48 V
Auslösezeit < 10 ms
Bemessungsbetriebsspannung AC 240 V
AC/DC 12 V
AC/DC 24 V
AC/DC 48 V
Auslösezeit < 150 ms

Anordnung und Montage
10 149909 / 8562604300
2014-06-04·BA00·III·de·07
Leitungsschutzschalter
8562/5

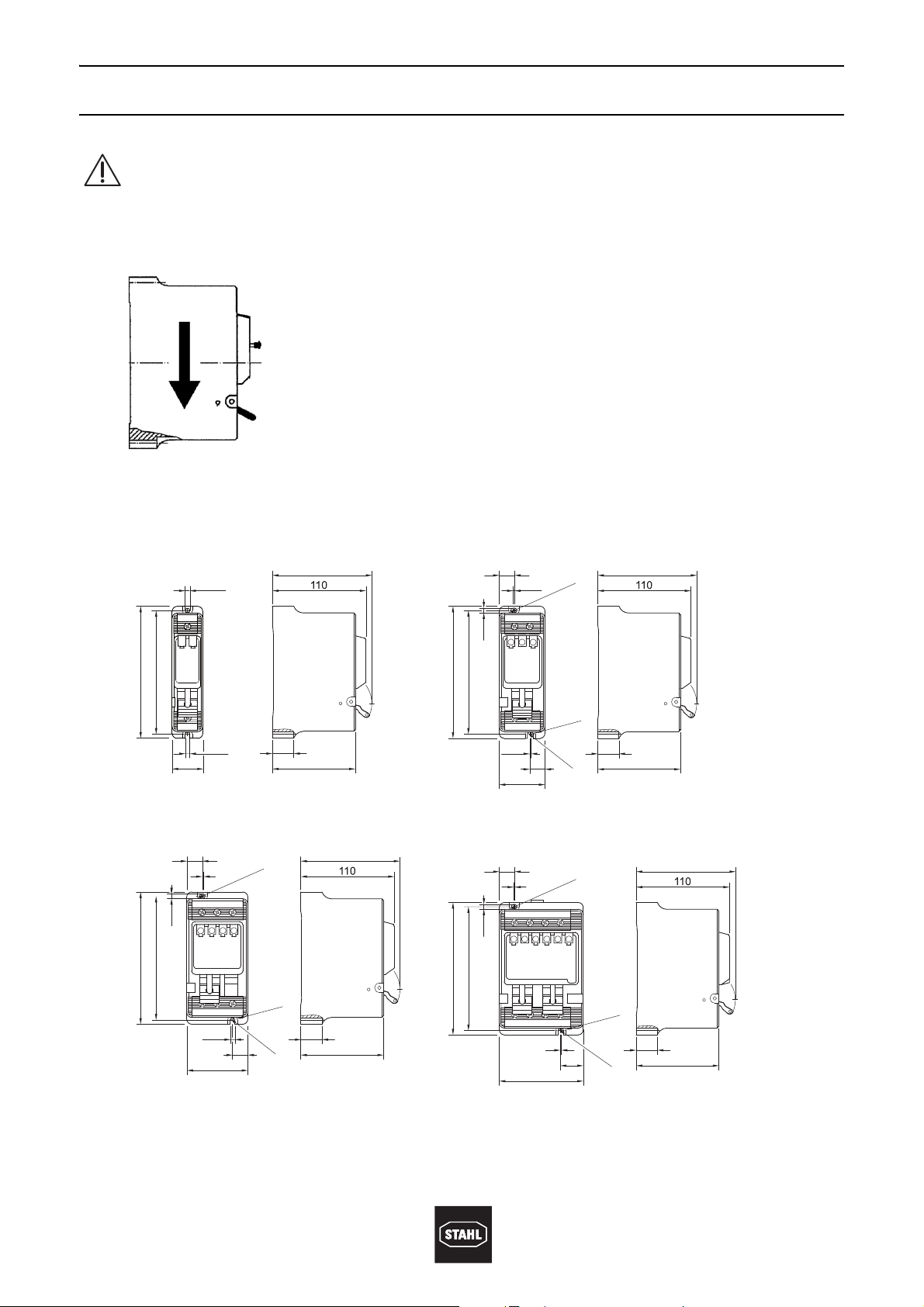

7 Anordnung und Montage
7.1 Einbaulage
7.2 Maßzeichnungen
Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. 
Sie müssen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden,
z.B. in ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH.
04934T00
vertikal,
Griff unten
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
04733E00 04734E00
LS-Schalter 8562/51-... LS-Schalter 8562/52-...
04735E00 04736E00
LS-Schalter 8562/53-... LS-Schalter 8562/54-...
Ø5,50
117
36 97,50
25
156
146
5,50
R5,50
1,50
18 117
18
R5,50
R2,75
1,50
54
97,50
25
156
146
5,50
117
97,50
25
R5,50
1
18
156
146
5,50
18
R2,75
5,50
72
R5,50
117
97,50
25
156
146
5,50
R5,50
1
18
R5,50
R2,75
1
27
99

149909 / 8562604300
2014-06-04·BA00·III·de·07
Installation
11
Leitungsschutzschalter
8562/5
8 Installation
8.1 Netzanschluss
8.2 Nennanschlussquerschnitte
Verwendbar sind ein-, mehr- oder feindrähtige Kupferleiter. Unter eine Anschlussklemme
können 1 oder 2 Leiter installiert werden. Bei eindrähtigen Leitern müssen beide Leiter
den gleichen Querschnitt aufweisen sowie aus dem gleichen Material bestehen. 
Vorbereitende Maßnahmen sind vor dem Leiteranschluss nicht notwendig.
Führen Sie den Leitungsanschluss mit besonderer Sorgfalt durch.
Stellen Sie durch geeignete Auswahl der verwendeten Leitungen sowie durch die Art
der Verlegung sicher, dass die maximal zulässigen Leitertemperaturen nicht über-
schritten werden.
Halten Sie zur Sicherstellung der Kriechstrecke beim Abisolieren die Länge von 10, 17
bzw. 21 mm genau ein (siehe Kapitel „Nennanschlussquerschnitte“).
Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden!
Bei Direktanschluss sind nur wärmebeständige Leitungen zulässig.
Bei Verwendung von Aderendhülsen müssen diese mit geeignetem Werkzeug
aufgebracht werden.
Leiter Hauptkontakt-Klemmen Hilfskontakt-Klemmen
eindrähtig 2 x 1,5 ... 10 mm2*
04935T00
2 x 0,75 ... 2,5 mm2
04937T00
1 x 10 mm2
(Leiterende abwinkeln)
04938T00 04939T00
fein- und mehrdrähtig 2 x 1,5 ... 6 mm2
04940T00
2 x 0,75 ... 1,5 mm2
04941T00
zulässige Drehmomente zu
den genannten Klemm-
möglichkeiten*
3,0 Nm 1,0 ... 1,2 Nm
*zulässiges Drehmoment für
Leitung 10 mm2eindrähtig
3,0 Nm

Inbetriebnahme
12 149909 / 8562604300
2014-06-04·BA00·III·de·07
Leitungsschutzschalter
8562/5
Hinweis: Hilfskontakte können über die Hauptkontakt-Klemmen herausgeführt werden.
Querschnitt beachten
Klemmenbezeichnung beachten
8.3 Geräteschaltpläne
Das Gerät nach Typenschild anschließen. Es ist darauf zu achten, dass der Neutralleiter
richtig angeschlossen wird.
9 Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass
das Gerät vorschriftsmäßig installiert wurde,
der Anschluss ordnungsgemäß ausgeführt,
das Gerät nicht beschädigt ist,
alle Schrauben und Muttern
fesangezogen sind.
HINWEIS
Im Rahmen der durchgeführten Installation muss der feste Sitz der Klemmverbindung
nach IEC/EN 60079-14, -17 überprüft werden.Gegebenenfalls sind 
die Klemmverbindungen mit den entsprechenden Drehmomenten nachzuziehen.
Schaltbild
07614E00 07613E00 07612E00 07611E00
1-polig 1-polig + N 2-polig 3-polig
07610E00 11537E00 14628E00 14629E00
3-polig + N 4-polig Allstrom +/-, 1-polig Allstrom +/-, 2-polig
11536E00 07618E00 12218E00 12219E00
Hilfskontakt 1 W Fehlersignalkontakt
1 W
Hilfskontakt 1 S
Fehlersignalkontakt
1 S
Hilfskontakt 1 W
Fehlersignalkontakt
1 W
12220E00 12221E00
Fernauslöser Unterspannungs-
auslöser
1/2
2/1
2/1
N
1/2
N
2/1 4/3
1/2 3/4
2/1 4/3
1/2 3/4
6/5
5/6
2/1 4/3
1/2 3/4
6/5
N
5/6
N
2/1 4/3
1/2 3/4
6/5 8/7
5/6 7/8
2
+1
+1 -3
24
96
95
98
06
05
08
05
08
98
95
0595
08980696
C2 C1
U>
D1D2
U<

149909 / 8562604300
2014-06-04·BA00·III·de·07
Instandhaltung
13
Leitungsschutzschalter
8562/5
10 Instandhaltung
10.1 Wartung
Überprüfen Sie im Rahmen der Wartung:
die untergeklemmten Leitungen auf festen Sitz,
das Kunststoffgehäuse auf Rissbildung und andere sichtbare Schäden,
die Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0,
die Rückstellfunktion des Schaltgriffs,
die bestimmungsgemäße Funktion.
Wartungsintervalle
Prüfen Sie die explosionsgeschützten Schaltgeräte regelmäßig auf ihren ordnungs-
gemäßen Zustand hinsichtlich der Montage, der Installation und des Betriebes.
Art und Umfang der Prüfungen entnehmen Sie den entsprechenden Vorschriften 
(z.B. IEC/EN 60079-14). Bemessen Sie die Fristen so, dass entstehende Mängel in der
Anlage rechtzeitig festgestellt werden können.
Beziehen Sie folgende Punkte zur Bestimmung der Prüfintervalle ein:
Betriebsbedingungen (Auslastungsgrad der Leitungsschalter, Fehlbedienung)
Herstellerangaben in der technischen Dokumentation (mechanische und elektrische
Lebensdauer)
größere Veränderung in der Gesamtanlage (z.B. Änderung der Zoneneinteilung)
Mängelbeseitigung
Setzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!)
Tauschen Sie das Gerät aus!
11 Transport und Lagerung
Transport und Lagerung sind nur in Originalverpackung gestattet.
12 Entsorgung
Wartungs- und Instandsetzungsarbeiten an den Geräten dürfen nur von dazu befugtem
und entsprechend geschultem Personal durchgeführt werden.
Schalten Sie die Geräte vor Beginn der Wartungsarbeiten spannungsfrei.
Beachten Sie auch die geltenden nationalen Bestimmungen im Einsatzland!
Festgestellte Mängel, die sich auf den Explosionsschutz auswirken, müssen sofort 
beseitigt werden:
Beachten Sie die nationalen Abfallbeseitigungsvorschriften.

Operating Instructions
Miniature 
Circuit-Breaker
> 8562/5

Contents
2149909 / 8562604300
2014-06-04·BA00·III·en·07
Miniature Circuit-Breaker
8562/5
1 Contents
1 Contents ................................................................................................................2
2 General Information ...............................................................................................2
3 Safety Instructions .................................................................................................3
4 Conformity with standards and regulations ...........................................................3
5 Function of Miniature Circuit-Breaker Type 8562/5 ...............................................3
6 Technical Data ......................................................................................................4
7 Arrangement and Assembly ................................................................................10
8 Installation ...........................................................................................................11
9 Commissioning ....................................................................................................12
10 Servicing ..............................................................................................................13
11 Transport and Storage ........................................................................................13
12 Disposal ...............................................................................................................13
13 EC Declaration of Conformity ..............................................................................14
2 General Information
2.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Operating Instructions Information
ID-No.: 149909 / 8562604300
Publication Code: 2014-06-04·BA00·III·en·07
Subject to alterations.
2.3 Symbols
Warning!
This symbol indicates advice which, if ignored, puts your health or the ability of the 
device or components to function at risk.
Note
This symbol indicates important additional informations, tips and recommendations.

149909 / 8562604300
2014-06-04·BA00·III·en·07
Safety Instructions
3
Miniature Circuit-Breaker
8562/5
3 Safety Instructions
The most important safety instructions are summarized in this section. They supplement
the corresponding regulations which the staff responsible must study.
When working in areas, subject to explosion hazards, the safety of personnel and plant
depends on complying with all relevant safety regulations. Assembly and maintenance
staff working on installations therefore have a particular responsibility. They require 
precise knowledge of the applicable standards and regulations.
Use the miniatur circuit-breakers in accordance with their designated use and for their
intended purpose only (see “Function of Miniature Circuit-Breaker Type 8562/5“ on 
page 3). Incorrect or impermissible use or non-compliance with these instructions 
invalidates our warranty provision. No modifications or alterations to the devices 
impairing their explosion protection are permitted. The miniatur circuit-breakers must only
be fitted and operated if they are undamaged, dry and clean.
4 Conformity with standards and regulations
See certificates and EC Declaration of Conformity: www.stahl-ex.com
5 Function of Miniature Circuit-Breaker Type 8562/5
The Series 8562 Miniature Circuit-Breaker protects cables against overload and 
short-circuit in hazardous areas. It is designed for fitting into an enclosure with type of 
protection increased safety „e“.
As a user, please observe:
national and local safety and accident prevention regulations,
national and local assembly and installation regulations (e.g. IEC/EN 60079-14),
generally recognised technical regulations,
safety instructions and information in these operating instructions,
characteristic values and rated operating conditions on the rating and data plates,
instruction plates on the unit,
that any damage can invalidate the Ex-protection.

Technical Data
4149909 / 8562604300
2014-06-04·BA00·III·en·07
Miniature Circuit-Breaker
8562/5
6 Technical Data
Version AC MCBs AC / DC MCBs
Explosion protection
Gas explosion protection
ATEX EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
IECEx Ex d e IIC
Ex d e I
Ex d e IIC
Ex d e I
Certificates
ATEX PTB 02 ATEX 1049 U PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U IECEx PTB 06.0062U
Rated operational current
No. of poles 1 pole, 1 pole + N, 2 pole, 3 pole, 3 pole + N, 
4 pole
1 pole, 2 pole
Rated frequency 50 / 60 Hz 50 / 60 Hz DC
Rated insulation voltage 500 V 500 V
Rated operational voltage
Minimal Voltage Ubmin 12 V AC / DC 12 V AC / DC
Maximal Voltage Ubmax
Service life
Mechanical 2x104switching cycles 2x104switching cycles
Electrical 104switching cycles 104switching cycles
Isolation function yes (IEC/EN 60947-2) yes (IEC/EN 60947-2)
Pulse resistance 6 kV 6 kV
Utilization category A (IEC/EN 60947-2) A (IEC/EN 60947-2)
Tripping characteristic B 6 ... 40 A
Tripping characteristic C/D/Z 0.5 ... 40 A
Tripping characteristic B 6 ... 40 A
Tripping characteristic C/D 0,5 ... 40 A
Standard version
AC DC
1 pole 230 V 48 V
1 pole + N 230 V - -
2 pole 230 / 400 V 110 V 1)
3 pole 230 / 400 V - -
3 pole + N 230 / 400 V - -
4 pole 230 / 400 V - -
1) 2 poles in series
UL-Version
1 pole 277 V 2) 60 V 2)
1 pole 230 V 3) 60 V 3)
2 pole 277 / 480 V 2) 125 V 2)
2 pole 230 / 400 V 3) 125 V 3)
3 pole 277 / 480 V 2) 125 V 2)
3 pole 230 / 400 V 3) 125 V 3)
1) acc. to UL 1077
2) acc. to EN 60898
Standard version
AC DC
1 pole 230 V 220 V
1 pole + N - - - -
2 pole 230 / 400 V 220 V
440 V 1)
1) 2 poles in series
AC 250 V / 440 V
DC 53 V / 120 V
AC 250 V / 440 V
DC 250 V / 440 V

149909 / 8562604300
2014-06-04·BA00·III·en·07
Technical Data
5
Miniature Circuit-Breaker
8562/5
Tripping characteristic curves
08903E02
11514E02
