Stahl 8562/5 User manual

Betriebsanleitung/Operating Instructions
Fehlerstromschutz-
schalter
Residual current
circuit-breaker
> 8562/5

Betriebsanleitung
Fehlerstromschutz-
schalter
> 8562/5

Inhaltsverzeichnis
2149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Sicherheitshinweise ...............................................................................................3
4 Normenkonformität ................................................................................................3
5 Funktion des Fehlerstromschutzschalters Typ 8562/5 ..........................................3
6 Technische Daten .................................................................................................4
7 Anordnung und Montage .......................................................................................6
8 Installation .............................................................................................................7
9 Inbetriebnahme .....................................................................................................9
10 Instandhaltung .......................................................................................................9
11 Transport und Lagerung ......................................................................................10
12 Entsorgung ..........................................................................................................10
13 EG-Baumusterprüfbescheinigung (1. Seite) ........................................................11
14 EG-Konformitätserklärung ...................................................................................12
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon: [phone]
Telefax: [phone]
Internet: www.stahl.de
2.2 Angaben zur Betriebsanleitung
ID-NR.: 149912 / 8562605300
Publikationsnummer: S-BA-8562-03-de-20/11/2008
Technische Änderungen vorbehalten.
2.3 Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit oder
die Funktionsfähigkeit des Gerätes bzw. der Komponente gefährdet ist.
)Hinweis
Diese Grafik kennzeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen.

149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Sicherheitshinweise
3
Fehlerstromschutzschalter
8562/5
3 Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst. Es er-
gänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche Personal
verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und
Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage-
und Wartungspersonal trägt deshalb eine besondere Verantwortung. Voraussetzung ist
die genaue Kenntnis der geltenden Vorschriften und Bestimmungen.
Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz-
zweck (siehe “Funktion des Fehlerstromschutzschalters Typ 8562/5“ auf Seite 3). Feh-
lerhafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser
Betriebsanleitung schließen eine Gewährleistung unsererseits aus. Umbauten und Ver-
änderungen an den Geräten, die den Explosionsschutz betreffen, sind nicht gestattet.
Die Geräte dürfen nur in unbeschädigtem, trockenem und sauberem Zustand eingebaut
und betrieben werden.
4 Normenkonformität
Die Geräte entsprechen den folgenden Normen bzw. der folgenden Richtlinie:
XRichtlinie 94/9/EG
XIEC/EN 61008
XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7
5 Funktion des Fehlerstromschutzschalters Typ 8562/5
Der Fehlerstromschutzschalter der Reihe 8562 schützt Personen in explosionsgefährde-
ten Bereichen. Er schaltet elektrische Anlagen in einer sehr kurzen Abschaltzeit beim
Überschreiten des Auslösestromes ab. Er ist für den Einbau in Gehäuse der Zündschutz-
art „Erhöhte Sicherheit e“ vorgesehen.
Beachten Sie als Anwender:
Xdie nationalen Sicherheits- und Unfallverhütungsvorschriften,
Xdie nationalen Montage- und Errichtungsvorschriften (z.B. IEC/EN 60079-14),
Xdie allgemein anerkannten Regeln der Technik,
Xdie Sicherheitshinweise und Angaben dieser Betriebsanleitung,
Xdie Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder,
Xdie Hinweisschilder auf dem Gerät,
Xdass Beschädigungen des Gerätes den Explosionschutzschutz aufheben können.
)Die Geräte sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2
zugelassen.

Technische Daten
4149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
6 Technische Daten
Explosionsschutz
Gasexplosionsschutz
ATEX EII 2 G Ex de IIC
EI M 2 Ex de I
IECEx Ex de IIC bzw Ex de I
Bescheinigungen
ATEX PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U
Elektrische Daten
Auslösezeit bei
Bemessungsfehlerstrom
< 40 ms
Bemessungsbetriebs-
spannung
Minimale
Spannung Ubmin
Maximale
Spannung Ubmax
Bemessungsbetriebs-
strom und
Nennfehlerstrom
Betriebstemperatur-
bereich
- 20 °C ... + 40 °C
Korrekturfaktor
Polzahl 2-polig; 4-polig
Hinweis geeignet für Wechsel- und pulsierenden Gleichstrom. Der Schalter besitzt eine von außen
bedienbare Prüftaste, mit der die Funktion des FI-Schutzschalters geprüft wird. Selektiver FI-
Schutzschalter auf Anfrage.
Einspeisung oben / unten
Geräte-Ausführung Typ A, Pulsstrom sensitiv nach IEC/EN 61008
Bemessungsfrequenz 50 Hz / 60 Hz
Bemessungsschalt-
vermögen
500 A (oder 10 x In)
Bemessungsfehlerschalt-
vermögen I∆m
500 A (oder 10 x In)
Bedingter
Bemessungskurzschluss-
strom INC
6000 A
2-polig: 230 V, AC
4-polig: 230 / 400 V, AC
2-polig: 115 V, AC
4-polig: 180 V, AC
2-polig: 265 V, AC
4-polig: 455 V, AC
2-polig (54 mm): IN= 16 A; I∆N= 10 mA
IN= 25 A/40 A; I∆N= 30/100/300/500 mA
4-polig (99 mm): IN= 25 A/40 A; I∆N= 30/100/300/500 mA

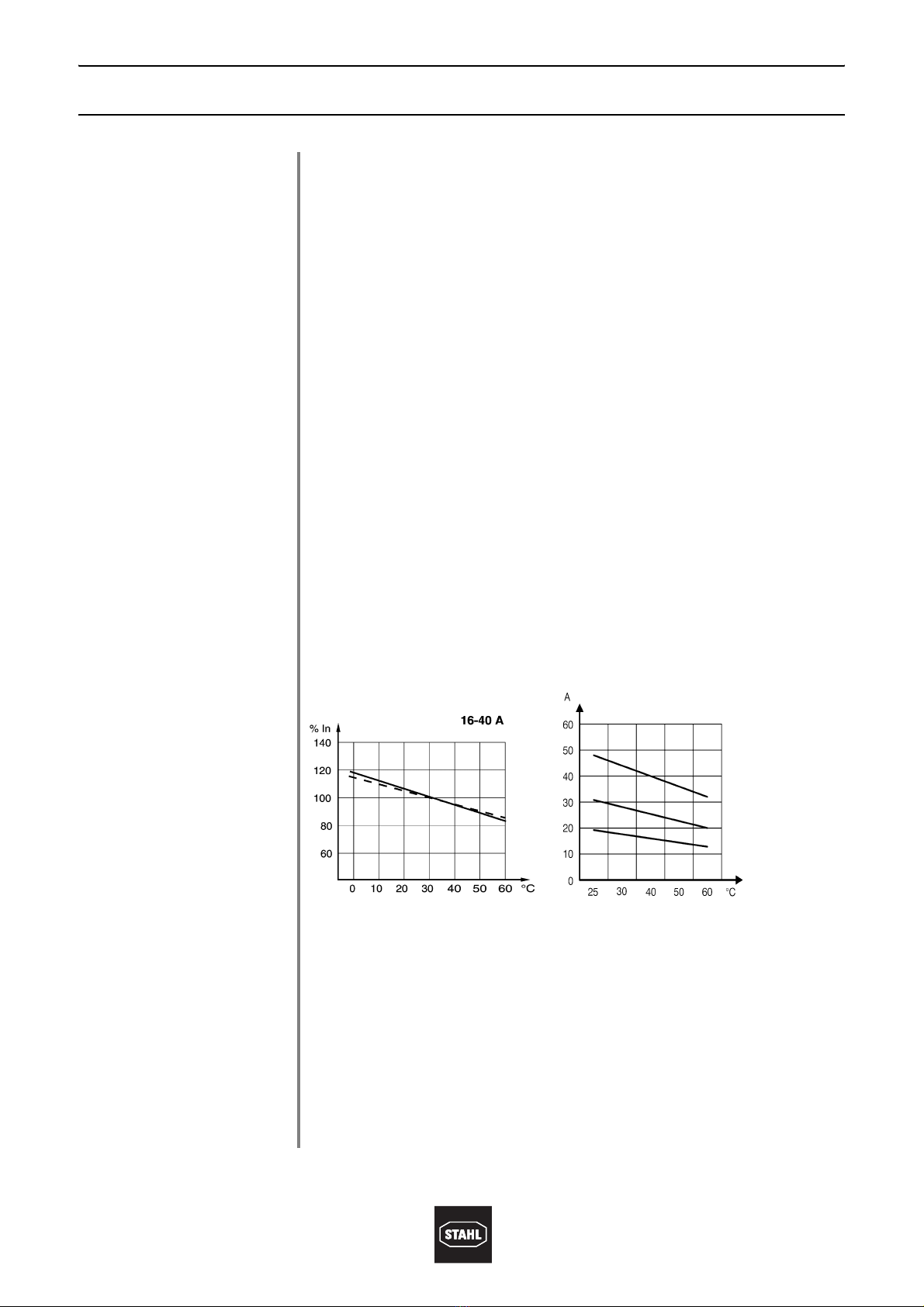

Korrekturfaktoren für die von 30 oC abweichenden Umgebungstemperaturen
10888E00 04000E00

149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Technische Daten
5
Fehlerstromschutzschalter
8562/5
Bedingter
Bemessungsfehler-
kurzschlussstrom I∆C
10000 A
Trennerfunktion Ja (nach IEC/EN 61008)
Mechanische Daten
Material
Gehäuse Epoxidharz oder Polyesterharz
Anschlussklemmen
Schutzart
Lebensdauer
mechanisch 105Schaltspiele
elektrisch 105Schaltspiele
Stoßfestigkeit 250 A, 8 / 20 ms
Hilfsschalter
Ausführung Möglichkeiten: Hiko 1 Wechsler oder/und Fehlersignalkontakt 1 Wechsler. Hiko 1 Schließer und
Fehlersignal 1 Schließer
Bemessungsbetriebs-
spannung
max. 240 V AC
Hilfsschalter Der Hilfsschalter meldet den Status des Schutzorgans (EIN/AUS), unabhängig davon, ob manuell
oder automatisch geschaltet wird.
Anschlussart 1,5 mm2Bügelklemmen
Hauptkontakte 1,5 ... 10 mm2Bügelklemmen
Hilfskontakte 1,5 mm2Bügelklemmen
Anschlüsse IP20
Bemessungsbetriebsstrom,
Nennstrom [A]
AC 14 240 V AC 5 A
DC 12 60 V DC 1 A
DC 12 48 V DC 2 A
DC 12 214 V DC 4 A
Mininmale Schaltspannung AC 24 V
DC 24 V
Minimaler Schaltstrom AC 10 mA
DC 200 mA
Bemessungsgrenzkurzschlussstro
m: Back-up-Schutz durch
Schmelzsicherung 6 A gG
1 kA

Anordnung und Montage
6149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5

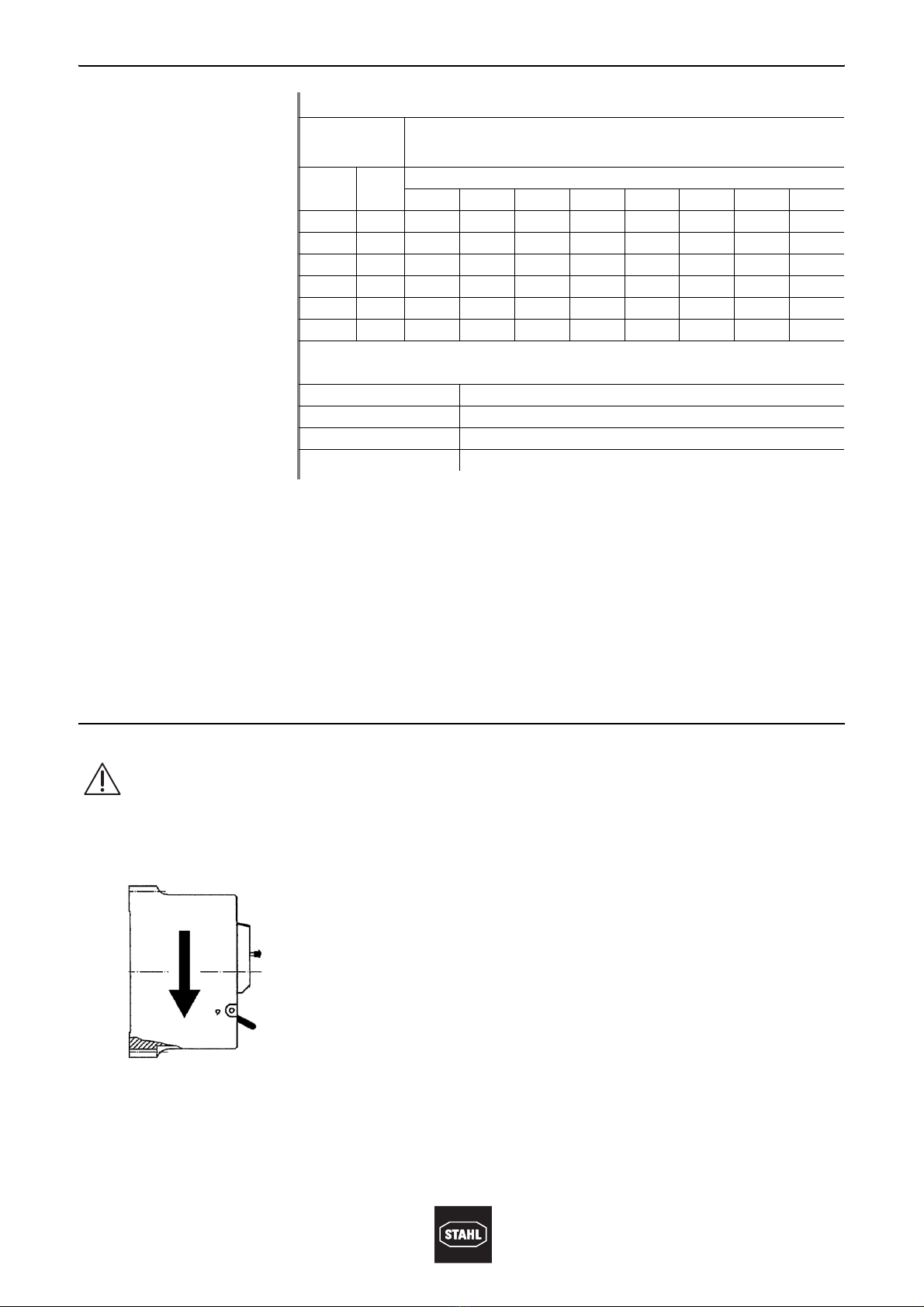

7 Anordnung und Montage
7.1 Einbaulage
Kurzschlussschutz
)Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Her-
steller.
Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage.
)Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses.
)Tauschen Sie den Fehlerstromschutzschalter nach Ablauf der Lebensdauer aus, um die
Schutzfunktion weiterhin zu gewährleisten.
Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. Sie müs-
sen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden, z.B. in
ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH.
04934T00
vertikal,
Klemmen 1, 3, 5 unten
Maximalwerte des bedingten Kurzschlussstromes
Nachgeordneter
Fehlerstromschal
ter
Vorgeordnete Sicherung Typ gG
Typ IN[A] Sicherungsnennwerte
16 A 25 A 32 A 40 A 50 A 63 A 80 A 100 A
8562/52 16 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
2-polig 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
8562/54 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
4-polig 40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
Überlastüberwachung
Typ 8562/5 Schmelzsicherung gG
16 A 10 A
25 A 20 A
40 A 32 A

149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Installation
7
Fehlerstromschutzschalter
8562/5
7.2 Maßzeichnungen
8 Installation
8.1 Netzanschluss
(alle Maße in mm) - Änderungen vorbehalten
04644E00 04646E00 04645E00
FI - Schutzschalter, 2-polig,
8562/52-...
FI - Schutzschalter, 2-polig + 1 Hiko,
8562/53-...
FI - Schutzschalter, 4-polig,
8562/54-...
Führen Sie den Leitungsanschluss mit besonderer Sorgfalt durch.
Stellen Sie durch geeignete Auswahl der verwendeten Leitungen sowie durch die Art
der Verlegung sicher, dass die maximal zulässigen Leitertemperaturen nicht überschrit-
ten werden.
Halten Sie zur Sicherstellung der Kriechstrecke beim Abisolieren die Länge von 10, 17
bzw. 21 mm genau ein (siehe Kapitel „Nennanschlussquerschnitte“).
Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden!
Bei Direktanschluss sind nur wärmebeständige Leitungen zulässig.

Installation
8149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
8.2 Nennanschlussquerschnitte
Verwendbar sind ein-, mehr- oder feindrähtige Kupferleiter. Unter eine Anschlussklemme
können 1 oder 2 Leiter installiert werden. Bei eindrähtigen Leitern müssen beide Leiter
den gleichen Querschnitt aufweisen sowie aus dem gleichen Material bestehen. Vorbe-
reitende Maßnahmen sind vor dem Leiteranschluss nicht notwendig.
8.3 Geräteschaltpläne
Geräteschaltpläne mit Anschlussbezeichnung
Die Zuleitung kann von Oben wie auch von Unten angeschlossen werden. Es ist darauf
zu achten, dass der Neutralleiter richtig angeschlossen wird.
)Bei Verwendung von Aderendhülsen müssen diese gasdicht und mit geeignetem
Werkzeug aufgebracht werden.
Leiter Hauptkontakt-Klemmen Hilfskontakt-Klemmen
eindrähtig 2 x 1,5 ... 10 mm2*
04935T00
2 x 0,75 ... 2,5 mm2
04937T00
1 x 10 mm2
(Leiterende abwinkeln)
04938T00 04939T00
fein- und mehrdrähtig 2 x 1,5 ... 6 mm2
04940T00
2 x 0,75 ... 1,5 mm2
04941T00
zulässige Drehmomente zu
den genannten Klemmmög-
lichkeiten*
1,8 ... 2,0 Nm 1,0 ... 1,2 Nm
*zulässiges Drehmoment für
Leitung 10 mm2eindrähtig
2,5 Nm
07607E00 09459E00 11536E00 07618E00
2-polig 4-polig Hilfskontakt 1 W Fehlersignalkontakt 1 W
96
95
98
05
06 08

149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Inbetriebnahme
9
Fehlerstromschutzschalter
8562/5
9 Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass
Xdas Gerät vorschriftsmäßig installiert wurde,
Xder Anschluss ordnungsgemäß ausgeführt,
Xdas Gerät nicht beschädigt ist,
Xalle Schrauben und Muttern fest angezogen sind.
10 Instandhaltung
10.1 Wartung
Überprüfen Sie im Rahmen der Wartung:
Xdie untergeklemmten Leitungen auf festen Sitz,
Xdas Kunststoffgehäuse auf Rissbildung und andere sichtbare Schäden,
Xdie Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0,
Xdie Rückstellfunktion des Schaltgriffs,
Xdie bestimmungsgemäße Funktion.
Wartungsintervalle
Prüfen Sie die explosionsgeschützten Schaltgeräte regelmäßig auf ihren ordnungsgemä-
ßen Zustand hinsichtlich der Montage, der Installation und des Betriebes.
Art und Umfang der Prüfungen entnehmen Sie den entsprechenden Vorschriften (z.B.
EN 60079-14). Bemessen Sie die Fristen so, dass entstehende Mängel in der Anlage
rechtzeitig festgestellt werden können.
Beziehen Sie folgende Punkte zur Bestimmung der Prüfintervalle ein:
XBetriebsbedingungen (Auslastungsgrad der Leitungsschalter, Fehlbedienung)
XHerstellerangaben in der technischen Dokumentation (mechanische und elektrische
Lebensdauer)
Xgrößere Veränderung in der Gesamtanlage (z.B. Änderung der Zoneneinteilung)
Mängelbeseitigung
XSetzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!)
XBeseitigen Sie die Mängel!
XNehmen Sie das Gerät in Betrieb.
Wartungs- und Instandsetzungsarbeiten an den Geräten dürfen nur von dazu befugtem
und entsprechend geschultem Personal durchgeführt werden.
Schalten Sie die Geräte vor Beginn der Wartungsarbeiten spannungsfrei.
)Beachten Sie auch die geltenden nationalen Bestimmungen im Einsatzland!
Festgestellte Mängel, die sich auf den Explosionsschutz auswirken, müssen sofort be-
seitigt werden:

Transport und Lagerung
10 149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
11 Transport und Lagerung
Transport und Lagerung sind nur in Originalverpackung gestattet.
12 Entsorgung
Beachten Sie die nationalen Abfallbeseitigungsvorschriften.

149912 / 8562605300
S-BA-8562-03-de-20/11/2008
EG-Baumusterprüfbescheinigung (1. Seite)
11
Fehlerstromschutzschalter
8562/5
13 EG-Baumusterprüfbescheinigung (1. Seite)

EG-Konformitätserklärung
12 149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
14 EG-Konformitätserklärung

Operating Instructions
Residual current
circuit-breaker
> 8562/5

Contents
2149912 / 8562605300
S-BA-8562-03-en-20/11/2008
Residual current circuit-breaker
8562/5
1 Contents
1 Contents ................................................................................................................2
2 General Information ...............................................................................................2
3 Safety Instructions .................................................................................................3
4 Conformity to Standards ........................................................................................3
5 Function of residual current circuit-breaker type 8562/5 .......................................3
6 Technical Data ......................................................................................................4
7 Arrangement and assembly ..................................................................................6
8 Installation .............................................................................................................7
9 Commissioning ......................................................................................................9
10 Servicing ................................................................................................................9
11 Transport and Storage ........................................................................................10
12 Disposal ...............................................................................................................10
13 CE prototype test certificate (Page 1) .................................................................11
14 Declaration of Conformity ....................................................................................12
2 General Information
2.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Phone: [phone]
Fax: [phone]
Internet: www.stahl.de
2.2 Information regarding the Operating Instructions
ID NO.: 149912 / 8562605300
Publication Code: S-BA-8562-03-en-20/11/2008
We reserve the right to make technical changes without notice.
2.3 Symbols
Warning!
This symbol indicates advice which, if ignored, puts your health or the ability of the de-
vice or components to function at risk.
)Note
This symbol indicates important additional informations, tips and recommendations.

149912 / 8562605300
S-BA-8562-03-en-20/11/2008
Safety Instructions
3
Residual current circuit-breaker
8562/5
3 Safety Instructions
The most important safety instructions are summarized in this section. They supplement
the corresponding regulations which the staff responsible must study.
When working in areas, subject to explosion hazards, the safety of personnel and plant
depends on complying with all relevant safety regulations. Assembly and maintenance
staff working on installations therefore have a particular responsibility. They require
precise knowledge of the applicable standards and regulations.
Use the miniatur circuit-breakers in accordance with their designated use and for their
intended purpose only (see “Function of Residual Current Circuit-Breaker type 8562/5“
on page 3). Incorrect or impermissible use or non-compliance with these instructions
invalidates our warranty provision. No modifications or alterations to the devices
impairing their explosion protection are permitted. The miniatur circuit-breakers must only
be fitted and operated if they are undamaged, dry and clean.
4 Conformity to Standards
The devices comply with the following standards and directive:
XDirective 94/9/EC
XIEC/EN 61008
XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7
5 Function of residual current circuit-breaker type 8562/5
The series 8562 residual current circuit-breaker protects personnel in hazardous areas.
With its very short switch-off time, it switches off electrical equipment when the tripping
current is exceeded. It is designed for fitting into an enclosure with type of protection
„Increased safety e“.
As a user, please observe:
Xnational safety and accident prevention regulations,
Xnational assembly and installation regulations (e.g. IEC/EN 60079-14),
Xgenerally recognised technical regulations,
Xsafety instructions and information in these operating instructions,
Xcharacteristic values and rated operating conditions on the rating and data plates,
Xinstruction plates on the unit,
Xthat any damage can invalidate the Ex-protection.
)The devices are approved for use in areas subject to explosion hazards of zone 1 and 2.

Technical Data
4149912 / 8562605300
S-BA-8562-03-en-20/11/2008
Residual current circuit-breaker
8562/5
6 Technical Data
Explosion protection
Gas explosion protection
ATEX EII 2 G Ex de IIC
EI M 2 Ex de I
IECEx Ex de IIC resp. Ex de I
Certificates
ATEX PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U
Electrical data
Tripping time at rated
tesidual current
< 40 ms
Rated operational voltage
Minimal Voltage Ubmin
Maximal VoltageUbmax
Rated working and
leakage currents
Operating temperature
range
- 20 °C ... + 40 °C
Correction factors
No. of poles 2-pole; 4-pole
Note AC and pulsed DC. The breaker has an external test button for checking earth fault function.
Selective ELCB on request.
Supply above / below
Geräte-Ausführung Type A, pulse current sensitive to IEC/EN 61008
Rated operating frequency 50 Hz / 60 Hz
Rated switching capacities 500 A (or 10 x In)
Residual current
switching-capacity Iãm
500 A (or 10 x In)
Conditional rated short-
circuit current INC
6000 A
2-pole: 230 V, AC
4-pole: 230 / 400 V, AC
2-pole: 115 V, AC
4-pole: 180 V, AC
2-pole: 265 V, AC
4-pole: 455 V, AC
2-pole (54 mm): IN = 16 A; I∆N = 10 mA
IN = 25 A/40 A; I∆N = 30/100/300/500 mA
4-pole (99 mm): IN = 25 A/40 A; I∆N = 30/100/300/500 mA
Correction factors for ambient temperatures other than 30 oC
10888E00 04000E00

149912 / 8562605300
S-BA-8562-03-en-20/11/2008
Technical Data
5
Residual current circuit-breaker
8562/5
Conditional rated residual
short-circuit current IãC
10000 A
Isolation function Yes (to IEC/EN 61008)
Mechanical data
Material
Enclosure Epoxy resin
Terminals
Type of protection
Life
mechanical 105switching cycles
electrical 105switching cycles
Impact strength 250 A, 8 / 20 ms
Auxiliary switch
Version Options: 1 CO or/and 1 CO as a fault indication contact.1 NO and 1 NO as a fault indication
contact.
Rated working voltage max. 240 V AC
Auxiliary switch The switch indicates the status of the protective device (ON/OFF), whether it is switched manually
or automatically.
Terminals 1,5 mm2clamp terminals
Main contacts 1,5 ... 10 mm2clamp terminals
Auxilliary contacts 1,5 mm2clamp terminals
Connections IP20
Rated operating current
Rated current
[A]
AC 14 240 V AC 5 A
DC 12 60 V DC 1 A
DC 12 48 V DC 2 A
DC 12 214 V DC 4 A
Min. switching voltage AC 24 V
DC 24 V
Min. switching current AC 10 mA
DC 200 mA
Rated short-circuit limit current:
back-up protection via fusible link
6 A gG
1 kA

Arrangement and assembly
6149912 / 8562605300
S-BA-8562-03-en-20/11/2008
Residual current circuit-breaker
8562/5
7 Arrangement and assembly
7.1 Mounting orientation
Short circuit protection
)Please contact the manufacturer if operating conditions are non-standard.
Further technical data is given in the STAHL catalogue or is available upon request.
)The temperature class depends upon where the protective enclosure is installed.
)Change the Residual Current Circuit-Breaker at the end of its service-life to guarantee
ongoing protection!
These circuit-breakers are explosion-protected devices to IEC/EN 60079-0. They must
be fitted into an enclosure with type of protection increased safety “e“, e.g. enclosure
type 8146/5 from R. STAHL Schaltgeräte GmbH.
04934T00
Vertical,
Terminals 1, 3, 5 at the
bottom
Maximum values of conditional short-circuit current
Following
residual current
circuit-breaker
Preceding fuse type gG
Type IN[A] Fuse rated values
16 A 25 A 32 A 40 A 50 A 63 A 80 A 100 A
8562/52 16 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
2-pole 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
8562/54 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
4-pole 40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
Overload monitoring
Type 8562/5 fusible link gG
16 A 10 A
25 A 20 A
40 A 32 A
