Stahl 8562/54-246 Series User manual

Betriebsanleitung/Operating Instructions
Fehlerstromschutz-
schalter mit 
Überstromauslöser/
Residual current 
circuit-breaker 
with integral overcurrent
protection
> 8562/5

Betriebsanleitung
Fehlerstromschutz-
schalter mit 
Überstromauslöser
> 8562/5

Inhaltsverzeichnis
2149915 / 8562606300
2012-07-03·BA00·III·de·06
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Sicherheitshinweise ...............................................................................................3
4 Normenkonformität ................................................................................................3
5 Funktion .................................................................................................................3
6 Technische Daten .................................................................................................4
7 Anordnung und Montage .......................................................................................8
8 Installation ...........................................................................................................10
9 Inbetriebnahme ...................................................................................................11
10 Instandhaltung .....................................................................................................11
11 Transport und Lagerung ......................................................................................12
12 Entsorgung ..........................................................................................................12
13 EG-Konformitätserklärung ...................................................................................13
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Angaben zur Betriebsanleitung
ID-NR.: 149915 / 8562606300
Publikationsnummer: 2012-07-03·BA00·III·de·06
Technische Änderungen vorbehalten.
2.3 Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit oder
die Funktionsfähigkeit des Gerätes bzw. der Komponente gefährdet ist.
Hinweis
Diese Grafik kennzeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen.

149915 / 8562606300
2012-07-03·BA00·III·de·06
Sicherheitshinweise
3
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
3 Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst. 
Es ergänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche 
Personal verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und
Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage-
und Wartungspersonal trägt deshalb eine besondere Verantwortung. Voraussetzung ist
die genaue Kenntnis der geltenden Vorschriften und Bestimmungen.
Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz-
zweck (siehe “Funktion“ auf Seite 3). Fehlerhafter und unzulässiger Einsatz sowie das
Nichtbeachten der Hinweise dieser Betriebsanleitung schließen eine Gewährleistung 
unsererseits aus. Umbauten und Veränderungen an den Geräten, die den Explosions-
schutz betreffen, sind nicht gestattet. Die Geräte dürfen nur in unbeschädigtem, 
trockenem und sauberem Zustand eingebaut und betrieben werden.
4 Normenkonformität
Die Konformität zu Normen und Bestimmungen kann den entsprechenden Zertifikaten
und der Herstellererklärung (z.B. EG-Konformitätserklärung) entnommen werden. 
Diese Dokumente können auf unserer Homepage www.stahl-ex.com abgerufen werden.
5Funktion
Der Fehlerstromschutzschalter mit Überstromauslöser der Reihe 8562 wird in 
explosionsgefährdeten Bereichen eingesetzt und schützt Leitungen und Kabel gegen
Überlast und Kurzschluss, sowie Personen durch Begrenzung der Einwirkdauer von
Fehlerströmen durch Abschaltung. Er ist für den Einbau in Gehäuse der Zündschutzart
„Erhöhte Sicherheit e“ vorgesehen.
Beachten Sie als Anwender:
die nationalen Sicherheits- und Unfallverhütungsvorschriften,
die nationalen Montage- und Errichtungsvorschriften (z.B. IEC/EN 60079-14),
die allgemein anerkannten Regeln der Technik,
die Sicherheitshinweise und Angaben dieser Betriebsanleitung,
die Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder,
die Hinweisschilder auf dem Gerät,
dass Beschädigungen des Gerätes den Explosionschutzschutz aufheben können.
Die Geräte sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2
zugelassen.

Technische Daten
4149915 / 8562606300
2012-07-03·BA00·III·de·06
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
6 Technische Daten
Typ 8562/5 8562/54-246.-... 
8562/54-247.-... 
8562/54-248.-...
Explosionsschutz
Gasexplosionsschutz
ATEX EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
IECEx Ex d e IIC
Ex d e I
Ex d e IIC
Ex d e I
Bescheinigungen
ATEX PTB 02 ATEX 1049 U PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U IECEx PTB 06.0062U
Elektrische Daten
Bemessungs-
isolationsspannung
500 V 500 V
Polzahl 1-polig + N; 2-polig 2-polig
Bemessungs-
betriebsspannung
127 ... 230 V AC 133 ... 230 V AC
125 V DC mit 2 Kontaktbahnen in
Reihenschaltung
Minimale Spannung 
Ubmin
Maximale Spannung
Ubmax
250 V AC; 53 / 120 V DC 253 V AC
Bemessungs-
betriebsstrom und
Bemessungsfehlerstrom
IN= 6 ... 40 A;
IΔN= 10 / 30 / 100 / 300 mA
IN= 6 ... 40 A;
IΔN= 10 / 30 / 100 / 300 mA
Auslösezeit bei
Bemessungsfehlerstrom 1 x 1,4 IΔN≤300 ms
5 x 1,4 IΔN≤40 ms
1 x 1,4 IΔN≤300 ms
5 x 1,4 IΔN≤40 ms
Arbeitsbereich der
Prüfeinrichtung
180 ... 255 V 180 ... 255 V
Bemessungsfrequenz 50 ... 60 Hz 50 ... 60 Hz
Stoßfestigkeit 250 A, 8 / 20 μs 250 A, 8 / 20 μs
Lebensdauer
mechanisch 2x104 Schaltspiele 2x104 Schaltspiele
Elektrisch 104Schaltspiele 104Schaltspiele
Gebrauchskategorie A (nach IEC/EN 60947-2) A (nach IEC/EN 60947-2)
Trennerfunktion Ja (IEC/EN 60947-2) Ja (IEC/EN 60947-2; IEC/EN 60898-1; 
EN/DIN 60664-1)
Impulsfestigkeit 6 kV ≤6,2 kV
1-polig + N: 100 V AC
2-polig: 127 V AC
2-polig: 12 V AC; 12 V DC

149915 / 8562606300
2012-07-03·BA00·III·de·06
Technische Daten
5
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
Typ 8562/5 8562/54-246.-... 
8562/54-247.-... 
8562/54-248.-...

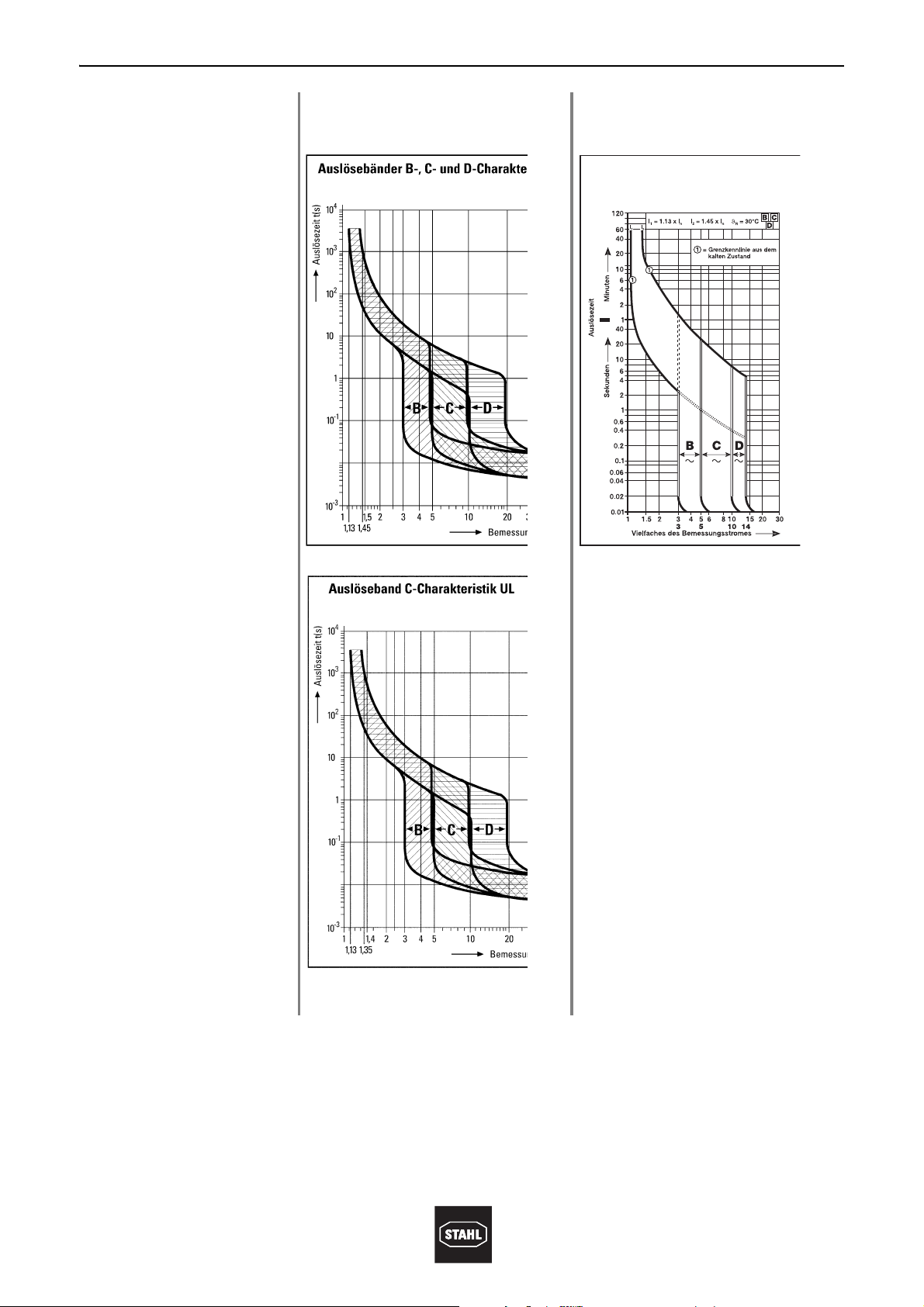

Auslösecharakteristik
Selektivitätsklasse 3 (nach IEC/EN 60898) 3 (nach IEC/EN 60898)
Auslösebänder B-, C- und D-Charakteris

Technische Daten
6149915 / 8562606300
2012-07-03·BA00·III·de·06
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
Bemessungsschaltvermögen
*) nur für Typ 8562/54-2465-160-4; 8562/54-2475-160-4; 8562/54-2480-160
**) bei Reihenschaltung von 2 Polen
Typ 8562/5 8562/54-246.-... 
8562/54-247.-... 
8562/54-248.-...
Schaltvermögen 6 bzw. 10 kA 2-polig; 
10 kA 1-polig + N (25 kA nach IEC)
10 kA 2-polig; 
25 kA 2-polig (nur Typ 8562/54-2480-160)
Ausführung Typ A, Pulsstrom sensitiv nach IEC/EN 61009
Charakteristik
Pole Reihe mit 6 kA Reihe mit 10 kA Reihe mit 25 kA
Span-
nung
(V)
Strom
(kA)
Span-
nung
(V)
Strom
(kA)
Span-
nung
(V)
Strom
(kA)
AC 
gem. IEC/EN 60898
1 - 2 Icn /
Ics
230 /
240
6I
cn 230 /
240
10 Icn -- --
2* -- -- -- Icn 230 10 Icn 230 25
AC 
gem. IEC/EN 60947-2
1I
cu 240 10 Icu 240 15 Icu -- --
1+N,
2
Icu 127 30 Icu 127 40 Icu -- --
240 20 240 30 -- --
2* -- -- -- Icu 230 25 Icu 230 25
DC 
gem. IEC/EN 60947-2 
(Zeitkonstante 15 ms)
1I
cu /
Ics
60 20 Icu /
Ics
60 25 Icu /
Ics
-- --
2 125 25 125 30 125 
(5 ms)
15 
(5 ms)
DC 
gem. IEC/EN 60898 
(Zeitkonstante ≤4 ms)
2 -- -- -- 125** 10 125 
(5 ms)
15 
(5 ms)
Charakteristik
nach IEC/EN 60898
BC
Bemessungs-
betriebsstrombereich
6 ... 40 A 6 ... 40 A
Lasten > Elektroheizung
> Beleuchtung
> Steckdosen
> Steuerstromkreise
u. a.
> Betriebsmittel
> Leuchtengruppen
> Motoren
> Transformatoren
u. a.
Bezugstemperatur 30 °C 30 °C
Thermischer 
Überlastauslöser
1,13 ... 1,45 In1,13 ... 1,45 In
Magnetauslöser 3 ... 5 In5 ... 10 In

149915 / 8562606300
2012-07-03·BA00·III·de·06
Technische Daten
7
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
Kurzschlussschutz
*) nur für Typ 8562/54-2465-160-4; 8562/54-2475-160-4; 8562/54-2480-160
Umgebungstemperatur - 20 ... + 60 °C Bei abweichendem Temperaturbereich bitte Korrekturfaktor beachten!
Korrekturfaktor
Anschlussklemmen
Material
Gehäuse Epoxidharz
Backup-Schutz durch vorgeordnete Sicherung
Leistungsschalter
Vorgeordnete Sicherung Typ gG
für Auslösecharakteristik
CBB,C
Typ Bemessungs-
betriebsstrom IN[A]
min. Bemessungsbetriebsstrom [A] max.
Bemessungsbetriebs-
strom [A]
8562/5 1 4 -- --
28--63
310--
6201080
10 25 16
16 40 20
16* -- -- 100*
20 50 32 100
25 63 40
Korrekturfaktoren für die von 30 oC abweichenden Umgebungstemperaturen
10889E00 10887E00
10888E00
Hauptkontakte 1,5 ... 10 mm2Bügelklemmen
Hilfskontakte 1,5 mm2Bügelklemmen

Anordnung und Montage
8149915 / 8562606300
2012-07-03·BA00·III·de·06
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
7 Anordnung und Montage

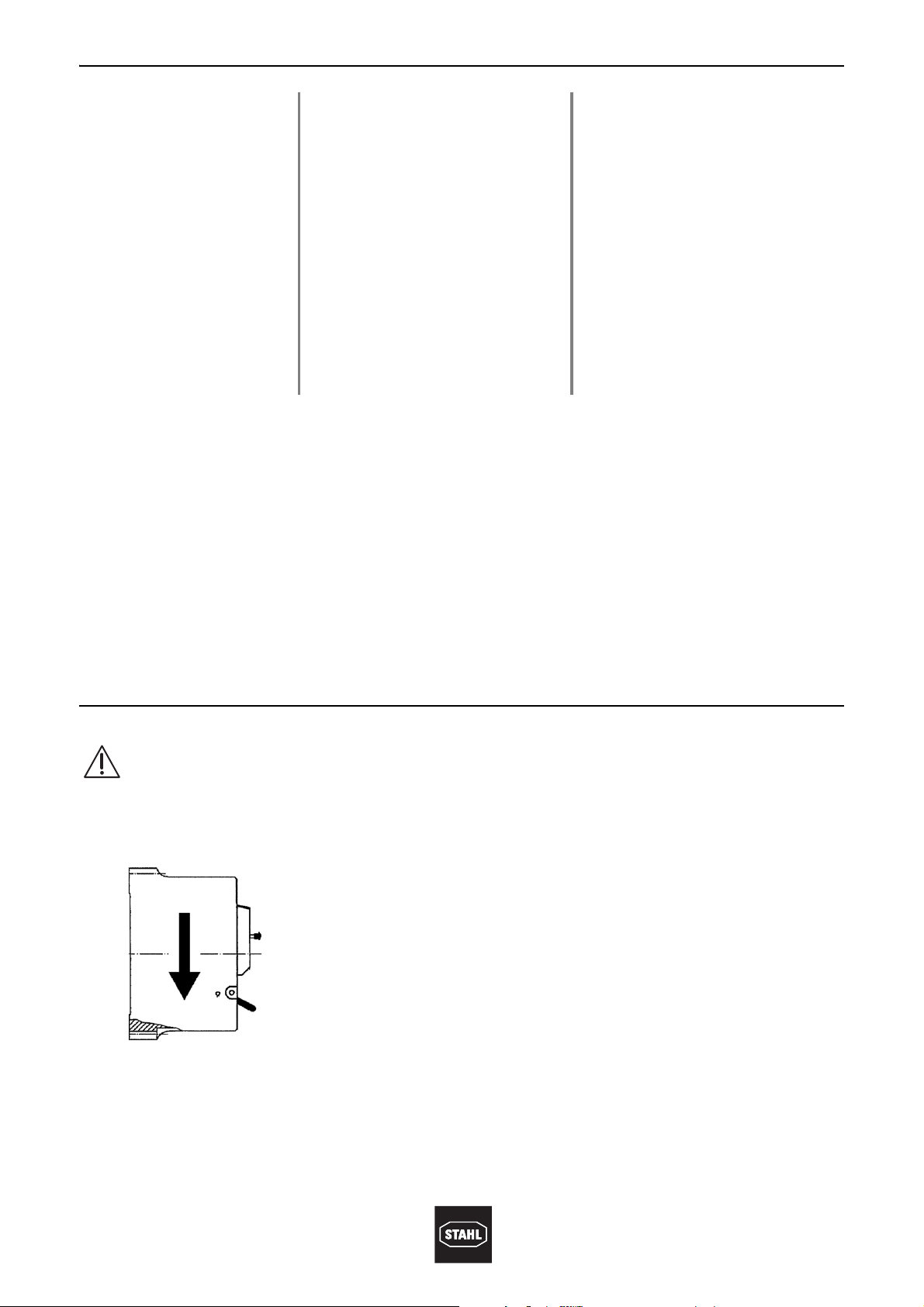

7.1 Einbaulage
Typ 8562/5 8562/54-246.-... 
8562/54-247.-... 
8562/54-248.-...
Hilfsschalter

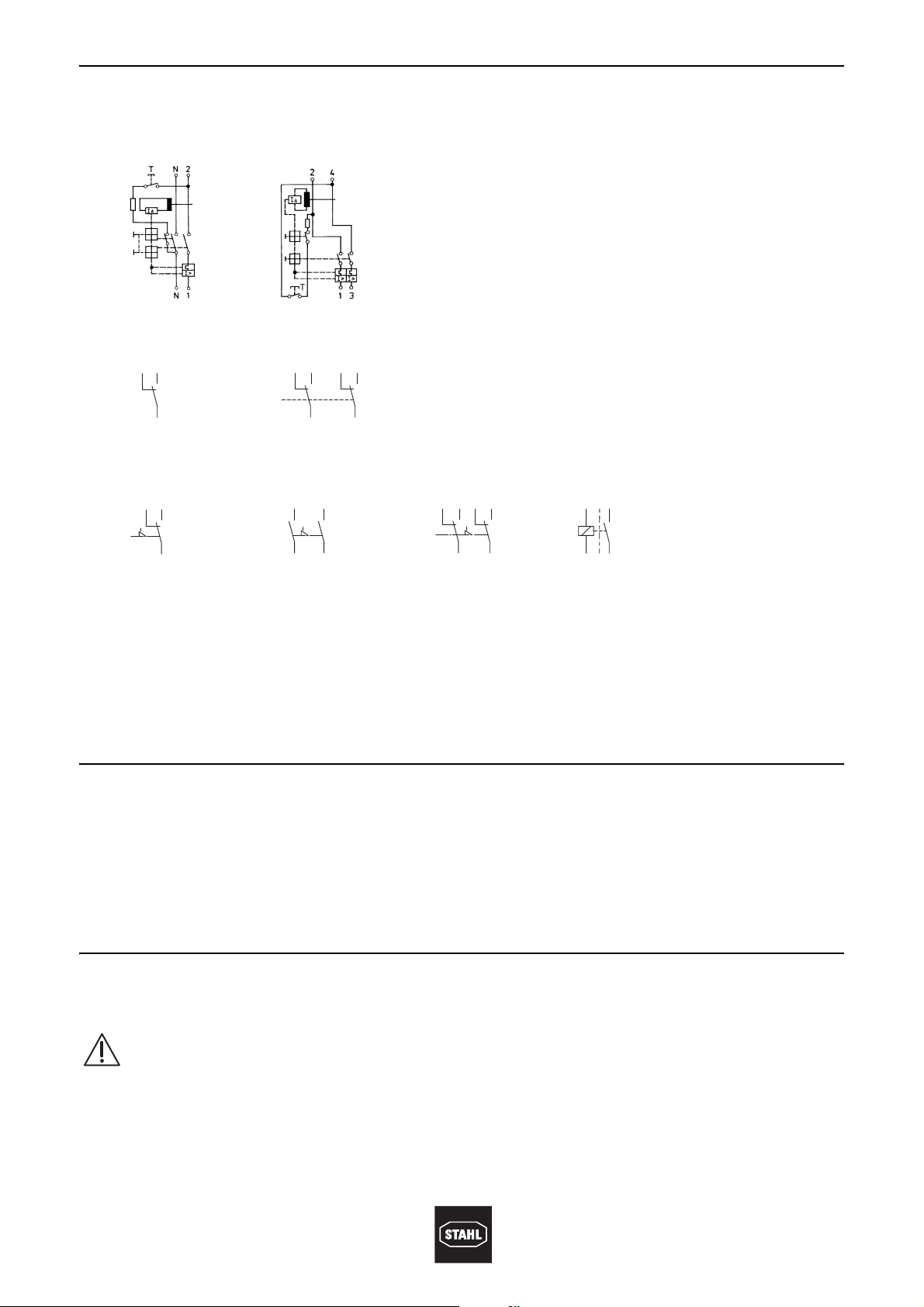

Ausführung siehe Schaltbilder siehe Schaltbilder
Bemessungs-
betriebsspannung
max. 255 V AC max. 255 V AC
Bemessungs-
betriebsstrom
5 A bei 230 V AC
1 A bei 60 V DC
2 A bei 230 V AC
1 A bei 400 V AC
2 A bei 60 V DC
Koppelrelais
Spulenspannung UB220 V – –
minimaler Schaltstrom 10 mA – –
maximaler Schaltstrom 5 A – –
Schaltleistung min. 250 mW – –
Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem 
Hersteller.
Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage.
Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses.
Tauschen Sie den Leitungsschutzschalter nach Ablauf der Lebensdauer aus, um die
Schutzfunktion weiterhin zu gewährleisten.
Vorgeordnete Sicherung/nachgeordneter Leitungsschalter für Back-up Schutz 
Icc max : 100 kA (80 kA, 400 V mit Schmelzsicherung)
Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. 
Sie müssen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden,
z.B. in ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH.
04934T00
vertikal,
Griff unten

149915 / 8562606300
2012-07-03·BA00·III·de·06
Anordnung und Montage
9
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
7.2 Maßzeichnungen
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
12464E00 12465E00
8562/54-..., 1-polig + N 8562/54-..., 1-polig + N mit Hilfskontakt
12466E00 12467E00
8562/54-..., 2-polig 8562/54-..., 2-polig mit Hilfskontakt
12468E00
8562/54-..., 2-polig mit Hilfskontakt und Resetfunktion
R5,50
1,50
18
110
~125
18
R5,50
R2,75
1,50
54
97,50
25
156
146
5,50
110
~125
97,50
25
R5,50
1
18
156
146
5,50
18
R2,75
5,50
72
R5,50
110
~125
97,50
25
156
146
5,50
R5,50
1
18
R5,50
R2,75
1
27
99
110
~125
97,50
25
R5,50
R2,75
1
27
99
156
146
5,50
R5,50
1
18
110
~125
97,50
25
R5,50
R2,75
1
27
99
156
146
5,50
R5,50
1
18

Installation
10 149915 / 8562606300
2012-07-03·BA00·III·de·06
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
8 Installation
8.1 Netzanschluss
8.2 Nennanschlussquerschnitte
Verwendbar sind ein-, mehr- oder feindrähtige Kupferleiter. Unter eine Anschlussklemme
können 1 oder 2 Leiter installiert werden. Bei eindrähtigen Leitern müssen beide Leiter
den gleichen Querschnitt aufweisen sowie aus dem gleichen Material bestehen. 
Vorbereitende Maßnahmen sind vor dem Leiteranschluss nicht notwendig.
Führen Sie den Leitungsanschluss mit besonderer Sorgfalt durch.
Stellen Sie durch geeignete Auswahl der verwendeten Leitungen sowie durch die Art
der Verlegung sicher, dass die maximal zulässigen Leitertemperaturen nicht überschrit-
ten werden.
Halten Sie zur Sicherstellung der Kriechstrecke beim Abisolieren die Länge von 10, 17
bzw. 21 mm genau ein (siehe Kapitel „Nennanschlussquerschnitte“).
Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden!
Bei Direktanschluss sind nur wärmebeständige Leitungen zulässig.
Bei Verwendung von Aderendhülsen müssen diese mit geeignetem Werkzeug
aufgebracht werden.

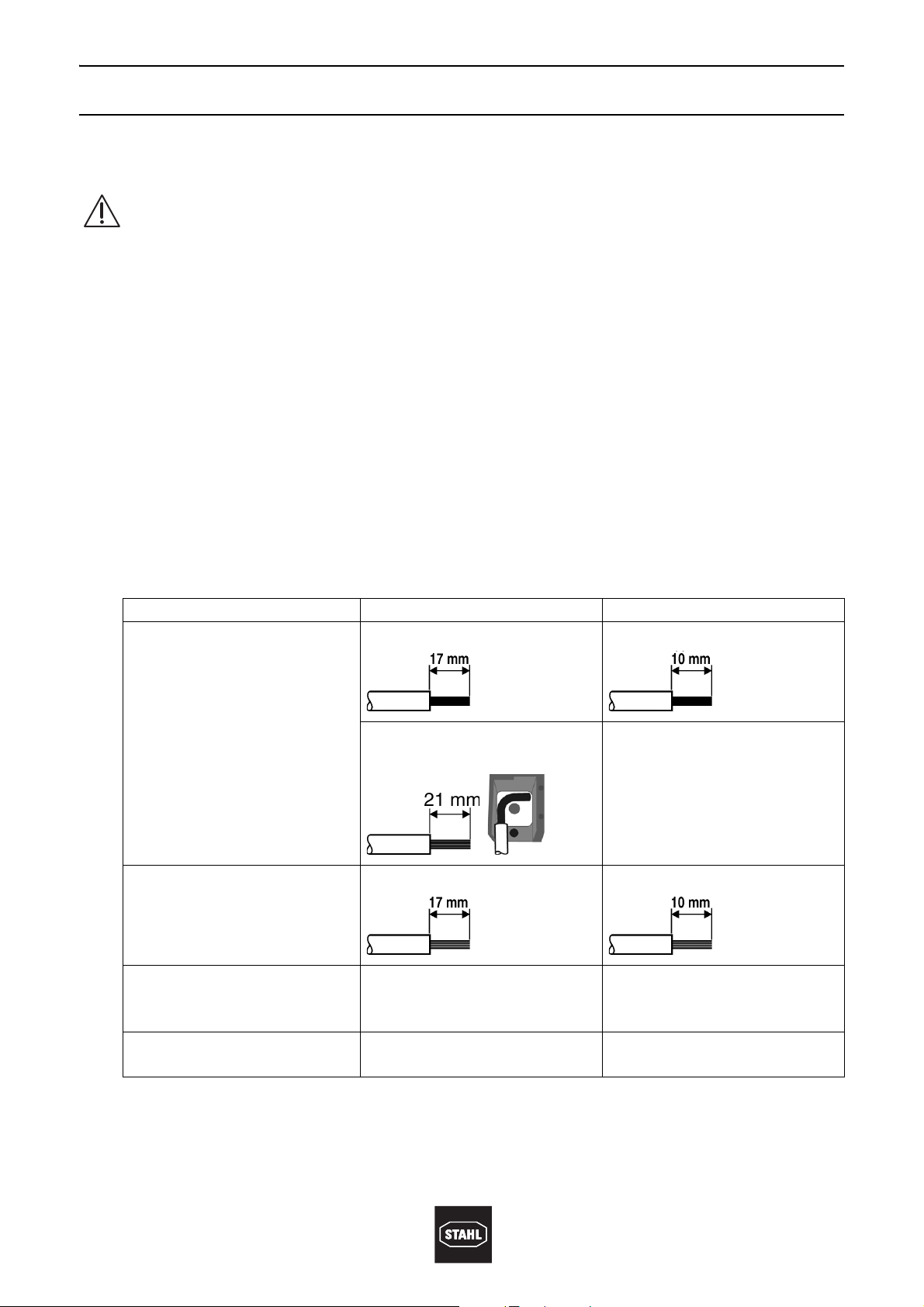

Leiter Hauptkontakt-Klemmen Hilfskontakt-Klemmen
eindrähtig 2 x 1,5 ... 10 mm2*
04935T00
2 x 0,75 ... 2,5 mm2
04937T00
1 x 10 mm2
(Leiterende abwinkeln)
04938T00 04939T00
fein- und mehrdrähtig 2 x 1,5 ... 6 mm2
04940T00
2 x 0,75 ... 1,5 mm2
04941T00
zulässige Drehmomente zu
den genannten Klemm-
möglichkeiten*
1,8 ... 2,0 Nm 1,0 ... 1,2 Nm
*zulässiges Drehmoment für
Leitung 10 mm2eindrähtig
2,5 Nm

149915 / 8562606300
2012-07-03·BA00·III·de·06
Inbetriebnahme
11
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
8.3 Geräteschaltpläne
Das Gerät nach Typenschild anschließen. Es ist darauf zu achten, dass der Neutralleiter
richtig angeschlossen wird.
9 Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass
das Gerät vorschriftsmäßig installiert wurde,
der Anschluss ordnungsgemäß ausgeführt,
das Gerät nicht beschädigt ist,
alle Schrauben und Muttern fest angezogen sind.
10 Instandhaltung
10.1 Wartung
Funktionsprüfung von FI/LS-Schaltern
Zur Funktionsprüfung, im eingeschalteten Zustand, die Prüftaste „T“ drücken. 
Dabei muss der FI/LS-Schalter sofort auslösen.
Schaltbilder
07606E00 07621E00
1-polig + N 2-polig
11536E00 15104E00
Hilfskontakt 1 W Hilfskontakt 2 W
*)
07618E00 12218E00 12219E00 12469E00
Fehlersignalkontakt 1 W
mit Resetfunktion für 
Fehlersignal
Hilfskontakt 1 S
Fehlersignalkontakt 1 S
Hilfskontakt 1 W
Fehlersignalkontakt 1 W
Koppelrelais
Hilfskontakt 1 S
*) nur für Typen 8562/54-2465-160-4 und 8562/54-2475-160-4: nach Auslösen des Schalters kann der Fehlermeldekontakt manuell
zurückgesetzt werden
Wartungs- und Instandsetzungsarbeiten an den Geräten dürfen nur von dazu befugtem
und entsprechend geschultem Personal durchgeführt werden.
Schalten Sie die Geräte vor Beginn der Wartungsarbeiten spannungsfrei.
96
95
98
9195
9498 9296
06
05
08
05
08
98
95
0595
0898 0696
414
313

Transport und Lagerung
12 149915 / 8562606300
2012-07-03·BA00·III·de·06
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
Überprüfen Sie im Rahmen der Wartung:
die untergeklemmten Leitungen auf festen Sitz,
das Kunststoffgehäuse auf Rissbildung und andere sichtbare Schäden,
die Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0,
die Rückstellfunktion des Schaltgriffs,
die bestimmungsgemäße Funktion.
Wartungsintervalle
Prüfen Sie die explosionsgeschützten Schaltgeräte regelmäßig auf ihren ordnungs-
gemäßen Zustand hinsichtlich der Montage, der Installation und des Betriebes.
Art und Umfang der Prüfungen entnehmen Sie den entsprechenden Vorschriften 
(z.B. IEC/EN 60079-14). Bemessen Sie die Fristen so, dass entstehende Mängel in der
Anlage rechtzeitig festgestellt werden können.
Beziehen Sie folgende Punkte zur Bestimmung der Prüfintervalle ein:
Betriebsbedingungen (Auslastungsgrad der Leitungsschalter, Fehlbedienung)
Herstellerangaben in der technischen Dokumentation (mechanische und elektrische
Lebensdauer)
größere Veränderung in der Gesamtanlage (z.B. Änderung der Zoneneinteilung)
Mängelbeseitigung
Setzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!)
Tauschen Sie das Gerät aus!
11 Transport und Lagerung
Transport und Lagerung sind nur in Originalverpackung gestattet.
12 Entsorgung
Die Funktionsprüfung muss regelmäßig, mindestens einmal pro Halbjahr, durchgeführt
werden, sofern nicht andere regionale oder anwenderspezifische zusätzliche Prüfungen
vorgegeben sind.
Beachten Sie auch die geltenden nationalen Bestimmungen im Einsatzland!
Festgestellte Mängel, die sich auf den Explosionsschutz auswirken, müssen sofort 
beseitigt werden:
Beachten Sie die nationalen Abfallbeseitigungsvorschriften.

149915 / 8562606300
2012-07-03·BA00·III·de·06
EG-Konformitätserklärung
13
Fehlerstromschutzschalter mit
Überstromauslöser 8562/5
13 EG-Konformitätserklärung

Operating Instructions
Residual current 
circuit-breaker 
with integral overcurrent
protection
> 8562/5

Contents
2149915 / 8562606300
2012-08-16·BA00·III·en·06
Residual current circuit-breaker with
integral overcurrent protection
8562/5
1 Contents
1 Contents ................................................................................................................2
2 General Information ...............................................................................................2
3 Safety Instructions .................................................................................................3
4 Conformity to Standards ........................................................................................3
5 Function .................................................................................................................3
6 Technical Data ......................................................................................................4
7 Arrangement and Assembly ..................................................................................8
8 Installation ...........................................................................................................10
9 Commissioning ....................................................................................................11
10 Maintenance ........................................................................................................11
11 Transport and Storage ........................................................................................12
12 Disposal ...............................................................................................................12
13 EC Declaration of Conformity ..............................................................................13
2 General Information
2.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Operating Instructions Information
ID-No.: 149915 / 8562606300
Publication Code: 2012-08-16·BA00·III·en·06
Subject to alterations.
2.3 Symbols
Warning!
This symbol indicates advice which, if ignored, puts your health or the ability of the 
device or components to function at risk.
Note
This symbol indicates important additional information, tips and recommendations.

149915 / 8562606300
2012-08-16·BA00·III·en·06
Safety Instructions
3
Residual current circuit-breaker with
integral overcurrent protection
8562/5
3 Safety Instructions
The most important safety instructions are summarized in this section. 
They supplement the corresponding regulations which the staff responsible must study.
When working in areas, subject to explosion hazards, the safety of personnel and plant
depends on complying with all relevant safety regulations. Assembly and maintenance
staff working on installations therefore have a particular responsibility. 
They require precise knowledge of the applicable standards and regulations.
Use the devices in accordance with their designated use and for their intended 
purpose only (see “Function“ on page 3). 
Incorrect or impermissible use or non-compliance with these instructions invalidates our
warranty provision. 
No modifications or alterations to the devices impairing their explosion protection are 
permitted. The devices must only be fitted and operated if they are undamaged, dry and
clean.
4 Conformity to Standards
Conformity with standards and regulations is specified in the corresponding certificates
and declarations of the manufacturer (e.g. EC Declaration of Conformity). 
These documents are available for download in the download area on the internet page
www.stahl-ex.com.
5Function
The series 8562 residual current circuit-breaker with overcurrent protection is 
used in hazardous areas and protects cables against overload and short-circuit, 
and also personnel by limiting the duration of residual currents by switching off. 
It is designed for fitting into an enclosure with type of protection “Increased safety e“.
As a user, please observe:
national safety and accident prevention regulations,
national assembly and installation regulations (e.g. IEC/EN 60079-14),
generally recognised technical regulations,
safety instructions and information in these operating instructions,
characteristic values and rated operating conditions on the rating and data plates,
instruction plates on the unit,
that any damage can invalidate the Ex-protection.
The devices are approved for use in hazardous areas of Zones 1 and 2.

Technical Data
4149915 / 8562606300
2012-08-16·BA00·III·en·06
Residual current circuit-breaker with
integral overcurrent protection
8562/5
6 Technical Data
Type 8562/5 8562/54-246.-...
8562/54-247.-...
8562/54-248.-...
Explosion protection
Gas explosion protection
ATEX EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
IECEx Ex d e IIC
Ex d e I
Ex d e IIC
Ex d e I
Certificates
ATEX PTB 02 ATEX 1049 U PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U IECEx PTB 06.0062U
Electrical data
Rated insulation voltage 500 V 500 V
No. of poles 1 pole + N; 2 pole 2 pole
Rated operational voltage 127 ... 230 V AC 133 ... 230 V AC
125 V DC with 2 contact strips connected in
series
Minimal voltage Ubmin
Maximal voltage Ubmax 250 V AC; 53 / 120 V DC 253 V AC
Rated working and
leakage currents
IN= 6 ... 40 A;
IΔN= 10 / 30 / 100 / 300 mA
IN= 6 ... 40 A;
IΔN= 10 / 30 / 100 / 300 mA
Tripping time at rated
residual current
1 x 1.4 IΔN(300 ms
5 x 1.4 IΔN(40 ms
1 x 1.4 IΔN(300 ms
5 x 1.4 IΔN(40 ms
Working area of the
control unit
180 ... 255 V 180 ... 255 V
Rated frequency 50 ... 60 Hz 50 ... 60 Hz
Impact strength 250 A, 8 / 20 ms 250 A, 8 / 20 ms
Service life
Mechanical 2x104switching cycles 2x104switching cycles
Electrical 104switching cycles 104switching cycles
Utilization category A (acc. to IEC/EN 60947-2) A (acc. to IEC/EN 60947-2)
Isolation function yes (IEC/EN 60947-2) yes (IEC/EN 60947-2; IEC/EN 60898-1; 
EN/DIN 60664-1)
Pulse resistance 6 kV (6,2 kV
1-pole + N: 100 V AC
2-pole: 127 V AC
2-pole: 12 V AC; 12 V DC

149915 / 8562606300
2012-08-16·BA00·III·en·06
Technical Data
5
Residual current circuit-breaker with
integral overcurrent protection
8562/5
Type 8562/5 8562/54-246.-... 
8562/54-247.-... 
8562/54-248.-...
Tripping characteristic curves
Selectivity class 3 (acc. to IEC/EN 60898) 3 (acc. to IEC/EN 60898)
08903E02
11514E02
12463E02
Tripping characteristic curves
Tripping Time
Minutes
Seconds
Multiple of rated current
marginal characteristic
measured in cold status
