Stahl 8562/5 User manual

Betriebsanleitung/Operating Instructions
Fehlerstromschutz-
schalter
Residual current 
circuit-breaker
> 8562/5

Betriebsanleitung
Fehlerstromschutz-
schalter
> 8562/5

Inhaltsverzeichnis
2149912 / 8562605300
2014-06-04·BA00·III·de·07
Fehlerstromschutzschalter
8562/5
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Sicherheitshinweise ...............................................................................................3
4 Konformität zu Normen und Bestimmungen .........................................................3
5 Funktion des Fehlerstromschutzschalters Typ 8562/5 ..........................................3
6 Technische Daten .................................................................................................4
7 Anordnung und Montage .......................................................................................6
8 Installation .............................................................................................................7
9 Inbetriebnahme .....................................................................................................8
10 Instandhaltung .......................................................................................................8
11 Transport und Lagerung ........................................................................................9
12 Entsorgung ............................................................................................................9

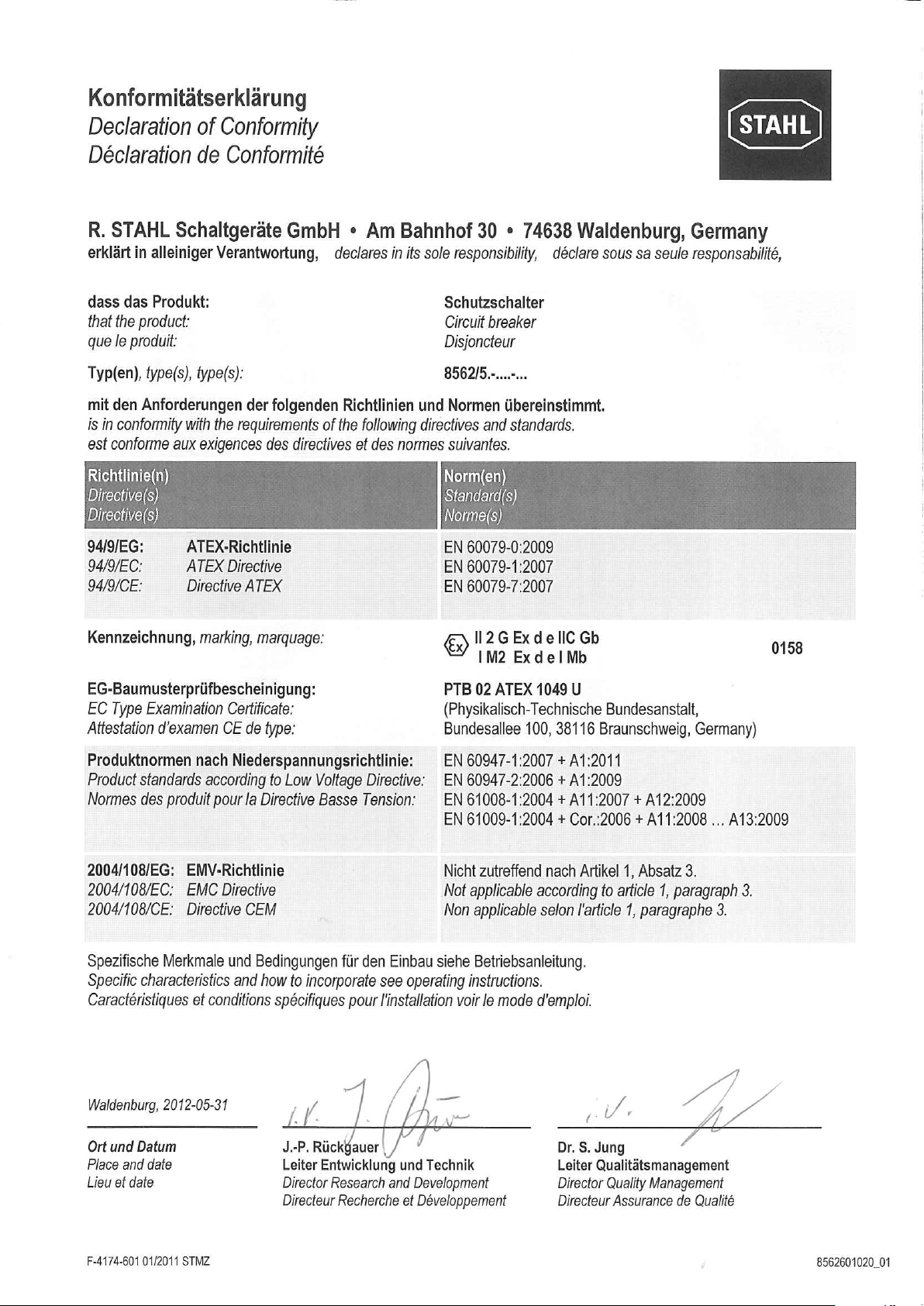

13 EG-Konformitätserklärung ...................................................................................10
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg 
Germany
Telefon: [phone]
Telefax: [phone]
Internet: www.stahl-ex.com
2.2 Angaben zur Betriebsanleitung
ID-NR.: 149912 / 8562605300
Publikationsnummer: 2014-06-04·BA00·III·de·07
Technische Änderungen vorbehalten.
2.3 Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit oder
die Funktionsfähigkeit des Gerätes bzw. der Komponente gefährdet ist.
Hinweis
Diese Grafik kennzeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen.

149912 / 8562605300
2014-06-04·BA00·III·de·07
Sicherheitshinweise
3
Fehlerstromschutzschalter
8562/5
3 Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst. Es 
ergänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche 
Personal verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und
Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage-
und Wartungspersonal trägt deshalb eine besondere Verantwortung. Voraussetzung ist
die genaue Kenntnis der geltenden Vorschriften und Bestimmungen.
Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz-
zweck (siehe “Funktion des Fehlerstromschutzschalters Typ 8562/5“ auf Seite 3). 
Fehlerhafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser 
Betriebsanleitung schließen eine Gewährleistung unsererseits aus. Umbauten und 
Veränderungen an den Geräten, die den Explosionsschutz betreffen, sind nicht gestattet.
Die Geräte dürfen nur in unbeschädigtem, trockenem und sauberem Zustand eingebaut
und betrieben werden.
4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com
5 Funktion des Fehlerstromschutzschalters Typ 8562/5
Der Fehlerstromschutzschalter der Reihe 8562 schützt Personen in explosionsgefährde-
ten Bereichen. Er schaltet elektrische Anlagen in einer sehr kurzen Abschaltzeit beim
Überschreiten des Auslösestromes ab. Er ist für den Einbau in Gehäuse der 
Zündschutzart erhöhte Sicherheit „e“ vorgesehen.
Beachten Sie als Anwender:
die nationalen Sicherheits- und Unfallverhütungsvorschriften,
die nationalen Montage- und Errichtungsvorschriften (z.B. IEC/EN 60079-14),
die allgemein anerkannten Regeln der Technik,
die Sicherheitshinweise und Angaben dieser Betriebsanleitung,
die Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder,
die Hinweisschilder auf dem Gerät,
dass Beschädigungen des Gerätes den Explosionschutzschutz aufheben können.

Technische Daten
4149912 / 8562605300
2014-06-04·BA00·III·de·07
Fehlerstromschutzschalter
8562/5
6 Technische Daten
Explosionsschutz
Gasexplosionsschutz
ATEX EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
IECEx Ex d e IIC
Ex d e I
Bescheinigungen
ATEX PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U
Elektrische Daten
Auslösezeit bei
Bemessungsfehlerstrom
< 40 ms
Bemessungs-
betriebsspannung
Minimale Spannung Ubmin
Maximale Spannung
Ubmax
Bemessungs-
betriebsstrom und
Bemessungsfehlerstrom
Umgebungstemperatur - 20 ... + 60 °C
Polzahl 2-polig; 4-polig
Hinweis geeignet für Wechsel- und pulsierenden Gleichstrom. Der Schalter besitzt eine von außen
bedienbare Prüftaste, mit der die Funktion des FI-Schutzschalters geprüft wird. Selektiver FI-
Schutzschalter auf Anfrage.
Geräte-Ausführung Typ A, Pulsstrom sensitiv nach IEC/EN 61008
Bemessungsfrequenz 50 / 60 Hz
Bemessungs-
schaltvermögen
500 A (oder 10 x In)
Bemessungs-
fehlerschaltvermögen Iƒm
500 A (oder 10 x In)
Bedingter Bemessungs-
kurzschlussstrom INC
6000 A
Bedingter Bemessungs-
fehlerkurzschluss-
strom IƒC
10000 A
Trennerfunktion Ja (nach IEC/EN 61008)
Mechanische Daten
Material
Gehäuse Epoxidharz
Schutzart Schutzgrad nach IEC/EN 60529
Anschlüsse IP20
Lebensdauer
mechanisch 2x104Schaltspiele
elektrisch 104Schaltspiele
Stoßfestigkeit 250 A, 8 / 20 ms
2-polig: 230 V AC
4-polig: 230 / 400 V AC
2-polig: 110 V AC
4-polig: 180 V AC
2-polig: 265 V AC
4-polig: 455 V AC
2-polig (54 mm): IN= 16 A; IƒN = 10 mA
IN= 25 / 40 A; IƒN = 30 / 100 / 300 / 500 mA
4-polig (99 mm): IN= 25 / 40 A; IƒN = 30 / 100 / 300 / 500 mA

149912 / 8562605300
2014-06-04·BA00·III·de·07
Technische Daten
5
Fehlerstromschutzschalter
8562/5
Hilfsschalter
Ausführung siehe Schaltbilder
Hilfsschalter Der Hilfsschalter meldet den Status des Schutzorgans (EIN/AUS), unabhängig davon, ob manuell
oder automatisch geschaltet wird.
Kurzschlussschutz
Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Her-
steller.
Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage.
Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses.
Tauschen Sie den Fehlerstromschutzschalter nach Ablauf der Lebensdauer aus, um die
Schutzfunktion weiterhin zu gewährleisten.
Bemessungsbetriebsstrom [A] AC-14 230 V AC 5 A
DC-12 60 V DC 1 A
DC-12 48 V DC 2 A
DC-12 24 V DC 4 A
Mininmale Schaltspannung AC 24 V
DC 24 V
Minimaler Schaltstrom AC 10 mA
DC 200 mA
Bemessungsgrenzkurzschluss-
strom: Back-up-Schutz durch
Schmelzsicherung 6 A gG
1 kA
Maximalwerte des bedingten Kurzschlussstromes
Nachgeordneter 
Fehlerstrom-
schalter
Vorgeordnete Sicherung Typ gG
Typ IN[A] Sicherungsnennwerte
16 A 25 A 32 A 40 A 50 A 63 A 80 A 100 A
8562/52 16 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
2-polig 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
8562/54 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
4-polig 40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
Überlastüberwachung
Typ 8562/5 Schmelzsicherung gG
16 A 10 A
25 A 20 A
40 A 32 A

Anordnung und Montage
6149912 / 8562605300
2014-06-04·BA00·III·de·07
Fehlerstromschutzschalter
8562/5

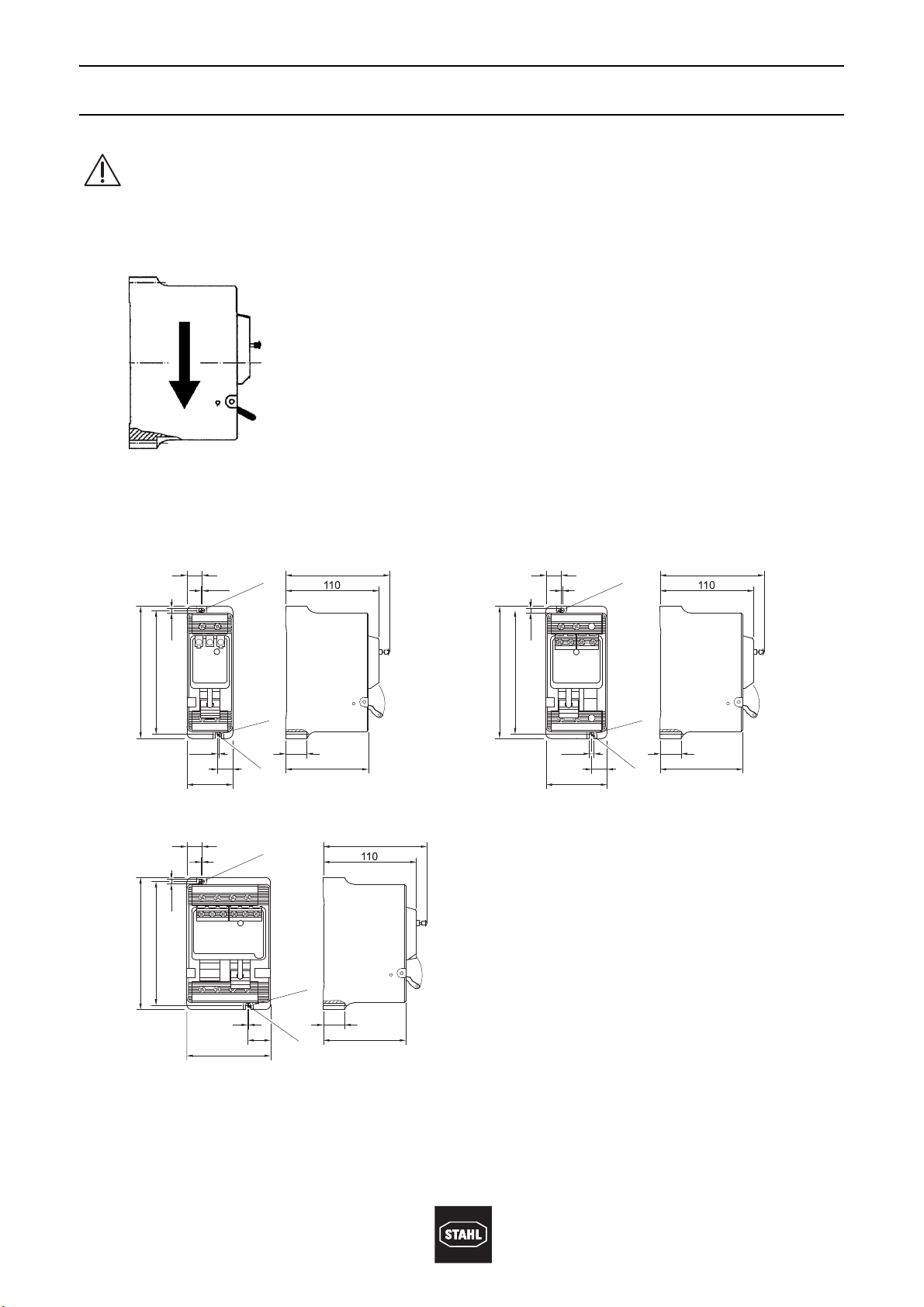

7 Anordnung und Montage
7.1 Einbaulage
7.2 Maßzeichnungen
Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. Sie 
müssen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden,
z.B. in ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH.
04934T00
vertikal,
Griff unten
(alle Maße in mm) - Änderungen vorbehalten
04644E00 04646E00
FI - Schutzschalter, 2-polig, 8562/52-... FI - Schutzschalter, 2-polig + 1 Hiko, 8562/53-...
04645E00
FI - Schutzschalter, 4-polig, 8562/54-...
R5,50
1,50
18 ~125
18
R5,50
R2,75
1,50
54
97,50
25
156
146
5,50
~125
97,50
25
R5,50
1
18
156
146
5,50
18
R2,75
5,50
72
R5,50
~125
97,50
25
R5,50
R2,75
1
27
99
156
146
5,50
R5,50
1
18

149912 / 8562605300
2014-06-04·BA00·III·de·07
Installation
7
Fehlerstromschutzschalter
8562/5

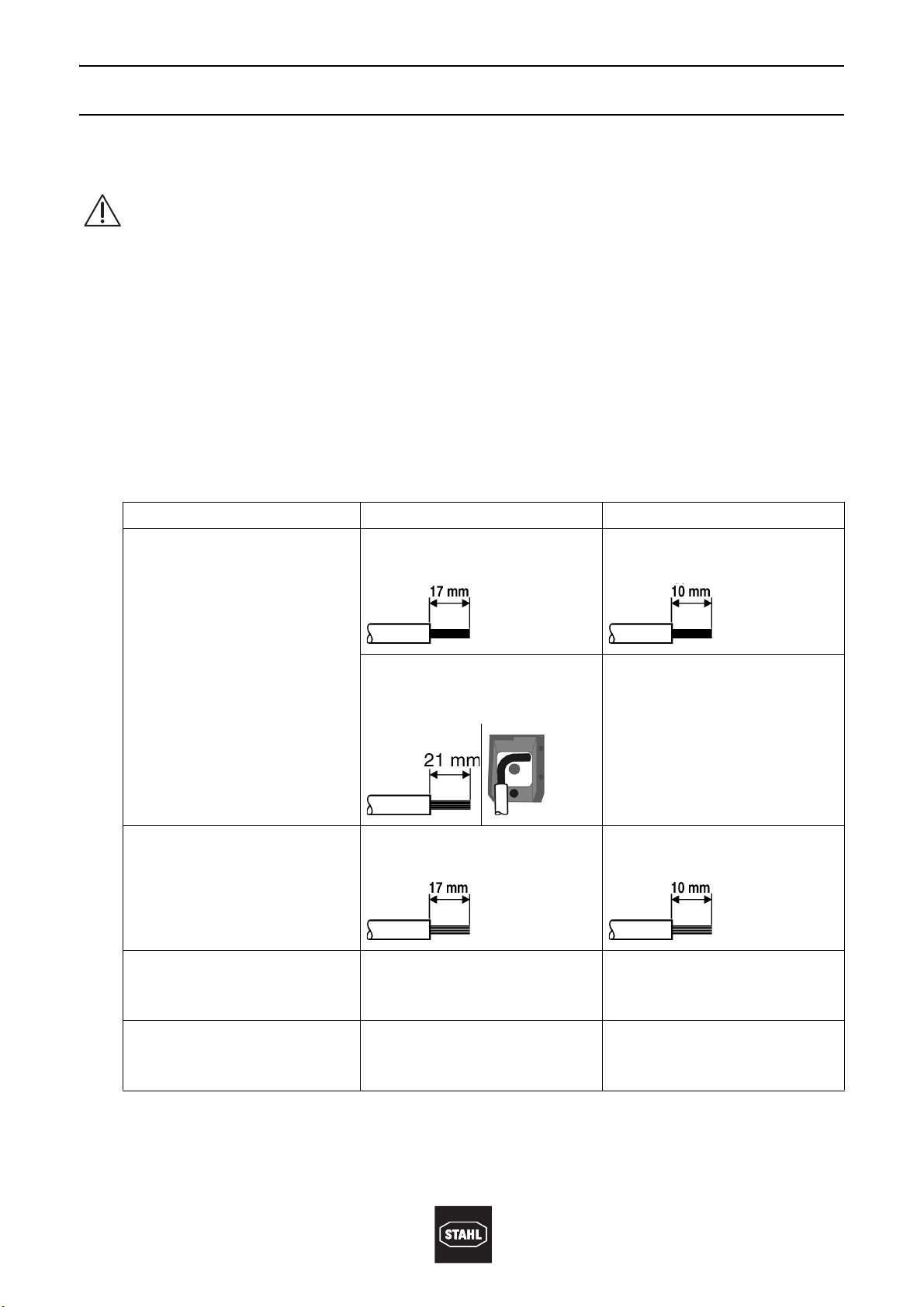

8 Installation
8.1 Netzanschluss
8.2 Nennanschlussquerschnitte
Verwendbar sind ein-, mehr- oder feindrähtige Kupferleiter. Unter eine Anschlussklemme
können 1 oder 2 Leiter installiert werden. Bei eindrähtigen Leitern müssen beide Leiter
den gleichen Querschnitt aufweisen sowie aus dem gleichen Material bestehen. Vorbe-
reitende Maßnahmen sind vor dem Leiteranschluss nicht notwendig.
Führen Sie den Leitungsanschluss mit besonderer Sorgfalt durch.
Stellen Sie durch geeignete Auswahl der verwendeten Leitungen sowie durch die Art
der Verlegung sicher, dass die maximal zulässigen Leitertemperaturen nicht 
überschritten werden.
Halten Sie zur Sicherstellung der Kriechstrecke beim Abisolieren die Länge von 10, 17
bzw. 21 mm genau ein (siehe Kapitel „Nennanschlussquerschnitte“).
Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden!
Bei Direktanschluss sind nur wärmebeständige Leitungen zulässig.
Bei Verwendung von Aderendhülsen müssen diese gasdicht und mit geeignetem
Werkzeug aufgebracht werden.
Leiter Hauptkontakt-Klemmen Hilfskontakt-Klemmen
eindrähtig 2 x 1,5 ... 10 mm2*
04935T00
2 x 0,75 ... 2,5 mm2
04937T00
1 x 10 mm2
(Leiterende abwinkeln)
04938T00 04939T00
fein- und mehrdrähtig 2 x 1,5 ... 6 mm2
04940T00
2 x 0,75 ... 1,5 mm2
04941T00
zulässige Drehmomente zu
den genannten Klemmmög-
lichkeiten*
3,0 Nm 1,0 ... 1,2 Nm
*zulässiges Drehmoment für
Leitung 10 mm2eindrähtig
3,0 Nm

Inbetriebnahme
8149912 / 8562605300
2014-06-04·BA00·III·de·07
Fehlerstromschutzschalter
8562/5
Hinweis: Hilfskontakte können über die Hauptkontakt-Klemmen herausgeführt werden.
Querschnitt beachten
Klemmenbezeichnung beachten
8.3 Geräteschaltpläne
Das Gerät nach Typenschild anschließen. Es ist darauf zu achten, dass der Neutralleiter
richtig angeschlossen wird.
9 Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass
das Gerät vorschriftsmäßig installiert wurde,
der Anschluss ordnungsgemäß ausgeführt,
das Gerät nicht beschädigt ist,
alle Schrauben und Muttern fest angezogen sind.
10 Instandhaltung
10.1 Wartung
HINWEIS
Im Rahmen der durchgeführten Installation muss der feste Sitz der Klemmverbindung
nach IEC/EN 60079-14, -17 überprüft werden.Gegebenenfalls sind 
die Klemmverbindungen mit den entsprechenden Drehmomenten nachzuziehen.
07607E00 07609E00
2-polig 4-polig
11536E00 07618E00 12219E00
Hilfskontakt 1 W Fehlersignalkontakt 1 W 2 W - 1 W normal und 
1 W Fehlersignal
Wartungs- und Instandsetzungsarbeiten an den Geräten dürfen nur von dazu befugtem
und entsprechend geschultem Personal durchgeführt werden.
Schalten Sie die Geräte vor Beginn der Wartungsarbeiten spannungsfrei.
Beachten Sie auch die geltenden nationalen Bestimmungen im Einsatzland!
96
95
98
06
05
08
0595
0898 0696

149912 / 8562605300
2014-06-04·BA00·III·de·07
Transport und Lagerung
9
Fehlerstromschutzschalter
8562/5
Überprüfen Sie im Rahmen der Wartung:
die untergeklemmten Leitungen auf festen Sitz,
das Kunststoffgehäuse auf Rissbildung und andere sichtbare Schäden,
die Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0,
die Rückstellfunktion des Schaltgriffs,
die bestimmungsgemäße Funktion.
Zur Funktionsprüfung, im eingeschalteten Zustand, die Prüftaste „T“ drücken. Dabei
muss der FI-Schalter sofort auslösen.




Prüftaste:
Die Funktionsprüfung soll regelmäßig bei Wartungen, mindestens einmal pro Halbjahr,
durchgeführt werden, sofern nicht andere regionale oder anwenderspezifische zusätzli-
che Prüfungen vorgegeben sind.
Wartungsintervalle
Prüfen Sie die explosionsgeschützten Schaltgeräte regelmäßig auf ihren 
ordnungsgemäßen Zustand hinsichtlich der Montage, der Installation und des Betriebes.
Art und Umfang der Prüfungen entnehmen Sie den entsprechenden Vorschriften 
(z.B. IEC/EN 60079-14). Bemessen Sie die Fristen so, dass entstehende Mängel in der
Anlage rechtzeitig festgestellt werden können.
Beziehen Sie folgende Punkte zur Bestimmung der Prüfintervalle ein:
Betriebsbedingungen (Auslastungsgrad der Leitungsschalter, Fehlbedienung)
Herstellerangaben in der technischen Dokumentation (mechanische und elektrische
Lebensdauer)
größere Veränderung in der Gesamtanlage (z.B. Änderung der Zoneneinteilung)
Mängelbeseitigung
Setzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!)
Tauschen Sie das Gerät aus!
11 Transport und Lagerung
Transport und Lagerung sind nur in Originalverpackung gestattet.
12 Entsorgung
Festgestellte Mängel, die sich auf den Explosionsschutz auswirken, müssen sofort be-
seitigt werden:
Beachten Sie die nationalen Abfallbeseitigungsvorschriften.

Operating Instructions
Residual current 
circuit-breaker
> 8562/5

Contents
2149912 / 8562605300
2014-06-04·BA00·III·en·07
Residual current circuit-breaker
8562/5
1 Contents
1 Contents ................................................................................................................2
2 General Information ...............................................................................................2
3 Safety Instructions .................................................................................................3
4 Conformity with standards and regulations ...........................................................3
5 Function of Residual Current Circuit-Breaker Type 8562/5 ...................................3
6 Technical Data ......................................................................................................4
7 Arrangement and Assembly ..................................................................................6
8 Installation .............................................................................................................7
9 Commissioning ......................................................................................................8
10 Servicing ................................................................................................................8
11 Transport and Storage ..........................................................................................9
12 Disposal .................................................................................................................9
13 EC Declaration of Conformity ..............................................................................10
2 General Information
2.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
D-74638 Waldenburg
Phone: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Operating Instructions Information
ID NO.: 149912 / 8562605300
Publication Code: 2014-06-04·BA00·III·en·07
We reserve the right to make technical changes without notice.
2.3 Symbols
Warning!
This symbol indicates advice which, if ignored, puts your health or the ability of the
device or components to function at risk.
Note
This symbol indicates important additional informations, tips and recommendations.

149912 / 8562605300
2014-06-04·BA00·III·en·07
Safety Instructions
3
Residual current circuit-breaker
8562/5
3 Safety Instructions
The most important safety instructions are summarized in this section. They supplement
the corresponding regulations which the staff responsible must study.
When working in areas, subject to explosion hazards, the safety of personnel and plant
depends on complying with all relevant safety regulations. Assembly and maintenance
staff working on installations therefore have a particular responsibility. They require
precise knowledge of the applicable standards and regulations.
Use the miniatur circuit-breakers in accordance with their designated use and for their
intended purpose only (see “Function of Residual Current Circuit-Breaker type 8562/5“
on page 3). Incorrect or impermissible use or non-compliance with these instructions
invalidates our warranty provision. No modifications or alterations to the devices
impairing their explosion protection are permitted. The miniatur circuit-breakers must only
be fitted and operated if they are undamaged, dry and clean.
4 Conformity with standards and regulations
See certificates and EC Declaration of Conformity: www.stahl-ex.com
5 Function of Residual Current Circuit-Breaker Type 8562/5
The series 8562 residual current circuit-breaker protects personnel in hazardous areas.
With its very short switch-off time, it switches off electrical equipment when the tripping
current is exceeded. It is designed for fitting into an enclosure with type of protection
increased safety „e“.
As a user, please observe:
national safety and accident prevention regulations,
national assembly and installation regulations (e.g. IEC/EN 60079-14),
generally recognised technical regulations,
safety instructions and information in these operating instructions,
characteristic values and rated operating conditions on the rating and data plates,
instruction plates on the unit,
that any damage can invalidate the Ex-protection.

Technical Data
4149912 / 8562605300
2014-06-04·BA00·III·en·07
Residual current circuit-breaker
8562/5
6 Technical Data
Explosion protection
Gas explosion protection
ATEX EII 2 G Ex d e IIC Gb
EI M 2 Ex d e I Mb
IECEx Ex d e IIC
Ex d e I
Certificates
ATEX PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U
Electrical data
Tripping time at rated
residual current
< 40 ms
Rated operational voltage
Minimal Voltage Ubmin
Maximal Voltage Ubmax
Rated working and
leakage currents
Ambient temperature - 20 ... + 60 °C
No. of poles 2-pole; 4-pole
Note AC and pulsed DC. The breaker has an external test button for checking earth fault function.
Selective ELCB on request.
Version Type A, pulse current sensitive to IEC/EN 61008
Rated frequency 50 / 60 Hz
Rated switching capacities 500 A (or 10 x In)
Residual current
switching-capacity I?m
500 A (or 10 x In)
Conditional rated short-
circuit current INC
6000 A
Conditional rated residual
short-circuit current I?C
10000 A
Isolation function Yes (to IEC/EN 61008)
Mechanical data
Material
Enclosure Epoxy resin
Degree of protection Degree of protection acc. to IEC/EN 60529
Connecting terminals IP20
2-pole: 230 V AC
4-pole: 230 / 400 V AC
2-pole: 110 V AC
4-pole: 180 V AC
2-pole: 265 V AC
4-pole: 455 V AC
2-pole (54 mm): IN= 16 A; IƒN = 10 mA
IN= 25 / 40 A; IƒN = 30 / 100 / 300 / 500 mA
4-pole (99 mm): IN= 25 / 40 A; IƒN = 30 / 100 / 300 / 500 mA

149912 / 8562605300
2014-06-04·BA00·III·en·07
Technical Data
5
Residual current circuit-breaker
8562/5
Life
mechanical 2x104switching cycles
electrical 104switching cycles
Impact strength 250 A, 8 / 20 ms
Auxiliary switch
Version see circuit diagrams
Auxiliary switch The switch indicates the status of the protective device (ON/OFF), whether it is switched manually
or automatically.
Short circuit protection
Please contact the manufacturer if operating conditions are non-standard.
Further technical data is given in the STAHL catalogue or is available upon request.
The temperature class depends upon where the protective enclosure is installed.
Change the Residual Current Circuit-Breaker at the end of its service-life to guarantee
ongoing protection!
Rated operating current [A] AC-14 230 V AC 5 A
DC-12 60 V DC 1 A
DC-12 48 V DC 2 A
DC-12 24 V DC 4 A
Min. switching voltage AC 24 V
DC 24 V
Min. switching current AC 10 mA
DC 200 mA
Rated short-circuit limit current:
back-up protection via fusible link
6 A gG
1 kA
Maximum values of conditional short-circuit current
Following
residual current
circuit-breaker
Preceding fuse type gG
Type IN[A] Fuse rated values
16 A 25 A 32 A 40 A 50 A 63 A 80 A 100 A
8562/52 16 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
2-pole 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
8562/54 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
4-pole 40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
Overload monitoring
Type 8562/5 fusible link gG
16 A 10 A
25 A 20 A
40 A 32 A

Arrangement and Assembly
6149912 / 8562605300
2014-06-04·BA00·III·en·07
Residual current circuit-breaker
8562/5
7 Arrangement and Assembly
7.1 Mounting orientation
7.2 Dimensional Drawings
These circuit-breakers are explosion-protected devices to IEC/EN 60079-0. They must
be fitted into an enclosure with type of protection increased safety “e“, e.g. enclosure
type 8146/5 from R. STAHL Schaltgeräte GmbH.
04934T00
Vertical,
Handle at the bottom
(all dimensions in mm) - subject to alterations
04644E00 04646E00
ELCB, 2-pole, 8562/52-... ELCB, 2-pole + 1 aux. contact, 8562/53-...
04645E00
ELCB, 4-pole, 8562/54-...
R5,50
1,50
18 ~125
18
R5,50
R2,75
1,50
54
97,50
25
156
146
5,50
~125
97,50
25
R5,50
1
18
156
146
5,50
18
R2,75
5,50
72
R5,50
~125
97,50
25
R5,50
R2,75
1
27
99
156
146
5,50
R5,50
1
18

149912 / 8562605300
2014-06-04·BA00·III·en·07
Installation
7
Residual current circuit-breaker
8562/5
8 Installation
8.1 Mains Connection
8.2 Rated connection cross-section
Solid, stranded or finely stranded copper wires can be used. 1 or 2 wires of the same
cross-section can be fitted under one terminal. Both wires must be made of the same
material. No preparation is necessary prior to connecting the wires.
Notice: Auxiliary contacts can be led out through the main contact terminals.
observe the cross-sections
note the terminal marking
Connect the cables with particular care.
Choose suitable cables and route them accordingly to ensure that the maximum
permissible conductor temperatures are not exceeded.
To ensure that creepage distances are maintained remove precisely 10, 17 or 21 mm of
insulation (see chapter “Rated connection cross-section“).
The conductor must not be damaged (scored) when stripping the insulation!
Only heat-resistant cables must be used, if connected directly.
When terminal sleeves are fitted, they must be gas-tight and applied with a suitable tool.
Conductor Main contact terminals Auxiliary contact terminals
single-wire 2 x 1.5 ... 10 mm2*
2 x AWG 16 to 8
04935T00
2 x 0.75 ... 2.5 mm2
2 x AWG 18 to 13
04937T00
1 x 10 mm2
(bend the end of the
conductor)
04938T00 04939T00
stranded or flexible-
stranded
2 x 1.5 ... 6 mm2
2 x AWG 16 to 10
04940T00
2 x 0.75 ... 1.5 mm2
2 x AWG 18 to 16
04941T00
Permissible tightening
torques for the options
mentioned*
3.0 Nm 1.0 ... 1.2 Nm
9 ... 11 lb.in
*Permissible tightening
torques for 10 mm2single-
wire cable
3,0 Nm

Commissioning
8149912 / 8562605300
2014-06-04·BA00·III·en·07
Residual current circuit-breaker
8562/5
8.3 Connection diagrams
Connect the device according to the rating plate. It has to be taken care that the neutral
conductor is connected correctly.
9 Commissioning
Before commissioning, ensure that:
the device has been installed in accordance with the standards,
the connections have been correctly made,
the device is not damaged,
all screws and nuts are fully tightened.
10 Servicing
10.1 Maintenance
The following items must be checked as part of the maintenance schedule:
Check that no cable connections are loose.
Check the plastic enclosure for cracks or other visible signs of damage.
Check that the permitted temperatures, in accordance with IEC/EN 60079-0, are
Note
As part of the installation procedure, the tight fit of the clamping connection must be
checked according to IEC/EN 60079-14, -17.
If necessary, the clamping connections must be retightened to the relevant torques.
07607E00 07609E00
2 pole 4 pole
11536E00 07618E00 12219E00
Auxiliary contact 1 CO Fault indication contact 1 CO 2 CO - 1 CO normal, 
1 CO Fault indication contact
Maintenance and repair work on the devices may only be carried out by appropriately
authorized and trained personnel.
Before any work commences, the devices must be disconnected from the supply.
Observe the relevant national regulations in the country of use!
96
95
98
06
05
08
0595
0898 0696
