Stahl 8562 Series User manual

Betriebsanleitung/Operating Instructions
Leitungsschutzschalter
Miniature Circuit
Breaker
> 8562/5

Betriebsanleitung
Leitungsschutzschalter
> 8562/5

Inhaltsverzeichnis
2149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Leitungsschutzschalter
8562/5
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Sicherheitshinweise ...............................................................................................3
4 Normenkonformität ................................................................................................3
5 Funktion des Leitungsschutzschalters Typ 8562/5 ...............................................3
6 Technische Daten .................................................................................................4
7 Anordnung und Montage .......................................................................................9
8 Installation .............................................................................................................9
9 Inbetriebnahme ...................................................................................................11
10 Instandhaltung .....................................................................................................11
11 Transport und Lagerung ......................................................................................12
12 Entsorgung ..........................................................................................................12

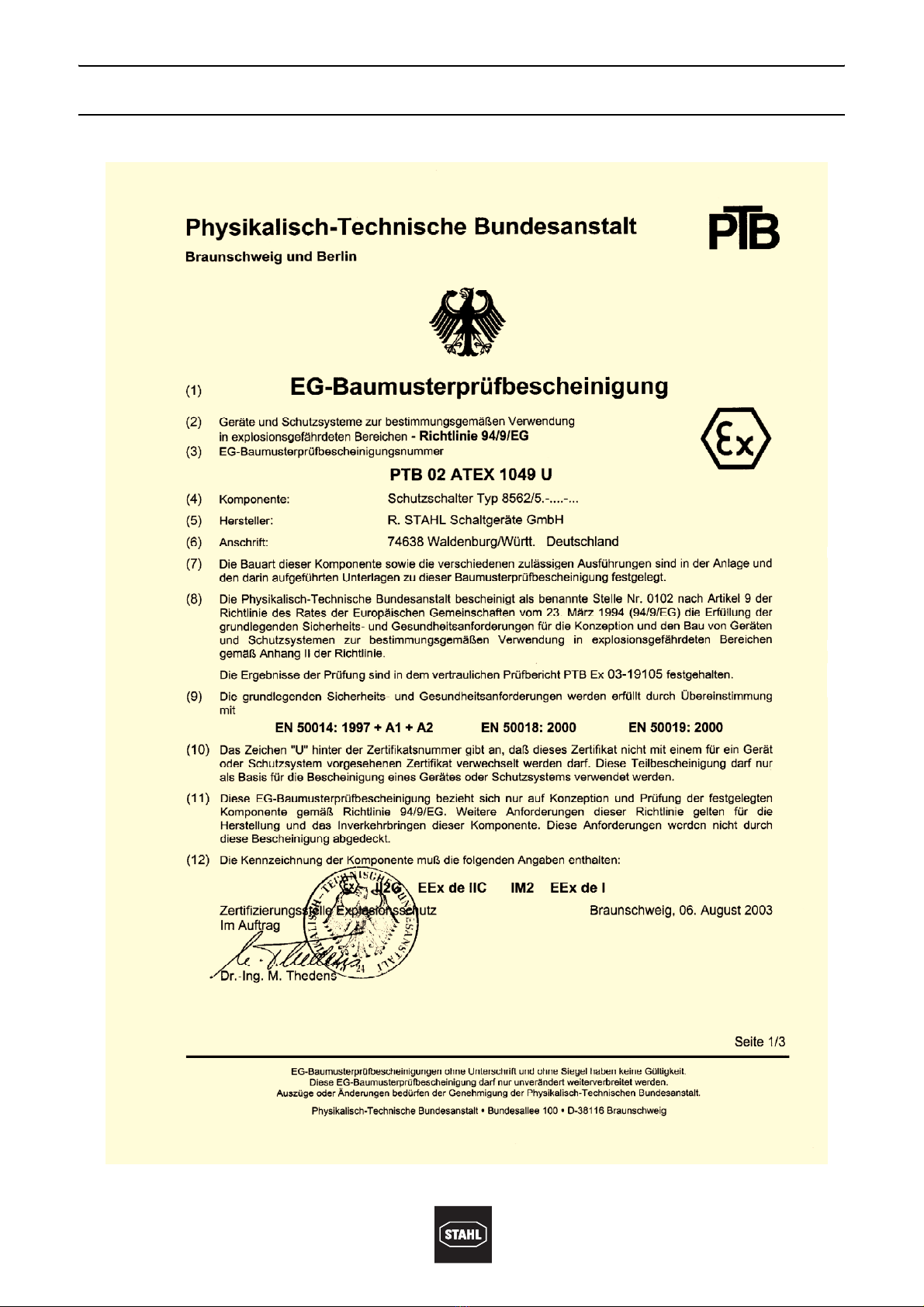

13 EG-Baumusterprüfbescheinigung (1. Seite) ........................................................13
14 EG-Konformitätserklärung ...................................................................................14
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon: [phone]
Telefax: [phone]
Internet: www.stahl.de
2.2 Angaben zur Betriebsanleitung
ID-NR.: 149909 / 8562604300
Publikationsnummer: S-BA-8562-03-de-20/11/2008
Technische Änderungen vorbehalten.
2.3 Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit oder
die Funktionsfähigkeit des Gerätes bzw. der Komponente gefährdet ist.
)Hinweis
Diese Grafik kennzeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen.

149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Sicherheitshinweise
3
Leitungsschutzschalter
8562/5
3 Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst. Es er-
gänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche Personal
verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und
Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage-
und Wartungspersonal trägt deshalb eine besondere Verantwortung. Voraussetzung ist
die genaue Kenntnis der geltenden Vorschriften und Bestimmungen.
Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz-
zweck (siehe “Funktion des Leitungsschutzschalters Typ 8562/5“ auf Seite 3). Fehler-
hafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser
Betriebsanleitung schließen eine Gewährleistung unsererseits aus. Umbauten und Ver-
änderungen an den Geräten, die den Explosionsschutz betreffen, sind nicht gestattet.
Die Geräte dürfen nur in unbeschädigtem, trockenem und sauberem Zustand eingebaut
und betrieben werden.
4 Normenkonformität
Die Geräte entsprechen den folgenden Normen bzw. der folgenden Richtlinie:
XRichtlinie 94/9/EG
XIEC/EN 60898
XIEC/EN 60947-2
XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7
5 Funktion des Leitungsschutzschalters Typ 8562/5
Der Leitungsschutzschalter der Reihe 8562 schützt Leitungen und Kabel gegen Überlast
und Kurzschluss in explosionsgefährdeten Bereichen. Er ist für den Einbau in Gehäuse
der Zündschutzart „Erhöhte Sicherheit e“ vorgesehen.
Beachten Sie als Anwender:
Xdie nationalen Sicherheits- und Unfallverhütungsvorschriften,
Xdie nationalen Montage- und Errichtungsvorschriften (z.B. IEC/EN 60079-14),
Xdie allgemein anerkannten Regeln der Technik,
Xdie Sicherheitshinweise und Angaben dieser Betriebsanleitung,
Xdie Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder,
Xdie Hinweisschilder auf dem Gerät,
Xdass Beschädigungen des Gerätes den Explosionschutzschutz aufheben können.
)Die Geräte sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2
zugelassen.

Technische Daten
4149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Leitungsschutzschalter
8562/5
6 Technische Daten
Ausführung Wechselstromautomaten Allstromautomaten
Explosionsschutz
Gasexplosionsschutz
ATEX EII 2 G Ex de IIC
EI M 2 Ex de I
EII 2 G Ex de IIC
EI M 2 Ex de I
IECEx Ex de IIC bzw Ex de I Ex de IIC bzw Ex de I
Bescheinigungen
ATEX PTB 02 ATEX 1049 U PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U IECEx PTB 06.0062U
Bemessungsbetriebsstrom
Polzahl 1-polig, 1-polig + N, 2-polig, 3-polig, 3-polig +
N, 4-polig
1-polig, 2-polig
Bemessungsfrequenz 50 Hz ... 60 Hz 50 Hz ... 60 Hz; DC
Bemessungsisolations-
spannung
500 V 500 V
Bemessungsbetriebs-
spannung
Minimale Spannung Ubmin 12 V AC/DC 12 V AC/DC
Maximale Spannung Ubmax
Lebensdauer
mechanisch 105Schaltspiele
elektrisch 105Schaltspiele
Schockfestigkeit nach IEC/EN 60898
Trennerfunktion ja (IEC/EN 60947-2)
Impulsfestigkeit 6 kV
Gebrauchskategorie A (IEC/EN 60947-2)
Auslösecharakteristik B 6 A ... 40 A
Auslösecharakteristik C/D 0,5 A ... 40 A
Auslösecharakteristik B 6 A ... 40 A
Auslösecharakteristik C/D 0,5 A ... 40 A
Standardausführung
AC DC
1-polig 230/400 V 48 V
1-polig + N 230 V - -
2-polig 400 V 110 V (in
Reihe)
3-polig 400 V - -
3-polig + N 400 V - -
4-polig 400 V - -
UL-Ausführung
1-polig 277 / 440 V - -
2-polig 277 / 440 V - -
3-polig 277 / 440 V - -
Standardausführung
AC DC
1-polig 230/400 V 220 V
1-polig + N - - - -
2-polig 400 V 440 V
AC 250 V / 440 V
DC 53 V / 120 V
AC 250 V / 440 V
DC 250 V / 440 V

149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Technische Daten
5
Leitungsschutzschalter
8562/5
Grafik
Selektivitätsklasse 3 (IEC/EN 60898)
Ansprechwert der
Kurzschlussauslösung
Der Ansprechwert der Kurzschlussauslösung liegt bei Gleichspannung um ca. 40 % höher als bei
Wechselspannung mit 50 / 60 Hz
08903E00
11514E00

Technische Daten
6149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Leitungsschutzschalter
8562/5
Bemessungsschaltvermögen
Schaltvermögen 6 kA bzw. 10 kA (25 kA nach IEC)
Ausführung Leitungsschutzschalter, strombegrenzend mit themischem und magnetischem Auslöser
Charakteristik
Backup-Schutz Um Leitungsschutzschalter in leistungsstarken Netzen gegen hohe Kurzschlussströme zu
sichern, müssen Schmelzsicherungen vorgeschaltet werden. Diese sichern die
Leitungsschutzschalter gegen Kurzschlussströme von bis zu 50 kA. Im Kurzschlussfall schalten
beide Schutzorgane gemeinsam ab, so dass der Schutzschalter nicht zerstört wird und voll
funktionsfähig bleibt.
Pole Reihe mit 6 kA Reihe mit 10 kA
Spannung
(V)
Strom
(kA)
Spannung
(V)
Strom
(kA)
AC gem.
IEC/EN 60898
1 - 4 Icn 230 / 240 6 Icn 230 / 240 10
AC gem.
IEC/EN 60947-2
1I
cu 240 10 Icu 240 15
1+N,
2
Icu 127 30 Icu 127 40
240 20 240 30
415 10 415 15
3, 4 Icu 240 20 Icu 240 30
415 10 415 15
DC gem.
IEC/EN 60947-2
(Zeitkonstante 15 ms)
1I
cu /
Ics
60 20 Icu /
Ics
60 25
2 125 25 125 30
Charakteristik
nach EN 50898
BCD
Nennstrombereich 6 A ... 32 A 0,5 A ... 32 A 0,5 A ... 32 A
Lasten > Elektroheizung
> Beleuchtung
> Steckdosen
> Steuerstromkreise
u. a.
> Betriebsmittel
> Leuchtengruppen
> Motoren
> Transformatoren
u. a.
> Betriebsmittel
> schwer anlaufende
Motoren
u. a.
Bezugstemperatur 30 oC 30 oC 30 oC
Thermischer
Überlastauslöser
1,13 ... 1,45 In1,13 ... 1,45 In1,13 ... 1,45 In
Thermischer
Überlastauslöser
135% UL
-- 1,13 ... 1,35 In--
Magnetauslöser 3 ... 5 In3 ... 10In3 ... 20In
Nachgeordneter Leistungsschalter
Typ Auslöse-
charakteristik
C, D B B, C, D
Nennstrom
Ith (A)
Vorgeordnete Sicherung Typ gG
minimaler Nennstrom (A) maximaler
Nennstrom (A)
8562/5 1 4 - - - -
28 63
310
6201080
10 25 16
16 40 20
20 50 32 100
25 63 40
32 80 50
40 100 50 125

149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Technische Daten
7
Leitungsschutzschalter
8562/5
Korrekturfaktor
Betriebstemperaturbereich
Schutzart
Anschlussklemmen
Material
Gehäuse Epoxidharz oder Polyesterharz
Gewicht
Hilfsschalter
Anschlussart 1,5 mm2Bügelklemmen
Fehlersignalschalter Der Fehlersignalschalter meldet selbständiges Schalten des Schutzorgans bei Überlast oder
Kurzschluss.

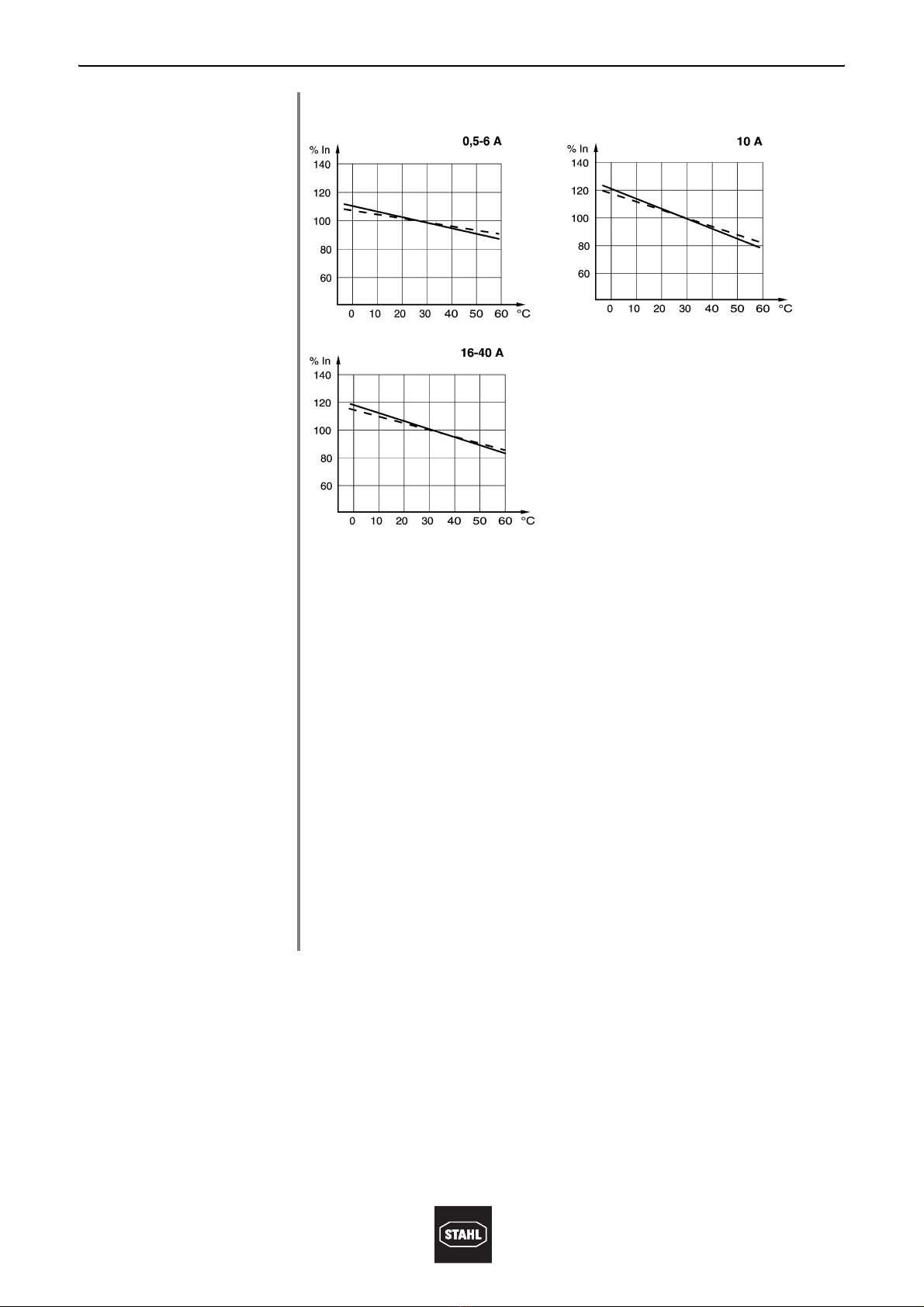

Korrekturfaktoren für die von 30 oC abweichenden Umgebungstemperaturen
10889E00 10887E00
10888E00
Typ 8562/51, Typ 8562/52 - 55 °C ... + 40 °C
Typ 8562/53, Typ 8562/54 - 20 °C ... + 40 °C
Bei abweichendem Temperatur-
bereich bitte Korrekturfaktor beachten!
- 20 °C ... + 60 °C
Anschlüsse IP20
Hauptkontakte 1,5 ... 10 mm2Bügelklemmen
Hilfskontakte 1,5 mm2Bügelklemmen
Typ 8562/51 520 g
Typ 8562/52 1040 g
Typ 8562/53 1400 g
Typ 8562/54 2050 g

Technische Daten
8149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Leitungsschutzschalter
8562/5

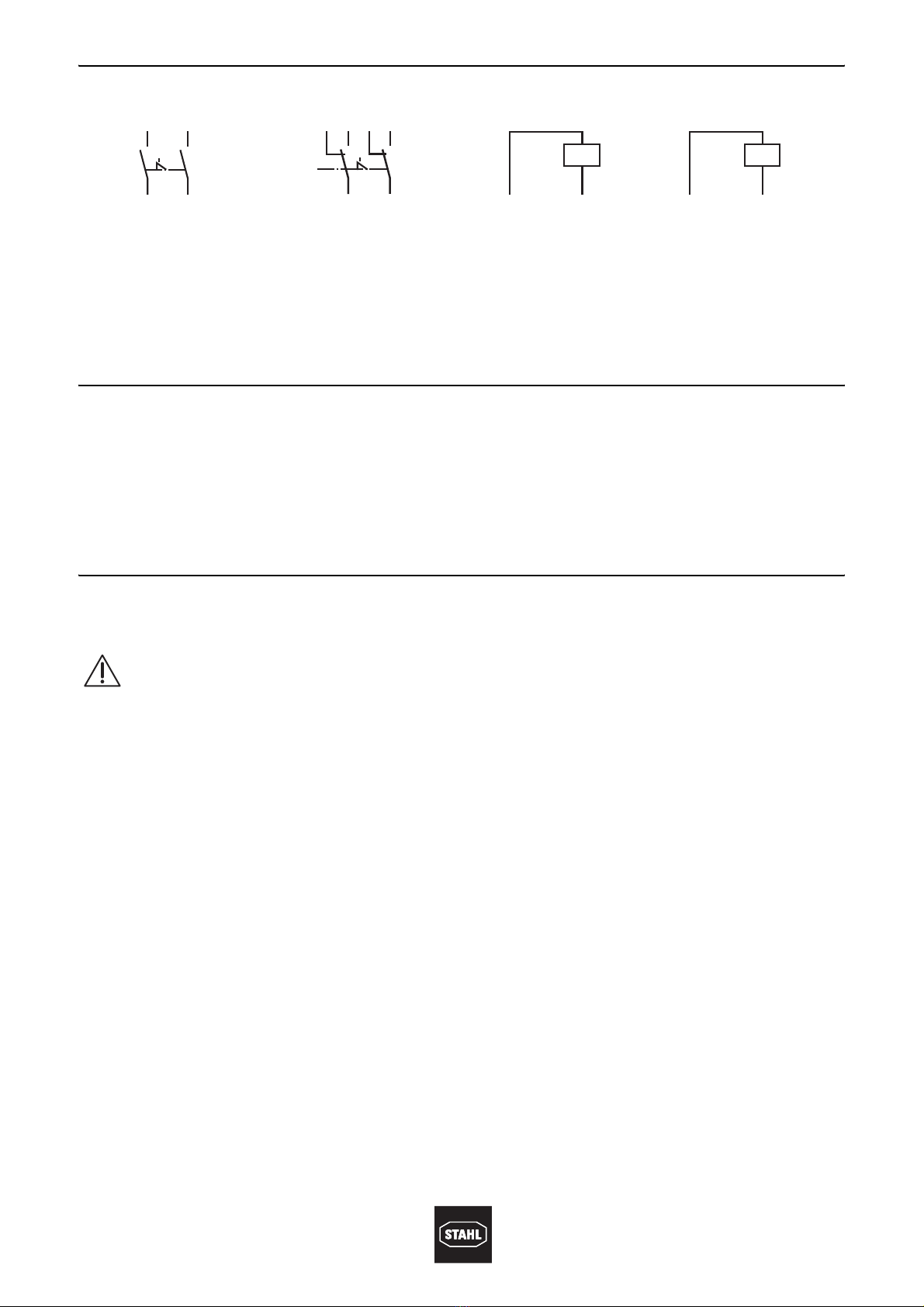

Hilfsschalter Der Hilfsschalter meldet den Status des Schutzorgans (EIN/AUS), unabhängig davon, ob manuell
oder automatisch geschaltet wird.
Fernauslöser Der Fernauslöser öffnet das angeschlossene Schutzorgan, wenn er angesteuert wird.
Unterspannungsauslöser Der Unterspannauslöser löst bei Spannungseinbruch unter 50% der Bemessungsspannung (0,5
x Ue) den Leitungsschutzschalter aus.
)Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Her-
steller.
Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage.
)Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses.
)Tauschen Sie den Leitungsschutzschalter nach Ablauf der Lebensdauer aus, um die
Schutzfunktion weiterhin zu gewährleisten.
)Vorgeordnete Sicherung/nachgeordneter Leitungsschalter für Back-up Schutz Icc max :
100 kA (80 kA, 400 V mit Schmelzsicherung)
Bemessungsbetriebsstrom,
Nennstrom [A]
AC 14 240 V AC 5 A
DC 12 60 V DC 1 A
DC 12 48 V DC 2 A
DC 12 214 V DC 4 A
Mininmale Schaltspannung AC 24 V
DC 24 V
Minimaler Schaltstrom AC 10 mA
DC 200 mA
Bemessungsgrenzkurzschlussstro
m: Back-up-Schutz durch
Schmelzsicherung 6 A gG
1 kA
Bemessungsspannung AC 110/415 V
DC 110/125 V
AC 24/60 V
DC 24/48 V
Auslösezeit < 10 ms
Bemessungsspannung AC 230 V
AC/DC 12 V
AC/DC 24 V
AC/DC 48 V
Auslösezeit < 150 ms

149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Anordnung und Montage
9
Leitungsschutzschalter
8562/5
7 Anordnung und Montage
7.1 Einbaulage
7.2 Maßzeichnungen
8 Installation
8.1 Netzanschluss
Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. Sie müs-
sen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden, z.B. in
ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH.
04934T00
vertikal,
Klemmen 1, 3, 5 unten
(alle Maße in mm) - Änderungen vorbehalten
04733E00 04734E00 04735E00 04736E00
LS-Schalter 8562/51-... LS-Schalter 8562/52-... LS-Schalter 8562/53-... LS-Schalter 8562/54-...
Führen Sie den Leitungsanschluss mit besonderer Sorgfalt durch.
Stellen Sie durch geeignete Auswahl der verwendeten Leitungen sowie durch die Art
der Verlegung sicher, dass die maximal zulässigen Leitertemperaturen nicht überschrit-
ten werden.
Halten Sie zur Sicherstellung der Kriechstrecke beim Abisolieren die Länge von 10, 17
bzw. 21 mm genau ein (siehe Kapitel „Nennanschlussquerschnitte“).
Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden!
Bei Direktanschluss sind nur wärmebeständige Leitungen zulässig.

Installation
10 149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Leitungsschutzschalter
8562/5
8.2 Nennanschlussquerschnitte
Verwendbar sind ein-, mehr- oder feindrähtige Kupferleiter. Unter eine Anschlussklemme
können 1 oder 2 Leiter installiert werden. Bei eindrähtigen Leitern müssen beide Leiter
den gleichen Querschnitt aufweisen sowie aus dem gleichen Material bestehen. Vorbe-
reitende Maßnahmen sind vor dem Leiteranschluss nicht notwendig.
8.3 Geräteschaltpläne
)Bei Verwendung von Aderendhülsen müssen diese gasdicht und mit geeignetem
Werkzeug aufgebracht werden.
Leiter Hauptkontakt-Klemmen Hilfskontakt-Klemmen
eindrähtig 2 x 1,5 ... 10 mm2*
04935T00
2 x 0,75 ... 2,5 mm2
04937T00
1 x 10 mm2
(Leiterende abwinkeln)
04938T00 04939T00
fein- und mehrdrähtig 2 x 1,5 ... 6 mm2
04940T00
2 x 0,75 ... 1,5 mm2
04941T00
zulässige Drehmomente zu
den genannten Klemmmög-
lichkeiten*
1,8 ... 2,0 Nm 1,0 ... 1,2 Nm
*zulässiges Drehmoment für
Leitung 10 mm2eindrähtig
2,5 Nm
Schaltbild
07614E00 07613E00 07612E00 07611E00
1-polig 1-polig + N 2-polig 3-polig
07610E00 11537E00 11536E00 07618E00
3-polig + N 4-polig Hilfskontakt 1 W Fehlersignalkontakt 1 W
96
95
98
05
06 08

149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Inbetriebnahme
11
Leitungsschutzschalter
8562/5
Das Gerät kann von Oben wie auch von Unten angeschlossen werden. Es ist darauf zu
achten, dass der Neutralleiter richtig angeschlossen wird.
Ausnahme: 8562/5.-.15.-... und 8562/5.-.16.-... im DC Einsatz
9 Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass
Xdas Gerät vorschriftsmäßig installiert wurde,
Xder Anschluss ordnungsgemäß ausgeführt,
Xdas Gerät nicht beschädigt ist,
Xalle Schrauben und Muttern fest angezogen sind.
10 Instandhaltung
10.1 Wartung
Überprüfen Sie im Rahmen der Wartung:
Xdie untergeklemmten Leitungen auf festen Sitz,
Xdas Kunststoffgehäuse auf Rissbildung und andere sichtbare Schäden,
Xdie Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0,
Xdie Rückstellfunktion des Schaltgriffs,
Xdie bestimmungsgemäße Funktion.
12218E00 12219E00 12220E00 12221E00
Hilfskontakt 1 S
Fehlersignalkontakt 1 S
Hilfskontakt 1 W
Fehlersignalkontakt 1 W
Fernauslöser Unterspannauslöser
Wartungs- und Instandsetzungsarbeiten an den Geräten dürfen nur von dazu befugtem
und entsprechend geschultem Personal durchgeführt werden.
Schalten Sie die Geräte vor Beginn der Wartungsarbeiten spannungsfrei.
)Beachten Sie auch die geltenden nationalen Bestimmungen im Einsatzland!
Schaltbild
05
08
98
95 05
95
0898 0696
C2 C1
U>
D1 D2
U<

Transport und Lagerung
12 149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Leitungsschutzschalter
8562/5
Wartungsintervalle
Prüfen Sie die explosionsgeschützten Schaltgeräte regelmäßig auf ihren ordnungsgemä-
ßen Zustand hinsichtlich der Montage, der Installation und des Betriebes.
Art und Umfang der Prüfungen entnehmen Sie den entsprechenden Vorschriften
(z.B. EN 60079-14). Bemessen Sie die Fristen so, dass entstehende Mängel in der An-
lage rechtzeitig festgestellt werden können.
Beziehen Sie folgende Punkte zur Bestimmung der Prüfintervalle ein:
XBetriebsbedingungen (Auslastungsgrad der Leitungsschalter, Fehlbedienung)
XHerstellerangaben in der technischen Dokumentation (mechanische und elektrische
Lebensdauer)
Xgrößere Veränderung in der Gesamtanlage (z.B. Änderung der Zoneneinteilung)
Mängelbeseitigung
XSetzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!)
XBeseitigen Sie die Mängel!
XNehmen Sie das Gerät in Betrieb.
11 Transport und Lagerung
Transport und Lagerung sind nur in Originalverpackung gestattet.
12 Entsorgung
Festgestellte Mängel, die sich auf den Explosionsschutz auswirken, müssen sofort be-
seitigt werden:
Beachten Sie die nationalen Abfallbeseitigungsvorschriften.

149909 / 8562604300
S-BA-8562-03-de-20/11/2008
EG-Baumusterprüfbescheinigung (1. Seite)
13
Leitungsschutzschalter
8562/5
13 EG-Baumusterprüfbescheinigung (1. Seite)

EG-Konformitätserklärung
14 149909 / 8562604300
S-BA-8562-03-de-20/11/2008
Leitungsschutzschalter
8562/5
14 EG-Konformitätserklärung

Operating Instructions
Miniature Circuit
Breaker
> 8562/5

Contents
2149909 / 8562604300
S-BA-8562-03-en-20/11/2008
Miniature Circuit Breaker
8562/5
1 Contents
1 Contents ................................................................................................................2
2 General Information ...............................................................................................2
3 Safety instructions .................................................................................................3
4 Conformity to Standards ........................................................................................3
5 Function of Miniature Circuit-Breaker Type 8562/5 ...............................................3
6 Technical Data ......................................................................................................4
7 Arrangement and Fitting ........................................................................................9
8 Installation .............................................................................................................9
9 Commissioning ....................................................................................................11
10 Servicing ..............................................................................................................11
11 Transport and Storage ........................................................................................12
12 Disposal ...............................................................................................................12
13 CE prototype test certificate (Page 1) .................................................................13
14 CE Declaration of Conformity ..............................................................................14
2 General Information
2.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Phone: [phone]
Fax: [phone]
Internet: www.stahl.de
2.2 Information regarding the Operating Instructions
ID NO.: 149909 / 8562604300
Publication Code: S-BA-8562-03-en-20/11/2008
We reserve the right to make technical changes without notice.
2.3 Symbols
Warning!
This symbol indicates advice which, if ignored, puts your health or the ability of the de-
vice or components to function at risk.
)Note
This symbol indicates important additional informations, tips and recommendations.

149909 / 8562604300
S-BA-8562-03-en-20/11/2008
Safety instructions
3
Miniature Circuit Breaker
8562/5
3 Safety instructions
The most important safety instructions are summarized in this section. They supplement
the corresponding regulations which the staff responsible must study.
When working in areas, subject to explosion hazards, the safety of personnel and plant
depends on complying with all relevant safety regulations. Assembly and maintenance
staff working on installations therefore have a particular responsibility. They require pre-
cise knowledge of the applicable standards and regulations.
Use the miniatur circuit-breakers in accordance with their designated use and for their
intended purpose only (see “Function of Miniature Circuit-Breaker type 8562/5“ on page
3). Incorrect or impermissible use or non-compliance with these instructions invalidates
our warranty provision. No modifications or alterations to the devices impairing their ex-
plosion protection are permitted. The miniatur circuit-breakers must only be fitted and
operated if they are undamaged, dry and clean.
4 Conformity to Standards
The devices comply with the following standards and directive:
XDirective 94/9/EC
XIEC/EN 60898
XIEC/EN 60947-2
XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7
5 Function of Miniature Circuit-Breaker Type 8562/5
The series 8562 Miniature Circuit-Breaker protects cables against overload and short-cir-
cuit in hazardous areas. It is designed for fitting into an enclosure with type of protection
“Increased safety e“.
As a user, please observe:
Xnational safety and accident prevention regulations,
Xnational assembly and installation regulations (e.g. IEC/EN 60079-14),
Xgenerally recognised technical regulations,
Xsafety instructions and information in these operating instructions,
Xcharacteristic values and rated operating conditions on the rating and data plates,
Xinstruction plates on the unit,
Xthat any damage can invalidate the Ex-protection.
)The devices are approved for use in areas subject to explosion hazards of zone 1 and 2.

Technical Data
4149909 / 8562604300
S-BA-8562-03-en-20/11/2008
Miniature Circuit Breaker
8562/5
6 Technical Data
Version AC MCBs AC / DC MCBs
Explosion protection
Gas explosion protection
ATEX EII 2 G Ex de IIC
EI M 2 Ex de I
EII 2 G Ex de IIC
EI M 2 Ex de I
IECEx Ex de IIC resp. Ex de I Ex de IIC resp. Ex de I
Certificates
ATEX PTB 02 ATEX 1049 U PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U IECEx PTB 06.0062U
Rated operational current
No. of poles 1-pole, 1-pole + N, 2-pole, 3-pole, 3-pole + N,
4-pole
1-pole, 2-pole
Rated operating frequency 50 Hz ... 60 Hz 50 Hz ... 60 Hz; DC
Rated insulation voltage 500 V 500 V
Rated operational voltage
Minimal Voltage Ubmin 12 V AC/DC 12 V AC/DC
Maximal VoltageUbmax
Service Life
mechanical 105switching cycles
electrical 105switching cycles
Schock resistance according to IEC/EN 60898
Isolation function yes (IEC/EN 60947-2)
Pulse resistance 6 kV
Utilisation category A (IEC/EN 60947-2)
Tripping characteristic B 6 A ... 40 A
Tripping characteristic C/D 0,5 A ... 40 A
Tripping characteristic B 6 A ... 40 A
Tripping characteristic C/D 0,5 A ... 40 A
Standard version
AC DC
1-pole 230/400 V 48 V
1-pole + N 230 V - -
2-pole 400 V 110 V (in
series)
3-pole 400 V - -
3-pole + N 400 V - -
4-pole 400 V - -
UL-Version
1-pole 277 / 440 V - -
2-pole 277 / 440 V - -
3-pole 277 / 440 V - -
Standard version
AC DC
1-pole 230/400 V 220 V
1-pole + N - - - -
2-pole 400 V 440 V
AC 250 V / 440 V
DC 53 V / 120 V
AC 250 V / 440 V
DC 250 V / 440 V
