Staubli MC4-Evo 2 PV-KBT4-EVO 2-UR User manual

1/12
MA273 (de_en)
Montageanleitung
MA273 (de_en)
Assembly instructions

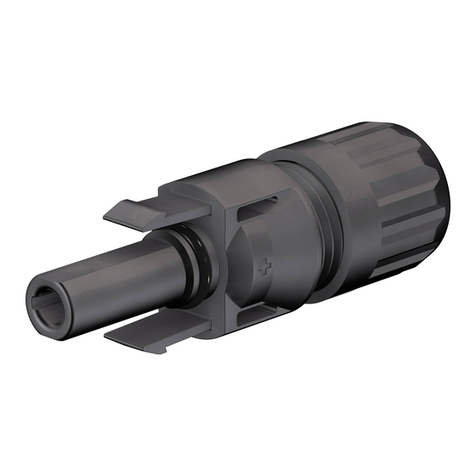

PV-Kupplungsbuchse PV-KBT4-EVO 2-UR
PV-Kupplungsstecker PV-KST4-EVO 2-UR
MC4-Evo 2
PV female coupler PV-KBT4-EVO 2-UR
PV male coupler PV-KST4-EVO 2-UR
MC4-Evo 2
Inhalt
Einleitung�������������������������������������������������������������������������������������1
Sicherheitshinweise ���������������������������������������������������������������������2
Erforderliches Werkzeug ��������������������������������������������������������������3
Leitfaden zur Konfiguration der Steckverbinder ����������������������������5
Vorbereitung der Leitung��������������������������������������������������������������6
Crimpen ��������������������������������������������������������������������������������������7
Montageprüfung��������������������������������������������������������������������������8
Stecken und Trennen�������������������������������������������������������������������9
Hinweise zur Installation�������������������������������������������������������������10
Technische Daten ����������������������������������������������������������������������11
Notizen��������������������������������������������������������������������������������������12
Content
Introduction ���������������������������������������������������������������������������������1
Safety Instructions �����������������������������������������������������������������������2
Tools required������������������������������������������������������������������������������3
Guideline for configuring the connectors��������������������������������������5
Cable preparation ������������������������������������������������������������������������6
Crimping��������������������������������������������������������������������������������������7
Assembly check ��������������������������������������������������������������������������8
Mating and unmating�������������������������������������������������������������������9
Notes on installation ������������������������������������������������������������������10
Technical Data ���������������������������������������������������������������������������11
Notes ����������������������������������������������������������������������������������������12
Einleitung Introduction
MC4-Evo 2 Steckverbindungen garantieren hohe Schutzgrade
nach IP65 und IP68 nach IEC 60529� Die Verriegelung der Steck-
verbinder nach NEC 2020 durch den Locking type-Verschluss
garantiert höchste Sicherheit gegen unbeabsichtigtes Trennen
und ist nur mit dem Werkzeug PV-MS-PLS/2 entriegelbar�
MC4-Evo 2 connectors guarantee high ingress protection of IP65
and IP68 according to IEC 60529� The locking system of the
connectors in accordance with NEC 2020 guarantees optimum
prevention against unintended disconnection� Unlocking can be
realized only using the tool PV-MS-PLS/2�
PV-SVK4
32.0717
PV-BVK4
32.0716
Verschlusskappen/Sealing caps
Kupplungsstecker
Male coupler
PV-KST4-EVO 2/…
Kupplungsbuchse
Female coupler
PV-KBT4-EVO 2/…

2/12
Sicherheitshinweise Safety instructions
Bedeutung der Montageanleitung
Wenn die Montageanleitung und die folgenden Sicherheitshinweise
NICHT befolgt werden, können Lebensgefahr durch Stromschlag,
Lichtbögen, Brand oder ein Ausfall des Systems die Folge sein�
•Montageanleitung vollständig befolgen�
•Das Produkt nur entsprechend dieser Montageanleitung und
der technischen Daten anschließen und verwenden�
•Montageanleitung aufbewahren und an nachfolgende Verwen-
der weitergeben�
Importance of the assembly instructions
NOT following the assembly and safety instructions could result
in life-threatening injuries due to electric shock, electric arcs, fire,
or failure of the system�
•Follow the entire assembly instructions�
•Use and install the product only according to this assembly
instructions and the technical data�
•Safely store the assembly instructions and pass them on to
subsequent users�
Bestimmungsgemäße Verwendung
Der Steckverbinder verbindet Komponenten elektrisch in Gleich-
stromkreisen einer Photovoltaik-Anlage�
Die Verwendung des Steckverbinders für andere Zwecke als in
einem Photovoltaik-System ist möglich, z� B� als Niederspan-
nungs-Gleichstrom-Komponente�
Dabei können andere Anforderungen und Spezifikationen als in
diesem Dokument beschrieben anwendbar werden�
•Für mehr Informationen Stäubli kontaktieren
www�staubli�com/electrical
Intended use
The connector electrically connects components within the DC
circuits of a photovoltaic array�
The connector can be used for purposes other than those in
a photovoltaic array, e�g�, as a LVDC component� If the com-
ponent is used for other purposes, then the requirements and
specifications may be dierent from the ones described in this
document�
•For more information, contact Stäubli
www�staubli�com/electrical
Anforderungen an das Personal
Die Montage und Installation dürfen ausschließlich von einer
Elektrofachkraft oder einer elektrotechnisch unterwiesenen Per-
son durchgeführt werden�
•Eine Elektrofachkraft ist eine Person mit geeigneter fachlicher
Ausbildung, Kenntnissen und Erfahrungen, sodass sie Ge-
fahren erkennen und vermeiden kann, die von der Elektrizität
ausgehen können� Die Elektrofachkraft ist befähigt, geeignete
Schutzausrüstungen zu wählen und zu verwenden�
•Eine elektrotechnisch unterwiesene Person ist eine Person,
die durch eine Elektrofachkraft unterwiesen oder beaufsichtigt
wird, sodass sie Gefahren erkennen und vermeiden kann, die
von der Elektrizität ausgehen können�
Requirements for personnel
Only an electrician or electrically instructed person may assem-
ble, install, and commission the system�
•An electrician is a person with appropriate professional
training, knowledge, and experience to identify and avoid the
dangers that may originate from electricity� An electrician is
able to choose and use suitable personal protective equip-
ment�
•An electrically instructed person is a person who is instructed
or supervised by an electrician and can identify and avoid the
dangers that may originate from electricity�
Voraussetzungen für die Installation und Montage
•NIEMALS oensichtlich beschädigte Steckverbinder verwenden�
•NUR von Stäubli zugelassene Werkzeuge und Hilfsmittel
verwenden�
•NUR PV-Leitungen, die für die Steckverbinder zugelassen
sind, an die Steckverbinder anschließen�
Prerequisites for installation and assembly
•NEVER use an obviously damaged product�
•ONLY tools and procedures approved by Stäubli shall be
used�
•ONLY approved PV-cables shall be assembled to the connector�
Sichere Montage und Installation
Aktive Teile können auch nach Freischalten der Photovoltaik-
Anlage und Trennen der Steckverbinder unter Spannung stehen�
•Den Steckverbinder NUR im spannungsfreien Zustand des
Photovoltaik-Strings oder -Bereiches montieren�
Safe assembly and mounting
Live parts can remain energized after isolation or disconnection
•ONLY Install the product when the photovoltaic-array or -string
is de-energized�
Stecken und Trennen
•IMMER vor dem Trennen und Stecken der Steckverbinder
Photovoltaik-Anlage lastfrei schalten�
•NIEMALS den Steckverbinder unter Last trennen�
•NIEMALS Stecker oder Buchse des Stäubli-Steckverbinders
mit Buchse bzw� Stecker eines anderen Herstellers verbinden�
Mating and disconnecting
•ALWAYS de-energize the photovoltaic system before mating
and disconnecting the connectors�
•NEVER disconnect the connectors under load�
•NEVER connect male or female part of Stäubli connector with
connectors of other manufacturers�
Komponente NICHT ändern oder reparieren
•Steckverbinder nur einmal montieren�
•Steckverbinder nach der Montage NICHT nachträglich modi-
fizieren�
•Defekte Steckverbinder austauschen�
Do NOT modify NOR repair component
•Mount connector only once�
•Do NOT modify connectors after assembly�
•Replace defective connectors�

3/12
1
2
3
5
4
Erforderliches Werkzeug Tools required
(ill. 1)
Abisolierzange PV-AZM… inklusive
eingebauten Abisoliermessern sowie
Sechskantschlüssel SW2,5�
(ill. 1)
Stripping pliers PV-AZM��� including
built-in stripping blades and Allen key
2�5 mm�
Hinweis:
Bedienungsanleitung MA267,
www�staubli�com/re-downloads�html
Note:
Operating instructions MA267,
www�staubli�com/re-downloads�html
(ill. 2)
Crimpzange PV-CZM��� inkl� Lokator
und Crimpeinsatz�
(ill. 2)
Crimping pliers PV-CZM��� incl� locator
and crimping die�
Hinweis:
Bedienungsanleitung MA251,
www�staubli�com/re-downloads�html
Note:
Operating instructions MA251,
www�staubli�com/re-downloads�html
(ill. 3)
PV-MS-PLS Montage- und
Entriegelungswerkzeug,
1 Set = 2 Stück
Bestell-Nr� 32�6058
(ill. 3)
PV-MS-PLS Assembly and unlocking
tool, 1 set = 2 pcs�
Order No� 32�6058
Hinweis:
Bedienungsanleitung MA270,
www�staubli�com/re-downloads�html
Note:
Operating instructions MA270,
www�staubli�com/re-downloads�html
(ill. 4)
PV-WZ-Torque-Set,
Bestell-Nr� 32�0065
oder
Drehmomentschlüssel SW17
(ill. 4)
PV-WZ-Torque-Set,
Order No� 32�0065
or
Torque wrench 17 mm
(ill. 5)
Prüfstift PV-EVO-PST,
Bestell-Nr� 32�6073
(ill. 5)
Test plug PV-EVO-PST,
Order No� 32�6073
Leiterquerschnitt
Conductor cross section
Typ
Type
Bestell-Nr.
Order No.
1.5/2.5/4/6mm²
(14/12/10AWG) PV-AZM-156 32.6027-156
4/6/10mm²
(12/10/8AWG) PV-AZM-410 32.6027-410
Crimpbereich
Crimping range
Typ
Type
Bestell-Nr.
Order No.
1.5/2.5/4mm²
(14/12AWG) PV-CZM-40100 32.6020-40100
2.5/4/6mm²
(14/12/10AWG) PV-CZM-41100 32.6020-41100
4/10mm2
(12/8AWG) PV-CZM-42100 32.6020-42100

4/12
6
(ill. 6)
Kabelschere PV-WZ-KS,
Bestell-Nr� 32�6080
(ill. 6)
Cable cutter PV-WZ-KS,
Order No� 32�6080
Hinweis:
Bedienungsanleitung MA705,
www�staubli�com/re-downloads�html
Note:
Operating instructions MA705,
www�staubli�com/re-downloads�html

5/12
Leitfaden zur Konfiguration der Steckverbinder Guideline for configuring the connectors
Hinweis:
Liegt der verwendete Leitungsdurchmesser zwischen zwei
Grenzen, so verwenden Sie bitte den kleineren Dichteinsatz�
Note:
Please use the smaller sealing size if the cable diameter used
is between two limits�
Auswahl von nach TÜV-Rheinland geprüften
Steckverbinderkonfigurationen
An den Steckverbindern angeschlossene Leitungen müssen für
die Verwendung in photovoltaischen Systemen geeignet sein und
den Anforderungen von IEC 62930 entsprechen�
Choose connector configuration verified by TÜV-
Rheinland
Cables connected to the connector shall be suitable for use in
photovoltaic systems and shall comply with the requirements of
IEC 62930�
Hinweis:
Bezüglich der Auswahl der PV Leitungen müssen folgende
Punkte berücksichtigt werden:
- Das Mantelmaterial der PV-Leitung muss Isolierstoklasse 1
nach IEC 60664-1 erfüllen�
Note:
Following points must be considered when selecting the PV
cable:
- The sheath material of the PV cable has to meet insulation
class 1 according to IEC 60664-1�
Auswahl der Steckverbinderkonfiguration bei Ver-
wendung von UL-zertifizierten Leitungen
Bei Verwendung von ausschließlich UL-zertifizierten Leitungen
passende Konfiguration anhand Tab� 2 auswählen:
Selection of connector configuration when using
cables certified at UL
Select the suitable configuration in Tab� 2 by using UL certified
cables only:
Achtung
Crimpen Sie diese Steckverbinder nicht an Leitungen mit
einfach ummantelter Isolierung aus vernetztem Polyethylen
(XLPE Leitung)� Der Einsatz dieses Leitungstyps in Verbin-
dung mit MC4-Evo 2 Steckverbindern erfüllt nicht die UL
6703 Anforderungen bzgl� der Zugentlastung�
Attention
Do not assemble to single jacket cross-linked polyethylene ca-
ble (XLPE cable)� The use of this cable type with MC4-Evo2
connectors does not fulfill the strain relief requirements of UL
6703�
Tab. 1
Leitungsquerschnitt
Conductor cross section
b: Kontrollmaß
b: control measure ill. 7 Typ
Type
mm2AWG mm
1.5 – 2.5 14 ~ 4 PV-K...T4-EVO 2/2,5I-UR PV-K...T4-EVO 2/2,5X-UR PV-K...T4-EVO 2/2,5II-UR
4 – 6 12/10 ~ 5.8 PV-K...T4-EVO 2/6I-UR PV-K...T4-EVO 2/6X-UR PV-K...T4-EVO 2/6II-UR
10 8 ~ 6.5 PV-K...T4-EVO 2/10X-UR PV-K...T4-EVO 2/10II-UR
A: Ø-Bereich der Leitung (mm)
A: Ø-range of the cable (mm) ill. 7 4.7 – 6.4 5.9 – 7.3 6.4 – 8.4
Verwendbare Dichteinsätze/Usable seals DI
Rotbraun/maroon
DX
Gelb/yellow
DII
Grau/grey
Tab. 2
b: Kontrollmaß
b: control
measure
Leitungsquerschnitt
Conductor cross section
A: Ø-Bereich der Leitung (mm)
A: Ø-range of the cable (mm)
Kabeltyp
Cable type
TYLZ (USE-2) bis/up to DC 600 V
ZKLA (PV-wire) bis/up to DC 1000 V 4.93 – 6.5 6.5 – 8.5
ZKLA (PV-wire) bis/up to DC 2000 V 5.58 – 6.5 5.76 – 7.45 6.5 – 8.5
mm AWG (stranding) Typ / Type
~ 414
(19 – 49) PV-K...T4-EVO 2/2,5I PV-K...T4-EVO 2/2,5X PV-K...T4-EVO 2/2,5II
~ 5.8 12
(19 – 65)
10
(19 – 105) PV-K...T4-EVO 2/6I PV-K...T4-EVO 2/6X PV-K...T4-EVO 2/6II
~ 6.5 8
(19 – 168) PV-K...T4-EVO 2/10X PV-K...T4-EVO 2/10II
Verwendbare Dichteinsätze/Usable seals DI
Rotbraun/maroon
DX
Gelb/yellow
DII
Grau/grey

6/12
8
7
Vorbereitung der Leitung Cable preparation
Anschlussleitungen mit einem Leiteraufbau der Klassen 5 oder 6
nach IEC 60228 sollen verwendet werden� Für den UL zugelas-
senen Bereich sollen Leiter der Klasse B oder höher verwendet
werden�
For IEC applications cables with flexible conductors of class 5
or 6 according to IEC 60228 shall be connected� For the UL ap-
proved range applications power cables of class B or higher shall
be connected�
Achtung
Es sind, verzinnte Leiter zu verwenden� Keine blanken* oder
bereits oxidierte Leiter verwenden� Alle Staubli-Solarleitungen
haben hochwertige, verzinnte Leiter� Aus Sicherheitsgründen
untersagt Stäubli die Verwendung von PVC-Leitungen sowie
den Einsatz von unverzinnten Leitungen vom Typ H07RN-F�
Attention
Used tinned copper conductors� Do not use uncoated
(bare*) nor already oxidized conductors� All Staubli solar
cables have high-quality, tinned conductors� For safety rea-
sons, Stäubli prohibits the use of PVC cables and the use of
non-tinned cables of type H07RN-F�
(ill. 7)
Maße A und b gemäß Tab� 1 und 2
(Seite 5) kontrollieren�
(ill. 7)
Check dimensions A and b in accor-
dance with Tab� 1 and 2 (page 5)�
(ill. 8)
Leitungsisolation 6,0 mm bis 7,5mm
abisolieren�
(ill. 8)
Strip cable insulation down by 6�0 mm
to 7�5mm�
Achtung
Beim Abisolieren keine Einzeldräh-
te abschneiden!
Attention
Do not cut individual strands
during stripping!
Korrekte Auswahl der passenden Konfiguration: Proper selection of the appropriate configuration:
Hinweis:
Die verwendbaren Dichtungen anhand Ihrer Farben leicht zu
unterscheiden:
Note:
The usable seals can easily be distinguished by the color:
DI Rotbraun
DX Gelb
DII Grau
DI Maroon
DX Yellow
DII Grey

7/12
9
11
10
12
Crimpen Crimping
(ill. 9)
•Klemmbügel (K) önen und festhalten�
•Kontakt in den passenden Quer-
schnittsbereich einlegen�
•Crimplaschen (C) nach oben drehen�
•Klemmbügel (K) loslassen�
•Der Kontakt ist fixiert�
(ill. 9)
•Open clamp (K) and hold tight�
•Insert the contact in the appropriate
cross-section range�
•Turn the crimping flaps (C) upwards�
•Release clamp (K)�
•The contact is locked�
Hinweis:
Darauf achten, dass der Kontakt
in der Aufnahme liegt und durch den
Klemmbügel gehalten wird�
Note:
Make sure that the contact is
placed in the housing and is held by
the clamping bracket�
(ill. 10)
Zange leicht zusammendrücken, bis
die Crimplaschen sicher innerhalb des
Crimpeinsatzes liegen�
(ill. 10)
Press the pliers gently together until
the crimping flaps are properly located
within the the crimping die�
(ill. 11)
Abisolierte Leitung einführen, bis die
Litzen des Kabels am Klemmbügel an-
schlagen� Crimpzange ganz schließen�
(ill. 11)
Insert the stripped cable end until the
cable strands come up against the
locator� Completely close the crimping
pliers�
(ill. 12)
Crimpung optisch kontrollieren bezü-
glich der Kriterien, die in IEC 60352-2
beschrieben sind�
(ill. 12)
Visually check the crimp according to
the criteria written in IEC 60352-2�
Sicherstellen, dass:
•alle Litzen in der Crimphülse einge-
schlossen sind
•die Crimphülse nicht deformiert ist
und kein Teil der Crimplaschen fehlt
•die Crimpung symmetrisch ist
•auf der Kontaktseite der Crimpung ein
„Bündel“ Litzen sichtbar ist�
Confirm that:
•all of the strands have been captured
in the crimp sleeve
•the crimp sleeve is not deformed or
missing any portion of the crimp flaps
•that the crimp is symmetrical
•a “brush” of conductor strands are
visible on the contact side of crimp�

8/12
13
15
14
Montageprüfung Assembly check
(ill. 13)
Angecrimpten Kontakt von hinten in die
Isolation bis zum Einrasten einführen�
Es ertönt ein „Klick“-Geräusch, sobald
dieser vollständig eingeführt ist�
Durch leichtes Ziehen an der Leitung
prüfen, ob das Metallteil richtig einge-
rastet ist�
(ill. 13)
Insert the crimped contact into the
insulator of the male or female coupler
until engaged�
You will typically hear a “click” noise
once fully engaged�
Pull gently the cable to verify that the
metal part is correctly engaged�
(ill. 14)
Prüfstift mit der entsprechenden Seite
bis zum Anschlag in die Buchse bzw� in
den Stecker stecken�
Bei richtig montiertem Kontakt muss
die weiße Markierung am Prüfstift noch
sichtbar sein�
(ill. 14)
Insert the appropriate end of the test pin
into the male or female coupler as far as
it will go�
If the contact is assembled properly the
white mark on the test pin must still be
visible�
(ill. 15)
Leitungsverschraubung mit dem
PV-WZ-Torque-Set anziehen und mit
dem PV-MS-PLS den Steckverbinder
kontern�
(ill. 15)
Tighten cable gland using
PV-WZ-Torque-Set while supporting the
insulator front with the
PV-MS-PLS�
Hinweis:
Das wirksame Anzugsdrehmoment
muss auf die für die Anwendung
ausgewählte Solarleitung abgestimmt
werden� Siehe Tab� 3�
Note:
The acting tightening torque must
be adapted to the solar cables used
in each specific case�
See Tab 3�
Hinweis:
Es wird empfohlen den einge-
setzten Drehmomentschlüssel vor
Montagebeginn zu kalibrieren�
Note:
It is recommended to calibrate
the torque wrench in advance of any
assembly operation�
Tab. 3
Leitungsdurchmesser
Cable diameters
Anzugsdrehmoment
Tightening torque
AWG mm² N m
14 2.5 4.5
12 4 4.0
10 6 3.5
8 10 4.0

9/12
16
17
Stecken und Trennen Mating and unmating
(ill. 16)
Stecken:
Leitungskupplungen zusammenstecken
bis ein „Klick“ hörbar ist� Korrektes
Einrasten durch Ziehen an der Leitungs-
kupplung kontrollieren
(Zugkraft max� 20 N)�
(ill. 16)
Mating:
Mate the cable coupler until a „click“
can be heard� Check correct engage-
ment by lightly pulling on the connector
(maximum pulling force: 20 N)�
Achtung
Bei der Montage sind nicht voll-
ständig eingerastete Leitungskup-
plungen unzulässig, da dies zu
einer dauerhaften Verformung der
Rasthaken führen kann und damit
zum Verlust der Verriegelungsfunk-
tion�
Die korrekte Montage ist in jedem
Fall zu überprüfen�
Attention
Assembly of not fully engaged
connectors is not permitted as this
could lead to a permanent deflec-
tion of clips and thus to a potential
loss of the locking function�
The correct assembly has to be
verified at all times�
(ill. 17)
Trennen:
Entriegelungsstifte des PV-MS-PLS auf
Einrastlaschen der Buchse stecken und
Leitungskupplung trennen�
(ill. 17)
Unmating:
Push the unlocking pins of PV-MS-PLS
onto the locking clips of the socket and
separate the coupling�

10/12
Hinweise zur Installation Notes on installation
Hinweis:
Wenn der Steckverbinder in Niederspannungs-Gleichstrom
Anwendungen für andere Zwecke als in einem Photovoltaik-
System verwendet werden soll, befolgen Sie bitte die Hinweise
im Stäubli Technical Description Report� Link
Note:
If the connector is to be used in low-voltage DC applications
other than those in a photovoltaic array, please consult the
information as provided in the Stäubli Technical Description
Report�
Link
Allgemeine Installationshinweise
•Nicht gesteckte Steckverbinder sind mit Verschlusskappen
(Buchse Bestell-Nr� 32�0716; Stecker Bestell-Nr� 32�0717) vor
Umwelteinflüssen zu schützen (Feuchtigkeit, Schmutz, Staub
etc�)�
•Kontaminierte Steckverbinder nicht miteinander verbinden�
•Steckverbinder dürfen nicht in Berührung mit jeglichen Chemi-
kalien kommen�
General notes on installation
•Unmated connectors must be protected from environmental im-
pact (moisture, dirt, dust, etc�) with sealing caps (socket order
no� 32�0716; plug order no� 32�0717)�
•Do not mate contaminated connectors�
•Connectors must not come into contact with any chemicals�
Leitungsführung
Die Leitung muss so installiert werden, dass sie mindestens 20 mm
gerade und ohne Biegung oder Belastung aus der Verschraubung
bzw� den Dichtungen des Steckverbinders herausgeführt wird�
Spezifikationen des Leitungsherstellers zum Biegeradius beach-
ten�
Cable routing
Cable management must allow a minimum of 20 mm of cable
that exits directly from the cable seal without bending or stress�
Refer to cable manufacturers specification for minimum bending
radius�
Verunreinigte/beschädigte Steckverbinder:
•Sicherstellen, dass der Steckverbinder nicht durch Umwelt-
einflüsse verunreinigt wird (z� B� durch Erde, Wasser, Insekten,
Staub)�
•Sicherstellen, dass die Oberfläche des Steckverbinders nicht
verunreinigt wird (z� B� durch Aufkleber, Farbe, Schrumpf-
schläuche)�
•Der Steckverbinder darf nicht direkt auf der Dachfläche liegen�
•Sicherstellen, dass der Steckverbinder sich nicht an der tiefsten
Stelle der Verkabelung befindet, wo sich Wasser ansammeln
kann�
•Sicherstellen, dass der Steckverbinder nicht in stehendem Was-
ser steht�
•Sicherstellen, dass die Kabelbinder nicht direkt am Steckerver-
bindergehäuse befestigt werden�
Contaminated/damaged connectors:
•Do not allow connectors to be contaminated by the environ-
ment (e�g� soil, water, insects, dust)�
•Do not allow the connector to be contaminated on its surface
(e�g� stickers, paint, heat shrink tubing)�
•Do not allow that the connector is directly on the roofing sur-
face�
•Do not allow that the connector is at the lowest point of cabling
where water can collect�
•Do not allow that the connector is in standing water�
•Do not allow cable ties to be mounted directly on the connector
body�
Mechanische Beanspruchung:
•Sicherstellen, dass die Steckverbinder keiner dauerhaften me-
chanischen Zugbelastung oder Vibration ausgesetzt sind�
•Die Steckverbinder sollen nicht durch das Kabelmanagement
belastet werden�
Mechanical stress:
•Check that the connectors are not subjected to a permanent
mechanical tensile load or vibration�
•Connectors shall not be under strain from cable management�
Min.
20 mm

11/12
Typenbezeichnung Type designation MC4-Evo 2
Steckverbindersystem Connector system Ø 4 mm
Bemessungsspannung Rated voltage
DC 1500 V (IEC 62852:2014+Amd.1:2020) DC
1500 V (UL 6703)1)
DC 1500 (JET)
Bemessungsstrom (IEC) Rated current (IEC)
39 A (2.5 mm²)
45 A (4.0 mm²)
53 A (6.0 mm²)
69 A (10.0 mm²)
Bemessungsstrom (UL) Rated current (UL)
30 A (14 AWG)
35 A (12 AWG)
50 A (10 AWG)
70 A (8 AWG)
Bemessungsstossspannung Rated impulse voltage 16 kV (DC 1500 V)
Umgebungstemperaturbereich Ambient temperature range -40°C ... +85°C (IEC/UL)
Obere Grenztemperatur Upper limiting temperature 115°C (IEC)
Temperaturbereich Transport/Lagerung Transportation/storage temperature range -40°C bis + 60°C
Relative Luftfeuchtigkeit Transport/Lagerung Transportation/storage relative humidity < 70 %
Schutzart, gesteckt Degree of protection, mated IP65/IP68 (1 m, 1 h)
Schutzart, ungesteckt Degree of protection, unmated IP2X
Überspannungskatekorie/Verschmutzungsgrad Overvoltage category/Pollution degree CAT III/3
Kontaktwiderstand der Steckverbinder Contact resistance of plug connectors 0.20 mΩ
Polarität der Steckverbinder Polarity of connectors Buchse/Socket = Plus/positive
Stecker/Plug = Minus/negative
Verriegelungssystem Locking system Locking type
Schutzklasse (IEC) Safety class (IEC) II
Kontaktsystem Contact system MULTILAM
Anschlussart Type of termination Crimpen/crimping
Sicherheitshinweis Safety instruction Nicht unter Last trennen
Do not disconnect under load
Kontaktmaterial Contact material Kupfer, verzinnt/Copper, tin plated
Isolationsmaterial Insulation material PA
Flammklasse Flame class UL94:V-0
Ammoniakbeständigkeit
(TÜV Rheinland zertifiziert nach 2 PfG 1911/03.2011)
Ammonia resistance
(TÜV Rheinland certified acc. to 2 PfG 1911/03.2011) Q 60087448
TÜV Rheinland zertifiziert nach IEC62852:2014 TÜV Rheinland certified according IEC62852:2014 R 60127169
UL anerkannte Komponente nach UL6703 UL recognized component in accordance with
UL6703 E343181
cTÜVus zertifiziert nach UL6703 cTÜVus certified according UL6703 CU 72141256 01
JET registriert JET registration B20T0018
max. Betriebshöhe über Meeresspiegel
(TÜV Rheinland zertifiziert nach IEC 60664-1)
max. altitude of operation a.s.l.
(TÜV Rheinland certified according to IEC 60664-1) 5.000 m AK 60159398
Einsatz an Modulen mit Temperatur Level
(TÜV Rheinland zertifiziert nach IEC TS 63126)
Use with modules with temperature level
(TÜV Rheinland certified according to IEC TS 63126) Temperature level 2 AK 60158904
1) Die Steckverbinder sind mit Kabeln des Typs USE2 und PV-wire freigeprüft
worden� Die zu verwendenden Querschnitte entnehmen Sie bitte der Tabelle 2 auf
Seite 5 dieser Montageanleitung
1) The connectors have been evaluated with cable types USE2 and PV-wire� The
cross-sections to be used, please refer to table 2 on page 5 of this assembly
instructions
Technische Daten Technical Data

12/12
© by Stäubli Electrical Connectors AG, Switzerland – MA273 – 12.2021, index f - Marketing Communications – Änderungen vorbehalten/Subject to alterations
Hersteller/Manufacturer:
Stäubli Electrical Connectors AG
Stockbrunnenrain 8
4123 Allschwil/Switzerland
Tel� [phone]
Fax [phone]
mail ec�ch@staubli�com
www�staubli�com/electrical
Notizen/Notes:
