Steelcase Answer User manual

Answer Boundary Screens
If you have a problem, question, or request, call
your local dealer, or Steelcase Line 1 at
888.STEELCASE (888.783.3522)
for immediate action by people who want to help you.
(Outside the U.S.A., Canada, Mexico, Puerto Rico,
and the U.S. Virgin Islands, call: 1.616.247.2500)
Or visit our website: www.steelcase.com
©2016 Steelcase Inc.
Grand Rapids, MI 49501
U.S.A.
Printed in U.S.A.
®
SINGLE-SIDED BOUNDARY SCREEN
WITH RETURN
SPLIT BOUNDARY SCREENSPANNING BOUNDARY SCREEN
SUCTION CUP
HOLDERS
Single-Connect Single-Sided - See page 2
Dual-Connect Single-Sided - See page 7
Return - See page 6
Thin Trim or Frameless Glass - See page 13
Single-Connect Spanning - See page 3
Dual-Connect Spanning - See page 8
Single-Connect Split - See pages 4 & 5
Dual-Connect Split - See pages 9 - 12
3/16"
DIAMETER
Thin Trim or Frameless Glass - See page 13 Thin Trim or Frameless Glass - See page 13
English - Pages 1 to 13 of 39
French - Pages 14 to 26 of 39
Spanish - Pages 27 to 39 of 39
73085 Rev E

WASHER
ANSWER EOR
VERTICAL
JUNCTION
Page 2 of 39
73085 Rev E
®
Single-Connect Single-Sided
Installation
1. Place boundary screen on a clean,
scratch resistant surface.
2. Install two (2) Answer attachment clips
with four (4) flat head wood screws
(provided) per attachment clip (2a).
Install half wing bracket with ten (10) flat
head wood screws (provided) (2b).
3. Place Answer End-Of-Run (EOR) vertical
junction over Answer attachment clips and
slide up into position.
TIP: If desired, you can add a screw
(provided) to further secure the top of the
boundary screen to the Answer EOR vertical
junction.
4. First install (1) 1/4-20 x 1/2” pan head
screw (as shown) to determine junction
vertical alignment (4a), proceed to install
three (3) remaining pan head screws and
HALF WING
BRACKET
ANSWER
ATTACHMENT CLIP
2a
2a
2b
3
1/4-20 x 1/2" PAN HEAD
SCREW
ANSWER EOR VERTICAL JUNCTION
5
DECORATIVE
COVER
2a
6
SEE TIP
4b
4a
washers inside pocket as shown (4b).
5. Install decorative cover as shown.
6. Install glide as shown.
7. Lift single-sided boundary screen
assembly up and assemble rest of Answer
panel per assembly direction # 939504607.
NOTE: If this single-sided boundary screen
has a return, go to page 6 for that
installation process.

ANSWER EOR
VERTICAL
JUNCTION

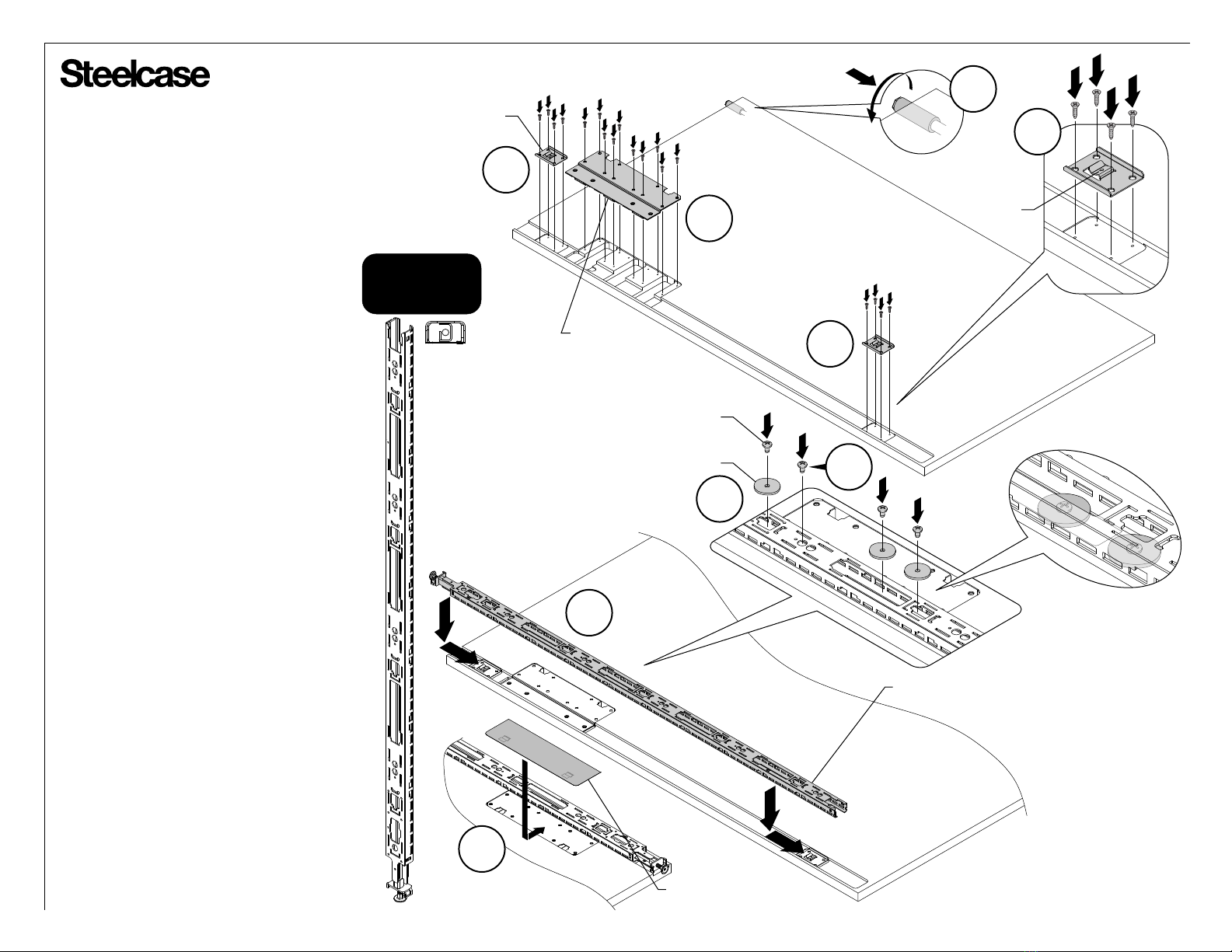

Page 3 of 39
73085 Rev E
®
3
ANSWER EOR VERTICAL JUNCTION
2a
2b
ANSWER
ATTACHMENT CLIP
5
DECORATIVE
COVER
2a
LARGE WING
BRACKET
2a
SEE TIP
6
Single-Connect Spanning
Installation
1. Place boundary screen on a clean,
scratch resistant surface.
2. Install two (2) Answer attachment clips
with four (4) flat head wood screws
(provided) per support bracket (2a).
Install large wing bracket with twenty (20)
flat head wood screws (provided) (2b).
3. Place Answer End-Of-Run (EOR) vertical
junction over Answer attachment clips and
slide up into position.
TIP: If desired, you can add a screw
(provided) to further secure the top of the
boundary screen to the Answer EOR vertical
junction.
4. Place three (3) washers inside pocket
of Answer EOR vertical junction and install
four (4) 1/4-20 x 1/2” pan head
screws (as shown).
5. Install two (2) decorative covers as shown.
6. Install two (2) glides as shown.
7. Lift spanning boundary screen assembly
up and assemble rest of Answer panel per
assembly direction # 939504607.
NOTE: If this spanning boundary screen has
a return, go to page 6 for that installation
process.
WASHER
4
1/4-20 x 1/2" PAN HEAD
SCREW

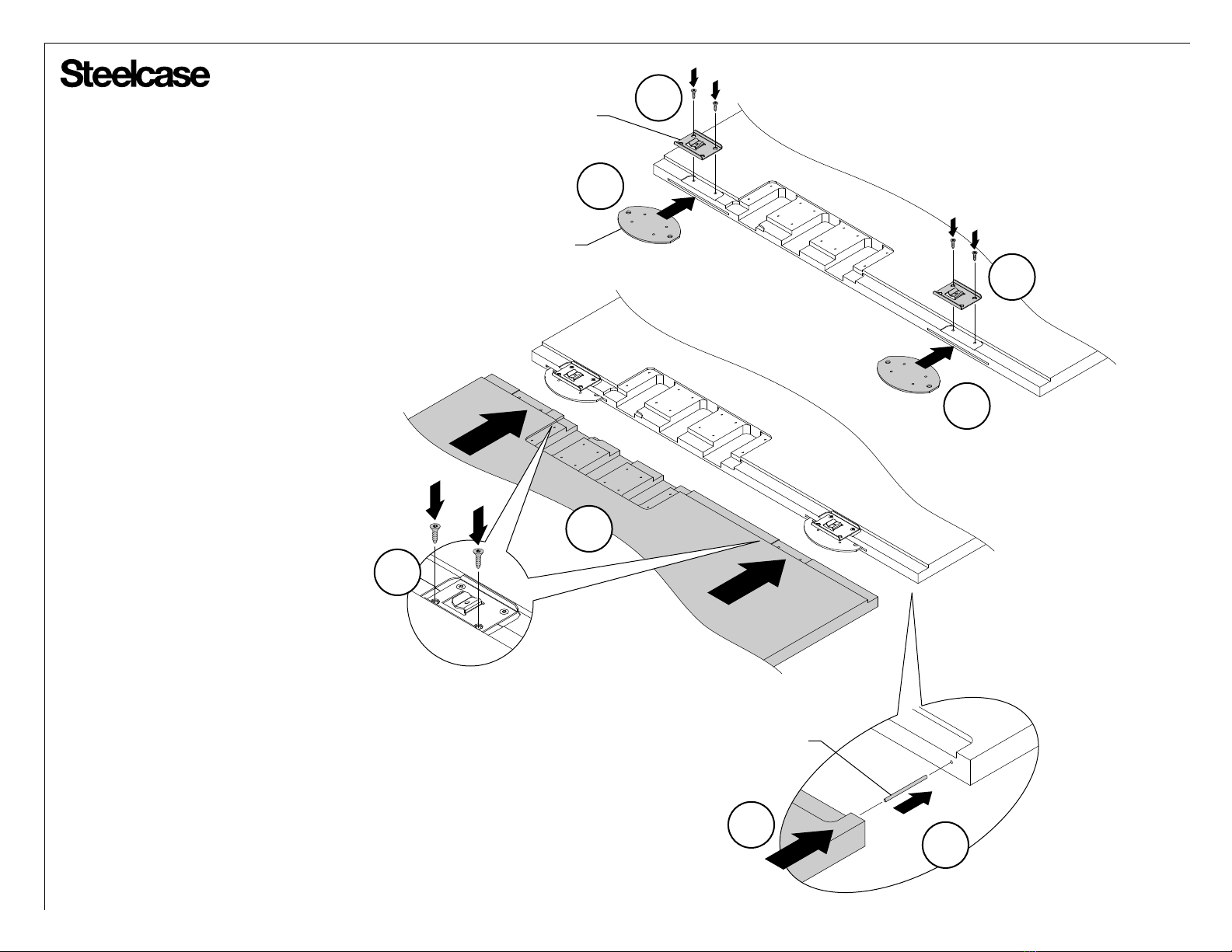

Page 4 of 39
73085 Rev E
®
Single-Connect Split Installation
1. Place boundary screens on a clean,
scratch resistant surface.
2. If the boundary screens are tall, place
steel pin into the hole at top of boundary
screen.
3. Place two (2) steel biscuits into slots on
side of boundary screen as shown.
4. Attach two (2) Answer attachment clips
with two (2) flat head screws per clip.
NOTE: These screws need to be attached
loosely at this point. They will be tighened
when the other two (2) screws are installed
onto each clip.
5. Install pockets of opposite boundary
screen onto the steel biscuit and align top &
bottom edges of boundary screens.
6. Attach second two (2) flat head screws
onto each Answer attachment clip. Tighten
the screws that were installed loosely on
step 4.
3
4
2
5
STEEL BISCUIT
STEEL PIN
3
4
5
6
ANSWER
ATTACHMENT CLIP

ANSWER EOR
VERTICAL
JUNCTION
Page 5 of 39
73085 Rev E
®
8
ANSWER EOR VERTICAL JUNCTION
7
LARGE WING
BRACKET
10
DECORATIVE
COVER
Single-Connect Split Installation
(cont.)
7. Install large wing bracket with twenty
(20) flat head wood screws (provided).
8. Place Answer End-Of-Run (EOR)
vertical junction over Answer attachment
clips and slide up into position..
TIP: If desired, you can add a screw
(provided) to further secure the top of the
boundary screen to the Answer EOR
vertical junction.
9. Place three (3) washers inside pocket of
Answer EOR vertical junction and install
four (4) 1/4-20 x 1/2” pan head
screws (as shown).
10. Install two (2) decorative covers as
shown.
11. Install two (2) glides as shown.
12. Lift split boundary screen assembly up
and assemble rest of Answer panel per
assembly direction # 939504607.
NOTE: If this split boundary screen has a
return, go to page 6 for that installation
process.
11
SEE TIP
WASHER
9
1/4-20 x 1/2" PAN HEAD
SCREW

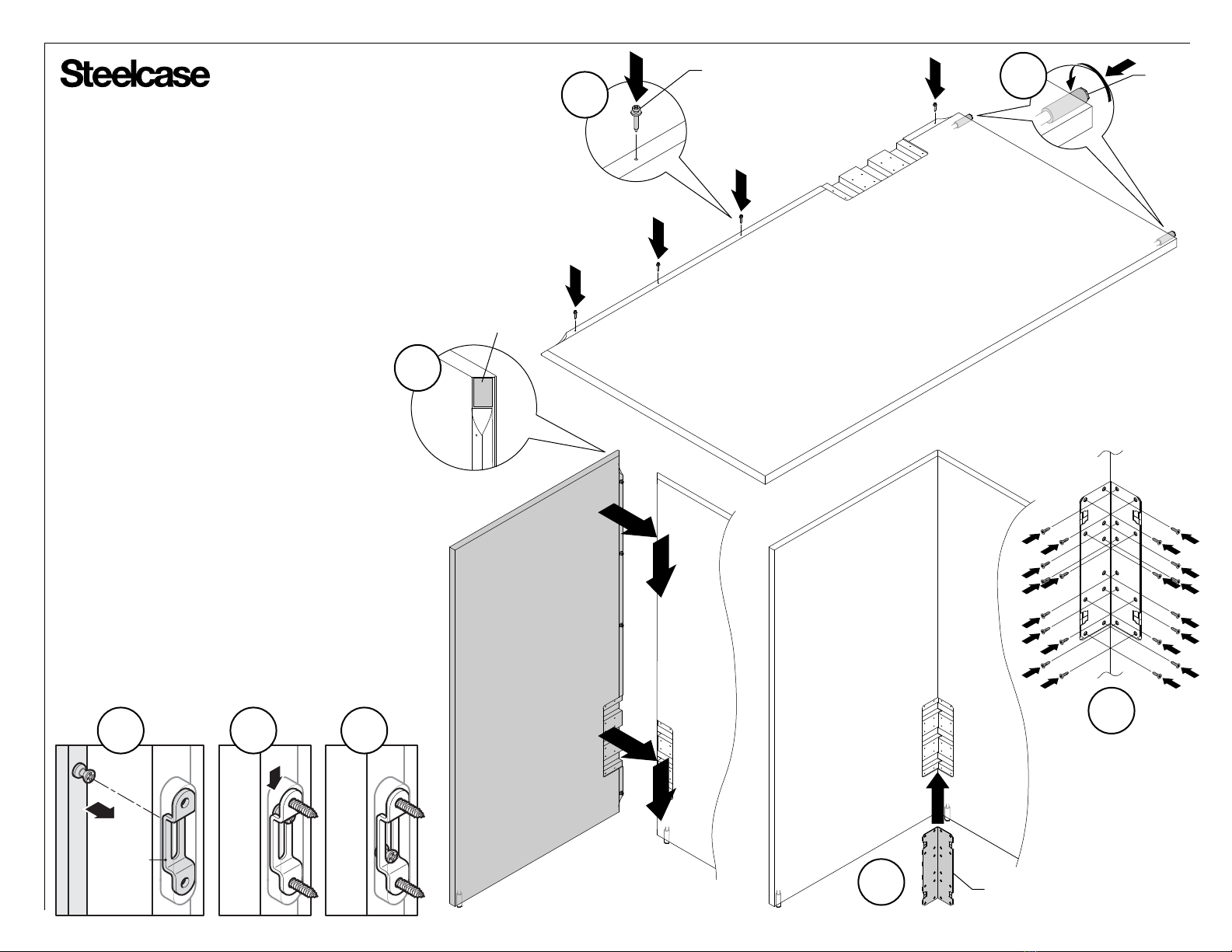

Page 6 of 39
73085 Rev E
®
Return Installation
1. Place boundary screen on a clean, scratch
resistant surface.
2. Attach modeez screws onto side of return
boundary screen. Quantity of screws will vary
with the height of the screen.
3.
4. Remove backing on felt and adhere to
screen as shown.
Install glides as shown.
5. Position modeez screws on return boundary
screen into pocket and over clips (5a). Push
return screen downward (5b) until modeez
screws are secured (5c)
.
6. Place corner wing bracket into position (6a)
and attach with twenty (20) flat head wood
screws (provided) (6b).
7. Install two (2) decorative covers as shown
on page 5, step 10.
3
2
6a
CLIP
5b 5c5a 6b
GLIDE
MODEEZ SCREW
CORNER WING
BRACKET
FELT
4

ANSWER EOR
VERTICAL
JUNCTION
Page 7 of 39
73085 Rev E
®
1. Place boundary screen on a clean, scratch resistant surface.
2. Place Answer End-Of-Run (EOR) vertical
junction into pocket on boundary screen.
3. Insert toe of lower hook bracket into the
appropriate slot (a) and swing into position (b),
lift lower hook bracket (c) and swing down into
pocket on boundary screen (d).
4. Install five (5) flat head wood screws (provided).
5. Insert upper hook bracket into the appropriate
slots (a), push upper hook bracket (b) and swing
down into pocket on boundary screen (c).
6. Install five (5) flat head wood screws (provided).
7. Place rectangular bracket inside pocket of
Answer EOR vertical junction. If four (4) holes are
visible, only install four (4) screws. If all six (6) holes
are visible, install all six (6) flat head wood screws.
8. Install decorative cover as shown.
9. Install glide as shown.
10. Lift single-sided boundary screen assembly up
and assemble rest of Answer panel per assembly
direction # 939504607.
NOTE: If this single-sided boundary screen has a
return, go to page 6 for that installation process.

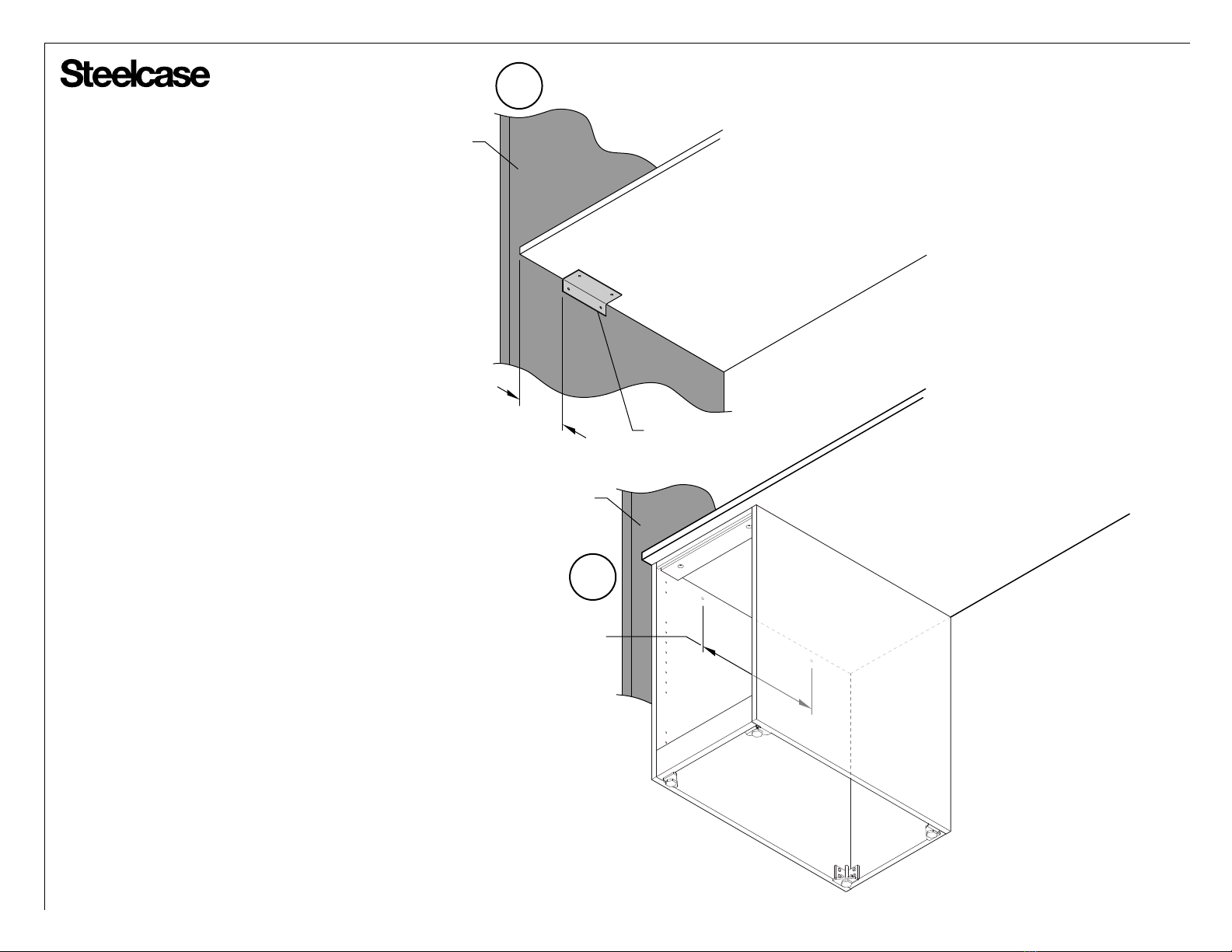

11. See page 12, step 15 for attaching to storage
or worksurface.
*This application requires additional support from
storage or worksurface.
9
2
3
4
5
8
a
c
b
6
DECORATIVE
COVER
ANSWER EOR
VERTICAL JUNCTION
LOWER HOOK
BRACKET
(LH SHOWN)
UPPER HOOK
BRACKET
(LH SHOWN)
7
RECTANGULAR
BRACKET
b
ca
d
Dual-Connect Single-Sided Installation

ANSWER EOR
VERTICAL
JUNCTION

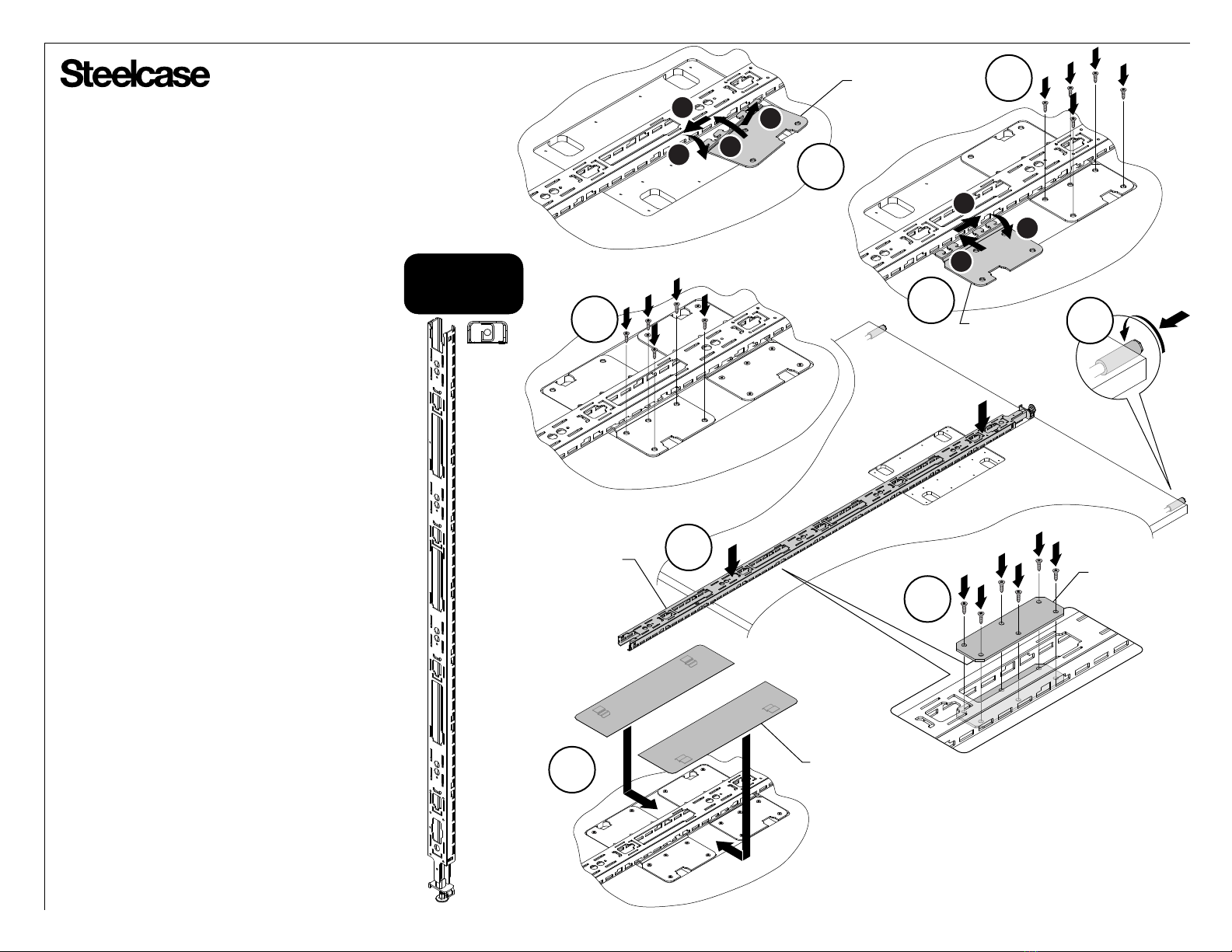

Page 8 of 39
73085 Rev E
®
1. Place boundary screen on a clean, scratch resistant surface.
2. Place Answer End-Of-Run (EOR) vertical junction into pocket
on boundary screen.
3. Insert toe of lower hook bracket into the appropriate slot (a)
and swing into position (b), lift lower hook
bracket (c) and swing down into pocket on
boundary screen (d). Repeat for opposite side.
4. Install five (5) flat head wood screws (provided).
Repeat for opposite side.
5. Insert upper hook bracket into the appropriate
slots (a), push upper hook bracket (b) and swing
down into pocket on boundary screen (c). Repeat for
opposite side.
6. Install five (5) flat head wood screws (provided).
Repeat for opposite side.
7. Place rectangular bracket inside pocket of
Answer EOR vertical junction. If four (4) holes are
visible, only install four (4) screws. If all six (6) holes
are visible, install all six (6) flat head wood screws.
8. Install two (2) decorative covers as shown.
9. Install two (2) glides as shown.
10. Lift single-sided boundary screen assembly up
and assemble rest of Answer panel per assembly
direction # 939504607.
11. See page 12, step 15 for attaching to storage
or worksurface.
*This application requires additional support from
storage or worksurface.
9
4
5
8
b
c
a
c
b
LOWER HOOK
BRACKET
(LH SHOWN)
UPPER HOOK
BRACKET
(LH SHOWN)
7
RECTANGULAR
BRACKET
3
a
6
DECORATIVE
COVER
2
ANSWER EOR
VERTICAL JUNCTION
d
Dual-Connect Spanning Installation

Page 9 of 39
73085 Rev E
®
Dual-Connect Split Installation
1. Install Answer End-Of-Run (EOR) vertical
junction as shown on Answer panel assembly
direction # 939504607.
2. Place each split boundary screen on a clean,
scratch resistant surface and install a glide on the
bottom of each screen. See step 11 on page 5 for
installation process.
TIP: Start with the screen that contains the side
pockets where the modeez clips are installed.
3. Place upper hook bracket into pocket on
boundary screen and install five (5) flat head wood
screws (provided).
4. Lift split boundary screen and insert hooks into
Answer EOR vertical junction (as shown) and press
down to install.
TIP: Use suction cup holders to help this installation
process.
5. Insert toe of lower hook bracket into the
appropriate slot (a) and swing into position (b),
lift lower hook bracket (c) and swing down into
pocket on boundary screen (d).
6. Install five (5) flat head wood screws (provided).
3
ANSWER EOR
VERTICAL JUNCTION
ANSWER EOR
VERTICAL
JUNCTION
UPPER HOOK
BRACKET
(RH SHOWN)
4
a
b
c
d
56
LOWER HOOK
BRACKET
(RH SHOWN)

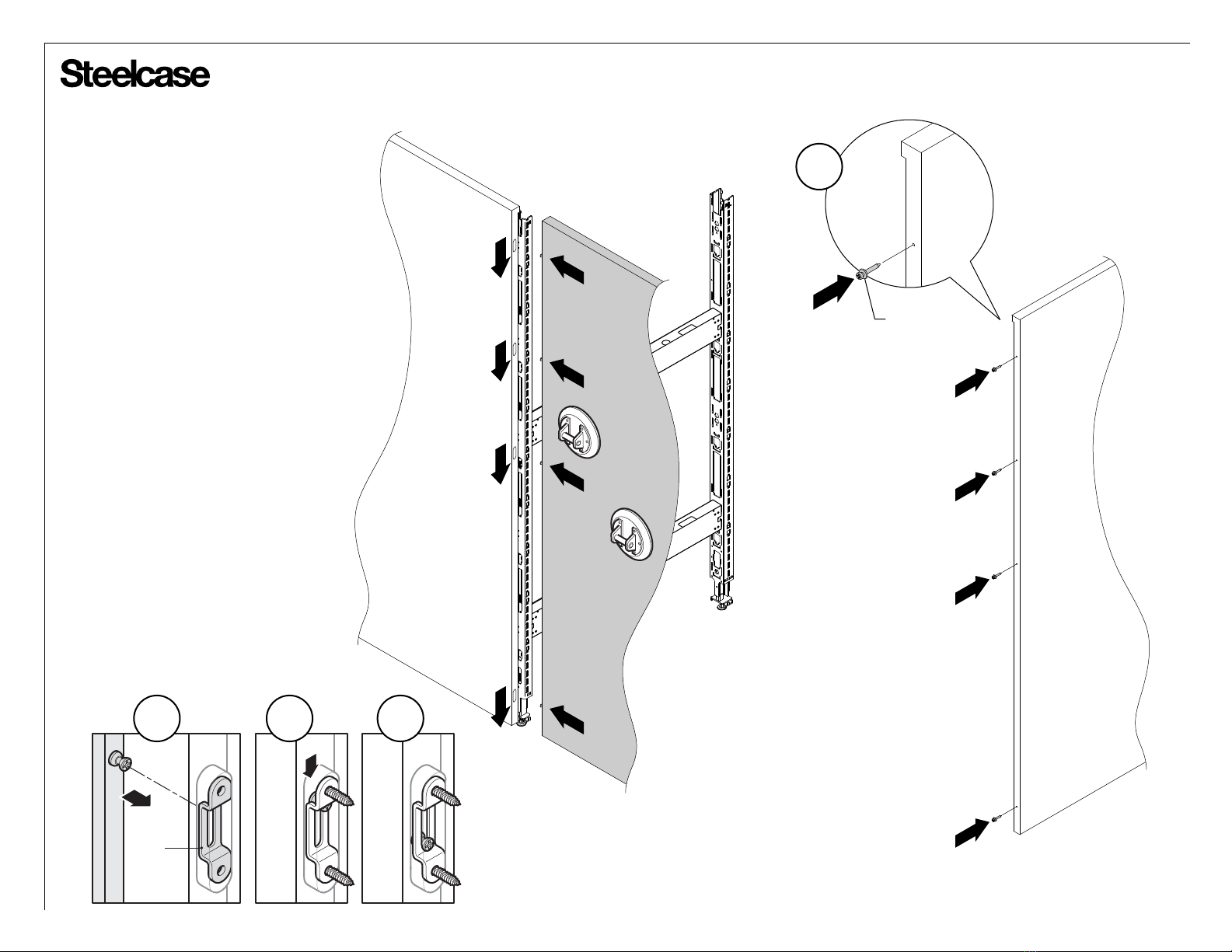

Page 10 of 39
73085 Rev E
®
Dual-Connect Split Installation
(continued)
7. Attach modeez screws onto side of
split boundary screen. Quantity of screws
will vary with the height of the screen.
8. Position modeez screws on split
boundary screen into pocket and over
clips (8a). Push split boundary screen
downward (8b) until modeez screws are
secured (8c).
NOTE: Use a rubber mallet to help with
alignment.
TIP: Use suction cup holders to help this
installation process.
MODEEZ
SCREW
7
CLIP
8b 8c8a

Page 11 of 39
73085 Rev E
®
Dual-Connect Split Installation
(continued)
9. Insert upper hook bracket into the appropriate
slots (a), push upper hook bracket down (b) and
swing into pocket on boundary screen (c).
10. Install five (5) flat head wood screws (provided).
11. Insert toe of lower hook bracket into the
appropriate slot (a) and swing into position (b), lift
lower hook bracket (c) and swing down into pocket
on boundary screen (d).
12. Install five (5) flat head wood screws (provided).
13. Place rectangular bracket inside pocket of
Answer EOR vertical junction. If four (4) holes are
visible, only install four (4) screws. If all six (6) holes
are visible, install all six (6) flat head wood screws.
14. Install two (2) decorative covers as shown on
page 8, step 8.
RECTANGULAR
BRACKET
ab
c
UPPER HOOK
BRACKET
(LH SHOWN)
a
bc
d
LOWER HOOK
BRACKET
(LH SHOWN)
10
13
9
12
11

Page 12 of 39
73085 Rev E
®
Dual-Connect Split Installation
(continued)
15. Attach to storage or worksurface.
(All Dual-Connect Boundary Screens must be
secured to storage or a worksurface. To qualify, the
worksurface or storage must be attached to the
Answer spine in two (2) places, with the exception
of storage-to-panel connector brackets. Storage
qualifies with only one (1) storage-to-panel
connector bracket attaching it to the Answer spine)
a) If worksurface is included, use ‘L’ bracket.
‘L’ bracket should be 5" from front of worksurface or
1" from front of Boundary Screen, whichever is
further back.
Install two (2) button head wood screws through
short side of bracket into Boundary Screen. Install
two (2) button head wood screws through long side
into the underside of the worksurface.
If using a Boundary Screen with a return to replace
two (2) legs, use two (2) ‘L’ brackets. One in the
location described above, the other in the corner
where the Boundary Screens meet.
b) If attaching to storage, drill two (2) through holes
in storage end panel against Boundary Screen.
Holes should be at least 8" apart near the top of the
end panel. If steel storage, drill one hole through
the lock channel for strength.
15b
5"
15a
BOUNDARY
SCREEN
'L' BRACKET
MINIMUM 8"
BOUNDARY
SCREEN

Page 13 of 39
73085 Rev E
®
Thin Trim
1. Compress foam block and insert
into end of top trim so that it protrudes
out enough to fill any gap between
trim and boundary screen.
THIN TOP TRIM
1a 1b
Frameless Glass
1. Cut foam block in half.
2. Compress block halves and insert
into openings in end of top trim so
that they protrude out enough to fill
any gaps between trim and
boundary screen.
1
BOUNDARY SCREEN
FRAMELESS GLASS
TOP TRIM
BOUNDARY SCREEN
2

Answer Écrans séparateurs
Pour tout problème, question ou demande,
communiquez avec le détaillant ou avec la
ligne Steelcase au 1 888 STEELCASE
(1 888 783-3522)
(En dehors des É.-U., du Canada, du Mexique, de Porto Rico
et des Îles Vierges Américaines, faites le 1 616 247-2500)
Visitez notre site Web à www.steelcase.com
©2016 Steelcase Inc.
Grand Rapids, MI 49501
É.-U.
Imprimé aux É.-U.
®
Page 14 of 39
73085 Rev E
ÉCRAN SÉPARATEUR SIMPLE
AVEC RETOUR
ÉCRAN SÉPARATEUR PARTAGÉÉCRAN SÉPARATEUR ÉTENDU
VENTOUSES
À POIGNÉE
Écran simple à connexion unique - Voir page 15
Écran simple à connexion double - Voir page 20
Retour - Voir page 6
Cadre mince ou vitre sans cadre - Voir page 26
Étendu à connexion unique - Voir page 16
Étendu à connexion double - Voir page 21
Partagé à connexion unique - Voir pages 17 et 18
Partagé à connexion double - Voir pages 22 à 25
DIAMÈTRE
3/16 po
Cadre mince ou vitre sans cadre -
Voir page 26
Cadre mince ou vitre sans cadre - Voir page 26

RONDELLE
JOINT
D'EXTRÉMITÉ
VERTICAL
ANSWER
Page 15 of 39
73085 Rev E
®
Installation d'un écran simple
à connexion unique
1. Placez l'écran séparateur sur une
surface propre et résistant à la rayure.
2. Installez les deux (2) pinces de fixation
Answer au moyen de quatre (4) vis à bois
à tête plate par pince (2a). Installez le
demi-support latéral au moyen de dix
(10) vis à bois à tête plate (fournies) (2b).
3. Placez le joint d'extrémité vertical Answer
sur les pinces de fixation Answer, puis faites-
le glisser en place (en poussant vers le haut).
ASTUCE : Au besoin, vous pouvez ajouter
une vis (fournie) pour mieux fixer le haut de
l'écran séparateur au joint d'extrémité
vertical Answer.
5. Installez le couvercle décoratif,
6. Installez le patin, comme indiqué.
7. Relevez l'écran séparateur simple, puis
assemblez le reste du panneau Answer
conformément aux directives d'assemblage
n° 939504607
REMARQUE : Lorsque l'écran séparateur
simple comporte un retour, allez à la
page 19 pour son processus d'installation.
DEMI-SUPPORT
LATÉRAL
PINCE DE FIXATION
ANSWER
2a
2a
2b
3
VIS À TÊTE
TRONCONIQUE
¼-20 x ½”
JOINT D'EXTRÉMITÉ VERTICAL ANSWER
5
COUVERCLE
DÉCORATIF
2a
6
comme illustré.
VOIR L'ASTUCE
4b
4a
4. Posez d’abord une (1) vis à tête cylindrique
1/4-20 x ½ po (comme illustré) pour déterminer
le point de jonction d’alignement vertical (4a),
puis posez les trois (3) autres vis à tête
cylindrique et les rondelles à l’intérieur des
pochettes, comme illustré (4b).

Page 16 of 39
73085 Rev E
®
3
2a
2b
5
2a
GRAND SUPPORT
LATÉRAL
2a
6
Installation de l'écran étendu
à connexion simple
1. Placez l'écran séparateur sur une
surface propre et résistant à la rayure.
2. Installez les deux (2) pinces de fixation
Answer au moyen de quatre (4) vis à bois
à tête plate par support (2a). Installez le
grand support latéral au moyen de dix
(20) vis à bois à tête plate (fournies) (2b).
3. Placez le joint d'extrémité vertical Answer
sur les pinces de fixation Answer, puis faites-
le glisser en place (en poussant vers le haut).
ASTUCE : Au besoin, vous pouvez ajouter
une vis (fournie) pour mieux fixer le haut
de l'écran séparateur au joint d'extrémité
vertical Answer.
4. Placez trois (3) rondelles à l'intérieur de
la pochette du joint d'extrémité vertical
Answer, puis installez quatre (4) vis
à tête tronconique ¼-20 x ½” 1/4-20
(comme illustré).
5. Instllez les deux (2) couvercles décoratifs
6. Installez les deux (2) patins comme
7. Relevez l'écran séparateur étendu, puis
assemblez le reste du panneau Answer
conformément aux directives d'assemblage
n° 939504607.
REMARQUE : Lorsque l'écran séparateur
étendu comporte un retour, allez à la page
19 pour son processus d'installation.
4
JOINT
D'EXTRÉMITÉ
VERTICAL
ANSWER
comme illustré.
RONDELLE
PINCE DE FIXATION
ANSWER
VIS À TÊTE
TRONCONIQUE
¼-20 x ½”
JOINT D'EXTRÉMITÉ
VERTICAL ANSWER
COUVERCLE
DÉCORATIF
VOIR L'ASTUCE

Page 17 of 39
73085 Rev E
®
Installation de l'écran partagé à
connexion unique
1. Placez les écrans séparateurs sur une
surface propre et résistant à la rayure.
2. Lorsque les écrans séparateurs sont
grands, placez la goupille d'acier dans le
trou du haut de l'écran.
3. Placez les deux (2) plaquettes d'acier dans
les rainures latérales de l'écran séparateur,
comme illustré.
4. Fixez deux (2) pinces de fixation Answer au
moyen de deux (2) vis à tête plate par pince.
REMARQUE : Pour le moment, ces vis ne
doivent pas être complètement serrées.
Elles seront serrées lorsque les deux
(2) autres vis seront mises en place
sur chaque pince.
5. Installez les pochettes de l'autre écran
séparateur sur les plaquettes d'acier, puis
alignez les bords supérieurs et inférieurs
des écrans séparateurs.
6. Ajoutez les deux (2) autres vis à tête
plate sur chacune des pinces de fixation
Answer. Serrez les vis qui avaient été
partiellement vissées à l'étape 4.
3
4
2
5
PLAQUETTE D'ACIER
GOUPILLE D'ACIER
3
4
5
6
PINCE DE FIXATION
ANSWER

JOINT
D'EXTRÉMITÉ
VERTICAL
ANSWER
Page 18 of 39
73085 Rev E
®
8
7
10
Installation de l'écran partagé à
connexion unique
7. Installez le grand support latéral au
(20) vis à bois à tête plate (fournies).
8. Placez le joint d'extrémité vertical
Answer sur les pinces de fixation Answer,
puis faites-le glisser en place
(en poussant vers le haut).
ASTUCE: Au besoin, vous pouvez ajouter
une vis (fournie) pour mieux fixer le haut
de l'écran séparateur au joint d'extrémité
vertical Answer.
9. Placez trois (3) rondelles à l'intérieur de la
pochette du joint d'extrémité vertical Answer,
puis installez quatre (4) vis à tête tronconique
¼-20 x ½” (comme illustré).
10. Installez les deux (2) couvercles
comme illustré.
11. Installez les deux (2) patins comme illustré.
12. Relevez l'écran séparateur partagé,
puis assemblez le reste du panneau
Answer conformément aux directives
d'assemblage n° 939504607.
REMARQUE : Lorsque l'écran séparateur
partagé comporte un retour, allez à la
page 19 pour son processus d'installation.
11
9
GRAND SUPPORT
LATÉRAL
RONDELLE
VIS À TÊTE
TRONCONIQUE
¼-20 x ½”
JOINT D'EXTRÉMITÉ
VERTICAL ANSWER
COUVERCLE
DÉCORATIF
VOIR L'ASTUCE

Page 19 of 39
73085 Rev E
®
Installation du retour
1. Placez l'écran séparateur sur une surface propre,
résistant à la rayure.
2. Fixez les vis Modeez sur le côté de l'écran
séparateur à retour. Le nombre de vis varie
en fonction de la hauteur de l'écran.
3. Installez les patins comme illustré.
4. Retirez la pellicule arrière du feutre,
puis collez-le à l'écran,
5. Insérez les vis Modeez dans les pochettes
et sur les pinces (5a) de l'écran séparateur à
retour. Poussez l'écran à retour vers le bas
(5b) jusqu'à ce que les vis Modeez soient
ancrées (5c).
6. Mettez le support latéral de coin en place (6a)
et fixez-le au moyen de vingt (20) vis à bois à tête
plate (fournies) (6b).
7. Installez les deux (2) couvercles décoratifs
comme illustré à l'étape 10 de la page 18.
3
2
6a
ATTACHE
5b 5c5a 6b
PATIN
VIS MODEEZ
SUPPORT
DE COIN
FEUTRE
4

Page 20 of 39
73085 Rev E
®
1. Placez l'écran séparateur sur une surface propre et résistant à la rayure.
2. Insérez le joint d'extrémité vertical dans
la pochette de l'écran séparateur.
3. Insérez l'extrémité du support du crochet inférieur dans
les rainures appropriés (a) puis faites-le pivoter (b);
soulevez le support du crochet inférieur (c) et
faites-le pivoter dans la pochette de l'écran
séparateur (d).
4. Installez les cinq (5) vis à bois à tête plate
(fournies).
5. Insérez le support du crochet supérieur dans les
rainures appropriées (a), poussez sur le support (b),
puis faites-le pivoter dans la pochette de l'écran
séparateur (c).
6. Installez les cinq (5) vis à bois à tête plate
(fournies).
7. Insérez le support rectangulaire dans la pochette
intérieure du joint d'extrémité vertical Answer. S'il y
a quatre (4) trous visibles, installez uniquement
quatre (4) vis. Si les six (6) trous sont visibles,
installez les six (6) vis à bois à tête plate.
8. Installez le couvercle décoratif, comme illustré.
9. Installez le patin, comme indiqué.
10. Relevez l'écran séparateur simple, puis
assemblez le reste du panneau Answer
conformément aux directives d'assemblage
n° 939504607.
REMARQUE : Lorsque l'écran séparateur unique
comporte un retour, allez à la page 19 pour son
processus d'installation
11. Consultez l'étape 15 de la page 25 pour la
fixation au module de rangement.
*Cette application exige toutefois un support
de rangement ou la surface de travail.
9
2
3
4
5
8
a
c
b
6
COUVERCLE
DÉCORATIF
SUPPORT DU
CROCHET INFÉRIEUR
(GAUCHE ILLUSTRÉ)
SUPPORT DU
CROCHET SUPÉRIEUR
(GAUCHE ILLUSTRÉ)
7
SUPPORT
RECTANGULAIRE
b
ca
d
Installation de l'écran simple
à double connexion
JOINT
D'EXTRÉMITÉ
VERTICAL
ANSWER
JOINT D'EXTRÉMITÉ
VERTICAL ANSWER
