Storz C-MAC S 8403 XSI User manual

Emploi Impiego Utilização
INSTRUCTION MANUAL
C-MAC®S IMAGER 8403 XSI, connecting cable 8403 X
MANUAL DE INSTRUCCIONES
C-MAC®S IMAGER 8403 XSI, cable de conexión 8403 X
MANUEL D’UTILISATION
IMAGER C-MAC®S 8403 XSI, câble de raccordement 8403 X

II
Important note Remarque importante Nota importante
Thank you for your expression of confidence in
the KARL STORZ brand name. Like all of our
other products, this product is the result of years
of experience and great care in manufacture. You
and your organization have decided in favor of
a modern, high-quality item of equipment from
KARL STORZ.
This instruction manual is intended to serve
as an aid in the proper handling, cleaning and
sterilization of the C-MAC®S IMAGER. All the
necessary details and actions are clearly explained.
We therefore ask that you read this manual
carefully before proceeding to work with the
instrument. Keep this manual available for easy
reference.
It is recommended that the suitability of
the products for the intended procedure be
checked prior to use.
96076021USCA V 3.0 – 02/2019
Nous vous remercions de la confiance que
vous accordez à la marque KARL STORZ. Ce
produit, comme tous les autres, a bénéficié de
toute notre expérience et de tous nos soins.
Vous-même, ainsi que votre établissement, vous
êtes ainsi prononcés en faveur d’un instrument
moderne et d’une qualité supérieure de la société
KARL STORZ.
Le présent manuel a pour but de vous aider
à utiliser, nettoyer et stériliser correctement
l’IMAGER C-MAC®S. Tous les détails et toutes les
manipulations nécessaires vous sont fournis d’une
manière très explicite.
C’est pourquoi nous vous prions de bien vouloir
lire attentivement ce manuel dans son intégralité
et de le conserver soigneusement pour toute
consultation ultérieure éventuelle.
Il est recommandé de vérifier que les
dispositifs sont bien adaptés à l’intervention
prévue avant de les utiliser.
Agradecemos la confianza que ha depositado en
la marca KARL STORZ. Este producto, como el
resto de los que fabricamos, es el resultado de
nuestra amplia experiencia y capacidad técnicas
Con esta adquisición, tanto usted como su
institución se han decidido por un instrumento
KARL STORZ de alta calidad y tecnología
vanguardista.
Este Manual de instrucciones contiene todas
las indicaciones necesarias para la aplicación,
limpieza y esterilización correctas del C-MAC®S
IMAGER. A tal fin, contiene todas las explicaciones
necesarias sobre las particularidades y los detalles
de su manejo.
Por ello, le recomendamos leer el manual con
detenimiento y conservarlo en un lugar visible
cercano al aparato para facilitar su consulta.
Antes de realizar una intervención quirúrgica,
se recomienda comprobar si ha elegido el
producto idóneo.
KARL STORZ is continuously working on the
further development of all products. Please
appreciate that changes to the scope of supply in
form, equipment and technology are possible for
this reason. Therefore, no claims may be derived
from the information, figures, and descriptions in
this manual.
KARL STORZ s’attache sans relâche à
perfectionner tous ses équipements. Vous
comprendrez certainement que nous nous
réservons par conséquent le droit d’apporter des
modifications dans l’équipement fourni, sa forme,
ses options ou sa technique. Il n’est donc pas
possible de faire valoir des prétentions sur la base
des données, illustrations et descriptions fournies
dans le présent manuel.
KARL STORZ trabaja constantemente en el
desarrollo de todos sus productos. Por este
motivo, les rogamos comprendan que pueden
producirse modificaciones en el suministro,
tanto en cuanto a forma, como a equipamiento
y técnica. De las indicaciones, ilustraciones y
descripciones de este Manual de instrucciones no
puede, por tanto, derivarse derecho alguno.

1
Content Table des matières Índice
1 Elementos de control ...........................4
2 Explicación de los símbolos................6
2.1 Pictogramas ............................................6
2.2 Símbolos de las instrucciones de
seguridad ................................................7
3 Uso correcto .........................................8
3.1 Uso previsto ............................................8
3.2 Contraindicaciones ..................................8
3.3 Grupos objetivo .......................................8
3.4 Cualificación del usuario ..........................8
3.5 Formación acerca de las funciones del
equipo y su manejo .................................9
3.6 Población de pacientes ...........................9
3.7 Perfil de usuario del médico y del
personal auxiliar.......................................9
4 Instrucciones de seguridad...............10
5 Manejo .................................................12
5.1 Combinaciones posibles........................12
5.2 Inserción del C-MAC®S IMAGER en la
espátula.................................................13
5.3 Conexión al monitor C-MAC®.............14
5.4 Conexión al monitor portátil C-MAC®..16
5.5 Conexión al C-HUB®II...........................17
5.6 Tecla multifuncional del C-MAC®S
IMAGER.................................................18
5.6.1 Grabación de imágenes individuales......18
5.6.2 Grabación de vídeo ...............................19
5.7 Desmontaje del C-MAC®S IMAGER......20
6 Preparación.........................................21
6.1 Tabla sinóptica.......................................21
6.2 Advertencias generales..........................22
6.3 Desinfección de nivel bajo (LLD ).............23
6.4 Limpieza previa en el quirófano
(en el lugar de la aplicación)...................24
6.5 Limpieza manual previa .........................24
6.5.1 Sin tratamiento previo por ultrasonidos..24
6.5.2 Limpieza manual....................................24
6.6 Verificación y conservación....................24
6.7 Desinfección manual..............................25
6.7.1 Desinfección manual de nivel alto..........25
1 Organes de commande........................4
2 Signification des symboles..................6
2.1 Pictogrammes .........................................6
2.2 Symboles pour les consignes
de sécurité...............................................7
3 Utilisation correcte ...............................8
3.1 Emploi prévu............................................8
3.2 Contre-indications....................................8
3.3 Groupes cibles.........................................8
3.4 Qualification de l’utilisateur.......................8
3.5 Formation sur le fonctionnement et la
commande de l’appareil ..........................9
3.6 Population de patients.............................9
3.7 Profil d’utilisateur du médecin et du
personnel assistant..................................9
4 Consignes de sécurité .......................10
5 Emploi..................................................12
5.1 Associations possibles...........................12
5.2 Introduction de l’IMAGER C-MAC®S
dans la spatule ......................................13
5.3 Raccordement au moniteur C-MAC®...14
5.4 Raccordement au moniteur de poche
C-MAC®PM ..........................................16
5.5 Raccordement au C-HUB®II .................17
5.6 Touche multifonctionnelle de l’IMAGER
C-MAC®S .............................................18
5.6.1 Enregistrement d’exposition unique .......18
5.6.2 Enregistrement vidéo .............................19
5.7 Démontage de l’IMAGER C-MAC®S.....20
6 Traitement ...........................................21
6.1 Tableau de vue d’ensemble ...................21
6.2 Avertissements d’ordre général..............22
6.3 Désinfection de bas niveau....................23
6.4 Nettoyage préalable au chevet du
patient (sur le lieu d’utilisation) ...............24
6.5 Nettoyage préalable manuel ..................24
6.5.1 Pas de traitement préalable aux
ultrasons................................................24
6.5.2 Nettoyage manuel..................................24
6.6 Contrôle et entretien ..............................24
6.7 Désinfection manuelle............................25
6.7.1 Désinfection poussée manuelle..............25
1 Controls .................................................4
2 Symbols employed ...............................6
2.1 Pictograms ..............................................6
2.2 Symbols for safety
instructions ..............................................7
3 Intended use .........................................8
3.1 Intended use............................................8
3.2 Contraindications.....................................8
3.3 Target groups ..........................................8
3.4 User qualification .....................................8
3.5 Training in the operation and
function of the device ..............................9
3.6 Patient population....................................9
3.7 User profile of physician and
assistants ................................................9
4 Safety instructions..............................10
5 Handling...............................................12
5.1 Possible combinations...........................12
5.2 Inserting the C-MAC®S IMAGER into
the blade ...............................................13
5.3 Connection to the C-MAC®monitor.......14
5.4 Connection to the C-MAC®pocket
monitor..................................................16
5.5 Connection to the C-HUB®II .................17
5.6 Multi-function button on the C-MAC®S
IMAGER ...............................................18
5. 6.1 Single image capture .............................18
5.6.2 Video recording .....................................19
5.7 Disassembly of the
C-MAC®S IMAGER...............................20
6 Reprocessing ......................................21
6.1 Overview table.......................................21
6.2 General warnings...................................22
6.3 Low Level Disinfection (LLD) ..................23
6.4 Bedside Pre-Cleaning (at point of use)...24
6.5 Manual pre-cleaning ..............................24
6.5.1 No pretreatment with
ultrasound .............................................24
6.5.2 Manual cleaning.....................................24
6.6 Inspection and care ...............................24
6.7 Manual Disinfection................................25
6.7.1 Manual High Level Disinfection ..............25

2
Content Table des matières Índice
6.8 Esterilización..........................................26
6.8.1 Esterilización química a baja
temperatura con ácido peracético –
STERIS
®
SYSTEM 1E
®
...........................26
6.9 Limitación de la repreparación...............26
6.10 Sistemas de embalaje............................26
7 Mantenimiento ....................................27
7.1 Reparaciones.........................................27
7.2 Responsabilidad ....................................27
7.3 Garantía.................................................27
7.4 Mantenimiento.......................................27
7.5 Conformidad con la directiva .................27
7.6 Conformidad con las normas.................28
7.7 Compatibilidad electromagnética...........28
7.8 Gestión de desecho ..............................29
7.9 Programa de reparaciones.....................29
7.10 Observaciones importantes ...................29
8 Descripciones técnicas......................30
9 Anexo ...................................................31
9.1 Localización de errores..........................31
9.2 Accesorios.............................................34
10 Sociedades distribuidoras.................35
6.8 Stérilisation ............................................26
6.8.1 Stérilisation chimique à basse
température à l’acide peracétique –
STERIS®SYSTEM 1E®.........................26
6.9 Limites du retraitement ..........................26
6.10 Systèmes d’emballage...........................26
7 Maintenance........................................27
7.1 Réparations ...........................................27
7.2 Responsabilité .......................................27
7.3 Garantie.................................................27
7.4 Maintenance..........................................27
7.5 Conformité à la directive ........................27
7.6 Conformité normative ............................28
7.7 Compatibilité électromagnétique............28
7.8 Élimination .............................................29
7.9 Programme de réparation......................29
7.10 Remarque importante............................29
8 Description technique........................30
9 Annexe .................................................31
9.1 Dépistage des dérangements................31
9.2 Accessoires ...........................................34
10 Filiales..................................................35
6.8 Sterilization ............................................26
6.8.1 Chemical low-temperature sterilization
with peracetic acid –
STERIS®SYSTEM 1E®.........................26
6.9 Limits of reprocessing............................26
6.10 Packaging systems................................26
7 Servicing..............................................27
7.1 Servicing and repair...............................27
7.2 Limitation of liability................................27
7.3 Warranty................................................27
7.4 Maintenance..........................................27
7.5 Directive compliance..............................27
7.6 Standard compliance.............................28
7.7 Electromagnetic Compatibility................28
7.8 Disposal.................................................29
7.9 Repair program......................................29
7.10 Important information.............................29
8 Technical description .........................30
9 Appendix..............................................31
9.1 Troubleshooting .....................................31
9. 2 Accessories ...........................................34
10 Subsidiaries.........................................35

3
Pictures of the instruments Illustrations des instruments Ilustraciones de los instrumentos
3

4
Pictures of the instruments Illustrations des instruments Ilustraciones de los instrumentos
9*
8
* Models 051113-01 / -10, 051114-01 / -10, 051116-01 / -10
Single use
1 Controls 1 Organes de commande 1 Elementos de control
* Modèles 051113-01 / -10, 051114-01 / -10, 051116-01 / -10
À usage unique
* Modelos 051113-01 / -10, 051114-01 / -10, 051116-01 / -10
Desechables
3
4
h
f
g
E
2
1
5
7
6
e
0
z
q
p
a
t
8403 ZX
rw
i
o
u
d
s

5
Controls, displays, connectors
and their uses Organes de commande, affichages, raccordements
et leurs fonctions
Elementos de mando,
indicadores, conexiones
y sus funciones
1Optique
2IMAGER C-MAC®S à utiliser avec les spatules
du laryngoscope vidéo à usage unique
3Prise pour câble de raccordement vidéo
4Touche multifonctionnelle (BlueButton)
5Câble de raccordement vidéo
6Prise de raccord pour connexion au moniteur
7Prise de raccord pour connexion à l’IMAGER
8Logement pour l’IMAGER C-MAC®S
9Spatule du laryngoscope vidéo à usage unique
C-MAC®S (non comprise dans la livraison de
l’IMAGER C-MAC®S)
0Moniteur C-MAC®
qDeuxième prise pour endoscope vidéo
wPrise principale pour endoscope vidéo
eAlimentation sur secteur
rInterrupteur de remise à zéro
tLogement pour carte mémoireSD
zBarre d’état
uLampe témoin de secteur
iInterrupteur Marche/Arrêt
oVoyant de charge (orange)
pTouches programmables
a Symboles des fonctions
sPort HDMI
dPort USB
f Moniteur de poche C-MAC®PM
gÉcran TFT
hÉlément d’accouplement
1Telescopio
2C-MAC®S IMAGER para su utilización con
espátulas de videolaringoscopia desechables
3Conector para cable de conexión de vídeo
4Tecla multifuncional (BlueButton)
5Cable de conexión de vídeo
6Conector para el monitor
7Conector para el IMAGER
8Alojamiento para el C-MAC®S IMAGER
9Espátula de videolaringoscopia C-MAC®S
desechable (no se incluye en el suministro del
C-MAC®S IMAGER)
0Monitor C-MAC®
qSegunda conexión para videoendoscopio
wConexión primaria para videoendoscopio
eConexión a la red
rBotón de restablecimiento
tRanura de inserción para tarjeta de
memoriaSD
zBarra de estado
uLámpara piloto de la red
iTecla de conexión/desconexión
oLámpara piloto del estado de carga (naranja)
pBotones de función
a Iconos de funciones
sConexión HDMI
dConexión USB
f Monitor portátil C-MAC®
gPantalla TFT
hElemento de acoplamiento
1Telescope
2C-MAC®S IMAGER for use with video
laryngoscope blades for single use
3Socket for video connecting cable
4Multi-function button (BlueButton)
5Video connecting cable
6Socket for connection to the monitor
7Socket for connection to the IMAGER
8Mount for the C-MAC®S IMAGER
9C-MAC®S video laryngoscope blade for single
use (not included in the scope of supply of
C-MAC®S IMAGER)
0C-MAC®monitor
qSecond connection for videoscope
wPrimary connection for videoscope
eMains connection
rReset button
tHolder for SD memory card
zStatus bar
uPower switch lamp
iOn/Off switch
oCharge control lamp (orange)
pSoftkeys
a Function symbols
sHDMI port
dUSB port
f C-MAC®pocket monitor
gTFT display
hCoupling element

6
Symbol description Signification des symboles Explicación de los símbolos
Suivre les instructions d’utilisation
Équipement du type BF
Prévention de la pollution causée par les
équipements électriques et électroniques
(RoHS chinoise)
Fragile ; manipuler avec soin
Conserver à l’abri de la lumière du soleil
Craint l’humidité
Limitation de pression atmosphérique
Limitation d’humidité
Limite de température
Consulter les précautions d’emploi
Ne pas utiliser si l’emballage est endommagé
El aparato debe desecharse de acuerdo con
los requisitos dispuestos en la directiva europea
2012/19/UE referida a aparatos eléctricos y
electrónicos viejos (waste electrical and electronic
equipment o WEEE).
Selon le droit fédéral des États-Unis (CFR 21,
Partie 801.109), ce dispositif ne peut être vendu
qu’à ou que sur l’ordre d’un médecin (« licensed
physician »).
2 Explicación de los símbolos
2.1 Pictogramas
Follow instructions for use
Applied part type BF
Control of pollution caused by electronic
information products (China RoHS)
Fragile, handle with care
Keep away from sunlight
Keep dry
Atmospheric pressure limitation
Humidity limitation
Temperature limit
Observe the instruction manual
Do not use if package is damaged
The device is subject to the requirements of the
WEEE Directive 2012/19/EU.
Federal (USA) law restricts this device to sale by
or on the order of a physician.
2 Symbols employed
2.1 Pictograms
2 Signification des symboles
2.1 Pictogrammes
Siga el manual de instrucciones
Pieza de aplicación del tipo BF
Certificación de control de la contaminación
ambiental debida a aparatos electrónicos
(directiva RoHS china)
Frágil, manipular con cuidado
Manténgase fuera de la luz del sol
Manténgase seco
Límites de la presión atmosférica
Límites de humedad
Límite de temperatura
Consúltense las instrucciones de uso
No utilizar si el envase está dañado
L’appareil satisfait aux exigences de la directive
DEEE 2012/19/UE.
De acuerdo a la ley federal norteamericana
(21 CFR 801.109) este producto solo puede
venderse a facultativos o ser recetado por ellos
(“médico con licencia”)

7
Symbol description Signification des symboles Explicación de los símbolos
2.2 Symbols for safety
instructions
3WARNING: A Warning indicates that the
personal safety of the patient or personnel
may be endangered. Failure to observe a
Warning could result in injury to the patient
or personnel.
2CAUTION: A Caution indicates that
particular procedures or precautions must
be followed to avoid possible damage to
the instrument set.
1NOTE: A Note indicates special information
regarding operation or claries important
information.
2.2 Symboles pour les consignes
de sécurité
3AVERTISSEMENT: Le texte attire ici
l’attention sur un risque encouru par le
patient ou par le personnel. Le non-respect
de cet avertissement peut entraîner des
blessures pour l’un ou pour l’autre.
2AVIS: Ce terme indique qu’il faut prendre
certaines mesures pour garantir le parfait
état des instruments.
1REMARQUE: Les remarques contiennent
des informations spéciales sur l’emploi des
instruments ou fournissent des informations
importantes.
2.2 Símbolos de las instrucciones
de seguridad
3CUIDADO: El término Cuidado llama la
atención sobre una situación de peligro
para el paciente o para el personal.
La inobservancia de este aviso podría
conllevar lesiones para el paciente o para
el personal.
2ADVERTENCIA: El término Advertencia
llama la atención sobre determinadas
medidas que han de llevarse a cabo a n
de evitar el deterioro del instrumental.
1NOTA: Los párrafos denominados con
el término Nota contienen informaciones
especiales para la manipulación o aclaran
informaciones importantes.

8
Intended use Emploi prévu Uso correcto
3 Intended use
3.1 Intended use
The C-MAC®S IMAGER is used in conjunction with
a C-MAC®S video laryngoscope blade for single
use 051113-01, 051114-01, 051116 - 01 and the
C-MAC®connecting cable 8403 X and the C-MAC®
monitor 8403 ZX or the C-MAC®Pocket-Monitor
8403 XD for endotracheal intubation and for
inspection of the oropharynx. Video laryngoscopes
are designed for short-term use in endoscopic
interventions performed through natural orifices.
3.2 Contraindications
No contraindications relating directly to the product
are currently known. The use of the C-MAC®S
IMAGER in conjunction with a C-MAC®S video
laryngoscope blade for single use 051113-01,
051114-01, 051116 - 01 and the C-MAC®
connecting cable 8403 X, the C-MAC®monitor
8403 ZX, the C-MAC®Pocket Monitor 8403XD or
other compatible display devices is contraindicated
if, in the opinion of the responsible physician, the
patient's health is endangered through its use,
e.g., due to the patient's general condition or if
laryngoscopy as such is contraindicated.
3.3 Target groups
This instruction manual is intended for physicians,
medical support staff and sterilization assistants.
3.4 User qualification
The C-MAC®S IMAGER and the accessories
for single use operated in combination may
only be used by persons with an appropriate
medical qualification and who are acquainted
with laryngoscopic techniques. The information
given in this manual only serves to instruct in
the correct handling, cleaning and sterilization of
the C-MAC®S IMAGER. It is not intended as an
introduction to the techniques of laryngoscopy.
All users must have been instructed in the
operation and use of the C-MAC®S IMAGER
8403 XSI with the corresponding C-MAC®S video
laryngoscope blade for single use. Otherwise, this
medical device must not be used.
3 Utilisation correcte
3.1 Emploi prévu
L’IMAGER C-MAC
®
S, utilisé en combinaison avec
la spatule du laryngoscope vidéo C-MAC
®
S à
usage unique 051113-01, 051114-01, 051116 - 01,
le câble de raccordement C-MAC
®
8403 X et
le moniteur C-MAC
®
8403 ZX ou le moniteur
de poche C-MAC
®
PM 8403 XD, est destiné à
l’intubation endotrachéale et à l’examen de la
cavité oropharyngienne. Les laryngoscopes vidéo
sont destinés à une utilisation de courte durée lors
d’interventions endoscopiques par les voies naturelles.
3.2 Contre-indications
Aucune contre-indication liée directement au produit n’est
connue aujourd’hui. L’emploi de l’IMAGER C-MAC
®
S
en combinaison avec la spatule du laryngoscope vidéo
C-MAC
®
S à usage unique 051113-01, 051114-01,
051116- 01 et le câble de raccordement C-MAC
®
8403 X,
le moniteur C-MAC
®
8403 ZX, le moniteur de poche
C-MAC
®
PM 8403XD ou d’autres appareils d’affichage
compatibles est considéré comme contre-indiqué lorsque,
selon l’avis d’un médecin responsable, son emploi
comporterait un risque pour le patient, par exemple
en raison de l’état général de ce dernier, ou lorsque la
laryngoscopie est contre-indiquée en tant que telle.
3.3 Groupes cibles
Ce manuel d’utilisation est destiné aux médecins,
aux auxiliaires médicaux et aux assistants en
stérilisation.
3.4 Qualification de l’utilisateur
L’IMAGER C-MAC®S et les accessoires à usage
unique utilisés en combinaison avec l’appareil ne
doivent être utilisés que par des personnes possédant
la qualification médicale nécessaire et maîtrisant la
technique laryngoscopique. Les remarques contenues
dans le présent manuel ne visent qu’à garantir
l’emploi, le nettoyage et la stérilisation corrects de
l’IMAGER C-MAC®S. Elles ne constituent en aucun
cas une introduction à la technique laryngoscopique.
Chaque utilisateur doit impérativement avoir reçu
l’initiation nécessaire pour pouvoir commander et
utiliser l’IMAGER C-MAC®S 8403 XSI avec la spatule
du laryngoscope vidéo à usage unique C-MAC®S
correspondante, sans quoi il lui est interdit de s’en
servir.
3 Uso correcto
3.1 Uso previsto
El C-MAC®S IMAGER, en combinación con una
espátula de videolaringoscopia C-MAC®S desechable
051113-01, 051114-01 o 051116-01, el cable de
conexión C-MAC®8403 X y el monitor C-MAC®
8403 ZX o el monitor portátil C-MAC®8403 XD,
sirve para la intubación endotraqueal y la exploración
bucofaríngea. Los videolaringoscopios están
previstos para aplicaciones breves en intervenciones
quirúrgicas a través de orificios naturales.
3.2 Contraindicaciones
No se conocen actualmente contraindicaciones que
se refieran directamente al producto. La utilización del
C-MAC
®
S IMAGER en combinación con una espátula
de videolaringoscopia C-MAC
®
S desechable 051113-
01, 051114-01 o 051116-01 y el cable de conexión
C-MAC
®
8403 X, el monitor C-MAC
®
8403 ZX, el
monitor portátil C-MAC
®
8403 XD u otros dispositivos
de pantalla compatibles está contraindicada cuando,
según la opinión del médico responsable, una aplicación
de este tipo pueda representar un peligro para el
paciente, p. ej., debido al estado general del paciente, o
cuando la laringoscopia en sí está contraindicada.
3.3 Grupos objetivo
Este Manual de instrucciones está destinado
a médicos, asistentes sanitarios y auxiliares de
esterilización.
3.4 Cualificación del usuario
El C-MAC
®
S IMAGER y los accesorios desechables
utilizados en combinación con este solamente
pueden ser empleados por personas que dispongan
de la correspondiente cualificación médica y que
estén familiarizadas con la técnica de laringoscopia.
Las indicaciones incluidas en esta Instrucción
tienen únicamente por objeto proporcionar
información acerca de la manipulación, la limpieza
y la esterilización correctas del C-MAC
®
S IMAGER.
Estas indicaciones no son apropiadas como
introducción a la técnica de la laringoscopia.
Cada usuario ha de haber recibido la formación
adecuada en el manejo y la utilización del C-MAC
®
S
IMAGER 8403 XSI con la correspondiente espátula
de videolaringoscopia C-MAC
®
S desechable; de lo
contrario, el producto médico no debe ser utilizado.

9
Intended use Emploi prévu Uso correcto
The C-MAC®S IMAGER 8403 XSI with the
corresponding C-MAC®S video laryngoscope
blade for single use must be used in accordance
with the airway algorithm in the respective country
of application or the official specifications for airway
management.
3.5 Training in the operation and
function of the device
Your local representative or responsible
KARL STORZ member of staff is available to
provide training and information on further training
alternatives.
3.6 Patient population
Men and women as well as adolescents.
State of health: suitable for endoscopic
interventions in the physician's
judgement.
3.7 User profile of physician and
assistants
• Recognized medical skills in the field of
application (specialist physician, qualified medical
staff).
• Adequate powers of comprehension to rationally
assess the surgical situation in hand.
• Adequate language skills in one of the languages
used on the device and in the instruction
manual.
• Thorough training in the operation of the
instruments.
• Knowledge of the contents of the instruction
manual.
• No physical impairments that could diminish
perception of activation and alarm signals (visual
and acoustic).
Respecter pour l’emploi de l’IMAGER C-MAC®S
8403 XSI avec la spatule du laryngoscope vidéo
à usage unique C-MAC®S correspondante
l’algorithme applicable aux voies respiratoires
et en vigueur dans le pays concerné, ou les
prescriptions officielles relatives à la gestion des
voies respiratoires.
3.5 Formation sur le
fonctionnement et la
commande de l’appareil
Le représentant régional ou le représentant
KARL STORZ se tient à votre disposition pour ce
qui concerne la formation sur la commande et
l’utilisation de l’appareil et pour vous informer sur
d’autres types de formations possibles.
3.6 Population de patients
Hommes, femmes et adolescents.
État de santé : Adapté au traitement prévu,
selon le jugement du médecin.
3.7 Profil d’utilisateur du médecin
et du personnel assistant
• Connaissances médicales de base reconnues
pour l’application (médecin spécialisé, personnel
médical).
• Entendement suffisant pour l’évaluation
rationnelle de la situation chirurgicale actuelle.
• Connaissances linguistiques suffisantes dans
une des langues utilisées par l’appareil et dans le
manuel d’utilisation.
• Achèvement d’une formation complète sur la
commande des instruments.
• Bonne connaissance du contenu du manuel
d’utilisation.
• Absence de handicaps physiques entravant la
perception des signaux (optiques et acoustiques)
d’activation et d’alarme.
La utilización del C-MAC®S IMAGER 8403 XSI con
la correspondiente espátula de videolaringoscopia
C-MAC®S desechable ha de llevarse a cabo de
acuerdo con el algoritmo de las vías respiratorias
vigente en el país de aplicación respectivo o con
las directrices oficiales en materia de gestión de las
vías respiratorias.
3.5 Formación acerca de las
funciones del equipo y su
manejo
Su representante local o el responsable
correspondiente de KARL STORZ están a su
disposición tanto para impartir esta instrucción
como para proporcionarle información respecto a
otras alternativas de formación.
3.6 Población de pacientes
Hombres, mujeres y adolescentes.
Estado de salud: adecuado para intervenciones
endoscópicas, según la
evaluación del médico.
3.7 Perfil de usuario del médico y
del personal auxiliar
• Conocimientos médicos convalidados de la
aplicación (médico especialista, personal médico
especializado).
• Facultad de comprensión suficiente para una
evaluación racional de la situación quirúrgica
actual.
• Conocimiento suficiente de uno de los idiomas
utilizados en el aparato y en el Manual de
instrucciones
• Conclusión de una exhaustiva instrucción en el
manejo de los instrumentos.
• Conocimiento del contenido del Manual de
instrucciones.
• Carencia de impedimentos físicos que puedan
menoscabar la percepción de las señales de
activación y alarma (visuales y acústicas).

10
Safety instructions Consignes de sécurité Instrucciones de seguridad
4 Safety instructions
Risks of infection
• Warning: These instruments are not sterile when
delivered. The use of non-sterile instruments
poses a risk of infection for patients, users
and third parties. Inspect instruments for
visible contamination. Visible contamination is
an indication that reprocessing has not been
carried out or has been carried out incorrectly.
Reprocess the instruments before initial use and
before and after every subsequent use using
validated procedures.
• Warning: Incorrectly reprocessed instruments
expose patients, users and third parties to a
risk of infection as well as the danger of an
instrument malfunction.
Risks of injury
• Warning: Optical radiation poses a risk of injury
to eyes. Never look directly into the light outlet
at the blade tip or into the light outlet of the
C-MAC®S IMAGER.
• Warning: The C-MAC®S IMAGER must not
be used for medical applications without a
C-MAC®S video laryngoscope blade for single
use.
• Warning: The C-MAC®S IMAGER must be
checked prior to each use to ensure that it
functions correctly and has been properly
cleaned, disinfected and/or sterilized. Defective
instruments must be withdrawn from use and
inadequately reprocessed instruments must be
reprocessed again.
4 Consignes de sécurité
Risques d’infection
• AVERTISSEMENT: Ces instruments sont livrés
à l’état non stérile. L’emploi d’instruments
non stériles comporte des risques d’infection
pour le patient, l’utilisateur et toute autre tierce
personne. Vérifier si les instruments présentent
des saletés visibles, ce qui indique un traitement
non réalisé ou réalisé de façon incorrecte.
Traiter les instruments avant le premier emploi,
puis avant et après chaque emploi ultérieur en
appliquant des méthodes de traitement validées.
• AVERTISSEMENT: Des instruments non
traités correctement comportent des risques
d’infection pour le patient, l’utilisateur et
toute autre tierce personne ainsi que des
risques de dysfonctionnement de l’instrument.
Se conformer au manuel «Nettoyage,
désinfection, entretien et stérilisation des
instruments KARLSTORZ» et aux documents
d’accompagnement des dispositifs.
Risques de blessures
• AVERTISSEMENT: Le rayonnement optique
peut entraîner un risque de blessure pour les
yeux. Ne jamais regarder directement dans la
sortie de lumière sur la pointe de la spatule ou
sur l’IMAGER C-MAC®S.
• AVERTISSEMENT: Il est interdit d’utiliser
l’IMAGER C-MAC®S pour des usages
médicaux sans la spatule du laryngoscope vidéo
C-MAC®S à usage unique.
• AVERTISSEMENT: Vérifier avant chaque emploi
si l’IMAGER C-MAC®S fonctionne parfaitement
et s’il a été correctement nettoyé, désinfecté
et/ou stérilisé. Mettre au rebut tout instrument
défectueux et retraiter les instruments traités de
manière insuffisante.
4 Instrucciones de seguridad
Riesgos de infecciones
• Cuidado: Estos instrumentos no se suministran
esterilizados. La utilización de instrumental no
esterilizado puede representar un riesgo de
infecciones para pacientes, usuarios y terceros
Compruebe si existen impurezas visibles en los
instrumentos. Si hay impurezas visibles, cabe
suponer que la preparación no se ha efectuado
o se ha realizado de forma inadecuada.
Prepare los instrumentos antes de la primera
aplicación, así como antes y después de cada
utilización subsiguiente, empleando para ello
procedimientos validados.
• Cuidado: Una preparación incorrecta de los
instrumentos puede representar un riesgo
de infecciones para pacientes, usuarios y
terceros, y provocar fallos de funcionamiento del
instrumento. Observe la Instrucción “Limpieza,
desinfección, conservación y esterilización de
los instrumentos de KARLSTORZ”, así como la
documentación adjunta al producto.
Riesgos de lesiones
• Cuidado: Existe riesgo de lesiones oculares
debido a radiación óptica. No fije nunca la vista
directamente en el haz luminoso que sale de la
punta de la espátula, ni en la salida de luz del
C-MAC®S IMAGER.
• Cuidado: El C-MAC®S IMAGER no debe ser
utilizado para aplicaciones médicas sin una
espátula de videolaringoscopia C-MAC®S
desechable.
• Cuidado: Antes de cada utilización, compruebe
la capacidad de funcionamiento del C-MAC®S
IMAGER y si ha sido correctamente limpiado,
desinfectado y/o esterilizado. Es necesario apartar
los instrumentos defectuosos y someter a una
nueva preparación los instrumentos que no se
hayan preparado suficientemente.
Safety instructions

11
Safety instructions Consignes de sécurité Instrucciones de seguridad
Risks due to combination of system
components
• Warning: Failure to observe and follow this
instruction manual and the instruction manuals
of products used in combination can result in
injury to patients, users and third parties as
well as damage to the product. All relevant
instruction manuals must be read carefully and
the instructions given must always be followed
precisely. Check the functioning of the products
used in combination.
• Warning: The instruction manuals and interface
specifications for medical devices and/or
system components used in combination
must be observed precisely. Suitable system
components are listed in Section 5.1 ‘Possible
combinations’.
• Warning: Before using the instrument on the
patient, a test must be carried out to ensure the
proper functioning of the complete C-MAC®S
IMAGER system, inserted in a C-MAC®S
video laryngoscope blade for single use and
connected to a C-MAC®monitor or C-MAC®
pocket monitor.
Damage to the instrument
• Caution: The C-MAC®S IMAGER must not be
cleaned in an ultrasound bath.
• Caution: The C-MAC®S IMAGER must not be
steam-sterilized.
• Caution: Do not place any objects on the
product or the packaging containing the
product.
• Caution: Do not store in the proximity of
chemicals, disinfectants or radioactive
emissions.
Risques dus à la combinaison de composants
du système
• AVERTISSEMENT: Le non-respect du présent
manuel d’utilisation ainsi que des manuels
d’utilisation de tous les autres dispositifs utilisés
ensemble peut entraîner des blessures chez
le patient, l’utilisateur et toute autre tierce
personne, ainsi que des dommages sur le
dispositif. Il convient de lire attentivement tous
les manuels d’utilisation concernés dans leur
intégralité et de toujours se conformer aux
instructions qu’ils contiennent. Contrôler le
parfait fonctionnement des dispositifs utilisés
ensemble.
• AVERTISSEMENT: Respecter scrupuleusement
les manuels d’utilisation et les spécifications
des interfaces des dispositifs médicaux et/ou
des composants du système utilisés ensemble.
Les composants du système appropriés sont
répertoriés au chapitre5.1 «Associations
possibles».
• AVERTISSEMENT: Avant toute utilisation sur
le patient, effectuer un test de fonctionnement
de l’ensemble du système IMAGER C-MAC®S
introduit dans une spatule du laryngoscope
vidéo C-MAC®S à usage unique et connecté à
un moniteur C-MAC®ou à un moniteur de poche
C-MAC®PM.
Endommagement de l’instrument
• AVIS: Ne pas nettoyer l’IMAGER C-MAC®S en
bain à ultrasons.
• AVIS: Ne pas stériliser l’IMAGER C-MAC®S à
la vapeur.
• AVIS: Ne poser aucun objet sur le dispositif ou
sur l’emballage contenant le dispositif.
• AVIS: Ne pas stocker à proximité de produits
chimiques, de produits de désinfection ou de
rayonnement radioactif.
Riesgos derivados de la combinación de
componentes del sistema
• Cuidado: La inobservancia de este Manual de
instrucciones y de los Manuales de instrucciones
de los productos utilizados en combinación
puede provocar lesiones en pacientes, usuarios
y terceros, así como deterioros en el producto.
Hay que leer con atención todos los Manuales
de instrucciones relevantes y observar en
todo momento las instrucciones descritas.
Compruebe el buen funcionamiento de los
productos utilizados en combinación.
• Cuidado: Observe con la mayor atención los
Manuales de instrucciones y las especificaciones
de interfaz de los productos médicos y/o
componentes del sistema utilizados en
combinación. Los componentes aptos del
sistema aparecen relacionados en el apartado
5.1“Combinaciones posibles”.
• Cuidado: Antes de la aplicación en el
paciente, hay que llevar a cabo una prueba
de funcionamiento del sistema C-MAC®S
IMAGER completo, estando este insertado en
una espátula de videolaringoscopia C-MAC®S
desechable y conectado a un monitor C-MAC®
o un monitor portátil C-MAC®.
Deterioro del instrumento
• Advertencia: El C-MAC®S IMAGER no debe
limpiarse en baño de ultrasonidos.
• Advertencia: El C-MAC®S IMAGER no debe ser
esterilizado con vapor.
• Advertencia: No coloque objetos sobre el
producto o sobre el embalaje que contiene el
producto.
• Advertencia: No almacene el producto en
las inmediaciones de substancias químicas,
productos desinfectantes o radiación radioactiva.
Safety instructions

12
Handling Emploi Manejo
5 Handling
5.1 Possible combinations
The C-MAC®S IMAGER 8403 XSI can be operated
in conjunction with the video laryngoscopes for
single use 051113-01, 051114-01 or 051116-01
with the following monitors:
• C-MAC®monitor 8403 ZX (software version:
704v300 or higher)
• C-MAC®PM pocket monitor 8403 XD
• Also with additional monitors via the camera
control unit C-HUB®II 20 2903 01 (software
version: 721v105 or higher)
3WARNING: Before each use or after a
change of viewing modes/settings, the
user should check to ensure the view
observed through the endoscope provides
a live image, rather than a stored one, and
has the correct image orientation.
3WARNING: It must be ensured that the
electrically non-insulated parts of the
endoscope do not come into contact with
conductive surfaces or voltage-carrying
elements of other units at any time.
5 Emploi
5.1 Associations possibles
L’IMAGER C-MAC®S 8403 XSI, en combinaison
avec les laryngoscopes vidéo à usage unique
051113-01, 051114-01 ou 051116-01, peut être
utilisé avec les moniteurs suivants :
• Moniteur C-MAC®8403 ZX (version du logiciel :
704v300 ou supérieure)
• Moniteur de poche C-MAC®PM 8403 XD
• Autres moniteurs avec l’unité électronique de
contrôle de la caméra C-HUB®II 20 2903 01
(version du logiciel : 721v105 ou supérieure)
3AVERTISSEMENT: L’utilisateur doit
s’assurer avant chaque emploi ou après
toute modication des modes/réglages
d’afchage que l’image fournie par
l’endoscope est bien une image en direct
et non une image déjà enregistrée et que
la position sélectionnée de l’image est
correcte.
3AVERTISSEMENT: S’assurer que
les pièces de l’endoscope non isolées
électriquement n’entrent en aucun cas en
contact avec des surfaces conductrices
et/ou des pièces sous tension d’autres
appareils.
5 Manejo
5.1 Combinaciones posibles
El C-MAC
®
S IMAGER 8403 XSI, en combinación
con los videolaringoscopios desechables 051113-01,
051114-01 o 051116-01, puede utilizarse con los
monitores siguientes:
• Monitor C-MAC®8403 ZX (versión de software:
704v300 o posterior)
• Monitor portátil C-MAC®8403 XD
• Otros monitores a través de la unidad de control
de la cámara C-HUB®II 20 2903 01 (versión de
software: 721v105 o posterior)
3CUIDADO: Antes de cada utilización o
después de una modicación del modo
de observación/ajustes, el usuario debe
asegurarse de que al mirar a través del
endoscopio se muestre una imagen en
vivo, en lugar de una imagen guardada, y
de que se haya seleccionado una posición
correcta de la imagen.
3CUIDADO: Debe asegurarse de que
las piezas del endoscopio no aisladas
eléctricamente no entren nunca en
contacto con supercies conductoras de
electricidad o con piezas bajo tensión de
otros aparatos.

13
Handling Emploi Manejo

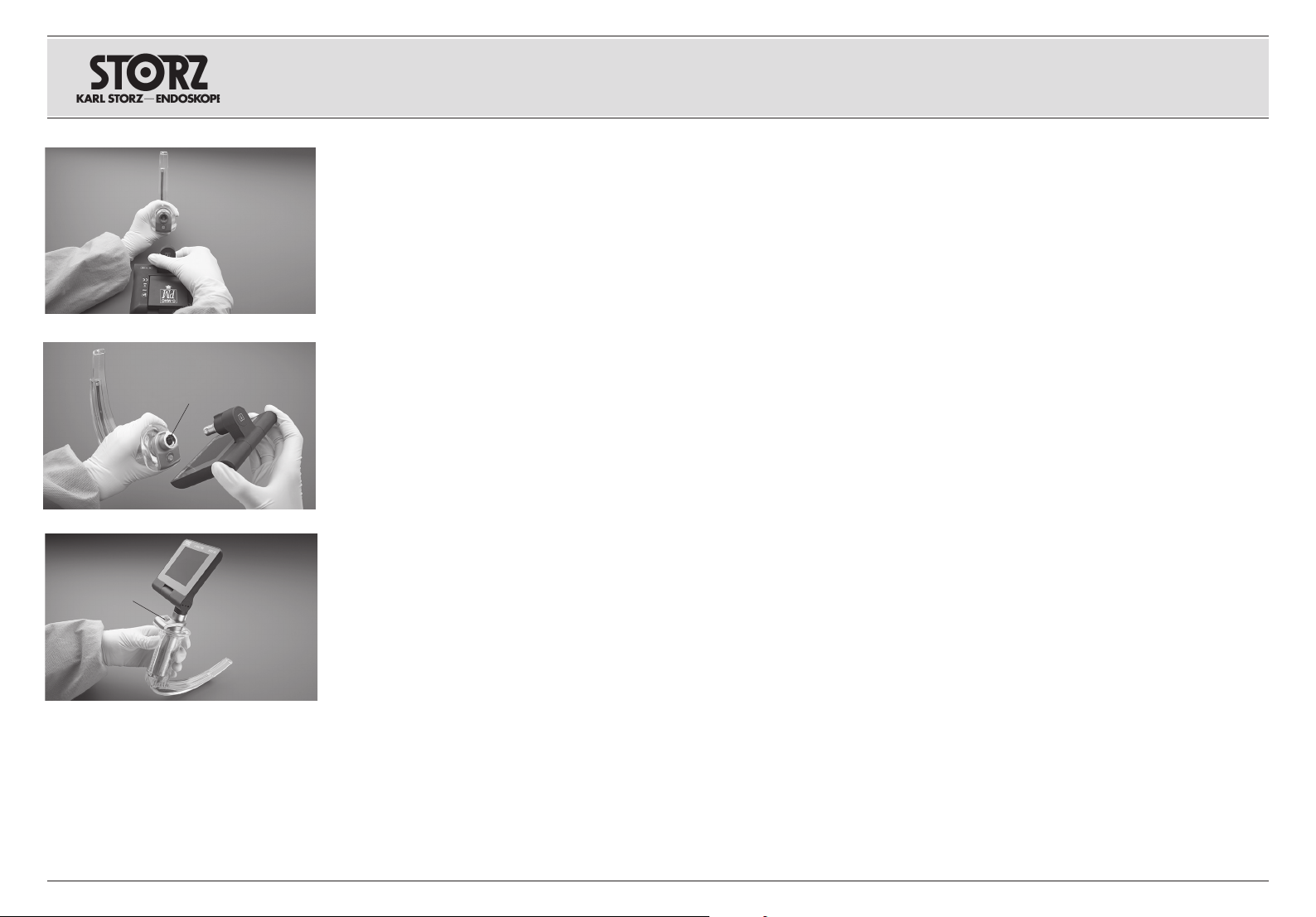

5.2 Inserting the C-MAC®S
IMAGER into the blade
Open the packaging of the desired C-MAC®S
video laryngoscope blade.
1NOTE: The instruction manual of the
C-MAC®S video laryngoscope blade for
single use must be observed!
Push the C-MAC®S IMAGER 2into the mount
8on the C-MAC®S video laryngoscope blade
until the IMAGER locks into place and you hear an
audible ‘click’.
1NOTE: Check that the IMAGER is
securely in place in the C-MAC®S video
laryngoscope blade by gently moving it
back and forth (to the right and left). The
distal end of the C-MAC®S IMAGER must
lie at on the lens of the C-MAC®S video
laryngoscope blade.
1NOTE: The C-MAC®S IMAGER can
be removed from the C-MAC®S video
laryngoscope blade during operation and
inserted into another C-MAC®S video
laryngoscope blade.
3WARNING: Danger of glare! Optical
radiation poses a risk of injury to eyes.
Never look directly into the light outlet at
the blade tip or into the light outlet of the
C-MAC®S IMAGER.
1NOTE: The high-intensity light emitted
by the C-MAC®S IMAGER can result in
increased temperatures at the light outlet.
However, these always stay below the
value which could cause burns.
5.2 Introduction de l’IMAGER
C-MAC®S dans la spatule
Ouvrir l’emballage de la spatule du laryngoscope
vidéo C-MAC®S souhaitée.
1REMARQUE: Se conformer au manuel
d’utilisation de la spatule du laryngoscope
vidéo C-MAC®S à usage unique.
Introduire l’IMAGER C-MAC®S 2dans le
logement 8de la spatule du laryngoscope vidéo
C-MAC®S jusqu’à ce que l’IMAGER s’enclenche
de manière audible.
1REMARQUE: Vérier le positionnement
de l’IMAGER dans la spatule du
laryngoscope vidéo C-MAC®S par un léger
mouvement de va-et-vient (vers la droite
et vers la gauche). L’extrémité distale de
l’IMAGER C-MAC®S doit être posée de
manière plane sur la lentille de la spatule du
laryngoscope vidéo C-MAC®S.
1REMARQUE: Il est possible de retirer
l’IMAGER C-MAC®S de la spatule du
laryngoscope vidéo C-MAC®S pendant
le fonctionnement et de l’insérer dans
une autre spatule du laryngoscope vidéo
C-MAC®S.
3AVERTISSEMENT: Risque
d’éblouissement. Le rayonnement optique
peut entraîner un risque de blessure pour
les yeux. Ne jamais regarder directement
dans la sortie de lumière sur la pointe de la
spatule ou sur l’IMAGER C-MAC®S.
1REMARQUE: La lumière puissante émise
par l’IMAGER C-MAC®S peut produire des
températures élevées à la sortie de lumière.
Toutefois, ces températures restent
toujours inférieures à des valeurs pouvant
provoquer des brûlures.
5.2 Inserción del C-MAC®S
IMAGER en la espátula
Abra el embalaje de la espátula de
videolaringoscopia C-MAC®S deseada.
1NOTA: Es necesario observar el Manual
de instrucciones de la espátula de
videolaringoscopia C-MAC®S desechable.
Introduzca el C-MAC®S IMAGER 2en el
alojamiento 8de la espátula de videolaringoscopia
C-MAC®S hasta que el IMAGER quede
encastrado y suene un clic audible.
1NOTA: Compruebe con pequeños
movimientos laterales (hacia la izquierda
y la derecha) que el IMAGER quede
asentado correctamente en la espátula de
videolaringoscopia C-MAC®S. El extremo
distal del C-MAC®S IMAGER tiene que
reposar en posición plana sobre la lente
de la espátula de videolaringoscopia
C-MAC®S.
1NOTA: El C-MAC®S IMAGER
puede retirarse de la espátula de
videolaringoscopia C-MAC®S durante el
servicio e introducirse en otra espátula de
videolaringoscopia C-MAC®S.
3CUIDADO: Riesgo de deslumbramiento.
Existe riesgo de lesiones oculares debido
a radiación óptica. No je nunca la vista
directamente en el haz luminoso que sale
de la punta de la espátula, ni en la salida de
luz del C-MAC®S IMAGER.
1NOTA: La luz de alta energía que irradia
el C-MAC®S IMAGER puede producir
temperaturas elevadas en la salida de
luz. Sin embargo, estas temperaturas se
mantienen siempre por debajo del valor
que puede provocar quemaduras.
"
2
8

14
Handling Emploi Manejo
5.3 Connection to the C-MAC®
monitor
1NOTE: The instruction manual of the
C-MAC®monitor 8403 ZX must be
observed!
1NOTE: The C-MAC®S IMAGER 8403 XSI
can only be connected to the C-MAC®
monitor 8403 ZX. Older monitor types
(8401 ZX/8402 ZX) are not compatible.
5.3 Raccordement au moniteur
C-MAC®
1REMARQUE: Se conformer au manuel
d’utilisation du moniteur C-MAC®8403 ZX.
1REMARQUE: L’IMAGER C-MAC®S
8403 XSI peut uniquement être raccordé
au moniteur C-MAC®8403 ZX. Des
modèles de moniteurs plus anciens
(8401 ZX/8402 ZX) ne sont pas
compatibles.
5.3 Conexión al monitor C-MAC®
1NOTA: Tenga en cuenta el Manual
de instrucciones del monitor C-MAC®
8403 ZX.
1NOTA: El C-MAC®S IMAGER 8403 XSI
puede conectarse únicamente al monitor
C-MAC®8403 ZX. Las versiones anteriores
de monitor (8401 ZX/8402 ZX) no son
compatibles.
1. Connect the video-connecting cable 5to the
socket 3on the IMAGER. The orientation pin on
the plug and socket facilitates connection.
1NOTE: Make sure that the cable is fully
inserted. There must not be a gap.
2. Connect the video connecting cable coming
from the C-MAC®S IMAGER to the connection
socket wor qon the C-MAC®monitor.
1NOTE: The monitor 8403 ZX makes it
possible to connect two CMOS video
units with Lemo connectors. All CMOS
videoscopes from KARLSTORZ can be
connected to both connections. Video
units from other manufacturers cannot be
connected.
1NOTE: If two cameras are connected, the
user must select the camera for which the
images are to be displayed in the menu
(refer to the instruction manual for the
C-MAC® monitor 8403ZX.
1. Brancher le câble de raccordement vidéo 5sur
la prise 3de l’IMAGER. La broche d’orientation
placée sur le connecteur et sur la prise simplifie la
connexion.
1REMARQUE: S’assurer que le câble est
bien enfoncé à fond dans la prise. Il ne doit
rester aucune fente entre les deux.
2. Brancher le câble de raccordement vidéo de
l’IMAGER C-MAC®S sur la prise de raccord w
ou qdu moniteur C-MAC®.
1REMARQUE: Le moniteur 8403 ZX
permet de brancher deuxunités vidéo
CMOS avec connecteurs Lemo. Tous les
endoscopes vidéo CMOS de KARLSTORZ
peuvent se brancher sur ces deux prises.
Les unités vidéo d’autres fabricants ne
peuvent pas être raccordées.
1REMARQUE: Si deux caméras sont
branchées sur le moniteur, l’utilisateur doit
sélectionner dans le menu la caméra dont
il souhaite afcher l’image (consulter pour
cela le manuel d’utilisation du moniteur
C-MAC® 8403ZX).
1. Conecte el cable de conexión de vídeo 5en el
conector 3del IMAGER. La patilla de orientación
en el enchufe y en el conector facilita la conexión.
1NOTA: Asegúrese de que la conexión del
cable esté introducida completamente.
No debe poderse apreciar ningún espacio
hueco.
2. Conecte el cable de conexión de vídeo
proveniente del C-MAC®S IMAGER con el
conector wo qdel monitor C-MAC®.
1NOTA: El monitor 8403 ZX permite la
conexión de dos unidades de vídeo
CMOS con enchufe Lemo. A estas
dos conexiones pueden conectarse
todos los videoendoscopios CMOS de
KARLSTORZ. No se pueden conectar
unidades de vídeo de otros fabricantes.
1NOTA: Si hay dos cámaras conectadas, el
usuario deberá seleccionar en el menú la
cámara cuya imagen haya de visualizarse
(véase a este respecto el Manual de
instrucciones del monitor C-MAC®
8403ZX).
q
w
5
3

15
Handling Emploi Manejo
3. Switch on the monitor by pressing the power
switch i. The green power switch lamp uon
the monitor and the blue multi-function button 4
on the C-MAC®S IMAGER illuminate. The devices
are now ready for use. The C-MAC®S IMAGER
can now be inserted into the C-MAC®S video
laryngoscope blade (see Section 5.2) and will then
be ready for use.
3. Mettre le moniteur sous tension en appuyant
sur l’interrupteur principal i. La lampe témoin
de secteur verte udu moniteur et la touche
multifonctionnelle bleue 4de l’IMAGER C-MAC®S
s’allument. Les appareils sont alors prêts à
fonctionner. L’IMAGER C-MAC®S peut alors
être introduit dans la spatule du laryngoscope
vidéo C-MAC®S (voir chapitre 5.2) et est ensuite
opérationnel.
3. Conecte el monitor presionando el interruptor
de red i. Acto seguido, se iluminan la lámpara
piloto de la red uverde del monitor y la tecla
multifuncional 4azul del C-MAC®S IMAGER.
Los aparatos ya están dispuestos para el servicio.
Ahora, el C-MAC®S IMAGER puede introducirse
en la espátula de videolaringoscopia C-MAC®S
(véase el capítulo 5.2) y, a continuación, estará
dispuesto para el servicio.
i
u

16
Handling Emploi Manejo
5.4 Connection to the C-MAC®
pocket monitor
1NOTE: The C-MAC®S IMAGER can only
be connected to the C-MAC®Pocket
Monitor (PM) 8403 XD. The 8401XD model
is not compatible.
1NOTE: The instruction manual for the
C-MAC®PM must be observed.
1. Connect the C-MAC®PM to the socket 3on
the C-MAC®S IMAGER. The orientation pin on the
plug and socket facilitates connection.
1NOTE: Make sure that the C-MAC®PM is
fully inserted. There must not be a gap.
1NOTE: When connecting the C-MAC®PM
to the C-MAC®S IMAGER, always make
sure that the lugs on the connection are
facing one another.
1NOTE: The monitor can also be opened up
when connecting both components.
2CAUTION: As soon as the C-MAC®
S IMAGER is inserted into the blade,
the pocket monitor cannot be closed
completely. Please ensure that the monitor
does not come into contact with the
blade’s collar when closing. This can result
in damage to the display.
2. The devices are now ready for use. The
C-MAC®S IMAGER can now be inserted into the
C-MAC®S video laryngoscope blade for single
use, and will then be ready for use. Once the
C-MAC®PM has been opened up, the TFT display
will be activated and the multi-function button 4
on the C-MAC®S IMAGER will light up blue.
1NOTE: As soon as the multi-functional
button on the C-MAC®S IMAGER lights
up blue, a blue information bar will appear
on the C-MAC®PM monitor for a few
seconds. It is now possible to record
images and videos.
1NOTE: The high-intensity light emitted
by the C-MAC®S IMAGER can result in
increased temperatures at the light outlet.
However, these always stay below the
value which could cause burns.
5.4 Raccordement au moniteur de
poche C-MAC®PM
1REMARQUE: L’IMAGER C-MAC®S peut
uniquement être raccordé au moniteur de
poche C-MAC®PM 8403 XD. Le modèle
8401XD n’est pas compatible.
1REMARQUE: Se conformer
impérativement au manuel d’utilisation du
moniteur de poche C-MAC®PM.
1. Brancher le moniteur de poche C-MAC®PM
sur la prise 3de l’IMAGER C-MAC®S. La broche
d’orientation placée sur le connecteur et sur la
prise simplifie la connexion.
1REMARQUE: S’assurer que le raccord
du moniteur de poche C-MAC®PM est
bien enfoncé à fond dans la prise. Il ne doit
rester aucune fente entre les deux.
1REMARQUE: Lors de la connexion
du moniteur de poche C-MAC®PM sur
l’IMAGER C-MAC®S, toujours s’assurer
que les tenons du connecteur sont à
l’opposé l’un de l’autre.
1REMARQUE: Il n’est pas nécessaire de
fermer le moniteur pour raccorder les deux
éléments.
2AVIS:
Lorsque l’IMAGER C-MAC
®
S
est introduit dans la spatule, il n’est plus
possible de rabattre entièrement le moniteur
de poche. S’assurer alors que le moniteur
n’est pas rabattu contre le collet de la
spatule. Cela pourrait endommager l’écran.
2. Les appareils sont alors prêts à fonctionner.
L’IMAGER C-MAC®S peut alors être introduit dans
la spatule du laryngoscope vidéo C-MAC®S et
est ensuite opérationnel. Une fois le moniteur de
poche C-MAC®PM ouvert, l’écran TFT est activé
et la touche multifonctionnelle 4de l’IMAGER
C-MAC®S s’allume en bleu.
1REMARQUE: Dès que la touche
multifonctionnelle de l’IMAGER C-MAC®S
s’allume en bleu, une barre d’informations
bleue apparaît sur le moniteur de poche
C-MAC®PM pendant quelques secondes.
À partir de ce moment, il est possible
d’enregistrer des images et des vidéos.
1REMARQUE: La lumière puissante émise
par l’IMAGER C-MAC®S peut produire des
températures élevées à la sortie de lumière.
Toutefois, ces températures restent
toujours inférieures à des valeurs pouvant
provoquer des brûlures.
5.4 Conexión al monitor portátil
C-MAC®
1NOTA: El C-MAC®S IMAGER solamente
puede conectarse al monitor portátil
C-MAC® 8403 XD. El modelo 8401XD no
es compatible.
1NOTA: Tenga en cuenta el Manual de
instrucciones del monitor portátil C-MAC®.
1. Enchufe el monitor portátil C-MAC®en el
conector 3del C-MAC®S IMAGER. La patilla de
orientación en el enchufe y en el conector facilita la
conexión.
1NOTA: Asegúrese de que la conexión del
monitor portátil C-MAC®esté introducida
completamente. No debe poderse apreciar
ningún espacio hueco.
1NOTA: Al conectar el monitor portátil
C-MAC®al C-MAC®S IMAGER,
compruebe siempre que los salientes de la
conexión de enchufe queden enfrentados.
1NOTA: Al conectar los dos componentes,
el monitor puede estar también abierto.
2ADVERTENCIA: Una vez introducido
el C-MAC®S IMAGER en la espátula, el
monitor portátil ya no puede cerrarse por
completo. Asegúrese de que el monitor no
golpee al cerrarse el collarín de la espátula.
Como consecuencia de ello, la pantalla
podría resultar deteriorada.
2. Los aparatos ya están dispuestos para el
servicio. Ahora, el C-MAC®S IMAGER puede
introducirse en la espátula de videolaringoscopia
C-MAC®S desechable y, a continuación, estará
dispuesto para el servicio. Después de abrirse el
monitor portátil C-MAC®, la pantalla TFT se activa y
la tecla multifuncional 4del C-MAC®S IMAGER se
ilumina de color azul.
1NOTA: En cuanto la tecla multifuncional del
C-MAC
®
S IMAGER se ilumina de color azul, en
el monitor portátil C-MAC
®
aparece una barra
de información azul durante unos segundos.
A partir de este momento, se pueden realizar
grabaciones de imágenes y vídeos.
1NOTA: La luz de alta energía que irradia
el C-MAC
®
S IMAGER puede producir
temperaturas elevadas en la salida de luz. Sin
embargo, estas temperaturas se mantienen
siempre por debajo del valor que puede
provocar quemaduras.
3
4

17
Handling Emploi Manejo
5.5 Connection to the C-HUB®II
1NOTE: The C-MAC®S IMAGER can only
be connected to the C-HUB®II 20290301
(software version 721v105 or higher). Older
models are not compatible.
1NOTE: The instruction manual for the
C-HUB®II must be observed!
1NOTE:
The C-HUB
®
II with serial
number3044 and above is supplied with the
latest software. Please check whether a live
image is displayed if you have a C-HUB
®
II
with a serial number lower than 3044. If no
live image is displayed, a software update is
required for the C-HUB
®
II.
1. Connect the video connecting cable 5to
the socket 3on the C-MAC®S IMAGER. The
orientation pin on the plug and socket facilitates
connection.
1NOTE: Make sure that the cable is fully
inserted. There must not be a gap.
2. Connect the power supply unit to the C-HUB®II.
3. Connect the video connecting cable 5coming
from the C-MAC®S IMAGER to the video input on
the front of the C-HUB®II.
4. Connect the monitor to the S-Video or HDMI
output on the rear of the C-HUB® II.
5.5 Raccordement au C-HUB®II
1REMARQUE: L’IMAGER C-MAC®S peut
uniquement être raccordé au C-HUB®II
20290301 (version du logiciel: 721v105 ou
supérieure). Les modèles plus anciens ne
sont pas compatibles.
1REMARQUE: Se conformer
impérativement au manuel d’utilisation du
C-HUB®II.
1REMARQUE:
À partir du numéro de
série3044, le C-HUB
®
II est fourni avec la
version la plus récente du logiciel. Vérier,
en cas d’utilisation d’un C-HUB
®
II avec
un numéro de série inférieur à 3044, si une
image en direct s’afche. Si aucune image
en direct ne s’afche, une mise à jour du
logiciel du C-HUB
®
II est nécessaire.
1. Brancher le câble de raccordement vidéo 5
sur la prise 3de l’IMAGER C-MAC®S. La broche
d’orientation placée sur le connecteur et sur la
prise simplifie la connexion.
1REMARQUE: S’assurer que le câble est
bien enfoncé à fond dans la prise. Il ne doit
rester aucune fente entre les deux.
2. Brancher le bloc d’alimentation sur le C-HUB®II.
3. Brancher le câble de raccordement vidéo 5
de l’IMAGER C-MAC®S sur l’entrée vidéo sur le
devant du C-HUB®II.
4. Brancher le moniteur sur la sortie S-Video ou
HDMI au dos du C-HUB®II.
5.5 Conexión al C-HUB®II
1NOTA: El C-MAC®S IMAGER solamente
puede conectarse al C-HUB®II 20290301
(versión de software 721v105 o
posterior). Los modelos anteriores no son
compatibles.
1NOTA: Tenga en cuenta el Manual de
instrucciones del C-HUB®II.
1NOTA:
A partir del número de serie3044,
el C-HUB
®
II se suministra con el software
más reciente. En caso de utilizarse un
C-HUB
®
II con número de serie inferior a
3044, compruebe si se muestra una imagen
en vivo. Si no se muestra ninguna imagen
en vivo, es necesario actualizar el software
del C-HUB
®
II.
1. Conecte el cable de conexión de vídeo 5al
conector 3del C-MAC®S IMAGER. La patilla de
orientación en el enchufe y en el conector facilita la
conexión.
1NOTA: Asegúrese de que la conexión del
cable esté introducida completamente.
No debe poderse apreciar ningún espacio
hueco.
2. Conecte la fuente de alimentación al C-HUB®II.
3. Conecte el cable de conexión de vídeo 5
proveniente del C-MAC®S IMAGER a la entrada de
vídeo emplazada en la cara frontal del C-HUB®II.
4. Conecte el monitor a la salida S-Video o HDMI
emplazada en la parte posterior del C-HUB®II.
!
!
!

18
Handling Emploi Manejo
5.6 Multi-function button on the
C-MAC®S IMAGER
The multi-function button 4on the C-MAC®S
IMAGER can be used to activate single image
capture and video recording.
Documentation with the multi-function button on
the C-MAC®S IMAGER can be performed on
the C-MAC®monitor 8403 ZX and C-MAC®PM
8403 XD.
Approx. 5 seconds after each time the C-MAC®
Pocket Monitor is switched on, a blue bar is
displayed at the top of the screen for a few
seconds. The remaining memory capacity in
minutes is shown on the left-hand side, while the
name of the directory in which the saved data are
stored is shown on the right.
1NOTE: If memory capacity is less than
10minutes, the bar is displayed in
orange-red. Further information can be
found in the instruction manual for the
C-MAC® Pocket Monitor.
5. 6. 1 Single image capture
Single image capture is activated when the
multifunctional button 4is pressed down once
briefly. The current image on the screen is
saved on the SD memory card inserted into the
connected monitor 8403 ZX or in the internal
memory of the C-MAC®pocket monitor. During
single image capture, the multifunctional button 4
briefly lights up green and then switches back to
blue.
1NOTE: Single image capture on the
C-MAC®monitor 8403 ZX can only be
performed if there is an SD memory card
inserted into the monitor. For further
information, please consult the instruction
manual for the monitor.
5.6 Touche multifonctionnelle de
l’IMAGER C-MAC®S
La touche multifonctionnelle 4sur l’IMAGER
C-MAC®S permet d’activer l’enregistrement
d’expositions uniques ou de séquences vidéo.
Il est possible d’établir la documentation sur le
moniteur C-MAC®8403 ZX ou sur le moniteur de
poche C-MAC®PM 8403 XD à l’aide de la touche
multifonctionnelle de l’IMAGER C-MAC®S.
Environ 5 secondes après chaque mise sous
tension, on voit apparaître pendant quelques
secondes, sur le moniteur de poche C-MAC®PM,
une barre bleue en haut de l’écran. La capacité
d’enregistrement restante est affichée en minutes
sur le côté gauche, et à droite le nom du
répertoire dans lequel les données sauvegardées
sont stockées.
1REMARQUE: Si la capacité de mémoire
descend en dessous de 10minutes, la
barre passe au rouge orangé. Pour de
plus amples informations, consulter le
manuel d’utilisation du moniteur de poche
C-MAC®PM.
5. 6. 1 Enregistrement d’exposition
unique
Activer l’enregistrement d’exposition unique
en appuyant une fois brièvement sur la touche
multifonctionnelle 4. Le contenu actuel de
l’écran est enregistré sur la carte mémoire SD
insérée dans le moniteur 8403 ZX branché ou
dans la mémoire interne du moniteur de poche
C-MAC®PM. La touche multifonctionnelle 4
s’allume brièvement en vert pendant
l’enregistrement d’une exposition unique, puis
redevient bleue.
1REMARQUE: Une exposition unique ne
peut être enregistrée dans le moniteur
C-MAC® 8403 ZX que lorsqu’une carteSD
est insérée dans le moniteur. Pour de plus
amples informations, consulter le manuel
d’utilisation du moniteur.
5.6 Tecla multifuncional del
C-MAC®S IMAGER
Con la tecla multifuncional 4integrada en el
C-MAC®S IMAGER se pueden activar tanto la
grabación de imágenes individuales como la
grabación de vídeo.
Para la documentación con la tecla multifuncional
del C-MAC®S IMAGER puede utilizarse el monitor
C-MAC®8403 ZX y el monitor portátil C-MAC®
8403 XD.
Aproximadamente 5 segundos después de cada
conexión del monitor portátil C-MAC®, en el
margen superior de la pantalla aparece una barra
azul durante unos segundos. En el lado izquierdo
aparece la capacidad de memoria restante
indicada en minutos, a la derecha del nombre del
directorio donde se han almacenado los datos
guardados.
1NOTA: Si la capacidad de memoria es
inferior a 10minutos, la barra aparece
de color rojo anaranjado. Para obtener
información adicional, consulte el Manual
de instrucciones del monitor portátil
C-MAC®.
5. 6. 1 Grabación de imágenes
individuales
La grabación de imágenes individuales se activa
presionando brevemente la tecla multifuncional 4
una vez. El contenido actual de la pantalla se
guarda en la tarjeta de memoria SD insertada
en el monitor 8403 ZX conectado, o bien en la
memoria interna del monitor portátil C-MAC®. La
tecla multifuncional 4se ilumina brevemente de
color verde y retorna nuevamente a azul durante la
grabación de imágenes individuales.
1NOTA: La grabación de imágenes
individuales puede efectuarse en el monitor
C-MAC®8403 ZX si en dicho monitor se
encuentra insertada una tarjetaSD. Para
obtener información adicional, consulte el
Manual de instrucciones del monitor.
4
