Sunjoy A106000904 User manual

Our clear, easy-to-follow, step-by-step instructions will guide you through the
project from start to finish. The final product will be a quality piece that will go
together smoothly and give years of enjoyment.
Do NOT assemble this item alone for safety. Two people are necessary.

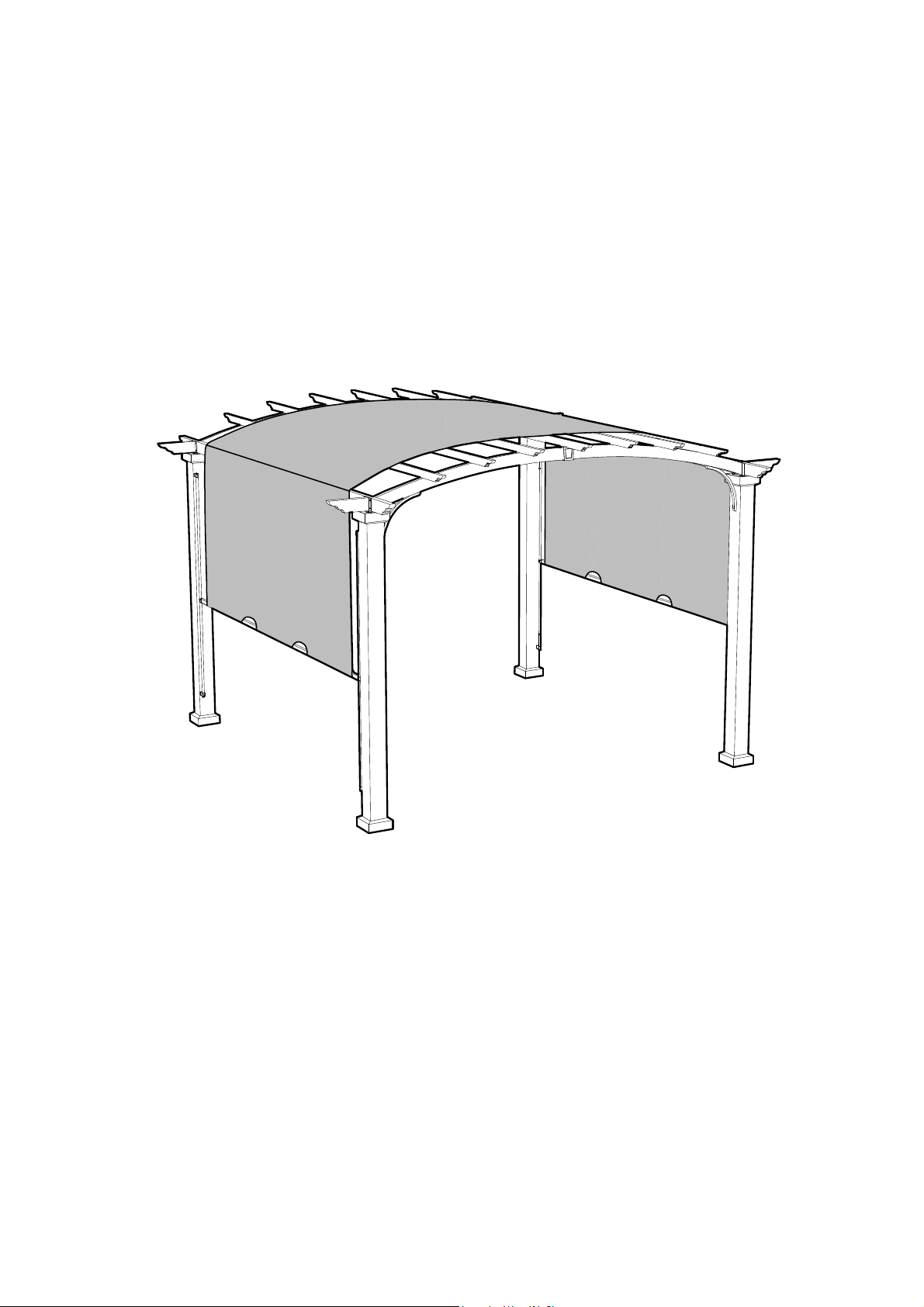

11X11' Pergola
Item No.: 800925
Model No.: A106000904

IMPORTANT:
1. Keep all children and pets away from assembly area. Children and pets should be supervised while
gazebo is being assembled.
2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as fence,
garage, house, overhanging branches, laundry lines or electrical wires.
3. Do not assemble this item alone. Two people are recommended for safe assembly.
4. Some parts may contain sharp edges. Wear protective gloves if necessary during assembly.
5. When assembling and using this product, basic safety precautions should always be followed to
reduce the risk of personal injury and damage to equipment. Please read all instructions before
assembly and use.
6. For outdoor use only. Install on level ground. 4 stakes are provided to secure the gazebo in the ground.
If you wish to secure the gazebo to a wood deck or concrete surface, use 4 anchors suited to these
surfaces (anchors not included).
7. Please check your state and local regulations prior to purchasing. Some jurisdictions may require
permits for installation and use. Some special procedures may be valid in your area.
8. Always ensure that the roof canvas is tensioned, so as to avoid water accumulation on the roof.
9. Remove accumulated water on the roof immediately, or disassemble the gazebo in order to avoid
damages.
NOTE: The gazebo’s roof and structure are not guaranteed against extreme weather conditions (storms,
high winds, etc.). Please dismantle gazebo for the winter season.
Care & Maintenance:
Our steel components for garden accessories and furniture are treated with rust inhibiting paint that
protects it from rusting. However, due to the nature of steel, surface oxidation (rusting) will occur if these
protective coatings are scratched. This is not a defect and thus not covered by the warranty.
To minimize this condition, we recommend care when assembling & handling the product to prevent
scratching the paint. Should any scratching or damage occur, we recommend immediate touch-up with
rust inhibiting paint.
Surface rust can also be easily removed with a very light application of common cooking oil. If surface
oxidation (rusting) occurs and if no measure is taken to prevent this, the oxidation may start dripping
onto deck or patio and caused damaging stains, which may be difficult to remove. This can be prevented
if the above-mentioned measures are taken to keep the product from oxidizing.
First time attachment is required
Canopy top and frame are shipped unattached to avoid damage. A first time set up requires that top be
attached on to the frame with Velcro. Once canopy top is permanently attached, set up and take down
are easily accomplished within seconds.

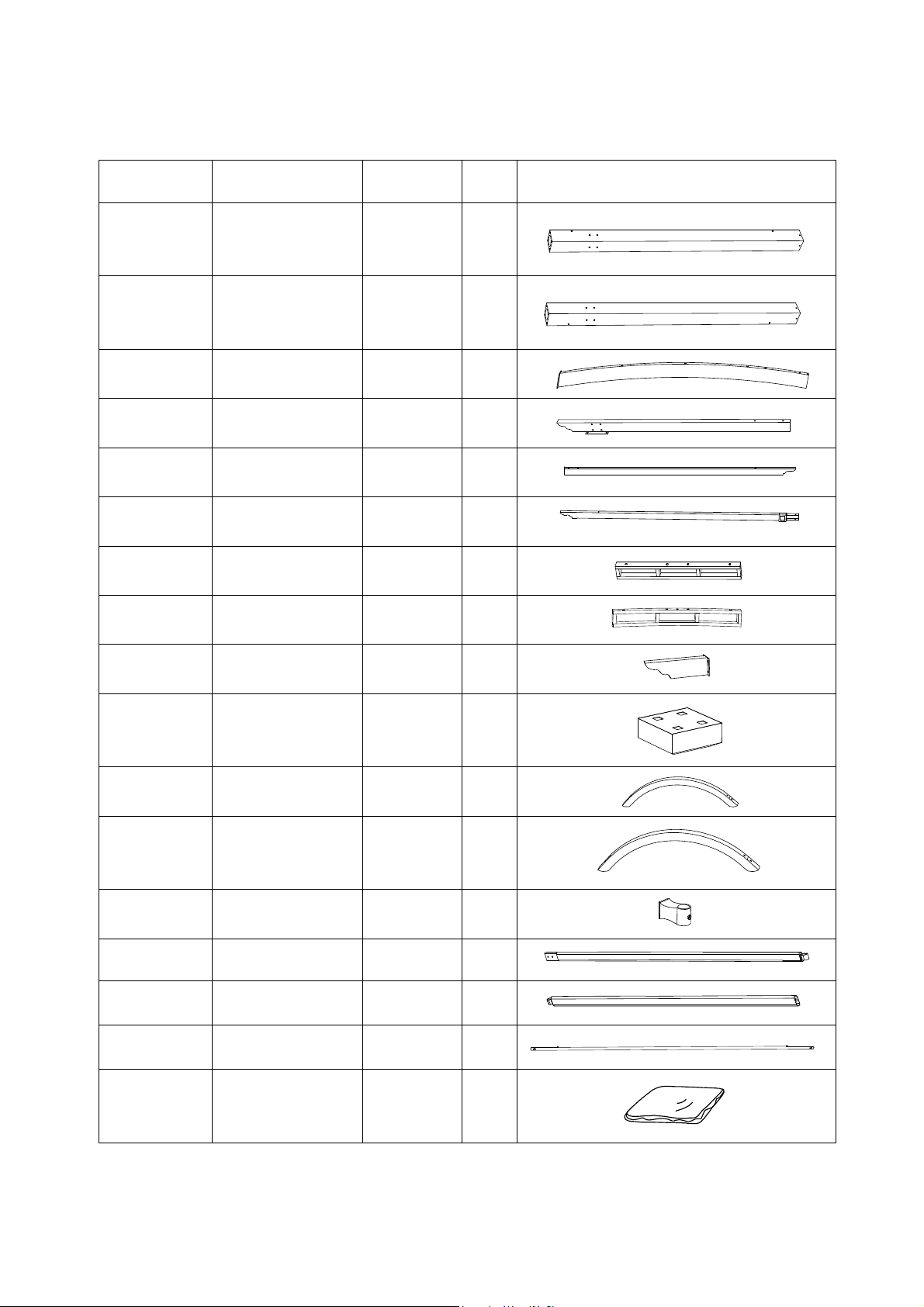

Parts List:
Label Part Number Description Qty Image
Post 1 P000200068 A3 2
Post 2 P000200069 A4 2
Top Arc
Beam P000600159 B 4
Top Beam 1 P000600215 C 4
Top Beam 2 P000600216 D2 7
Top Beam 3 P000600217 D3 7
Connector 1 P000500140 E1 2
Connector 2 P000500165 F1 2
Beam
Decoration P005600011 G2 4
Post
Decoration P000300101 G3 4
Support Bar 1 P005000031 H 4
Support Bar 2 P005000032 I 4
Rail Tube
Connector P000500954 K 8
Fabric Tube 1 P005700566 L3 2
Fabric Tube 2 P005700567 L4 2
Rail Tube P005700568 M1 4
Canopy P001100009 N 1

Ferrule 1 P002200007 O1 2
Ferrule 2 P002200008 O2 2
Base Cover P006100029 P 4
Base P000100035 Q 4

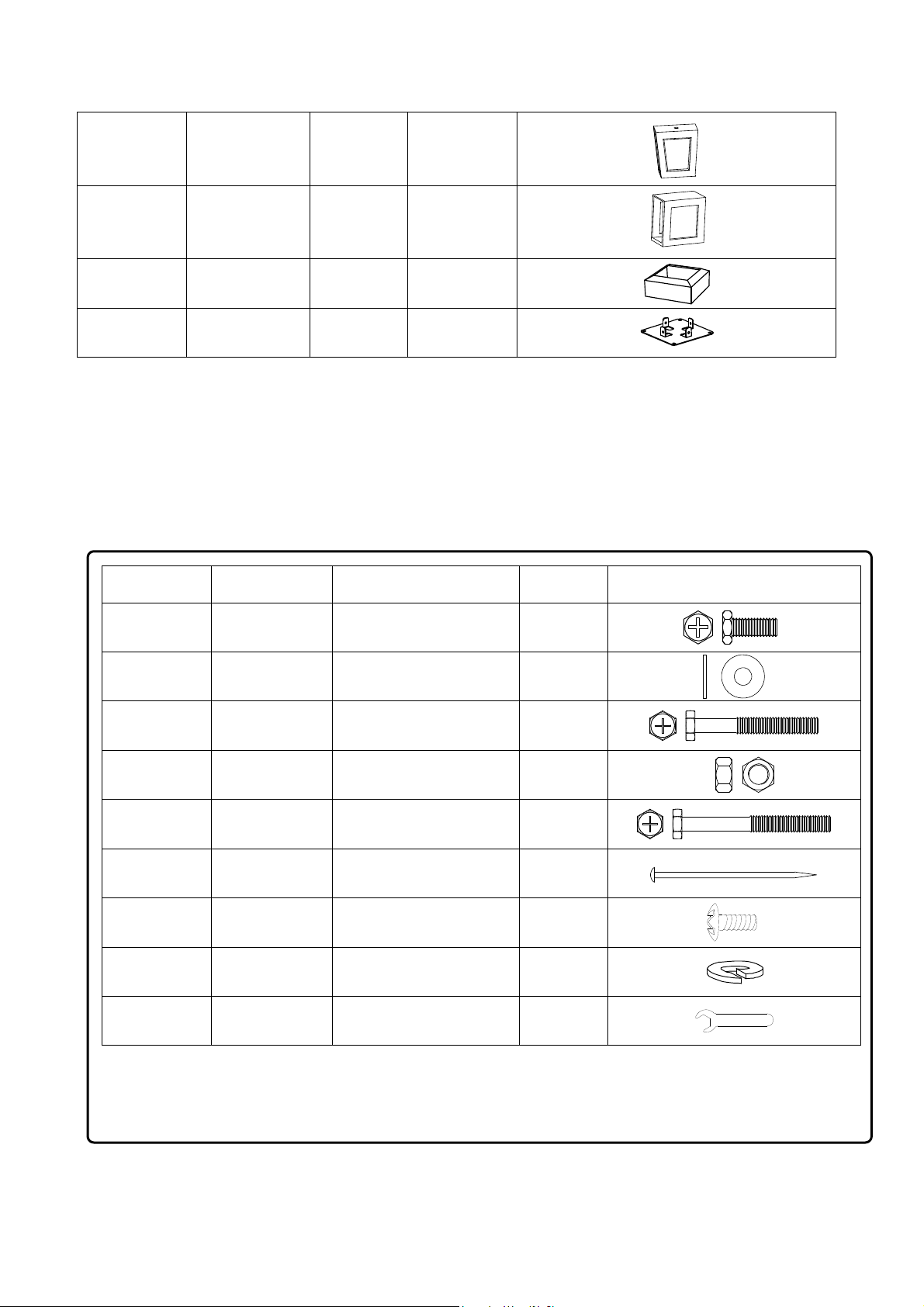

Hardware List:
Description Part Number Label Qty Image
AA H010020012 M6 x 20 mm Short Bolt 40
BB H050030001 M6 Washer 136
HH H010020025 M6 x 60mm Middle Bolt 48
GG H040010004 M6 Nut 16
EE H010020021 M6 x 70 mm Long Bolt 22
FF H070010003 Φ8 x180 mm Stake 8
JJ H010110016 M6 x 15 mm Bolt 18
LL H050020017 M6 Spring Washer 84
ZZ H090010017 M6 Wrench 2

Fig.3-2: Attach the ferrule 2 (O2) to beam assemblies (C/E1).
Fig.3-3: Attach the other beams 1(C) to the beam assemblies (C/E1/O2) and secure with bolts (AA) and washers
(BB/LL), tighten with wrench (ZZ).
Fig.4: Attach the assembled beams 1 (C) to the posts (A3/A4) through the post decoration (G3), secure with bolts (AA)
and washers (BB/LL), tighten with wrench (ZZ).

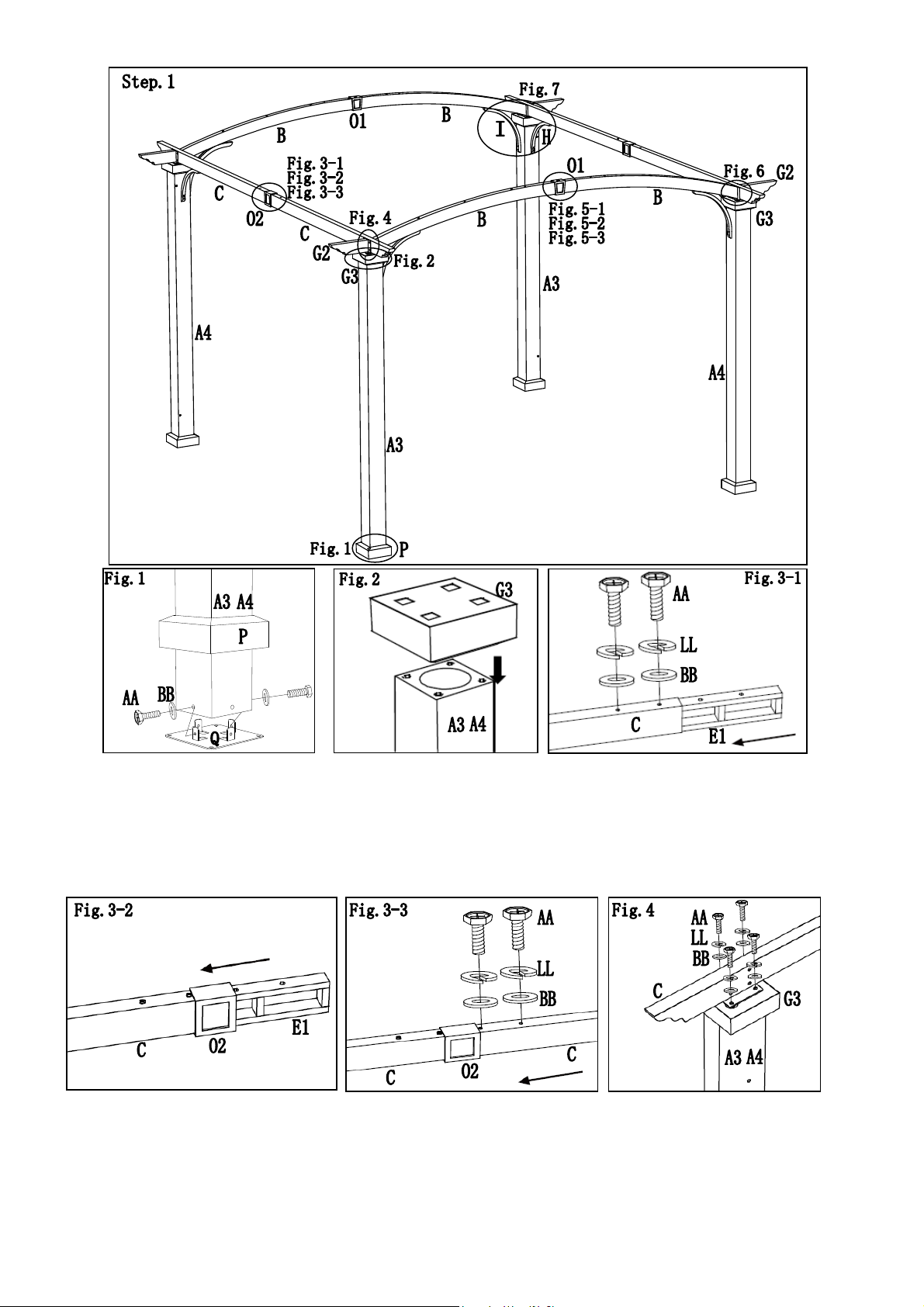

Fig.1: Insert the posts (A3/A4) into the base covers (P), then attach the bases (Q) to the posts (A3/A4) using bolts (AA) and,
washers (BB/LL). Tighten with wrench (ZZ).
Fig.2: Place the post decoration (G3) onto the top of the posts (A3/A4).
Fig.3-1: Insert the connectors 1 (E1) to the beams 1(C), secure with bolts (AA) and washers (BB/LL), tighten with wrench (ZZ).

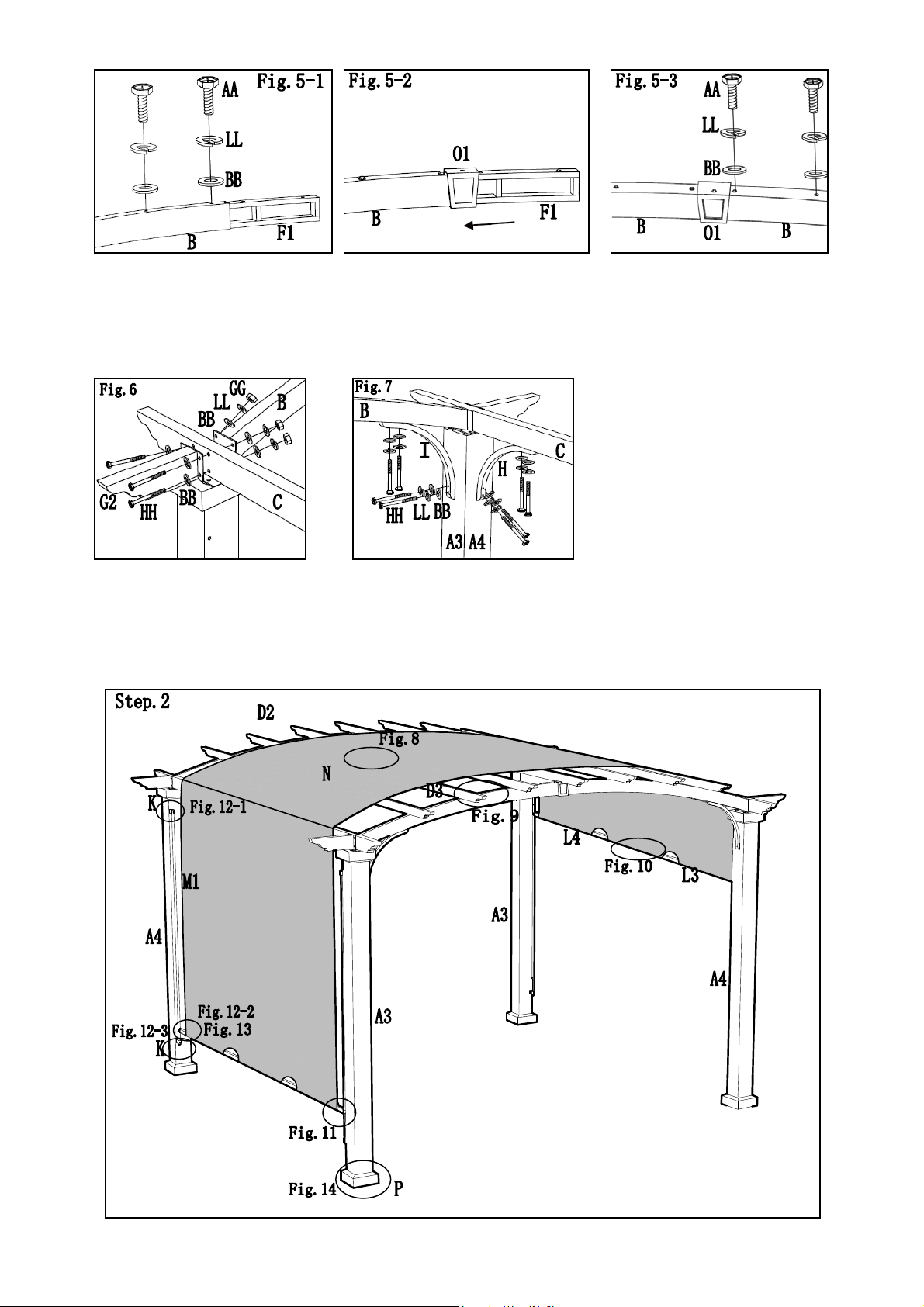

Fig.5-1: Insert the connectors 2 (F1) to the top arc beams (B), secure with bolts (AA) and washers (BB/LL), tighten
with wrench (ZZ).
Fig.5-2: Attach the ferrule 1 (O1) to the assembled top arc beams (B) and connector 2 (F1).
Fig.5-3: Attach the other top arc beams (B) to the top arc beam assemblies (B/F1/O1) and secure with bolts (AA) and
washers (BB/LL), tighten with wrench (ZZ).
Fig.6: Connect the assembled top arc beams (B) with the beam decorations (G2) through the holes of assembled top
beams 1 (C) using bolts (HH), washers (BB/LL) and nuts (GG), tighten with wrench (ZZ) .
Fig.7: Attach the support bars 1 (H) to the posts (A3/A4) and the top beams 1 (C) using bolts (HH) and washers
(BB/LL), tighten with wrench (ZZ). Repeat this step for attaching the supports 2 (I) to the posts (A3/A4) and the top arc
beams (B) using bolts (HH) and washers (BB/LL), tighten with wrench (ZZ) .

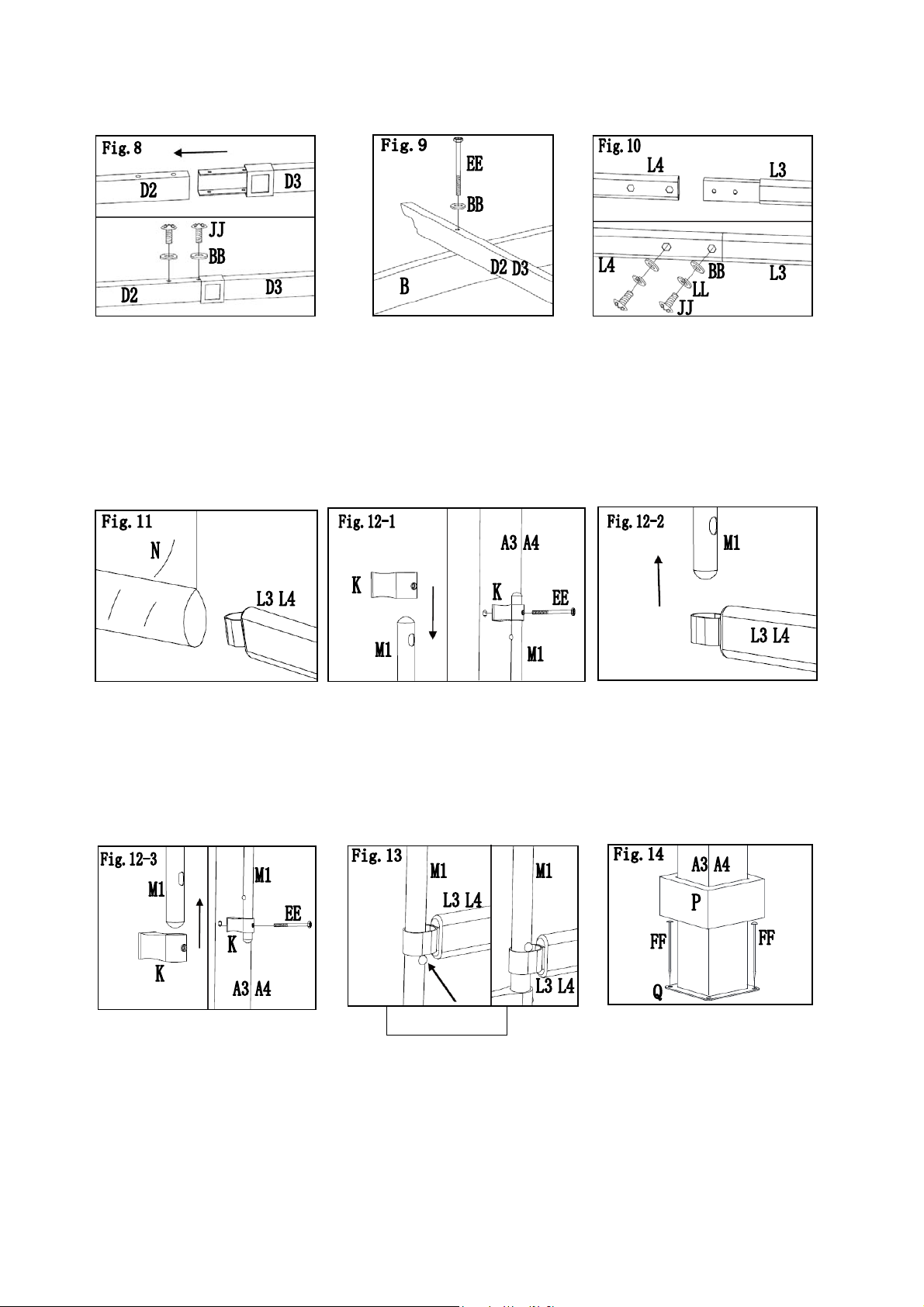

Fig.8: Connect top beams 3 (D3) with top beams 2 (D2), then secure with bolts (JJ) and washers (BB), tighten
with Phillips screwdriver (not included)
Fig.9: Attach the assembled top beams (D2/D3) to the assembled top arc beams (B) using bolts (EE) and
washers (BB). Tighten with wrench (ZZ).
Fig.10: Insert the fabric tubes 1 (L3) to the fabric tubes 2 (L4), then secure with bolts (JJ) and washers (BB/LL),
tighten with Phillips screwdriver (not included).
Fig.11: Place the canopy (N) on the top of the pergola, then insert the assembled tubes (L3/L4) into the hemline
of the canopy.
Fig.12-1: Insert the rail tube connector (K) down to the top of rail tube (M1), secure with bolt (EE). Tighten with
phillips screwdriver (not included).
Fig.12-2: Insert the bottom of rail tube (M1) to the hole of fabric tube (L3/L4).
Spring buckle
Fig.12-3: Insert the rail tube connector (K) up to the bottom of rail tube (M1), secure with bolt (EE). Tighten with
Phillips screwdriver (not included).
Fig.13: Push the spring buckle on the rail tube (M1) and pull the hole of fabric tube 1 (L3) and fabric tube 2 (L4)
underneath the spring buckle. So the fabric tubes will not move up.
Fig.14: Lift the base covers (P) and secure the assembled pergola to the ground with stakes (FF). Your pergola
is now fully assembled.
Country of Origin: China Production Number: 2020200007

Nuestras instrucciones, claras, fáciles de seguir, y por pasos le guiaranán por
el proyecto desde el principio hasta el final. El producto terminado será una
pieza de calidad que se ensamblará fácilmente y del que podrá gozar por
muchos años.
NO ENSAMBLE este articulo a solas, por seguridad. Se necesitan por lo
menos dos persona para el ensamblaje.
Pérgola 3,3x3,3 M
Artículo No.: 800925
Modelo No.: A106000904

IMPORTANTE:
1. Mantenga a los niños y animales fuera de l área de ensamblaje. Los niños y mascotas deben estar
bajo vigilancia durante el ensamblaje del toldo.
2. El Gazebo montado se debe colocar a una distancia de más de 6 pies (2m) de cualquier obstrucción
tal como verjas, garaje, casa, ramas colgantes, cuerda para tender o cables eléctricos.
3. No ensamble este articulo a solas. Se recomiendan por lo menos dos personas para realizar un
ensamblaje seguro.
4. Algunas piezas pueden tener bordes afilados. Póngase guantes de protección si es necesario
durante el ensamblaje.
5. Mientras esté ensamblando y utilizando este producto, siga siempre las precauciones fundamentales
de seguridad para reducir el riesgo de daños personales o materiales. e todas las instrucciones antes
de ensamblar y usar el producto.
6. Para uso en el exterior únicamente. Instale sobre una superficie nivelada. Contiene 4 estacas para
anclar el toldo a la tierra. Si desea instalar el Gazebo en un terreno de madera o de cemento, utilice
las cuatro estacas adecuadas (estas estacas no están incluidas).
7. Averigue cuáles son las regulaciones estatales y locales antes de comprar este producto. Algunas
jurisdicciones pueden exigir permisos para instalar y emplear. Existe la posibilidad que le soliciten
ciertos trámites especiales en su área.
8. Asegúrese siempre de que el toldo del techo esté estirado, para evitar que se acumule el agua en el
techo.
9. Si se acumula el agua en el techo, quítela inmediatamente, o desensamble el Gazebo para evitar
daños.
AVISO: El techo del Gazebo y la estructura no están garantizados contra condiciones de intemperies
(tormentas, vientos fuertes, etc.). Proceda a desensamblarlo durante el invierno.
Cuidado y mantenimiento:
Nuestros componentes de acero para accesorios y muebles de jardín están tratados con una pintura
que los protege contra el oxido. Sin embargo, debido a la naturaleza del acero, el óxido se producirá si
estas capas protectoras se rayan. Eso no es un defecto y no está cubierto por la garantía.
Para minimizar esta condición, le recomendamos ensamblar y manipular este producto con cuidado
para evitar rayar la pintura. Si se raya o daña, recomendamos retocar inmediatamente con una pintura
anti óxido.
El óxido de la superficie también se puede quitar fácilmente con una aplicación ligera de aceite para
cocinar. Si se óxida la superficie y no se toman las medidas adecuadas para prevenirlo, el oxido
puede empezar a gotear sobre su terraza o patio, provocando manchas, difíciles de eliminar. Esto se
evitará si se toman las medidas mencionada anteriormente para impedir que se oxide el producto.
Se necesita de un ensamblaje inicial
Recibirá el toldo y la estructura separadamente para evitar daños. Será necesario ensamblarlo por
primera vez y atar las amarras de Velcro a la estructura. Una vez que el toldo este firmemente atado,
el ensamblaje o desensamblaje se realizaá fácilmente, en unos segundos.

Lista de piezas:
Idenificación Part Number Descripción Cantidad Imágen
Poste 1 P000200068 A3 2
Poste 2 P000200069 A4 2
Arco superior
de la viga P000600159 B 4
Viga superior
1 P000600215 C 4
Viga superior
2 P000600216 D2 7
Viga superior
3 P000600217 D3 7
Conector 1 P000500140 E1 2
Conector 2 P000500165 F1 2
Decoración
de la viga P005600011 G2 4
Pos
decoración P000300101 G3 4
Barra de
soporte 1 P005000031 H 4
Barra de
soporte 2 P005000032 I 4
Conector del
tubo larguero P000500954 K 8
Tubo de tela
1 P005700566 L3 2
Tubo de tela
2 P005700567 L4 2
Tubo
laraguero P005700568 M1 4
Toldo P001100009 N 1

Casquillo 1 P002200007 O1 2
Casquillo 2 P002200008 O2 2
Cobertor de
la base P006100029 P 4
Base P000100035 Q 4
Lista de piezas de ferretería:
Identificación Part Number Descripción Cantidad imagen
AA H010020012 Perno corto M6 x 20 mm 40
BB H050030001 Arandela M6 136
HH H010020025 Perno mediano M6 x
60mm 48
GG H040010004 Tuerca M6 16
EE H010020021 Perno largo M6 x 70 mm 22
FF H070010003 Estaca Φ8 x180 mm 8
JJ H010110016 Perno corto M6 x 15 mm 18
LL H050020017 Arandela de resorte M6 84
ZZ H090010017 LLave M6 2

Fig.3-2: Fije las casquillo 2 (O2) a las vigas superiors ensambladas (C,E1).
Fig.3-3: Fije las vigas superiors 1 (C) a las vigas superiors ensambladas (C,E1,O2) con pernos (AA) y arandelas
(BB,LL). Apriete con la llave inglesa(ZZ).
Fig.4: Conecte las viga superiors ensambladas 1 (C) con las los postes (A3,A4) a través de los orificios de decoración
de la viga (G3) con pernos (AA),arandelas (BB,LL), apriete con la llave (ZZ).
Fig.1: Inserte los postes (A3, A4) en los cobertores de la base (P), luego fije las bases (Q) a los postes (A3, A4) con
pernos (AA) y arandelas (BB,LL). Apriete con la llave inglesa(ZZ)
Fig.2: Fije las decoraciones para poste (G3) a los postes (A3, A4) con pernos (CC).
Fig.3-1: Inserte los conectores 1 (E1) en las vigas superiores 1 (C), asegure con pernos (AA) y arandelas (BB,LL), apriete
con la llave in
g
lesa
(
ZZ
)
.

·
Fig.5-1: Inserte el conectores 2 (F1) a las vigas del arco superior (B) con pernos (AA) y arandelas (BB,LL), apriete con la
llave inglesa (ZZ)
Fig.5-2:Fije las casquillo 1 (O2) a las vigas del arco superiors ensambladas (B) y conectores 2 (F1).
Fig.5-3: Fije las vigas del arco superiors (B) a las arco superior de ensambladas (B,F1,O1) con pernos (AA) y arandelas
(BB,LL). Apriete con la llave inglesa(ZZ).
Fig.6: Conecte las vigas del vigas arco superior ensambladas (B) con las decoraciones para viga (G2) a través de los
orificios de las vigas del arco superior ensamblada 1 (C) con pernos (HH),arandelas (BB,LL) y tuercas (GG), apriete con la
llave (ZZ).
Fig.7: Fije los soportes 1 (H) a los postes 1 (A3) y las vigas superiores 1 (C) con pernos (HH) y arandelas (BB,LL), apriete
con la llave inglesa (ZZ). Repita este paso para fijar los soportes 2 (I) a los postes (A3,A4) y las vigas del arco superior (B)
con pernos (HH) y arandelas (BB,LL), apriete con la llave inglesa (ZZ).

Fig.8: Conecte las vigas superiores 3 (D3) con las vigas superiores 2 (D2), luego asegure con pernos (JJ) y
arandelas (BB).
Fig.9: Fije las vigas superiores ensambladas (D2, D3) a las vigas del arco superior ensambladas (B) con pernos
(EE) y arandelas (BB) , apriete con la llave inglesa (ZZ).
Fig.10: Inserte los tubos de tela 1 (L3) a los tubos de tela 2 (L4), luego asegure con pernos (JJ) y arandelas
(BB,LL). Apriete
Fig.11: Coloque el toldo (N) en la parte superior de la pérgola, luego inserte los tubos ensamblados (L3, L4) en
el dobladillo del toldo.
Fig.12-1: Coloque los conector del tubo larguero (K) en los tubos largueros (M1) con pernos (EE). Apriete con la
inglesa (no incluido).
Fig.12-2: Inserte los otros extremos de los tubos largueros (M1) en las tubos (L3, L4).
Spring buckle
Fig.12-3: Coloque los conector del tubo larguero (K) en otros extremos de los tubos largueros (M1) con pernos
(EE). Apriete con la inglesa (no incluido).
Fig.13: Cuando jale el tubos (M1, L3, L3), debajo de la hebilla de resorte. Así que los tubos de tela no se
moverán hacia arriba.
Fig.14: Levante las cubiertas de la base (P) y asegure la pérgola ensamblada en el suelo con las estacas (FF).
Su pergola ya está completamente ensamblada
País de Origen: China Numero de Producción: 2020200007
