Sunjoy SummerCove A102012600 User manual

Country of Origin: China Production Number: XXXXXXXXXX
Pais d’origine: Chine Numéro de fabrication: XXXXXXXX
A
SSEMBLY IN
S
TRUCTION
I
tem
/Article #
：
A
10
2012
600
WE HAVE YOU IN MIND, LET US SERVE YOU!
Nous pensons en vous, laissez nous vous aider!
Questions? Issues? / Questions? Problèmes?
CONTACT US / Contactez-nous
[e-mail]
www.sunjoyonline.com

2 / 52
Country of Origin: China
Pais d’origine: Chine
 This product is intended for domestic outdoor use only.
 The product should be placed on flat, horizontal ground.
 Ensure enough clearance around the product. Before assembling the product, find level
ground not less than 6' (1.8 m) away from any structures or obstructions, such as fences,
garages, houses, overhanging branches, laundry lines, or electrical wires.
 This gazebo is not to be regarded as part of a building/house structure. The gazebo is to be
anchored onto the ground for added safety. Do not assemble the gazebo onto soil/earth
ground. It is best advisable to have the gazebo built onto a wooden deck or concrete ground
for stability. If it is to be build onto a wooden deck/ground, do ensure that the wooden
deck/ground has a strong foundation. It is advisable to use appropriate floor plugs (not
provided) to anchor the gazebo onto the wooden/concrete ground.
 Some structures may require two or more people to install safely. Check for underground
utilities before digging or driving stakes into the ground.
 During installation, follow all safety warnings provided with your tools, and use safety glasses.
 In case you set up more than one gazebo, keep a minimum distance of 10' (3 m) between the
gazebos.
 Any assembly or maintenance of the product must be carried out by adults only.
 Arrange necessary manpower when assembling or moving the product.
 Some parts may contain sharp edges. Wear protective gloves if necessary.
 Keep children and pets away while setting up the gazebo.
 Check all nuts and bolts periodically to ensure bolts/nuts are tightened.
 Repairing and replacing parts should be done by a qualified technician.
 This gazebo is intended for decorative and sunshade purposes only, and it is not designed to
withstand harsh weather, including high winds, rain, and snow.
 Do not light any fires inside or near the product！
 Stay calm if fire breaks out. Search for the nearest exit. Do not return to the gazebo before
 firemen allow you to do so.
 Do not hang heavy weights on the roof frame.
 Do not climb onto the roof of the gazebo. Falling off the gazebo can result in serious injury.
 Retain the original packaging to store the gazebo.
Important Safety Instructions
Warning! To reduce the risk of serious injury, read the following safety instructions
before assembling and using the gazebo.
Please check with your local governing authority/local municipal codes regarding
installation of structures before assembly.
Caution! Proper placement of your gazebo is essential.
Do not place the product underneath electrical lines.
Keep children away during assembly.
This product contains small parts which can be swallowed by children.
Keep fingers away from the places where they can be pinched or trapped.
Do not attempt to assemble the gazebo if any parts are missing.

3 / 52
Consignes de sécurité importantes
ATTENTION! L’emplacement approprié de l’abri de jardin est essel.
Ne placez pas le produit en dessous de fils électriques.
Tenez les enfants à l’écart du produit pendant son assemblage.
s pièces que les enfants peuvent avaler.
Tenez vos doigts éloignés des endroits où ils risquent d'être pincés ou blessés.
Ne tentez pas d’assembler l’abri de jardin s’il vous manque des pièces.
Avertissement! Veuillez lire les consignes de sécurité suivantes avant d’assembler
et d’r l’abri de jardin afin de réduire le risque de blessures graves.
Veuillez vous renseigner auprès des autorités locales concernant les codes municipaux
à l’és avant d’effectuer tout montage
•
•L'abri de jardin doit être placé sur une surface plane et horizontale.
• Prévoyez un espace dégagé suffisant autour du produit. Avant de procéder à l’assemblage du
produit, choisissez une surface au sol plane et éloignée d’au moins 6 pi (1,8 m) des structures

cordes à linge ou fils électriques.
• maison.
Le gazébo doit être ancré à la terre pour plus de sécurité. Ne construisez pas le gazébo sur la terre ou
le sol. Il est préférable de construire le gazébo sur une terrasse en bois ou ciment ou béton pour la
stabilité. Si le gazébo doit être construit sur une terrasse en bois ou la terre, assurez-vous que la
 d’ancrage (pas
compris) convenables pour ancrer le gazébo sur la surface en bois ou en ciment.
• Certaines structures peuvent nécessiter deux personnes ou plus pour l’installer en toute sécurité.
Vérifiez les services publics souterrains avant de creuser ou d’enfoncer des piquets dans le sol.
•

•Si vous installez plus d’un abri de jardin, gardez une distance minimale de 10 pi (3 m) entre les abris
de jardin.
•L'assembl ce produit ne doivent être effectués que par des adultes.
•Au besoin, demandez à d'autres personnes de vous aider à assembler ou déplacer le produit.
•Certaines pièces peuvent contenir de.
•Tenez les enfants et les animaux à l’écart de l’abri de jardin pendant son assemblage.
•Assurez-vous périodiquement que tous les écrous et boulons pour s'assurer que les boulons /
écrous sont serrés.
•mplacement des pièces doivent être effectués par un technicien qualifié.
•
conçu pour résister aux intempéries, notamment les vents violents, la pluie et la neige.
• N'allumez pas un feu à l’intérieur ou près du produit!
•
de jardin avant que.
•
• Ne suspendez aucun poids lourd sur le cadre du toit. Ne montez pas sur le toit de l’abri de jardin.
Tomber de l’abri de jardin peut entraîner des blessures graves.
•Conservez l’emballage original aux fins de remisage de l’abri de jardin.
Country of Origin: China
Pais d’origine: Chine

4 / 52
Country of Origin: China
Pais d’origine: Chine
• Please read and understand this manual before any assembly. Before beginning
assembly of product, make sure all parts are present. Compare parts with packaging
contents list.
•When assembling wooden parts, do not overtorque the bolts to avoid splitting the wood.
See image illustration.
•Place all parts from the box in a cleared area and position them on the floor in front of you.
•Remove all packing materials and place them back into the box. Do not dispose of the
packing materials until assembly is complete.
•Read each step carefully before beginning any assembly and make sure you understand each
step. If you are missing a part, please email [e-mail].

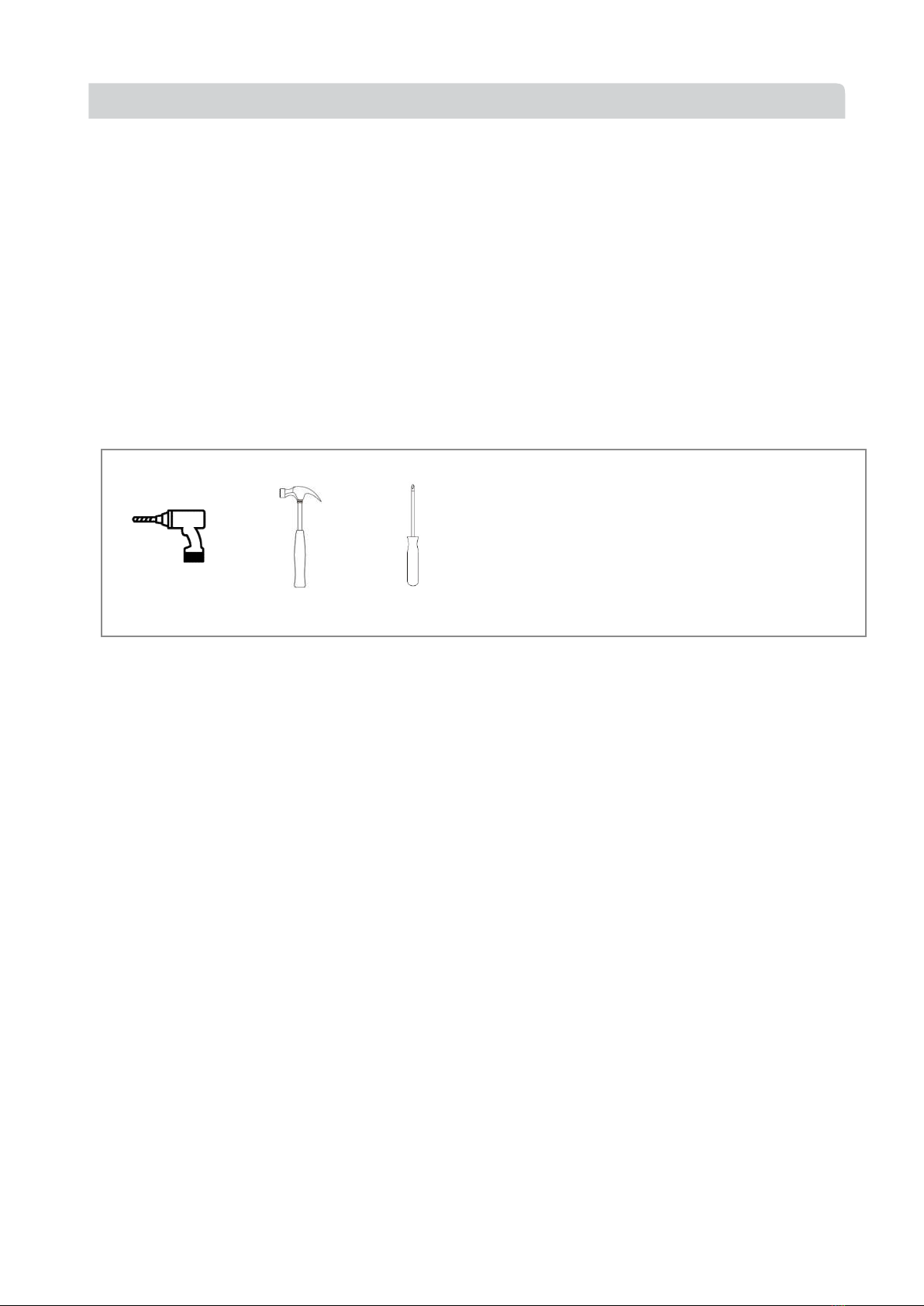

•Needed for assembly:（The following tools are not included）
IMPORTANT:
Cordless drill Hammer Screwdriver Ladder 5 people

5/ 52
IMPORTANT:
•Veuillez lire et bien comprendre ce guide avant de procéder à l’assemblage. Avant de procéder à
l'assemblage du produit, assurez-vous que toutes les pièces sont présentes.
•Lors de l’assemblage de pièces en bois, ne serrez pas trop les boulons afin d’éviter de fendre le bois.
•

•
terminé l'assemblage.
•Nécessaire pour l’assemblage sont pas inclus.
Perceuse pistolet

isez un niveau Véfifiez avec un
équerre Serrer les boulons Mesurer
la distance
Utilisez un niveau
Vérifiez que l'assemblage est d'aplomb
avant de procéder à la prochaine étape.
Véfifiez avec un équerre
Vérifiez que l'assemblage est carré avant
de serrer les boulons.
Serrer les boulons Mesurer la distance
Ne serrez pas trop les boulons de
serrage excessif peut provoquer des fissures
dans le bois, créant des éclats de bois et d'autres
dommages structurels
Marteau Tournevis Escabeau 5 personnes
Country of Origin: China
Pais d’origine: Chine

6 / 52
Country of Origin: China
Pais d’origine: Chine

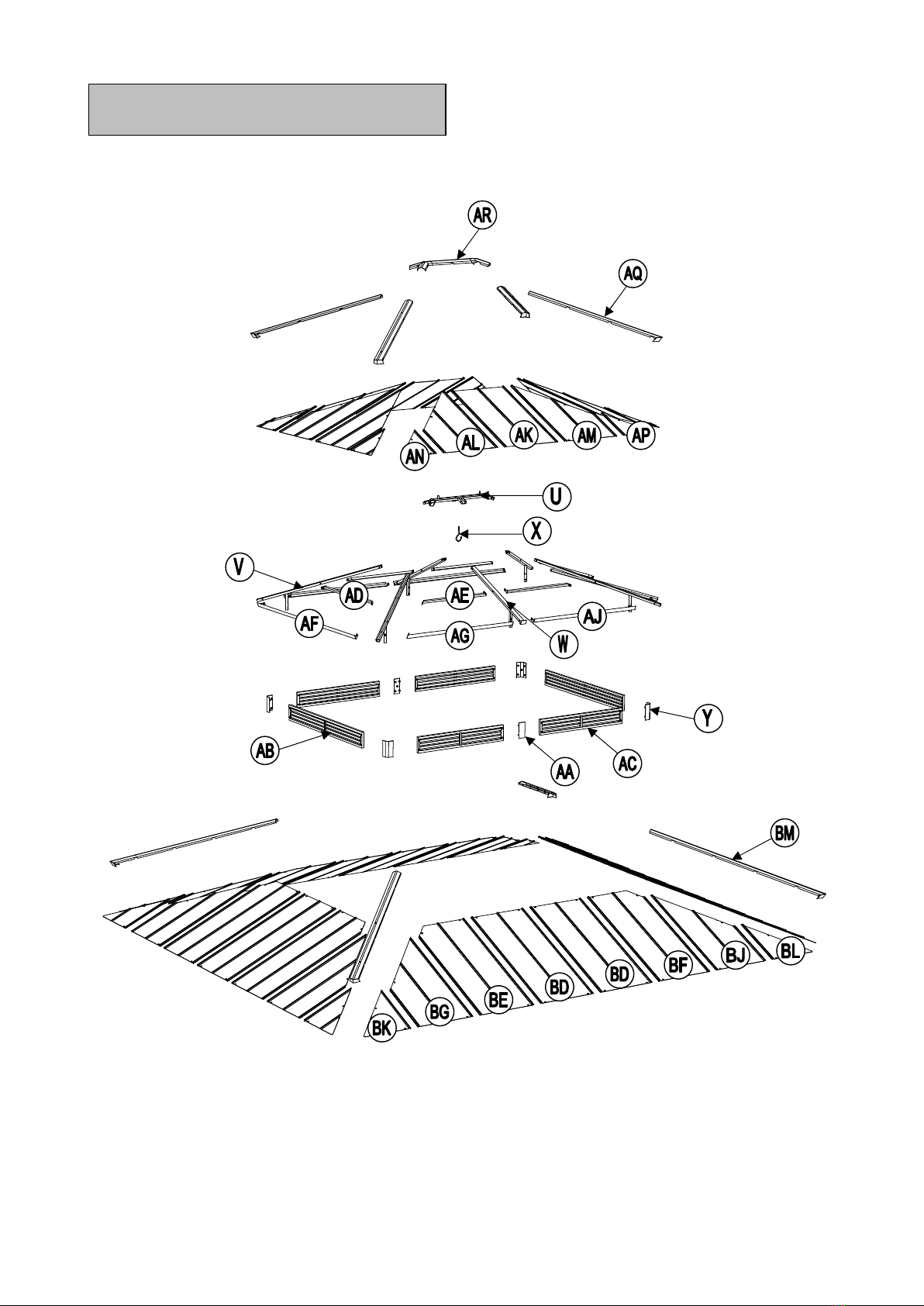

EXPLODED DRAWING/DESSIN ÉCLATÉ

7 / 52
Country of Origin: China
Pais d’origine: Chine
EXPLODED DRAWING/DESSIN ÉCLATÉ

8 / 52
Country of Origin: China
Pais d’origine: Chine

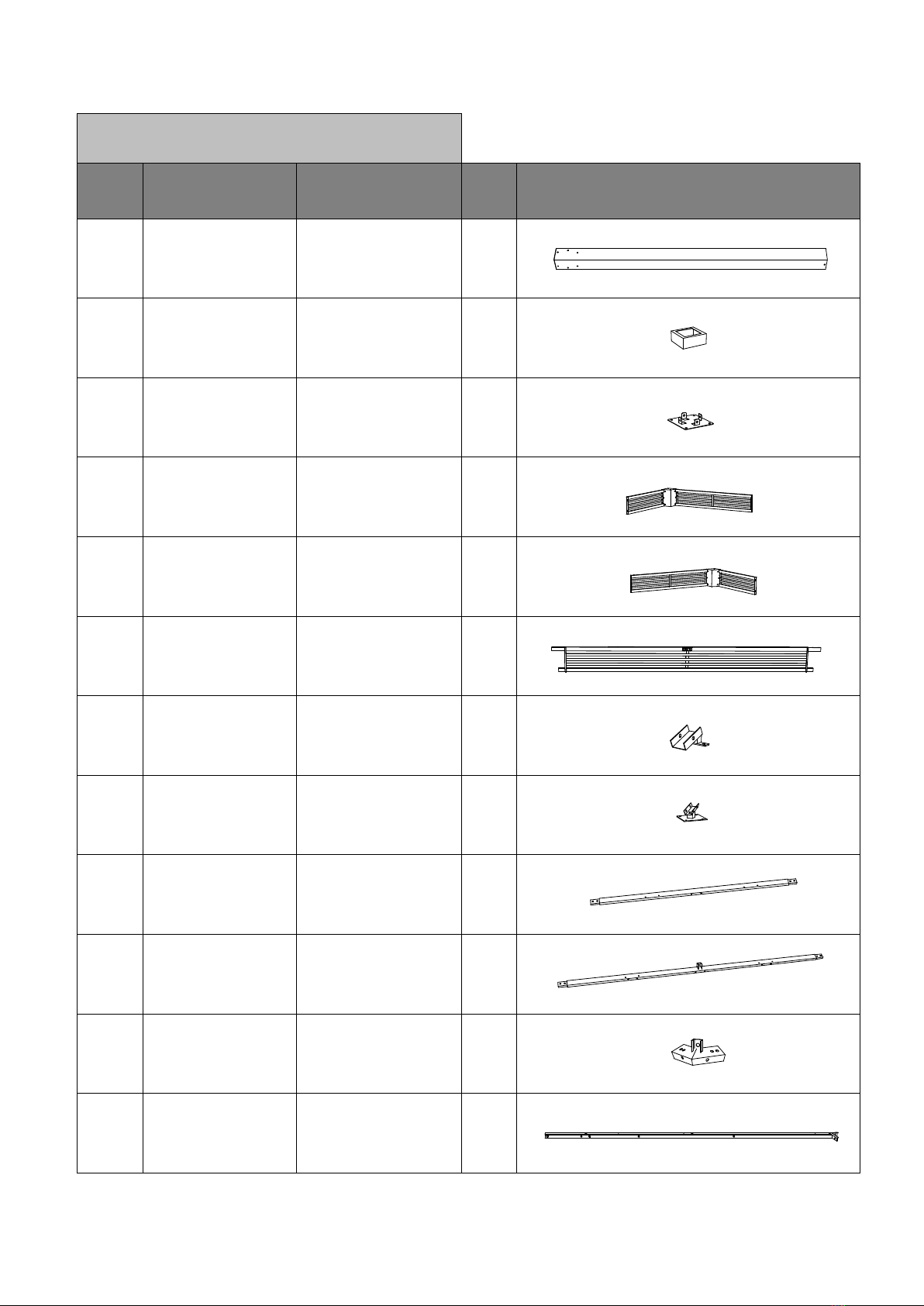

Parts List
Label Part Number Description Qty Part Image
A P00020065801 Post 4
B P00610023101 Base Cover 4
C P00010045701 Post Base 4
D P00630012101 Screen 1 2
E P00630012201 Screen 2 2
F P00630012301 Middle Screeen 4
G P00050168201 Middle Beam
Connector 8
J P00050168301 Rafter Connector 4
K P00050156803 Big Roof Short
Connector Tube 2
L P00050156903 Big Roof Long
Connector Tube 2
M P00050157506 Big Top Corner
Connector 4
N P00060197105 Rafter (Big Roof ) 4

9 / 52
Country of Origin: China
Pais d’origine: Chine
Liste de Pièces
Numéro de la
Pièce Description Quantité Numéro de la Pièce Diagramme
A P00020065801 Poteau 4
B P00610023101 Capuchon de pied 4
C P00010045701 Base du Poteau 4
D P00630012101 Façade 1 2
E P00630012201 Façade 2 2
F P00630012301 Façade Centrale 4
G P00050168201 Connexion de la
Poutre Centrale 8
J P00050168301 Connexion du
Chevron 4
K P00050156803 Tuyau de Connexion
Court du Grand Toit 2
L P00050156903
Tuyau de Connexion
Long du Grand Toit 2
M P00050157506 Connexion du Coin
du Grand Toit 4
N P00060197105 Chevron (Grand
Toit) 4
Étiquette

10 / 52
Country of Origin: China
Pais d’origine: Chine

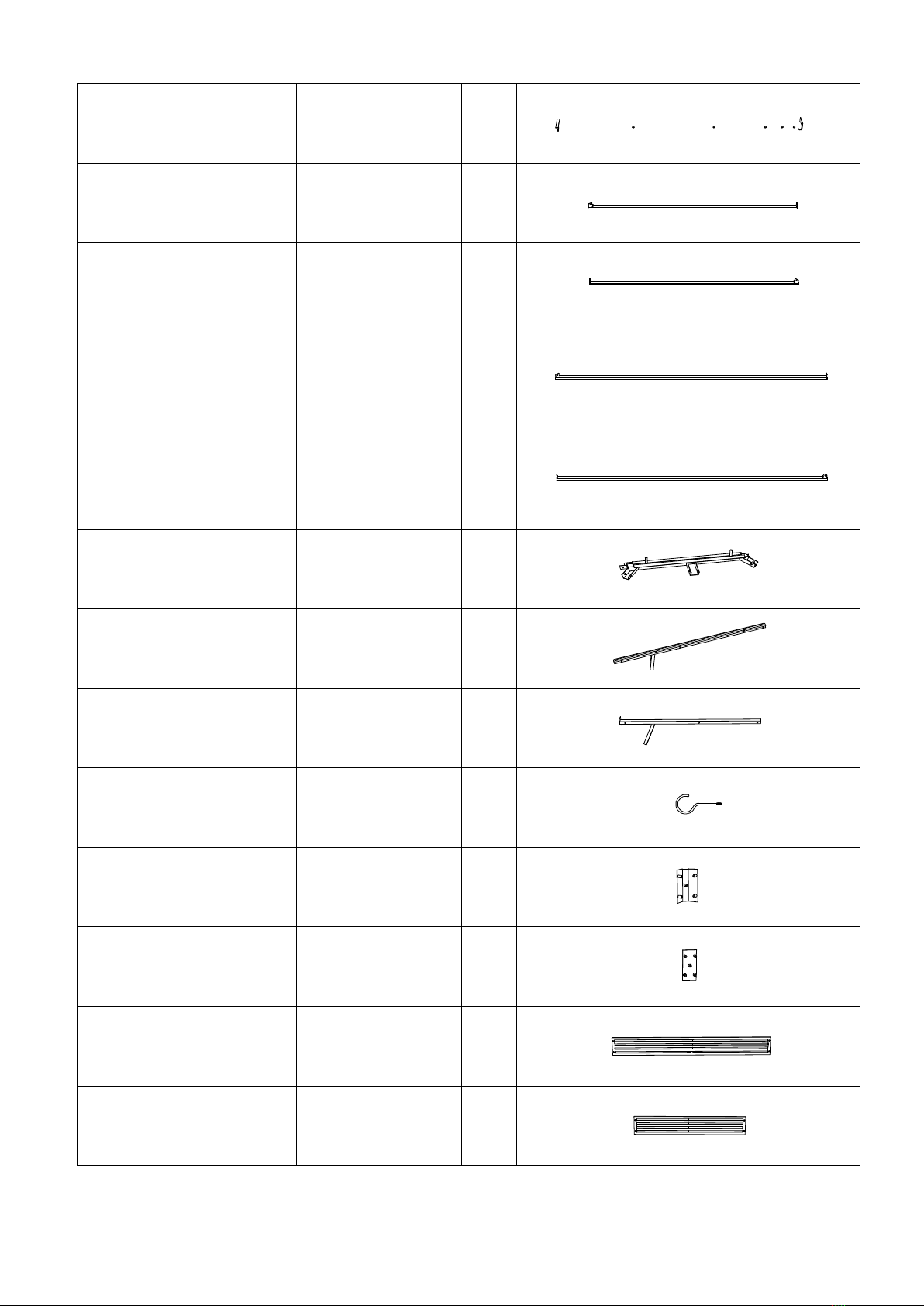

P P00060198305 Middle Beam 8
Q P00570034704 Short Mosquito
Netting Rod 1 2
R P00570034804 Short Mosquito
Netting Rod 2 2
S P00570034904
Left Mosquito
Netting Rod
(Oversize Long
Side)
2
T P00570035004
Right Mosquito
Netting Rod
(Oversize Long
Side)
2
U P00050156403 Small Roof
Connector 1
V P00060105803 Small Roof Rafter
Beam 4
W P00060195903 Small Roof Middle
Beam 2
X P005800001 Hook 1
Y P00050168401 Corner Fence
Connector 4
AA P00050168501 Middle Fence
Connector 2
AB P00560047301 Fence (Short Side) 2
AC P00560047201 Fence (Long Side) 4

11 / 52
Country of Origin: China
Pais d’origine: Chine
P P00060198305 Poutre Centrale 8
Q P00570034704 Tringle Courte du
Filet Moustiquaire
1
2
R P00570034804 Tringle Courte du
Filet Moustiquaire
2
2
S P00570034904
Tringle Gauche du
Filet Moustiquaire
(Côté Long XXXL)
2
T P00570035004
Tringle Droite du
Filet Moustiquaire
(Côté Long XXXL) 2
U P00050156403 Connexion du Petit
Toit 1
V P00060105803 Poutre du Plafond
du Petit Toit 4
W P00060195903 Poutre Centrale
du Petit Toit 2
X P005800001 Crochet 1
Y P00050168401 Connexion de la
Barrière du Coin 4
AA P00050168501 Connexion de la
Barrière Centrale 2
AB P00560047301 Barrière (Côté Court) 2
AC P00560047201 Barrière (Côté Long) 4

12 / 52
Country of Origin: China
Pais d’origine: Chine

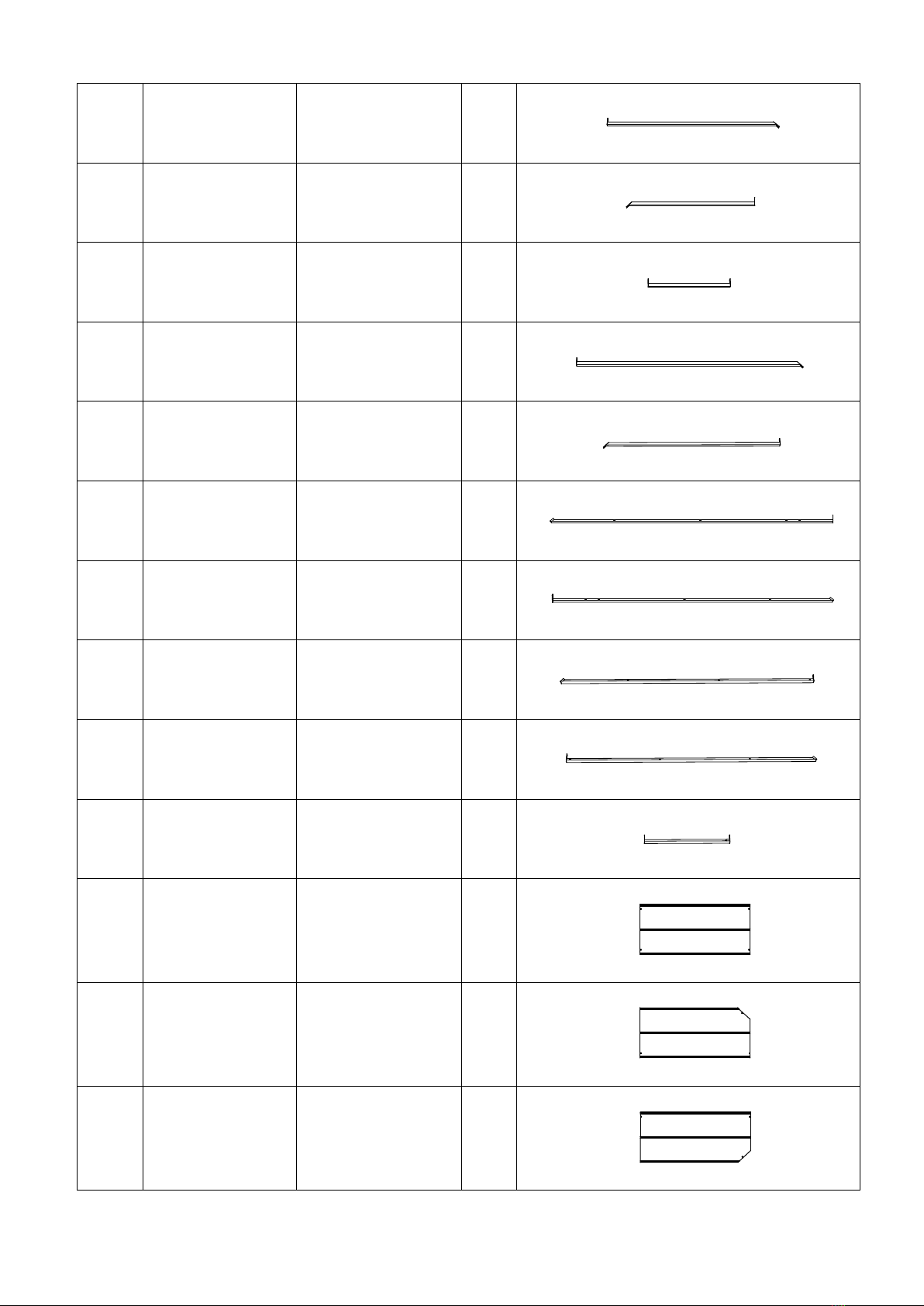

AD P00060196103 Small Roof Top
Beam(Short Side) 2
AE P00060196403 Small Roof Top
Beam(Long Side) 4
AF P00060202303
Small Roof Panel
Flashing(Short
Side)
2
AG P00060202803
Small Roof Left
Panel
Flashing(Long Side)
2
AJ P00060202903
Small Roof Right
Panel
Flashing(Long Side)
2
AK P00070093703 Small Roof Panel
(Middle) 2
AL P00070093603 Small Roof Panel
(Left Middle) 4
AM P00070093803 Small Roof Panel
(Right Middle) 4
AN P00070093503 Small Roof Small
Panel (Left) 4
AP P00070093903 Small Roof Small
Panel (Right) 4
AQ P00080018903 Small Roof Inclined
Beam Cap 4
AR P00090004004 Small Top Cover 1

13 / 52
Country of Origin: China
Pais d’origine: Chine
AD P00060196103 Poutre Supérieure
du Petit Toit (Côté
Court)
2
AE P00060196403
Poutre Supérieure
du Petit Toit (Côté
Long)
4
AF P00060202303
Solin du Panneau
du Petit Toit (Côté
Court)
2
AG P00060202803
Solin du Panneau
Gauche du Petit
Toit (Côté Long)
2
AJ P00060202903
Solin du Panneau
Droit du Petit Toit
(Côté Long)
2
AK P00070093703 Panneau du
Petit Toit
(Centre)
2
AL P00070093603 Panneau du
Petit Toit
(Centre Gauche)
4
AM P00070093803 Panneau du Petit
Toit (Centre Droit) 4
AN P00070093503 Panneau du Petit
Toit (Gauche) 4
AP P00070093903 Panneau du
Petit Toit (Droit) 4
AQ P00080018903 Opercule de la
Poutre Inclinée du
Petit Toit
4
AR P00090004004 Toiture du Petit Toit 1

14 / 52
Country of Origin: China
Pais d’origine: Chine
AS P00060199004 Big Roof Upper Top
Beam (Short Side) 4
AT P00060198905 Big Roof Upper Top
Beam (Long Side) 4
AU P00060200904
Big Roof Middle
Top Beam(Oversize
Long Side)
8
AV P00060200004 Big Roof Upper Top
Beam (Short Side) 4
AW P00060199905 Big Roof Upper Top
Beam (Long Side) 4
AX P00060201304
Big Roof Left Panel
Flashing (Short
Side）
2
AY P00060201705
Big Roof Right
Panel Flashing
(Short Side)
2
BA P00060201205
Big Roof Left Panel
Flashing (Long
Side）
2
BB P00060201604
Big Roof Right
Panel Flashing
(Long Side)
2
BC P00060201804
Big Roof Middle
Panel Flashing
(Oversiez Side)
4
BD P00070103504 Big Roof Middle
Panel 6
BE P00070102105 Big Roof Big Panel
(Left) 4
BF P00070102605 Big Roof Big Panel
(Right) 4

15 / 52
Country of Origin: China
Pais d’origine: Chine
AS P00060199004
Poutre Supérieure
du Grand Toit d’en
Haut (Côté Court)
4
AT P00060198905
Poutre Supérieure
du Grand Toit d’en
Haut (Côté Long)
4
AU P00060200904
Poutre Centrale du toit
Supérieur du Grand Toit
(Côté Long )
8
AV P00060200004 Poutre Supérieure
du Grand Toit (Côté
Court)
4
AW P00060199905
Poutre Supérieure du
Grand Toit (Côté
Long)
4
AX P00060201304
Solin du Panneau
Gauche du Grand
Toit (Côté Court）
2
AY P00060201705
Solin du Panneau
Droit du Grand Toit
(Côté Court)
2
BA P00060201205
Solin du Panneau
Gauche du Grand
Toit (Côté Long）
2
BB P00060201604
Solin du Panneau
Panel du Grand
Toit (Côté Long)
2
BC P00060201804
Solin du Panneau
Central du Grand
Toit (Côté XXXL)
4
BD P00070103504 Panneau Central
du Grand Toit 6
BE P00070102105 Grand Panneau du
Grand Toit (Gauche) 4
BF P00070102605 Grand Panneau du
Grand Toit (Droit) 4

16 / 52
Country of Origin: China
Pais d’origine: Chine
BG P00070101405 Big Roof Small
Panel (Left Middle)
4
BJ P00070101605
Big Roof Small
Panel (Right
Middle)
4
BK P00070101005 Big Roof Small
Panel (Left) 4
BL P00070101205 Big Roof Small
Panel (Right) 4
BM P00080034404 Big Roof Inclined
Beam Cap 4

17 / 52
Country of Origin: China
Pais d’origine: Chine
BG P00070101405 Petit Panneau du
Grand Toit (Milieu
Gauche)
4
BJ P00070101605
Petit Panneau du
Grand Toit (Milieu
Droit)
4
BK P00070101005 Petit Panneau du
Grand Toit
(Gauche)
4
BL P00070101205 Petit Panneau du
Grand Toit (Droit) 4
BM P00080034404
Opercule de la
Poutre Inclinée du
Grand Toit
4

18 / 52
Country of Origin: China
Pais d’origine: Chine

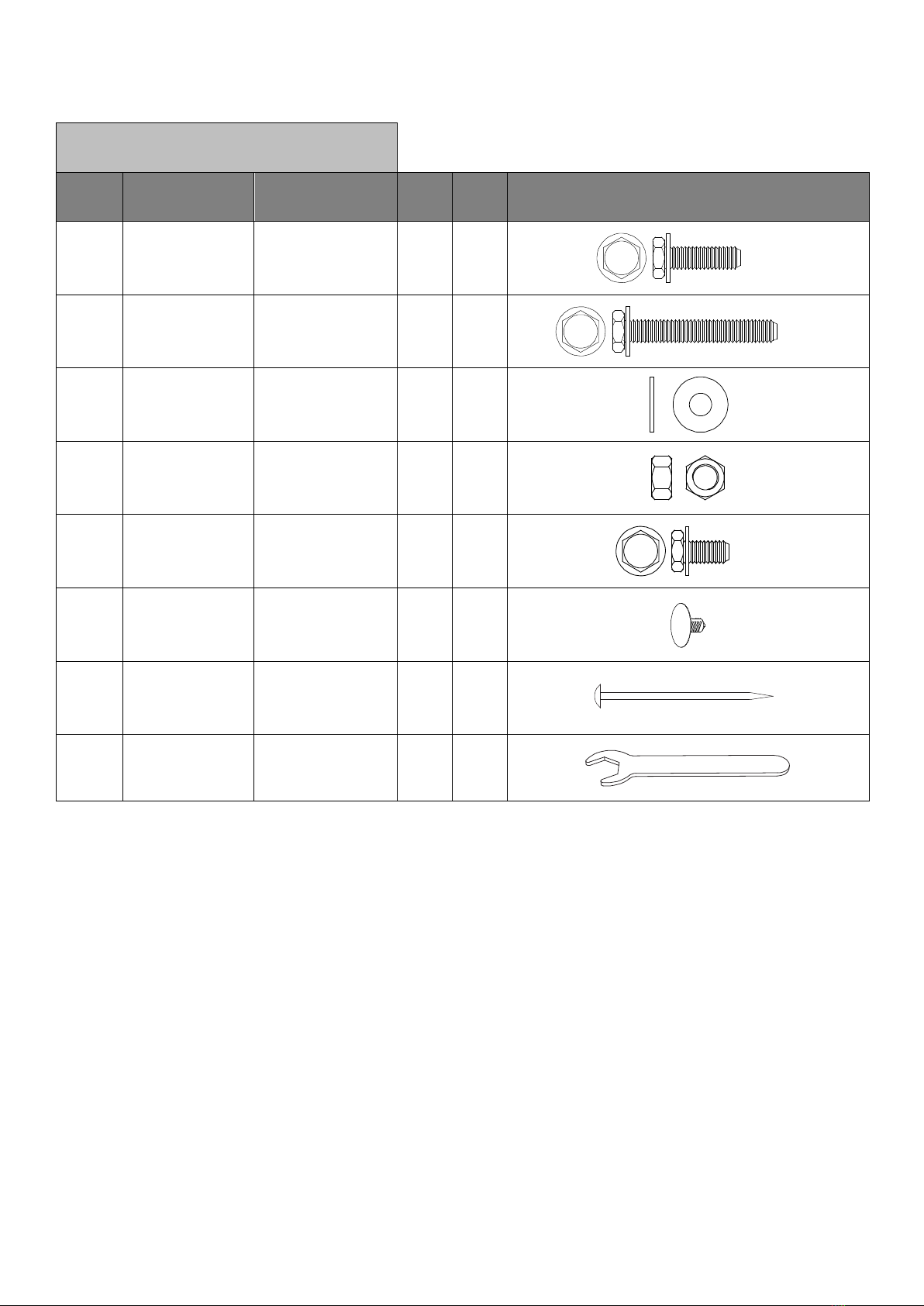

Hardware Pack
Label Part Number Description Qty Add Part Image
H1 H100010047 Bolt M6*20 382 20
H2 H100010046 Bolt M6*40 18 1
H3 H050030001 Flat washer M6 16 1
H4 H040010004 Nut M6 16 1
H5 Bolt M6*12
HH P00220034001 Black Plastic
Buckle 20 1
HS H070010003 Stake Φ8*180 8 0
HW H090010017 Wrench M6 2 0
30 2
H100010147

19 / 52
Country of Origin: China
Pais d’origine: Chine
Pack Quincaillerie
Étiquette Numéro de la
Pièce Description Quantité Add Numéro de la Pièce Diagramme
H1 H100010047 Boulon M6*20 382 20
H2 H100010046 Boulon M6*40 18 1
H3 H050030001 Rondelle plate M6 16 1
H4 H040010004 Nut M6 16 1
HH P00220034001 Boucle en
plastique noir 20 1
HS H070010003 Piquet Φ8*180 8 0
HW H090010017 Clé M6 2 0
H5 Boulon M6*12 30 2
H100010147

20 / 52
Country of Origin: China
Pais d’origine: Chine
1
