Sven MS-1085 User manual

you want - we can
Мультимедийная
акустическая система 2.1
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
M S-10 8 5 www.sven.

Мультимедийная
акустическая система 2.1
you want - we can
RUS
2
Техническая поддержка размещена на сайте www.sven.
Здесь же Вы сможете найти обновленную версию данного руководства.
Благодарим Вас за покупку изделия торговой марки SVEN!
Перед эксплуатацией системы внимательно ознакомьтесь с настоящим руководством и сохраните его на весь
период использования.
АВТОРСКОЕ ПРАВО
© 2011. Sven Company Ltd, Версия 1.0 (V 1.0).
Данное руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать руководство более точным, возможны некоторые несоответствия.
Информация данного руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой
ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации,
содержащейся в данном руководстве.
РАСПАКОВКА
Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлеж-
ности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обрати-
тесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу
же обратитесь к продавцу.
ВНИМАНИЕ!
Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми
температурами! Распакованное изделие необходимо выдержать в условиях температуры помещения не менее
4-х часов.

Руководство пользователя
RUS
M S-10 8 5
3
СОДЕРЖАНИЕ
RUS........................................................................................................1
1. ОПИСАНИЕ ...................................................................................................................... 4
2. МЕРЫ БЕЗОПАСНОСТИ .....................................................................................................4
3. КОМПЛЕКТАЦИЯ .............................................................................................................. 4
4. ОСОБЕННОСТИ АС ............................................................................................................4
5. ЗАДНЯЯ ПАНЕЛЬ .............................................................................................................4
6. РАСПОЛОЖЕНИЕ КОЛОНОК ...............................................................................................5
7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ ...................................................................................... 5
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ......................................................................................... 6
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ....................................................................................... 6
UA........................................................................................................7
ENG........................................................................................................13

Мультимедийная
акустическая система 2.1
you want - we can
RUS

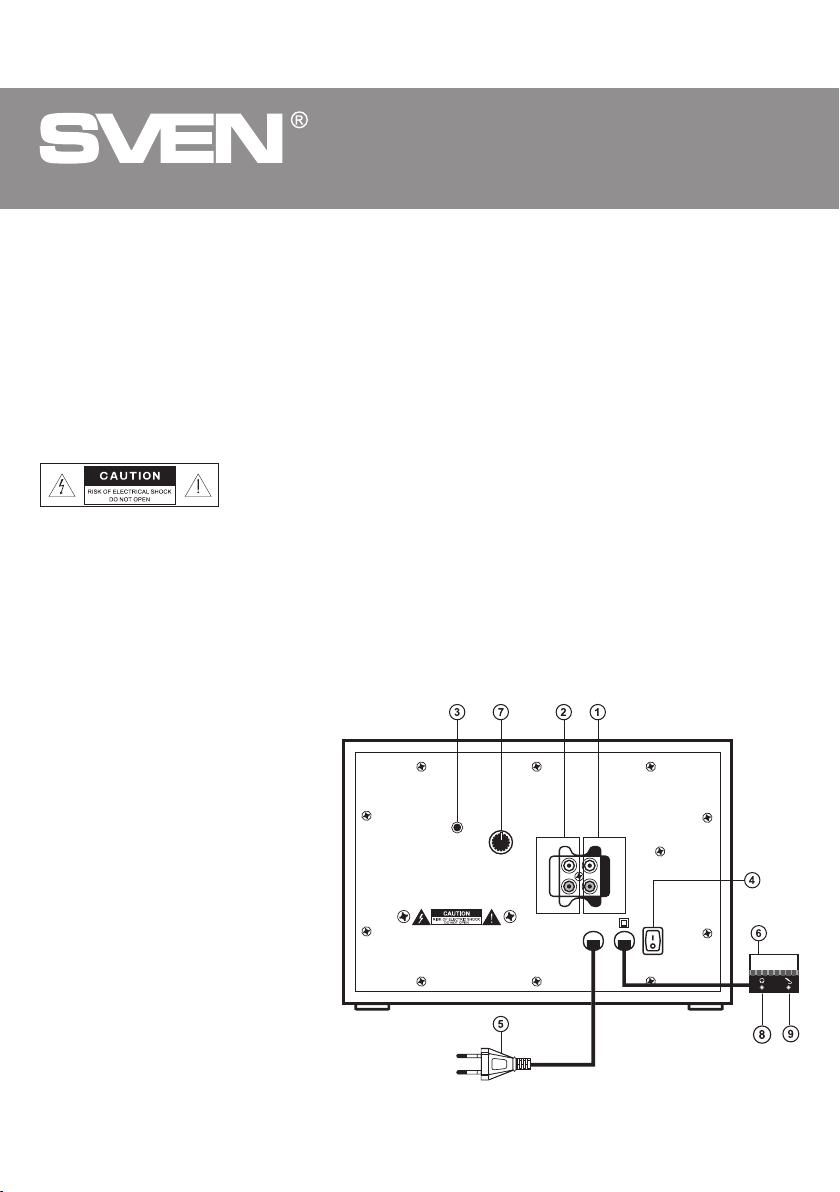

4Рис. 1. Задняя панель
1. ОПИСАНИЕ
Изделие предназначено для воспроизведения музыки и озвучивания игр, фильмов и проч.
Используется с компьютером, CD-DVD плейером и другими источниками аудиосигнала.
2. МЕРЫ БЕЗОПАСНОСТИ
• Не допускайте замыканий проводов (в том числе и «заземленных») между собой, на радиатор усилителя и
на землю, т. к. это выводит из строя выходные каскады усилителя.
• Оберегайте изделие от попадания в отверстия посторонних предметов.
• Оберегайте систему от повышенной влажности, пыли и воздействия высоких температур.
• Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить декора
тивную поверхность. Для чистки используйте мягкую сухую ткань.
• Не допускайте механического воздействия на диффузоры динамиков.
• Не вскрывайте и не производите ремонт самостоятельно.
Внимание!
Внутри корпуса на элементах без изоляции имеется высокое напряжение,
которое может вызвать поражение электрическим током
3. КОМПЛЕКТАЦИЯ
1). Сабвуфер — 1 шт.
2). Сателлиты — 2 шт.
3). Сигнальный кабель (2RCA-minijack) – 1шт.
4). Микрофонный кабель (minijack -minijack) – 1шт.
5). Руководство пользователя — 1 шт.
6). Гарантийный талон — 1 шт.
4. ОСОБЕННОСТИ АС
• Проводной пульт дистанционного управления
• Двухполосные сателлиты
• Регулировка громкости сабвуфера
• Разъем для подключения гарнитуры
на проводном пульте управления
5. ЗАДНЯЯ ПАНЕЛЬ
a Разъемы для подключения сателлитов
b Стереовход для подключения к
источнику звука
c Разъем для передачи сигнала
микрофона
d POWER: Выключатель питания
e Кабель питания
f Регулятор громкости
g BASS: Регулятор уровня громкости
сабвуфера
h Разъем для подключения наушников
i Разъем для подключения микрофона
220V ~50 HzPOWER
ON
OFF
MIC
- BASS +
OUTPUT INTPUT
L
R
L
R

Руководство пользователя
RUS
M S-10 8 5
5

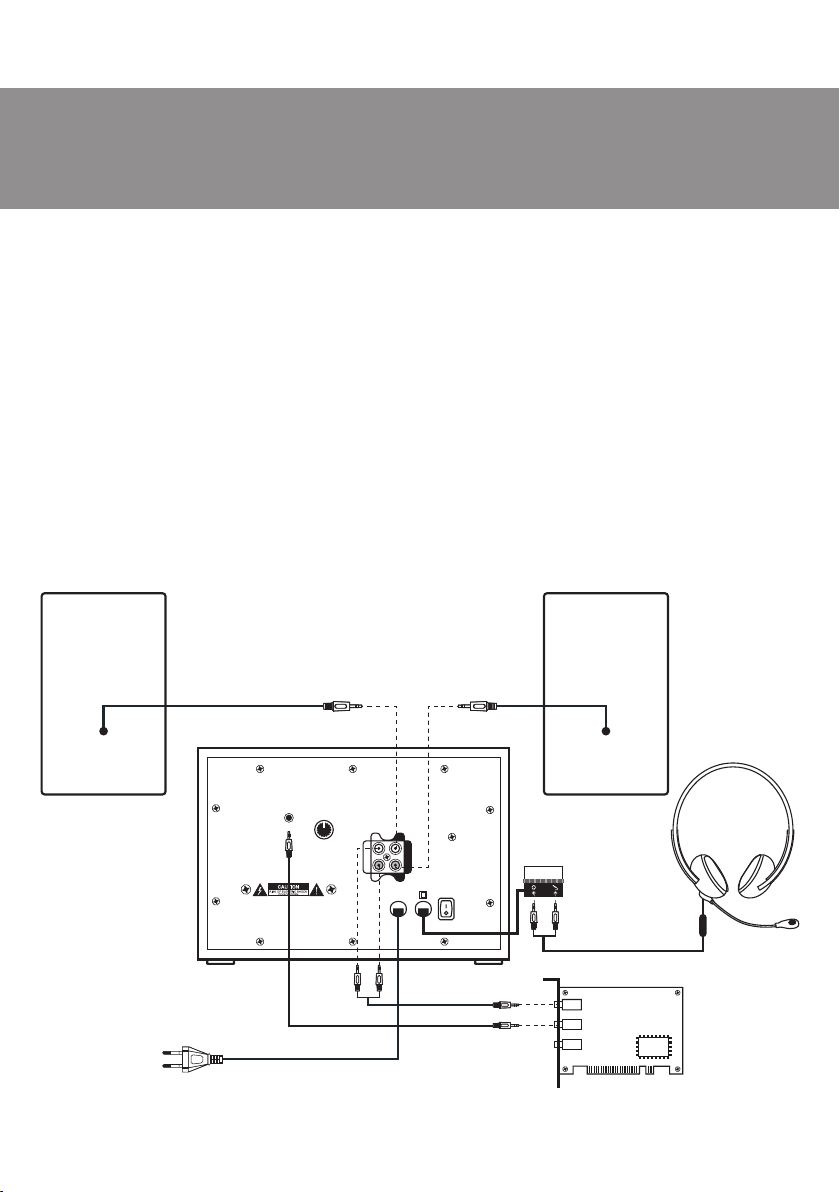

Рис. 2. Схема подключения
6. РАСПОЛОЖЕНИЕ КОЛОНОК
Располагайте сателлиты относительно слушателя симметрично на расстоянии не менее одного метра.
Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, устанавли-
вайте АС подальше от телевизора.
7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Предупреждение! Перед подключением все компоненты системы должны быть выключены.
• Соедините сабвуфер с сателлитами.
• Вставьте мини-джек сигнального кабеля в линейный выход звуковой карты компьютера или mp3-плеера,
затем соедините вилки сигнальных кабелей с соответствующими входными разъемами сабвуфера.
Белый RCA-джек должен быть вставлен в белый разъем усилителя, а красный RCA-джек - в красный разъем
усилителя.
• Вставьте вилку питания в сетевую розетку.
• Поверните ручку регулятора громкости на минимум, включите питание переключателем POWER на задней
панели сабвуфера.
• Подстройте ручку регулятора на проводном пульте на необходимый уровень громкости.
• Ручку регулятора уровня громкости сабвуфера рекомендуется держать в среднем положении.
• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой карты Line Out.
Line in
Line out
Mic
Sound card
220V ~50 HzPOWER
ON
OFF
MIC
- BASS +
OUTPUT INTPUT
L
R
L
R

Мультимедийная
акустическая система 2.1
you want - we can
RUS
6
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
1) Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для
претензий.
2) Продукция торговой марки SVEN постоянно совершенствуется. По этой причине технические характери-
стики и комплектация могут быть изменены без предварительного уведомления*.
3) Санитарно эпидемиологическое заключение №77.01.16.346.П. 022261.04.09, выдано 14,04.2009, дей-
ствительно до 14.04.2014.
4) Срок службы – 5 лет.
* Обновленная информация доступна на сайте www.sven.fi
Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профес-
сиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие
самостоятельно.
Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регуляторы громкости установлены
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регуляторы громкости установлены
в положение наименьшей громкости.
Большая амплитуда входного сигнала.
Способ устранения
Проверьте правильность подключения.
Включите выключатель.
Подстройте регулятор громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор громкости.
Регуляторами громкости на источниках
аудиосигнала и АС уменьшите величину
входного сигнала.
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Характеристики и единицы измерения
Выходная мощность, Вт (RMS)
сабвуфер
сателлиты
Размеры динамиков, мм
сабвуфер
сателлиты
Напряжение питания, В/Гц
Диапазон частот, Гц
сабвуфер
сателлиты
Габаритные размеры, мм
сабвуфер
сателлиты
Масса нетто, кг
Значение
46 (суммарная)
20
2 х 13
125
НЧ 75
ВЧ 25
~220/50
40-150
150-20 000
266 x 246 x 187
101 x 111 x 166
4.96

you want - we can
* Обновленная информация доступна на сайте www.sven.fi
Мультимедійна акустична
система 2.1
КЕРІВНИЦТВО
КОРИСТУВАЧА
M S-10 8 5 www.sven.

Мультимедійна
акустична система 2.1
you want - we can
UA
8
Технічна підтримка розміщена на сайті www.sven.
Також тут Ви зможете знайти оновлену версію цього керівництва.
Дякуємо Вам за купівлю виробу торговельної марки SVEN!
Перед експлуатацією системи уважно ознайомтеся з цим керівництвом і збережіть його на увесь період користу-
вання.
АВТОРСЬКЕ ПРАВО
© 2011. Sven Company Ltd, Версія 1.0 (V 1.0).
Це керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі невідповідності. Інформація
цього керівництва надана на умовах «як є». Автор і видавець не несуть жодної відповідальності перед особою або
організацією за збитки або ушкодження, завдані інформацією, що міститься у цьому керівництві.
РОЗПАКОВУВАННЯ
Акуратно розпакуйте виріб, простежите за тим, щоб усередині коробки не залишилося яке-небудь приладдя.
Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при транспортуванні, зверніться у фірму,
що здійснює доставку; якщо виріб не функціонує, відразу ж зверніться до продавця.
УВАГА!
Не включайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова температура!
Розпакований виріб необхідно витримати в умовах температури приміщення не менше 4-х годин.

M S-10 8 5
UA
Керівництво користувача M S-10 8 5
9
ЗМІСТ
RUS........................................................................................................1
UA........................................................................................................7
1. ОПИС ...........................................................................................................................10
2. ЗАХОДИ БЕЗПЕКИ ..........................................................................................................10
3. КОМПЛЕКТАЦІЯ .............................................................................................................10
4. ОСОБЛИВОСТІ АС ..........................................................................................................10
5. ЗАДНЯ ПАНЕЛЬ .............................................................................................................10
6. РОЗТАШУВАННЯ КОЛОНОК .............................................................................................. 11
7. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ ..................................................................................... 11
8. МОЖЛИВІ НЕСПРАВНОСТІ ...............................................................................................12
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ............................................................................................12
ENG........................................................................................................13

Мультимедійна
акустична система 2.1
you want - we can
UA
10 Мал. 1. Задня панель
1. ОПИС
Виріб призначений для озвучування і відтворення музики, ігор, фільмів тощо.
Використовується з комп’ютером, CD-DVD плеєром та іншими джерелами аудіосигналу.
2. ЗАХОДИ БЕЗПЕКИ
• Не допускайте замикання дротів (у тому числі й «заземлених») між собою, на радіатор підсилювача і на
землю, оскільки це може вивести з ладу вихідні каскади підсилювача.
• Оберігайте виріб від потрапляння в отвори сторонніх предметів.
• Оберігайте систему від підвищеної вологості, пилу і дії високих температур.
• Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть пошкодити деко-
ративну поверхню. Для чищення використовуйте м’яку суху тканину.
• Не допускайте механічного впливу на дифузори динаміків.
• Не розкривайте і не ремонтуйте самостійно.
Увага!
Усередині корпусу на елементах без ізоляції є висока напруга, яка може
викликати ураження електричним струмом.
3. КОМПЛЕКТАЦІЯ
1). Сабвуфер — 1 шт.
2). Сателіти — 2 шт.
3). Сигнальний кабель (2RCA до mini-jack) – 1шт.
4). Мікрофонний кабель (mini-jack до mini-jack) – 1шт.
5). Керівництво користувача — 1 шт.
6). Гарантійний талон — 1 шт.
4. ОСОБЛИВОСТІ АС
• Провідний пульт дистанційного керування
• Двосмугові сателіти
• Регулювання гучності сабвуфера
• Роз’єм для підключення гарнітури
на провідному пульті управління
5. ЗАДНЯ ПАНЕЛЬ
a Роз’єми для підключення сателітів
b Стереовхід для підключення до джерела
звуку
c Роз’єм для передачі сигналу мікрофона
d POWER: Вимикач живлення
e Кабель живлення
f Регулятор гучності
g BASS: Регулятор рівня гучності
сабвуфера
h Роз’єм для підключення навушників
i Роз’єм для підключення мікрофона
220V ~50 HzPOWER
ON
OFF
MIC
- BASS +
OUTPUT INTPUT
L
R
L
R

M S-10 8 5
UA
Керівництво користувача M S-10 8 5
11
Мал. 2. Схема підключення
6. РОЗТАШУВАННЯ КОЛОНОК
Розташовуйте сателіти відносно слухача симетрично на відстані не менше одного метра. Можливе невелич-
ке спотворення зображення у надчутливих моніторів і телевізорів, тому встановлюйте АС якомога далі від
телевізора.
7. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Попередження! Перед підключенням усі компоненти системи необхідно вимкнути.
• З’єднайте сабвуфер з сателітами.
• Вставте міні-джек сигнального кабелю в лінійний вихід звукової карти комп’ютера або mp3-плеєра, потім
з’єднайте вилки сигнальних кабелів з відповідними вхідними роз’ємами сабвуфера.
Білий RCA-джек вставте в білий роз’єм підсилювача, а червоний RCA-джек – в червоний роз’єм підсилювача.
• Вставте вилку живлення в мережеву розетку.
• Поверніть ручку регулятора гучності на мінімум, увімкніть живлення перемикачем POWER на задній панелі
сабвуфера.
• Установіть ручку регулятора на провідному пульті на необхідний рівень гучності.
• Ручку регулятора рівня гучності сабвуфера рекомендується тримати в середньому положенні.
• Для підвищення якості відтворення звуку скористайтеся виходом звукової карти Line Out.
Line in
Line out
Mic
Sound card
220V ~50 HzPOWER
ON
OFF
MIC
- BASS +
OUTPUT INTPUT
L
R
L
R

Мультимедійна
акустична система 2.1
you want - we can
UA
12
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
1) Наведені в таблиці технічні характеристики є довідковими і не можуть бути підставою для претензій.
2) Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характеристики
може бути змінено без попереднього повідомлення*.
3) Санітарно-епідеміологічний висновок №77.01.16.346.П. 022261.04.09 видано 14.04.2009, дійсно до
14.04.2014.
4) Строк служби виробу - 5 років.
* Оновлена інформація розміщена на сайті www.sven.
Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за професійною консульта-
цією до найближчого до Вас сервісного центру. У жодному разі не намагайтеся ремонтувати виріб самостійно.
Параметри
Вихідна потужність , Вт (RMS)
сабвуфер
сателіти
Розміри динаміків, мм
сабвуфер
сателіти
Напруга живлення
Діапазон частот, Гц
сабвуфер
сателіти
Розміри (Ш × В × Г), мм
сабвуфер
сателіти
Маса нетто, кг
Несправність
АС не вмикається
Немає звуку
У колонках АС
занадто тихий звук.
Спотворення звуку.
Причина
Не підключена до мережі.
Не увімкнено мережевий вимикач.
Регулятори гучності встановлено в
положення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Регулятори гучності встановлено в
положення найменшої гучності.
Велика амплітуда вхідного сигналу.
Спосіб усунення
Перевірте правильність підключення.
Увімкніть вимикач.
Відрегулюйте рівень гучності.
Підключіть правильно джерела сигналу.
Відрегулюйте рівень гучності.
Зменшіть величину вхідного сигналу
регуляторами гучності на джерелах
аудіосигналу та АС.
8. МОЖЛИВІ НЕСПРАВНОСТІ
Одиниці виміру
20
2 x 13
125
НЧ 75
ВЧ 25
~220/50
40-150
150-20 000
266 x 246 x 187
101 x 111 x 166
4.96

you want - we can
Multimedia acoustic system 2.1
OPERATION MANUAL
you want - we can
M S-10 8 5 www.sven.

you want - we can
ENG
Multimedia
acoustic system 2.1
14
Congratulations on the purchase of your the Sven acoustic system (AS)!
Please read the following instructions carefully before connecting, operating or adjusting this product. Besides that,
please keep this manual in a convenient place for future reference.
LIMITED WARRANTY
The enclosed materials are provided «as is» without warranty of any kind, either expressed or implied, including but
not limited to the implied warranties of merchant ability and accordance for a particular purpose. The entire risk as
to quality and performance of the system and enclosed material is assumed by you.
LIMITATION OF REMEDIES
Sven entire liability and your exclusive remedy shall be replacement of the media if you have met the conditions as
described in «Limited Warranty». In no event will Sven Corporation be liable to you for any damages arising out of
your maintenance of this system. All mentioned trademarks are registered trademarks of their respective owners.
ATTENTION!
Do not switch on acoustic system immediately after you bring it in a room from environment with negative tempera-
ture!
Unpacked acoustic system should be placed in conditions of room’s temperature at least 4 hours.
Technical support is on www.sven.fi

Operation manual
ENG
M S-10 8 5
15
CONTENTS
RUS........................................................................................................1
UA........................................................................................................7
ENG........................................................................................................13
1. DESCRIPTION ................................................................................................................ 16
2. SAFETY PRECAUTIONS ................................................................................................... 16
3. PACKAGE CONTENT ....................................................................................................... 16
4. AS FEATURES ................................................................................................................ 16
5. REAR SIDE .................................................................................................................... 17
6. LOCATING .....................................................................................................................18
7. INSTALLATION AND OPERATION GUIDE ..............................................................................18
8. TROUBLE SHOOTING ...................................................................................................... 19
9. SPECIFICATIONS............................................................................................................ 19

you want - we can
ENG
Multimedia
acoustic system 2.1
16
1. DESCRIPTION
Device is designed for music playback, movies, videogames e.t.c. you can use this device with computer, tv, mp3-
player and other audio signal source.
2. SAFETY PRECAUTIONS
• Do not allow AS wire connecting (including grounded ones), AS wire and amplifier package connecting, AS wire
connecting to ground, as this may cause amplifier output stages damage.
• Never push objects of any kind into this system.
• Do not put the system in damp circumstances, prevent from moisture and dust. (Do not place flower vases and
other objects on the system).
• Prevent AS from heating. (Do not install AS near heat sources and prevent it from direct sunlight).
• Do not use petrol, alcohol and other solvents when cleaning, as they may damage stained surface. Clean only with
dry soft cloth.
• Avoid mechanical action on loudespeakers’ diffusors.
• In order to avoid electric shock and other accidents, never open the back cover for repair without any professional
guidance.
• If AS does not operate, unplug it and refer to service personnel.
• In order to avoid electric shock and other accidents, never open the back cover for repair without any professional
guidance.
• If AS does not operate, unplug it and refer to service personnel.
Caution! High voltage inside! To avoid the risk of electric shock do not open and
touch elements inside.
3. PACKAGE CONTENTS
1). Subwoofer – 1pc.
2). Satellite – 2pcs.
3). 2RCS-minijack stereocable – 1pc.
4). Microphone cable – 1pc.
5). Operation manual – 1pc.
6). Warranty card – 1pc.
4. FEATURES
• Wired remote control
• 2-way satellites
• Subwoofer volume control
• Headset connection on wired RC

Operation manual
ENG
M S-10 8 5
17
5. REAR SIDE
a Satellite speaker output
b Audio input
c Microphone output
d Power switch
e Power plug
f Volume control knob
g Subwoofer volume control knob
h Headphone input
i Microphone input
Fig.1. Rear side
220V ~50 HzPOWER
ON
OFF
MIC
- BASS +
OUTPUT INTPUT
L
R
L
R

you want - we can
ENG
Multimedia
acoustic system 2.1
18
6. LOCATING
• Place the Satellites symmetrically to the listeners to the distance not less than one metre.
• Place AS far away from TV sets and picture distortion in supersensitive monitors and TV sets is possible
7. INSTALLATION AND OPERATION GUIDE
Warning! All components should be switched off before connection.
• Connect the subwoofer and the satellites with the link cable.
• Insert mini jack of the signal cable into the output port of the PC soundcard, CD, MP3 and so on. Then connect two
signal cable plugs with subwoofer input ports (match the colors)
• Connect power plug to electric mains
• Press down the tip of the POWER rocker on the back of the subwoofer to turn on the system.
• Adjust the VOLUME control knob to set general system volume level
Fig. 2. Wiring diagram
Line in
Line out
Mic
Sound card
220V ~50 HzPOWER
ON
OFF
MIC
- BASS +
OUTPUT INTPUT
L
R
L
R

Operation manual
ENG
M S-10 8 5
19
9. SPECIFICATION
Notes:
1). The above specifications are only for reference.
2). The design and specification are subject to change without prior notice*.
3). Durability — 5 years.
Parameter, unit
Output power, W (RMS)
subwoofer
satellites
Speaker unit, inch
subwoofer
satellites
Supply voltage, V/Hz
Frequency range, Hz
subwoofer
satellites
Dimensions, mm
subwoofer
satellites
Weight, kg
Value
46 (total)
20
2 x 13
5
woofer 3
tweeter 1
AC 220/50
40-150
150-20 000
266 x 246 x 187
101 x 111 x 166
4.96
* Technical support is on www.sven.fi
8. TROUBLE SHOOTING
Problem
No power
No sound
Volume low
Distortion
Cause
The power plug connected improperly
The power switch doesn’t turn on
The volume potentiometer is at minimum position
The signal is connected improperly
Volume controls are at minimum position
Volume is too loud
Solution
Reconnect properly
Turn on the power switch
Turn the volume potentiometer properly
Connect properly
Adjust the volume controls properly
Adjust the volume controls accordingly

you want - we can
Мультимедийная акустическая
система 2.1
Модель: MS-1085
Импортер в России: ООО «СКАНДИТРЕЛ»,
111024, РФ, г. Москва,
ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России:
ООО «РТ-Ф», 105082, г. Москва,
ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите в
гарантийном талоне или на сайте www.sven.
Гарантийный срок: 12 мес.
Срок службы: 5 лет.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.
Модель: MS-1085
Постачальник/імпортер в Україні:
ТОВ «СВЕН Центр», 08400, Київська область,
м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31.
Призначення, споживчі властивості та відомості про
безпеку товару див. у керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті www.sven.
Гарантійний термін: 12 міс.
Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить.
Зберігати в сухому місці.
Виготовлено під контролем «Свен Скандинавія
Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15.
Зроблено в Китаї.
Produced under the control of Oy Sven Scandinavia Ltd.
15, Kotolahdentie, KOTKA, Finland, 48310.
Made in China.
M S-10 8 5
