Sven UP-L800E User manual

www.sven.
Источник бесперебойного
питания
UP-L800E
UP-L1000E
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

Источник бесперебойного
питания
RUS
Благодарим Вас за покупку источника бесперебойного питания торговой марки SVEN!
Перед эксплуатацией устройства внимательно ознакомьтесь с настоящим Руководством и сохра-
ните его на весь период использования.
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 2.0 (V 2.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом.
Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор
и издатель не несут никакой ответственности перед лицом или организацией за ущерб или
повреждения, произошедшие от информации, содержащейся в данном Руководстве.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте источник бесперебойного питания (ИБП), проследите за тем, чтобы
внутри коробки не остались какие-либо принадлежности. Проверьте ИБП на предмет по-
вреждений и в случае их выявления, обратитесь в фирму, осуществляющую доставку. Eсли
ИБП не функционирует, сразу же обратитесь к продавцу.
• Не включайте ИБП сразу же после внесения его в помещение из окружающей среды с ми-
нусовыми температурами. Распакованный источник бесперебойного питания необходимо
выдержать в условиях комнатной температуре не менее 4-х часов.
• Прежде чем устанавливать и использовать ИБП, внимательно ознакомьтесь с настоящим
Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка ИБП допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.
СОДЕРЖАНИЕ
RUS ............................................................................................................. 2
1. МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ ......................................... 3
2. КОМПЛЕКТНОСТЬ ................................................................................... 3
3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ........................................................................ 4
4. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ ............................................................ 5
5. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ............................................................... 7
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ............................................................. 8
UKR ............................................................................................................. 9
ENG ............................................................................................................ 17
Техническая поддержка размещена на сайте www.sven..
Здесь же Вы сможете найти обновленную версию данного Руководства.
2

RUS
UP-L800E
UP-L1000E
Руководство
по эксплуатации
1. МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ
Перед использованием ИБП обязательно ознакомьтесь с правилами безопасности:
• Если батарея, входящая в состав ИБП, полностью разряжена или ИБП не используется в
течение трех и более месяцев, необходимо также провести полную зарядку аккомулятор-
ной батареи (АКБ). Несоблюдение правил хранения батареи может привести к сокращению
срока её службы.
• Мощность подключаемой нагрузки не должна превышать номинальную мощность, указан-
ную в таблице технических характеристик.
• Устанавливайте ИБП в помещениях с контролируемой температурой, в месте с хорошей
вентиляцией. Во время работы температура корпуса может повышаться, что является нор-
мальным явлением.
• Не открывайте АКБ - в своем составе она содержит вещества, опасные для коди и глаз.
• Отключайте ИБП от сети перед подключением/отключением кабелей нагрузки для умень-
шения риска поражения электрическим током.
• При возникновении аварийной ситуации выключите ИБП и отсоедините кабель питания от сети.
• Категорически запрещается открывать корпус устройства – внутри высокое напряжение.
В случае возникновения каких-либо проблем обратитесь в сервисный центр. Перечень сер-
висных центров смотрите на сайте www.sven..
• Обслуживать ИБП должны только квалифицированные специалисты.
Категорически запрещается использовать ИБП при следующих условиях:
– вне помещений;
– в запыленных и содержащих легковоспламеняющийся газ помещениях;
– при температуре выше 40 и ниже 5 градусов по Цельсию;
– при уровне относительной влажности выше 90 %;
– под прямыми солнечными лучами или вблизи нагревательных приборов;
– в местах с недостаточной вентиляцией (охлаждением);
– в местах с повышенной вибрацией.
• В случае возникновения пожара используйте только порошковый огнетушитель; использо-
вание воды может привести к поражению электрическим током.
• Старайтесь устанавливать ИБП вблизи от сетевой розетки, тогда вам будет легче выклю-
чить устройство в случае необходимости.
Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение,
которое может вызвать поражение электрическим током.
2. КОМПЛЕКТНОСТЬ
• Источник бесперебойного питания (ИБП) — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
3

Источник бесперебойного
питания
RUS
3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Принцип работы
• Модели SVEN UP-L800E / UP-L1000E относятся к линейно-интерактивным источникам бес-
перебойного питания. Основное назначение – питание компьютера, монитора, периферийных
устройств, с потребляемой мощностью не превышающей мощность ИБП.
• ИБП имеет в своем составе автоматический стабилизатор напряжения. Он позволяет обе-
спечивать питание нагрузки при повышенном/пониженном напряжении сети (175-290V) без
перехода в режим работы от батари.
• Функция «автостарт» обеспечивает автоматическое включение ИБП (при нажатой кнопке
включения) при подаче электропитания.

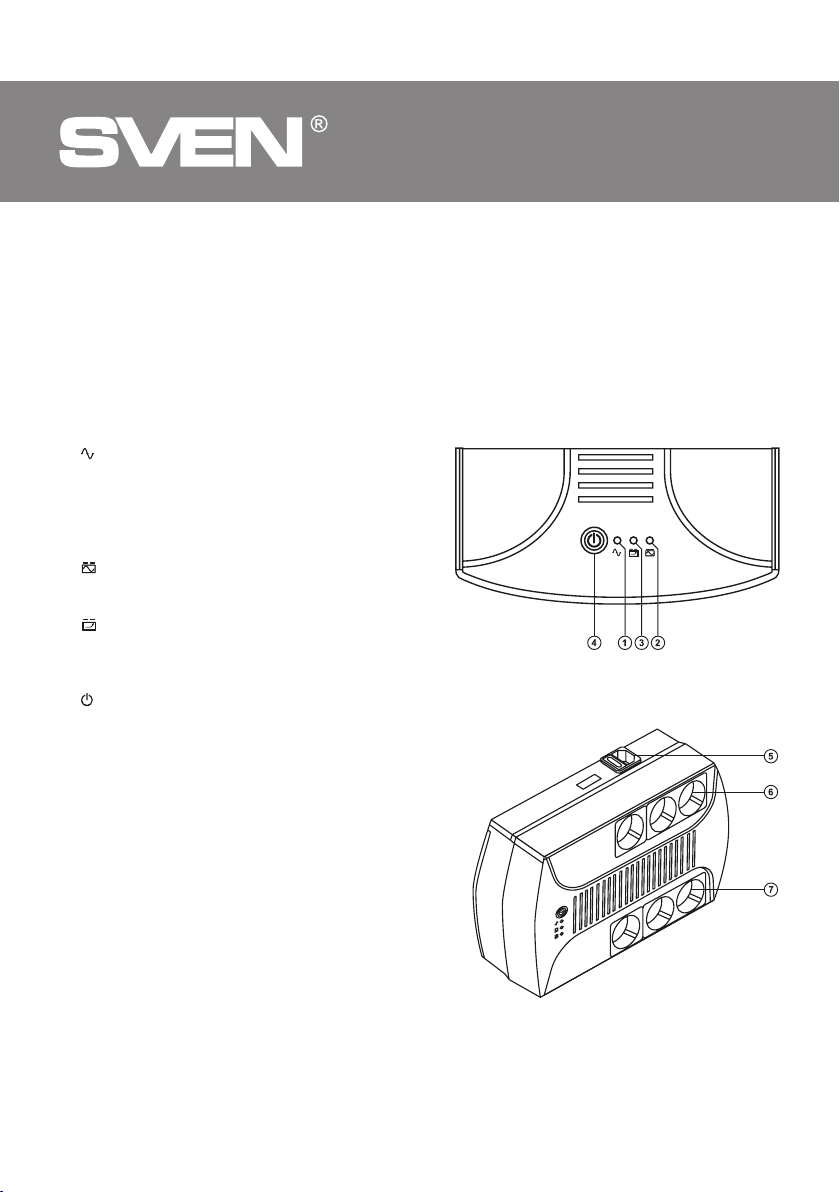

Описание
a : Индикатор работы ИБП от сети. Светит-
ся зеленым цветом при работе ИБП от сети,
напряжение которой находится в рамках диа-
пазона стабилизации, указанного в таблице
технических характеристик
b : Индикатор работы от батареи. Све-
тится непрерывно красным цветом при ра-
боте ИБП от батареи
c : Индикатор контроля заряда АКБ. Све-
тится желтым цветом, при работе ИБП от
сети, контроль заряда батареи: прерывис-
тое – заряд АКБ, постоянное – АКБ заряжен
d : Кнопка включение/выключение ИБП
e Розетка для подключения к сети с отсе-
ком для предохранителя
f Выходные розетки с функцией сетевого
фильтра
g Выходные розетки с функцией сетевого
фильтра, стабилизации и ИБП
Особенности
• 6 розеток : 3 с функцией стабилизации и
ИБП, и 3 с функцией сетевого фильтрa
• Форма выходного напряжения – аппрок-
симированная синусоида
• Микропроцессорное управление
• Защита от короткого замыкания, и пере-
грузки
• Светодиодная индикация режимов работы
• Время переключения режимов работы –
менее 10 мсек
• Функция «холодный старт»
• Отсутствие шума при работе
4
Рис.1.
Рис.2.

RUS
UP-L800E
UP-L1000E
Руководство
по эксплуатации
4. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
• Установите ИБП в выбранное Вами место с хорошей вентиляцией (свободное пространство
вокруг ИБП должно быть не менее 25 см).
• Перед первым использованиям ИБП необходимо провести подзарядку аккумуляторной
батареи в течение как минимум 12 часов (время до полного заряда может отличаться в зави-
симости от степени разряда АКБ). Для этого подключите ИБП к питающей сети без подклю-
чения нагрузки.
• К отключенному от питающей сети ИБП подключите устройства-потребители. Для этого
вставьте сетевые вилки потребителей в розетку(и) ИБП.
• Подключите сетевой кабель (из комплекта) к розетке e ИБП, к однофазной сети. При этом
на розетках f с сетевым фильтром появится напряжение питающей сети. В случае, если ба-
тарея разряжена, автоматически начнётся процесс заряда. Включите ИБП, нажав кнопку d.
При этом, с задержкой около 2 сек., раздастся звуковой сигнал и индикатор a загорится
зеленым цветом. На розетках g появится стабилизированное напряжение ~230 (-14/+10%).
• Включите подключенные устройства с помощью их выключателей (первым включите самое
мощное устройство и последним – самое маломощное).
• Отключение ИБП. Выключите потребители, а затем выключите ИБП, нажав кнопку d. При
этом, раздастся звуковой сигнал и индикатор a погаснет, а розетки g будут обесточены. Для
полного отключения ИБП необходимо отключить сетевой кабель от питающей сети.
Функция пуска «Холодный старт»
• Включать ИБП без подключения к сети можно с использованием функции «Холодный старт».
Предварительно выключите индивидуальными выключателями подключенные потребители.
Для включения ИБП нажмите кнопку d. При этом загорится индикатор c, прозвучит звуковой
сигнал и загорится индикатор b, на розетках g появится выходное напряжение. Включите
потребители в порядке уменьшения потребляемой мощности.
Примечание. Не рекомендуется использовать функцию пуска «Холодный старт» при
подключенной большой нагрузке.
Звуковая сигнализация и защита
• В момент перехода на режим работы от АКБ (при пропадании напряжения сети) ИБП подает
короткий звуковой сигнала и загорается индикатор b. Далее, при работе от батарей, звуковые
сигналы подаются каждые 5 сек. до момента выключения ИБП.
• При большой нагрузке (110%) ИБП подает частые прерывистые предупредительные звуко-
вые сигналы в течение 30 сек., затем автоматически отключает нагрузку.
Важно! ИБП предназначен для питания только компьютера и монитора, поэтому воз-
держитесь от подключения к нему таких периферийных устройств, как лазерный прин-
тер и пр. устройств с значительной потребляемой мощностью. Помните, что в случае
отключения электросети, время питания от батареи зависит от потребляемой мощно-
сти подключенного оборудования и состояния АКБ. За это время следует сохранить
все открытые документы и выключить компьютер, после чего, также выключить ИБП.
Примечание:
• В случае, если ИБП не используется длительное время, отключайте его от сети.
Следует заряжать батарею раз в три месяца, для чего подключите ИБП к питающей
сети на 12 часов. Дополнительно ознакомьтесь с инструкцией производителя батареи
по уходу за ней.
5

Источник бесперебойного
питания
RUS
6
Условия хранения
• Температурный режим и влажность помещения, где предполагается установка ИБП, долж-
ны соответствовать нормам, указанным в таблице «Технические характеристики».
• ИБП должен храниться с полностью заряженной аккумуляторной батареей.
• Условия хранения батарей должны соответствовать требованиям производителя батарей.
Замена входного предохранителя
Для замены входного предохранителя ИБП, отключите кабель питания (рис. 3) и аккуратно от-
кройте контейнер с предохранителями (рис. 4).
Ближний предохранитель в контейнере – запасной, дальний – основной. Извлеките снача-
ла основной (дальний) и проверьте целостность проводника. При необходимости замените
на запасной (в ближнем лотке) или на аналогичный (6,3А/250V).
Рис.3. Рис.4.

RUS
UP-L800E
UP-L1000E
Руководство
по эксплуатации
5. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Проблема Причина Решение
ИБП подключен к сети,
но индикатор заряда
батареи не горит.
1. Кабель питания ИБП
ненадежно подсоединен.
2. Сгорел входной
предохранитель.
1. Проверьте качество
подключения ИБП к сети.
2. Замените предохранитель.
ИБП издает звуковые
сигналы и работает
в автономном режи-
ме, при нормальном
напряжении сети.
1. ИБП обнаружил провалы
или выбросы во входном
напряжении и перешел
в резервный режим.
2. Плохой контакт в цепях
подключения ИБП к сети.
3. Сработал входной
предохранитель.
1. Явление нормальное. ИБП
защищает оборудование от сбоев
напряжения в сети электропитания.
2. Проверьте качество подключения
ИБП к сети.
3. Замените предохранитель.
ИБП работает от сети,
но в режиме работы от
АКБ не работает.
1. Батарея сильно разря-
жена.
2. Батарея неисправна.
3. Требуется ремонт ИБП.
1. Отключите всё оборудование
и полностью зарядите батарею.
2. Обратитесь в сервисный центр
для замены батареи.
3. Обратитесь в сервисный центр.
ИБП издает частые
звуковые сигналы при
работе от сети.
Перегрузка. Отключите часть подключенной
нагрузки.
ИБП не обеспечивает
ожидаемое время рабо-
ты от АКБ или отключа-
ется.
1. Батарея сильно
разряжена.
2. Батарея неисправна.
1. Отключите всё оборудование
и полностью зарядите батарею.
2. Обратитесь в сервисный центр
для замены батареи.
Если ни один из указанных выше способов не решает проблему, обратитесь за професси-
ональной консультацией на горячую линию [email protected] или в ближайший сервисный
центр. Не ремонтируйте ИБП самостоятельно.
7

Источник бесперебойного
питания
RUS
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения Значение
UP-L800E
Значение
UP-L1000E
Мощность полная, ВА 800 1000
Мощность активная, Вт 400 510
Срабатывание защиты при перегрузке,
% от номинальной мощности 110
Входное напряжение, В ~175 – 290 (± 3 %)
Выходное напряжение, В ~230 (-14/+10%)
Частота, Гц (вход/выход) 50/50
Число фаз 1
Режим работы Непрерывный
Форма выходного
напряжения
Режим стабилизации Синусоида
Режим работы от батареи Аппроксимированная синусоида
Защита Режим стабилизации От перегрузки, КЗ
Режим работы от батареи От разряда, перегрузки, КЗ
Тип охлаждения Пассивное
Звуковые сигналы Вкл./выкл., работа от батареи,
перегрузка
Время переключения, мс ≤ 10
Батарея: внутреннее рас-
положение (поставляется
в комплекте ИБП)
Тип Необслуживаемые герметичные
свинцово-кислотные аккумуляторы
Напряжение, В 12
Емкость, А*ч 7 9
Температура окружающей среды в рабочем режиме, °С от 5 до 40
Относительная влажность, % 10 ~ 90, без конденсации
Размеры, мм 185 × 95 × 280
Вес, кг 4,7 5,9
Примечания:
• Приведенные технические характеристики справочные и не могут служить основани-
ем для претензий.
Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические харак-
теристики и комплектность могут быть изменены без предварительного уведомления.
8

www.sven.
Джерело безперебійного
живлення
UP-L800E
UP-L1000E
КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

Джерело безперебійного
живлення
UKR
Дякуємо Вам за купівлю джерела безперебійного живлення торгової марки SVEN!
Перед експлуатацією пристрою уважно ознайомтеся з Керівництвом користувача і збережіть
його на весь період використання.
АВТОРСЬКЕ ПРАВО
© 2018. SVEN PTE. LTD. Версія 2.0 (V 2.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.
ТОРГОВІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідпо-
відності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть
жодної відповідальності перед особою або організацією за збитки або ушкодження, завда-
ні інформацією, що міститься у цьому Керівництві.
РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
• Акуратно розпакуйте джерело безперебійного живлення (ДБЖ) і простежте за тим, щоб
усередині коробки не залишилося яке-небудь приладдя. Перевірте ДБЖ на предмет пош-
коджень і у випадку їх виявлення зверніться у фірму, що здійснює доставку; якщо ДБЖ не
функціонує, відразу ж зверніться до продавця.
• Не вмикайте ДБЖ одразу після того, як внесли його в приміщення, якщо надворі міну-
сова температура. Розпаковане ДБЖ необхідно витримати в умовах кімнатної темпера-
тури не менше 4-х годин.
• Перед експлуатацією ДБЖ уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.
• Перевезення і транспортування ДБЖ допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.
ЗМІСТ
RUS ............................................................................................................. 2
UKR ............................................................................................................. 9
1. ЗАХОДИ БЕЗПЕКИ ТА ЗАСТЕРЕЖЕННЯ ...................................................... 11
2. КОМПЛЕКТНІСТЬ ................................................................................... 11
3. ТЕХНІЧНИЙ ОПИС .................................................................................. 12
4. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ ............................................................. 13
5. УСУНЕННЯ НЕСПРАВНОСТЕЙ ................................................................... 15
6. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .................................................................... 16
ENG ............................................................................................................ 17
Технічна підтримка розміщена на сайті www.sven..
Також тут Ви зможете знайти оновлену версію цього Керівництва.
10

UKR
Керівництво з експлуатації UP-L800E
UP-L1000E
1. ЗАХОДИ БЕЗПЕКИ ТА ЗАСТЕРЕЖЕННЯ
Перед використанням ДБЖ обов’язково ознайомтеся з правилами безпеки:
• Якщо батарея, що входить до складу ДБЖ, повністю розряджена або ДБЖ не використо-
вувалось протягом трьох і більше місяців, необхідно також провести повну зарядку акуму-
ляторної батареї (АКБ). Недотримання правил зберігання батареї може призвести до скоро-
чення терміну її служби.
• Потужність навантаження, що підключається, не повинна перевищувати номінальну потуж-
ність, зазначену в таблиці технічних характеристик.
• Встановлюйте ДБЖ в приміщеннях з контрольованою температурою, в місці з хорошою вен-
тиляцією. Під час роботи температура корпусу може підвищуватися, що є нормальним явищем.
• Не відкривайте АКБ - в своєму складі вона містить речовини, небезпечні для шкіри та очей.
• Вимикайте ДБЖ від мережі перед підключенням/відключенням кабелів навантаження для
зменшення ризику ураження електричним струмом.
• При виникненні аварійної ситуації вимкніть ДБЖ і від’єднайте кабель живлення від мережі.
• Категорично забороняється відкривати корпус пристрою – всередині висока напруга.
У разі виникнення будь-яких проблем зверніться до сервісного центру. Перелік сервісних цен-
трів дивіться на сайті www.sven..
• Обслуговувати ДБЖ повинні тільки кваліфіковані фахівці.
Категорично забороняється використовувати ДБЖ в таких умовах:
– поза межами приміщення;
– у запилених приміщеннях і приміщеннях, що містять легкозаймистий газ;
– якщо температура понад 40 і нижче 5 градусів за Цельсієм;
– якщо рівень вологості понад 90%;
– під прямим сонячним світлом або поблизу нагрівальних елементів;
– у місцях з підвищеною вібрацією.
• У разі пожежі використовуйте тільки порошковий вогнегасник, використання води може
призвести до ураження електричним струмом.
• Намагайтеся встановлювати ДБЖ неподалік від мережевої розетки, тоді вам легко буде
вимкнути пристрій у разі потреби.
Увага! Усередині корпусу на елементах без ізоляції є висока напруга, що може призве-
сти до ураження електричним струмом.
2. КОМПЛЕКТНІСТЬ
• Джерело безперебійного живлення (ДБЖ) – 1 шт.
• Керівництво користувача – 1 шт.
• Гарантійний талон – 1 шт.
11

Джерело безперебійного
живлення
UKR
3.ТЕХНІЧНИЙ ОПИС
Принцип роботи
• Моделi SVEN UP-L800E, UP-L1000E відносяться до лінійно-інтерактивних джерел безпе-
ребійного живлення. Основне призначення – живлення комп’ютера, монітора, периферійних
пристроїв, зі споживаною потужністю, що не перевищує потужність ДБЖ.
• ДБЖ має в своєму складі автоматичний стабілізатор напруги. Він дає змогу забезпечувати
живлення навантаження при підвищеній/зниженій напрузі мережі (175-290V) без переходу в
режим роботи від батареї.
• Функція «автостарт» забезпечує автоматичне увімкнення ДБЖ (утримуючи кнопку включен-
ня) при подачі електроживлення.
Опис
a : Індикатор роботи безперебійного жи-
влення від мережі. Світиться зеленим кольо-
ром при роботі безперебійного живлення від
мережі, напруга якого знаходиться в рамках
діапазону стабілізаціі, зазначеного в таблиці
технічних характеристик
b : Індикатор роботи від батареї. Постій-
но світиться червоним кольором при роботі
ДБЖ від батареї
c : Індикатор контролю заряду АКБ. Сві-
тіння жовтим кольором, при роботі ДБЖ, від
мережі, контроль заряду батареї: перери-
вчасте – заряд АКБ, постійне – АКБ заряджена
d : Кнопка вмикання/вимикання ДБЖ
e Розетка для підключення до мережі елек-
троживлення 230В, 50Гц з відсіком для запо-
біжника
f Вихідні розетки з функцією мережевого
фільтра
g Вихідні розетки з функцією мережевого
фільтра, стабілізації і ДБЖ
Особливості
• 6 розеток: 3 з функцією стабілізації і ДБЖ, і
3 з функцією мережевого фільтра
• Форма вихідної напруги – апроксимова-
на синусоїда
• Мікропроцесорне управління
• Захист від короткого замикання, і пере-
вантаження
• Світлодіодна індикація режимів роботи
• Час перемикання режимів роботи – менше
10 мсек
• Функція «холодний старт»
• Відсутність шуму при роботі
12
Мал. 1.
Мал.2.

UKR
Керівництво з експлуатації UP-L800E
UP-L1000E
4. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
• Встановіть ДБЖ в вибраному Вами добре провітрюваному місці (вільний простір навколо
ДБЖ повинний бути не менше 25 см).
• Перед першим використанням ДБЖ необхідно провести підзарядку акумуляторної батареї
протягом як мінімум 12 годин (час до повного зарядження може відрізнятися в залежності сту-
пеня розрядження АКБ). Для цього підключіть ДБЖ до мережі живлення без підключення на-
вантаження.
• До відключеного від мережі живлення ДБЖ підключіть пристрої-споживачі. Для цього встав-
те мережеві вилки споживачів в розетку (и) ДБЖ.
• Підключіть мережевий кабель, що йде в комплекті до розетки e ДБЖ, до однофазної мережі.
При цьому на розетках f з мережевим фільтром з’явиться напруга мережі живлення. У разі,
якщо батарея розряджена, автоматично почнеться процес зарядження. Увімкніть ДБЖ, натис-
нувши кнопку d. При цьому, з затримкою близько 2 сек., пролунає звуковий сигнал та індика-
тор a стане зеленим. В розетках g з’явиться стабілізована напруга ~ 230 (-14 / + 10%).
• Увімкніть підключені пристрої за допомогою їх вимикачів (першим увімкніть найбільш потужний
пристрій, а останнім – найменш понужний).
• Вимкнення ДБЖ. Вимкніть споживачі, а потім вимкніть ДБЖ, натиснувши кнопку d. При цьому,
пролунає звуковий сигнал і індикатор a згасне, а розетки g будуть знеструмлені. Для повного
вимкнення ДБЖ необхідно відключити мережевий кабель від мережі живлення.
Функція пуску «Холодний старт»
• Вмикати ДБЖ без підключення до мережі можна за допомогою функції «Холодний старт».
Попередньо вимкніть індивідуальними вимикачами підключені споживачі. Для вмикання ДБЖ
натисніть кнопку d. При цьому загориться індикатор c, пролунає звуковий сигнал і загорить-
ся індикатор b, в розетках g з’явиться вихідна напруга. Увімкніть споживачі в порядку змен-
шення споживаної потужності.
Примітка. Не рекомендовано використовувати функцію пуску «Холодний старт» при під-
ключеному великому навантаженні.
Звукова сигналізація і захист
• У момент переходу на режим роботи від АКБ (при зникненні напруги мережі) ДБЖ подає
короткий звуковий сигнал і загоряється індикатор b. Далі, при роботі від батарей, звукові сиг-
нали подаються кожні 5 сек. до моменту вимикання ДБЖ.
• При великому навантаженні (110%) ДБЖ подає часті переривчасті попереджувальні звукові
сигнали протягом 30 сек., потім автоматично відключає навантаження.
Важливо! ДБЖ призначений для живлення тільки комп’ютера і монітора, тому утри-
майтеся від підключення до нього таких периферійних пристроїв, як лазерний прин-
тер та ін. пристроїв зі значною споживаною потужністю. Пам’ятайте, що в разі відклю-
чення електромережі, час живлення від батареї залежить від споживаної потужності
підключеного обладнання і стану АКБ. За цей час слід зберегти всі відкриті документи
і вимкнути комп’ютер, після чого, також вимкнути ДБЖ.
Примітка:
• У разі, якщо ДБЖ не використовується тривалий час, відключайте його від мережі.
Слід заряджати батарею раз на три місяці, для чого підключіть ДБЖ до мережі живлення
на 12 годин. Додатково ознайомтесь з інструкцією виробника батареї по догляду за нею.
13

Джерело безперебійного
живлення
UKR
Умови зберігання
• Температурний режим та вологість приміщення, де передбачається встановлення ДБЖ, по-
винні відповідати нормам, зазначеним у таблиці «Технічні характеристики».
• ДБЖ потрібно зберігати з повністю зарядженою акумуляторною батареєю.
• Умови зберігання батарей повинні відповідати вимогам виробника батарей.
Заміна вхідного запобіжника
Для заміни вхідного запобіжника ДБЖ, витягніть штекер (мал. 3) і обережно відкрийте контей-
нер з запобіжниками (мал. 4).
Запобіжник, що знаходиться ближче в контейнері – запасний, той, що подалі – основний. Вий-
міть спочатку основний (дальній) і перевірте цілісність провідника. При необхідності замініть на
запасний (в ближньому лотку) або на аналогічний (6,3А/250V).
Мал.3. Мал.4.
14

UKR
Керівництво з експлуатації UP-L800E
UP-L1000E
5. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Несправність Причина Спосіб усунення
ДБЖ підключений до ме-
режі, але індикатор заря-
ду батареї не горить.
1. Кабель живлення ДБЖ нена-
дійно приєднаний.
2. Згорів вхідний запобіжник.
1. Перевірте якість підключен-
ня ДБЖ до мережі.
2. Замініть запобіжник.
ДБЖ подає звуковий
сигнал і працює в
автономному режимі,
при нормальній напрузі
мережі.
1. ДБЖ виявив провали або
викиди у вхідній напрузі та пе-
рейшов до резервного режиму.
2. Поганий контакт в ланцюгах
підключення ДБЖ до мережі.
3. Спрацював вхідний запобіжник.
1. Явище нормальне. ДБЖ
захищає обладнання від
збоїв напруги в мережі елек-
троживлення.
2. Перевірте якість підключення
ДБЖ до мережі.
3. Замініть запобіжник.
ДБЖ працює від мережі,
але в режимі роботи від
АКБ не працює.
1. Батарея сильно розряджена.
2. Батарея несправна.
3. Потребує ремонту ДБЖ.
1. Вимкніть все обладнання
і здійсніть повну зарядку
батареї.
2. Зверніться до сервісного
центру для заміни батареї.
3. Зверніться до сервісного
центру.
ДБЖ видає часті звукові
сигнали при роботі від
мережі.
Перевантаження. Вимкніть частину підключеного
навантаження.
ДБЖ не забезпечує очі-
куваний час роботи
від АКБ або вимикається.
1. Батарея сильно розряджена.
2. Батарея несправна.
1. Вимкніть все обладнання
і здійсніть повну зарядку
батареї.
2. Зверніться до сервісного
центру для заміни батареї.
Якщо жоден із зазначених вище способів не вирішує проблему, зверніться за професійною
консультацією на гарячу лінію suppor[email protected] або до найближчого сервісного центру. Не ре-
монтуйте ДБЖ самостійно.
15

Джерело безперебійного
живлення
UKR
6. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Характеристики та одиниці виміру Значення
UP-L800E
Значення
UP-L1000E
Потужність повна, ВА 800 1000
Потужність активна, Вт 400 510
Спрацьовування захисту при перевантаженні,% від
номінальної потужності 110
Вхідна напруга, В ~175 – 290 (± 3 %)
Вихідна напруга, В ~230 (-14/+10%)
Частота (вхід / вихід), Гц 50/50
Кількість фаз 1
Режим роботи Безперервний
Форма вихідної напруги Режим стабілізації Синусоїда
Режим роботи від батареї Апроксимована синусоїда
Захист Режим стабілізації Від перевантаження, КЗ
Режим роботи від батареї Від розряду, перевантаження, КЗ
Тип охолодження Пасивне
Звукові сигнали Увімк. / Вимк., робота від батареї,
перевантаження
Час перемикання, мс ≤ 10
Батарея: внутрішнє
розташування (постав-
ляється в комплекті ДБЖ)
Тип Не обслуговувані герметичні свин-
цево-кислотні акумулятори
Напруга, В 12
Ємність, А*ч 7 9
Температура навколишнього середовища в робочому
режимі, °С від 5 до 40
Відносна вологість, % 10 ~ 90, без конденсації
Розміри, мм 185 × 95 × 280
Вага, кг 4,7 5,9
Примітки:
• Наведені технічні характеристики довідкові і не можуть служити підставою для пре-
тензій.
• Продукція ТМ SVEN постійно удосконалюється. З цієї причини технічні характеристики
і комплектність можуть бути змінені без попереднього повідомлення.
16

www.sven.
Uninterrupted power
supply
UP-L800E
UP-L1000E
OPERATION
MANUAL

Uninterruptible
Power Supply
ENG
Congratulations on your purchase of the Sven uninterruptible power supply!
It is important that you carefully read the information contained in this Manual and keep it for future
reference.
COPYRIGHT
© 2018. SVEN PTE. LTD. Version 2.0 (V 2.0).
This Manual and information contained in it are protected by copyright.
All rights reserved.
TRADEMARKS
All trademarks are the property of their respective owners.
LIMITATION OF LIABILITY
Despite the eorts undertaken to make the Manual more accurate, some inconsistencies can be met
in the text. The information in this Manual is presented on an "as is" basis. The author and the pub-
lisher shall not be responsible to any person or entity with respect to loss or damages in connection
with or arising from the information contained in this Manual.
RECOMMENDATIONS FOR BUYERS
• Carefully unpack the product, check if there are any accessories left in the box. Check the device
for any damages. If you note that the product has been damaged during transportation, contact the
carrier; if the product does not function, immediately contact the seller.
• Do not switch on the device right after bringing it indoors from the environment with sub-zero
temperatures. Hold the unpacked product at least 4 hours at room temperature.
• Prior to installation and operation of the device carefully read the information contained in this
Manual and keep it for future reference.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer equipment.
CONTENTS
RUS ............................................................................................................. 2
UKR ............................................................................................................. 9
ENG ............................................................................................................ 17
1. SAFETY PRECAUTIONS............................................................................. 19
2. PACKAGE CONTENTS............................................................................... 19
3. TECHNICAL DESCRIPTION ........................................................................20
4. CONNECTION AND OPERATION ..................................................................21
5. TROUBLESHOOTING ................................................................................22
6. TECHNICAL SPECIFICATIONS .....................................................................23
Technical support is on www.sven..
18

ENG
Operation Manual
UP-L800E
UP-L1000E
1. SAFETY PRECAUTIONS
Prior to operation be sure to carefully read the safety instructions:
• If the battery part of the UPS is completely discharged, and the UPS has been out of use for
three and more months, charge the battery to the maximum level. Non-compliance with battery
storage procedures will decrease battery operation time and life.
• The connected load power shall not exceed the rated power identied in the table of the technical
specications.
• Place the UPS in well-ventilated premises with controlled temperature. During operation the tem-
perature of the housing may increase, which is normal.
• Do not attempt to open the battery - in its composition it contains substances that are dangerous
for the skin and eyes.
• Unplug the UPS from the mains prior to connection/disconnection of the power load cables to reduce
the risk of electric shock.
• In case of emergency, turn o the UPS and disconnect the mains power supply cable.
• It is strictly forbidden to open the device housing – high voltage inside.
• In case of any problems occurred, contact the Customer Service. For the list of Customer Service
oces, visit website www.sven..
• All UPS repairs and service should be performed by qualied personnel.
Never operate the UPS:
– outdoors;
– in dusty environment or environment containing highly inammable gas;
– at temperature higher than 40°C or lower than 5°C;
– at relative humidity level higher than 90%;
– in direct sunlight or next to heating elements;
– in locations with insucient ventilation (cooling);
– in vibration places.
• In case of re use only powder re extinguisher, as using water can cause electric shock.
• Try to install the UPS in proximity to power supply, in such way it will be easier to unplug the device
if necessary.
Attention! There is high voltage on the non-isolated elements inside the housing, which may
cause an electric shock.
2. PACKAGE CONTENTS
• Uninterrupted power supply (UPS) — 1 pc.
• Operation Manual — 1 pc.
• Warranty card – 1 pc.
3. TECHNICAL DESCRIPTION
Principle of operation
• SVEN UP-L800E, UP-L1000E models refer to line-interactive uninterrupted power supply units.
The device is mainly designed for power supply of computers, monitors, hardware peripherals with
input power not exceeding the UPS capacity.
• UPS is equipped with an automatic voltage regulator. It provides power load at increased/reduced
mains voltage (175-290V) without transition to battery mode operation.
• ”Auto Start” function ensures activation of the device in automatic mode (with ON button pressed)
under supply of power.
19

Uninterruptible
Power Supply
ENG
Description
a : UPS mains Indicator. The indicator turns green when the UPS is connected to the mains with
voltage, which range is specified in the table of the technical specifications
b : Battery mode indicator. The indicator turns red and remains steady when the UPS is connected to the
battery
c : Battery charge control indicator. The indicator turns yellow when the UPS is connected to the
mains, battery charge control: intermittent light – the battery is being charged, continuous light – the battery
is charged
d : UPS ON/OFF button
e 230 B, 50 Hz mains outlet with compartment
for fuse
f Output outlets with power-line filter function
g Output outlets with functions of power-line
filter, voltage regulator and UPS
Features
• 6 outlets: 3 with function of voltage regulator
and UPS and 3 with power-line lter function
• Output waveform – sine wave
• Microprocessor control
• Short circuit and over-current protection
• LED indication of operation modes
• Operation mode change time – less than10 ms
• "Cold Start" function
• No noise generated by operation
4. CONNECTION AND OPERATION
• Install the UPS to the chosen location with proper venti-
lation (the free area around the UPS shall be at least 25 cm).
• Prior to the rst use, recharge the battery for 12 hours
as minimum (the time of full charge may dier depending
on the battery discharge level). For this, connect the UPS
to the mains power supply line without load.
• Connect the consuming devices the UPS unplugged
from the mains. For this, insert the power plugs of the
consuming devices into the UPS outlet(s).
• Connect the supplied power cable to the single-phase
mains. In this case, the supply mains voltage is generated on the outlets f equipped with power-line
lters. If the battery is discharged, the charging process will start automatically. Turn on the UPS by
pressing button d. In this case, with a delay of about 2 seconds, a beep will sound and the indicator (1)
will turn green. Stabilized voltage ~230 (-14/+10%) will be generated on the outlets g.
• Turn on the connected devices using their switches (rst turn on the most powerful device and last - the
least powerful one).
• UPS disconnection. Turn o the consuming devices, and then turn o the UPS by pressing button d.
At this, an acoustic signal is generated, the indicator goes out, the outlets g are de-energized. In order
to nish the shut down process, disconnect the power cable from the mains.
20
Fig. 1.
Fig. 2.
