Sicherheitshinweise
3
1Sicherheitshinweise
Lesen Sie diese Bedienungsanleitung sorgfältig durch.
Bestimmungsgemäße Verwendung
Diese Funkgeräte sind geeignet für die Kommunikation mit anderen Funkgeräten gleichen Standards. Jede andere Verwendung gilt
als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem
Fall selbst und führen Sie keine eigenen Reparaturversuche durch.
Verwendungsbereich
Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrah-
lung. Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen.
Netzteil
Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil mit der Nr. CSD0750200G, da andere Netzteile die
Funkgeräte zerstören können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegen-
stände versperren.
Aufladbare Akkus
Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige
Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.
Medizinische Geräte
Achtung: Benutzen Sie die Funkgeräte nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht
völlig ausgeschlossen werden. Funkgeräte können in Hörgeräten einen unangenehmen Brummton verursachen.
Entsorgung
Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers
(z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen
dürfen! Nach dem Elektro− und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro−
und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.
Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammel-
stellen, die entsprechende Behälter bereitstellen.
Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.
2Funkgeräte in Betrieb nehmen
Sicherheitshinweise
Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.
Verpackungsinhalt prüfen
WTC670 WTC673 WTC670 WTC673
Funkgeräte: 2 3 Gürtelclips: 2 3
Netzteile: 1 1 Bedienungsanleitungen: 1 1
Akkus: 6 9

Funkgeräte in Betrieb nehmen
4
Akkus einlegen
Öffnen Sie das Akkufach. Legen Sie die Akkus in das geöffnete Akkufach ein.
Verwenden Sie nur Akkus des Typs 1,2 V AAA NiMH. Achten Sie auf die richtige Polung! Schließen Sie das Akkufach.
Entfernen Sie gegebenenfalls vorher den Gürtelclip Seite 5.
Funkgeräte direkt aufladen
Schließen Sie das Netzteil an die Headset−/Ladebuchse des Funkgeräts an. Verwenden Sie aus Sicherheitsgründen nur das mitge-
lieferte Netzteil.
Laden Sie die Funkgeräte vor der ersten Inbetriebnahme für mindestens 10 Stunden. Verwenden Sie die Funkgeräte
nicht während des Aufladens.
Netzsteckdose
Der aktuelle Akkuladezustand wird im Display angezeigt:
voll leer Gerät geht aus
Sobald die Anzeige im Display blinkt und drei Warntöne zu hören sind, muss das Funkgerät aufgeladen werden.

1
Bedienelemente
5
Gürtelclip anbringen / entfernen
Schieben Sie den Gürtelclip von oben in die Führung, bis er hörbar einrastet. Um den
Gürtelclip wieder zu entfernen, heben Sie die Befestigungslasche mit dem Fingernagel
etwas an und schieben den Gürtelclip nach oben.
Energiesparmodus
Ihr Funkgerät ist mit einem Energiesparmodus ausgestattet, um die Lebensdauer Ihrer Batterien zu verlängern. Wenn Sie 4 Sekun-
den lang keine Taste am Funkgerät drücken, wird der Energiesparmodus eingeschaltet. Sobald Sie eine Taste drücken oder ein
Signal empfangen, wird der Energiesparmodus ausgeschaltet.
3Bedienelemente

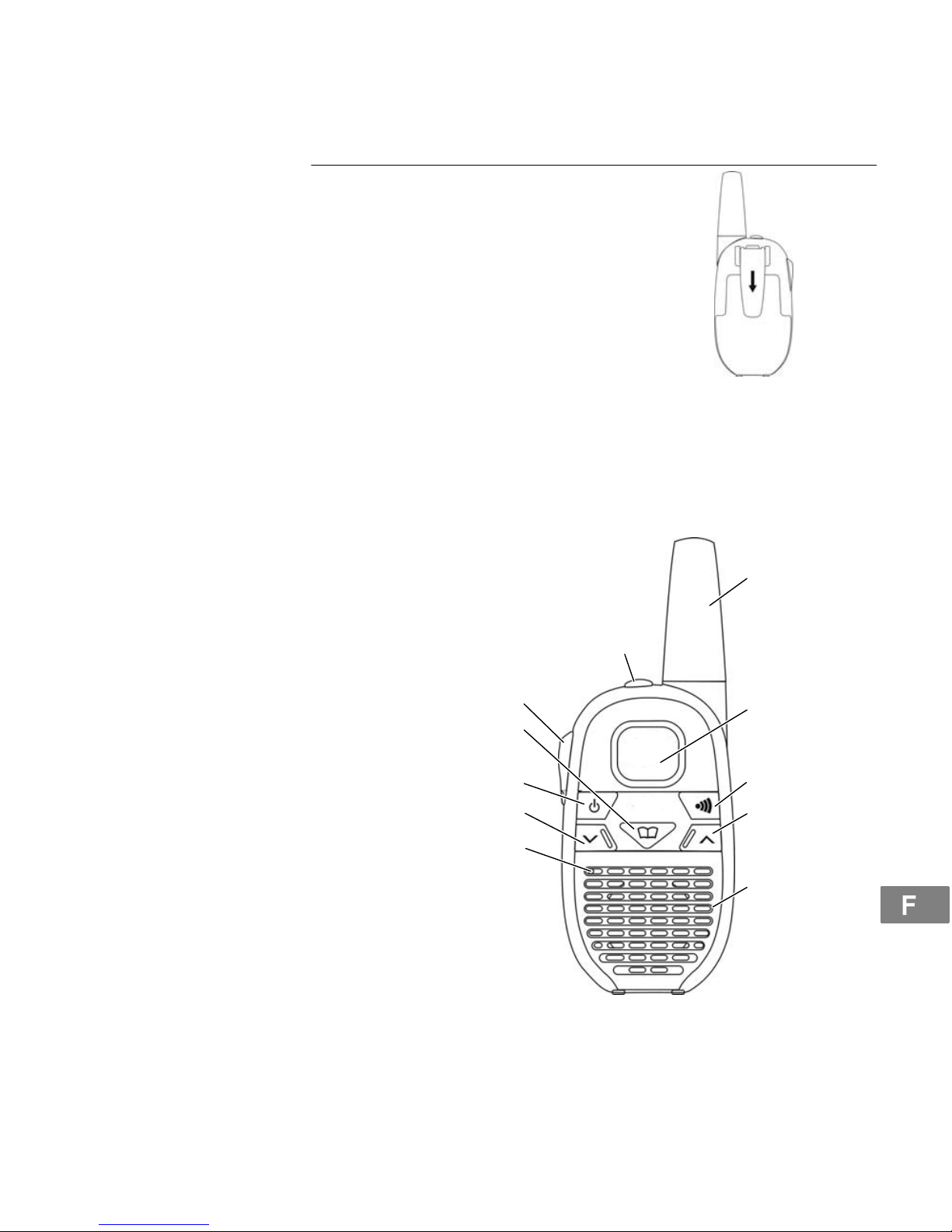

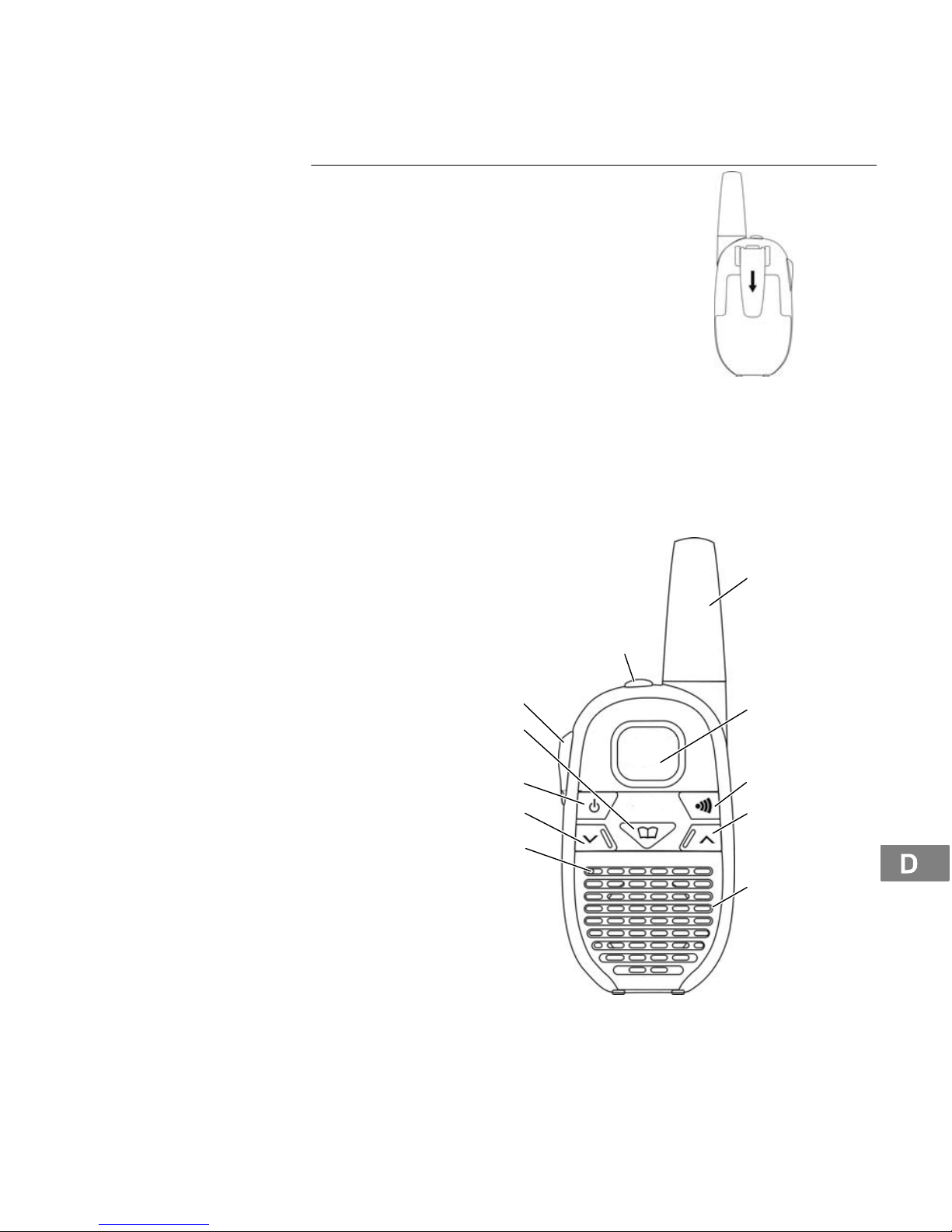

Die Merkmale und Funktionen Ihres Funkgeräts sind in den untenstehenden Abbildungen dargestellt.
Funkgerät
1 Headset−/Ladebuchse
2 Antenne
3 Display
4 Rufton senden
5 Lautstärke + / Einstellung aufwärts
6 Lautsprecher
7 Mikrofon
8 Lautstärke − / Einstellung abwärts
9 Gerät Ein / Aus
10 Menü / Tastensperre
11 PTT−Taste
1
2
3
4
5
8
9
10
7
11
6

2
Wie bediene ich meine Funkgeräte?
6
Display
1 Kanalsuche
2 Tastensperre aktiviert
3 CTCSS Code
4 Antenne und
Empfangssignalindikator
5 Lautstärkeeinstellung
6 Akkukapazität
7 Monitor-Funktion
8 VOX−Mode
9 Kanal
4Wie bediene ich meine Funkgeräte?
Darstellungsweise in der Bedienungsanleitung
PAbgebildete Taste drücken
aPAbgebildete Taste gedrückt halten
bPAbgebildete Taste loslassen
[y]Displayanzeige
ðIn das Mikrofon sprechen
Funkgeräte ein−/ausschalten
aVFunkgerät einschalten
Die Displaybeleuchtung geht kurz an und ein Signalton ist zu hören. Anschließend werden alle zur Verfügung stehenden
Displaysymbole kurz angezeigt, ON" erscheint und dann der zuletzt eingestellte Kanal.
aVFunkgerät ausschalten
Die Displaybeleuchtung geht kurz an. OF" erscheint und ein Signalton ist zu hören.
Sollten Sie das Funkgerät längere Zeit nicht benutzen, empfehlen wir die Akkus zu entnehmen.
Lautstärkeregelung
X/Ylauter oder leiser (7 Stufen)
Im Display zeigt die Anzahl der senkrechten Striche die eingestellte Lautstärke an.
12
4
5
6
7
3
9
8

3
4
Wie bediene ich meine Funkgeräte?
7
Senden und Empfangen
Senden
Wenn Sie die Taste Pgedrückt halten, wird das Displaysymbol angezeigt. Beim Loslassen der Taste Pertönt ein Si-
gnalton, siehe auch Seite 9.
aP, ðSenden
Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund entfernt und sprechen Sie mit normaler Lautstärke. Um mit anderen
Teilnehmern zu sprechen, müssen alle Funkgeräte auf den gleichen Kanal eingestellt sein.
Empfangen
Sobald das Gerät eingeschaltet ist, ist es empfangsbereit. Wenn Sie ein Funksignal empfangen, wird das Displaysymbol ange-
zeigt.
bPEmpfangen
Sie können keine Funksignale empfangen, wenn Sie die Taste Pgedrückt halten.
Kanalwahl
PMR446 (Private Mobil Radio) Funkgeräte können überall in Europa anmelde− und gebührenfrei benutzt werden. Es sind 8 Funkka-
näle im Frequenzbereich von 446.000 MHz bis 446.100 MHz freigegeben.
¤, X/Y, PKanal auswählen und bestätigen
Jeder Vorgang wird automatisch abgebrochen, wenn innerhalb von 5 Sekunden keine Einstellung erfolgt.
Kanal Frequenz (MHz) Kanal Frequenz (MHz)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375
CTCSS1(Rufcodierungen) wählen
Es stehen 38 analoge (CTCSS 1 − 38) Codierungen je Kanal zur Verfügung. Funkteilnehmer können nur miteinander kommunizie-
ren, wenn Funkkanal und Rufcodierung an den Geräten übereinstimmen.
Die Rufcodierung wird als nicht hörbares Signal mit der normalen Sprachnachricht mitgesendet. Bei dem Empfänger wird die
Sprache nur dann auf den Lautsprecher übertragen, wenn der eingestellte Kanal und die Rufcodierung mit den empfangenen
Daten (Einstellungen vom Sender) identisch sind. Sollte zufälligerweise auf demselben Kanal ein anderer Teilnehmer dieselbe
Rufcodierung verwenden, wechseln Sie bitte mit Ihrem Gespächspartner auf einen freien Kanal.
2 x ¤Einstellungsmodus CTCSS−Code aktivieren
X/Y, PRufcodierung auswählen und bestätigen
1CTCSS: Continous Tone Coded Squelch System = Selektivruf

Wie bediene ich meine Funkgeräte?
8
Kanalsuche
In einer Endlosschleife wird auf den acht Kanälen nach Signalen gesucht. Im Display wird SCAN" angezeigt. Wird ein aktiver Ka-
nal gefunden, stoppt die Kanalsuche. Drücken Sie die Taste P, um am Funkverkehr teilzunehmen.
Kanalsuche starten / beenden
¤XKanalsuche starten
X/YKanalsuche fortsetzen
¤Kanalsuche beenden
Rufton senden
Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein Gespräch beginnen möchten. Voraussetzung dafür ist,
dass die anderen Teilnehmer den gleichen Kanal verwenden.
Rufton wird für 2 Sekunden gesendet
Rufton wählen / ausschalten
Sie haben 5 Ruftöne zur Auswahl. Um den Rufton auszuschalten, wählen Sie die Einstellung OF".
4 x ¤Einstellungsmodus aktivieren
X/Y, PRufton auswählen und bestätigen
Monitor
Die Monitor−Funktion ermöglicht es Ihnen, auf dem aktuell eingestellten Kanal nach schwachen Signalen zu suchen. Wenn Sie ein
fremdes Signal empfangen, wechseln Sie auf einen freien Kanal. Kommunizieren Sie mit anderen Teilnehmern immer auf einem
freien Kanal, um Störungen zu vermeiden.
¤YKanal abhören
¤Abhören beenden
Zweikanalüberwachung
Sie haben die Möglichkeit, neben dem aktuell eingestellten Kanal mit Rufcodierung einen weiteren Kanal mit Rufcodierung zu über-
wachen.
Zweikanalüberwachung aktivieren
7 x ¤Zweikanalüberwachung auswählen
X/Y, ¤2. Kanal auswählen und bestätigen
X/Y, PRufcodierung CTCSS für den 2. Kanal auswählen und bestätigen
Auf den beiden Kanälen wird nach Signalen gesucht. Wird ein aktiver Kanal gefunden, stoppt die Zweikanalsuche. Sie wird nach
fünf Sekunden fortgesetzt, nachdem kein Signal mehr auf diesem Kanal gesendet wurde.
Drücken Sie die Taste P, um auf diesem Kanal am Funkverkehr teilzunehmen.
Zweikanalüberwachung deaktivieren
7 x ¤Zweikanalüberwachung auswählen
X/Y, OF , PZweikanalüberwachung beenden
Tastenton ein−/ausschalten
6 x ¤Einstellungsmodus aktivieren
X/Y, PON / OF auswählen und bestätigen

5
6
7
Wie bediene ich meine Funkgeräte?
9
Tastensperre ein−/ausschalten
Die Tastensperre verhindert das ungewollte Ändern von Einstellungen. Bei eingeschalteter Tastensperre wird das Symbol im
Display angezeigt.
a¤Tastensperre einschalten
a¤Tastensperre ausschalten
Die Tasten P, und Vfunktionieren auch bei eingeschalteter Tastensperre.
Bestätigungston (Roger Beep)
Der Bestätigungston erklingt, wenn Sie die Taste Ploslassen. Dadurch wird Ihrem Gesprächspartner signalisiert, dass Ihre
Übertragung beendet ist.
Bestätigungston ein−/ausschalten
5 x ¤Einstellungsmodus aktivieren
X/Y, PON / OF auswählen und bestätigen
Displaybeleuchtung
Die Beleuchtung leuchtet für 4 Sekunden beim Betätigen jeder Taste, außer der Taste P.
VOX1(Freisprechen)
Bei dieser Funktion beginnt das Funkgerät automatisch zu senden, wenn Ihre Stimme oder ein Geräusch erkannt wird.
Wenn Sie anfangen zu sprechen, tritt eine kurze Verzögerung auf, bevor das Funkgerät sendet.
VOX−Modus aktivieren
Beim Freisprechen im VOX−Modus wird über das Funkgerät gesprochen. Die Taste Pmuss nicht gedrückt werden, um zu sen-
den. Bei eingeschaltetem VOX−Modus wird das Symbol VOX im Display angezeigt.
3 x ¤Einstellungsmodus aktivieren
X/Y, POF oder Empfindlichkeit 1, 2, 3 auswählen und bestätigen
Für den Betrieb im VOX−Modus können 3 Empfindlichkeitsstufen entsprechend der Umgebungsgeräusche gewählt werden.
1 2 3 OF
laute Umgebungs−
geräusche normale Umgebungs− geräusche leise Umgebungs− geräusche VOX ausgeschaltet
Headsetanschluss
Neben der Antenne finden Sie eine Anschlussmöglichkeit für ein Headset. Verwenden Sie ein handelsübliches Headset ohne
PTT−Taste mit einem 3−poligen 2,5 mm Klinkenstecker. Eine Funktionsgarantie kann nicht übernommen werden.
1VOX: Voice Operated Transmission = Geräuscherkennung

Falls es Probleme gibt
10
5Falls es Probleme gibt
Haben Sie Probleme mit Ihrem Funkgerät, kontrollieren Sie zuerst die folgenden Hinweise.
Bei technischen Problemen können Sie sich an unsere Service−Hotline unter Tel. [phone] innerhalb der Schweiz
(Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler.
Die Garantiezeit beträgt 2 Jahre.
Fragen und Antworten
Fragen Antworten
Keine Funktion − Funkgerät nicht geladen
− Tastensperre aktiviert
Senden nicht
möglich − Taste Pzum Senden gedrückt halten − Kanal wird von anderen Teilnehmern benutzt
Kein Empfang − Taste Ploslassen
− Lautstärke zu gering eingestellt
− Sie befinden sich außerhalb des Empfangsbereichs, ändern Sie Ihre Position
− Hindernisse, wie Bäume und Gebäude, haben einen negativen Einfluss auf die Reichweite
− Kanal wird von anderen Teilnehmern benutzt
− Während des Aufladens kann Ihr Funkgerät nicht senden
− Akkuladezustand zu gering
6Technische Eigenschaften
Technische Daten
Merkmal Wert
Ausgangsleistung 0,5 W
Reichweite bis zu 6 km − bei freier Sichtlinie
Stand−by−Zeit Bis zu 32 Std.
Max. Gesprächsdauer Bis zu 2 Std.
Ladezeit Min. 10 Std.
Akkus 1,2 V NiMH Akkus, 600 mAh, AAA
Stromversorgung Eingang: 230 V, 50 Hz
Ausgang: 7,5 V, 200 mA
Konformitätserklärung
Dieses Gerät erfüllt die Anforderungen der EU−Richtlinie:
1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung
ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE−Zeichen auf dem Gerät bestätigt.
Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer
Website www.switel.com.
