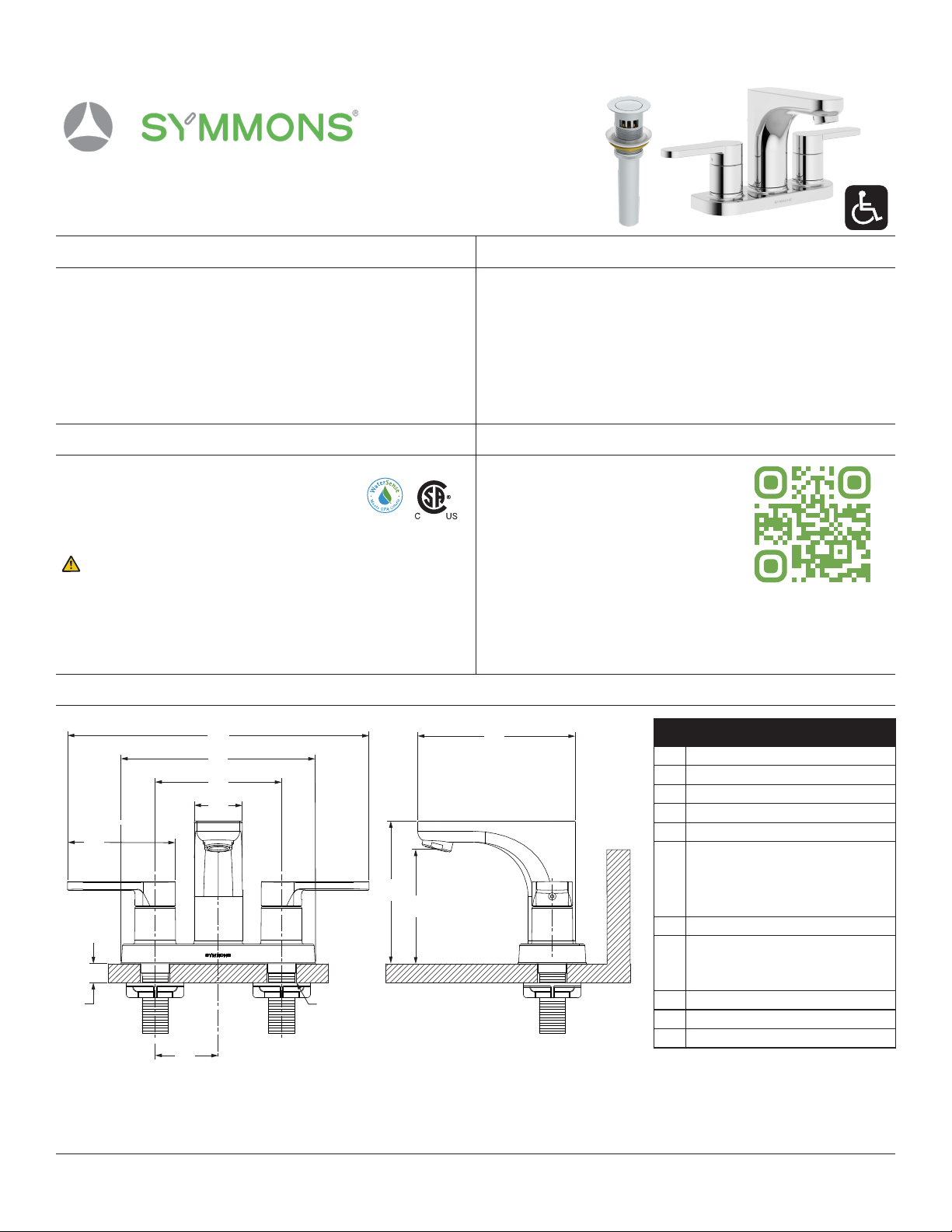

Symmons Identity SLC6712PP Manual

Model Numbers
Two Handle Centerset Lavatory Faucet
Operation & Maintenance Manual
SLC6712PP
Two handle centerset lavatory faucet features 4" mount,
ceramic cartridges, 1/2" IPS inlet connections, push pop-
up drain assembly and standard 1.0 gpm (3.8 L/min)
aerator. Faucet constructed from brass, plated in
standardpolished chrome nish.
Specification
SLC6712PP
Two Handle Centerset Lavatory Faucet with A Push
Pop Drain Assembly
Dimensions
Measurements
A 9-1/2", 241 mm
B 6-1/8", 156 mm
C 4", 102 mm
D 1-1/2", 38 mm
E (2x) 3-3/8", 86 mm
F
Deck Thickness Ref.
Min. 3/4", 19 mm
Max. 1-1/2", 38 mm
G (2x) 2", 51 mm
I
(2x) Hole Size
Min. Ø 1-1/8", 29 mm
Max. Ø 1-1/4", 32 mm
J5", 127 mm
L4-1/2", 114 mm
M3-5/8", 92 mm
Note: Dimensions subject to change without notice.
AA
MM
LL
CC
BB
JJ
DD
FF
EE
II
GG
Compliance
-ASME A112.18.1/CSA B125.1
-NSF/ANSI/CAN 61: Q<1, NSF/ANSI 372
-WaterSense 1.0 gpm
Limited Lifetime - to the original end
purchaser in consumer/residential
installations.
10 Years - for commercial/industrial
installations. Refer to
www.symmons.com/warranty for
complete warranty information.
Warranty
WARNING: This product can expose you to chemicals
including lead, which is known to the state of California to
cause cancer, birth defects, or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
Identity™
Certied by
CSA Group

2
*Note: Append STN to part number for Satin Nickel
nish.
Replacement Parts
Item Description Part Number
A
B
Handle
Set Screw RL-287*
F Hot Cartridge RL-075
G Cold Cartridge RL-076
H
Aerator Kit (2.2)
Aerator Kit (1.5)
Aerator Kit (1.0)
Laminar Flow Kit (2.2)
Laminar Flow Kit (1.5)
Laminar Flow Kit (1.0)
Laminar Flow Kit (0.5)
Vandal Proof Kit (2.2)
Vandal Proof Kit (1.5)
Vandal Proof Kit (1.0)
Vandal Proof Kit (0.5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
K Mounting Hardware Kit RL-285
LPush Pop Drain Assem-
bly RL324*
Tools Required
Adjustable Wrench
Allen Wrench
3/32"
Plumber Putty
Plumber Tape
PLUMBER
PUTTY

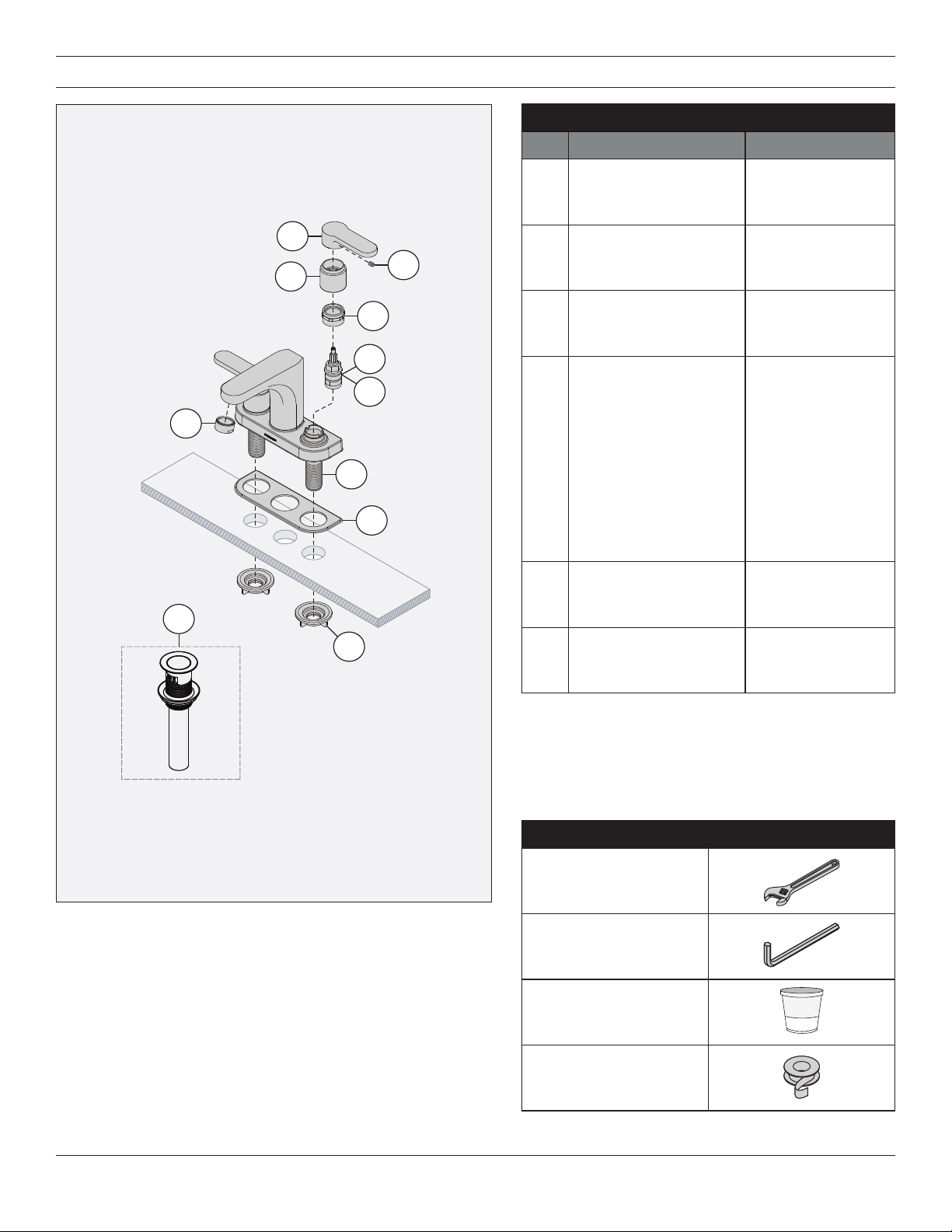

Parts Breakdown
A
B
C
D
F
G
H
I
J
K
L

3

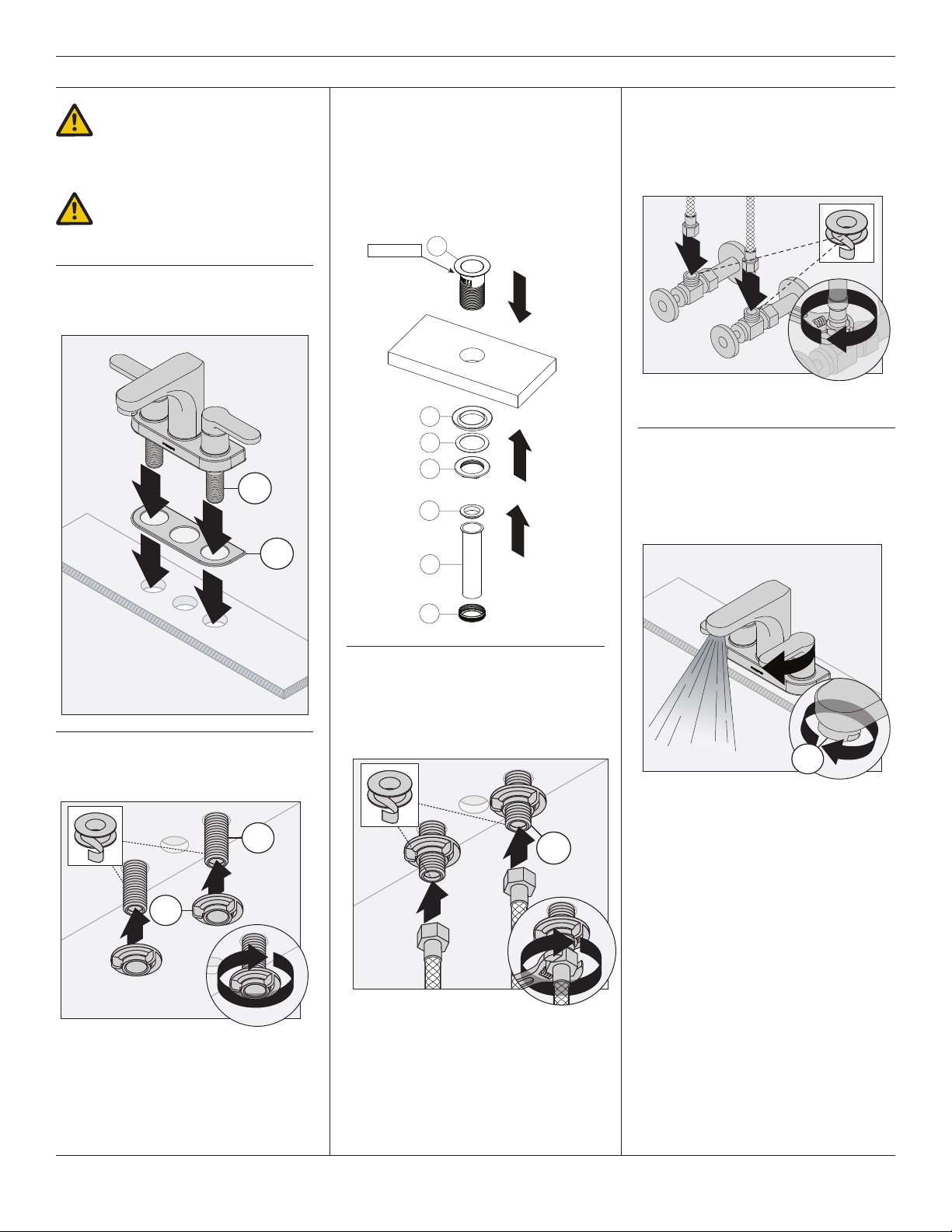

Installation
J
I
2) Install mounting nuts (K) onto IPS
inlet connections (I).
1
1
1
I
K
1
2
1) Insert IPS inlet connections (I) and
mounting gasket (J) into sink holes.
If replacing an older faucet
ensure water supply is turned
OFF before removing, then
turn faucet control valve ON
to relieve water pressure.
DO NOT use pipe dope
or thread sealant on drain
assembly, or any plastic
threaded components.
3) Push Pop Install: Insert drain
body (L) into drain opening. From
below, Tighten locking nut (O)
with gasket (M) and washer (N)
to ange. Tighten tail nut (Y) with
washer (X) to secure tail pipe (Q).
DO NOT overtighten.
1
2
3
Plumbers Putty L
Q
X
N
Y
O
M
4) Attach supply lines to IPS inlet
connections (I). Using a wrench,
nish with one-half turn. DO NOT
overtighten.
I
11
2
5) Attach supply lines to shut-off
valves and hand tighten. Using a
wrench, nish with one-half turn.
DO NOT overtighten.
11
2
6) Turn on water supplies. Remove
aerator (H) and ush lines free of
debris. Check for leaks.
2
1
H

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: [phone] ■ Fax: [phone]
Copyright © 2023 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3724 REV 0 ■ 021723

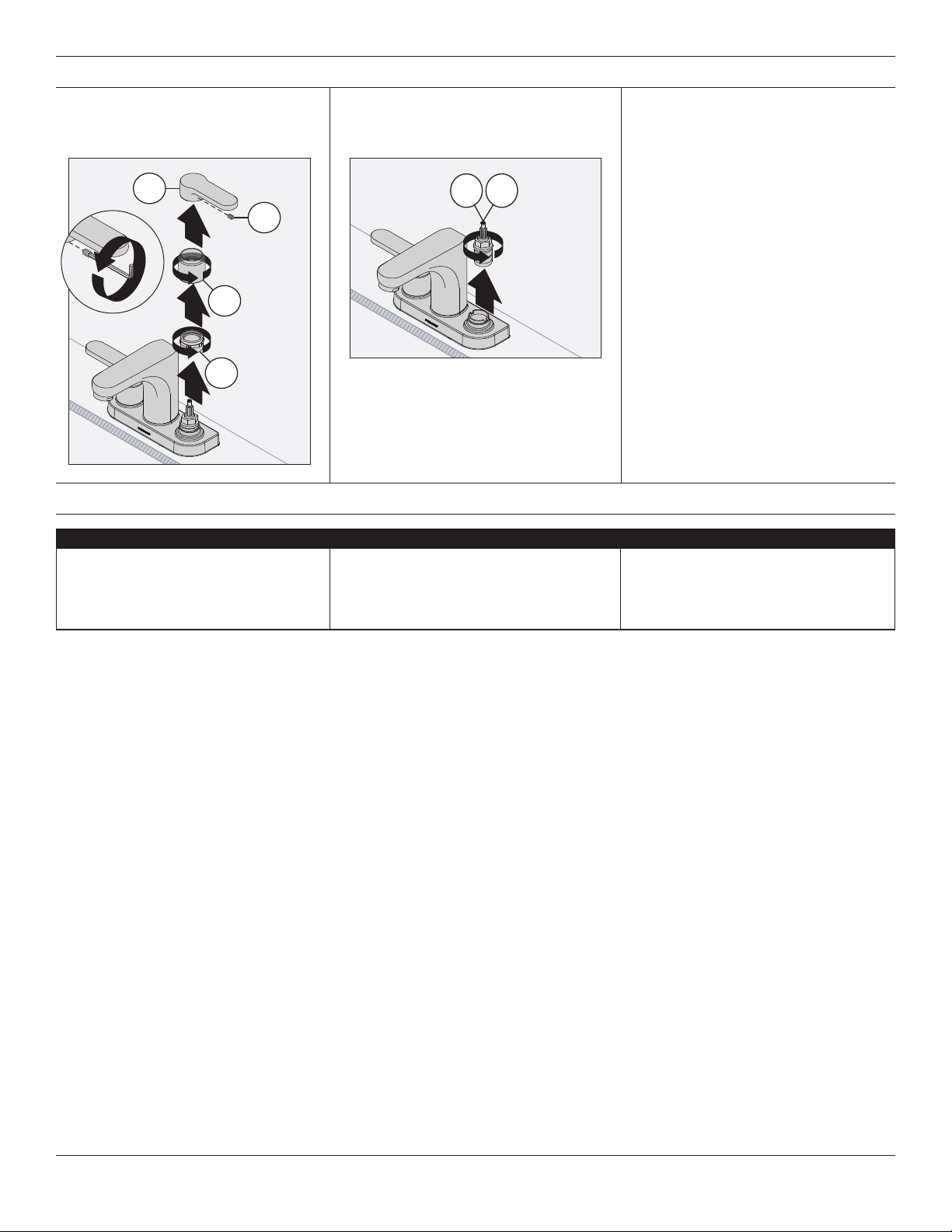

Maintenance
1) Turn off water supply. Loosen and
remove the handle set screw (B),
handle (A), collar (C) and nut (D).
A
C
D
2
3
4
B
1
2) Remove cartridge (F, G) and inspect
for debris. Replace cartridge if
necessary.
3) Install cartridge following steps
1 & 2 in reverse.
FG
Problem Cause Solution
Finish is spotting. Elements in water supply may cause
water staining on nish.
Clean nished trim area with a soft
cloth using mild soap and water or a
non-abrasive cleaner and then quickly
rinse with water.
Troubleshooting Chart

Números de modelo
Grifo monobloc para lavabo con dos manijas
Manual de funcionamiento y mantenimiento
SLC6712PP
El grifo monobloc para lavabo con dos manijas presenta
un montaje de 4” e incluye cartuchos cerámicos, salidas
de unión de entrada IPS de 1/2”, empuje el conjunto de
drenaje emergente y aireador estándar de 1.0 gpm (3.8 L/
min). Grifo hecho de latón, con acabado de chapado de
cromo pulido estándar.
Especificación
SLC6712PP
Grifo monobloc para lavabo con dos manijas con
varilla de levantamiento y un ensamblaje de drenaje
de empuje
Dimensiones
Medidas
A 9-1/2", 241 mm
B 6-1/8", 156 mm
C 4", 102 mm
D 1-1/2", 38 mm
E (2x) 3-3/8", 86 mm
F
Referencia del
grosor de la cubierta
Mín. 3/4", 19 mm
Máx. 1-1/2", 38 mm
G (2x) 2", 51 mm
I
Tamaño del oricio (2x)
Mín. Ø 1-1/8", 29 mm
Máx. Ø 1-1/4", 32 mm
J5", 127 mm
L4-1/2", 114 mm
M3-5/8", 92 mm
Nota: Las dimensiones están sujetas a cambios sin previo aviso.
AA
MM
LL
CC
BB
JJ
DD
FF
EE
II
GG
Cumplimiento
-ASME A112.18.1/CSA B125.1
-NSF/ANSI/CAN 61: Q<1, NSF/ANSI 372
-WaterSense 1.0 gpm
Identity™
WARNING: Este producto puede exponerlo a productos
químicos, incluido el plomo, que es conocido por el
estado de California para causar cáncer, defectos de
nacimiento u otro daño reproductivo. Para obtener más
información, visite www.p65warnings.ca.gov.
Vida Útil Limitada - Hasta el
comprador final original en
instalaciones residenciales/de
consumo.
10 Años - Para instalaciones
comerciales/industriales. Consulte
www.symmons.com/warranty para
obtener
La Garantía
Certied by
CSA Group

6
*Nota: Anexar STN al número de pieza para el
acabado de níquel satinado.
Repuestos
Artículo Descripción Número
de la pieza
A
B
Manija
Tornillo de presión RL-287*
FCartucho para
agua caliente RL-075
GCartucho
para agua fría RL-076
H
Juego de aireadores (2.2)
Juego de aireadores (1.5)
Juego de aireadores (1.0)
Juego de ujo laminar (2.2)
Juego de ujo laminar (1.5)
Juego de ujo laminar (1.0)
Juego de ujo laminar (0.5)
Resistente al vandalismo (2.2)
Resistente al vandalismo (1.5)
Resistente al vandalismo (1.0)
Resistente al vandalismo (0.5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
KEquipo
de montaje RL-285
LMontaje de drenaje de em-
puje RL324*
Herramientas necesarias
Llave inglesa
Llave Allen
3/32"
Masilla de plomero
Cinta de teón
PLUMBER
PUTTY
Desglose de las piezas
A
B
C
D
F
G
H
I
J
K
L

7
Instalación
J
I
2) Instale las tuercas de ensamblaje (K) en
las conexiones de entrada IPS (I).
1
1
1
I
K
1
2
1) Inserte las conexiones de entrada IPS
(I) y la junta de ensamblaje (J) en los
oricios del lavabo.
Si está reemplazando otro grifo,
asegúrese de que el suministro
de agua esté CERRADO antes de
quitarlo, luego ABRA la válvula
de control del grifo para
liberar la presión de agua.
NO utilice la pegamento para
tuberías o el sello del hilo
en el ensamble de drenaje,
o cualquier componente
plástico roscado.
4) Conecte las líneas de suministro a las
conexiones de entrada IPS (I). Utilizan-
do una llave, termine con media vuelta.
NO apriete demasiado.
I
11
2
5) Conecte las líneas de suministro con las
válvulas de cierre y apriete con la mano.
Utilizando una llave, termine con media
vuelta. NO apriete demasiado.
11
2
6) Abra el suministro de agua. Extraiga
el aireador (H) y enjuague las líneas
para que queden libres de desechos.
Verique si hay p é rdidas.
2
1
H
3) Push Pop Instalar: Inserte el cu-
erpo de drenaje (L) en la abertura
de drenaje. Desde abajo, apriete la
tuerca de bloqueo (o) con junta (m)
y lavadora (n) para brillar. Apriete la
tuerca de la cola (y) con lavadora
(x) para asegurar el tubo de cola
(Q).
NOT revolotee.
1
2
3
Plumbers Putty L
Q
X
N
Y
O
M

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: [phone] ■ Fax: [phone]
Copyright © 2023 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3724 REV 0 ■ 021723
Mantenimiento
1) Cierre el suministro de agua. Aoje y re-
tire el tornillo de presión de la manija (B),
la manija (A), el collar (C) y la tuerca (D).
A
C
D
2
3
4
B
1
2) Retire el cartucho (F, G) e inspecciónelo
para detectar residuos. Cambie el car-
tucho si es necesario.
3) Instale el cartucho siguiendo los pasos
1 y 2 en sentido inverso.
FG
Problema Causa Solución
El acabado se está manchando.
Las partículas en el suministro
de agua pueden provocar que el
agua manche el acabado.
Limpie el área del acabado utilizando
un paño suave, jabón neutro y agua, o
con un limpiador no abrasivo y luego
enjuague rápidamente con agua.
Tabla de resolución de problemas

Numéros de modèle
Robinet de salle de bain monopièce à deux poignées
Manuel d'utilisation et d'entretien
SLC6712PP
Le robinet de salle de bain monopièce à deux poignées
présente une conguration de xation de 4 po et comprend des
cartouches en céramique, des conduits d'alimentation en eau
IPS de 1/2 po, un ensemble de drainage pop-up poussoir et un
aérateur standard de 1,0 gpm (3,8 L/min). Le robinet est fait de
laiton, au ni chrome poli standrad.
Spécifications
SLC6712PP
Robinet de salle de bain monopièce à deux poignées avec
tige un ensemble de drainage Push Pop
Dimensions
Mesures
A 9-1/2 po, 241 mm
B 6-1/8 po, 156 mm
C 4 po, 102 mm
D 1-1/2 po, 38 mm
E (2x) 3-3/8 po, 86 mm
F
Épaisseur de
référence du comptoir
Min. 3/4 po, 19 mm
Max. 1-1/2 po, 38 mm
G (2x) 2 po, 51 mm
I
(2x) Taille du trou
Min. Ø 1-1/8 po, 29 mm
Max. Ø 1-1/4 po, 32 mm
J5 po, 127 mm
L4-1/2 po, 114 mm
M3-5/8 po, 92 mm
Remarque: Les dimensions sont sujettes à changer sans préavis.
AA
MM
LL
CC
BB
JJ
DD
FF
EE
II
GG
Conformité
-ASME A112.18.1/CSA B125.1
-NSF/ANSI/CAN 61: Q<1, NSF/ANSI 372
-WaterSense 1.0 gpm
Identity™
Garantie limitée - à l’acheteur original
dans les installations du
consommateur/résidentiel.
10 Ans - pour les installations
commerciales/industriel. Se reporter au
www.symmons.com/warranty pour
l’information complète concernant
la garantie.
Garantie
ATTENTION: Ce produit peut vous exposer à des
produits chimiques, y compris le plomb, qui est connu
à l'État de Californie pour provoquer un cancer, des
malformations congénitales ou d'autres dommages
reproductifs. Pour plus d'informations, rendez-vous sur
www.p65warnings.ca.gov.
Certied by
CSA Group

10
*Remarque: Juxtaposer le STN au numéro de pièce
pour le ni nickel satiné.
Pièces de rechange
Article Description Numéro de
pièce
A
B
Assemblage
Vis de pression RL-287*
F Cartouche d'eau chaude RL-075
G Cartouche d'eau froide RL-076
H
Trousse de l'aérateur (2,2)
Trousse de l'aérateur (1,5)
Trousse de l'aérateur(1,0)
Trousse de ot laminaire (2,2)
Trousse de ot laminaire (1,5)
Trousse de ot laminaire (1,0)
Trousse de ot laminaire (0,5)
Résistant au vandalisme (2,2)
Résistant au vandalisme (1,5)
Résistant au vandalisme (1,0)
Résistant au vandalisme (0,5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
KEnsemble de quincaillerie
pour la xation RL-285
LMontaje de drenaje de empuje RL324*
Outils requis
Clef ajustable
Clef Allen
3/32 po
Mastic de plombier
Ruban de plombier
PLUMBER
PUTTY
Liste des pièces
A
B
C
D
F
G
H
I
J
K
L

11
Installation
J
I
2) Installez les écrous de montage (K) sur
les raccords d'entrée IPS (I).
1
1
1
I
K
1
2
1) Insérez les raccords d'entrée IPS (I) et
le joint d'installation (J) dans les trous
de l'évier.
En cas de remplacement
d'un ancien robinet, s'assurer
que l'alimentation en eau est
COUPÉE avant de l'enlever, puis
OUVRIR le robinet pour faire
retomber la pression de l'eau.
NE pas utiliser de pâte à joint ou
de joint de letage sur l’ensemble
de vidange, ou tout composant
leté en plastique.
4) Enlez les conduites d'alimentation sur
les raccords d'entrée IPS (I). A l'aide
d'une clé, nir de serrer en vissant d'un
demi-tour. NE PAS visser trop fort.
I
11
2
5) Enler les conduites d'alimentation sur
les soupapes d'arrêt et serrer à la main.
A l'aide d'une clé, terminer avec un
demi-tour. NE PAS visser trop fort.
11
2
6) Allumez l'approvisionnement en eau.
Enlevez l'aérateur (H) et rincez les
conduites de tout débris. Vérier pour
déceler les fuites.
2
1
H
3) Push Pop Instalar: Inserte el cu-
erpo de drenaje (L) en la abertura
de drenaje. Desde abajo, apriete la
tuerca de bloqueo (o) con junta (m)
y lavadora (n) para brillar. Apriete la
tuerca de la cola (y) con lavadora
(x) para asegurar el tubo de cola
(Q).
NOT revolotee.
1
2
3
Plumbers Putty L
Q
X
N
Y
O
M

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: [phone] ■ Fax: [phone]
Copyright © 2023 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3724 REV 0 ■ 021723
Entretien
1) Couper l'alimentation en eau chaude.
Desserrer et enlever la vis de pression
de la poignée (B), la poignée (A), le
collet (C) et l'écrou (D).
A
C
D
2
3
4
B
1
2) Retirer et inspecter la cartouche (F, G)
an de détecter la présence de débris
Remplacer la cartouche au besoin.
3) Installer la cartouche en exécutant les
étapes 1 et 2 en ordre inverse.
FG
Symptôme Cause Solution
Le ni est tach é .Les éléments présents dans l'eau
peuvent causer des tâches sur le ni.
Nettoyer la zone avec un chiffon doux
en employant de l'eau et du détergent
doux ou un nettoyant non abrasif et
rincer rapidement à l'eau.
Tableau de résolution des problèmes
