Installation Instructions
EPP-2844-INT-9/16
Raychem Low voltage
Straight Joints 1 kV
four-core and ve-core
polymeric insulated cables
without armour
Joint types: LJSU/(M)-4X/ ...
LJSU/(M)-5X/ ...
EN
EN Installation instructions 2
DE Montageanleitung 6
FR Instruction de montage 11
NL Installatie-instructie 16
Tyco Electronics Raychem GmbH
a TE Connectivity Ltd. Company
Finsinger Feld 1
85521 Ottobrunn/Munich, Germany
Tel: [phone]
Fax: [phone]
TE.com/energy
TE´s Raychem
Cable Accessories

EPP-2844-INT-9/16 2/20
Before Starting
Check to ensure that the kit you are going to use ts the cable.
Refer to the kit label and the title of the installation instructions.
Components or working steps may have been modied since you last installed this product.
Carefully read and follow the steps in the installation instructions.
General Instructions
Use a propane (preferred) or butane gas torch.
Ensure the torch is always used in a well-ventilated environment.
Adjust the torch to obtain a soft blue ame with a yellow tip.
Pencil-like blue ames should be avoided.
Keep the torch aimed in the shrink direction to preheat the material.
Keep the ame moving continuously to avoid scorching the material.
Clean and degrease all parts that will come into contact with adhesive.
If a solvent is used follow the manufacturer’s handling instructions.
Start shrinking the tubing at the position recommended in the instruction.
Ensure that the tubing is shrunk smoothly all around before continuing along the cable.
Tubing should be smooth and wrinkle free with inner components clearly dened.
The Information contained in these installation instructions is for use only by installers trained to make electrical power
installations and is intended to describe the correct method of installation for this product. However, TE Connectivity has no
control over the eld conditions which inuence product installation.
It is the user’s responsibility to determine the suitability of the installation method in the user’s eld conditions.
TE Connectivity’s only obligations are those in TE Connectivity’s standard Conditions of Sale for this product and in no case
will TE Connectivity be liable for any other incidental, indirect or consequential damages arising from the use or misuse of the
products.
Raychem, TE, TE Connectivity and TE connectivity (logo) are trademarks.
© 2019 TE Connectivity. All Rights Reserved.
EN

EPP-2844-INT-9/16 3/20
Cable preparation

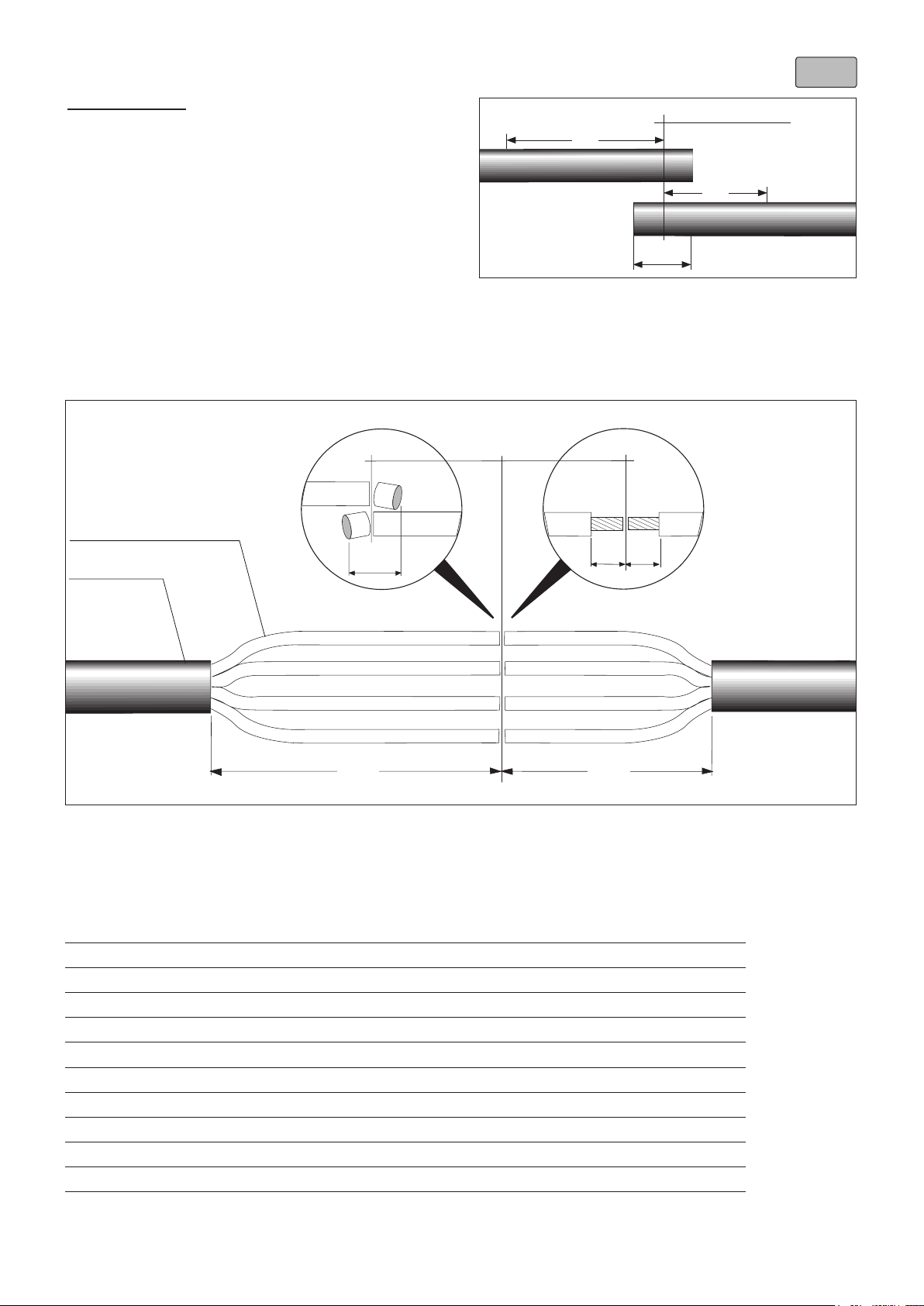

Overlap the cable ends as shown in the drawing.
Mark the reference line in the middle of the overlap.
Remove the cable oversheath according to the dimensions in Table 1.
Bend and position the cores as shown in drawing A. If required, cross the cores on the longer cable side.
Cut the cores at the reference line.
Cut back the core insulation on all cores to: I = half connector length.
150
a b
l l
150
A
Reference line
Cable jacket
Insulation
Reference line
cut remove
Table 1 Dimensions according to DIN 47640
Joint Type Cross-
section
Cutback
dimensions
a b
(mm2) (mm) (mm)
LJSU-4X01.5-016-NEWLEC 1.5 – 16 150 80
LJSU-4X010-050-NEWLEC 10 – 50 200 95
LJSU-4X035-150-NEWLEC 35 – 100 350 160
LJSU-4X095-300-NEWLEC 95 – 300 450 210
LJSU-5X01.5-016-NEWLEC 1.5 – 16 150 80
LJSM-4X010-050-NEWLEC 10 – 50 200 95
LJSM-4X035-150-NEWLEC 35 – 150 350 160
LJSM-4X095-240-NEWLEC 95 – 240 450 210
LJSM-5X004-016-NEWLEC 4 – 16 150 80
LJSM-5X010-050-NEWLEC 10 – 50 250 110
1
EN
b
a

EPP-2844-INT-9/16 4/20

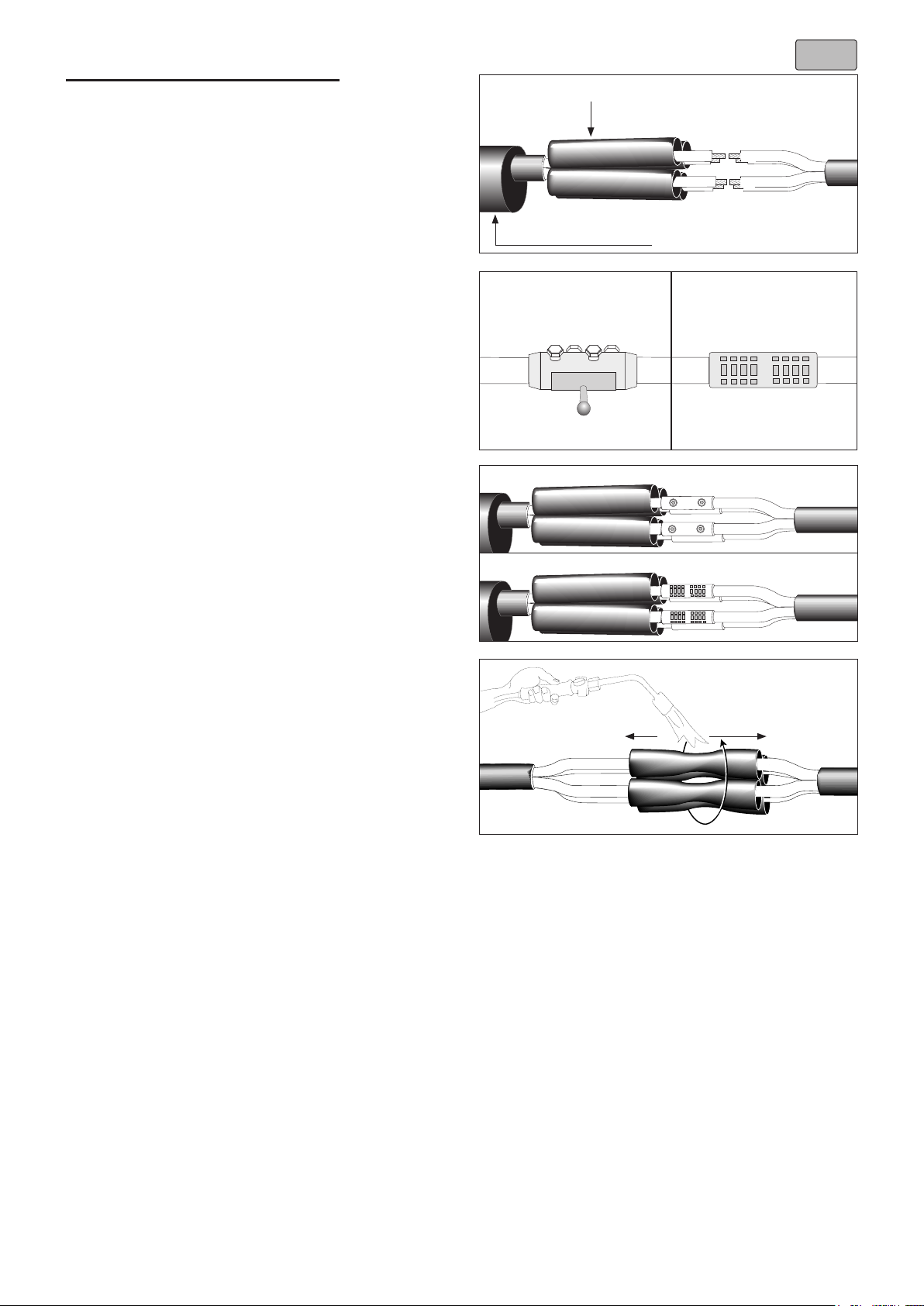

Position the inner insulation tubes centrally over the
connector area.
Shrink down the inner insulation tubes, starting in the center
of the connectors, working towars the ends.
Before shaping the cores and laying them to each other,
allow the inner insulation sleeves to cool down.
5
Completion of the joint
Position the outer sealing sleeve over one of the cleaned
cable ends. Position the inner insulation tubes over the
long core ends.
2Inner insulation tubes
Outer sealing sleeve
M4
EN
M3
Wire brush the aluminium conductors. Fit the conductors into
the connector.
Joint the conductors by crimping or by mechanical
connection.
Remove any sharp edges.
Clean and degrease the insulation.
C3
C4
1 2 4 3
NOTE - When continuing, choose OPTION:
• OPTION S: Installation using Outer Sealing Sleeve -
see steps 6 S - 7 S.
• OPTION W: Installation using Wraparound Joint Sleeve
- see steps 6 W - 8 W.

EPP-2844-INT-9/16 5/20
EN
6 W
8 W
7 W Marking line
Joint completed.
Allow the joint to cool before applying any mechanical strain.
OPTION S:
Installation using Outer Seeling Sleeve
Clean the cable jackets on both cable ends and abrade them
for a distance of at least 150 mm.
Position the outer sealing sleeve centrally over the joint area.
Control the equal overlap on both cable jackets.
Shrink down the outer sealing sleeve, starting over the
connector area (outside the center), working towards the
ends.
OPTION W:
Installation using Wraparound Joint Sleeve
Clean and degrease 150 mm of the oversheath on the plastic
cable end.
Remove the inner protective plastic and position the
wraparound joint sleeve centrally over the joint covering the
oversheath to the same extent on both cable sides.
Press the retention clips over the rail of the wraparound to
keep it in place.
Push the metal channels over the rail of the wraparound.The
end of the metal channel should butt up and equally overlap
the retention clips.
After all channels have been pushed on they should overlap
the wraparound equally on both sides.
Please dispose of all waste
according to environmental
regulations.
Joint completed.
Allow the joint to cool before applying any mechanical strain.
Please dispose of all waste
according to environmental
regulations.
Shrink the wraparound sleeve into place starting at the
middle of the joint. When the colour of the paint on the
wraparound has completely changed to black progressively
move towards the ends.
Note: Extra heat is required on the metal channel. Heat until
the marking line (white) on the rails can be seen under the
channels.
Place metal ZIP along the cable core, this will support the
ZIP when heating.
6 S
7 S

To view the TE Energy website:
DE Montageanleitung
EPP-2844-INT-9/16
Raychem Verbindungsmuffen
für vieradrige und fünfadrige
kunststofsolierte Kabel 1 kV
ohne Bewehrung
Typen: LJSU/(M)-4X/ ...
LJSU/(M)-5X/ ...
Tyco Electronics Raychem GmbH
ein Unternehmen der TE Connectivity Gruppe
Finsinger Feld 1
85521 Ottobrunn/München
Telefon: [phone]
Telefax: 089-6096-345
TE.com/energy
TE Raychem
Kabelgarnituren

EPP-2844-INT-9/16 7/20
Vor Montagebeginn
Überprüfung auf richtige Zuordnung: Kabeltyp und Kabelgarnitur
Anwendungsbeschreibung auf Garniturenetikett sowie Montageanleitung helfen bei der richtigen Zuordnung.
Wichtige Montageschritte oder Bauteile können sich geändert haben.
Anleitung daher v o r h e r durchlesen und Montageschritte wie in dieser Anleitung angegeben befolgen.
Allgemeine Richtlinien
Möglichst Propan- (wird bevorzugt) oder Butangas verwenden.
Brenner nur in gut belüfteter Umgebung einsetzen.
Weiche, gelbe Flammenspitze einstellen. Scharfe, blaue Flammenspitze vermeiden.
Flamme beim Aufschrumpfen in Schrumpfrichtung halten, damit Schläuche bzw. Formteile entsprechend
vorgewärmt werden.
Brenner stetig bewegen, um örtliche Überhitzung zu vermeiden.
Sämtliche zu verklebenden Teile reinigen und mit fettfreiem Reinigungsmittel entfetten.
Gebrauchsanweisung des Reinigungsmittelherstellers ist zu beachten.
Schläuche und Formteile gemäß den gesonderten Anweisungen innerhalb der Montagefolge aufschieben bzw.
schrumpfen.
Schläuche und Formteile müssen rundum fest und faltenfrei anliegen.
Sämtliche Angaben in dieser Montageanleitung richten sich ausschließlich an ausgebildetes Starkstrom-Montagepersonal und haben den
Zweck, die ordnungsgemäße Installationsmethode dieses Produktes zu beschreiben. TE Connectivity hat jedoch keinerlei Einuss auf die
Rahmenbedingungen, welche die Installation des Produktes beeinussen. Es liegt in der Verantwortlichkeit des Kunden, die Eignung der
Installationsmethode für seine Rahmenbedingungen sicherzustellen. Die Verpichtungen von TE Connectivity richten sich ausschließlich
nach TE Connectivitys Allgemeinen Geschäftsbedingungen. TE Connectivity ist keinesfalls verantwortlich für irgendwelche Schäden, seien es
zufällige, mittelbare oder Folgeschäden, welche im Zusammenhang mit dem Gebrauch oder Missbrauch des Produktes entstehen.
Raychem, TE, TE Connectivity und TE connectivity (Logo) sind Marken.
© 2019 TE Connectivity. Alle Rechte vorbehalten.
DE

EPP-2844-INT-9/16 8/20
Allgemeine Hinweise:
Vorbereitung des Kabels

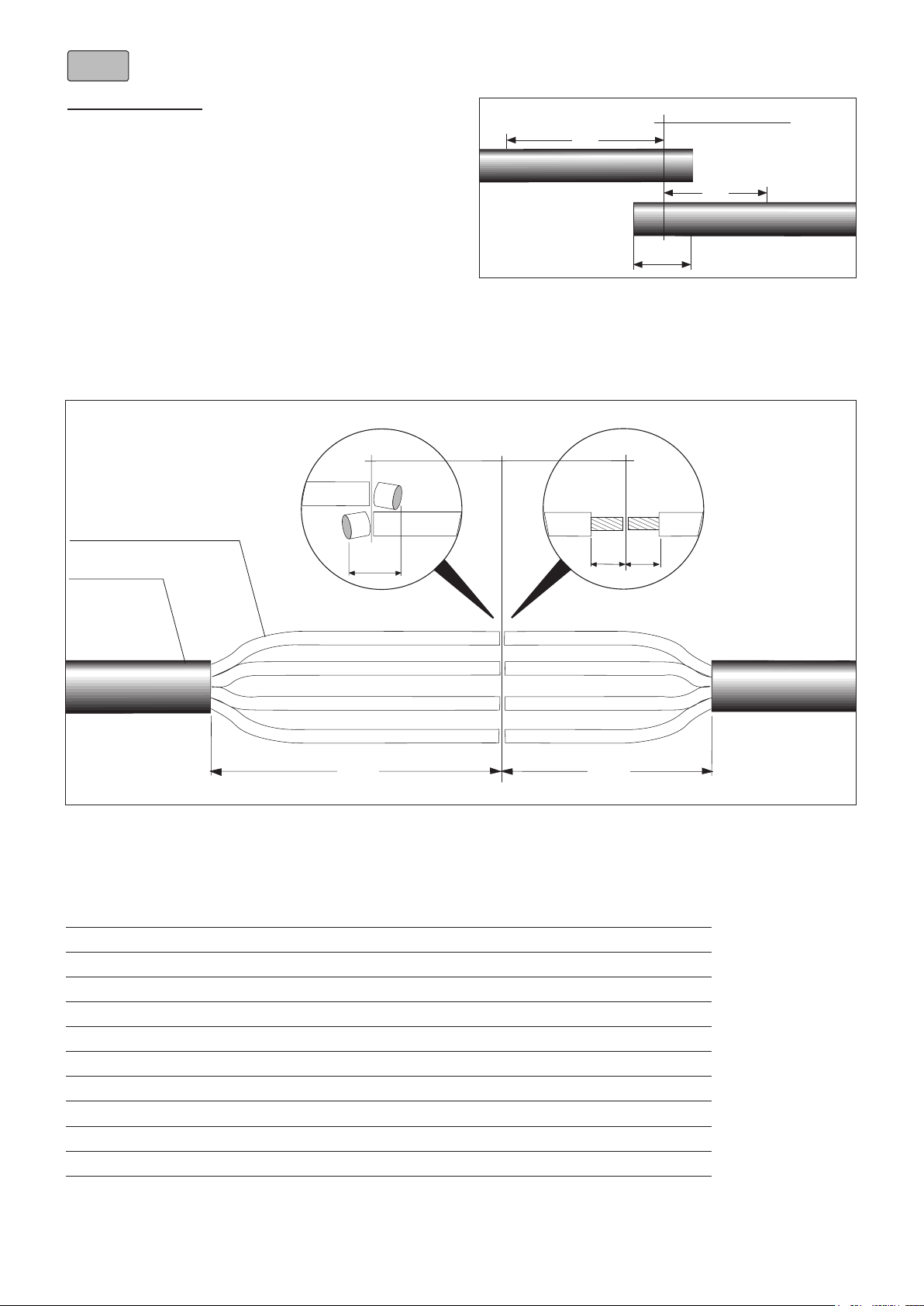

Kabelenden gemäß Zeichnung überlappen lassen.
