TE Connectivity HVA630-2phm User manual

1 of 18
© 2020 TE Connectivity family of companies
All Rights Reserved
| Indicates Change
*Trademark. TE Connectivity, TE connectivity (logo), and TE (logo) are trademarks. Other logos, product, and/or company names may be trademarks of their respective owners.
Application
Specification
114-94100
25 FEBRUARY 2015 REV D2
AMP+ Low-Medium Current Connector
HVA630-2phm
Content
Inhaltsverzeichnis
1. Scope / Anwendungsbereich...................................................................................................... 2
2. Processing Note / Verarbeitungshinweis .................................................................................. 2
a. TE Connectivity Documentation / TE Connectivity Unterlagen.................................................................. 2
b. General Documentation /Allgemeine Unterlagen....................................................................................... 3
3. Application Tools / Verarbeitungswerkzeuge ........................................................................... 4
4. Assembly Instructions / Verarbeitungsrichtlinie ...................................................................... 4
4.1 Assembly overview / Baugruppenübersicht................................................................................................ 4
a. Parts of Assembly to order / Bestellteile .................................................................................................... 5
b. Security Advice / Sicherheitshinweis........................................................................................................... 6
c. Assembly Steps /Montageschritte .............................................................................................................. 7
d. End of Line Test / Endprüfung................................................................................................................... 15
5. Connector handling / Steckerhandhabung ............................................................................. 16
a. Plugging Connector / Stecker verbinden .................................................................................................. 16
b. Unplugging Connector / Stecker trennen ................................................................................................. 16
Only the German version is authoritative
Maßgebend ist nur der deutsche Text

Rev D2
2 of 18
114-94100
1. SCOPE / ANWENDUNGSBEREICH
This specification describes the assembly of the 2 pos. HV Connector HVA630 2phm. This
specification applies to hand-assembly of the coupling.
Diese Spezifikation beschreibt die Verarbeitung des 2 pol. HV Steckverbinder. Diese Angaben sind für
die Handmontage der Kupplung anwendbar.
2. PROCESSING NOTE / VERARBEITUNGSHINWEIS
The following technical documents, if referred to, are part of this specification. In case of a
contradiction between this specification and the product drawing or this specification and the
specified documentation then the product specification has priority.
The processor is responsible for ensuring the quality of the manufacturing process and the
proper function of the system. The warranty and liability is excluded if quality deficiency or
damages occurs by failing compliance to this specification or using not specified, not released
tools and connector components.
The assembly should only be performed by trained personnel.
Die nachfolgend genannten Unterlagen, sofern darauf verwiesen wird, sind Teil dieser Spezifikation. Im
Falle des Widerspruches zwischen dieser Spezifikation und der Produktzeichnung oder des
Widerspruches zwischen dieser Spezifikation und den aufgeführten Unterlagen ist die
Produktspezifikation maßgebend.
Für die Sicherstellung der Qualität des Produktes und den beinhaltenden Verarbeitungsprozess trägt
ausschließlich der Verarbeiter die Verantwortung, sowie für die spezifikationsgemäße Funktion des
Systems. Die Gewährleistung und Haftung ist ausgeschlossen, sofern durch Nichtbeachtung dieser
Verarbeitungsspezifikation Qualitätsmängel oder Schäden entstehen. Ferner bei Verwendung von hier
nicht aufgeführten, freigegebenen Verarbeitungswerkzeugen, nicht spezifizierten Leitungen und
Steckverbinderkomponenten.
Die Montage ist nur von geschultem Personal durchzuführen.
a. TE Connectivity Documentation / TE Connectivity Unterlagen
a) Customer drawings / Kundenzeichnungen
2287490 HV CONNECTOR KIT, 2 POS.
HV Steckverbinder KIT, 2 pol.
2141256 PLUG HOUSING ASSY, HV CONN
Steckergehaeuse Baugruppe, HV-Stecker
2141259 RECEPTACLE HSG, ASSY, HV CONNECTOR
Kontaktgehaeuse Baugruppe, HV-Stecker
2141261 SHIELD CRIMP FERRULE, INNER
Untercrimphülse
2141262 SHIELDING, HV CONNECTOR, 2 POS
Schirmung, HV-Stecker, 2-polig
2141263 OUTER CRIMP FERRULE, HV-CONNECTOR
Äußere Crimphuelse, HV-Stecker
2141264 CABLE SEAL, HV CONNECTOR, 2 POS
Kabeldichtung, HV-Stecker, 2-polig
2141265 COVER
Abdeckkappe

Rev D2
3 of 18
b) Specifications / Spezifikationen
108-94264 Product Specification HVA630-2phm
Produktspezifikation HVA630-2phm
114-18388 Application Specification AMP MCP 6.3/4.8K Contact
Verarbeitungsspezifikation AMP MCP 6.3/4.8K Kontakt
411-18555 Guidline for correct handling of application tool
Richtlinie für korrekte Handhabung des Verarbeitungswerkzeuges
b. General Documentation /Allgemeine Unterlagen
a) Cable specifications of prescribed cables / Leitungsspezifikation der vorgeschriebenen Leitungen
Cross-section / Querschnitt 2x4,0mm²
Supplier / Lieferant: Coroplast Fritz Müller GmbH & Co. KG,
D-42279 Wuppertal
Outer Diameter / Außendurchmesser 11,3 -0,6 mm
Cable Description / Leitungsbezeichnung: FHLR2GCB2G 2 x 4,0 mm² / T180
Coroplast Part No.: / Teile-Nr.: 9-2641 (2x4.0mm²) / A8 / 2012-12-08
TE Part No.: / TE Teile-Nr.: 2177114-1 Rev.A
Cross-section / Querschnitt 2x6,0mm²
Supplier / Lieferant: Coroplast Fritz Müller GmbH & Co. KG,
D-42279 Wuppertal
Outer Diameter / Außendurchmesser 12,8 -0,6mm
Cable Description / Leitungsbezeichnung: FHLR2GCB2G 2 x 6,0 mm² / T180
Coroplast Part No.: / Teile-Nr.: 9-2641 (2x6.0mm²) / A5 / 2012-12-04
TE Part No.: / TE Teile-Nr.: 2177115-1 Rev.A

Rev D2
4 of 18
3. APPLICATION TOOLS / VERARBEITUNGSWERKZEUGE
Required application tools / benötigte Verarbeitungswerkzeuge:
Application device
Verarbeitungselemente
P/N:
Teile-Nr:
Description:
Bezeichnung:
AMP MCP 6.3/4.8K Contact (4-6mm²)
AMP MCP 6.3/4.8K Kontakt (4-6mm²)
See Application Specification 114-18388
Siehe Verarbeitungsspezifikation 114-18388
Shield crimp, 2pos. (2x4mm²)
Schirmcrimp, 2pol. (2x4mm²)
528041-9 Rev.C2
Die Set, Locator HVA630-2phm, 4.0mm²
Präg-Satz, Positionierer HVA630-2phm, 4.0mm²
541868-1
AT66 Die set adapter HV
AT66 Präg-Satz Adapter HV
528008-4
HV Crimping Machine, speed 10mm/sec
HV Crimpmaschine, Crimpgeschw. 10mm/sec
Shield crimp, 2pos. (2x6mm²)
Schirmcrimp, 2pol. (2x6mm²)
1-528041-0 Rev.C1
Die Set, Locator HVA630-2phm, 6.0mm²
Präg-Satz, Positionierer HVA630-2phm, 6.0mm²
541868-1
AT66 Die set adapter HV
AT66 Präg-Satz Adapter HV
528008-4
HV Crimping Machine, speed 10mm/sec
HV Crimpmaschine, Crimpgeschw. 10mm/sec
Table / Tabelle 1
4. ASSEMBLY INSTRUCTIONS / VERARBEITUNGSRICHTLINIE
4.1 Assembly overview / Baugruppenübersicht

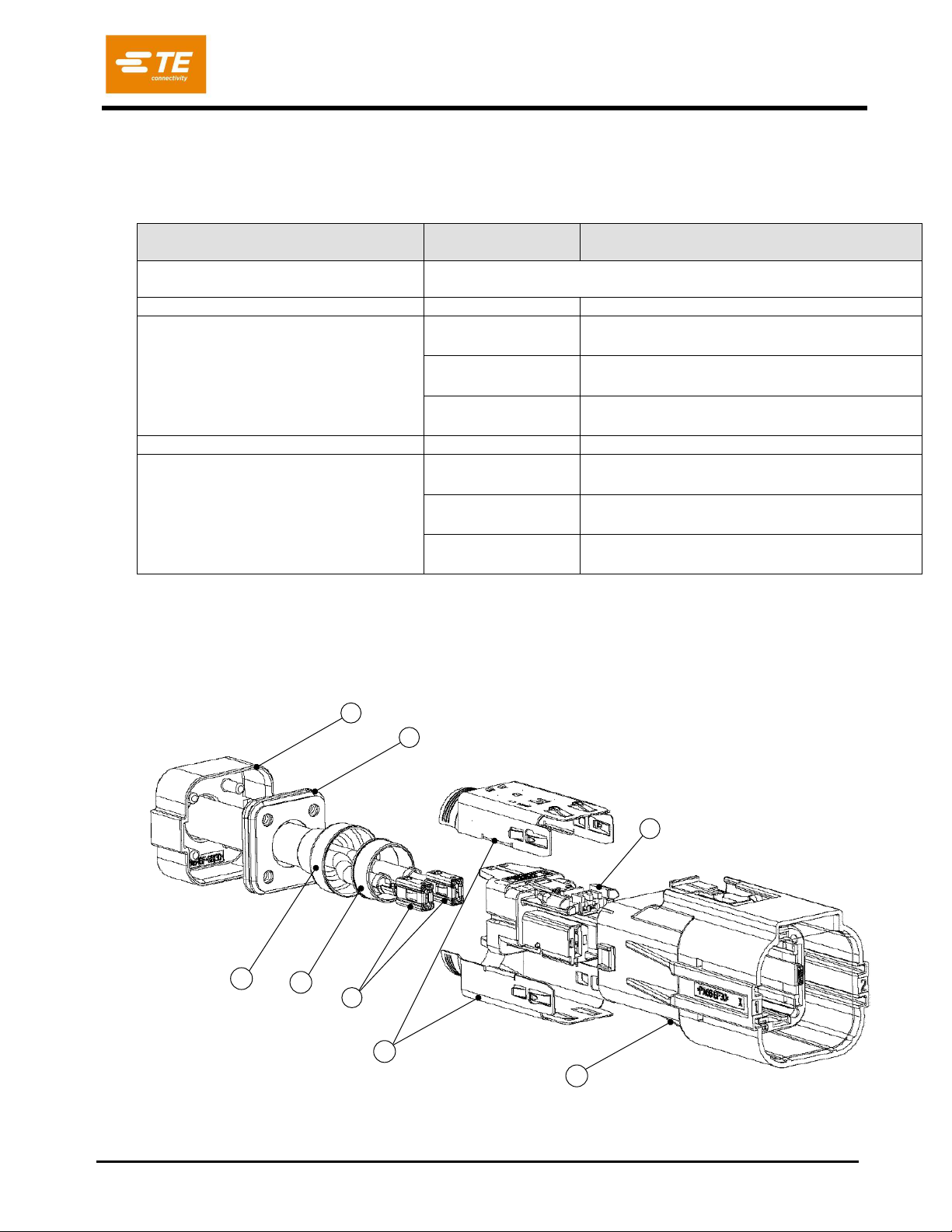

Figure / Bild 1
7
6
8
2
5
4
3
1

Rev D2
5 of 18
a. Parts of Assembly to order / Bestellteile
Wire / Leitung
Part / Teil
2 x 4 mm²
2 x 6 mm²
Pos
.
Qty
.
Name / Bezeichnung
P/N / Teilenummer
1
1
PLUG HOUSING ASSY, CODED
Steckergeh. Baugruppe, Kodiert
2141256-X
2141256-X
2
1
RECEPTACLE HOUSING ASSY
Kontaktgehäuse Baugruppe
2141259-1
2141259-1
3
1
SHIELD CRIMP FERRULE, INNER
Untercrimphülse
2141261-1
2141261-1
4
2
SHIELDING
Schirmung
2141262-3
2141262-3
5
1
OUTER CRIMP FERRULE
Äussere Crimphülse
2141263-3
2141263-4
6
1
CABLE SEAL
Kabeldichtung
2141264-3
2141264-4
7
1
COVER
Abdeckkappe
2141265-3
2141265-4
8
2
AMP MCP 6.3/4.8 CONTACT
AMP MCP 6.3/4.8 Buchsenkontakt
STRIP / Band:
2-1241408-3
STRIP / Band:
2-1241408-3
Table / Tabelle 2

Rev D2
6 of 18
ATTENTION!
- HIGH VOLTAGE APPLICATION -
SHIELDING BRAID AND CABLE INSULATION MAY
NOT BE DEMAGED!
ACHTUNG !
- Hochspannungsanwendung -
Schirmgeflecht und Isolation der Leitung dürfen NICHT
beschädigt werden!
b. Security Advice / Sicherheitshinweis
The assembly should only be performed by trained personnel.
Die Montage ist nur von geschultem Personal durchzuführen.
Avoid prolonged or repeated skin contact with silver shieldings. (wear protective gloves)
Länger andauernden/wiederholten Hautkontakt mit der versilberten Schirmung vermeiden. (Schutzhandschuhe
tragen).

Rev D2
7 of 18
c. Assembly Steps /Montageschritte
Step 1 / Schritt 1
The following parts must be assembled in the following order on the cable (Figure 2).
Die zu verarbeitenden Teile sind in folgender Reihenfolge auf das Leitungsende zu montieren (Bild 2)
1. COVER / Abdeckkappe
2. CABLE SEAL / Kabeldichtung
3. OUTER CRIMP FERRULE / Äussere Crimphülse
Step 2 / Schritt 2
Remove wire sheath material as shown:
Leitungs-Ummantelung folgendermaßen entfernen:
Remove outer sheath and foiled shielding according to determined length. (Figure 3)
Außenmantel und Schirmfolie auf das festgelegte Maß entfernen (Bild 3)
Shorten shielding braid and filler. The shielding braid can be combed out (brushed out).
Cutting length of shielding braid and filler adjusted to 15±1mm (Figure 3).
Schirmgeflecht und Füller kürzen. Das Schirmgeflecht kann gekämmt (ausgebürstet) werden.
Schnittlänge von Schirmgeflecht und Füllmaterial auf 15 ± 1 mm eingestellt (Bild 3).
Fold the shielding braid back. (Figure 4)
Schirmgeflecht zurückfalten (Bild 4)

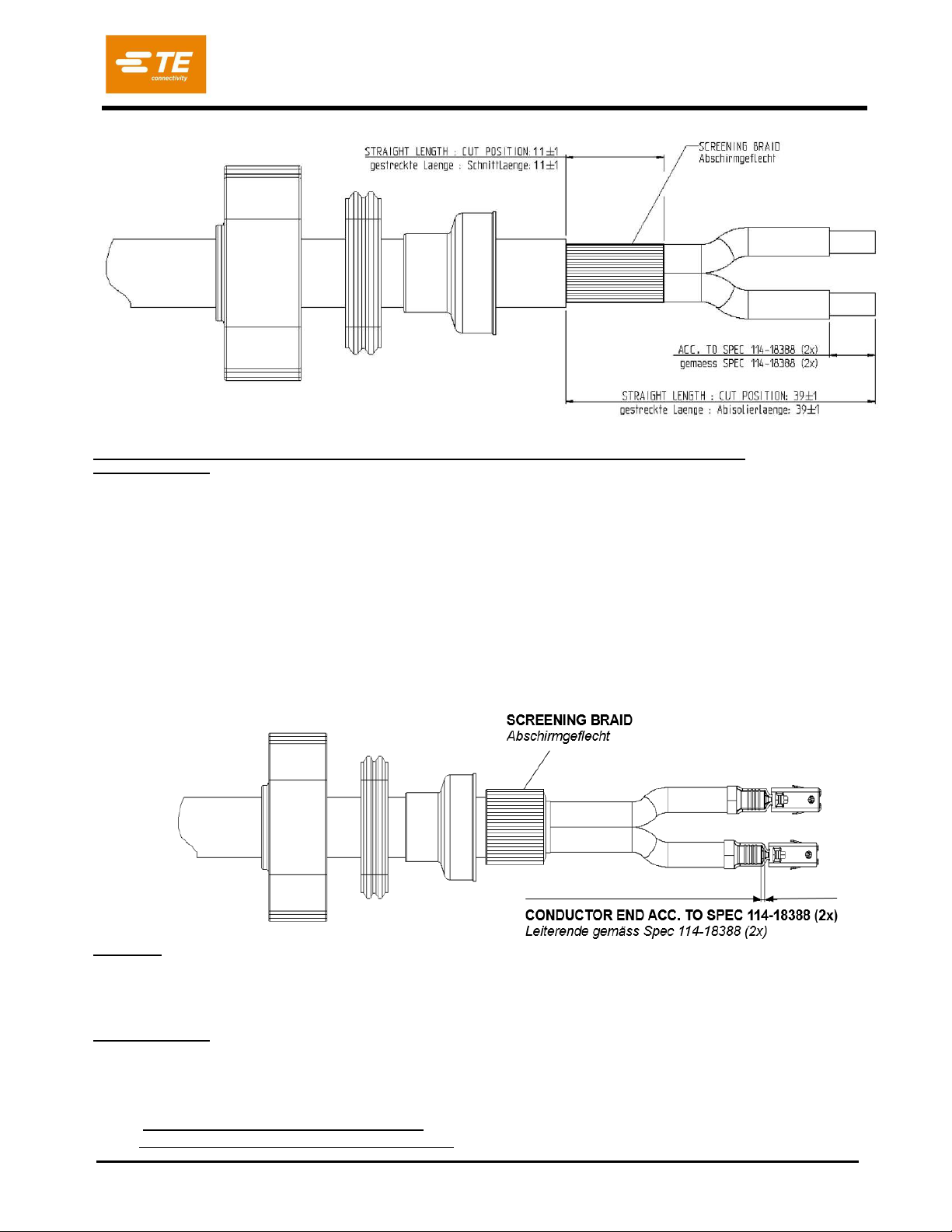

Figure / Bild 2

Rev D2
8 of 18
Step 3 / Schritt 3
Remove core insulation according to spec. 114-18388 (Figure 3)
Einzeladern entsprechend Spez. 114-18388 abisolieren (Bild 3)
Crimp on all conductors AMP MCP 6.3/4.8K contact with the specified tool according to TE SPEC.
114-18388. Avoid twisting of the conductors. For easy insertion into RECEPTACLE HOUSING all
should have the same orientation (Figure 4).
Auf die Einzeladern AMP MCP 6.3/4.8K Buchsenkontakte mit spezifiziertem Werkzeug nach TE
Spezifikation 114-18388 ancrimpen. Um eine Leiterverdrehung beim späteren Bestücken der Kontakte zu
vermeiden, sollte auf eine gleiche Ausrichtung der Kontakte geachtet werden (Bild 4).
Step 4 / Schritt 4
Assemble INNER CRIMP FERRULE on the cable (Figure 5).
Untercrimphülse auf das Leitungsende schieben (Bild 5)
CAUTION: Ensure correct orientation!
ACHTUNG: Auf korrekte Orientierung achten!
Figure / Bild 3
Figure / Bild 4

Rev D2
9 of 18
Step 5 / Schritt 5
Insert the Contacts into the RECEPTACLE HOUSING (according to the cavity numbers shown in
Figure 6) into their locking position. The contacts are locked when a click is heard on insertion. To
ensure that the contacts are correctly inserted, push/pull with a force on the cables (max. 10N).
After the contacts have been controlled for correct positioning and locking, the secondary lock of
the RECEPTACLE HOUSING have to be locked (Figure 7). The adequate locking is audible (snap
in), but must be controlled by visual inspection.
Die Kontakte in das Kontaktgehäuse (entsprechend der Kammernummern wie dargestellt in Bild 6) bis zur
Einrastposition einschieben. Beim Einrasten ist ein Rastgeräusch zu vernehmen. Zum Prüfen der
Verrastung an der Leitung entgegen der Steckrichtung ziehen (max.10N).
Nachdem die Kammern bestückt und die Kontakte auf vorschriftsmäßigen Sitz geprüft wurden, muss die
Zweite Kontaktsicherungen des Kontaktgehäuses eingerastet werden (Bild 7). Das ordnungsgemäße
Verrasten ist hörbar und muss durch eine Sichtprüfung kontrolliert werden.
Figure / Bild 5
Figure / Bild 6

Rev D2
10 of 18
Note: If a dismounting of AMP MCP6.3/4.8K-contact is necessary use auxiliary tool according
contact specification 114-18388. For opening the secondary locks use a flat screwdriver (e.g.
2.3x0.5) (Figure 8). If a secondary lock has been opened the RECEPTACLE HOUSING has to be
exchanged.
Hinweis: Ist eine Demontage der AMP MCP 6.3/4.8K Kontakte notwendig, muss das Entriegelungs-
werkzeug gemäß Kontaktspezifikation 114-18388 verwendet werden. Zum Öffnen der 2. Kontaktsicherung
kann ein flacher Schraubendreher (z.B. 2.3x0.5) benutzt werden (Bild 8). Wurde die 2. Kontaktsicherung
geöffnet, so ist das Kontaktgehäuse auszutauschen.
Figure / Bild 8
Figure / Bild 7

Rev D2
11 of 18
Step 6 / Schritt 6
Position the INNER CRIMP FERRULE next to the SCHIELDING BRAID (Figure 9).
Die Untercrimphülse in Richtung Schirmgeflecht positionieren (Bild 9).
Slide first SHIELD on the RECEPTACLE HOUSING until it snaps on it (Figure 9).
Erstes Schirmblech auf das Kontaktgehäuse schieben bis es verrastet (Bild 9).
Slide second SHIELD on the RECEPTACLE HOUSING until it it stops (Figure 10).
Zweites Schirmblech über das Kontaktgehäuse stülpen und die seitlichen Laschen im Kontaktgehäuse
verrasten (Bild 10).
Position the INNER CRIMP FERRULE into the SHIELDS until it lies against the end of the SHIELDS
(Figure 11).
Die Untercrimphülse in die Aufnahme der Schirmbleche auf Anschlag einschieben (Bild 11).
Put the SHIELDING BRAID over the SHIELDS (Figure 11).
Schirmgeflecht über die Schirmbleche stülpen (Bild 11).
Push the OUTER CRIMP FERRULE over the SCREENING BRAID and the SHIELDS (Figure 11).
Figure / Bild 9
Figure / Bild 10

Rev D2
12 of 18
Die Äußere Crimphülse bis zum Anschlag über das Schirmgeflecht und die Schirmbleche schieben
(Bild 11).
Step 7 / Schritt 7
Ensure that all parts are in the correct position (Figure 12). Ensure that the shield braids are
homogeneous spread over the circumference of the crimp ferrule. Insert the Assembly into the Die
Set with locator and crimp it. For correct handling and using of application tools see guideline
411-18555.
After crimping the shield braid has to be visible for visual inspection of homogeneous distribution
of the braids and may extend according Figure 12. CAUTION: Post crimp cutting of the braids is
not permitted!
Die korrekte Position der Teile sicherstellen (Bild 12). Es ist sicherzustellen, dass die Schirmdrähte
gleichmäßig über den Umfang der Crimphülse verteilt sind ! Anschließend die ganze Baugruppe in das
Schirm-Crimpwerkzeug einlege und crimpen. Korrekte Handhabung der Verarbeitungswerkzeuge siehe
Richtlinie 411-18555. Nach dem Crimpen müssen die Schirmdrähte zur optischen Prüfung sichtbar sein
und können entsprechend Bild 12 überstehen.
ACHTUNG: Nachträgliches Kürzen der Schirmdrähte ist nicht zulässig!
The crimp quality has to be conform to TE Spec. 109-18212. The crimp heights have to be
measured according Chapter 5.4 of TE Spec. 109-18212 and they have to meet following
requirements:
Die Crimp Qualität ist gemäß TE Spezifikation 109-18212 zu beurteilen. Die Crimphöhe ist gemäß TE
Spezifikation 109-18212, Absatz 5.4, zu messen und die Einhaltung der folgenden Werte sind sicher zu
stellen:
Figure / Bild 11

Rev D2
13 of 18
Table / Tabelle 3
* Dim G = recommended inspection dimension against mistaken identity of outer crimp ferule
* Maß G = empfohlenes Prüfmaß gegen Verwechslung der Crimphülse
Cross section
Querschnitt
D
[mm]
E
[mm]
F
[mm]
G *
[mm]
2x4mm²
11,6 ± 0,15
15,8 ± 0,15
max. 20
max. 13,0
2x6mm²
13.0 ± 0,15
max. 14,6
Figure / Bild 12

Rev D2
14 of 18
Step 8 / Schritt 8
Insert the Multicore Shielded Cable Assembly into the OUTER HOUSING ASSEMBLY. The
Receptacle Housing ensures with its coding the correct polarisation in the Outer Housing
Assembly (Figure 13). To ensure that the Cable Assy is correctly snapped in, pull with a force on
the cable (max. 10N).
Leitung mit angecrimpten Schirmblechen in die Aussengehäuse Baugruppe bis in Rastposition
einschieben. Die korrekte Polarisierung wird durch die Kodierung am Kontaktgehäuse (Bild 13)
sichergestellt. Das korrekte Verrasten ist durch Ziehen an der Leitung (max. 10 N) zu kontrollieren.
Step 9 / Schritt 9
Join COVER and CABLE SEAL together, the 4 CENTERING PINS have to insert complete into the
CABLE SEAL openings (Figure 14).
Abdeckkappe und Kabeldichtung zusammenfügen, die 4 Zentrierzapfen der Abdeckkappe müssen dabei in
den Kabeldichtungsöffnungen komplett eintauchen (Bild 14).
Figure / Bild 13
Figure / Bild 14

Rev D2
15 of 18
Press the COVER over the OUTER HOUSING. Ensure that both Catch-Mechanisms are snapped in.
Die Abdeckkappe auf das Außengehäuse aufschieben. Eine korrekte Verrastung beider Schnapphaken
sicherstellen.
d. End of Line Test / Endprüfung
Assembled HV Connectors have to be tested electrically and mechanically to applicable
requirements.
Alle HV Steckverbinder müssen elektrisch und mechanisch entsprechend der Einsatzanforderungen
geprüft werden.

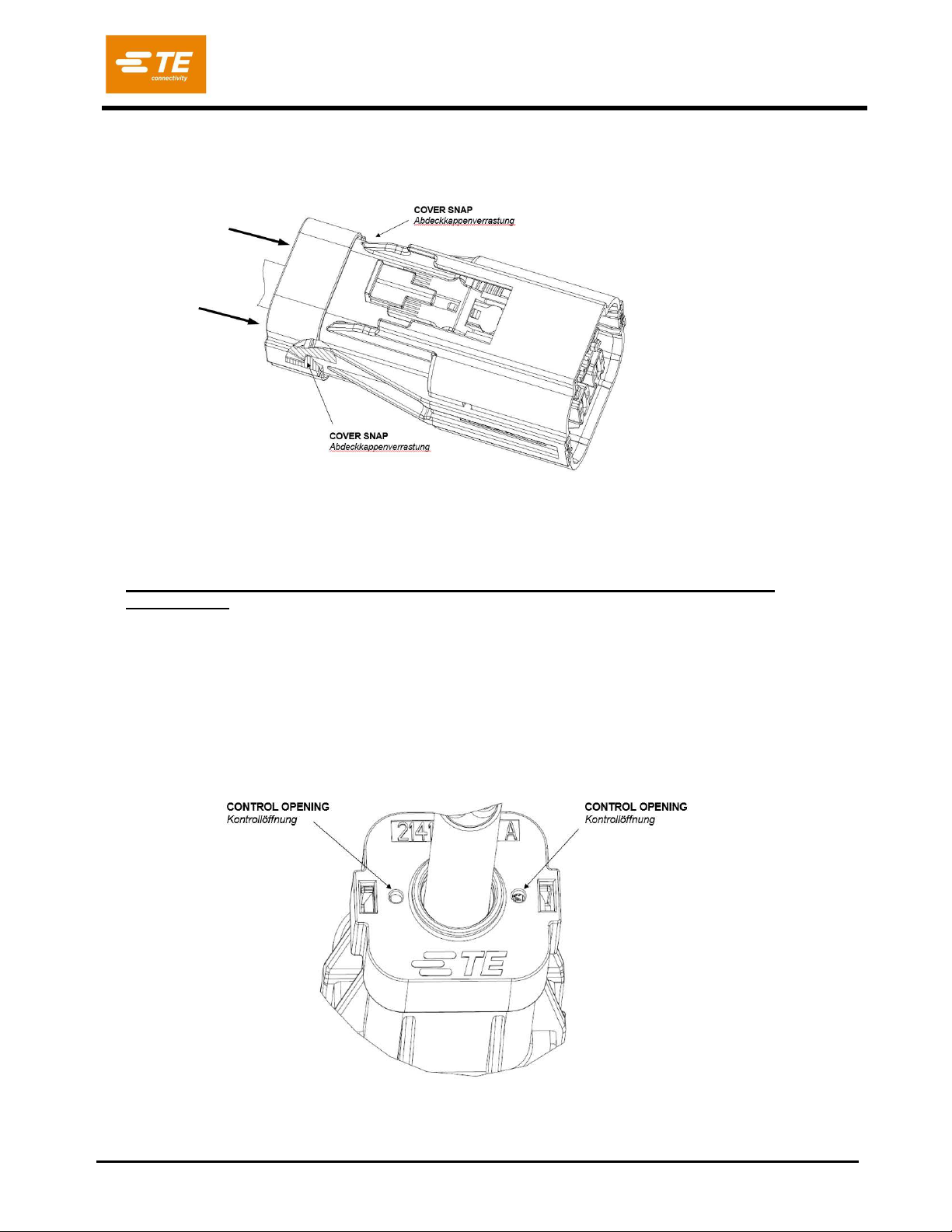

On COVER are CONTROL OPENINGS for detecting existence of SEAL after COVER assembling.
Im Bereich der Abdeckkappe befinden sich Kontrollöffnungen um nach der Assemblage der Abdeckkappe
das Vorhandensein der Dichtung prüfen zu können.
Figure / Bild 15
Figure / Bild 16

Rev D2
16 of 18
5. CONNECTOR HANDLING / STECKERHANDHABUNG
a. Plugging Connector / Stecker verbinden
- Push the plug fully until hearable snapping into the header
Stecker komplett bis zum hörbaren Verrasten in den Anschlusskragen stecken
- Verify that the connectors are fully locked with a light tug, do not pull on the wire. If the
connection is not correct plugged, it will not be able to activate the CPA.
Durch leichtes ziehen die Verrastung der Steckverbindung prüfen. Nicht an der Leitung ziehen. (bei nicht-
verrasteter Verbindung ist es nicht möglich die CPA zu aktivieren).
- Push the CPA forward (see figure 17). The locking latch is in this position blocked and it will not
be possible to push down the Locking latch for opening the connection.
CPA an Stirnseite nach vorne schieben (siehe Bild 17). Die Rastlasche ist in dieser Position blockiert und
läßt sich nicht nach unten drücken um die Steckverbindung zu lösen.
b. Unplugging Connector / Stecker trennen
- Pull the CPA back (see figure 18)
CPA zurückziehen (siehe Bild 18)
Figure / Bild 17
Figure / Bild 18

Rev D2
17 of 18
- Press the locking latch down to unlock the connector and pull the plug out of the header.
Do not pull on the wire. (see figure 19)
Verriegelungslasche zum Entriegeln nach unten drücken und Stecker herausziehen. Nicht an der Leitung
ziehen (siehe Abbildung 19)
Figure / Bild 19

Rev D2
18 of 18
LTR
REVISION RECORD
DWN
APP
DATE
B
NEW REVISED EDITION FOR SERIES PARTS
Neu überarbeitete Auflage für Serienstand
R.SCHWAN
A.KETTELER
05MAR2015
C
PAGE 5/18, TABLE 2, POS.6: 9-2141264-2 WAS 2141264-3
Seite 5/18, Tabelle 2, Pos.6: 9-2141264-2 war 2141264-3
R.SCHWAN
A.KETTELER
08JUN2015
D
PAGE 5/18, TABLE 2, POS.6: 2141264-3 WAS 9-2141264-2
Seite 5/18, Tabelle 2, Pos.6: 2141264-3 war 9-2141264-2
R.SCHWAN
K.KIOSCHIS
30NOV2016
D1
PAGE 3, REFERED SPECIFIKATION DELETED IN LIST B)
Seite 3, referenzierte Spezifikation in Auflistung b) entfernt
R.SCHWAN
K.KIOSCHIS
10JAN2018
D2
PAGE 7/18, COMB OUT PROCESS DEFINED AS AN OPTIONAL
Seite 7/18, comb out-prozess als optional definiert
SHASHIKUMAR
SVATEK
TOMAS
09DEC2019
DR R.SCHWAN
05MAR2015
TYCO ELECTRONICS AMP GMBH
A TE CONNECTIVITY LTD. COMPANY
AMPÈRESTRAßE 12-14
D-64625 BENSHEIM
GERMANY
CHK
F.WITTROCK
05MAR2015
APP
A.KETTELER
05MAR2015
NO
114-94100
REV
D1
LOC
AI
TITLE
APPLICATION SPECIFICATION for
HVA630-2phm // 2 POS. HV CONNECTOR
Verarbeitungsspezifikation für
HVA630-2phm // 2 pol. HV Steckverbinder
