TEUFELBERGER SKC EVO User manual

Art.-Nr.: 6800136 / Ausgabe 02/2021
TEUFELBERGER
SKC EVO
Herstellerinformation und Gebrauchsanleitung/
Manufacturer’s information and instructions for use
Nach/according to:
EN 353-1:2014+A1:2017
EN 353-2:2002
CNB/P/11.119
CNB/P/11.062

2
INHALT / CONTENTS
INHALT/CONTENTS
DE
Achtung 3
1. Gebrauch 4
2. Kennzeichnung 9
3. Aufbau des Drahtseilsystems 10
4. Montage 14
5. Anwendungshinweise 17
6. Kompatibilität mit bestehenden Systemen 18
7. Austausch des Bandfalldämpfers 19
8. Gebrauchseinschränkungen 20
9. Vor der Verwendung zu beachten 21
10. Transport, Lagerung, Reinigung 22
11. Regelmässige Überprüfung 22
12. Instandhaltung 23
13. Lebensdauer 23
Abnahmeprotokoll 24
Überprüfungsprotokoll für das Auanggerät 25
Überprüfungsprotokoll für das Drahtseilsystem 26
EN
Warning 27
1. USE 28
2. Marking 33
3. Setup of the wire rope system 34
4. Assembly 38
5. Application notes 41
6. Compatibility with existing stystems 42
7. Replacement of the shock-absorbing lanyard 43
8. Limitation of use 44
9. To be abserved prior to use 45
10. Transport, storage & cleaning 46
11. Regular checks 46
12. Maintenance 47
13. Service life 47
Acceptance protocol 48
Test protocol for fall arrester 49
Test protocol for wire rope system 50
Notes 51

3
ACHTUNG
Wir bedanken uns, dass Sie sich für ein TEUFELBERGER Produkt entschieden haben.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch.
ACHTUNG
Dieses Produkt darf nur von Personen verwendet werden, die in seiner sicheren Benutzung unter-
wiesen sind und entsprechende Kenntnisse und Fähigkeiten haben bzw. unter direkter Überwachung
durch solche Personen! Die Ausrüstung sollte dem Benutzer persönlich zur Verfügung gestellt werden.
Sie darf nur innerhalb der festgelegten eingeschränkten Einsatzbedingungen und für den vorgesehenen
Verwendungszweck verwendet werden.
Vor Verwendung lesen und verstehen Sie diese Gebrauchsanleitung und bewahren Sie sie beim Pro-
dukt auf (z.B. für späteres Nachschlagen).
Das Produkt, das mit dieser Herstellerinformation ausgeliefert wird, ist baumustergeprüft, CE-gekenn-
zeichnet, um die Konformität mit der Verordnung (EU) 2016/425 zu Persönlicher Schutzausrüstung zu
bestätigen und entspricht den europäischen Normen, die auf dem Produktetikette angegeben sind. Das
Produkt entspricht jedoch keinerlei anderen Normen, außer es wird ausdrücklich darauf hingewiesen.
Wenn das System verkauft oder an einen anderen Benutzer weitergegeben wird, müssen die Hersteller-
informationen mitgegeben werden. Wenn das System in einem anderen Land verwendet werden soll, so
liegt es in der Verantwortung des Verkäufers/Vorbenutzers sicherzustellen, dass die Herstellerinforma-
tionen in der Landessprache des betreffenden Landes bereitgestellt werden.
TEUFELBERGER ist nicht verantwortlich für direkte, indirekte oder zufällige Folgen / Schäden, die
während oder nach der Verwendung des Produktes auftreten und die aus unsachgemäßer Verwendung,
insbesondere durch einen fehlerhaften Zusammenbau resultieren.
Ausgabe: 02/2021, Art. Nr.: 6800136
ACHTUNG
Die Verwendung der Produkte kann gefährlich sein. Unsere Produkte dürfen nur für den Einsatz verwendet werden,
für den sie bestimmt sind. Sie dürfen insbesondere nicht zu Hebezwecken im Sinne der EU-RL 2006/42/EG verwen-
det werden. Der Kunde muss dafür sorgen, dass die Verwender mit der korrekten Anwendung und den notwendigen
Sicherheitsvorkehrungen vertraut sind. Bedenken Sie, dass jedes Produkt Schaden verursachen kann, wenn es falsch
verwendet, gelagert, gereinigt oder überlastet wird. Prüfen Sie nationale Sicherheitsbestimmungen, Industrieempfe-
hlungen und Normen auf lokal geltende Anforderungen. TEUFELBERGER® und 拖飞宝® sind international registrierte
Marken der TEUFELBERGER Gruppe.

4
GEBRAUCH
Position Bild Produkt Info Artikelnr.
A
Bauseitige Unterkonstruktion
Tragfähigkeit gemäß EN 795
B/G - TB SKC Evo
Line wire rope
C/H - Carabiner
min 5 kg
TB SKC Evo Auffanggerät
inkl. Absorber Edelstahl 614 g 7330558
BTB SKC Evo Line
Galvanized Wire Rope
Verzinktes Stahlseil
Ø8mm, verpresste Kau-
sche, 2 x Drahtseilklem-
men (lose)
73353000
CKarabiner Stahl
Oval Trilock
Verzinkter Karabiner
für die obere Seilbefes-
tigung
7331885
DTB SKC Evo Line Spring
Tensioner Galvanized
Verzinktes Abspan-
nelement für die untere
Seilbefestigung inkl.
Seilkausche
7335304
ETB SKC Evo Line Ladder
Bracket Galvanized
Verzinkter Seilzwis-
chenhalter mit U-Bügel
für Leitersprossen und
Bohrung Ø13mm für
M12 Schrauber
7335305
. GEBRAUCH
Das TEUFELBERGER SKC EVO System ist ein mitlaufendes Auanggerät (TEUFELBERGER SKC
EVO) an beweglicher oder starrer Führung (TEUFELBERGER SKC EVO Line). Das Auanggerät
begleitet den Benutzer beim Auf- und Absteigen und im Sturzfall blockiert es sofort am Seil und fängt
den Benutzer sicher auf. Der integrierte Falldämpfer (TEUFELBERGER SKC EVO Absorber) reduziert
die Stoßkraft auf unter 6 kN und muss immer zwischen Auanggerät und Benutzer eingesetzt sein.
Tabelle 1: Das TEUFELBERGER SKC EVO Auanggerät darf nur an speziell geprüften und zugelass-
enen Seilen verwendet werden. In der Tabelle sind alle zulässigen Komponenten angeführt.

5
GEBRAUCH
FTB SKC Evo Line Upper
L-Support Galvanized
Verzinkte obere Leiter-
befestigung mit U-Bügel
für 3 Leitersprossen
7335306
GTB SKC Evo Line Lower
L-Support Galvanized
Verzinkte untere Leiter-
befestigung mit U-Bügel
für 2 Leitersprossen
7335307
HTB SKC Evo Line
Stainless Steel Wire Rope
Edelstahlseil Ø8mm,
verpresste Kausche, 2 x
Drahtseilklemmen (lose)
73353080
I
TB SKC Evo Line Kara-
biner Oval TL Stainless
Steel
Edelstahl-Karabiner für
die obere Seilbefesti-
gung
7335311
JTB SKC Evo Line Spring
Tensioner Stainless Steel
Edelstahl-Abspannele-
ment für die untere
Seilbefestigung inkl.
Seilkausche
7335312
KTB SKC Evo Line Ladder
Bracket Stainless Steel
Edelstahl-Seilzwis-
chenhalter mit U-Bügel
für Leitersprossen und
Bohrung Ø13mm für
M12 Schrauber
7335313

6
GEBRAUCH
LTB SKC Evo Line Upper
L-Support Stainless Steel
Obere Leiterbefesti-
gung aus Edelstahl mit
U-Bügel für 3 Leiters-
prossen
7335314
MTB SKC Evo Line Lower
L-Support Stainless Steel
Untere Leiterbefesti-
gung aus Edelstahl mit
U-Bügel für 2 Leiters-
prossen
7335315
N
TEUFELBERGER SKC Evo System
EN 353-1 und EN 353-2
VertikalesDrahtseilsystem /
Verticalsteel wire rope system
Nurmit Auffanggerät TEUFELBERGER SKC Evo benutzen /
Useonly with fallarrester TEUFELBERGER SKC Evo
Herstellerinformationbeachten! / Read the instructions for use!
Anwendungsrichtung/ Direction of use
ErforderlicherSturzfreiraum / Fall clearance = min. 1,8m
Max.zulässige Benutzeranzahl:
Max.allowed number of users: 1 2 3
m
Systemlänge(max. 100m):
Systemlength (max. 100m):
Systemnummer:
Systemnumber:
JährlichePrüfung
annualinspection
Montagebetrieb/ Installation company
Hersteller/ Manufacturer:
TeufelbergerSeil GmbH, Böhmerwaldstraße 20, A-4600 Wels
www.teufelberger.com,tel. [phone], [email protected]
Montagedatum/Date:
QR-Code
TB SKC Evo Line Display
Systemschild zur
Kennzeichnung des
Drahtseilsystems
7335316
TEUFELBERGERSKC Evo System
EN353-1 und EN 353-2
VertikalesDrahtseilsystem /
Verticalsteel wire rope system
Nurmit Auffanggerät TEUFELBERGER SKC Evo benutzen /
Useonly with fallarrester TEUFELBERGER SKC Evo
Herstellerinformationbeachten! / Read the instructions for use!
Anwendungsrichtung/ Direction of use
ErforderlicherSturzfreiraum / Fall clearance = min. 1,8m
Max.zulässige Benutzeranzahl:
Max.allowed number of users: 1 2 3
m
Systemlänge(max. 100m):
Systemlength (max. 100m):
Systemnummer:
Systemnumber:
JährlichePrüfung
annualinspection
Montagebetrieb/Installation company
Hersteller/ Manufacturer:
TeufelbergerSeilGmbH, Böhmerwaldstraße 20, A-4600 Wels
www.teufelberger.com,tel.[phone], [email protected]
Montagedatum/Date:
QR-Code

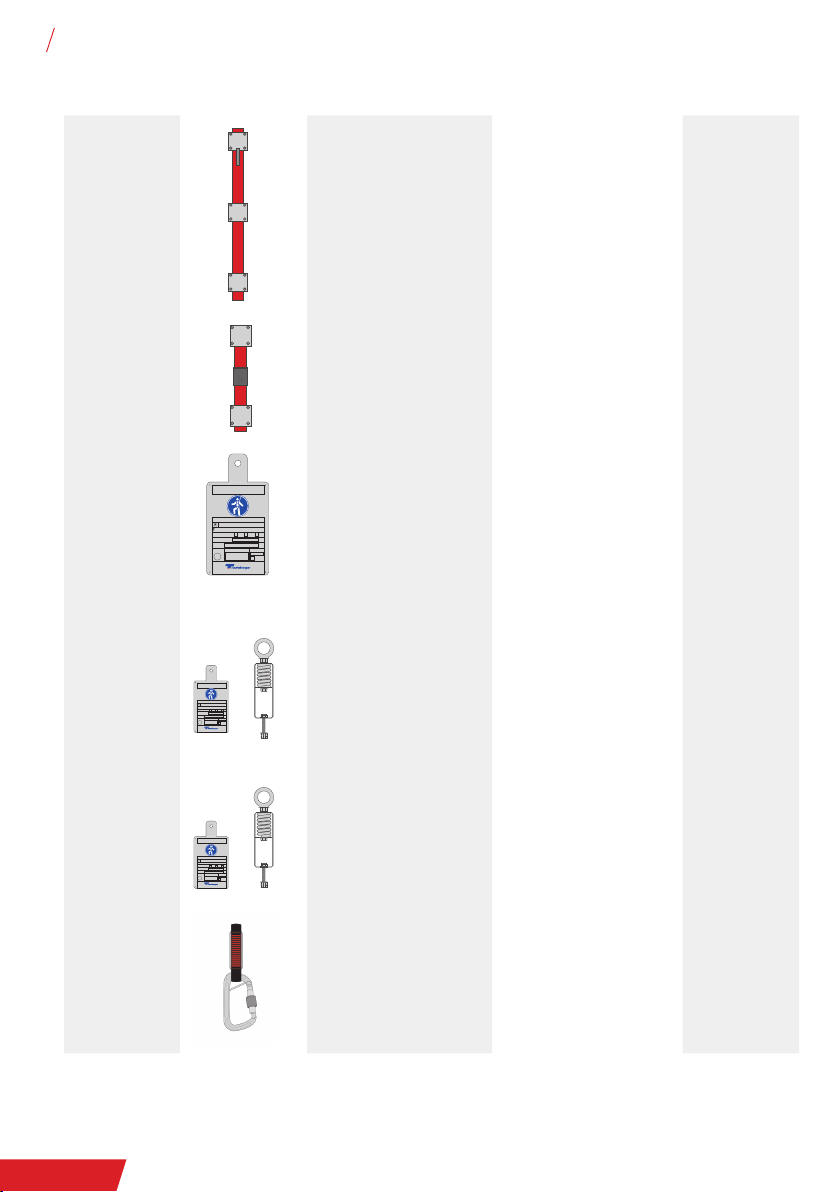

TB SKC Evo Retro-Fit
Galvanized
Retro-Fit-Paket beste-
hend aus Abspan-
nelement verzinkt,
Schraubklemmen-Set
und Systemschild
7335317
TEUFELBERGERSKC Evo System
EN353-1 und EN 353-2
VertikalesDrahtseilsystem /
Verticalsteel wire rope system
Nurmit Auffanggerät TEUFELBERGER SKC Evo benutzen /
Useonly with fallarrester TEUFELBERGER SKC Evo
Herstellerinformationbeachten! / Read the instructions for use!
Anwendungsrichtung/ Direction of use
ErforderlicherSturzfreiraum / Fall clearance = min. 1,8m
Max.zulässige Benutzeranzahl:
Max.allowed number of users: 1 2 3
m
Systemlänge(max. 100m):
Systemlength (max. 100m):
Systemnummer:
Systemnumber:
JährlichePrüfung
annualinspection
Montagebetrieb/Installation company
Hersteller/ Manufacturer:
TeufelbergerSeilGmbH, Böhmerwaldstraße 20, A-4600 Wels
www.teufelberger.com,tel.[phone], [email protected]
Montagedatum/Date:
QR-Code
TB SKC Evo Retro-Fit
Stainless Steel
Retro-Fit-Paket beste-
hend aus Abspannele-
ment aus Edelstahl,
Schraubklemmen-Set
und Systemschild
7335318
TB SKC Evo Absorber
Ersatz-Falldämpfer
Austausch-Falldämpfer
für das Auanggerät TB
SKC Evo
7330559

7
GEBRAUCH

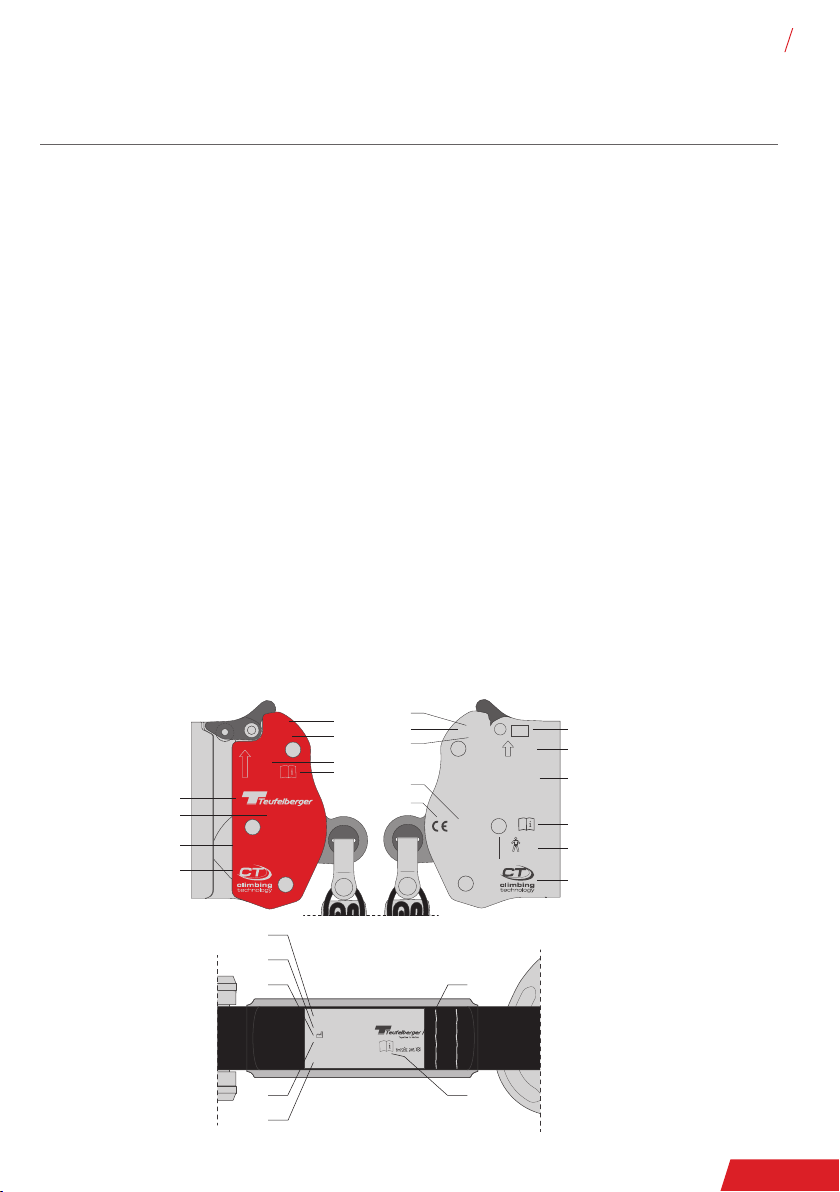

In Abbildung 2 sind die Einzelteile des Auffanggerätes TEUFELBERG-
ER SKC EVO markiert. Die Buchstaben bedeuten folgendes:
A) Grundkörper
B) Sicherheitssperre
C) Sperrnocken
D) Laufrolle
E) Sperrmechanismus zum Schutz gegen falsches Aufsetzen –
„OneWay“
F) Bügel mit Bolzen zur Befestigung des Bandfalldämpfers
G) Bandfalldämpfer
H) Karabiner
In Abbildung 3 wird das korrekte Aufsetzen des Auffanggerätes am
Drahtseil beschrieben:
Abb. 3.1) Nehmen Sie das Auang-
gerät wie abgebildet in die Hand.
Abb. 3.2) Mit dem Zeigefinger önen
Sie die Sicherheitssperre.
Abb. 3.3) Mit dem Daumen drücken
Sie den Sperrnocken nach oben. Nun
zieht sich der Sperrnocken im Gerät
komplett zurück und der Gleitschlitz
ist frei.
Abb. 3.3) Achten Sie auf die korrek-
te Anwendungsrichtung (Pfeil nach
oben) und setzten Sie das Auang-
gerät auf das Drahtseil auf.
Abb. 3.4) Lassen Sie den Sperrnocken
und die Sicherheitssperre los.
Abb. 3.5) Nun sitzt
das Gerät am Seil.
Abb. 3.6) Führen Sie
eine Funktionskon-
trolle durch indem Sie
das Auanggerät am
Karabiner fassen und
noch oben ziehen.
Das Gerät muss frei
nach oben gleiten.
Abb. 3.7) Dann ziehen
Sie am Karabiner
rasch nach unten. Das
Gerät muss sofort am
Seil blockieren.
Abb. 3.8) Das Auanggerät ist mit dem Sicherheitssystem „OneWay“ ausgestattet. Dies verhindert ein
falsches Aufsetzen des Auanggerätes. Falls das Gerät dennoch verkehrt aufgesetzt wird, kann es
nicht korrekt funktionieren. Es besteht akute LEBENSGEFAHR!

8
GEBRAUCH
EN 361
NO!
OK!
EN 361
NO!OK!
In Abbildung 4 wird das korrekte Abnehmen des Auffanggerätes vom Drahtseil beschrieben:
Abb. 4.1) Achtung! Das Abnehmen des Auanggerätes muss von einer sicheren Position erfolgen
(unten am Boden, oder der Benutzer ist separat gesichert durch kollektive Schutzmaßnahmen oder
durch ein anderes Auangsystem)!
Abb. 4.2) Greifen Sie wieder mit dem Zeige-
finger auf die Sicherheitssperre und mit dem
Daumen von unten auf den Sperrnocken.
Drücken Sie nun die Finger zusammen.
Abb. 4.3) Nun kann das Auanggerät vom
Seil abgenommen werden.
In Abbildung 5 wird die korrekte Verbindung zum Auffanggurt beschrieben:
Der Karabiner des Auanggerätes wird an der sternalen Auf-
fangöse (Gekennzeichnet mit einem „A“) des Auanggurtes (ge-
prüft nach EN 361) angebracht. Vor dem Gebrauch den Gurt so
einstellen, dass er perfekt am Körper des Anwenders aufliegt und
nicht locker ist (siehe Gebrauchsanleitung des Auanggurtes)
Achtung! Beachten Sie die minimale und maximale Nennlast des
Benutzers laut Kennzeichnung am Auanggerät!
Achtung! Sollte sich der Gurt während des Auf- oder Abstiegs
lockern, muss er erneut in einer gesicherten Position eingestellt
werden.

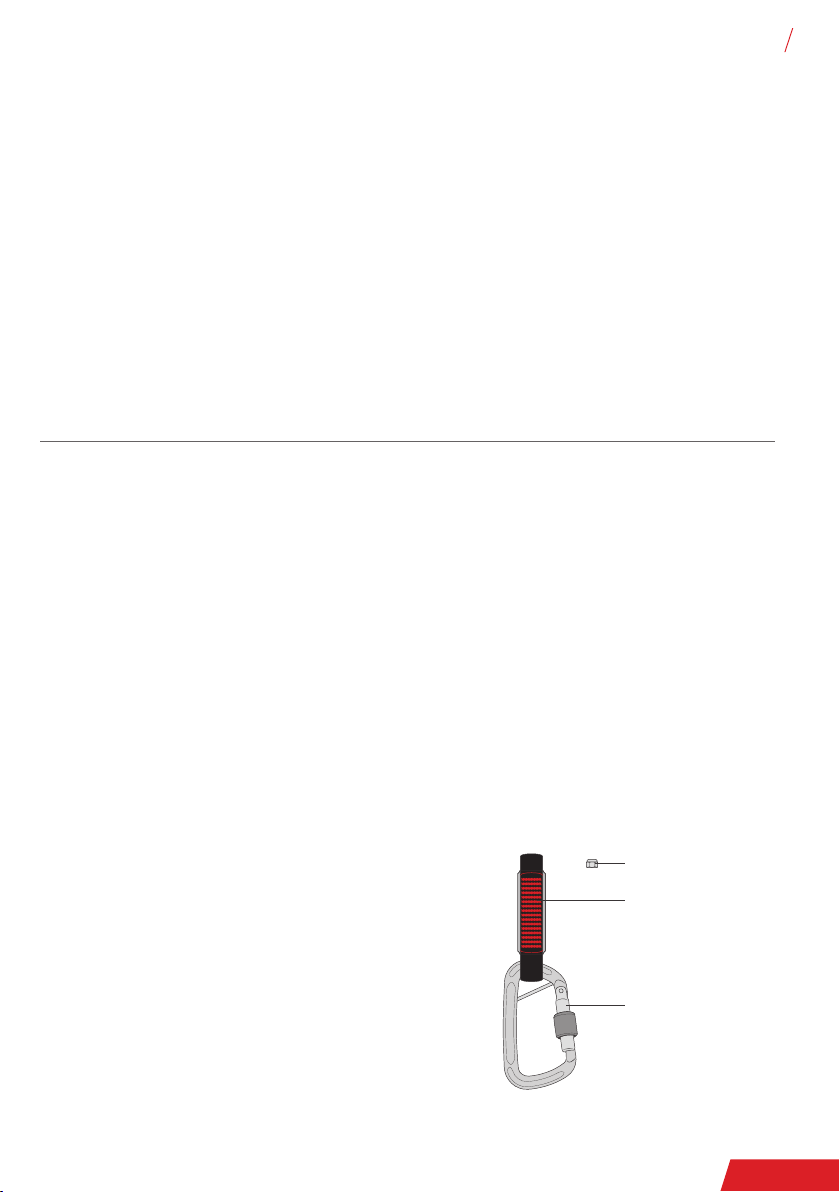

Achtung! Es ist absolut verboten, den Bandfalldämpfer des Auf-
fanggerätes zu verlängern oder zu verkürzen, indem zum Beispiel
ein Karabiner hinzugefügt oder entfernt wird. Achten Sie auf die
korrekte Verriegelung des Karabiners am Auanggerät!

9
KENNZEICHNUNG
. KENNZEICHNUNG
In Abbildung 5 ist die Beschriftung am TEUFELBERGER SKC EVO Auffanggerät und am
TEUFELBERGER SKC EVO Absorber markiert. Die Nummerierung bedeutet folgendes:
Auanggerät inkl. Falldämpfer:
1) Produktnamen Läufer
2) Produktname Falldämpfer
3) Herstellername
4) Produzent
5) Normen
6) Seriennummer XXXX/YY-ZZZZSKC: XXXX= Jahr, YY = Monat, ZZZZ=Seriennummer
7) Herstellungsdatum XXXX/YY: XXXX = Jahr, YY = Monat
8) Datamatrix Code = enthält Seriennummer
9) Chargennummer
10) Hinweis, dass die Gebrauchsanleitung gelesen werden muss
11) Herstellungsland
12) Patentiertes Gerät
13) CE-Kennzeichnung.
14) Nummer der Prüfstelle, die die Produktüberwachung durchführt
15) Korrekte Anwendungsrichtung
16) Hinweis, dass das Auanggerät nur als Komponente des Systems TEUFELBERGER SKC EVO Line
verwendet werden darf
17) Hinweis das, dass Auanggerät nur für einen Benutzer mit einem Gewicht von 50 kg (exklusive
Ausrüstung) bis 140 kg (inklusive Ausrüstung) zugelassen ist
18) Hinweis, dass der Falldämpfer nur in Kombination mit dem Auanggerät TEUFELBERGER SKC
EVO verwendet werden darf
AUF
HAUT
Use only with
TEUFELBERGER SKC EVO Line
in stainless or galvanized steel
SINGLE USER
UTILISATEUR UNIQUE
UTILIZZATORE UNICO
FÜR EINE PERSON
USUARIO UNICO 50-140kg
ALTO
UP
BBBB
Serial No.
XXXX/YY-ZZZZSKC
0408
Produced by:
EN 353-1:2014 + A1:2017
EN 353-2:2002
MADE
IN ITALY
Patented
UP
ALTO
HAUT
AUF
SKC EVO
Produced by:
ABSORBER SKC EVO
EN 353-1 + 353-2
To be used only with Teufelberger SKC EVO
Lfd. Nr.: Muster 20
Controll-Nr.: 62.7D08D20
2020/08
TEUFELBERGER SKC Evo System
EN 353-1 und EN 353-2
Vertikales Drahtseilsystem /
Vertical steel wire rope system
Nur mit Auffanggerät TEUFELBERGER SKC Evo benutzen /
Use only with fallarrester TEUFELBERGER SKC Evo
Herstellerinformation beachten! / Read the instructions for use!
Anwendungsrichtung / Direction of use
Erforderlicher Sturzfreiraum / Fall clearance = min. 1,8m
Max. zulässige Benutzeranzahl:
Max. allowed number of users: 1 2 3
m
Systemlänge (max. 100m):
System length (max. 100m):
Systemnummer:
System number:
Jährliche Prüfung
annual inspection
Montagebetrieb / Installation company
Hersteller / Manufacturer:
Teufelberger Seil GmbH, Böhmerwaldstraße 20, A-4600 Wels
www.teufelberger.com,tel. [phone], [e-mail]
Montagedatum/Date:
QR-Code
11
12
15
10
3
1
5
4
13
14
6
7
9
2
5
7
6
18
3
10
15
8
10
17
4
16
19
20
21
23
25
27
30
31
22
24
26
28
29
33 32
AUF
HAUT
Use only with
TEUFELBERGER SKC EVO Line
in stainless or galvanized steel
SINGLE USER
UTILISATEUR UNIQUE
UTILIZZATORE UNICO
FÜR EINE PERSON
USUARIO UNICO 50-140kg
ALTO
UP
BBBB
Serial No.
XXXX/YY-ZZZZSKC
0408
Produced by:
EN 353-1:2014 + A1:2017
EN 353-2:2002
MADE
IN ITALY
Patented
UP
ALTO
HAUT
AUF
SKC EVO
Produced by:
ABSORBER SKC EVO
EN 353-1 + 353-2
To be used only with Teufelberger SKC EVO
Lfd. Nr.: Muster 20
Controll-Nr.: 62.7D08D20
2020/08
TEUFELBERGER SKC Evo System
EN 353-1 und EN 353-2
Vertikales Drahtseilsystem /
Vertical steel wire rope system
Nur mit Auffanggerät TEUFELBERGER SKC Evo benutzen /
Use only with fallarrester TEUFELBERGER SKC Evo
Herstellerinformation beachten! / Read the instructions for use!
Anwendungsrichtung / Direction of use
Erforderlicher Sturzfreiraum / Fall clearance = min. 1,8m
Max. zulässige Benutzeranzahl:
Max. allowed number of users: 1 2 3
m
Systemlänge (max. 100m):
System length (max. 100m):
Systemnummer:
System number:
Jährliche Prüfung
annual inspection
Montagebetrieb / Installation company
Hersteller / Manufacturer:
Teufelberger Seil GmbH, Böhmerwaldstraße 20, A-4600 Wels
www.teufelberger.com, tel. [phone], [e-mail]
Montagedatum/Date:
QR-Code
11
12
15
10
3
1
5
4
13
14
6
7
92
5
7
6
18
3
10
15
8
10
17
4
16
19
20
21
23
25
27
30
31
22
24
26
28
29
33 32

10
KENNZEICHNUNG / AUFBAU DES DRAHTSEILSYSTEMS
AUF
HAUT
Use only with
TEUFELBERGER SKC EVO Line
in stainless or galvanized steel
SINGLE USER
UTILISATEUR UNIQUE
UTILIZZATORE UNICO
FÜR EINE PERSON
USUARIO UNICO 50-140kg
ALTO
UP
BBBB
Serial No.
XXXX/YY-ZZZZSKC
0408
Produced by:
EN 353-1:2014 + A1:2017
EN 353-2:2002
MADE
IN ITALY
Patented
UP
ALTO
HAUT
AUF
SKC EVO
Produced by:
ABSORBER SKC EVO
EN 353-1 + 353-2
To be used only with Teufelberger SKC EVO
Lfd. Nr.: Muster 20
Controll-Nr.: 62.7D08D20
2020/08
TEUFELBERGER SKC Evo System
EN 353-1 und EN 353-2
Vertikales Drahtseilsystem /
Vertical steel wire rope system
Nur mit Auffanggerät TEUFELBERGER SKC Evo benutzen /
Use only with fallarrester TEUFELBERGER SKC Evo
Herstellerinformation beachten! / Read the instructions for use!
Anwendungsrichtung / Direction of use
Erforderlicher Sturzfreiraum / Fall clearance = min. 1,8m
Max. zulässige Benutzeranzahl:
Max. allowed number of users: 1 2 3
m
Systemlänge (max. 100m):
System length (max. 100m):
Systemnummer:
System number:
Jährliche Prüfung
annual inspection
Montagebetrieb / Installation company
Hersteller / Manufacturer:
Teufelberger Seil GmbH, Böhmerwaldstraße 20, A-4600 Wels
www.teufelberger.com, tel. [phone], [email protected]
Montagedatum/Date:
QR-Code
11
12
15
10
3
1
5
4
13
14
6
7
92
5
7
6
18
3
10
15
8
10
17
4
16
19
20
21
23
25
27
30
31
22
24
26
28
29
33 32
Systemschild:
19) Produktnamen System
20) Normen
21) Mitlaufendes Auanggerät an beweglicher oder
starrer Führung
22) Nur mit dem Auanggerät TEUFELBERGER SKC
EVO verwenden
23) Hinweis, dass die Gebrauchsanleitung gelesen
werden muss
24) Korrekte Anwendungsrichtung
25) Sturzfreiraum
26) Maximale Anzahl der Benutzern
27) Systemlänge
28) Systemnummer
29) Nächste Überprüfung: Systemnummer
30) Montagedatum
31) QR-Code
32) Kontaktdaten Montagebetrieb
33) Hersteller mit Kontaktdaten
. AUFBAU DES DRAHTSEILSYSTEMS
Das TEUFELBERGER SKC EVO System besteht aus einer Reihe von Einzelteilen, die so zusam-
mengestellt werden können, dass sie als flexible oder feste Führung einschließlich mitlaufendem
Auanggerät für eine zentrale Befestigung an Leitern oder bauseitigen Strukturen verwendet werden
können.
Achtung! Das TEUFELBERGER SKC EVO System sollte nicht in aggressiver Atmosphäre oder
korrosiver Umgebung installiert werden (z. B. über einem Chlorbecken), da diese Einflüsse negative
Auswirkungen auf das System haben könnten und der betriebssichere Zustand nicht gewährleistet
werden kann! Wenn eine Einzelfallprüfung ergibt, dass die Umgebung unbedenklich für das Produkt
ist, kann es installiert und verwendet werden.
Die TEUFELBERGER SKC EVO line ist in 2 Ausführungen verfügbar:
1. Edelstahl 1.4301 und V2A
2. Stahl galvanisch verzinkt
Das Edelstahl-System ist besonders für den Einsatz im Außenbereich geeignet. Das System aus Stahl
verzinkt sollte nicht dauerhaft der Witterung ausgesetzt werden.
Achtung! Es ist unbedingt darauf zu achten, dass die Komponenten nicht vermischt werden! Das
Edelstahl-System ausschließlich nur mit Edelstahl-Komponenten verwenden und das Stahl-System
nur mit verzinkten Stahl-Komponenten verwenden (siehe Tabelle 1)!
Falls Komponenten vermischt werden, kann es zu Kontaktkorrosionen kommen und Teile können
beschädigt werden, was zum Versagen des Systems führen kann!

11
AUFBAU DES DRAHTSEILSYSTEMS

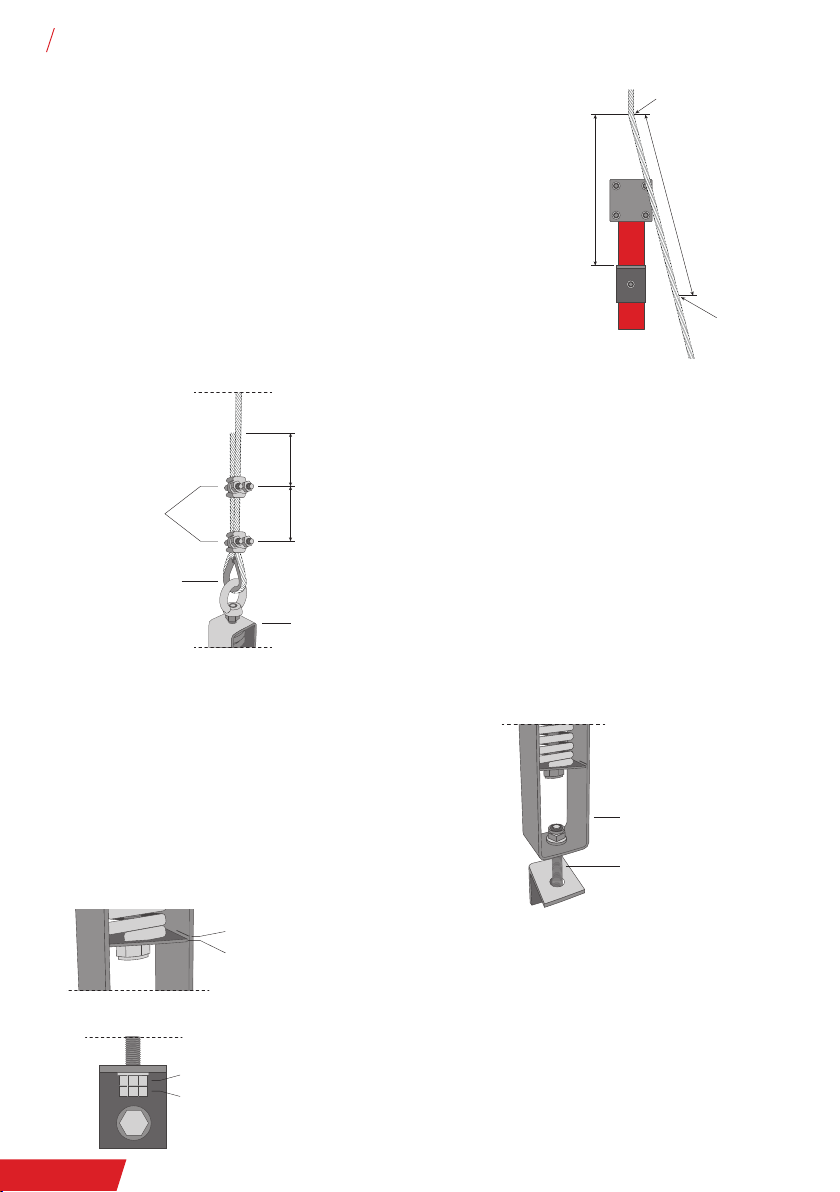

max. 10 m
max. 100 m Systemlänge
max. 10 m
F/L - TB SKC Evo
Line Upper L-Support
B/H - TB SKC Evo Line wire rope
E/K - TB SKC Evo Ladder bracket
C/I - Carabiner
D/J - TB SKC Evo
Line Spring Tensionerr
G/M - TB SKC Evo
Line Lower L-Support
N - TB SKC Evo Line Display
100
mm 100
mm
max
15°
max
15°
6.1: Fixe Montage nach EN 353-1 auf bauseitige Leiter:
Tragfähigkeit der Leiter: Die festverlegte Leiter (aus Aluminium, Stahl oder Edelstahl) muss genormt
sein (zB. ÖNORM EN-14122-4, ÖNORM Z-1600,…) und muss nach Herstellervorgabe montiert sein.
Außerdem muss ein Befestigungspunkt der Leiter zum Bauwerk genau im Bereich der oberen Leiter-
befestigung des Seiles sein (zwischen den beiden Sprossen)!
Das Drahtseilsystem darf nur mit zugelassenen Komponenten aus der Tabelle 1 an der Leiter instal-
liert werden.
Achtung! Die TEUFELBERGER SKC EVO Line darf eine max. Neigung von 15° links oder rechts
seitlich sowie nach hinten oder vorne nicht überschreiten!
Bei der Installation des Drahtseilsystems muss eine Vorspannung von 100 kg aufgebracht werden.
Die Vorspannung wird mit der Federspannvorrichtung bei der unteren Befestigung hergestellt. Dazu
wird die untere M12 Mutter solange festgezogen, bis das Anzeigeblech unter der Feder die Kerbe am
Bügel erreicht hat! Nach erfolgter Montage ist das Abnahmeprotokoll (Beilage 1) auszufüllen!

12
AUFBAU DES DRAHTSEILSYSTEMS
max. 10 m
max. 100 m Systemlänge
max. 10 m
Bauseitige Unterkonstruktion
Tragfähigkeit lt. Abb. 7
B/H - TB SKC Evo
Line wire rope
E/K - TB SKC Evo
Line Ladder Bracket
C/I - Carabiner
D/J - TB SKC Evo
Line Spring Tensioner
N - TB SKC Evo Line Display
100
mm 100
mm
max
15°
max
15°
6.2: Fixe Montage nach EN 353-1 auf bauseitige Unterkonstruktion:
Die erforderliche Tragfähigkeit der Unterkonstruktion ist aus der Abbildung 7 zu entnehmen.
Das Drahtseilsystem darf nur mit zugelassenen Komponenten aus der Tabelle 1 am Untergrund instal-
liert werden.
Achtung! Die TEUFELBERGER SKC EVO Line darf eine max. Neigung von 15° links oder rechts
seitlich sowie nach hinten oder vorne nicht überschreiten!
Bei der Installation des Drahtseilsystems muss eine Vorspannung von 100 kg aufgebracht werden.
Die Vorspannung wird mit der Federspannvorrichtung bei der unteren Befestigung hergestellt. Dazu
wird die untere M12 Mutter solange festgezogen, bis das Anzeigeblech unter der Feder die Kerbe am
Bügel erreicht hat!
Nach erfolgter Montage ist das Abnahmeprotokoll (Beilage 1) auszufüllen!

13
AUFBAU DES DRAHTSEILSYSTEMS
Bauseitige Unterkonstruktion
Tragfähigkeit gemäß EN 795
B/H - TB SKC Evo
Line wire rope
C/I - Carabiner
min 5 kg
6.3: Flexible Montage nach EN 353-2 auf bauseitige
Unterkonstruktion:
Die Tragfähigkeit des Untergrundes muss der
EN 795 entsprechen.
Das Drahtseilsystem darf nur mit zugelassenen
Komponenten aus der Tabelle 1 am Untergrund
installiert werden.
Vertikale Anwendung:
Die TEUFELBERGER SKC EVO Line wird ein einer tragfähigen Struktur (Gemäß EN 795) mit einem
Verbindungselement nach EN 362 befestigt. Das Drahtseilsystem sollte am unteren Ende mit einem
Gewicht von ca. 5 kg beschwert werden, um ein komfortableres Steigen zu gewährleisten. Der
waagrechte Einsatz des TEUFELBERGER SKC EVO Systems sowie eine Belastung über eine Kante
ist nicht zulässig!
• Max. Nennlast des Benutzers: 140 kg
• Max. Anzahl der Benutzer: 1
In Abbildung 7 werden die erforderlichen statischen Belastbarkeiten der Untergründe angeführt:
Statische Tragfähigkeit des
Untergrundes
Anzahl der Benutzer
(max. Nennlast 140 kg)
16 kN in Richtung der Belastung 1
20 kN in Richtung der Belastung 2
24 kN in Richtung der Belastung 3

14
MONTAGE
M16 Sechskantschraube
M16 Sechskantmutter
M16 Ringmutter
Mit Winkel einhängen
Flacheisen
Klemmplatte
M8 Stopmutter
mit Beilagscheibe
Flacheisen
Gewindebügel
. MONTAGE
In den Abbildungen 8.1 bis 8.4 wird die Montage der einzelnen Komponenten beschrieben:
Die Montage des TEUFELBERGER SKC EVO Systems darf nur durch eine sachkundige Person für
persönliche Schutzausrüstung gegen Absturz installiert werden. Die nachfolgende Montageanleitung
muss exakt eingehalten werden. Das Abnahmeprotokoll muss komplett ausgefüllt werden!
Erforderliches Werkezeug:
• 2x 24er Gabelschlüssel
• 2x 19er Gabelschlüssel (oder 1x 19er Ring-/Ratschenschlüssel)
• 1x kleine Ratsche mit 13er Nuss (oder Akkuschrauber mit 13er Stecknuss)
• 1x Bolzenschneider zum Drahtseil kürzen
• 1x Maßband
• 1x Permanentmarker
• 1x Schmiermittel für Verschraubungen
8.1 Montage der oberen Leiterbefestigung:
1. Die Ringmutter wird am Flacheisen mit Sechskantschraube und
Mutter in der gewünschten Bohrung montiert. Die Sechskantmutter
wird gegen die Ringmutter gekontert!
2. Nun wird die Mitte der Leiter ausgemessen und an den
obersten 3 Sprossen markiert. Das Flacheisen mit der
abgewickelten Seite wird auf die oberste Sprosse gehängt.
Achtung! Das dient nur zur Erleichterung der Montage! Das
Flacheisen muss trotzdem gegen unabsichtliches Herabfallen
gesichert werden.
3. Jetzt werden die 3 Klemmplatten mit den 6
Gewindebügeln montiert. Dazu werden die Platten
vor das Flacheisen und die Leitersprossen gehalten
und von hinten werden je 2 Gewindebügel durch die
Bohrungen der Klemmplatten geführt. Die Gewind-
ebügel umschließen dabei die Leitersprossen. Dann
werden die Beilagscheiben aufgesteckt und die
M8 Stopmuttern aufgeschraubt (Schmiermittel ver-
wenden!). Alle Stopmuttern werden fest angezogen.

15
MONTAGE
Karabiner
Drahtseil mit
verpresster Schlaufe
M16 Ringmutter
Seilzwischenhalter
Drahtseil durch
Halter führen
M8 Stopmutter
mit Beilagscheibe
Gewindebügel
M12 Stopmutter
Winkel
M12 Sechskantschraube
M8 Stopmutter
mit Beilagscheibe
Flacheisen
Klemmplatte
Gewindebügel
4. Nun wird das Drahtseil mit der verpressten Seite mon-
tiert. Dazu wird zuerst der ovale Karabiner in die Ringmutter
eingehängt und dann wird das Drahtseil eingehängt. Achten
Sie auf ordnungsgemäße Verriegelung des Karabiners!
8.2 Montage des Seilzwischenhalters auf die Leiter
Der max. Abstand der verschiedenen Halterungen zueinander darf 10m nicht überschreiten! Bei einem Überhang
(nach hinten oder seitlich) der Leiter ab 5° aus der Lotrechten darf der Abstand der Halterungen zueinander 3m
nicht überschreiten!
1. Messen Sie die Mitte der Leitersprosse aus und
markieren sie sie. Der Seilzwischenhalter wird an
die Markierung gehalten und von hinten wird dann
der Gewindebügel durch die Bohrungen des Hal-
ters geführt. Der Gewindebügel umschließt dabei
die Leitersprosse. Dann werden die Beilagscheiben
aufgesteckt und die M8 Stopmuttern aufges-
chraubt (Schmiermittel verwenden!).
Alle Stopmuttern werden fest angezogen.
Das Drahtseil wird durch den Seilzwischenhalter geführt.
8.3 Montage der unteren Leiterbefestigung:
1. Der Winkel wird am Flacheisen mit Sechskantschraube
und Stopmutter in der Bohrung montiert. Die Sechskantmut-
ter kommt von vorne durch die Bohrung des Winkels und
wird hinten mit der Stopmutter fest angezogen. Auf geraden
Sitz des Winkels achten!
2. Nun wird die Mitte der Leiter ausgemessen und an den
untersten 2 Sprossen markiert. Das Flacheisen wird an die
Markierungen gehalten und mit 2 Klemmplatten mit den 4
Gewindebügeln montiert. Dazu werden die Platten vor das
Flacheisen und die Leitersprossen gehalten und von hinten
werden je 2 Gewindebügel durch die Bohrungen der Klem-
mplatten geführt. Die Gewindebügel umschließen dabei die
Leitersprossen. Dann werden die Beilagscheiben aufgesteckt
und die M8 Stopmuttern aufgeschraubt (Schmiermittel ver-
wenden!). Alle Stopmuttern werden fest angezogen.

16
MONTAGE
250mm
300mm
Abschneiden
Markierung
100
100
Federspannvorrichtung
Schraubklemme
Kausche
Federspannvorrichtung
M12 Gewindestange
1. Mutter zum Spannen
2. Mutter zum Kontern
Kerbe bei 100 kg Vorspannung
Anzeigeblech
8.4 Montage der Federspannvorrichtung und Abspannung des
Drahtseiles:
1. Als erstes muss die Seillänge festgelegt werden. Dazu wird
von der Oberkante des Winkels 25cm nach oben gemessen
und eine Markierung am Seil gemacht. Das Seil wird an der
Markierung geknickt und danach bei 30cm mit dem Bolzen-
schneider abgeschnitten
2. Jetzt wird das untere Seilende montiert. Dazu
muss das Seilende durch die Ringmutter der
Federspannvorrichtung geführt werden und
nach oben gezogen werden. Die Kausche wird
in die Seilschlaufe eingelegte. Dann werden die
2 Schraubklemmen stra am Drahtseil aufges-
chraubt. Der Sattel ist am langen Seil und der Bügel
ist am kurzen Ende des Seiles. Die untere Klemme
wird satt an der Kausche angelegt und festgezo-
gen. Die 2. Schraubklemme wird 100mm darüber
positioniert und festgeschraubt (Schmiermittel ver-
wenden!). Das abgeschnittene Seilende mit einem
Klebeband umwickeln, um lose Drähte abzudecken
3. Als nächstes wird die Federspannvorrichtung am Win-
kel der unteren Leiterbefestigung abgespannt.
Dazu wird die Gewindestange der Federspannvor-
richtung durch die Bohrung des Winkels geführt. Das
Systemschild wird dann gleich von unten mit der Ge-
windestange mitgeschraubt. Mit der Sechskantmutter
wird dann das Drahtseilsystem gespannt (Schmiermittel
verwenden!).
4. Das System wird so lange gespannt, bis 100 kg
Vorspannung erzielt wurden. Dazu wird die untere M12
Mutter solange festgezogen, bis das Anzeigeblech
unter der Feder die Kerbe am Bügel erreicht hat! Am
Ende wird dann noch eine 2. Mutter aufgeschraubt und
gegen die andere Mutter gekontert.

17
MONTAGE / ANWENDUNGSHINWEISE
8.5 Montage auf bauseitige Unterkonstruktion:
Das Drahtseil wird mit der verpressten Seite oben auf der tragfähigen Struktur mit einem Verbindungselement
nach EN 362 (Bruchlast längs min. 24 kN) befestigt.
Der Seilzwischenhalter kann mit der mittleren Bohrung Ø13mm oder den beiden äußeren Bohrungen
Ø9mm auf den tragfähigen Untergrund befestigt werden (zB. M12 Schlaganker auf Beton, M12 Sechs-
kantschraube auf Stahlkonstruktion, Ø8mm Holzbauschrauben auf Holzkonstruktion,…) - Der max.
Abstand der verschiedenen Halterungen zueinander darf 10m nicht überschreiten!
Die Montage der Federspannvorrichtung und Abspannung des Drahtseiles erfolgt wie in Punkt. 9.4,
jedoch muss die M12 Gewindestange der Federspannvorrichtung auf einen tragfähigen Untergrund
montiert werden (zB.: Stahlkonstruktion,…)
. ANWENDUNGSHINWEISE
In der Abbildung 9 werden die Warnungen und Risiken in der Anwendung beschrieben:
9.1 Korrekte Anwendung: Das Gerät ermöglicht den sicheren Aufstieg und Abstieg an einer festen oder beweg-
lichen Führung und ohne manuelle Betätigung durch den Benutzer. Im Falle eines Sturzes blockiert das System
augenblicklich.
Warnungen!
9.2 Achten Sie während des Aufstieges darauf, dass das Seil nicht horizontal rückwärts belastet wird. Dies könnte
den Sperrmechanismus der Nocke verzögern und somit die Auffangstrecke des Sturzes erhöhen!
9.3 Achtung! Die Funktion des Bremsmechanismus bzw. der Sperrfunktion nur an einem sicheren Standort
testen! Achtung! Das Gerät nicht zu Positionierungszwecken am Arbeitsplatz verwenden!
9.4 Zur Arbeitsplatzpositionierung immer ein separates System nach EN 358 verwenden!

18
ANWENDUNGSHINWEISE / KOMPATIBILITÄT MIT BESTEHENDEN SYSTEMEN
In Abbildung 10 wird der benötigte Sturzfreiraum beschrieben:
Der lichte Sturzraum ist die minimale Distanz unterhalb des berücksichtigt
werden muss, um eine Kollision mit der Struktur, dem Boden oder eventuel-
len Hindernissen in der Falllinie zu vermeiden.
Innerhalb dieses Bereiches ist nicht sichergestellt, dass der Benutzer
sicher aufgefangen wird und es kann zu Verletzungen führen.
. KOMPATIBILITÄT MIT BESTEHENDEN SYSTEMEN
Das TEUFELBERGER SKC EVO System ist das Nachfolger-Produkt des TEUFELBERGER SKC Block (Art.
7331949 und 7331951), SKC Block KIT (Art.7331947) und SKC Kit Plus (Art. 7333803). Wenn Sie Drahtseilsys-
teme von TEUFELBERGER mit den angeführten Geräten im Einsatz haben, dann können Sie die Systeme auf den
neuesten Stand bringen. Dazu gibt es das RETRO-FIT-Paket.
Folgende Voraussetzungen müssen erfüllt sein:
• Das bestehende System befindet sich in einen betriebssicheren Zustand und ist von einer Sachkundigen
Person überprüft worden.
• Die Prüfberichte sind vorhanden und in Ordnung
• Für den oberen Befestigungspunkt gibt es einen statischen Nachweis.
Tragfähigkeit der Unterkonstruktion:
Es muss einen Nachweis über die Tragfähigkeit des Untergrundes geben.
Dann kann anhand der Tabelle 7 die max. zulässige Personenanzahl des Systems ermittelt werden.
RETRO-FIT-Pakete:
Die RETRO-FIT-Pakete sorgen dafür, dass die bestehenden Systeme wieder auf den neuesten Stand der Technik
gebraucht werden und eine Kompatibilität zum neuen Auffanggerät TEUFELBERGER SKC EVO hergestellt wird.
Des Weiteren werden die Leistungsgrenzen des Systems erweitert (max. Benutzergewicht 140 kg anstatt 100 kg,
max. Anzahl der Benutzer bis zu 3 Personen anstatt nur 1 Person).

19
KOMPATIBILITÄT MIT BESTEHENDEN SYSTEMEN / AUSTAUSCH DES BANDFALLDÄMPFERS
1
2
3
Ein RETRO-FIT-Paket besteht immer mindestens aus folgenden Komponenten:
• 1 Stk. Auanggerät TEUFELBERGER SKC EVO
• 1 Stk. Federspannvorrichtung
• 1 Stk. Systemschild
Das bedeutet, dass die untere Befestigung immer umgebaut werden muss. Dazu beachten Sie die
Montageanweisungen aus Punkt 8.3 bis 8.5.
Ab eine Systemlänge von 10 m muss auch immer ein Seilzwischenhalter nachgerüstet werden. Dazu
beachten Sie die Montageanweisungen aus Punkt 8.2 und 8.5
. AUSTAUSCH DES BANDFALLDÄMPFERS
TEUFELBERGER SKC EVO ABSORBER
Achtung! Der Bandfalldämpfer alleine ist keine persönliche Schutzausrüstung und darf nicht alleine
oder mit anderen Produkte verwendet werden. Der TEUFELBERGER SKC EVO Absorber darf nur mit
dem Auanggerät TEUFELBERGER SKC EVO verwendet werden!
Der Austausch des Bandfalldämpfers darf nur durch eine sachkundige Person für persönliche Schutzausrüstung
gegen Absturz durchgeführt werden. Die nachfolgende Anleitung muss exakt eingehalten werden.
In der Überprüfungscheckliste (Beilage 2) des Auanggerätes muss der Austausch dokumentiert
werden
Folgendes Ersatzteile und Werkzeuge sind erforderlich:
• TEUFELBERGER SKC EVO Absorber Ersatz-Falldämpfer Art.: 7330559
• 1x 12er Gabelschlüssel (oder Ringschlüssel)
• 1x 10er Gabelschlüssel (oder Ringschlüssel)
In der Abbildung 11 sind die Teile des Ersatzbandfalldämpfer
beschrieben:
1) Stoppmutter.
2) Bandfalldämpfer.
3) Karabiner.

20
AUSTAUSCH DES BANDFALLDÄMPFERS / GEBRAUCHSEINSCHRÄNKUNGEN
NEW
13.1 13.2 13.3
12 mm
10 mm
12.1 12.2 12.3

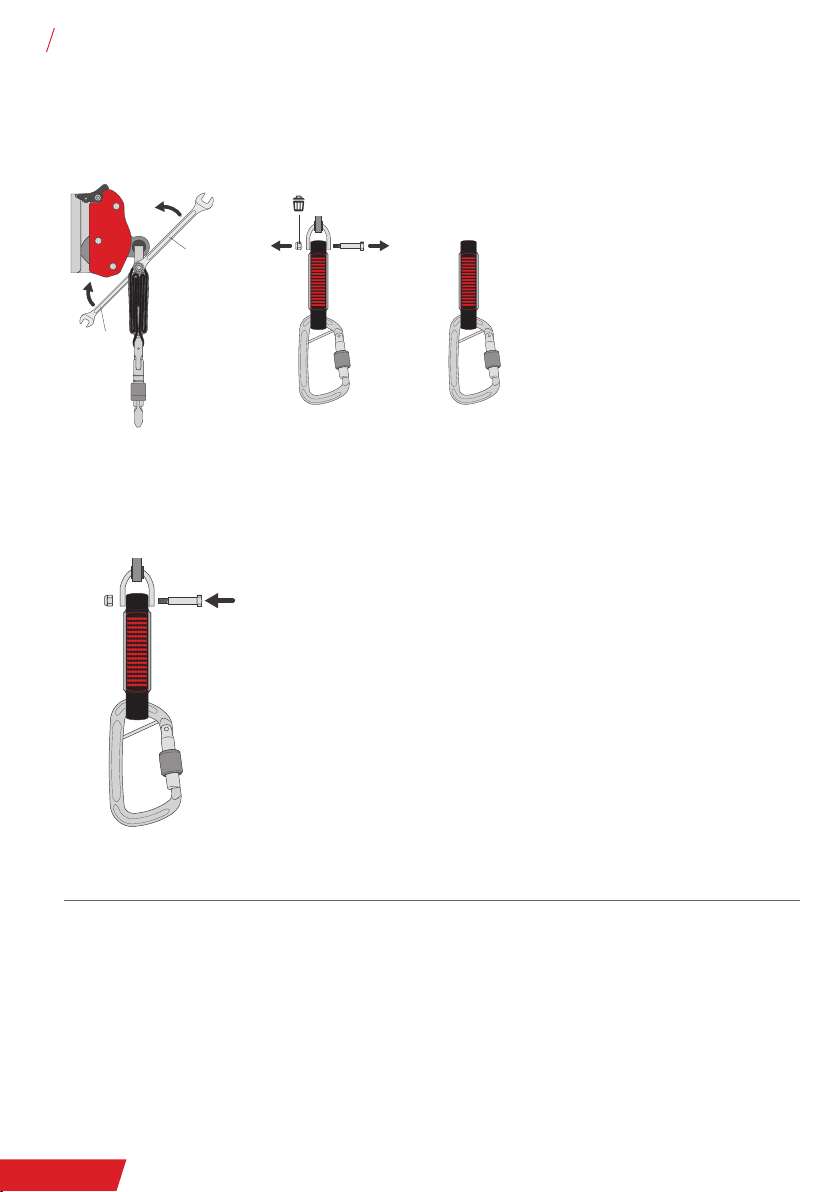

In der Abbildung 12 ist die Demontage des alten Bandfalldämpfers beschrieben:
12.1 Die Stoppmutter mit den Ga-
belschlüsseln lösen
12.2 Die Schraube rausziehen und
den Bandfalldämpfer herausneh-
men. Achtung! Die Stoppmutter
wird komplett ersetzt und darf
nicht wiederverwendet werden.
12.3 Den alten Bandfalldämpfer
gebrauchsunfähig machen und
sachgerecht entsorgen!
In der Abbildung 13 ist die Montage des neuen Bandfalldämpfers beschrieben:
Den neuen Bandfalldämpfer wie abgebildet mit der Schraube mit dem
Auanggerät verbinden
Die neue Stoppmutter mit den Gabelschlüsseln festziehen und mit dem
korrekten Anzugsmoment anziehen (11÷12 Nm)
. GEBRAUCHSEINSCHRÄNKUNGEN
Führen Sie keine Arbeiten mit diesem Produkt durch, wenn durch Ihre körperliche oder geistige Ver-
fassung Ihre Sicherheit bei normaler Benutzung oder im Notfall beeinträchtigt sein könnte!
Jegliche Veränderungen oder Ergänzungen, die nicht ausdrücklich in dieser Herstellerinformation
beschrieben werden, sind unzulässig und dürfen nur vom Hersteller durchgeführt werden.
Individuelle Beschriftungen/Kennzeichnungen direkt auf den textilen Bestandteilen der Produkte
mittels Permanent Marker oder Aufklebern sind nicht zulässig, da die in diesen Produkten enthaltenen
chemischen Stoe die Festigkeit dieser Materialien beeinträchtigen können.
