Texi Integra 5 User manual

OVERLOCK/ COVERLOCK
1
2
1
2
1
2
1
2
4
3
2
1
2

CS Uživatelský manuál 4
Benutzerhandbuch 44DE
User manual 84EN
Manual de usuario 124ES
Manuel d’utilisation 164FR
Instrukcja obsługi 204PL
Руководство пользователя 244RU

Před použitím stroje čtěte, prosím, všechny pokyny k použití.
Pro snížení rizika zásahu el. proudem:
Nikdy neponechávejte zařízení bez dozoru, pokud je zapnuto. Vždy odpojte stroj ze
zásuvky ihned po použití nebo před čištěním.
Pro snížení rizika popálení, ohně, zásahu el. proudem či zranění osob:
1. Nedovolte dětem, aby stroj používaly jako hračku. Stroj není určen pro použití
dětem a osobám se sníženými schopnostmi vnímání. Nedovolte, aby byl stroj
používán jako hračka. Pokud je zařízení používáno dětmi nebo v jejich blízkosti,
je třeba dozoru osoby zodpovědné za jejich bezpečí.
2. Používejte zařízení pouze k účelu, k jakému bylo vyrobeno a jak je popsáno v
tomto návodu.
3. Nikdy nepoužívejte stroj pokud (1) je poškozená zástrčka nebo kabel, (2) pokud
nefunguje správně, (3) pokud bylo upuštěno, poškozeno nebo přišlo do styku
s vodou. Odneste šicí stroj do nejbližšního servisního střediska pro kontrolu a
případnou opravu.
4. Nikdy nepoužívejte zařízení, pokud je některý z ventilačních otvorů blokován.
Udržujte ventilační otvory stroje i pedál čisté.
5. Nikdy nevkládejte žádné předměty do otvorů stroje.
6. Nepoužívejte venku.
7. Nepoužívejte v místnostech, kde se používají aerosolové spreje nebo kde dochází
ke zpracování kyslíku.
8. Nepokládejte žádné předměty na pedál.
9. Pro odpojení vypněte všechny ovladače do polohy vypnuto (“O”) a poté vyjměte
přívodní kabel ze zásuvky.
10. Neodpojujte taháním za kabel. Pro odpojení uchovte za zástrčku, nikoliv za
kabel.
11. Nepřibližujte prsty k pohyblivým částem stroje. Zvláštní péči věnujte okolí jehly.
12. Nepoužívejte tupé či ohnuté jehly.
13. Při šití netahejte ani nepostrkujte látku. Může dojít k poškození jehly.
14. Vypněte šicí stroj (“O”), pokud provádíte jakékoliv úpravy v okolí jehly, jako jsou
navlékání jehly, výměna jehly, vkládání cívky nebo výměna přítlačné patky, apod.
15. Před odstranění krytu, mazáním stroje nebo prováděním jakýchkoliv servisních
úprav zmíněných v tomto návodu, vypněte šicí stroj a odpojte přívodní kabel ze
zásuvky.
UCHOVEJTE TENTO NÁVOD K OBSLUZE
Tento šicí stroj je navržen a vyroben pouze pro domácí použití.
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
Texi Integra 54
CS

Texi Integra 5 5
CS

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY 4
NÁZVY SOUČÁSTÍ 8
BOX S PŘÍSLUŠENSTVÍM 9
PŘÍSLUŠENSTVÍ 9
NĚŽ ZAČNETE ŠÍT 10
KONTEJNER NA ODPAD 10
KRYT KLIČKAŘE 11
STOJAN NA CÍVKY 11
PŘÍPRAVA PRO NAVLÉKÁNÍ 11
POLOHA JEHLY 12
NAVLÉKÁNÍ STROJE 13
NAVLÉKÁNÍ HORNÍHO KLIČKAŘE 14
NAVLÉKÁNÍ SPODNÍHO KLIČKAŘE 15
NAVLÉKÁNÍ KLIČKAŘE ŘETÍZKOVÉHO/KRYCÍHO STEHU 16
NAVLÉKÁNÍ PRAVÉ JEHLY 16
NAVLÉKÁNÍ LEVÉ JEHLY 18
DŮLEŽITÉ INFORMACE TÝKAJÍCÍ SE NAVLÉKÁNÍ 19
PÁKA PŘÍTLAČNÉ PATKY 20
PŘÍTLAK PŘÍTLAČNÉ PATKY 20
VÝMĚNA PŘÍTLAČNÉ PATKY 20
NŮŽ NITĚ 21
VYPNUTÍ A ZAPNUTÍ VYŠŠÍHO NOŽE 21
INSTALACE 2NIŤOVÉHO ROZŠÍŘENÍ 22
ZMĚNA NASTAVENÍ CHAPAČE 23
NASTAVENÍ DÉLKY STEHU 24
POUŽITÍ VOLNÉHO RAMENE 24
NASTAVENÍ DIFERENCIÁLNÍHO PODÁVÁNÍ 25
ŠITÍ KRYCÍHO STEHU A 2NIŤOVÉHO ŘETÍZKOVÉHO STEHU 27
ZAČÁTEK ŠITÍ 29
ZAKONČENÍ ŠITÍ 29
VODÍCÍ TYČ 29
SEZNAM VŠECH STEHŮ 30
NASTAVENÍ NAPĚTÍ JEHLOVÉ NITĚ 32
KRYCÍ STEH 32
5NIŤOVÉ VYZTUŽENÉ OBNITKOVÁNÍ 32
OBSAH
Texi Integra 56
CS

4NIŤOVÉ VYZTUŽENÉ OBNITKOVÁNÍ 33
2NIŤOVÝ ŘETÍZKOVÝ STEH 33
4NIŤOVÉ OBNITKOVÁNÍ 33
3NIŤOVÉ OBNITKOVÁNÍ 34
3NIŤOVÝ OVERLOCK 35
3NIŤOVÉ DEKORATIVNÍ OBNITKOVÁNÍ 36
3NIŤOVÝ KRIMPOVANÝ OVERLOCK 36
3NIŤOVÝ KRIMPOVANÝ OVERLOCK LEM 37
2NIŤOVÉ OBNITKOVÁNÍ 38
2NIŤOVÝ OVERLOCK 38
2NIŤOVÝ KRIMPOVANÝ OVERLOCK 39
ÚDRŽBA STROJE 39
VÝMĚNA SPODNÍHO NOŽE 40
LÁTKA, NIT A DÉLKA STEHU 40
BĚŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ 41
SPECIFIKACE STROJE 42
Texi Integra 5 7
CS

1. Napínač nitě levé jehly (žlutý)
2. Napínač nitě pravé jehly (modrý)
3. Rukojeť
4. Napínač nitě horního kličkaře (zelený)
5. Napínač nitě spodního kličkaře (fialový)
6. Napínač nitě kličkaře řetízkového/krycího stehu (červ.)
7. Mikrospínač
8. Kryt kličkaře
9. Kryt kontejneru na odpad
10. Standardní přítlačná patka
11. Stehová patka
12. Přední základna
13. Box s příslušenstvím
14. Svorka jehly
15. Kryt světla
16. Nůž nitě
17. Horní kličkař
18. Kličkař řetízkového/krycího stehu
19. Šroub upevnění horního kličkaře
20.Knoflík pro nastavení šíře ořezu
21. Chapač
22.Spodní nůž
23.Horní nůž
24.Spodní kličkař
25.Otvor pro regulaci přítlačné patky
26.Vodič nitě
27. Teleskopický stojan na cívky
28.Podstava cívek
29. Kolík cívky
30.Držák cívky
31. Vstup stroje
32.Hlavní spínač
33. Ruční kolo
34.Páka nastavení diferenciálního podávání
35. Regulátor stehu
36.Páka pro zdvih přítlačné patky
37. Vodítko nitě na horním krytu
38.Kontejner na odpad
39. Pedál ovládání rychlosti
40.Konektor
41. Zástrčka
NÁZVY SOUČÁSTÍ
Texi Integra 58
CS

Vytáhněte box směrem doleva a vyjměte příslušenství.
V boxu se nachází následující příslušenství:
1. 3 ks jehel
2. Vyřezávací deska krycího stehu
3. Stehová deska krycího stehu
4. Přítlačná patka krycího stehu
5. Disk cívky
6. Spodní nůž
7. Tyčové vodítko
8. Kartáček
9. Pinzeta
10. Šroubovák (S)
11. Šroubovák (M)
12. Šroubovák (L)
13. Držák 2 nití
14. Víceúčelový šroubovák
BOX S PŘÍSLUŠENSTVÍM
PŘÍSLUŠENSTVÍ
13
12
11
10
14
9
8
7
6
5
4
3
2
1
Texi Integra 5 9
CS

KONTEJNER NA ODPAD
PEDÁL
Zapojte zástrčku kabelu pedálu do
zásuvky ve stroji a přívodní kabel
zapojte do elektrické sítě.
S miskou umístěnou v této poloze je možné
zachytávat zbytky materiálů.
Vložte výstupky na kontejneru do drážek na
krytu kličkaře.
HLAVNÍ VYPÍNAČ/OSVĚTLENÍ
Váš stroj nebude fungovat, pokud není
zapnutý hlavní vypínač. Stejný vypínač
ovládá jak stroj, tak osvětlení stroje. Pokud
ponecháváte stroj bez dozoru, odpojte
přívodní kabel.
Zatlačte kontejner směrem dolů,
dokud výstupky nezapadnou do
drážek na kličkaři.
NĚŽ ZAČNETE ŠÍT
Texi Integra 510
CS

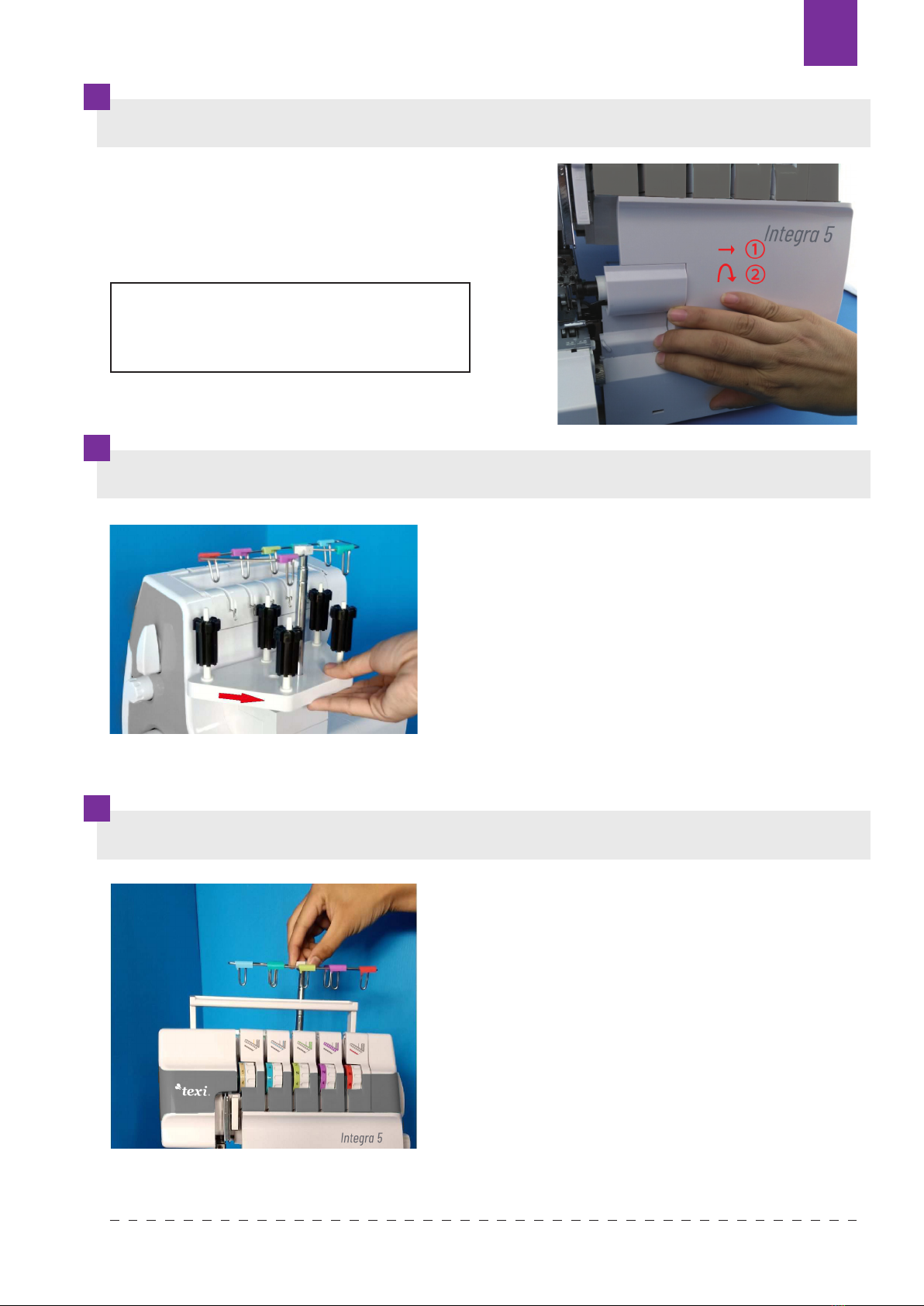

KRYT KLIČKAŘE
STOJAN NA CÍVKY
PŘÍPRAVA PRO NAVLÉKÁNÍ
1. Zatlačte kryt kličkaře směrem doprava,
dokud pevně nezapadne.
2. Otevřete kryt kličkaře ve směru šipky.
Před usazením cívek na kolíky, nasuňte držák
cívek.
Vytáhněte tyčku stojanu na nitě co nejvíce
nahoru, až se ozve klapnutí. Navlékněte
špulky (kóny) nití na kolíčky a protáhněte
nitě skrz vodiče na stojanu směrem zezadu
dopředu. Pro velké kóny nití používejte
gumové držáky širokým koncem nahoru a
pro malé špulky použijte stejné držáky, ale
úzkým koncem nahoru.
Pozn.: Z bezpečnostních důvodů,
před otvíráním krytu kličkaře
vypněte stroj!
Texi Integra 5 11
CS

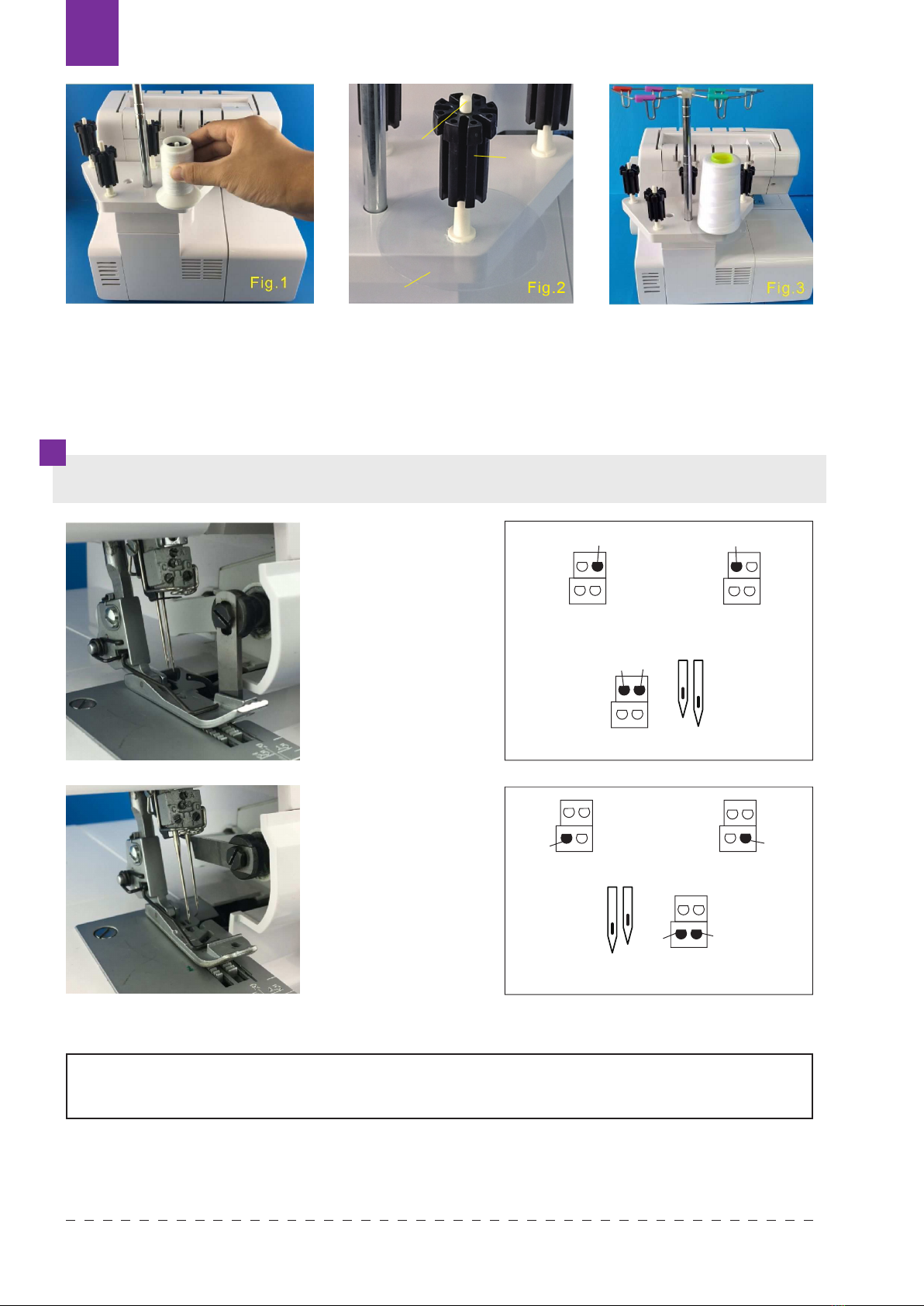

POLOHA JEHLY
1. Usaďte držák cívky na kolík cívky.
2. Je-li cívka velká, použijte disk cívky z boxu s příslušenstvím.
3. Nasuňte cívku s nití na držák.
Tento stroj má 4
různé polohy jehly.
Šít mohou najednou
2 jehly. Šroub A patří
jehle na pravé straně.
Šroub B patří jehle na
levé straně.
Šroub C patří
2-niťovému
řetízkovému stehu
jehly. Šroub D patří
overlocku jehly.
Jak je zobrazeno na obrázku: při instalace jehly do jiných pozic dosáhnete jiného stehu.
AB
A
B
C
CD
D
Pozn.: Pokud jsou navlečeny jehly 2-nitného řetízkového stehu a krycího stehu,
levá jehla je lehce výš než pravá.
Nit pravé jehly
Nit jehly 2-niťového
řetízkového stehu
Nit levé jehly
Nit jehly krycího
stehu
Niť pravé a levé jehly
Jehlové nitě řetízkového a krycího stehu.
Kolík
cívky Držák
cívky
Disk cívky
Texi Integra 512
CS

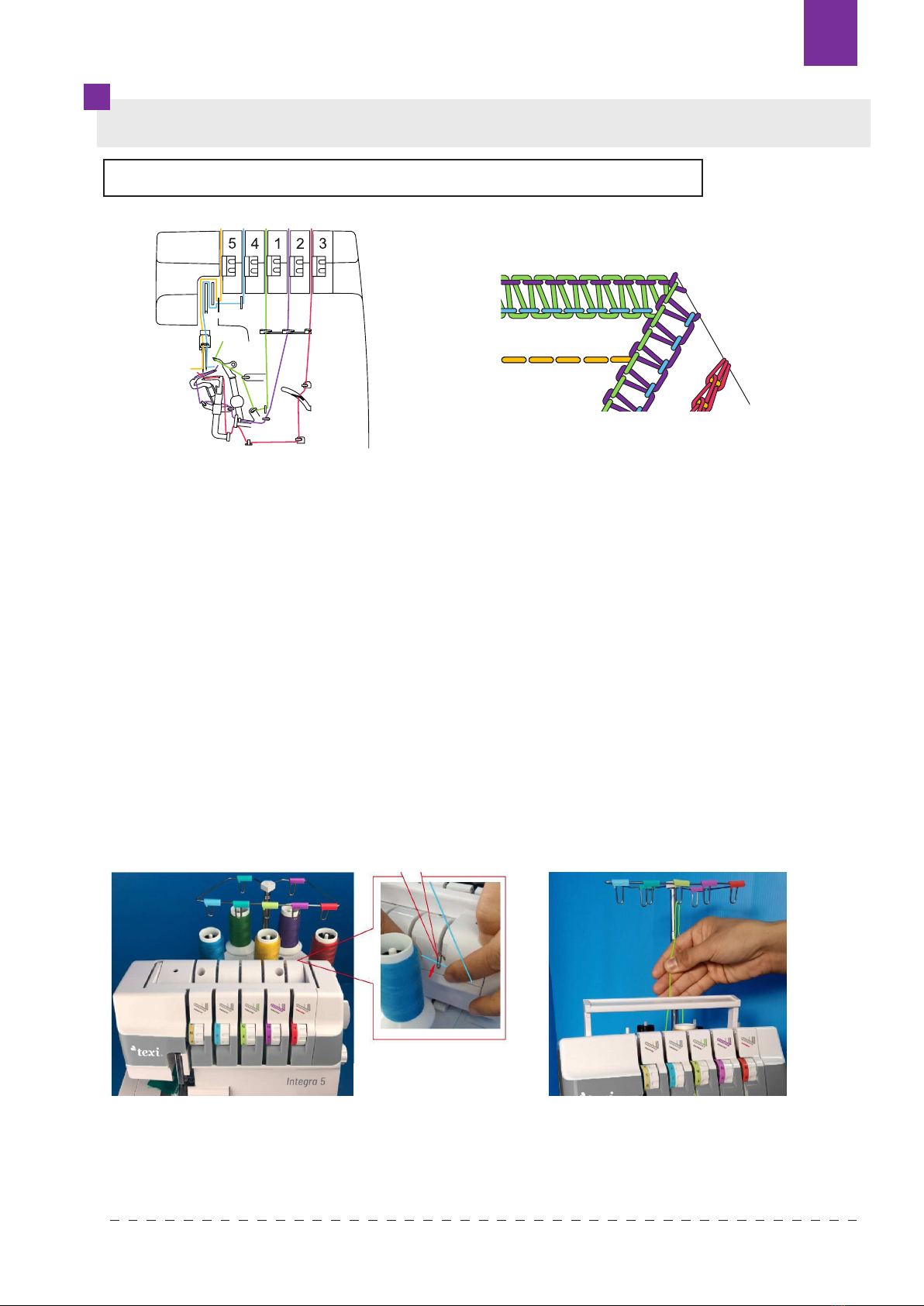

NAVLÉKÁNÍ STROJE
Abyste mohli přikročit k navlékání, otevřete
kryt kličkaře, na obrázku vidíte barevně
způsob navlékání. Postupujte prosím od nitě
1 až do itě 5. Nesprávné navlečení může
mít za následek vychýlené stehy, trhání nití,
aj. Pokuste se nejdříve naučit správnému
navlečení nití ještě před samotným šitím.
Navlečení musí být provedeno v pořadí spodní
kličkař – horní kličkař – jehla. Otevřete přední
kryt a pracovní plochu. Zdvihněte jehlu do nejvyššího bodu otáčením ručního kola směrem
k sobě a zdvihněte přítlačnou patku. Před znovu navlečením spodního kličkaře odstraňte
nejdříve nit z jehly, poté znovu navlékněte spodní kličkař. Tím přededete zamotání nití.
Poznámka: Napětí nitě je uvolněno, jakmile vihnete přítlačnou patku.
Umístěte cívku na kolík, naveďte
odpovídající barvu nitě zezadu skrze
vodítko nitě na krytu.
Zvedněte rukojeť, protáhněte nit skrze
napínací disky a poté ji zatáhněte dolů, nit
je nyní stisknuta mezi napínacími disky.
Vraťte rukojeť zpět na místo.
Co znázorňují barvy:
1. Horní kličkař -- Zelená;
2. Spodní kličkař -- Fialová;
3. Kličkař řetízkového/krycího stehu --
Červená;
4. Pravá jehla -- Modrý;
5. Jehla řetízkového/krycího stehu --
žlutý.
Nejdříve vypněte stroj a odpojte přívodní kabel z elektrické sítě.
Vodítko nitě na horním krytu
Texi Integra 5 13
CS

NAVLÉKÁNÍ HORNÍHO KLIČKAŘE
Postupujte dle kroků 1-3.
Dle barvy nití postupujte dále přes kroky
4-8 (směrem dolů).
Protáhněte nit zepředu dozadu do otvoru
horního kličkaře (8), poté vytáhněte asi 10
cm nitě skrze otvor a vložte ji do přítlačné
patky.
Pozn.: Při navlékání využijte
pinzety z boxu s příslušenstvím.
Texi Integra 514
CS

Nejzazší
poloha
vpravo
Dle barvy nitě
postupujte po
krocích 5-8 (směrem
dolů).
Otáčejte ručním kolem směrem k sobě,
dokud spodní kličkař nedosáhne nejzazší
polohy vpravo.
Postupujte dle kroků 1-11.
Pomocí pinzety
vložte nit do otvoru
(9).
Dle obrázku
protáhněte nit zprava
za mezerou a poté
do otvoru (B).
Dále pokračujte
zepředu dozadu
skrze otvor (C),
buďte opatrní: Nit
musí být usazena v
drážce. Protáhněte
asi 10 cm nitě
spodním kličkařem
a naveďte ji pod
přítlačnou patku.

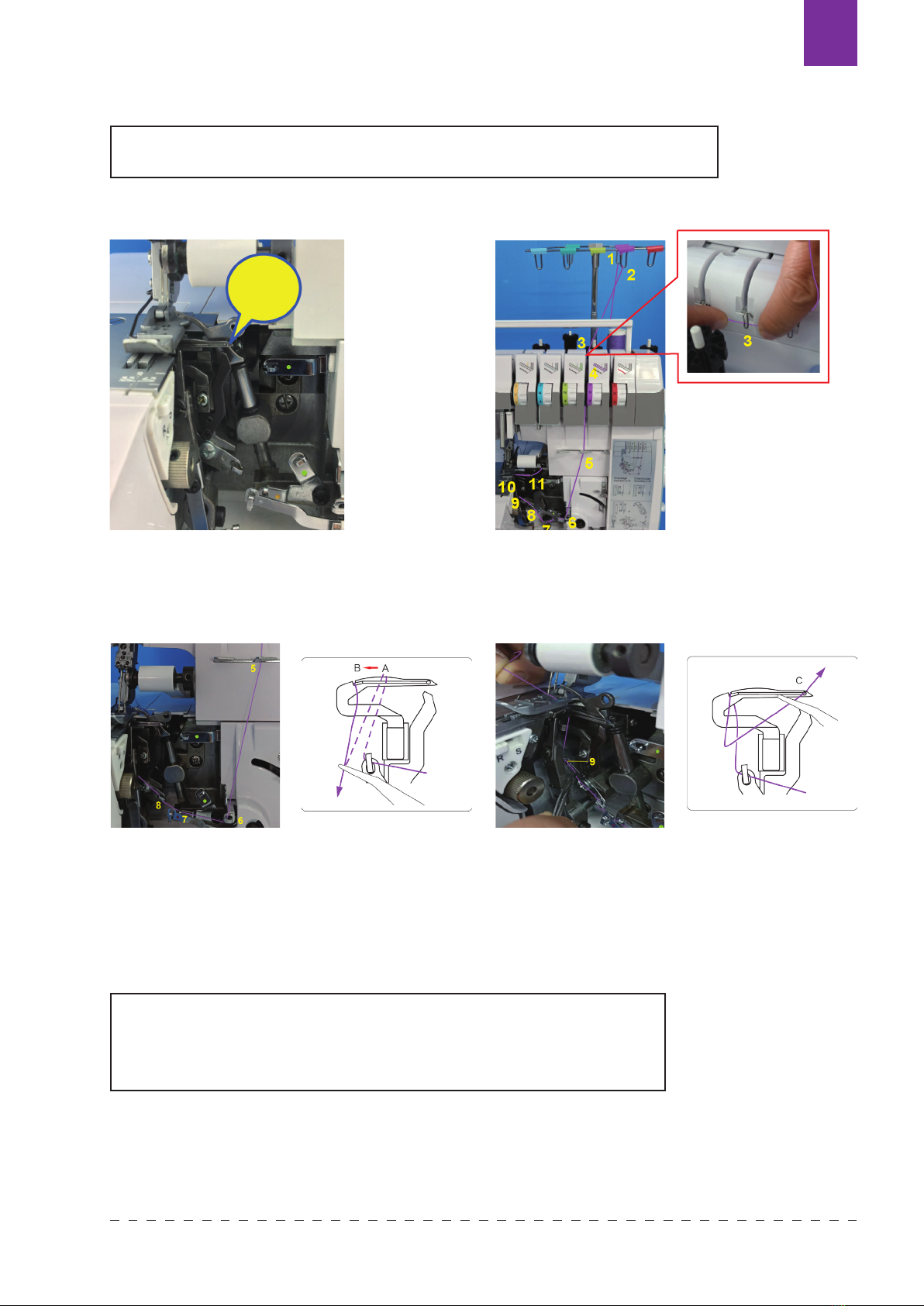

NAVLÉKÁNÍ SPODNÍHO KLIČKAŘE
Pozn.: Při navlékání použijte pinzetu z boxu s příslušenstvím.
Tip: U 3-niťových overlockových stehů a 3-niťových
dekorativních obnitkovacích stehů bude dosaženo
estetičtějšího stehu, pokud neprovedete krok 8.
Texi Integra 5 15
CS

NAVLÉKÁNÍ KLIČKAŘE ŘETÍZKOVÉHO/KRYCÍHO STEHU
NAVLÉKÁNÍ PRAVÉ JEHLY
Pozn.: Při navlékání použijte pinzetu z boxu s příslušenstvím.
Pozn.: Při navlékání využijte pinzetu z boxu
s příslušenstvím.
Dle barvy nitě poté postupujte po krocích 4-11.
Protáhněte nit zepředu dozadu otvorem kličkaře
řetízkového/krycího stehu (12). Z otvoru
vytáhněte asi 10 cm nitě a usaďte ji pod
přítlačnou patku.
Otáčejte ručním kolem směrem k sobě, dokud se kličkař
nedostane do nejzazší polohy vpravo. Dle barvy nitě postupujte
po krocích 1-12.
Postupujte dle kroků 1-10.
Texi Integra 516
CS

Pozn.: Při použití
různých jehel,
prosím, vyberte
odpovídající
metodu navlékání.
Pokud používáte
jehlu D nebo A,
navlékejte je dle
vodítka.
Používáte-li jehlu
A, pokračujte dle
kroků 9-11. Při
použití jehly D
vynechejte bod 10.
Skrze očko pravé
jehly vytáhněte cca
10 cm nitě a vložte
ji pod přítlačnou
patku.
Navlékání
jehly D
Jehla D
Navlékání
jehly A
Jehla A
Texi Integra 5 17
CS

NAVLÉKÁNÍ LEVÉ JEHLY
Pozn.: Při navlékání
použijte pinzetu z boxu s
příslušenstvím.
Postupujte dle kroků 1-8.
Pozn.: Při použití
různých jehel,
prosím, vyberte
odpovídající metodu
navlékání. Pokud
používáte jehlu B
nebo C, navlékejte je
dle vodítka.
Používáte-li jehlu B, pokračujte
dle kroků 7-9. Při použití jehly C
vynechejte bod 8. Skrze očko levé
jehly vytáhněte cca 10 cm nitě a
vložte ji pod přítlačnou patku.
Navlékání
jehly B
Jehla B
Navlékání
jehly C
Jehla C
Texi Integra 518
CS

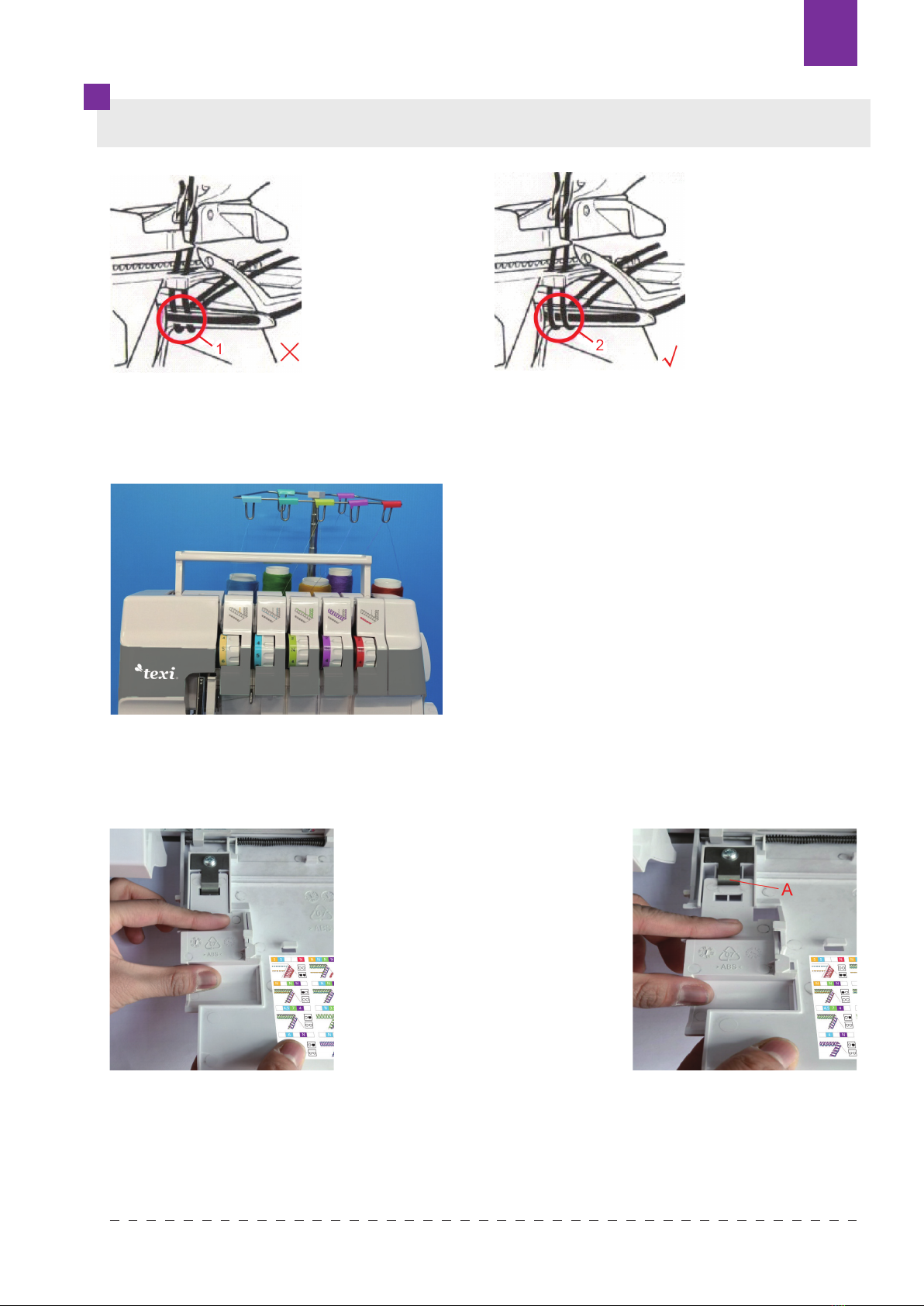

DŮLEŽITÉ INFORMACE TÝKAJÍCÍ SE NAVLÉKÁNÍ
Nit jehly je vždy
konečná, v
opačném případě
by mohlo dojít k
jejímu přetrhnutí
nebo přeskočení
stehu. Obr. 1
znázorňuje její
špatné umístění.
Přetrhne-li se nit
kličkaře, musíte
vytáhnout nit
jehly, první část
niti kličkaře a
poté část jehlové
nitě. Obr. 2
představuje
správné uložení.
Kryt kontejneru se používá
pro zadržování cupaniny v
kontejneru během šití, aby se
zbytky látky nedostaly do stroje.
Vyjmutí krytu: Vysuňte
kontejner a otevřete kryt
kličkaře. Pomocí levého palce
zatlačte na kryt a oddělte jej od
stroje, poté levou rukou silně
zatáhněte a vyjměte jej. Viz obrázky výše. Nasunutí krytu: Zatlačte kryt
pod kryt kličkaře pomocí
levé ruky a pevně jej
zaklapněte do spojky A.
Pří výměně nití můžou být nápomocné
následující kroky pro rychlou výměnu.
1. Odstřihněte stávající nitě hned u špulky.
Navažte na ně konce nových nití.
2. Zdvihněte přítlačnou patku.
3. Spusťte jehelní tyč do nejnižší polohy
otáčením ručního kola směrem od
sebe. Opatrně vytáhněte stávající nitě,
dokud spojovací uzlíky neprojdou skrz
očka jehel.
NÁPOVĚDA VÝMĚNA ŠPULEK NITÍ
KRYT KONTEJNERU NA ODPAD
Texi Integra 5 19
CS

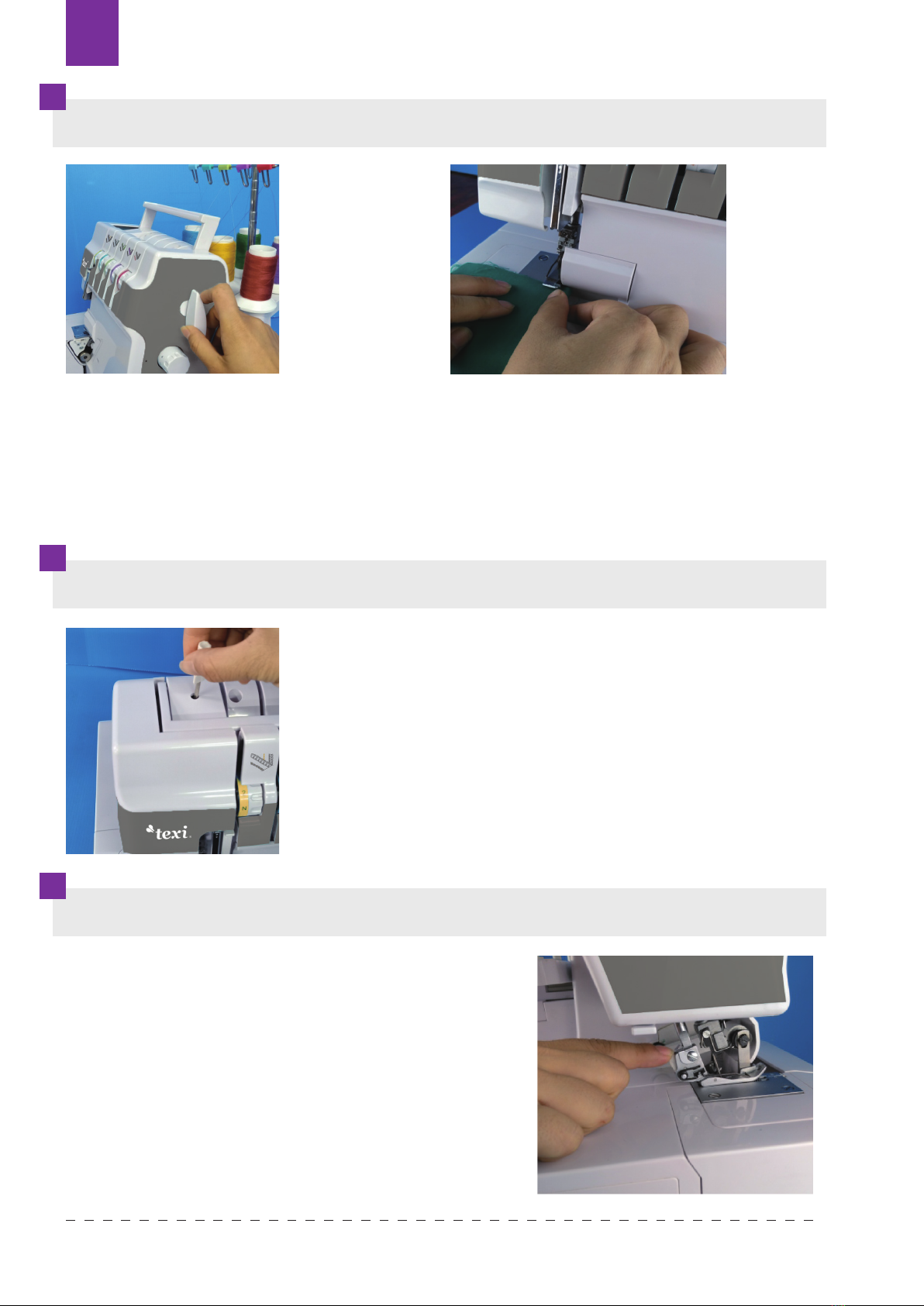

Páku pro zdvih přítlačné patky můžete využít
pro zvednutí či snížení přítlačné patky. Pro šití
velmi silných látek nastavte výšku patky na
maximálních 6 mm.
Jakmile je steh dokončen a vy chcete
pokračovat v šití, nemusíte přítlačnou patku
zvedat pomocí páky. Pomocí prstů zlehka
na patku zatlačte a posuňte látku pod
ní. Následně sešlápněte pedál a šití bude
pokračovat.
Přítlak přítlačné patky je nastaven pro ideální šití na středně silné
látky. U většiny látek není třeba přítlak vůbec upravovat. Při šití na
silné či naopak tenké látky upravte nejdříve přítlak patky pomocí
šroubováku (S).
POZN.: VYPNĚTE STROJ.
1. Otáčením ručního kola směrem k sobě
vysuňte jehlu do nejvyšší polohy. Zvedněte
přítlačnou patku.
2. Stlačte páku na zadní straně držáku přítlačné
patky. Přítlačná patka sama odpadne.
3. Umístěte novou patku tak, aby se kolík na ní
nacházel přímo pod drážkou držáku.
4. Spusťte držák patky, abyste patku nacvakli na
místo.
PÁKA PŘÍTLAČNÉ PATKY
PŘÍTLAK PŘÍTLAČNÉ PATKY
VÝMĚNA PŘÍTLAČNÉ PATKY
Texi Integra 520
CS
