RATIO – Funk-Thermometer

54
Gehäuse
C1: Wandaufhängung
C2: Batteriefach
C3: Ständer (ausklappbar)
2.2. Sender (Fig. 2)
D1: Wandaufhängung
D2: Batteriefach
D3: Halter bei Standfunktion
D4: Halter bei Wandmontage
3. Inbetriebnahme
3.1 Batterien einlegen
• Öffnen Sie das Batteriefach von Sender (verschraubt) und Emp-
fänger und legen Sie die Geräte in einem Abstand von ca. 1,5
Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu
möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Legen Sie 2 x AAA 1,5 V Batterien in das Batteriefach vom Sender
und unmittelbar danach 2 x AA 1,5 V Batterien in die Basisstation.
Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
3.2 Empfang der Außentemperatur
• Nach dem Einlegen der Batterien werden die Messdaten des
Außensenders an die Basisstation übertragen. Das Funk-Emp-
fangszeichen blinkt auf dem Display der Basisstation.
•Wichtig: Drücken Sie keine Taste, wenn sich die Station im
Lernmodus befindet. Wenn die Außentemperatur angezeigt
wird, können Sie den Außensender im Freien anbringen. Falls
die Außentemperatur nicht angezeigt wird, oder wenn Sie vor
dem Empfang der Außentemperatur eine Taste gedrückt haben
und bei Batteriewechsel wiederholen Sie den Inbetriebnahme-
prozess. Bitte warten Sie 10 sec., bevor Sie die Batterien wie-
der einlegen.
3.3 Empfang der Uhrzeit
• Die Uhr versucht nun, das Funksignal zu empfangen (max. 10
Min.) und das DCF-Empfangszeichen blinkt.
• Wenn der Zeitcode empfangen wurde, wird die funkgesteuerte
Zeit angezeigt und das DCF-Empfangszeichen wird bei erfolg-
reichem Empfang ständig im LCD angezeigt.
RATIO – Funk-Thermometer

1. Einführung
Ihr neues Funk-Thermometer besteht aus einer Basisstation mit
einem Innensensor für die Raumtemperatur und einem Außen-
sender zur Messung der Außentemperatur. So erhalten Sie Infor-
mationen über die Temperatur rund um Ihr Haus. Das macht Spaß
und neugierig auf mehr.
Bitte lesen Sie die Gebrauchsanweisung aufmerksam durch und
bewahren Sie sie auf.
1.1 Inhalt
• Basisstation
• Außensender
• Gebrauchsanweisung
1.2 Funktionen
• Außentemperatur über kabellosen Außensender (433 MHz),
Reichweite bis 100 m (Freifeld)
• Erweiterbar auf bis zu 3 Sender, auch zur Temperaturkontrolle
von entfernten Räumen, z.B. Kinderzimmer, Weinkeller
• Innentemperatur
• Maxima- und Minimawerte
• Funkuhr
• Zum Aufstellen oder an die Wand hängen
• Einfache Installation, da kein Kabel notwendig

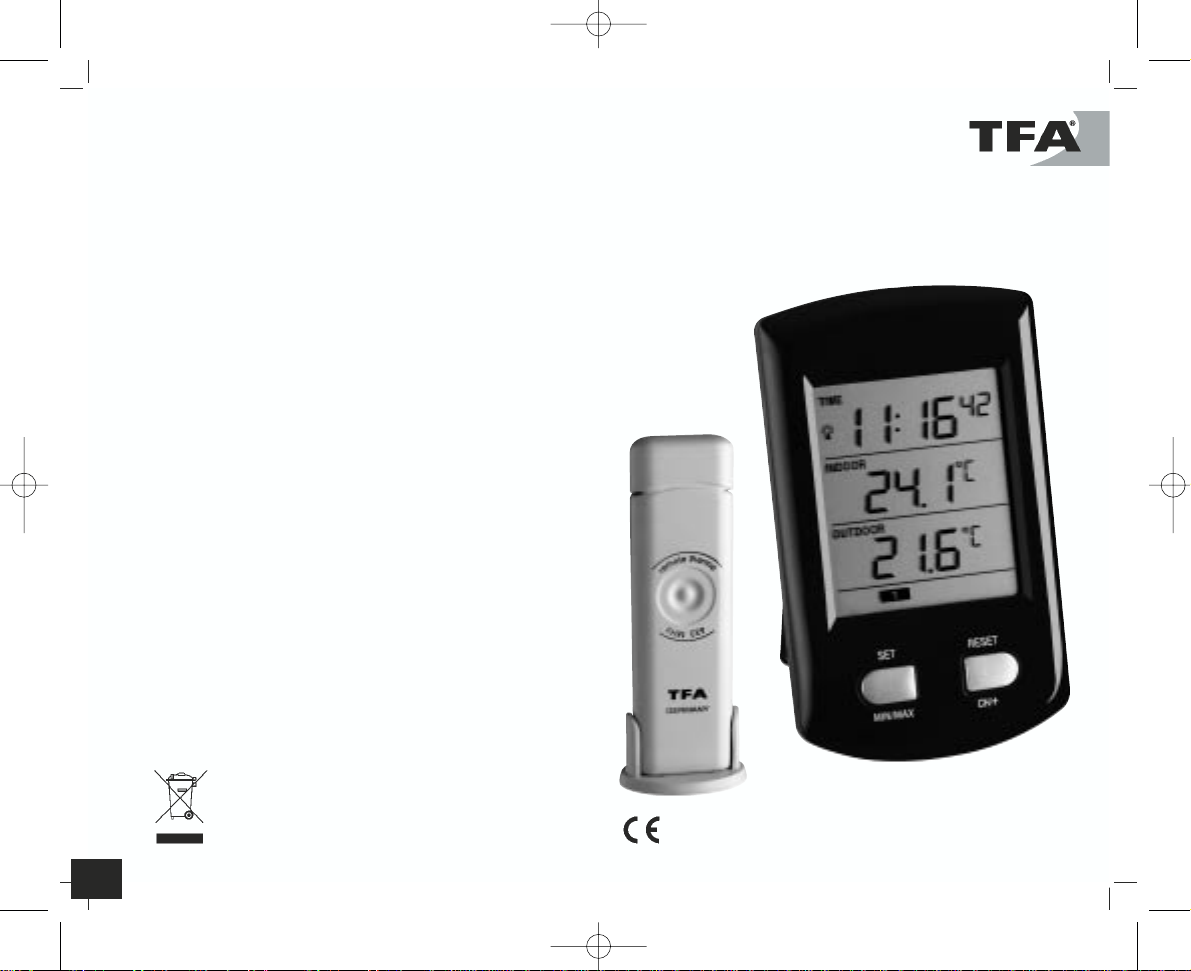

2. Bestandteile (Fig. 1)
2.1 Basisstation (Empfänger)
LCD-Anzeige
A1: Uhrzeit
A2: Innentemperatur
A3: Außentemperatur
A4: Außentemperatur Empfangssymbol
A5: Kanalnummer
Tasten
B1: ”SET”/“MIN/MAX” Taste
B2: ”RESET”/“CH/+” Taste
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 3

RATIO – Funk-Thermometer

76
• Drücken Sie noch einmal die “SET” Taste. Die 24Hr Anzeige fängt
an zu blinken und Sie können mit der „+“ Taste das 12- oder 24-
Stunden-Zeitsystem einstellen. Bestätigen Sie mit der „SET“
Taste.
• Die Stundenanzeige fängt an zu blinken und Sie können mit der
„+“ Taste die Stunden einstellen. Bestätigen Sie mit der „SET“
Taste. Geben Sie auf gleiche Weise die Minuten ein.
• Drücken Sie die „SET“ Taste noch einmal und Sie können mit „+“
Taste zwischen Celsius und Fahrenheit wechseln.
• Drücken Sie die „SET“-Taste noch einmal. Im Display erscheint
„ON“. Das Funksignal ist eingeschaltet. Zum Deaktivieren des
Funksignales drücken Sie die „+“ Taste. Im Display erscheint
„OFF“. Bestätigen Sie mit der „SET“ Taste.
• Halten Sie die „+“ Taste im Einstellmodus für drei Sekunden
gedrückt, gelangen Sie in den Schnelllauf.
• Ist der DCF-Empfang aktivert, wird bei erfolgreichem Empfang
die manuell eingestellte Zeit überschrieben.
4. Maximum/Minimum-Funktion
• Durch Drücken der „MIN/MAX“ Taste können Sie die Tiefstwerte
(MIN) für die Innen- und Außentemperatur abrufen. Durch
nochmaliges Drücken der „MIN/MAX“ Taste können Sie die
Tageshöchstwerte (MAX) abrufen.
• Wenn Sie die „RESET“ Taste für 2 Sekunden gedrückt halten,
werden die Höchst- und Tiefstwerte gelöscht und auf den
aktuellen Wert zurückgesetzt.
5. Zusätzliche Außensender
• Wenn Sie mehrere Sender anschließen wollen (max. 3), wieder-
holen Sie für jeden Sender den Inbetriebnahmeprozess. Die
Nummerierung der Sender erfolgt automatisch in der zeitlichen
Reihenfolge der Inbetriebnahme.
• Falls Sie mehr als einen Sender angeschlossen haben, können Sie
mit der “CH“ Taste zwischen den Kanälen wechseln. Anzeige im
Display für Kanal 1, für Kanal 2 oder für Kanal 3.
RATIO – Funk-Thermometer

• Sollte kein Zeitcode empfangen worden sein, wird der Emp-
fang jede Stunde erneut aktiviert.
• Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr,
die von der Physikalisch Technischen Bundesanstalt in Braun-
schweig betrieben wird. Die Abweichung beträgt weniger als
1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird
von Mainflingen in der Nähe von Frankfurt am Main durch ein
DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reich-
weite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal,
wandelt es um und zeigt immer die exakte Zeit an. Auch die
Umstellung von Sommer- und Winterzeit erfolgt automatisch.
Der Empfang hängt hauptsächlich von der geographischen
Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500
km ausgehend von Frankfurt bei der Übertragung keine Pro-
bleme auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 –
2 Metern zu eventuell störenden Geräten wie Computerbild-
schirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene
Signal natürlicherweise schwächer. In Extremfällen wird emp-
fohlen, das Gerät in Fensternähe zu platzieren und/oder durch
Drehen des Gerätes das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und
ein Empfang ist in den meisten Fällen möglich. Ein einziger
Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten
und Abweichungen unter 1 Sekunde zu halten.
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen
Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell
eingestellt werden. Die Funkuhr arbeitet dann wie eine normale
Quarz-Uhr.
3.4. Manuelle Einstellungen
• Halten Sie die „SET“ Taste für drei Sekunden gedrückt. „00“
fängt an zu blinken und Sie können mit der „+“ Taste die Zeit-
zone (+12/-12) einstellen. Die Zeitzoneneinstellung wird be-
nötigt, wenn das DCF Signal empfangen werden kann, die Zeit-
zone sich aber von der deutschen Zeit unterscheidet (z.B. 1=eine
Stunde später).
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 4

RATIO – Funk-Thermometer

98
9. Haftungsausschluss
• Das Gerät ist kein Spielzeug. Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffent-
lichen Information geeignet, sondern für den privaten Ge-
brauch bestimmt.
• Die technischen Daten dieses Produktes können ohne vorherige
Benachrichtigung geändert werden.
• Diese Anleitung oder Auszüge daraus dürfen nur mit Zustim-
mung von TFA Dostmann veröffentlicht werden.
• Unsachgemäße Behandlung oder nicht autorisiertes Öffnen des
Gerätes führt zum Verlust der Garantie.
10. Technische Daten
Basisstation:
Messbereich Innentemperatur: 0…+60°C (32…+140°F)
Genauigkeit: ±1°C
Batterien: 2 x 1,5 V AA (nicht inklusive)
Sender:
Außentemperatur: -40…+65°C (-40…+149°F)
Genauigkeit: ±1°C
Übertragungsfrequenz: 433 MHz
Reichweite Freifeld: max. 100 m (300 Fuß)
Batterien: 2 x 1,5 V AAA
(nicht inklusive)
Wir erklären hiermit, dass diese Funkanlage die wesentlichen
Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.
TFA Dostmann GmbH & Co.KG, Wertheim / www.tfa-dostmann.de
RATIO – Funk-Thermometer

6. Aufstellen der Basisstation und Befestigen des Senders
• Suchen Sie sich einen schattigen, niederschlagsgeschützten Platz
für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die
Messwerte und ständige Nässe belastet die elektronischen Bau-
teile unnötig).
• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die
Nähe zu anderen elektrischen Geräten (Fernseher, Computer,
Funktelefone) und massiven Metallgegenständen.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am
gewünschten Aufstellort zur Basisstation stattfindet (Reichweite
Freifeld max. 100 Meter, bei massiven Wänden, insbesondere
mit Metallteilen kann sich die Sendereichweite erheblich re-
duzieren).
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sen-
der und/oder Empfänger.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem
Ständer aufstellen oder aufhängen.
7. Batteriewechsel
• Sind die Batterien im Außensender zu schwach, erscheint das
Batterie-Zeichen „TX“ in der Displayzeile der Außentemperatur.
• Verwenden Sie Alkaline Batterien. Vergewissern Sie sich, dass
die Batterien polrichtig eingelegt sind. Schwache Batterien soll-
ten möglichst schnell ausgetauscht werden, um ein Auslaufen
der Batterien zu vermeiden. Batterien enthalten gesundheits-
schädliche Säuren. Beim Hantieren mit ausgelaufenen Batterien
beschichtete Handschuhe und Schutzbrille tragen!
•Achtung: Bitte entsorgen Sie Altgeräte und leere Batterien nicht
über den Hausmüll. Geben Sie diese bitte zur umweltgerechten
Entsorgung beim Handel oder entsprechenden Sammelstellen
gemäß nationaler oder lokaler Bestimmungen ab.
8. Hinweise
• Lesen Sie die Gebrauchsanweisung bevor Sie das Gerät benutzen.
• Halten Sie das Gerät von anderen elektronischen Geräten und
großen Metallteilen fern.
• Vermeiden Sie extreme Temperaturen, Erschütterungen und
direkte Witterungseinflüsse.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 5

RATIO – Wireless thermometer

1110
Housing
C1: Wall Mount Hole
C2: Battery Compartment
C3: Stand (fold out)
2.2. Transmitter (Fig. 2)
D1: Wall Mount Hole
D2: Battery compartment
D3: Support for table standing
D4: Support for wall mounting
3. Getting started
3.1 Insert batteries
• Open the battery compartment of the display unit and the
transmitter (screwed) and place both instruments on a desk
with a distance of approximately 1.5 meter. Check that no other
electronic devices are close.
• Insert the batteries 2 x 1,5 V AAA into the battery compartment
of the transmitter and immediately afterwards 2 x 1,5 V AA in
the display unit, observing the correct polarity.
3.2 Reception of outdoor temperature
• The display unit automatically starts scanning the 433 MHz signal
to register the thermo sensor unit after batteries are inserted.
flashes on the LCD of the display unit.
•Note: DO NOT PRESS ANY KEY during the learning period.
After outdoor temperature is displayed you can place your
remote sensor outdoors at the final destination. If the outdoor
temperature is not displayed or if any key is pressed before the
outdoor temperature signal is received and when changing
batteries you will need to follow the battery installation pro-
cedure again. Please wait 10 seconds before inserting the
batteries again.
3.3 Radio controlled time reception
• The clock will scan the DCF frequency signal (max. 10 min.) and
the DCF symbol flashes on the LCD.
• When the signal is received successfully, the radio controlled
time and the DCF symbol appear permanently.
RATIO – Wireless thermometer

1. Introduction
This new wireless thermometer consists on a base station with
indoor sensors for room temperature and a remote sensor for
measuring outdoor temperature.
So you get useful information about temperature in and around
your house. This is fun and makes you curious to know more.
Please read this instruction manual carefully and keep it!
1.1 Content
• Display unit
• Outdoor thermo sensor
• Instruction Manual
1.2 Functions
• Outdoor temperature wireless (433 MHz), distance range up to
100 m (free field)
• Expandable up to 3 outdoor transmitters, also for the tempera-
ture control of remote rooms, e.g. children’s room, wine-cellar
• Indoor temperature
• Maximum and minimum values
• Radio-Controlled clock
• For wall mounting or table standing
• Very simple installation, no cables required
2. Elements (Fig. 1)
2.1 Receiver (Display unit)
LCD
A1: Clock
A2: Indoor temperature
A3: Outdoor temperature
A4: Outdoor temperature wave icon
A5: Channel number
Buttons
B1: ”SET”/“MIN/MAX” button
B2: ”RESET”/“CH/+” button
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 6

RATIO – Wireless thermometer

1312
• Press “SET” button again and with the “+” button you can
change between °C or °F as temperature unit
• Press “SET” button again. “ON” appears on the display. The DCF
time is activated. To turn off the DCF time, press “+” button.
“OFF” appears on the display. Confirm with “SET” button.
• Holding „+“ button in setting mode and you will enter fast
mode.
• If DCF reception is on, the manually set time will be overwritten
by the DCF time when the signal is received successfully.
4. Maximum/Minimum function
• Press “MIN/MAX” button to show the minimum (“MIN”) values
of indoor and outdoor temperature. Press “MIN/MAX” button
again to show maximum (“MAX”) values.
• Hold “RESET” button for 2 seconds to clear the recorded maxi-
mum and minimum reading.
5. Additional transmitters
• If you like to connect additional remote sensors (max. 3), repeat
the installation procedure for all extra sensors. The wireless
thermometer will number the sensors in the order of set-up
automatically.
• If you have installed more than one transmitter, press “CH”
button to change between the outdoor transmitters. Display
for channel 1 , for channel 2 or for channel 3
alternating.
6. Positioning of display unit and transmitter
• Choose a shady and dry position for the transmitter. (Direct
sunshine falsifies the measurement and continuous humidity
strains the electronic components needlessly).
• Place the display unit at the final position. Avoid the vicinity of
any interfering field like computer monitors or TV sets and
solid metal objects.
• Check the transmission of the signal from the transmitter to
the display unit (transmission range 100 m free field, within
ferro-concrete rooms, especially with metal parts, the received
signal is naturally weakened).
• If necessary choose another position for transmitter and/or
display unit.
RATIO – Wireless thermometer

• If the reception fails, scanning stops and will be repeated every
hour.
• The time base for the radio controlled time is a Caesium Atomic
Clock operated by the Physikalisch Technische Bundesanstalt
Braunschweig which has a time deviation of less than one
second in one million years. The time is coded and transmitted
from Mainflingen near Frankfurt via frequency signal DCF-77
(77.5 kHz) and has a transmitting range of approximately
1,500 km. Your radio-controlled clock receives this signal and
converts it to show the precise time in summer or wintertime.
The quality of the reception depends greatly on the geographic
location. In normal cases, there should be no reception pro-
blems within a 1,500 km radius around Frankfurt.
Please take note of the following:
• Recommended distance to any interfering sources like compu-
ter monitors or TV sets is a minimum of 1.5 - 2 metres.
• Within ferro-concrete rooms (basements, superstructures), the
received signal is naturally weakened. In extreme cases, please
place the unit close to a window and/or point its front or back
towards the Frankfurt transmitter.
• During night-time, the atmospheric disturbances are usually
less severe and reception is possible in most cases. A single daily
reception is adequate to keep the accuracy deviation below 1
second.
• In case the clock cannot detect the DCF-signal (for example due
to disturbances, transmitting distance, etc.), the time can be set
manually. The clock will then work as a normal quartz clock.
3.4. Manual setting
• Hold “SET” button for 3 seconds. The “00” digit is flashing and
you can adjust the time zone (+12/-12) with the “+” button.
The time zone is used for the countries where the DCF signal
can be received but the time zone is different from the German
time (e.g. 1=one hour later).
• Press “SET” button again. The 24 h digit is flashing. Press “+”
button to choose 12 HR or 24 HR system. Confirm with “SET”
button.
• The hour digit is flashing. Press “+” button to adjust hours.
Confirm with “SET” button. Set minutes in the same way.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 7

RATIO – Wireless thermometer

1514
10. Specifications
Receiver (Display unit):
Measuring range
Indoor temperature: 0…+60°C (32…+140°F)
Precision: ±1 °C
Batteries: 2 x 1,5 V AA (not included)
Transmitter:
Measuring range
Outdoor temperature: -40…+65°C (-40…+149°F)
Precision: ±1 °C
Transmission frequency: 433 MHz
Transmission range: max. 100 m (300 Feet)
Batteries: 2 x 1,5 V AAA (not included)
Herewith we declare, that this wireless transmission device does
comply with the essentials requirements of R&TTE Directive
1999/5/EC.
TFA Dostmann GmbH & Co. KG, D - 97877 Wertheim / www.tfa-
dostmann.de
RATIO – Wireless thermometer

• Use the bracket stand for mounting or standing when the sig-
nal is received successfully.
7. Battery replacement
• When the batteries of the transmitter are used up, the low bat-
tery icon “TX” appears next to the outdoor temperature
display.
• Use alkaline batteries only. Observe correct polarity. Low batte-
ries should be changed soon to avoid the damage resulting from
a leaking battery. Batteries contain harmful acids. Wear protec-
tive glasses and gloves when handling with leaked batteries.
•Attention:
Please do not dispose of old electronic devices and used batte-
ries in household waste. To protect the environment, take them
to your retail store or to nearest civic amenity site to be dispo-
sed of according to national or local regulations.
8. Instructions
• Always read the users manual carefully before operating the
unit.
• Avoid placing the instrument near interference sources/metal
frames such as computer or TV sets.
• Do not expose the instrument to extreme temperatures, vibra-
tion or shock.
9. Liability disclaimer
• The product is not a toy. Keep it out of reach of children.
• The product is not to be used for medical purpose or for public
information, but is determined for home use only.
• The specifications of this product may change without prior
notice.
• No part of this manual may be reproduced without written
consent of TFA Dostmann.
• Improper use or unauthorized opening of housing will mean
the loss of warranty.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 8

RATIO – Thermomètre radio piloté

1716
Boîtier
C1: Suspension murale
C2: Logement de batterie
C3: Support (amovible)
2.2. Emetteur (Fig. 2)
D1: Suspension murale
D2: Logement batterie
D3: Support pour poser
D4: Support pour suspension murale
3. Mise en service
3.1 Insertion des batteries
• Ouvrir le logement de batterie de l'émetteur (vissé) et du récep-
teur et déposer les appareils sur une table à une distance d'en-
viron 1,5 mètre l'un de l'autre. Éviter la proximité de sources de
parasitage (appareils électroniques ou appareils radio).
• Insérer 2 batteries 1,5 V AAA dans le logement de batterie de
l'émetteur et ensuite immédiatement 2 batteries 1,5 V AA dans
celui de la station base.
3.2 Réception de la température extérieure
• Après l'insertion des batteries, les paramètres de mesure seront
transférés de l'émetteur à la station principale. Le symbole de
réception clignote sur le display de la station principale.
•Important: lorsque la station se trouve en mode apprentissage,
n'appuyez sur aucune touche. Lorsque la température extérieure
s'affichent, vous pouvez installer l’émetteur extérieur au dehors.
Si la température extérieure n’est pas affichée ou si vous avez
appuyé sur une touche avant la réception de la température
extérieure et lorsque les piles sont remplacées, recommencez la
procédure de mise en service. Veuillez attendre 10 s avant de
réintroduire les piles.
3.3 Réception de l’heure radio
• L’horloge tente de capter le signal radio (max. 10 min.) et le
symbole de réception DCF clignote.
RATIO – Thermomètre radio piloté

1. Introduction
Votre nouveau thermomètre radio piloté se compose d'une station
de base avec une sonde pour la température intérieure et un émet-
teur destiné à mesurer la température extérieure. Vous disposez
donc de multiples informations sur la température autour de votre
domicile. Ceci vous donnera envie d'en savoir plus. Veuillez lire
attentivement le mode d'emploi et conservez-le en lieu sûr.
1.1 Contenu
• Station base
• Émetteur extérieur
• Mode d´emploi
1.2 Fonctions
• Transmission de la température extérieure sans câble
(433 MHz), rayon d’action de 100 m au maximum (champ libre)
• Extensible à 3 émetteurs au maximum, également pour le
contrôle de la température dans des pièces éloignées,
p. ex. chambre d´enfants, cave
• Température intérieure
• Valeurs maximales et minimales
• Horloge radio pilotée
• À poser ou à fixer au mur
• Installation ultrasimple sans câble
2. Éléments (Fig. 1)
2.1 Station base (récepteur)
Affichage à CL
A1: Horloge
A2: Température intérieure
A3: Température extérieure
A4: Symbole de réception de la température extérieure
A5: Numéro de canal
Touches
B1: Touche «SET”/“MIN/MAX»
B2: Touche «RESET”/“CH/+»
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 9

RATIO – Thermomètre radio piloté

1918
(+12/-12) à l'aide de la touche «+». On a besoin d'un autre fuseau
horaire, si votre réveil radio piloté peut recevoir le signal DCF,
mais votre fuseau horaire est différent de l’heure DCF (par exem-
ple: 1 = une heure plus tard).
• Appuyer à nouveau sur la touche «SET». L’indicateur «24 h» com-
mence à clignoter et vous pouvez ajuster le système de temps à
12 heures ou 24 heures à l'aide de la touche «+». Confirmez avec
la touche «SET»
• L’indicateur de l’heure commence à clignoter. Régler l’heure à
l'aide de la touche «+». Confirmez avec la touche «SET». Entrez
pareillement les minutes.
•
Appuyer encore une fois sur la touche «SET». En pressant la touche
«+» l´affichage de la température peut être ajusté en °C ou en °F.
• Presser encore la touche «SET». «On» apparaît sur l'affichage. La
réception DCF de l’heure est activée. Pour désactiver appuyer sur
la touche «+». «OFF» apparaît sur l'affichage. Confirmez avec la
touche «SET».
• Si l'on maintient appuyée la touche «+» dans le mode de réglage
pour trois secondes, on parvient à l'affichage rapide.
•
Si la réception DCF de l’heure est activée, l’heure ajustée manuelle-
ment sera transcrite en cas réussit.
4. Fonction maximum/minimum
• A l’aide de la touche «MIN/MAX» on peut obtenir les valeurs
minimum (MIN) pour la température intérieure et extérieure. En
pressant encore une fois la touche «MIN/MAX» on peut obtenir
les valeurs maximum (MAX).
• Si la touche «RESET» reste appuyée pendant 2 secondes, les
valeurs seront effacées et remplacées par les valeurs actuelles.
5. Émetteurs extérieurs supplémentaires
• Si vous désirez raccorder plusieurs émetteurs (max. 3), recommen-
cez la procédure de mise en service pour chaque émetteur. La
numération des nouveaux émetteurs est prise en compte auto-
matiquement par ordre chronologique de la mise en service.
• Si vous avez raccordé plus d'un émetteur, vous pouvez passer
d'un canal à l'autre en utilisant la touche «CH». Affichage à
l'écran pour le canal 1 , pour le canal 2 ou pour le
canal 3 .
RATIO – Thermomètre radio piloté

• En cas de réception correcte, l’heure radio s’affiche et le symbole
reste présent en continu sur l 'affichage à CL.
• Si l’heure radio ne s’affiche pas, la réception est actualisée cha-
que heure.
• La transmission de l’heure radio s’effectue selon une horloge
atomique au césium, exploitée par la Physikalisch Technische
Bundesanstalt de Braunschweig (Institut Fédéral Physico-
Technique de Braunschweig). L’écart de précision de cette hor-
loge est de 1 seconde pour un million d’années seulement.
L’heure est distribuée à partir de Mainfingen, près de Francfort
sur le Main, par un signal DCF-77 (77,5 kHz), avec une portée
d’environ 1.500 km. Votre horloge radio pilotée reçoit ce
signal, le convertit et affichera ainsi toujours l’heure exacte.
Le passage de l’heure d’hiver à l’heure d’été et vice-versa
s’effectue également en mode automatique. La réception est
essentiellement fonction de votre position géographique. En
règle générale, dans un rayon de 1.500 km autour de Francfort,
aucun problème de transmission ne devrait apparaître.
Nous vous prions de respecter les consignes ci-après:
• Nous vous recommandons de ménager une distance de 1,5 à
2 m entre l’appareil et d’éventuelles sources de signaux parasi-
tes, comme les écrans d’ordinateur et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés),
le signal reçu est affaibli. Dans les cas extrêmes, nous vous con-
seillons de placer l’appareil près d’une fenêtre et/ ou de le tour-
ner pour améliorer la réception du signal radio.
• La nuit, les perturbations s’affaiblissent en règle générale, et la
réception est possible en plupart des cas. Un seul créneau de
réception par jour suffit, pour garantir la précision de l’affi-
chage de l’heure, et pour maintenir d’éventuels écarts en
dessous de 1 seconde.
• Si votre réveil radio piloté ne peut pas recevoir le signal DCF
(p. ex. en raison de la présence de perturbations, d’une distan-
ce de transmission excessive etc.), vous pouvez procéder à un
paramétrage manuel. L'horloge fonctionne alors comme une
horloge à quartz normale.
3.4. Réglages manuels
• Appuyer sur la touche «SET» pour 3 secondes. L’indicateur «00»
commence à clignoter et vous pouvez ajuster le fuseau horaire
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 10

RATIO – Thermomètre radio piloté

2120
• Éviter les températures extrêmes, les vibrations et les effets
directs des intempéries.
9. Conditions de garantie
• L'appareil n'est pas un jouet. Maintenir l'appareil hors de por-
tée des enfants.
• Cet appareil n'est adapté pour des besoins médicaux ou pour
l'information publique, il doit servir uniquement à un usage
privé.
• Les spécifications de ce produit sont susceptibles de modifi-
cations sans avis préalable.
• Ce mode d'emploi ou des extraits de celui-ci peuvent être publiés
exclusivement avec l'approbation du TFA Dostmann.
• Toute utilisation non conforme ou l'ouverture non autorisée de
l'appareil provoque la perte de la garantie.
10. Caractéristiques techniques
Station base:
Plage de mesure
température intérieure: 0…+60°C (32…+140°F)
Précision: ±1°C
Batteries: 2 x 1,5 V AA (non inclues)
Emetteur:
Température extérieure: -40…+65°C (-40…+149°F)
Précision: ±1°C
Fréquence de réception: 433 MHz
Rayon d’action (champ libre): env. 100 mètres (300 pied)
Batteries: 2 x 1,5 V AAA (non inclues)
Nous déclarons ici que cet appareil émetteur récepteur d'ondes
radio répond aux exigences essentielles de la directive R&TTE
1999/5/CE.
TFA Dostmann GmbH & Co. KG, D - 97877 Wertheim / www.tfa-
dostmann.de
RATIO – Thermomètre radio piloté

6. Mise en place de la station principale et fixation de
l'émetteur
• Pour l'émetteur, choisir un emplacement à l'ombre et protégé
de la pluie. (Le rayonnement solaire direct fausse les mesures et
une humidité constante surcharge les composants électroniques
inutilement).
• Déposer la station base dans une pièce d'habitation. Eviter la
proximité à d'autres appareils électriques (télévision, ordinateur,
téléphone à onde radio) aux objets métalliques massifs.
• Vérifier que les valeurs de mesure entre l'émetteur à l'emplace-
ment désiré et la station principale (portée avec champ libre
environ 100 mètres) sont bien transmises, en cas de murs mas-
sifs, en particulier comportant des parties métalliques la portée
d'émission peut se réduire considérablement.
• Si nécessaire rechercher de nouveaux emplacements pour
l’émetteur et/ou le récepteur.
• Si le transfert est correct, vous pouvez accrocher ou poser
l’émetteur à l’aide du support.
7. Remplacement des batteries
• Quand la tension de la batterie de l'émetteur est trop faible, le
symbole de batterie «TX» s'affiche sur l'affichage de la tempé-
rature extérieure.
• Utiliser des batteries alcalines. S'assurer que les batteries soient
introduites avec la bonne polarisation. Les batteries faibles doi-
vent être changées le plus rapidement possible, afin d’éviter
une fuite des batteries. Les batteries contiennent des acides
nocifs pour la santé. Pour manipuler des batteries qui ont coulé,
utiliser des gants spécialement adaptés et porter des lunettes de
protection !
•Attention: Les vieux appareils électroniques et piles usagées ne
doivent pas être jetées dans les détritus ménagers. Veuillez les
rendre dans un site approprié de récupération pour les enlever
sous des conditions de milieu ou chez votre revendeur selon les
spécifications nationales et locales.
8. Remarques
• Lisez les instructions d'emploi avant d'utiliser l'appareil.
• Tenir l'appareil éloigné d'autres appareils électriques et de
pièces métalliques importantes.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 11

RATIO – Termometro radio controllato

2322
Contenitore
C1: Gancio per parete
C2: Vano batteria
C3: Piede (pieghevole)
2.2. Trasmettitore (Fig. 2)
D1: Gancio per parete
D2: Vano batteria
D3: Supporto per appendare
D4: Supporto per montaggio a muro
3. Messa in funzione
3.1 Inserire le batterie
• Aprire il vano batterie del trasmettitore (fissato con viti) e della
stazione di base e posizionare gli apparecchi su un tavolo ad
una distanza di circa 1,5 metri l' uno dall' altro. Tenerli lontano
da eventuali fonti di interferenza (dispositivi elettronici e impi-
anti radio).
• Inserire le batterie nel vano batterie del trasmettitore (2 x 1,5 V
AAA) e subito dopo della stazione base (2 x 1,5 V AA). Inserire le
batterie rispettando attentamente le polarità indicate.
3.2 Ricezione del trasmettitore
• Dopo il messa in funzione, i dati misurati dal trasmettitore
esterno vengono trasmessi automaticamente alla stazione base.
Il simbolo di ricezione lampeggia sul display della stazione
base.
•Importante: non premere alcun tasto, quando la stazione si trova
in modalità apprendimento. Quando vengono visualizzate la
temperatura esterna è possibile portare all'esterno il trasmetti-
tore da esterni. Se la temperatura esterna non viene visualizzata
o se si è premuto un tasto prima della ricezione della tempera-
tura esterna, ripetere il processo di messa in funzione. Lo stesso
vale per la sostituzione della batteria. Attendere 10 secondi
prima di reinserire le batterie.
3.3 Ricezione dell'ora a controllo radio
• L'orologio inizia a ricevere il segnale radio per l'orologio (max.
10 min.) ed il simbolo di ricezione DCF lampeggia.
RATIO – Termometro radio controllato

1. Introduzione
Il vostro nuovo termometro radiocontrollato è composto da una
stazione base con sensore interno per la misurazione della tem-
peratura interna ed un trasmettitore per la misurazione della tem-
peratura esterna. In questo modo otterrete numerose informazioni
sulla temperatura attorno alla vostra casa. Ciò è molto divertente e
curioso. Leggere attentamente le istruzioni d'uso e conservarle.
1.1 Contenitore
• Stazione base
• Trasmettitore esterno
• Istruzioni
1.2 Funzioni
• Trasferimento senza fili della temperatura esterna (433 MHz),
raggio d'azione 100 metri al massimo (campo libero)
• Espandibile fino ad un massimo di 3 sonde, anche per il controllo
della temperatura dell'abitazione p.e. stanza dei bambini, can-
tina da vino
• Temperatura interna
• Valori massimi e minimi
• Orologio radiocontrollato
• Montaggio a muro o sistemazione su piano d’appoggio
• Installazione semplicissima senza cavi
2. Componenti (Fig. 1)
2.1 Stazione base (ricevitore)
Display LCD
A1: Orologio
A2: Temperatura interna
A3: Temperatura esterna
A4: Simbolo di ricezione temperatura esterna
A5: Numero di canale
Tasti
B1: Tasto ”SET”/“MIN/MAX”
B2: Tasto ”RESET”/“CH/+”
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 12

RATIO – Termometro radio controllato

2524
ricevere il segnale DCF, tuttavia il fuso orario è diverso dall'ora
DCF (p.e. 1 = un'ora più tardi).
• Premere il tasto “SET” ancora una volta. L'indicazione “24 h”
lampeggia. Impostare con il tasto “+” il sistema orario di 12
(12HR) o 24 (24HR) ore. Confermare con il tasto “SET”.
• L'indicazione della ora lampeggia. Impostare con il tasto “+”
l'ora attuale. Confermare con il tasto “SET”. Inserire i minuti
nello stesso modo.
• Premere il tasto “SET” ancora una volta e tramite il tasto “+”,
l'indicazione della temperatura può essere regolata su °C
oppure °F.
• Premere il tasto “SET” di nuovo. Sul display compare “0N”. Il
segnale radio è attivato. Per disattivare la funzione premere il
tasto “+”. Sul display compare “OFF“. Confermare con il tasto
“SET”.
• Tenere premuti il tasto “+“ in modalità impostazione per tre
secondi per procedere velocemente.
• Se è attivata la ricezione radiocontrollata DCF, in caso di corretta
ricezione, l’ora impostata in modo manuale viene sostituita.
4. Funzione temperature massime/minime
• Premendo il tasto “MIN/MAX” è possibile richiamare i valori mini-
mi (MIN) della temperatura interna e esterna. Premendo di nuovo
il tasto “MIN/MAX” è possibile richiamare i valori massimi (MAX).
• Se si tiene premuto il tasto “RESET” per 2 secondi, i valori massimi
e minimi vengono cancellati e viene ripristinato il valore attuale.
5. Trasmettitori esterni addizionali
• Se si desidera collegare più trasmettitori (max. 3), ripetere per
ciascuno di essi il processo di messa in funzione. La numera-
zione dei trasmettitori ha luogo automaticamente nella stessa
sequenza della messa in funzione.
• Se si dispone di più di un trasmettitore collegato, è possibile
passare da un canale all'altro con il tasto “CH”. Visualizzazione
sul display di per il canale 1, per il canale 2, o di
per il canale 3.
RATIO – Termometro radio controllato

• Se è stato ricevuto il codice dell'ora, viene visualizzata l'ora
radiocontrollata e il simbolo di ricezione DCF.
• Se non imposta l'ora DCF, l' unità continuerà a cercare di riceve-
re il segnale ogni ora.
• L'orario di base della ricezione dell'ora a controllo radio è for-
nito dall'orologio atomico al cesio della Physikalisch Technische
Bundesanstalt Braunschweig, che presenta una deviazione di
meno di un secondo in un milione di anni. L'ora è codificata e
trasmessa da Mainflingen vicino Francoforte con un segnale a
frequenza DCF-77 (77,5 Khz), ed ha un raggio di trasmissione di
circa 1.500 km. L’orologio radiocontrollato riceve il segnale, lo
converte per visualizzare l'ora precisa sia con l'ora legale sia
con l'ora solare. La qualità della ricezione dipende molto dalla
posizione geografica. In condizioni normali, non ci sono pro-
blemi di ricezione entro un raggio di trasmissione di 1.500 km
da Francoforte.
Le norme elencate qui di seguito siano rispettate:
• La distanza raccomandata da qualsiasi fonte di interferenza
come schermi di computer o di televisioni deve essere almeno
di 1,5 - 2m.
• All'interno di strutture in ferro-cemento (seminterrati, sovra-
strutture), la ricezione del segnale è naturalmente più debole.
In casi estremi, sistemare l'unità vicino ad una finestra, e pun-
tarne la parte frontale o la parte posteriore verso il trasmetti-
tore di Francoforte.
• Durante le ore notturne, le interferenze dovute ad agenti
atmosferici sono normalmente meno influenti, e la ricezione è
possibile nella maggior parte dei casi. Una singola ricezione
giornaliera è sufficiente per mantenere la deviazione dell'ora
sotto un secondo.
• Nel caso in cui l’orologio non riesca a ricevere il segnale DCF (a
causa di disturbi, distanza di trasmissione ecc.), l'ora può essere
impostata manualmente. L'orologio funziona come un normale
orologio al quarzo.
3.4. Impostazione manuale
• Tenere premuto il tasto “SET” per tre secondi. L'indicazione "00"
lampeggia. Impostare con il tasto “+” il fuso orario (+12/-12).
L'impostazione del fuso orario è necessaria quando è possibile
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 13

RATIO – Termometro radio controllato

2726
• Tenere l'apparecchio lontano da altri apparecchi elettrici e da
parti in metallo grandi.
• Evitare temperature estreme, vibrazioni e influenze dirette
degli agenti atmosferici.
9. Esclusione di responsabilità
• L'apparecchio non è un gioco. Tenere lontano dalla portata dei
bambini.
• Questo apparecchio non è adatto a scopi medici né per infor-
mazioni al pubblico: è destinato esclusivamente ad un utilizzo
privato.
• Le specifiche di questo prodotto possono cambiare senza pre-
avviso.
• È vietata la pubblicazione delle presenti istruzioni o di parti di
esse senza una precedente autorizzazione della TFA Dostmann.
• Un uso improprio oppure l'apertura non autorizzata della custo-
dia dello stesso comporta la perdita della garanzia.
10. Dati tecnici
Stazione di base:
Gamma temperatura interna: 0…+60°C (32…+140°F)
Precisione: ±1 °C
Batterie: 2 x 1,5 V AA (non fornite)
Trasmettitore:
Temperatura esterna: -40…+65°C (-40…+149°F)
Precisione: ±1 °C
Frequenza di ricezione: 433 MHz
Ampio campo (campo libero): 100 metri (300 piedi)
al massimo
Batterie: 2 x 1,5 V AAA (non fornite)
Con il presente dichiariamo che il presente impianto radio adem-
pie alle prescrizioni sostanziali della direttiva R&TTE 1999/5/CE.
TFA Dostmann GmbH & Co. KG, D - 97877 Wertheim / www.tfa-
dostmann.de
RATIO – Termometro radio controllato

6. Posizionamento della stazione base e fissaggio del
trasmettitore
• Cercare un luogo ombreggiato e al riparo dalla pioggia per il
trasmettitore. (Una irradiazione diretta del sole modifica i valori
di misura mentre l'umidità continua sovraccarica in modo non
necessario i componenti elettronici).
• Installare la stazione base in soggiorno evitando la vicinanza di
altri apparecchi e lettrici (televisore, computer, radiotelefoni) e
di oggetti metallici massicci.
• Verificare se il trasferimento dei valori di misura alla stazione
base da parte del trasmettitore situato nel luogo cui esso è
destinato ha luogo correttamente (raggio d'azione in campo
libero circa 100 metri, in caso di pareti spesse, in particolare con
parti metalliche, il raggio d'azione del trasmettitore potrà ridursi
notevolmente).
• Se necessario, cercare nuove posizioni per il trasmettitore e il
ricevitore.
• Se il trasferimento ha luogo correttamente, è possibile appen-
dere il trasmettitore o sistemarlo tramite il suo supporto.
7. Sostituzione delle batterie
• Quando la tensione delle batterie del trasmettitore esterno è
troppo bassa, nella riga del display della temperatura esterna
appare il simbolo della batteria “TX”.
• Utilizzare batterie alcaline. Accertarsi di aver inserito le batterie
con le polarità giuste. Sostituire le batterie quasi scariche al più
presto possibile, allo scopo di evitare che si scarichino completa-
mente. Le batterie contengono acidi nocivi per la salute. Quan-
do si maneggiano batterie esaurite indossare occhiali di prote-
zione e guanti rivestiti.
•Attenzione: Le batterie scariche e apparecchi elettrici fuori uso
non devono essere smaltite insieme all'immondizia domestica,
bensì dovranno essere riconsegnate al negoziante o ad altri
enti preposti per il riciclo in conformità alle vigenti disposizioni
nazionali o locali.
8. Note
• Prima di utilizzare l'apparecchio, leggere attentamente le istru-
zioni per l'uso.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 14

RATIO – Radiografische thermometer

2928
Behuizing
C1: Wandophanging
C2: Batterijvak
C3: Standaard (uitklapbaar)
2.2. Zender (Fig. 2)
D1: Wandophanging
D2: Batterijvak
D3: Houder om neer te zetten
D4: Houder voor wandophanging
3. Inbedrijfstelling
3.1 Plaats de batterijen
• Open het batterijvak van het zender (vastgeschroefd) en basis-
station (ontvanger) en leg de apparaten op een afstand van ca.
1,5 meter van elkaar op een tafel. Vermijd de nabijheid tot
andere elektrische apparaten (televisie, computer, radiografi-
sche telefoons) en massieve metalen voorwerpen.
• Plaats de batterijen in het batterijvak van het zender (2 x 1,5 V
AAA) en direct daarna in de basisstation (2 x 1,5 V AA). Let op
de juiste polariteit bij het plaatsen van de batterijen.
3.2 Ontvangst van de buitentemperatuur
• Na het plaatsen van de batterijen worden bovendien de meet-
gegevens van de buitenzender naar het basisstation overge-
dragen. Het ontvangstteken knippert op het scherm van het
basisstation.
•Belangrijk: Tijdens wanneer het station zich in leermodus
bevindt, mag u geen toetsen indrukken. U kunt de buiten-
zender buitenshuis aanbrengen zodra de buitentemperatuur
op het scherm verschijnt. Verschijnt de buitentemperatuur niet
of hebt u een toets ingedrukt voordat de buitentemperatuur
ontvangen werd of hebt u de batterijen vervangen, moet u de
ingebruiknameprocedure nog eens overdoen. Wacht 10 s
vooraleer de batterijen weer in te zetten.
3.3 Ontvangen van het radiografisch tijdsignaal
• Het apparaat begint met de ontvangst van het radiosignaal
(max. 10 min.) voor de tijd en het DCF-ontvangstteken knippert.
RATIO – Radiografische thermometer

1. Inleiding
Uw nieuw radiografische thermometer bestaat uit een basis-
station met binnentemperatuursensor en een buitenzender voor
het meten van de buitentemperatuur.
Zo beschikt u over veel informatie omtrent de temperatuur rond
uw huis. Dit zorgt voor plezier en maakt nieuwsgierig naar meer
Lees de gebruiksaanwijzing niet alleen zorgvuldig maar bewaar
ze ook.
1.1 Inhoud
• Basisstation
• Buitenzender
• Gebruiksaanwijzing
1.2 Functies
• Draadloze transmissie van buitentemperatuur (433 MHz), reik-
wijdte maximaal 100 m (vrijveld)
• Werkt met maximaal 3 buitenzenders, ook voor de temperatuur-
controle van afgelegen ruimtes, b.v. kinderkamer, wijnkelder
• Binnentemperatuur
• Min/max waarde
• Radiografische tijd
• Om op te hangen of neer te zetten
• Eenvoudige installatie zonder kabel
2. Afzonderlijke delen (Fig. 1)
2.1 Basisstation (ontvanger)
LCD-display
A1: Tijd
A2: Binnentemperatuur
A3: Buitentemperatuur
A4: Ontvangstsymbool buitentemperatuur
A5: Kanaalnummer
Toets
B1: ”SET”/“MIN/MAX” toets
B2: ”RESET”/“CH/+” toets
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 15

RATIO – Radiografische thermometer

3130
• De uurweergave begint te knipperen en u kunt met de “+“ toets
de uren instellen. Bevestig met de “SET” toets. Stel op dezelfde
manier de minuten in.
• Druk op de “SET” toets nog eens en met de “+” toets kunt u
tussen de weergave van de temperatuur in °C (graden Celsius) of
°F (graden Fahrenheit) kiezen.
• Druk nog een keer op de “SET” toets. “ON” verschijnt op de
display“. Het radiosignaal is geactiveerd. Voor deactiveren van
de radiosignaal druk op de “+” toets. “OFF” verschijnt op de
display. Bevestig met de “SET” toets.
• Als u de “+“ toets in de instelmodus drie seconden lang inge-
drukt houdt, komt u de snelloop.
• Is de ontvangst van het DCF signaal geactiveerd, wordt de hand-
matig ingestelde tijd bij geslaagde ontvangst overschreven.
4. Maximum/Minimum-functie
• Met de “MIN/MAX” toets kunt u de dagminima (MIN) voor bin-
nen en buitentemperatuur opvragen. Druk nogmaals op de
“MIN/MAX” toets om de hoogste waarden (MAX) op te roepen.
• Houdt u de “RESET” toets 2 seconden lang ingedrukt, worden
de maximum- en minimumwaarde gewist en op de actuele
waarde teruggezet.
5. Extra buitenzenders
• Wenst u meerdere zenders aan te sluiten (max. 3), herhaal dan
de ingebruiknameprocedure voor iedere zender. De numme-
ring van de zenders gebeurt automatisch volgens het tijdstip
van de ingebruikneming.
• Indien u meer dan een zender heeft aangesloten, kunt u met
de “CH” toets tussen de kanalen wisselen. Weergave in display
voor kanaal 1 , voor kanaal 2 of voor kanaal 3
afwisselend.
6.
Opstellen van het basisstation en bevestigen van de zender
• Zoek een schaduwrijke tegen regen beschermde plaats uit voor
de zender. (Directe zonbestraling vervalst de meetwaarden en
continue vochtigheid belast de elektronische componenten
onnodig).
RATIO – Radiografische thermometer

• Bij succesvolle ontvangst verschijnt de radiogestuurde tijd en het
DCF-ontvangstteken wordt permanent in de LCD weergegeven.
• Wordt er geen tijdcode ontvangen, wordt de ontvangst ieder
uur geactiveerd.
• De tijdbasis voor de radiografisch bestuurde tijd is een Cesium
Atoom Klok van het Physikalisch Technische Bundesanstalt
Braunschweig met een afwijking van minder dan een seconde
in een miljoen jaar. De tijd wordt gecodeerd uitgezonden vanuit
Mainflingen bij Frankfurt via het frequentiesignaal DCF -77
(77.5 kHz) en heeft een zendbereik van ongeveer 1500 km. De
radiografisch bestuurde klok ontvangt dit signaal en zet het
om in de preciese zomer- of wintertijd. De kwaliteit van de ont-
vangst hangt in belangrijke mate af van de geografische
ligging. Normaliter zouden er binnen een straal van 1500 km
rondom Frankfurt geen ontvangstproblemen mogen zijn.
Let alstublieft op het volgende:
•
Aanbevolen afstand van mogelijke storingsbronnen zoals compu-
termonitoren of Tv-toestellen dient tenminste 1,5 - 2 meter te zijn.
• In ruimten met gewapend beton (kelders, torenflats) wordt het
signaal uiteraard verzwakt ontvangen. In extreme gevallen het
toestel dichter bij het raam zetten met de voor - of achterkant
in de richting van de Frankfurt-zender.
• 's Nachts zijn atmosferische storingen over het algemeen min-
der ernstig en is ontvangst in de meeste gevallen wel mogelijk.
Een enkele ontvangst per dag is voldoende om de tijdsaf-
wijking onder 1 seconde te houden.
• Als de klok geen DCF-signaal ontvangt (wegens storingen,
afstand, enz.), kan u de tijd ook per hand instellen. De klok
werkt dan als een normale kwartsklok
3.4. Instellen
• Druk op de “SET” toets en houd deze drie seconden lang inge-
drukt. De 00 weergave begint te knipperen en u kunt met de
“+“ toets het +12/-12 tijdzone selecteren. De instelling van de
tijdzone is vereist indien het DCF-signaal kan worden ontvangen,
maar de tijdzone van de DCF tijd afwijkt (b.v. 1 = een uur later).
• Druk op de “SET” toets opnieuw. De 24HR weergave begint te
knipperen en u kunt met de “+” toets het 12- (12HR) of 24-uurs-
tijdsysteem (24HR) selecteren. Bevestig met de “SET” toets.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 16

RATIO – Radiografische thermometer

3332
• Het apparaat is niet geschikt voor medische doeleinden of voor
openbare informatie, maar bestemd voor particulier gebruik.
• De technische gegevens van dit apparaat kunnen zonder voor-
afgaande informatie worden gewijzigd.
• Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met
toestemming van TFA Dostmann worden gepubliceerd.
• Onvakkundige behandeling of niet geautoriseerd openen van
het apparaat heft het verlies van de garantie tot gevolg.
10. Technische gegevens
Basisstation:
Meetbereik binnentemperatuur: (0°C - +60°C/32 - +140°F)
Precisie: ±1 °C
Batterijen: 2 x 1,5 V AA (niet inclusief)
Zender:
Buitentemperatuur: -40…+65°C (-40…+149°F)
Precisie: ±1 °C
Transmissie frequentie: 433 MHz
Reikwijdte open veld: maximaal 100 meter
(300 voet)
Batterijen: 2 x 1,5 V AAA (niet inclusief)
Hiermee verklaren wij, dat deze radiografische installatie voldoet
aan de belangrijkste eisen van de R&TTE richtlijn 1999/5/EG.
TFA Dostmann GmbH & Co. KG, D - 97877 Wertheim / www.tfa-
dostmann.de
RATIO – Radiografische thermometer

• Plaats het basisstation in de woonruimte. Vermijd de nabijheid
tot andere elektrische apparaten (televisie, computer, radio-
grafische telefoons) en massieve metalen voorwerpen.
• Controleer of een overdracht van de meetwaarden van de zen-
der op de gewenste opstellingsplaats naar het basisstation
plaatsvindt (reikwijdte open veld ca. 100 meter, bij massieve
wanden, in het bijzonder met metalen delen kan de reikwijdte
van de zender aanzienlijk gereduceerd worden.
• Zoek eventueel een nieuwe opstellingsplaats voor zender en/of
ontvanger.
• Als de overdracht succesvol is kunt u de zender met de stan-
daard ophangen of opstellen.
7. Batterijwissel
• Is de batterij in de buitenzender te zwak, verschijnt het bat-
terijsymbool in de schermregel van de buitentemperatuur.
• Gebruik Alkaline batterijen. Controleer of de batterijen met de
juiste poolrichtingen zijn geplaatst. Zwakke batterijen moeten
zo snel mogelijk worden vervangen om het lekken van de bat-
terijen te voorkomen. Batterijen bevatten zuren die de gezond-
heid schaden. Draag beklede handschoenen en een bescherm-
bril wanneer u met uitgelopen batterijen hanteert!
•Let op:
Batterijen en technische apparaten mogen niet met het huisvuil
worden weggegooid. Breng ze naar de inzamelplaatsen of bij
uw detaillist naar de daarvoor bestemde containers volgens de
nationale of lokale bepalingen.
8. Opmerkingen
• Lees de gebruiksaanwijzing voor u het apparaat gebruikt.
• Houd het apparaat op een afstand van andere elektronische
apparaten en grote metaaldelen.
• Vermijd extreme temperaturen, trillingen en directe weersin-
vloeden.
9. Uitsluiting van de aansprakelijkheid
• Het apparaat is geen speelgoed. Bewaar het buiten de reik-
wijdte van kinderen.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 17

RATIO – Termómetro con sensor remoto

3534
Cuerpo
C1: Colgador para pared
C2: Compartimiento de las pilas
C3: Soporte (desplegable)
2.2. Emisor (Fig. 1)
D1: Colgador para pared
D2: Compartimiento de las pilas
D3: Soporte de sobremesa
D4: Soporte por mantaje de pared
3. Puesta en marcha
3.1 Introducir las pilas
• Abra el compartimiento de pilas del emisor (atornillada) y la
estación básica y coloque los aparatos sobre una mesa a una
distancia de 1,5 metros aprox. entre sí. Evite las fuentes de inter-
ferencias próximas (aparatos electrónicos y sistemas de radio).
• Introduzca las pilas en el emisor (2 x AAA 1,5 V) y inmediata-
mente después en la estación básica (2 x AA 1,5 V). Compruebe
que la polaridad sea la correcta al introducir las pilas.
3.2 Recepción de la temperatura exterior
• Después de introducir las pilas se transmiten a la estación básica
los datos de medición del emisor exterior. El símbolo de recep-
ción parpadea sobre el display de la estación básica.
•IMPORTANTE:
No pulse ninguna tecla al encontrarse la estación en modo de
aprendizaje. Cuando se muestra la temperatura externa puede
colocar el emisor externo a la intemperie. Si no se muestra la
temperatura externa o si ha pulsado una tecla antes de recibir
la temperatura externa y en caso de cambio de batería, repita
el proceso de la puesta en servicio.
Espere por favor unos 10 s antes de volver a insertar las pilas.
3.3 Recepción de la hora radio controlada
• El reloj inicia la recepción de la señal de radio para la hora
(max. 10 minutos ) y el símbolo de recepción DCF parpadea.
• Una vez que se ha recibido el código horario se muestra fija la
torre del icono DCF-77 y la hora controlada por radio aparece.
RATIO – Termómetro con sensor remoto

1. Introducción
Su nuevo termómetro radiocontrolado consta de una estación básica
con un sensor de interior para la medición de la temperatura y un
sensor de exterior para la medición de la temperatura externa. Así
obtendrá informaciones acerca de la temperatura en el entorno de
su casa. Ello divierte y le despierta la curiosidad por mas. Lea por
favor estas instrucciones de uso con atención y guárdelas para utili-
zación posterior.
1.1 Componentes
• Estación básica
• Emisor exterior
• Instrucciones de uso
1.2 Funciones
• Transmisión de la temperatura exterior (433 MHz) con un alcance
de hasta 100 metros (campo libre)
• Ampliable de hasta 3 sensores también para controlar la tempe-
ratura ambiente de habitaciones alejadas, por ejemplo, habita-
ción de los niños, bodega
• Temperatura interior
• Valores máximos y mínimos
• Reloj radio controlado
• Montaje de pared o sobremesa
• Instalación fácil por no precisarse cables
2. Componentes (Fig. 1)
2.1 Estación básica (receptor)
Pantalla LCD
A1: Tiempo
A2: Temperatura interior
A3: Temperatura exterior
A4: Símbolo de recepción temperatura exterior
A5: Número del canal
Tecla
B1: Tecla ”SET”/“MIN/MAX”
B2: Tecla ”RESET”/“CH/+”
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 18

RATIO – Termómetro con sensor remoto

3736
• Pulse la tecla “SET” otra vez. “24Hr” empieza a parpadear y
puede seleccionar el sistema de horario de 12 (12HR) o de
24 horas (24HR) con la tecla “+“. Confirme con la tecla “SET”.
• Las horas empiezan a parpadear y puede ajustar las horas con la
tecla “+“. Confirme con la tecla “SET”. Introduzca del mismo
modo los minutos.
• Pulsa la tecla “SET” otra vez y puede seleccionar entre la indica-
ción de temperatura en °C (grados Celsius) o °F (grados Fahren-
heit) con la tecla “+”.
• Pulse la tecla “SET” otra vez. En el display aparece “ON”. La
señal de radio se encuentra activada. Para desactivar la función,
pulse el botón “+”. En el display aparece “OFF“. Confirme con la
tecla “SET”.
• Si mantiene pulsada la tecla “+“ en el modo de ajuste durante
tres segundos, se modificará rápidamente.
• Si ha sido activado el receptor DCF del reloj radiocontrolado y la
recepción es buena será sobreescrito el tiempo ajustado manual-
mente.
4. Función máximo/mínimo
• Pulsando la tecla “MIN/MAX” puede llamar los valores mínimos
(MIN) de la temperatura interior y exterior. Si vuelve a pulsar la
tecla “MIN/MAX” puede llamar los valores máximos (MAX).
• Si mantiene pulsada la tecla “RESET" durante 2 segundos, se
borrarán los valores máximos y mínimos y se volverá a indicar el
valor actual.
5. Emisor exterior adicional
• Si desea conectar varios emisores (máx 3), repita para cada sen-
sor el proceso de puesta en servicio. La numeración del emisor
se establece automáticamente en el orden correlativo temporal
de la puesta en servicio.
• Si ha conectado más de un emisor, con la tecla “CH” puede
cambiar entre los canales. Indicación en la pantalla para canal 1
, para canal 2 o para canal 3 alternativamente.
RATIO – Termómetro con sensor remoto

• La recepción se activará cada hora si no ha sido recibido ningún
código horario.
• La transmisión de la hora se realiza por medio de un Reloj ató-
mico de cesio radioeléctrico, por el instituto técnico físico de
Braunschweig. La desviación es menor a 1 segundo en un mil-
lón de años. La hora viene codificada y es transmitida desde
Mainflingen en las proximidades de Frankfurt am Main por una
señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox.
1.500 km. Su reloj radio controlado recibe la señal, la convierte
y muestra siempre la hora exacta. Incluso el cambio de horario
de verano y invierno se produce automáticamente. La recepci-
ón depende básicamente de la situación geográfica. Normal-
mente en un radio de unos 1.500 km desde Frankfurt la trans-
misión no debería suponer ningún problema.
Siga por favor las indicaciones siguientes:
• Es recomendable mantener una distancia de como mínimo 1,5 –
2 metros de posibles aparatos perturbadores tales como pan-
tallas de ordenadores y televisores.
• En construcciones de hormigón de acero (sótanos, edificación
suplementaria), la señal recibida es evidentemente más débil.
En casos extremos se aconseja de emplazar el aparato próximo
a una ventana y/o girando intentar una mejor recepción.
• Por las noches las perturbaciones atmosféricas suelen ser re-
ducidas y disponer de recepción en la mayoría de los casos. Si
además se recibe como mínimo una vez al día, es suficiente
para garantizar la precisión y mantener desviaciones inferiores
a 1 segundo.
• Si su reloj radio controlado no es capaz de recibir ninguna señal
DCF (p. ej., debido a interferencias, distancia de transmisión,
etc.), puede ajustar asimismo la hora manualmente. El reloj
funciona como un reloj normal de cuarzo.
3.4. Ajuste manual
• Pulse la tecla “SET” y manténgala pulsada durante tres segun-
dos. “00” empieza a parpadear y puede ajustar la zona de tiem-
po (+12/-12) con la tecla “+”. El ajuste de las zonas de tiempo es
necesario cuando puede recibirse la señal DCF, la zona de tiempo
es diferente de la hora DCF (por ejemplo: 1 = una hora luego).
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 19

3938
RATIO – Termómetro con sensor remoto

9. Descargo de responsabilidad
• Este aparato no es un juguete. Consérvelo fuera del alcance de
los niños.
• Este aparato no es indicado para fines médicos ni para informa-
ción pública, sino que está destinado para uso privado.
• Las especificaciones de este producto pueden variar sin previo
aviso.
• Estas instrucciones o resúmenes de las mismas no pueden ser
publicados sin la autorización de la TFA Dostmann.
• El trato inadecuado o la apertura no autorizada del aparato
causará la pérdida de la garantía.
10. Datos técnicos
Estación básica:
Gama de medición de la
temperatura interior: 0°C…+60°C (32…+140°F)
Precisión: ±1 °C
Pilas: 2 x 1,5 V AA (non incluidas)
Emisor:
Temperatura exterior: -40…+65°C (-40…+149°F)
Precisión: ±1 °C
Intervalo de la frecuencia: 433 MHz
Alcance (campo libre): máximo de 100 m (300 pies)
Pilas: 2 x 1,5 V AAA (non incluidas)
Declaramos que esta instalación de radio cumple con los requisitos
fundamentales de la directiva R&TTE 1999/5/CE.
TFA Dostmann GmbH & Co. KG, D - 97877 Wertheim / www.tfa-
dostmann.de
RATIO – Termómetro con sensor remoto

6. Instalación de la estación básica y fijación del emisor
• Busque un lugar sombrado, protegido de la lluvia para el emisor.
(La irradiación solar directa falsea los valores de medición y la
humedad permanente perjudica innecesariamente los compo-
nentes electrónicos).
• Instale la estación básica en el salón. Evite la proximidad a otros
aparatos eléctricos (televisores, ordenadores, radioteléfonos) y
objetos metálicos macizos.
• Compruebe si se produce la transmisión de los valores de medi-
ción del emisor en el lugar de instalación deseado para la esta-
ción básica (alcance en campo libre 100 metros aprox., con
paredes macizas, especialmente con piezas metálicas puede
reducirse considerablemente el alcance del emisor.
• Si procede, busque un nuevo lugar de instalación para el emisor
y/o receptor.
• Si la transmisión es satisfactoria puede colgar el emisor o coló-
quelo con el soporte.
7. Cambio de las pilas
• Si el voltaje de la pila del emisor exterior es muy bajo, en el
display de temperatura exterior aparecerá el indicador “TX”.
• Utilice pilas alcalinas. Asegúrese de que las pilas se coloquen con
la polaridad correcta. Las pilas bajas deben cambiarse lo antes
posible, para evitar fugas. Las pilas contienen ácidos nocivos
para la salud. ¡Utilice guantes recubiertos y gafas protectoras si
manipula pilas con fugas de líquido!
•Atención: El aparato y las baterías usadas no deben ser deposi-
tadas con los residuos normales de la casa. Por favor deposítelas
en el comercio especializado o bien en los centros de recogida y
reciclaje previstos para ello según el reglamento nacional o
local.
8. Observaciones
• Lea las instrucciones de uso antes de utilizar el aparato.
• Mantenga el aparato alejado de otros aparatos electrónicos y
piezas metálicas grandes.
• Evite las temperaturas extremas, sacudidas y influencias meteo-
rológicas directas.
TFA_No_30.3034_m_Funkuhr_Anleit 14.07.2008 13:56 Uhr Seite 20
