Tunze Comline DOC Scrimmer 9004 User manual

1
x9004.8888
08/2012
DOC Skimmer 9004
Foamer 9004.040
Gebrauchsanleitung
Instructions for Use
Mode d’emploi
Comline®

2
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Inhalt
Comline® DOC Skimmer 9004
Allgemeines
Sicherheitshinweise
Befestigung
Platzwahl / Installierung
Inbetriebnahme
Ozonzugabe
Wöchentliche Wartung
Jährliche Wartung / Zerlegen
Teileliste
Comline® Foamer 9004.040
Allgemeines
Sicherheitshinweise
Wartung / Zerlegen
Teileliste
Garantie
Entsorgung
Seite
4 - 6
8-10
12
14-16
18-20
22
24
26-28
30-31
33
34
36
38
40-41
42
44

3
Page
5 - 7
9-11
13
15-17
19-21
23
25
27-29
31-32
33
35
37
39
40-41
43
44
Page
5 - 7
9-11
13
15-17
19-21
23
25
27-29
31-32
33
35
37
39
40-41
43
44
Contents
Comline® DOC Skimmer 9004
General Information
Safety instructions
Attachment
Location selection / installation
Commissioning
Ozone addition
Weekly maintenance
Annual maintenance / disassembly
Parts list
Comline® Foamer 9004.040
General Information
Safety instructions
Maintenance / disassembly
Parts list
Warranty
Disposal
Sommaire
Comline® DOC Skimmer 9004
Généralités
Sécurité d’utilisation
Fixation
Placement / Installation
Mise en service
Raccordement d’ozone
Entretien hebdomadaire
Entretien annuel / Démontage
Liste des pièces
Comline® Foamer 9004.040
Généralités
Sécurité d’utilisation
Entretien / Démontage
Liste des pièces
Garantie
Gestion des déchets

4
Comline® DOC Skimmer 9004
Allgemeines
Der Comline® DOC Skimmer 9004 ist für
den Einsatz in Meerwasser- Mischaquarien /
Weichkorallenaquarien bis 250 Liter oder für
empndliche Riffbiotope mit Steinkorallen bis
150 Liter konzipiert.
(1) Der Schaumtopf enthält auch den Schaumreaktor,
er ist leicht abnehmbar.
(2) Oberächenabsaugung zur Kahmhautentfernung.
(3) Kompaktes Gehäuse, schützt das Innenleben
und den Reaktor gegen Licht und Algen.
(4) TUNZE® Foamer 9004.040, hohe Luftleistung
und geringer Energieverbrauch.
(5) Luftschraube zur Einstellung der
Schaumfeuchtigkeit.
(6) Schalldämpfer für einen besonders leisen
Betrieb.
(7) Blasenfreies Ausgangswasser.
(8) Inklusive Magnet Holder bis 12mm Glasstärke.

5
Comline® DOC Skimmer 9004
Généralités
Comline® DOC Skimmer 9004 est un écumeur
interne pour aquariums marins mixtes / coraux
mous jusqu’à 250 litres ou pour biotopes récifaux à
coraux durs jusqu’à 150 litres.
(1) Godet d’écumage d’une contenance de 0,2L
intègre aussi le réacteur, facile à extraire.
(2) Aspiration de surface avec élimination du lm
gras.
(3) Construction compacte, protégeant les parties
internes et le réacteur contre la lumière et les algues.
(4) TUNZE® Foamer 9004.040, grande puissance
en air et très faible consommation électrique.
(5) Réglage d’air pour une écume sèche ou humide.
(6) Silencieux d’air pour un fonctionnement
particulièrement discret.
(7) Sortie d’eau sans bulles d’air.
(8) Fixation par Magnet Holder pour vitres jusqu’à
12mm.
Comline® DOC Skimmer 9004
General Information
The Comline® DOC Skimmer 9004 is designed
for use in seawater as well as mixed and soft
coral aquariums up to 250 liters (65 USgal.), or for
sensitive reef biotopes with hard corals up to 150
liters (40 USgal.).
(1) The skimmer cup also contains the foam reactor
and can be removed easily.
(2) Surface suction to remove the surface lm.
(3) Compact housing protects the interior and the
reactor against light and algae.
(4) TUNZE® Foamer 9004.040, high air ow and
low energy consumption.
(5) Air control to set the moisture of the foam.
(6) Silencer for an exceptionally quiet operation.
(7) Bubble-free discharged water.
(8) Including Magnet Holder up to a glass thickness
of 12mm (3/8”).

6
Zubehör
Filtervlies 3162.200 (1), vermeidet einen
Blasenausstoß am Abschäumer während der
Einfahrphase.
Magnet Extension 6025.501 (2) erweitert die
Haltekraft des Magnet Holders 6025.512 für den
Einsatz an Glasstärken bis 15mm.

7
Accessoires
Mousse de ltration 3162.200 (1), évite la sortie
des bulles d’air de l’écumeur lors de la phase de
démarrage.
Magnet Extension 6025.501 (2) augmente la
puissance du Magnet Holder 6025.512 pour des
vitres jusqu’à 15mm.
Accessories
Woven lter medium 3162.200 (1) avoids bubble
emissions from the skimmer during the start-up.
Magnetic Extension 6025.501 (2) extends the
holding force of the Magnet Holder 6025.512 for
use on glass with a thickness of up to 15mm (1/2“) .

8

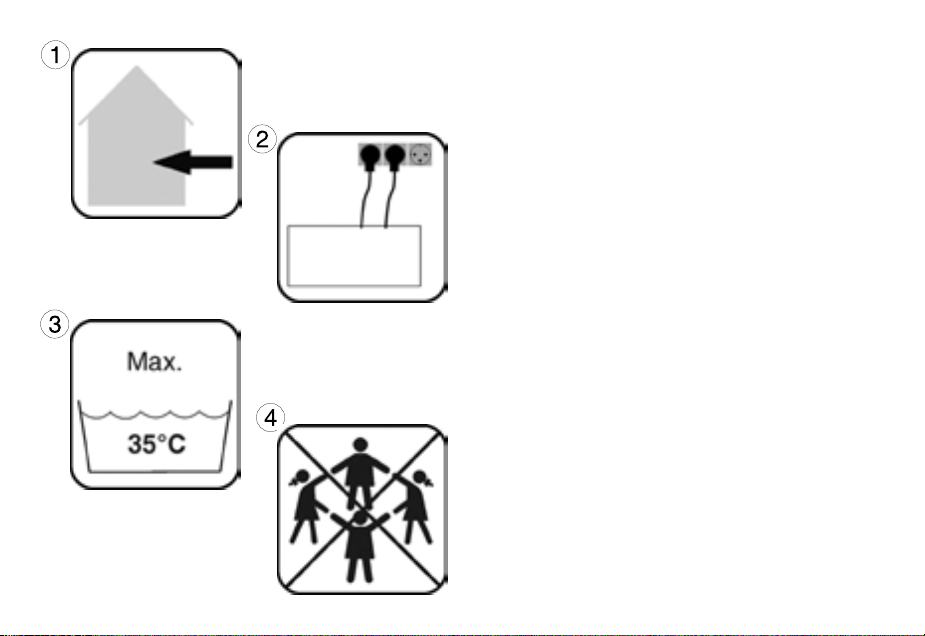

Sicherheitshinweise
Der Comline® DOC Skimmer 9004 ist für den
Betrieb im Freien nicht zulässig (1).
Vor Inbetriebnahme prüfen, ob Betriebsspannung
mit Netzspannung übereinstimmt.
Um Wasserschäden an den Steckern zu vermeiden,
sollte der Netzstecker möglichst höher als die
Anlage stehen (2).
Betrieb nur mit FI- Schutzschalter, max. 30mA.
Vor dem Hantieren im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern
die Pumpe komplett erneuern.
Aquarienwasser- Temperatur max. +35°C (3).
Gebrauchsanleitung gut aufbewahren.
Dieses Gerät ist für Benutzer (einschl. Kinder)
mit eingeschränkten physischen, sensorischen
oder psychischen Fähigkeiten bzw. ohne jegliche
Erfahrung oder Vorwissen nur dann geeignet, wenn
eine angemessene Aufsicht oder ausführliche
Anleitung zur Benutzung des Gerätes durch eine
verantwortliche Person sichergestellt ist. Achten Sie
darauf, dass Kinder nicht mit dem Gerät spielen (4).

9
Sécurité d’utilisation
Comline® DOC Skimmer 9004 n’est pas conçu pour
une utilisation hors habitation (1).
Avant toute mise en service, vériez que la tension
d’alimentation de la pompe corresponde bien à celle
du réseau électrique.
An d’empêcher tout dégât d’eau au niveau des
raccordements électriques, les prises d’alimentation
secteur doivent se situer plus haut que l’installation (2).
Utilisation avec disjoncteur différentiel 30mA max.
Avant toute intervention dans l’aquarium, débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble de pompe mais
remplacez ou renouvelez le bloc-moteur.
Température max. de l’eau véhiculée : +35°C (3).
Veuillez attentivement consulter la notice d’entretien.
Les utilisateurs (enfants inclus) ayant des limitations
physiques, sensorielles, psychiques, ne bénéciant
pas d’une expérience ou de connaissances
sufsantes ne peuvent utiliser cet appareil qu’avec
le concours d’une tierce personne responsable,
assurant la surveillance ou veillant à l’observation
du mode d’emploi. Veuillez vous assurer que les
enfants ne puissent jouer avec cet appareil (4).
Safety instructions
The Comline® DOC Skimmer 9004 has not been designed
for outdoor operation (1).
Prior to initial operation, please check whether the
operating voltage corresponds to the mains voltage
available.
In order to avoid water damage in the plugs, the mains
plug should be tted at a higher lever than the unit (2).
Operation is permitted only with a residual-current-
operated circuit-breaker tted, max. 30 mA.
Before working in the aquarium, please make sure that
all electric units used have been disconnected from the
mains.
Do not repair a damaged mains cable - replace the pump
completely.
Temperature of the aquarium water: maximum +35°
Celsius (95° F) (3).
Keep the operating instructions in a safe place.
This device is suitable for users (including children) with
limited physical, sensorial or mental abilities or without any
experience or previous knowledge, if suitable supervision
or detailed instructions on the operation of the device is
provided by a responsible person.
Please make sure that children do not play with the
device (4).

10
Sicherheitshinweise Magnet Holder
Sehr starker Magnet! (1)
Magnet Holder von Kindern fernhalten! Achtung
Verletzungsgefahr! (2)
Magnethälften nicht direkt zusammenbringen! Die
Magnethälften haften mit ca. 25 - 50 kg, je nach Typ
bei direktem Kontakt.
Magnetteile mit der Hand nur an den Seitenächen
greifen; niemals die Hand oder Finger zwischen die
Kontaktächen bringen!
Magnet zieht Metallteile und andere Magneten unter
10cm Abstand mit großer Kraft an! Beim Hantieren
mit dem Magnet sollten sich keine Metallteile,
andere Magneten, Klingen oder Messer im Umkreis
von 10cm benden, um Verletzungen zu vermeiden.
Vorsicht bei magnetisch empndlichen
Gegenständen, z.B. Herzschrittmachern,
Datenträger, Kreditkarten und Schlüssel, mind.
30cm Abstand halten! (3)
Beim Transport des Magnet Holders immer das
mitgelieferte Zwischenstück verwenden.
Erhitzung über 50°C führt zur Zerstörung des
Magneten, bzw. Verlust der Magnetwirkung.(4)
CAUTION !

11
Safety instructions for Magnet Holder
Very strong magnet ! (1)
Keep Magnet Holder out of reach of children !
Caution ! Danger of injury ! (2)
Do not bring upper and lower magnet part together
directly ! Depending on the type, the parts of the
magnet cling together on direct contact with about
25 to 50 kg (55 to 110 lbs.)
Get hold of the magnet parts at the sides only;
never get your hand or ngers between the contract
surfaces !
Attracts metal parts and other magnets with a large
force at a distance of below 10cm (3.9 in.) ! When
handling the magnet, no metal parts, other magnets,
blades or knives should be located closer than 10cm
(3.9 in.) in order to avoid injuries.
Exercise caution in case of magnetically sensitive
objects, such as pacemakers, data carriers, credit
cards and keys – keep a distance of at least 30cm
(11.8 in.) ! (3)
Always use the piece of polystyrene supplied when
transporting the Magnet Holder. (4) Heat of more
than 50° Celsius (122° F) will lead to the destruction
of the magnet or the loss of the magnetic action.
Sécurité d’utilisation Magnet Holder
Aimants surpuissants ! (1)
Les aimants sont à tenir hors de portée des enfants!
Attention, risques de blessures ! (2)
Ne jamais réunir directement les deux parties des
aimants ! Force d’attraction env. 25 - 50 kg en
fonction du modèle et lors du contact direct.
Tenir les aimants uniquement sur les côtés sans
jamais intercaler la main ou les doigts entre les
surfaces magnétiques !
Les aimants attirent fortement le métal ferreux et
les autres aimants à moins de 10cm de distance !
Pour éviter les blessures lors de la manipulation des
aimants, aucune partie métallique, aimant, lame ou
couteau ne doivent se trouver à moins de 10cm.
En présence d’appareillages sensibles comme des
simulateurs cardiaques, des supports de données,
des cartes de crédits et des clés, observez une
distance minimale de 30cm ! (3)
Lors du transport de Magnet Holder, utilisez toujours
la pièce intermédiaire livrée dans l’emballage. Un
échauffement de plus de 50°C conduit à l’altération
des aimants et à une perte de leur puissance
magnétique (4).

12
Befestigung
Der Comline® DOC Skimmer 9004 ist mit zwei
Magnet Holder 6025.512 (1) mit einer Haltekraft bis
12mm Glasstärke ausgestattet. Der kleine Magnet
ist an der Comline befestigt, der Große wird außen
am Aquarium platziert.
Die Magnet Holder sind nur für den Einsatz im
Aquarium mit Wasser konzipiert. Werden die Geräte
ohne Wasser im Aquarium montiert, könnten die
Haltekräfte zu gering sein.
Montieren der selbstklebenden Elastikpuffer auf den
beiden Teilen des Magnethalters:
ACHTUNG! Magneten nacheinander einzeln
vorbereiten und weit voneinander ablegen, sonst
Verletzungsgefahr.
Elastikpuffer von Folie entfernen (2) und auf
Klebestellen pressen (3). Für jedes Magnetteil 4
Stück verwenden. Die Klebestellen benden sich,
wie auf Bild (4) gezeigt, an den hierfür vorgesehenen
runden Vertiefungen.

13
Fixation
L’écumeur Comline® DOC Skimmer 9004 est
équipé de deux Magnet Holder 6025.512 (1) pour
une xation sur vitres jusqu’à 12mm. Le petit Magnet
est xé sur la Comline®, le plus grand sur l’extérieur
de la vitre de l’aquarium.
Les Magnet Holder ne sont conçus que pour une
mise en place dans un aquarium avec de l’eau. S’ils
sont utilisés dans un aquarium mais sans eau, leur
tenue sur le verre pourrait être trop faible.
Montage des tampons élastiques autocollants sur
les deux parties du support magnétique
ATTENTION ! Procédez avec un seul aimant à
la fois, tenez les aimants éloignés l’un de l’autre,
risques de blessures.
Détachez le tampon élastique (2) de son carton
puis pressez-le sur la surface de collage du support
magnétique (3). Appliquez 4 tampons élastiques par
support. Les surfaces de collages sont matérialisées
par les renfoncements visibles sur la vue (4).
Attachment
The Comline® DOC Skimmer 9004 is equipped with
two Magnet Holders 6025.512 (1) with a holding
force for glass thicknesses up to 12mm (3/8“). The
small magnet is attached to the Comline, the large
one is placed outside the aquarium.
The Magnet Holders are only designed for use in
the aquarium lled with water. If the devices are
installed without water in the aquarium, the holding
forces could be too weak.
Attach the self-adhesive elastic buffers to both parts
of the Magnet Holder.
CAUTION! Prepare magnets individually and placed
far apart from each other, to avoid injuries.
Remove the elastic buffer from the foil (2) and
press on to the adhesion spot (3). Use 4 of them
for each magnetic component. The adhesion spots
are located in the appropriate round indentations, as
shown in gure (4).

14
Platzwahl / Installierung

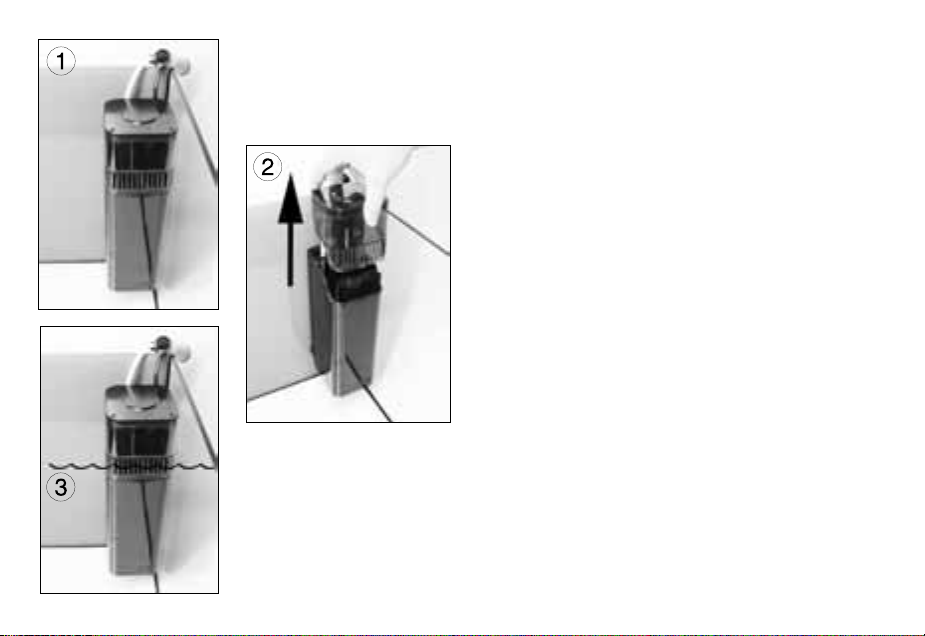

Comline® DOC Skimmer 9004 in eine Ecke des
Aquariums so aufstellen, dass er leicht bedienbar
ist (1), der Schaumtopf muss gut zugänglich sein.
Über dem Abschäumer soll genügend freier
Raum vorhanden sein, um den Abschäumertopf
senkrecht, ohne an den Rahmen oder die Leuchte
anzustoßen, entnehmen zu können (2). Dies ist
erforderlich, da ein Teil des Schaumreaktors am
Schaumtopf verbunden ist.
Der Wasserstand im Aquarium sollte mit der
Oberächenabsaugung übereinstimmen (3). Wir
empfehlen dafür eine Wasserstandsregelung durch
TUNZE® Osmolator® oder Osmolator®nano.

15
Placement / Installation
Installez Comline® DOC Skimmer 9004 dans un
coin de l’aquarium et de manière à ce qu’il soit facile
d’utilisation (1), le godet d’écumage doit être bien
accessible.
L’espace libre au-dessus de l’écumeur doit être
sufsant an de pouvoir retirer verticalement et
facilement le godet sans toucher l’éclairage ou la
galerie (2). Ceci est important car le godet et le
réacteur d’écumage ne forment qu’une seule pièce.
Le niveau d’eau de l’aquarium doit correspondre
à la grille d’aspiration de l’écumeur (3). Nous
conseillons l’utilisation de l’Osmolator® ou de
l’Osmolator®nano TUNZE®.
Location selection / installation
Place the Comline® DOC Skimmer 9004 in a corner
of the aquarium so that it can be operated easily (1),
and the skimmer cup is easily accessible.
There must be enough room above the skimmer, to
be able to remove the skimmer cup vertically without
hitting the frame or the lamp (2). This is necessary
because part of the foam reactor is connected to
the foam cup.
The water level in the aquarium should coincide with
the surface suction (3). For this, we recommend a
water level control with the TUNZE® Osmolator® or
Osmolator® nano.

16
Installierung in Aquarien mit Abdeckungen

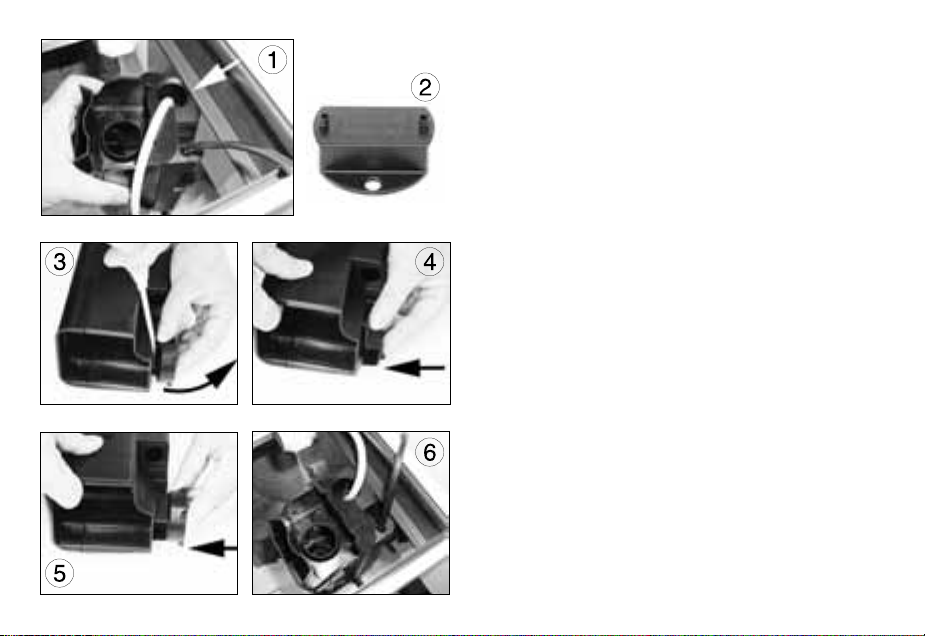

Bei Aquarien mit Abdeckungen ist eine Montage
der Comline® gegen die Glasscheibe nur mit
Modizierung möglich (1). Dafür sollten die
beiden mitgelieferten Abstandshalter für Magnet
3162.500 (2) zwischen Comline® und Magnet
montiert werden, dieses erzeugt einen Abstand
von 15 mm.
Magnet Holder an der Comline® mit einem
Schraubenzieher abziehen (3).
Abstandshalter für Magnet auf die Comline®
klipsen (4).
Magnet Holder auf den Abstandshalter für Magnet
klipsen (5).
Comline® in das Becken installieren (6).

17
Installation en aquariums avec galerie
Dans les aquariums comportant une galerie,
il est possible que le montage de la Comline®
contre la vitre ne soit pas toujours possible (1).
Pour cela, nous vous conseillons de monter les
deux entretoises pour Magnet 3162.500 (2) entre
Comline® et Magnet Holder. La distance entre la
vitre et la Comline® sera alors de 15mm.
Retirez les Magnet Holder de la Comline® à l’aide
d’un tournevis plat (3).
Clipsez les entretoises sur la Comline® (4).
Clipsez les Magnet Holder sur les entretoises (5).
Montez la Comline® dans l’aquarium (6).
Installation in aquariums with covers
In aquariums with covers an installation of the
Comline® against the glass is only possible with a
modication (1). For this, the two supplied spacers
for the magnet 3162.500 (2) should be mounted
between the Comline® and the magnet, to create a
spacing of 15 mm (1/2“) .
Remove the Magnet Holder from the Comline® with
a screwdriver (3).
Clip the spacer for the magnet onto the Comline® (4).
Clip the Magnet Holder onto the spacer for the
magnet (5).
Mount the Comline® into the aquarium (6).

18
Inbetriebnahme
Abschäumer gut befestigen, der richtige
Wasserstand ist entscheidend für Effektivität und
geringen Geräuschpegel des Gerätes. Bei neuen
Aquarien, Abschäumer erst einschalten, wenn
lebende Steine, Korallen oder Fische eingesetzt
werden.
Stecker an Netz anschließen, der Foamer ist jetzt
in Betrieb.
Lufteinstellschraube (1) komplett aufdrehen. Es
kann sein, dass ein neu betriebener Abschäumer
eine Startphase von einigen Stunden bis zu einem
Tag benötigt. Bei wässrigem Schaum muss dann
die Lufteinstellschraube etwas zugedreht werden.
Bei dunklem Schaum muss die Lufteinstellschraube
etwas aufgedreht werden. Nur in kleinen Schritten
arbeiten!
Der Wasserstand sollte mit der
Oberächenabsaugung übereinstimmen (2).
Schalldämpfer (3) außerhalb der Abdeckung
verlegen , der Silikonschlauch sollte nicht verlängert
oder modiziert werden.

19
Mise en service
Veuillez bien xer l’écumeur, un niveau d’immersion
correct est déterminant pour le bon fonctionnement
et le faible niveau sonore de l’appareil. Dans les
aquariums nouvellement installés, nous conseillons
la mise en service de l’écumeur uniquement au
moment de l’introduction des premières pierres
vivantes, coraux ou poissons.
Raccordez la prise électrique au secteur, le Foamer
est en service.
Ouvrez complètement la vis de réglage d’air (1),
il est possible que l’écumeur nécessite quelques
heures qu’à une journée avant une production
normale d’écume. Si l’écume est trop liquide,
refermez légèrement la vis d’air (sens horaire).
Si l’écume est trop concentrée, ouvrez la vis d’air
(sens anti-horaire). Procédez uniquement par
petites étapes!
Le niveau d’eau de l’aquarium doit correspondre à
la grille d’aspiration de l’écumeur (2).
Fixez le silencieux d’air (3) à l’extérieur de la
galerie, son tuyau silicone ne doit pas être modié
ou prolongé.
Commissioning
Mount the skimmer rmly since the correct water
level is essential for efciency and low noise
operation of the device. In new aquariums, only turn
the skimmer on when live rock, corals or sh are
present.
Connect the plug to the power outlet; the foamer is
now in operation.
Turn the air adjustment screw (1) open completely.
It is possible that a newly operated skimmer requires
a start-up phase of a few hours up to a day. In case
of aqueous foam the air adjustment screw must be
closed somewhat.
In case of dark foam the air adjustment screw must
be opened somewhat. Only adjust in small steps!
The water level should coincide with the surface
suction (2).
Place the silencer (3) outside the cover, the silicone
tubing should not be extended or modied.

20
In der Startphase des Meerwasseraquariums ist
das Schaumwasser hell und wässrig. Der Comline®
DOC Skimmer 9004 passt seine Schaumproduktion
an das Becken an, ständig dunkler Schaum ist nicht
zwangsläug.

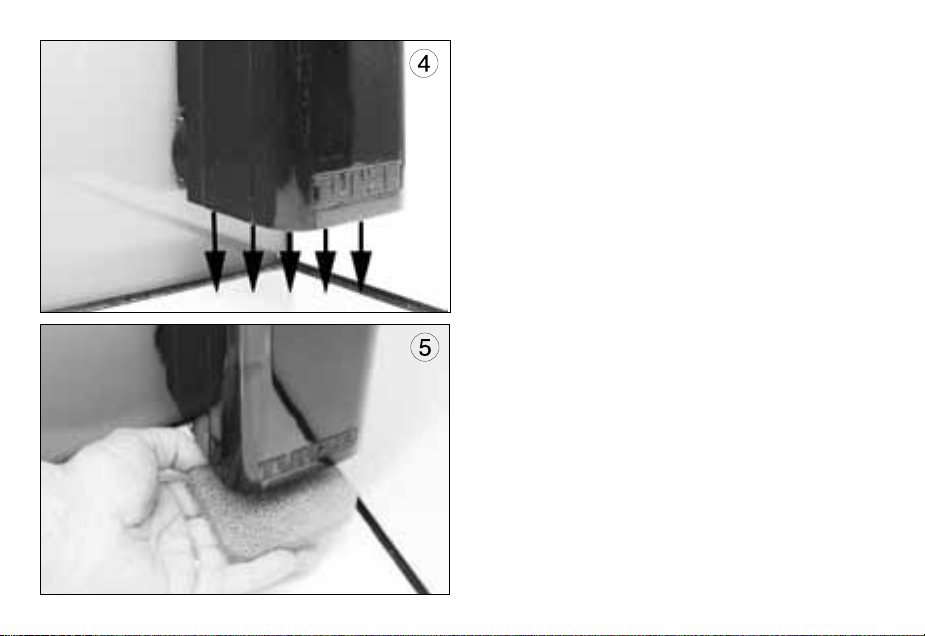

Blasenbildung am Ausgang des Abschäumers:
Beim Betrieb des Abschäumers in der Einfahrphase
können feine Luftbläschen am Ausgang
ausgestossen werden (4).
Diese Luftblasenbildung ndet statt, wenn das
Aquariumbiotop mit Sauerstoff übersättigt ist. Dies
kommt häug bei neu installierten Aquarien vor,
in denen die ersten Algenzellen tagsüber mehr
Sauerstoff produzieren, als die Tiere verbrauchen.
Diese Blasenbildung ist in der Regel für Tiere nicht
schädlich. Falls die Luftbläschen störend wirken,
kann das Filtervlies 3162.200 an der unteren Stelle
des Abschäumers (5) eingesetzt werden.
Die Blasenbildung verschwindet jedoch nach der
Einfahrphase meistens von selbst.
