Tunze DOC Skimmer 9410 User manual

1
x9410.8888
11/2008
DOC Skimmer 9410
Hydrofoamer
Silence 9410.040
Skimmer Kit 15
Gebrauchsanleitung
Instructions for Use
Mode d’emploi

2
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
D - 82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Inhalt
DOC Skimmer
Allgemeines
Technische Daten
Anti Overfoaming System
Sicherheitshinweise
Vorbereitung
Postlter
Platzwahl im Unterschrank
Reduzierung der Geräusche
Inbetriebnahme
Anpassung der Leistung / Adapterring
Ozonanschluss
Wöchentliche Wartung
Jährliche Wartung
Teileliste
Störungen
Seite
8-10
10
12-14
16-18
20
22
24
26
28
30
32
34
36
38-39
40-50
®

3
Page
9-11
11
13-15
17-19
21
23
25
27
29
31
33
35
37
38-39
42-51
Page
9-11
11
13-15
17-19
21
23
25
27
29
31
33
35
37
38-39
42-51
Table of Contents
DOC Skimmer
General aspects
Technical data
Anti-overfoaming system
Safety instructions
Preparation
Post-lter
Location in the cabinet
Reducing noises
Initial operation
Adaptation of performance
/ adapter ring
Ozone connection
Weekly servicing
Annual servicing
List of parts
Failures
Sommaire
DOC Skimmer
Généralités
Caractéristiques techniques
Anti Overfoaming System
Sécurité d’utilisation
Préparation
Postlter
Placement en ltrations sous aquarium
Réduction du niveau sonore
Mise en service
Adaptation de la puissance
/ Anneau adaptateur
Raccordement d’ozone
Entretien hebdomadaire
Entretien annuel
Liste des pièces
Que faire si...?

4
Seite
52
52
54
56-58
60
62-63
Inhalt
Hydrofoamer 9410.040
Allgemeines
Technische Daten
Leistungstabelle
Sicherheitshinweise
Wartung / Zerlegen
Teileliste
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
D - 82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
®

5
Page
53
53
55
57-59
61
62-63
Page
53
53
55
57-59
61
62-63
Table of Contents
Hydrofoamer 9410.040
General aspects
Technical data
Output tables
Safety instructions
Servicing / disassembly
List of parts
Sommaire
Hydrofoamer 9410.040
Généralités
Caractéristiques techniques
Courbes de puissance
Sécurité d’utilisation
Entretien / Démontage
Liste des pièces

6
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
D - 82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Inhalt
Skimmer Kit 15
Allgemeines
Zusammensetzung
Sicherheitshinweise
Platzwahl
Wasser- und Stromanschlüsse
Abläufe
Faustformel bei Abläufe
Osmolator und Vorratsbehälter
Vorbereitung
Inbetriebnahme
Wöchentliche Wartung
Jährliche Wartung
Zubehör für Skimmer Kits
Garantie
Störungen
Entsorgung
Seite
64
66
68-70
72
74-76
78-80
82
84-86
88
90-94
96-98
98-100
102
104
106-110
112
®

7
Page
65
67
69-71
73
75-77
79-81
83
85-87
89
91-95
97-99
99-101
103
105
107-111
112
Page
65
67
69-71
73
75-77
79-81
83
85-87
89
91-95
97-99
99-101
103
105
107-111
112
Table of Contents
Skimmer Kit 15
General aspects
Conguration
Safety instructions
Selecting the position
Water and power connections
Outlets
Rule of thumb for outlets
Osmolator and storage containers
Preparation
Initial operation
Weekly servicing
Annual servicing
Accessories for skimmer kits
Guarantee
Failures
Disposal
Sommaire
Skimmer Kit 15
Généralités
Composition du Kit
Sécurité d’utilisation
Placement
Raccordements hydrauliques
et électriques
Déversoirs
Règles concernant les déversoirs
Osmolator et réservoir
Préparation
Mise en service
Entretien hebdomadaire
Entretien annuel
Accessoires
Garantie
Que faire si ?
Gestion des déchets

8
DOC Skimmer 9410
Allgemeines
Der DOC Skimmer 9410 wird einfach und
unkompliziert in Unterschrankanlagen mit variablem
Niveau eingesetzt und braucht für seinen Betrieb
keine Einstellung. Er arbeitet mit dem TUNZE®
Hydrofoamer 9410.04 zusammen, der gleichzeitig
die Schaumproduktion und die Wasserzirkulation
gewährleistet. Der offene Wasserkreislauf
erreicht damit 900l/h Wasserdurchsatz. Wie bei
allen TUNZE® DOC Skimmern sind Schaumtopf
und Schaumreaktor eine Einheit: Bei jeder
Schaumtopfreinigung wird gleichzeitig der Reaktor
gesäubert und damit wird eine sehr konstante und
efziente Schaumproduktion gewährleistet.
Während der Reinigung bleibt der Hydrofoamer in
Betrieb und führt eine automatische Spülung der
Luftwege durch.

9
DOC Skimmer 9410
General aspects
DOC Skimmer 9410 easily placed in aquarium
cabinet lters with a variable level and requires no
settings for operation. It operates in conjunction
with TUNZE® Hydrofoamer 9410.04, which ensures
foam production and water circulation at the same
time. The open water circuit ensures a water ow
rate of 900 l/h (237 USgal./h). Skimmer cup and
foam reactor are one unit like in all TUNZE® DOC
skimmers: Every cleaning of the skimmer cup leads
to the reactor being cleaned at the same time, and
thus a very constant and efcient foam production
is ensured.
During the cleaning process, the Hydrofoamer
remains operational and automatically ushes the
air passages.
DOC Skimmer 9410
Généralités
L’écumeur DOC Skimmer se place simplement
et sans complications dans les ltrations sous
aquarium avec un niveau d’eau pouvant être
variable, son fonctionnement ne nécessite aucun
réglage. Il utilise l’Hydrofoamer TUNZE® 9410.04
assurant simultanément l’alimentation en eau et
la production d’écume. Le débit de circulation
d’eau est de 900l/h. Comme pour tous les DOC
Skimmer TUNZE®, réacteur et godet d’évacuation
ne forment qu’un seul ensemble : chaque
nettoyage du godet implique aussi le nettoyage
du réacteur ce qui garantit un écumage efcace
et parfaitement constant. Durant le nettoyage du
godet, l’Hydrofoamer reste en service, opérant
ainsi un rinçage automatique du circuit d’air.

10
Um die Wasserenergie am Ausgang des
Abschäumers zu benutzen, verwendet der DOC
Skimmer einen abnehmbaren Postlter (1), der
eine perfekte mechanische Filterung auf 50μm
Acrylwattefäden mit nur kleiner biologischer
Wirkung durchführt. Es entstehen damit keine
unerwünschten Nährstoffe und Nitratquellen bei
längeren Reinigungsintervallen. Der Postlter
kann mit weiteren Filtermedien wie Aktivkohle oder
Phosphat-Adsorber befüllt werden, sein Ersatzlter
ist leicht ersetzbar.
Der DOC Skimmer verwendet für die Lufterzeugung
die Dispergator-Technology (2).
Technischen Daten
Der DOC Skimmer 9410 enthält einen Hydrofoamer
Silence 9410.04,
für Aquarien bis 1.000L,
Eintauchtiefe von 140 - 240mm,
230V/50Hz (115V/60Hz) 12W,
900l/h Wasser, 600l/h Luft.

11
In order to use the water energy at the outlet of
the skimmer, the DOC skimmer is tted with a
removable post-lter (1) which carries out a perfect
mechanical ltration through 50µm acrylic wadding
bres with minimal biological action. This ensures
that no unwanted nutrients and nitrate sources
develop in case of longer cleaning intervals. The
post-lter can also be lled with other lter media,
such as activated carbon or phosphate absorbers;
its spare lter can be replaced easily.
The DOC skimmer uses a dispersant technique to
generate air (2).
Technical data
DOC Skimmer 9410 contain a Hydrofoamer Silence
9410.04,
for aquariums up to 1,000 litres (264 USgal.),
immersion d epth from 140 mm (5.5 in.) to 240 mm
(9.4 in.),
230 V / 50 Hz (115 V / 60 Hz) 12 W,
900 l/h (237 USgal./h) of water; 600 l/h (158 USgal./h)
of air.
An de réutiliser l’énergie résiduelle de l’eau en
sortie d’écumeur, DOC Skimmer est équipé d’un
Postlter amovible (1) réalisant une parfaite ltration
mécanique sur bres acryliques 50μm avec un
effet biologique relativement réduit. Cet avantage
permet de réduire les sources de nutriments ainsi
que la production de nitrates lors d’intervalles de
nettoyage espacés. Postlter peut aussi être rempli
de différents médias de ltration comme le charbon
actif ou l’anti-phosphates.
Pour la production des bulles d’air, DOC Skimmer
utilise une technologie à Dispergator (2).
Caractéristiques techniques
DOC Skimmer 9410 est équipé d’un Hydrofoamer
Silence 9410.04,
pour aquariums jusqu’à 1.000L,
Profondeur d’immersion de 140 à 240mm,
230V/50Hz (115V/60Hz) 12W,
900l/h d’eau, 600l/h d’air.

12
Anti Overfoaming System
Der DOC Skimmer verfügt über eine sehr hohe
Luftkapazität und zeigt deswegen eine hohe
Sensibilität für Proteine. Das patentierte „Anti
Overfoaming System“ vermeidet das Überkochen
des Abschäumers, dies kommt zum Beispiel vor
bei:
Zu hoher organischen Last beim Sterben eines
größeren Tieres.
Neu eingerichteten Aquarien mit lebenden Steinen.
Erhöhung des Wasserstands im Filterbecken.
Zugabe von üssigen Zusätzen, Einsetzen von
Korallen, etc.
Das „Anti Overfoaming System“ wird anhand von
drei Betriebszuständen beschrieben:

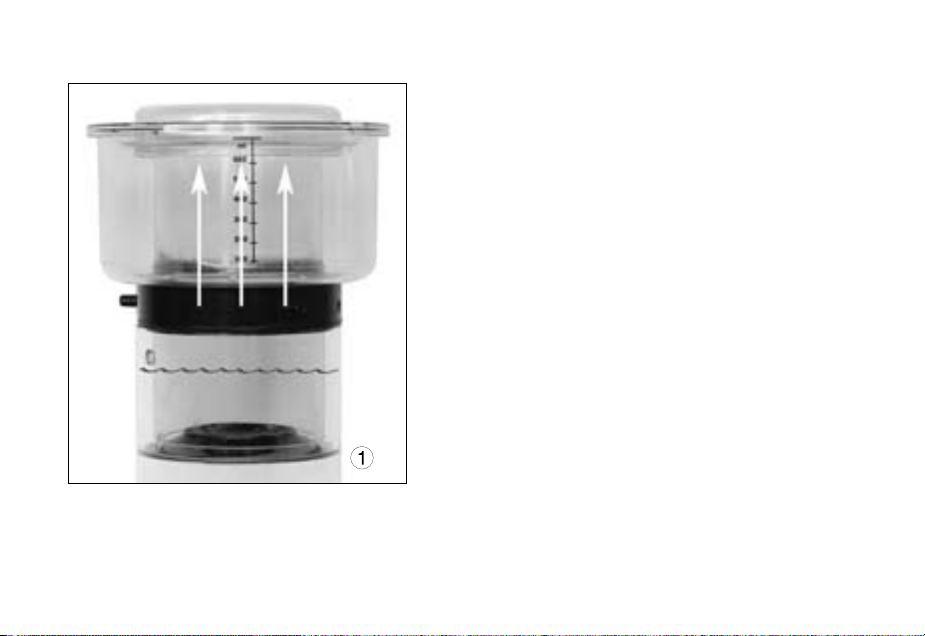

(1) Normale Schaumproduktion: der Schaum
steigt gleichmäßig in den Schaumreaktor, alle
Wasserniveaus stehen optimal für die maximale
Abschäumleistung.

13
Anti Overfoaming System
DOC Skimmer possède une grande capacité en air
et de ce fait une haute sensibilité aux protéines. Le
principe breveté „Anti Overfoaming System“ évite
une ébullition de l’écumeur pouvant se produire
dans les cas suivants:
Charge organique trop élevée suite à la
décomposition d’un organisme.
Aquarium nouvellement installé avec des pierres
vivantes brutes.
Elévation du niveau de l’eau dans la ltration.
Ajout de produits liquides, mise en place de coraux,
etc.
Le principe „Anti Overfoaming System“ se décrit en
trois phases:
(1) Production normale d’écume : l’écume monte
régulièrement dans le réacteur, tous les niveaux
d’eau sont à l’optimal pour une puissance en air
maximale.
Anti-overfoaming system
The DOC Skimmer ensures a very high air capacity
and thus is highly sensitive to proteins. The patented
“anti-overfoaming system” prevents overfoaming of
the skimmer, which occurs, for example, in case of:
Excessively high organic load when a larger animal
dies.
Newly arranged aquariums with some living
stones.
Increase of the water level in the lter tank.
Addition of liquid additives, placement of corals, et
cetera.
The “anti-overfoaming system” is described by
means of three operating conditions:
(1) Normal foam production: The foam rises
constantly into the foam reactor; all water levels are
ideal for maximum skimming performance.

14
(2) Overfoaming A: die Schaumproduktion
steigt aufgrund der Oberächenspannung, der
Wasserstand in der Zwischenkammer steigt,
das Wasser tritt in den Ausgleichsausgang und
zieht die Luftblasen aus dem Schaumreaktor. Die
Schaummenge im Reaktor verringert sich von
selbst.
(3) Overfoaming B: die Schaumproduktion
steigt weiter so wie der Wasserstand in der
Zwischenkammer und tritt dann in den Luftweg des
Hydrofoamers: Die Blasenproduktion wird sofort
gestoppt, die Schaumproduktion geht zurück.
Nach Verbesserung der Wasserparameter
kommt der Abschäumer wieder in seinen
Normalbetriebszustand.

15
(2) Overfoaming A: Due to the surface tension,
the foam production increases; the water in the
intermediate chamber rises; the water enters the
compensation outlet and draws the air bubbles out
of the foam reactor. Thus, the foam volume in the
reactor reduces itself.
(3) Overfoaming B: The foam production continues
to rise, which also applies for the water level in
the intermediate chamber, and then enters the air
passage of the Hydrofoamer: The bubble production
is stopped immediately; the foam production is
reduced.
After the improvement of the water parameters, the
skimmer returns to the normal operating condition
again.
(2) Overfoaming A : la production d’écume
augmente en raison de l’offre croissante en
substances écumables, le niveau d’eau dans la
chambre intermédiaire augmente, l’eau s’écoule
par l’orice d’égalisation prévu à cet effet tout en
déviant une certaine quantité de bulles d’air du
réacteur. La quantité d’écume dans le réacteur se
trouve ainsi réduite.
(3) Overfoaming B : la production d’écume
augmente encore ainsi que le niveau d’eau dans
la chambre intermédiaire, pénétrant alors dans
le circuit d’air de l’Hydrofoamer. La production
de bulles d’air est fortement inhibée, la quantité
d’écume signicativement réduite.
Après une amélioration des paramètres d’eau,
l’écumeur retrouve à nouveau son point de
fonctionnement normal.

16
Sicherheitshinweise
Der DOC Skimmer ist für einen Betrieb im Freien
nicht zulässig. (1)
Vor Inbetriebnahme prüfen, ob Betriebsspannung
mit Netzspannung übereinstimmt.
Um Wasserschäden an dem Stecker zu vermeiden,
sollte der Netzstecker möglichst höher als der
Abschäumer stehen. (2)
Betrieb nur mit FI- Schutzschalter, max. 30mA.
Vor dem Hantieren im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Pumpen- und Netzkabel nicht
reparieren, sondern die Pumpe komplett erneuern.
Netzkabel nicht knicken oder zum Befestigen
benutzen und niemals das Kabel aus der Halterung
ziehen.
Aquarienwasser-Temperatur max. +35°C (3).

17
Safety instructions
The DOC skimmer has not been designed for
outdoor operation. (1)
Prior to initial operation, please check whether the
operating voltage corresponds to the mains voltage
available.
In order to avoid water damage to the plug, the
mains plug should be tted at a higher level than
the skimmer (2).
Operation is permitted only with a residual-current-
operated circuit-breaker tted, max. 30 mA.
Before working in the aquarium, please make sure
that all electric units used have been disconnected
from the mains.
Do not repair a damaged pump or mains cable, but
replace the pump completely instead.
Do not bend the mains cable or use it for fastening,
and never pull the cable out of the mount.
Temperature of the aquarium water: maximum +35°
Celsius (95° F) (3).
Sécurité d’utilisation
DOC Skimmer n’est pas conçu pour une utilisation
hors habitation (1).
Avant toute mise en service, vériez que la tension
d’alimentation de la pompe corresponde bien à celle
du réseau électrique.
An d’empêcher tout dégât d’eau au niveau des
raccordements électriques, la prise d’alimentation
secteur doit se situer plus haut que l’installation (2).
Utilisation avec disjoncteur différentiel 30mA max.
Avanttouteinterventiondansl’aquarium,débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble de pompe mais
remplacez ou renouvelez le bloc-moteur.
Ne pliez pas le câble électrique, ne l’utilisez pas
pour la xation, ne le tirez pas hors de son support.
Température max. de l’eau véhiculée : +35°C (3).

18
Pumpe nicht ohne Wasser in Betrieb nehmen (4).
Wasserstand bei dem Hydrofoamer gut beachten.
Vor Inbetriebnahme alle Komponenten auf festen
Sitz prüfen.
Sand und Kalkablagerung können den Verschleiß
an den Lagern erheblich vergrößern und können
zum Garantieausschluss führen, siehe auch:
„Hydrofoamer Silence 9410.040 Wartung /
Zerlegen“.
Gebrauchsanweisung gut aufbewahren.
Dieses Gerät ist für Benutzer (einschl. Kinder)
mit eingeschränkten physischen, sensorischen
oder psychischen Fähigkeiten bzw. ohne jegliche
Erfahrung oder Vorwissen nur dann geeignet, wenn
eine angemessene Aufsicht oder ausführliche
Anleitung zur Benutzung des Gerätes durch eine
verantwortliche Person sichergestellt ist.
Achten Sie darauf, dass Kinder nicht mit dem Gerät
spielen (5).

19
Do not operate the pump without water (4).
Observe the water level of the Hydrofoamer.
Prior to initial operation, ensure a tight t of all
components.
Sand and lime deposits may increase the wear
of the bearings considerably and may lead to
the exclusion of warranty; please also refer to
the chapter titled “Maintenance / disassembly of
Hydrofoamer Silence 9410.040”.
Keep the operating instructions in a safe place.
This device is suitable for users (including children)
with limited physical, sensorial or mental abilities or
without any experience or previous knowledge, if
suitable supervision or detailed instructions on the
operation of the device is provided by a responsible
person.
Please make sure that children do not play with the
device (5).
Ne faites jamais fonctionner la pompe sans
eau (4).
Veuillez vous assurer du bon niveau d’eau pour le
fonctionnement de l’Hydrofoamer.
Avant toute mise en service, vériez la bonne mise
en place de chaque composant.
Le sable et les dépôts calciques peuvent augmenter
l’usure au niveau des paliers et conduire à l’exclusion
de la garantie, voir encore «Hydrofoamer Silence
9410.040 Entretien / Démontage».
Veuillez attentivement consulter la notice
d’entretien.
Les utilisateurs (enfants inclus) ayant des limitations
physiques, sensorielles, psychiques, ne bénéciant
pas d’une expérience ou de connaissances
sufsantes ne peuvent utiliser cet appareil qu’avec
le concours d’une tierce personne responsable,
assurant la surveillance ou veillant à l’observation
du mode d’emploi.
Veuillez vous assurer que les enfants ne puissent
jouer avec cet appareil (5).

20
Vorbereitung
Der DOC Skimmer ist ab Werk für einen Betrieb
mit Filter bei variablem Wasserstand über 140mm
vorbereitet. Der Hydrofoamer wird dafür ganz
unkompliziert an den Abschäumer xiert.
Hydrofoamer Silence bis zum Anschlag auf den
Abschäumer schrauben (1).
Silikon-Schlauch zwischen Luftnippel von
Hydrofoamer und Abschäumer anschliessen (2).
PVC Rohr montieren (3).
Adapterring (4) mit Postlter (5) am Ausgangsrohr
anbringen.
Topf einsetzen (6).
Der Wasserstand sollte 140mm nicht unterschreiten,
sonst können Schäden bei dem Hydrofoamer
Silence vorkommen, z.B. Überhitzung des Motors
oder mechanische Schäden bei Trockenlauf.
