Tunze Nano RO Station 8515 User manual

1
x8550.8888
06 /2010
Nano RO Station 8515
Compact Reverse-Osmosis Station
RO Station 8550
Reverse-Osmosis Station
RO Ion Exchanger 8550.60
RO Water Controller 8555
RO TDS Monitor 8533
Gebrauchsanleitung
Instructions for Use
Mode d’emploi

2
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
D - 82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Inhalt
Nano RO Station 8515
Allgemeines / Leistung
Sicherheitshinweise
Montage - Inbetriebnahme
Wartung
Zubehör
Teileliste - Ersatzteile
RO Station 8550
Allgemeines
Sicherheitshinweise
Leistung
Montage - Inbetriebnahme
Wartung
Wechsel des Sedimentlters
Wechsel des Vorlters
Membrane erneuern
Zubehör
Teileliste – Ersatzteile
RO Ion Exchanger 8550.60
Allgemeines
Inbetriebnahme
Seite
6-10
12
14-16
18-20
20
22-23
25
26-28
30
32
34
36
38
38
40
42
44-45
47
48
50
®

3
Page
7-11
13
15-17
19-21
21
22-23
25
27-29
31
33
35
37
39
39
41
43
44-45
47
49
51
Page
7-11
13
15-17
19-21
21
22-23
25
27-29
31
33
35
37
39
39
41
43
44-45
47
49
51
Table of Contents
Nano RO Station 8515
General aspects / performance
Safety instructions
Installation / initial operation
Servicing
Accessories
List of parts / spare parts
RO Station 8550
General aspects
Safety instructions
Performance
Installation / initial operation
Servicing
Change of the sediment lter
Change of the preliminary lter
Replacing the membrane
Accessories
List of parts / spare parts
RO Ion Exchanger 8550.60
General aspects
Initial operation
Sommaire
Nano RO Station 8515
Généralités / Performances
Sécurité d’utilisation
Montage - Mise en service
Entretien
Accessoires
Liste des pièces - Pièces de rechange
RO Station 8550
Généralités
Sécurité d’utilisation
Performances
Montage - Mise en service
Entretien
Remplacement du ltre à sédiments
Remplacement des préltres
Remplacement de la membrane
Accessoires
Liste des pièces – Pièces de rechange
RO Ion Exchanger 8550.60
Géneralités
Mise en service

4
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
D - 82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Seite
53
54
56
58
60
62
64
66
68
70
72
72
74-75
77
78
80
82
84
86
88
90-92
94
®Inhalt
RO Water Controller 8555
Allgemeines
Entsorgung / Funktion
Sicherheitshinweise
Platzwahl Controller / Befestigung
Halterung an senkrechter Scheibe
Sensorhalterung mit Verlängerung
Halterung an waagerechter Scheibe
Halterung an Glasscheibe kleben
Controller 8555
Einstellen der Zeitüberwachung
Zubehör
Teileliste – Ersatzteile
RO TDS Monitor 8533
Allgemeines / Entsorgung
Einzelteile / Sicherheitshinweise
Vorbereitungen
Montage der Sensoren
Inbetriebnahme
Wasserwerte in ppm
Kalibrierung für RO TDS Monitor 8533
Garantie

5
Page
53
55
57
59
61
63
65
67
69
71
73
73
74-75
77
79
81
83
85
87
89
91-93
95
Page
53
55
57
59
61
63
65
67
69
71
73
73
74-75
77
79
81
83
85
87
89
91-93
95
Table of Contents
RO Water Controller 8555
General aspects
Disposal / function
Safety instructions
Location for controller / attachment
Holding device on vertical aquarium pane
Sensor holding device with extension
Holding device on horizontal aquarium pane
Sticking the holding device
on to the glass pane
Controller 8555
Adjustment of the time controller
Accessories
List of parts / spare parts
RO TDS Monitor 8533
General aspects / disposal
Component parts / safety instructions
Preparatory work
Installation of the sensors
Initial operation
Water values in ppm
Calibration for TDS Monitor 8533
Guarantee
Sommaire
RO Water Controller 8555
Généralités
Gestion des déchets / Fonction
Sécurité d’utilisation
Placement du Controller / Fixation
Fixation sur vitre verticale
Fixation des capteurs
avec prolongateur
Fixation sur vitre horizontale
Fixation par collage
Controller 8555
Réglage du temps de surveillance
Accessoires
Liste des pièces – Pièces détachées
RO TDS Monitor 8533
Généralités / Gestion des déchets
Pièces / Sécurité d’utilisation
Préparation
Montage des capteurs
Mise en service
Valeurs de mesure en ppm
Calibrage RO TDS Monitor 8533
Garantie

6
Allgemeines
Die Umkehrosmose ist ein natürliches und
umweltfreundliches Verfahren, um gelöste Salze
und Schadstoffe auf rein physikalischem Weg sicher
aus dem Wasser zu entfernen. Die TUNZE® Nano
RO Station 8515 (1) ist ein kompaktes Qualitäts-
Umkehrosmosegerät zur einfachen Produktion
von Reinwasser (RO-Wasser) für Bügeleisen,
Eiswürfelzubereitung, Sprudelmaschinen,
Autobatterien u. a. In der Aquaristik ist sie
besonders für kleine und mittlere Meer- und
Süsswasseraquarien geeignet, ist sehr leicht zu
bedienen und kann direkt mit dem mitgelieferten
Zubehör an einen Wasserhahn angeschlossen
werden. Das Osmosegerät besteht aus einem Teil,
Carbon Block Filter und TFC-Membrane (Thin-lm
composite membrane), dies ist eine Polysulfon-
Verbindung.

7
General aspects
Reverse osmosis is a natural and environmentally
friendly process used to remove dissolved salts
and impurities safely from the water by physical

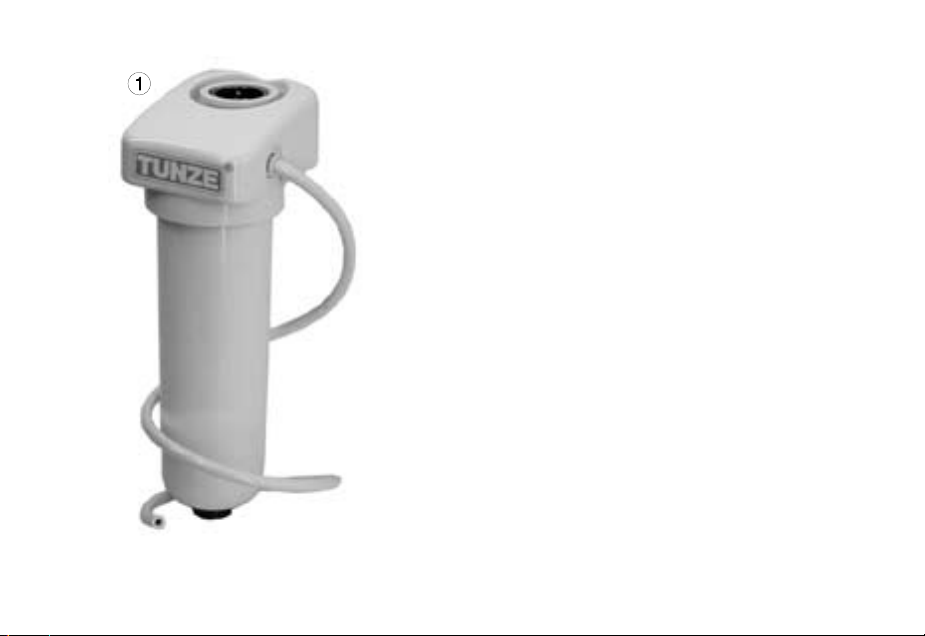

methods. TUNZE® Nano RO Station 8515 (1) is a
compact high-quality reverse osmosis unit employed
for the easy production of pure water (RO water) to
be used for irons, preparation of ice cubes, bubble
humidiers, car batteries, et cetera. In aquarism,
it is especially suitable for small and medium-
sized marine and fresh-water aquariums. It is very
easy to operate and can be connected directly to
a water tap using the accessories supplied by the
manufacturer. The reverse osmosis unit consists of
one part, i.e. of the Carbon Block lter and the thin-
lm composite membrane (polysulfone link).
Généralités
L’osmose inverse est un procédé naturel et
respectueux de l’environnement permettant
d’extraire physiquement et de manière sûre les
différents sels et substances néfastes de l’eau
de conduite. TUNZE® Nano RO Station 8515 (1)
est un osmoseur inverse compact de qualité pour
une production facile d’eau pure. Convient aux
petits aquariums, fer à repasser, préparation de
glaçons, brumisateur, batteries de voiture, etc. En
aquariophilie, cet osmoseur est particulièrement
indiqué pour les petits biotopes d’eau douce et
d’eau de mer. Très simple d’utilisation, il se xe
directement sur le robinet d’eau froide à l’aide des
raccords et accessoires fournis. Il se compose en
une seule partie d’un ltre Carbon Block et d’une
membrane TFC (polysulfon).

8
Leistung / Wasserproduktion:
30-60 Liter /Tag bei 3-6 bar und 15-25 °C. Niedriger
Druck und niedrige Wassertemperatur verringern
die Reinwasserproduktion, z.B. bei 15°C und 3 bar
Druck sind nur ca 25 - 30 Liter/ Tag Reinwasser zu
erwarten.
TFC-Membrane (2): Entfernt u. a. gelöste Salze.
Carbon Block Filter (3): Entfernt alle kleineren
Sedimentanteile, Chlor, Chlorverbindungen,
organische Kontaminationen, Pestizidrückstände
undanderechemischeVerbindungen,Geschmacks-
und Geruchsbeeinträchtigungen.
Rückhalteverhältnis: 20% (d.h. 20% des Wassers
ist als Osmosewasser zu enthalten).

9
Performance / water production:
30 to 60 litres/day (7.9 to 15.8 USgal.) at 3 to 6 bar
(43 to 87 PSI) and 15 deg. to 25 deg. Celsius (59
deg. to 77 deg. F).
Thin-lm composite membrane (2): Removes
dissolved salts, among other things.
Carbon Block lter (3): Removes all smaller sediment
particles, chlorine, compounds of chlorine, organic
contaminations, residue of pesticides and of other
chemical compounds, smell and taste-bearing
substances.
Retention ratio: 20 per cent (i.e. 20 per cent of the
water is retained as osmosis water).
Performances / Production d’eau pure :
30 – 60 L / jour sous 3 - 6 bars et 15 - 25 °C.
Une pression de fonctionnement ainsi qu’une
température basse réduisent sensiblement la
production d’eau pure, par exemple 15°C et 3 bars
ne donneront qu’une production de 25 à 30 L d’eau
pure par jour.
Membrane TFC (2) : retient entre autres les sels
dissous.
Filtre Carbon Block (3) : retient les petites particules
et les sédiments, le chlore, les liaisons chlorées,
les contaminations organiques, les pesticides
et autres substances chimiques, les substances
aromatiques.
Taux de retenue : 20% (ce qui signie que 20% de
l’eau utilisée est transformée en eau pure).

10
Damit das TUNZE® Nano RO Station
Umkehrosmosegerät seine volle Leistung bringen
kann, bitte folgende Punkte beachten!
Das Wasser sollte der Trinkwasserverordnung
Ihres Landes entsprechen.
Max. Wassertemperatur: 38°C, nicht am
Warmwasserhahn anschließen!
Gerät vor Frost schützen.
Bei erster Inbetriebnahme des Gerätes ca. 2
Stunden betreiben und gewonnenes Reinwasser
verwerfen. Anschließend kann das Reinwasser
verwendet werden.
Betriebsdruck: 3 bis 6 bar
pH-Bereich: 3 – 10
Speisewasser: Trinkwasser (max. 0,3 mg Cl/l).
Maximale Trübung: 1.0 n.t.u.
Max. Anteil an gelösten Feststoffen: 2 000 ppm.
Maximale Härte GH: 30° dH.
Maximaler Eisenanteil : weniger als 0,1 ppm.
Gesamthärte von mehr als 30°dH kann zu einer
Verkürzung der Lebensdauer der Membrane
führen.

11
In order to permit the TUNZE® Nano RO Station
to develop its full capacity, please observe the
following points !
The water should be in keeping with the regulations
on potable water in force in your country.
Maximum water temperature: 38 deg. Celsius (100
deg. F); do not connect to warm-water tap !
Protect the unit against frost.
For initial operation, run the unit for about two
hours, and throw away the pure water produced.
Subsequently, the pure water can be used.
Operating pressure: 3 to 6 bar (43 to 87 PSI)
pH range: 3 – 10
Feed water: Potable water (maximum .3 mg Cl/l)
Maximum turbidity: 1.0 n.t.u.
Maximum share of dissolved solids: 2,000 ppm
Maximum total hardness: 30° dH
Maximum content of iron: Less than .1 ppm
Total hardness of more than 30° dH may lead to a
reduction of the life of the membrane.
An d’obtenir les performances maximales de
TUNZE® Nano RO Station, veuillez observer ces
différents points !
L’eau de conduite doit répondre aux normes de
potabilité de votre région.
Température maximale 38°C, pas de branchement
sur un robinet d’eau chaude !
Veuillez protéger l’appareil du gel.
Lors d’une première mise en service, veuillez
jeter la production d’eau pure des deux premières
heures. Après cette purge, l’eau est utilisable.
Pression de fonctionnement : 3 à 6 bars
Domaine de pH : 3 – 10
Eau utilisable : eau potable (max. 0,3 mg Cl/l).
Turbidité maximale : 1.0 n.t.u.
Part maximale en substances dissoutes : 2 000
ppm.
Dureté totale maximale : 30° dH.
Taux de fer maximal : moins de 0,1 ppm.
Une dureté totale de plus de 30°dH peut conduire à
la réduction de la durée de vie de la membrane.

12
Sicherheitshinweise
Montage und Wartung Installationsfachmann
durchführen lassen.
Umkehrosmosegerät nur mit Bodenablauf (1)
in Betrieb nehmen. Bei Undichtigkeit an
Schlauchverbindungen oder beim Verkalken des
Ventils kann es zu Wasserschäden kommen. Bei
Schlauchbruch muss sichergestellt sein, dass das
ausießende Wasser in den Bodenablauf geleitet
wird. Anderenfalls kann es zu Wasserschäden im
Wohnraum führen.
Wenn kein Bodenablauf vorhanden ist, geeigneten
Behälter mit Ablauf oder Ablaufmöglichkeit bzw.
Auffangwanne mit Pumpe und Schwimmerschalter
aufstellen. Die benötigten Leitungen vom Fachmann
installieren lassen.
Vorratsbehälter ebenfalls mit Ablaufmöglichkeit
absichern. Leitungen vom Fachmann installieren
lassen.
Wichtiger Hinweis:
Bei unbeaufsichtigtem Betrieb unbedingt
Wasserhahn für das Umkehrosmosegerät
schließen!

13
Sécurité d’utilisation
Le montage et l’entretien sont à effectuer par un
installateur professionnel.
N’utilisez l’osmoseur inverse qu’avec un écoulement
au sol (1). Dans le cas contraire, l’appareil pourrait
conduire à des dégâts d’eau lors de fuites au niveau
des tuyauteries ou de calcication des vannes.
Lors d’une rupture de tuyauterie, l’eau doit être
guidée vers l’évacuation au sol. Dans le cas
contraire, cela pourrait conduire à des dégâts d’eau
dans l’espace environnant.
Si un écoulement au sol n’est pas disponible, veuillez
placer l’osmoseur inverse au-dessus d’un bac de
récupération équipé d’une pompe de type vide-cave
(installation à réaliser par un professionnel).
La cuve de stockage d’eau osmosée doit être
équipée d’un trop-plein raccordé via un tuyau à
l’écoulement au sol (installation à réaliser par un
professionnel).
Remarque importante :
En cas de non-surveillance de l’osmoseur inverse,
veuillez refermez le robinet d’alimentation !
Safety instructions
Commission an installation expert for the installation
and servicing work.
Start up the reverse osmosis plant with a oor drain
(1) only. In case of leaks at the hose connections or
if the valves are furred, water damage may occur. In
case of a hose rupture, it has to be ensured that the
out-owing water is passed through the oor drain.
Otherwise, water damage may occur in the room.
If no oor drain is available, provide suitable container
with drain or drain option and/or a collection tub with
pump and oat switch. Have the required pipes tted
by an expert.
Secure the storage container with drain possibilities
as well. Have the hoses installed by an expert.
Important note:
The reverse osmosis unit should not be operated
while unattended.

14

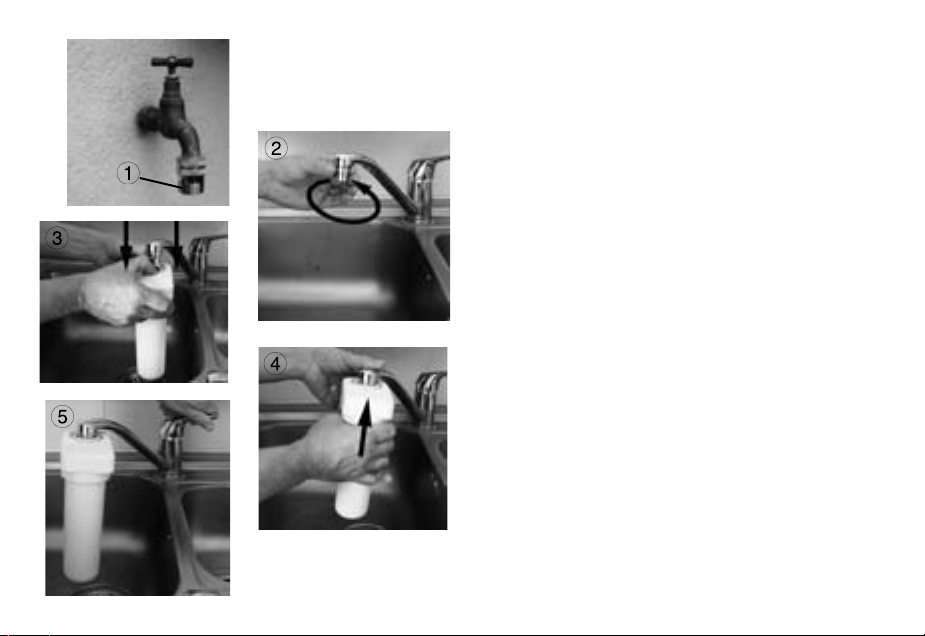

Montage - Inbetriebnahme
Nano RO Station
Der Installationsfachmann sollte einen Wasserhahn,
der den jeweiligen nationalen Maßnahmen zum
Schutz des Trinkwassers entspricht verwenden. Es
sollte daher eine Sicherheitsarmatur (1) verwendet
werden, die zum Betrieb einer Waschmaschine
geeignet ist.
Vorlter für Nano RO Station mit Dichtungsring an
Wasserhahn schrauben (2).
Osmosegerät direkt auf den Wasserhahn montieren,
dafür Verriegelungsring nach unten drücken (3),
Osmosegerät auf den Wasserhahn pressen (4) und
Verriegelungsring wieder einschnappen lassen.
Wasserhahn auf Kaltwasser einstellen (5) und
öffnen, ein paar Sekunden ießen lassen um die
Anlage zu spülen.

15
Installation / initial operation
of Nano RO Station
The installation expert should use a water tap, which
corresponds to the respective national measures for
the protection of potable water. For this reason an
anti syphon tting (or backow prevention tting) (1)
should be used, which is suitable for the operation
of a washing machine.
Screw the preliminary lter for the Nano RO Station
to the water tap using a sealing ring (2).
Fit the reverse osmosis unit directly to the water tap.
For this purpose press the locking ring down (3),
press the reverse osmosis unit on to the water
tap (4), and permit the locking ring to snap in
again.
Set the water tap to cold water (5) and open; permit
the water to run for a few seconds in order to ush
the unit.
Montage - Mise en service
Nano RO Station
L’installateur doit utiliser un robinet d’adduction
correspondant aux normes nationales de potabilité.
Il doit aussi utiliser une armature de sécurité anti-
retour (1) indiquée pour l’utilisation des lave-linge.
Vissez la pièce préltre pour Nano RO Station avec
son joint d’étanchéité sur le robinet d’eau (2).
Fixez l’osmoseur directement sur le robinet. Pour
cela, poussez la bague de verrouillage vers le
bas (3), pressez l’osmoseur sur le robinet d’eau (4)
puis libérez la bague de verrouillage.
Positionnez le robinet sur eau froide (5) puis ouvrez-
le quelques secondes an de rincer l’appareil.

16
Anlage wieder vom Wasserhahn lösen. Schlauch
mit internem Kapillar und Winkel in die untere
Öffnung des Osmosegerätes eindrücken (6) ->
Ablaufwasser.
Weißen Schlauch an der oberen Seite des
Osmosegerätes eindrücken (7) -> Reinwasser.
Wasserhahn öffnen, Dichtigkeit des Gerätes
überprüfen.
Um den Schlauch von dem Osmosegerät zu
lösen, zuerst den Verriegelungsring nach innen
drücken (8) und gleichzeitig Winkel /Schlauch
herausziehen (9).

17
Disconnect the system from the water tap again.
Press the hose with the internal capillary and elbow
into the lower opening of the osmosis plant (6) ->
run-off water.
Press the white hose into the upper side of the
osmosis plant (7) -> pure water.
Open the water tap, and check the plant for
tightness.
In order to disconnect the hose from the osmosis
plant, press the lock ring to the inside (8) rst and at
the same time pull out the elbow / hose (9).
Retirez à nouveau l’appareil du robinet. Insérez le
tuyau comportant le capillaire interne et le coude
dans l’ouverture basse de l’osmoseur (6) -> eau
d’évacuation.
Insérez le tuyau blanc en partie supérieure de
l’osmoseur (7) -> eau pure.
Ouvrez le robinet d’eau, vériez l’étanchéité de
l’appareil.
An de retirer un tuyau de l’osmoseur, poussez
tout d’abord la bague de verrouillage (8) et tirez
simultanément le tuyau / le coude (9).

18
Wartung
Das Umkehrosmosegerät TUNZE® Nano RO
Station 8515 braucht keine besondere Wartung. Wir
empfehlen jedoch folgende Punkte zu beachten:
Für eine längere Lebensdauer der TFC-Membrane
empfehlen wir den Carbon Block Filter (1) alle 3
Monate oder nach 400 Liter Reinwasserproduktion
zu erneuern, insbesondere wenn das
Umkehrosmosewasser für Lebensmittel verwendet
wird.
Um eine gute Reinwasserqualität zu behalten,
vor allem wenn das Umkehrosmosewasser für
Lebensmittel verwendet wird, empfehlen wir die
TFC- Dünnschichtverbundmembrane (2) alle 12
Monate oder nach 1500 Liter Reinwasserproduktion
zu erneuern.
Kapillar ausbauen:
Klemme für RO Anschluß abziehen (3), Schlauch (4)
vom Winkel (5) entkoppeln und Kapillar (6) aus
Schlauch ziehen.

19
Servicing
The TUNZE® Nano RO Station 8515 reverse
osmosis plant does not require any special servicing.
However, we recommend observing the following
points:
For a longer service life of the thin-lm composite
membrane, we recommend replacing the carbon
block lter (1) every three months or after the
production of 400 litres (105 USgal.) of puried
water, in particular if the reverse osmosis water is
used for preparing food.
In order to retain a good quality of the puried water,
in particular if the reverse osmosis water is used for
preparing food, we recommend replacing the thin-
lm composite membrane (2) every twelve months
or after the production of 1,500 litres (396 USgal.)
of puried water.
Removing the capillary:
Pull off the clamp on the RO connection (3);
decouple the hose (4) from the elbow (5), and pull
the capillary (6) out of the hose.
Entretien
L’osmoseur inverse TUNZE® Nano RO Station
8515 ne nécessite pas d’entretien particulier.
Nous conseillons cependant d’observer les points
suivants :
Veuillez remplacer le ltre Carbon Block (1) tous les
3 mois ou après 400 L de production d’eau pure an
de prolonger la durée de vie de la membrane TFC,
tout particulièrement si l’eau pure est utilisée pour la
consommation humaine.
Veuillez remplacer la membrane TFC (2) tous les
12 mois ou après 1.500 L de production d’eau pure,
tout particulièrement si l’eau pure est utilisée pour la
consommation humaine.
Extraction du capillaire:
Retirez la pince du raccord RO (3).
Séparez le tuyau (4) du coude (5) et retirez le
capillaire (6) de son tuyau.

20
Wenn das Umkehrosmosegerät nicht in Betrieb
ist, empfehlen wir sie in einem Plastikbeutel
und im Kühlschrank (min. Temperatur 5°C nicht
unterschreiten) zu lagern.
Die TFC-Membrane darf nie austrocknen.
Für die genaue Bestimmung der Wasserqualität
empfehlen wir TUNZE® RO TDS Monitor 8533 (3)
oder Conductivity-Meter 7032/2 (4).
Zubehör
RO Ion Exchanger 8550.60 (5) ist ein Zusatzlter
am Wasserausgang der RO Station, verwendbar
als Wasseraufhärter oder Silikatentferner.
