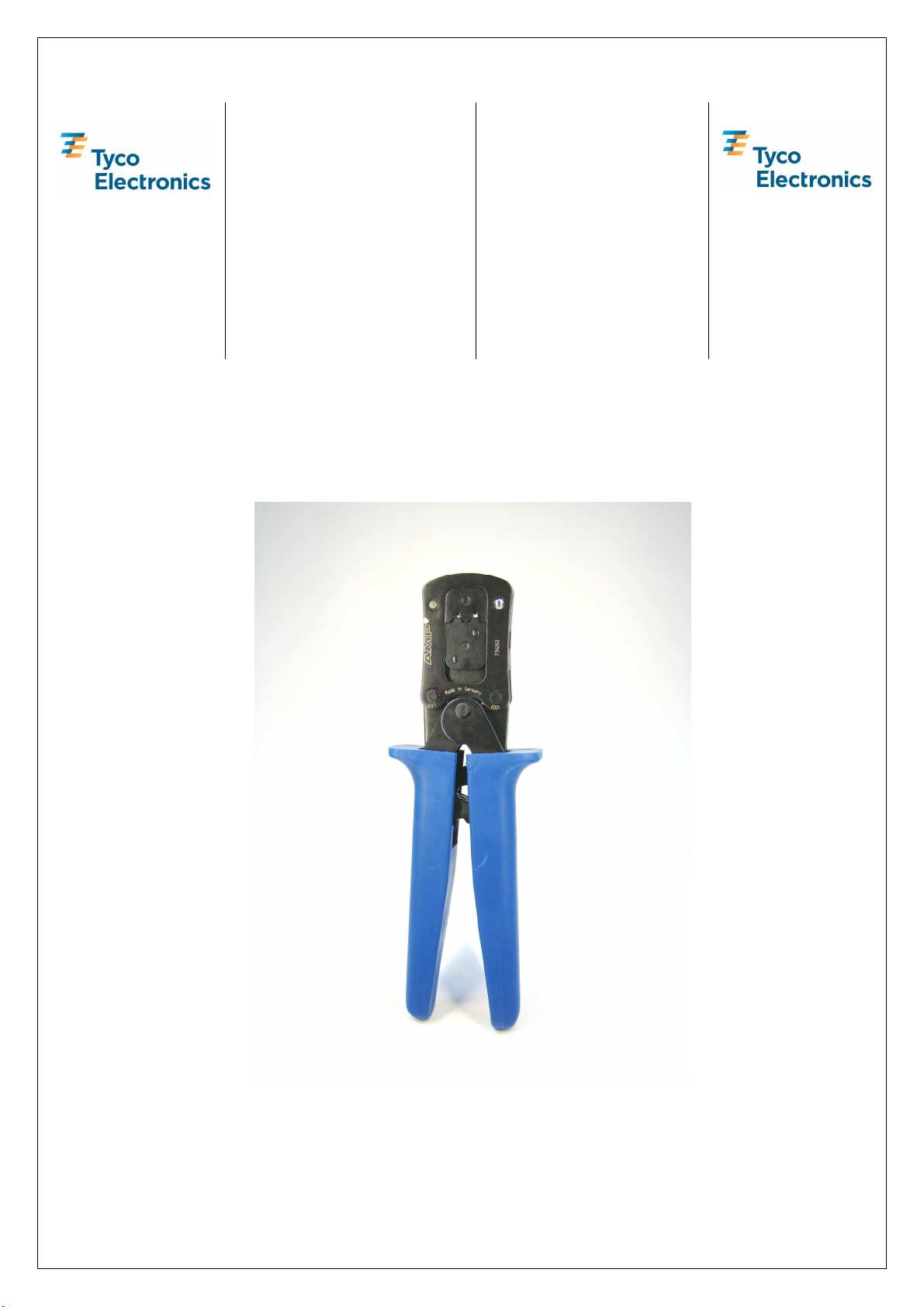

Tyco Electronics CERTI-LOK AMP DUAC User manual

Page 1 / 18 ECOC: EGC0 ; LOC: AI
Bedienungsanleitung
Handzange
CERTI-LOK Mini-UMNL
PN 0-0734202-1
CERTI-LOK AMP DUAC
PN 0-0734202-2
CERTI-LOK AMP DUAC
PN 0-0734202-3
411-18499 / 1-744014-2
09.09.2008, MD, Rev.A
Instruction sheet
Hand tool
CERTI-LOK Mini-UMNL
PN 0-0734202-1
CERTI-LOK AMP DUAC
PN 0-0734202-2
CERTI-LOK AMP DUAC
PN 0-0734202-3

Page 2 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
1 Deutsch.............................................................................................................................3
2 English............................................................................................................................11

Page 3 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
Inhaltsverzeichnis
1 Umgang mit der Betriebsanleitung ................................................................................. 4
2 Grundlegende Sicherheitshinweise................................................................................4
2.1 Zuständigkeit....................................................................................................................4
2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs..............................................4
2.3 Hinweise zum Warten und Instandhalten des Werkzeugs............................................. 5
3 Verwendungszweck .........................................................................................................5
4 Beschreibung der Handzange......................................................................................... 6
5 Crimpvorgang...................................................................................................................7
6 Überprüfung der Crimphöhe............................................................................................8
7 Wartung / Instandhaltung ................................................................................................9

Page 4 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
1 Umgang mit der Betriebsanleitung
Die Betriebsanleitung muss ständig an dem Werkzeug verfügbar sein.
Jeder, der mit Arbeiten an dem Werkzeug beauftragt ist, muss die Betriebsanleitung kennen und
beachten.
Die Firma Tyco Electronics lehnt jede Haftung für Schaden ab, der durch Nichtbeachten von Hinweisen
an dem Werkzeug oder in der Betriebsanleitung entsteht.
Die Betriebsanleitung ist vom Benutzer des Werkzeugs um Anweisungen aufgrund bestehender
nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
2 Grundlegende Sicherheitshinweise
Das Werkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln
gebaut.
Beim Ausführen von Arbeiten, wie Aufstellen, in Betrieb nehmen, Einrichten, Betreiben, Ändern der
Einsatzbedingungen und Betriebsweisen, Warten und Instandhalten des Werkzeugs, sind die in der
Betriebsanleitung vorgeschriebenen Ausschaltprozeduren zu beachten.
RoHS Information
Informationen über das Vorkommen und Standort jeglicher Substanzen die den RoHS-Richtlinien
(Restriction on Hazardous Substances) unterliegen sind auf der folgenden Website zu finden:
http://www.tycoelectronics.com/customersupport/rohssupportcenter/
Dort „Find Compliance Status…“ anwählen und die entsprechenden Teile-Nummern eingegeben.
2.1 Zuständigkeit
Das Werkzeug darf nur von ausgebildetem und autorisiertem Personal betrieben werden. Die
Zuständigkeit des Personals für Bedienen, Rüsten, Warten und Instandhalten ist vom Benutzer des
Werkzeugs klar festzulegen und einzuhalten. Insbesondere ist die Zuständigkeit für Arbeiten an der
elektrischen und pneumatischen Ausrüstung festzulegen. Solche Arbeiten bleiben nur ausgebildeten
Fachleuten vorbehalten.
Eigenmächtige Veränderungen an dem Werkzeug schließen eine Haftung des Herstellers bzw. Lieferers
für daraus resultierende Schäden aus.
2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs
Das Werkzeug darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst
eingerichtet und betrieben werden.
Vor jeder Inbetriebnahme ist zu prüfen, ob alle Sicherheitsvorrichtungen, insbesondere Schutz-
abdeckungen, angebracht sind und einwandfrei funktionieren.
Schutzabdeckungen dürfen nur bei Stillstand und elektrisch ausgeschaltetem Werkzeug entfernt werden.
Insbesondere Gehäuse und Abdeckungen dürfen nur von fachkundigem Personal entfernt werden.
!!! Achtung !!!
Beim Berühren von Stromführenden Teilen besteht Lebensgefahr!

Page 5 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
Wenn anzunehmen ist, dass sich das Werkzeug nicht mehr gefahrlos betreiben lässt, ist es außer Betrieb
zu setzen und gegen unbeabsichtigtes Einschalten zu sichern.
Das Werkzeug ist ausschließlich für den in der Betriebsanleitung beschriebenen Zweck zu verwenden.
Für Schäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, haftet der Hersteller bzw.
Lieferer nicht: das Risiko hierfür trägt allein der Benutzer.
2.3 Hinweise zum Warten und Instandhalten des Werkzeugs
Werkzeug- und Anlagenteile, an denen Wartungs- und Instandsetzungsarbeiten durchgeführt werden,
müssen, falls in der Betriebsanleitung nichts Gegenteiliges erwähnt ist, unbedingt von der Spannungs-
zufuhr getrennt werden.
Die frei geschalteten Teile müssen zuerst auf Spannungsfreiheit geprüft, dann geerdet und kurz-
geschlossen, sowie benachbarte, unter Spannung stehende Teile isoliert werden.
Die elektrische Ausrüstung des Werkzeugs ist regelmäßig zu prüfen. Mängel, wie z.B. lose Verbindungen
oder angeschmorte Kabel, sind unverzüglich zu beseitigen.
Sind Arbeiten an Spannungsführenden Teilen notwendig, ist eine zweite Person hinzuzuziehen, die im
Notfall je nach Notwendigkeit den Notaus- bzw. Hauptschalter betätigt oder die Spannungszufuhr zum
Werkzeug unterbricht. Es ist ausschließlich spannungsisoliertes Werkzeug zu benutzen!
3 Verwendungszweck
Mit den CERTI-LOK Handzangen PN 734202-1/-2/-3 können folgende Crimpkontakt-Typen, nach den
entsprechenden Tyco Electronics Verarbeitungsspezifikationen, verarbeitet werden:
Kontakttyp PN Verarbeitungsspezifikation
Mini-UMNL 170364 / 170366 114-5050
AMP-DUAC 106529 / 794577 / 106528 / 794579 114-19048
Hinweis:
Alle Abmessungen in dieser Betriebsanleitung werden in Millimeter [mm] angegeben. Die abgebildeten
Komponenten sind nicht maßstabsgetreu dargestellt. Die Bedienung wird ausschließlich am Beispiel der
Handzange PN734202-1 und des Mini-UMNL Stift-Kontaktes PN 170364-1 gezeigt.
Hinweis zur Anwendung:
Kumulative traumatische Beschwerden können die Folge einer dauerhaften Anwendung von Handzangen
sein. Tyco Electronics Handzangen sind für gelegentliche Anwendungen und geringe Stückzahlen
vorgesehen. Für den gesteigerten Bedarf bzw. für die Produktion bietet Tyco Electronics eine große
Auswahl entsprechender Werkzeuge.
Hinweis:
Das Werkzeug ist ausschließlich für den beschriebenen Zweck zu verwenden!

Page 6 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
Crimp- Handzange Kontakt Größe [mm²] Leitungs- ø [mm] Abisolierlänge [mm]
0-0734202-1 170364 0,30-0,56 1,5-2,0
Mini-UMNL 170366 0,75-0,90 2,1-2,4
0-0734202-2 106529 0,30-0,56 1,5-2,0
AMP-DUAC 794577 0,82 2,1-2,4
0-0734202-3 106528 0,12-0,22 1,2-1,6
AMP-DUAC 794579 0,30-0,35 1,5-1,75 3,0
3,0
3,0
Tabelle 1
4 Beschreibung der Handzange
Die CERTI-LOK Handzangen bestehen im Wesentlichen aus einem Crimpkopf, zwei beweglichen
Handgriffen und einer Ratschen-Notentriegelung. Sie garantieren die Durchführung eines kompletten
Crimpvorgangs Mittels eines vordefinierten Ratschenmechanismus. Um die best Mögliche elektrische
Leitfähigkeit und Zugkraft zu gewährleisten, sollte dieser niemals verstellt werden! Die Ratschen-
Notentriegelung ermöglicht es die Griffe im Fall einer Fehlfunktion jederzeit zu öffnen.
Abbildung 1 Abbildung 2
1 Zangenvorderseite 5 Amboss
2 Zangenrückseite 6 Crimper
3 Bewegliche Handgriffe 7 Drahtgrößenmarkierung
4 Ratschen-Notentriegelung
7 65
1
3
2
4

Page 7 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
5 Crimpvorgang
Hinweis:
Die Crimphöhen und Crimpbreiten müssen zu Anfang, wie nachfolgend spezifiziert und beschrieben,
überprüft werden bevor die gewünschten Kontakte und Leitungsgrößen verarbeitet werden.
Als Erstes wird eine Leitung mit spezifizierter Größe aus Tabelle 1 ausgewählt. Danach wird die Isolation
um die angegebene Länge entfernt, ohne die Drahtlitzen zu verbiegen oder zu beschädigen. Es wird ein
passender Kontakt ausgewählt und die korrekte Kontaktaufnahme entsprechend der Markierungen
(Leitungsgröße) auf dem Crimpkopf bestimmt.
Nun wird wie folgt vorgegangen:
1. Die Crimpzange wird so gehalten, dass die Vorderseite der Zange zum Bediener zeigt. Die
Zangengriffe werden zusammengedrückt bis der Ratschenmechanismus auslöst und sie vollständig
geöffnet werden können.
2. Der Kontakt wird nun von der Rückseite der Zange in den Crimpbereich eingelegt. Dabei werden die
Isolationsflanken des Kontaktes gegen den Kontakt-/Leitungsanschlag gedrückt (siehe Abbildung 3 und
4).
Abbildung 3 Abbildung 4
3. Jetzt muss der Kontakt in dieser Position gehalten und die Zangengriffe soweit zusammengedrückt
werden bis der Ratschenmechanismus in der ersten Rastposition entsprechend verriegelt und der
Kontakt in der Zange gehalten wird. Es ist darauf zu achten, dass der Kontakt NICHT deformiert wird
(siehe Abbildung 5).
Abbildung 5

Page 8 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A

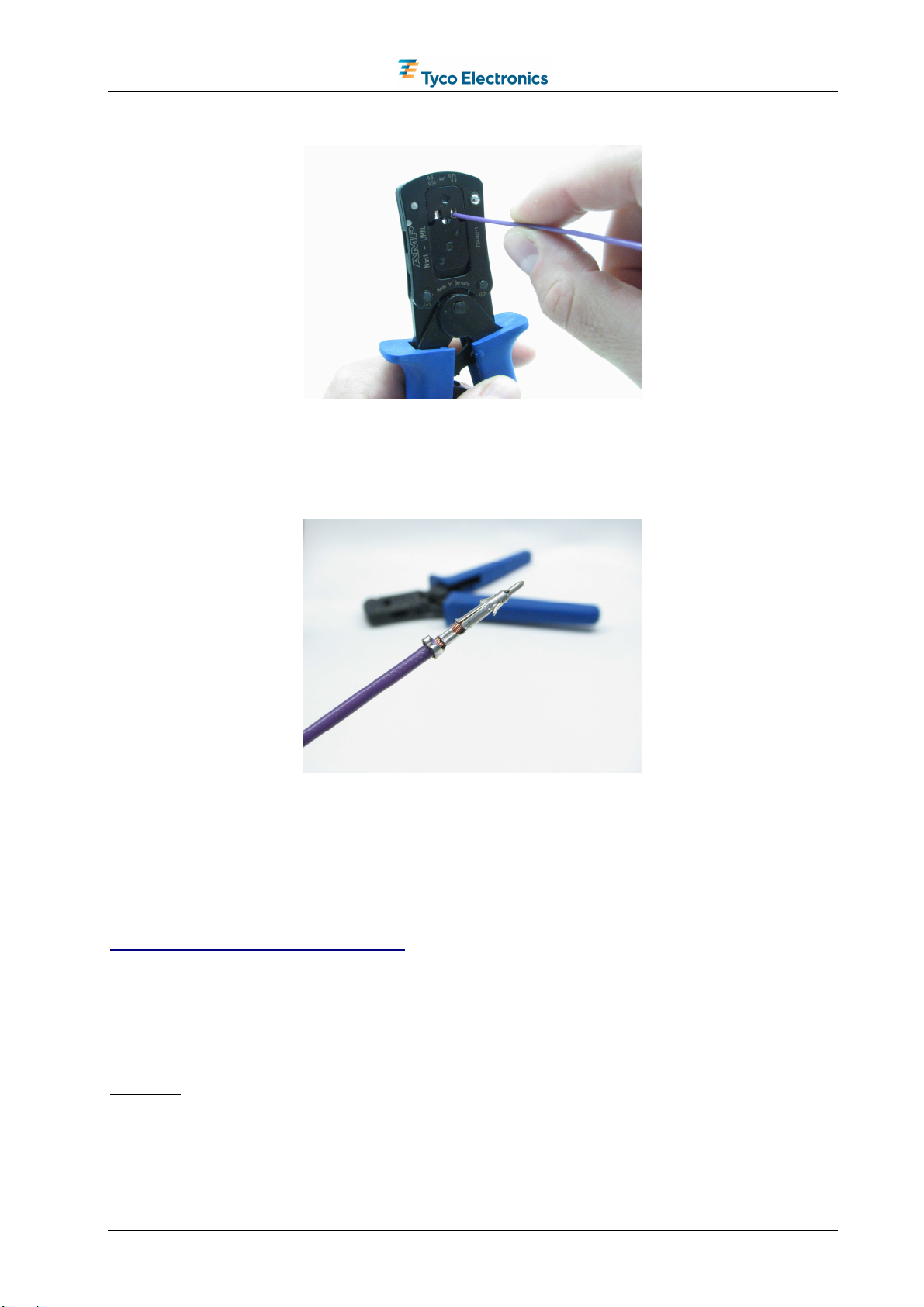

4. Jetzt wird die abisolierte Leitung in die Drahtcrimphülse eingeführt (siehe Abbildung 6).
Abbildung 6
5. Die Leitung wird in dieser Position gehalten und die Zangengriffe zusammengedrückt, bis der
Ratschenmechanismus auslöst bzw. öffnet. Die Zangengriffe werden vollständig geöffnet und der
gecrimpte Kontakt kann entnommen werden (siehe Abbildung 7).
Abbildung 7
6. Zuletzt wird die Crimphöhe bzw. Crimpbreite des gecrimpten Kontaktes, wie in Kapitel 6 beschrieben,
überprüft.

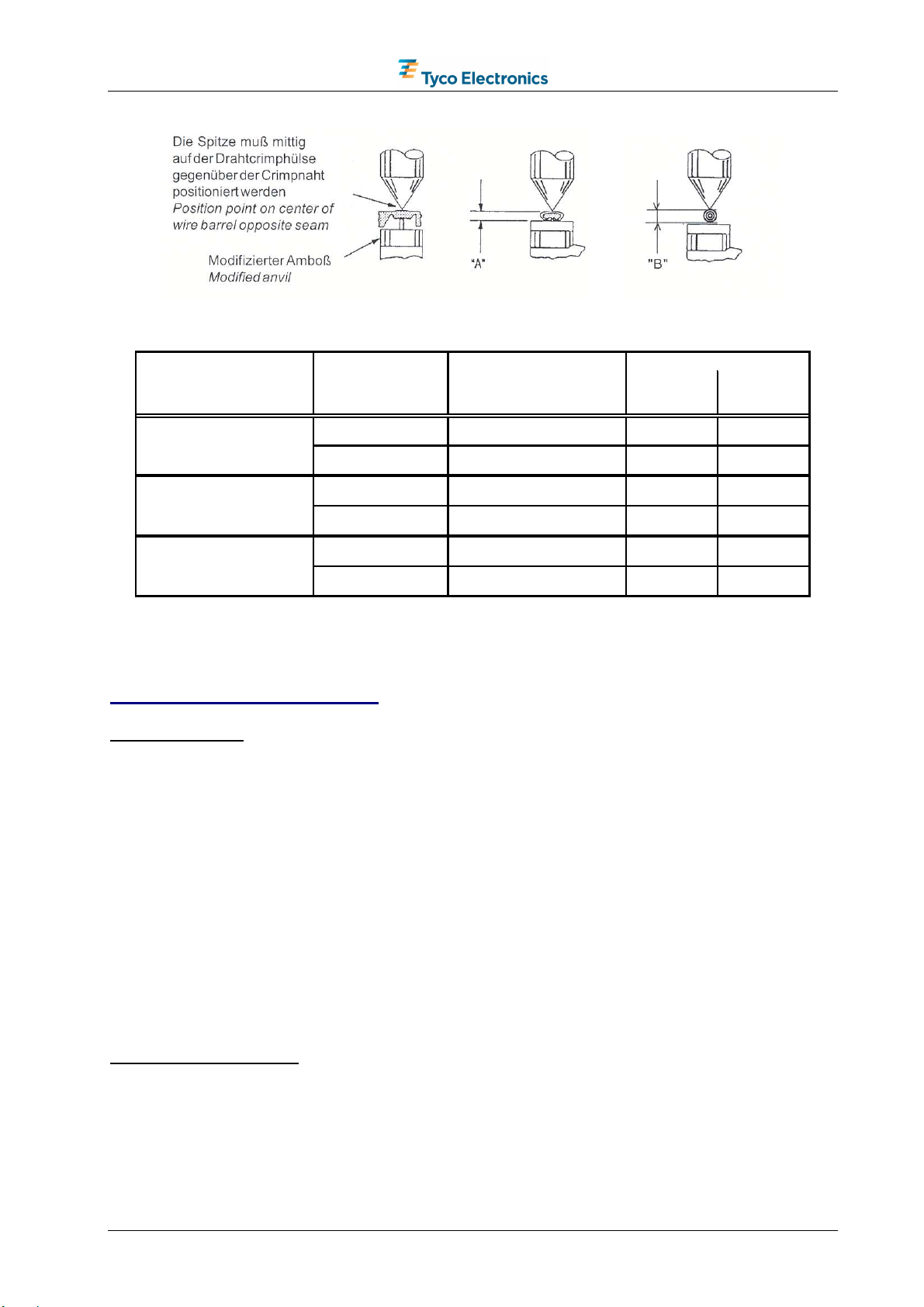

6 Überprüfung der Crimphöhe
Zur Überprüfung bzw. Messung der Crimphöhe ist ein Mikrometer erforderlich. Tyco Electronics empfiehlt
die Anwendung eines Mikrometers mit modifiziertem Amboss TE P/N 547203-1.
Die Crimphöhe der Draht- und Isolationscrimphülse wird, wie in Abbildung 8 gezeigt, gemessen und mit
den Werten aus Tabelle 2 verglichen.
Hinweis:
Die Verarbeitung und Überprüfung der verarbeiteten Kontakte sollte zusätzlich nach den entsprechenden
Tyco Electronics Verarbeitungsspezifikationen erfolgen!

Page 9 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
A (±0,05) B
0-0734202-1 0,56 0,30-0,56 0,77 2,45
Mini-UMNL
0,9 0,75-0,90 1,01 2,65
0-0734202-2 0,56 0,30-0,56 0,8 2,45
AMP DUAC
0,82 0,82 1,05 2,65
0-0734202-3 0,22 0,12-0,22 0,67 1,8
AMP DUAC
0,35 0,30-0,35 0,75 1,9
Crimp- Handzange Crimpbereich (DGB-
Markierung)
Leitungsgröße
max. [mm²]
Crimphöhe
Tabelle 2
7 Wartung / Instandhaltung
Tägliche Wartung
Zur täglichen Wartung sind vom zuständigen Bediener die folgenden Schritte durchzuführen:
1. Entfernen Sie vom Werkzeug Staub, Feuchtigkeit und andere Rückstände mit einer sauberen,
weichen Bürste oder einem fusselfreien Tuch. Verwenden Sie keine harten oder abschleifenden
Mittel, mit denen das Werkzeug beschädigt werden könnte.
2. Stellen Sie sicher, dass die Befestigungsstifte eingesetzt und durch Sicherungsscheiben gehalten
werden.
3. Versehen Sie alle Stifte, Drehpunkte und Lageroberflächen mit einem dünnen Ölfilm eines guten SAE
20 Motoröls. Ölen Sie aber nicht übermäßig.
4. Wird die Handzange nicht benötigt, dann schließen Sie die Zangengriffe und lagern die Zange sauber
und trocken.
Periodische Überprüfung
Eine Überprüfung der Crimpzange sollte durch entsprechend qualifiziertes Personal regelmäßig (je nach
Nutzung) durchgeführt und aufgezeichnet werden.
1. Entfernen Sie jegliche Schmiermittel und Rückstände, indem Sie die Handzange (Griffe teilweise
geschlossen) in ein Fett-Lösemittel eintauchen, das Farbe und Kunststoffe nicht angreift.

Page 10 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
2. Stellen Sie sicher, dass die Befestigungsstifte eingesetzt und durch Sicherungsscheiben gehalten
werden.
3. Schließen Sie die Zangengriffe bis der Ratschenmechanismus auslöst bzw. öffnet, und lassen Sie die
Zangengriffe frei öffnen. Öffnen die Griffe nicht schnell und vollständig, dann ist die Feder des
Crimpkopfes beschädigt und muss ersetzt werden.
4. Überprüfen Sie die Zange auf Abnutzung und Beschädigung, insbesondere im Bereich der
Crimpbacken und Drehpunkte.

Page 11 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
Table of contents
1 Using the operating manual........................................................................................... 12
2 Basic safety instructions............................................................................................... 12
2.1 Responsibilities..............................................................................................................12
2.2 Notes on setting up and operating the tool.................................................................. 12
2.3 Notes on service and maintenance............................................................................... 13
3 Intended use...................................................................................................................13
4 Description of the hand tool.......................................................................................... 14
5 Crimping procedure.......................................................................................................15
6 Crimp height inspection.................................................................................................16
7 Maintenance / Servicing.................................................................................................17

Page 12 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
1 Using the operating manual
The operating manual must be constantly within reach of the tool.
Each person entrusted with the job of operating the tool must be familiar with the operating manual and
strictly observe the instructions therein.
Tyco Electronics decline to accept any liability for damages that are incurred due to the fact that the
instructions on the tool or in the operating manual have been disregarded.
The user is responsible for supplementing the operating manual with any instructions resulting from
current national regulations for accident prevention and protection of the environment.
2 Basic safety instructions
The tool has been constructed according to state-of-the-art technology and the acknowledged technical
safety regulations.
When carrying out jobs such as installation, commissioning, set-up, operation, changing the conditions of
use and the mode of operation or carrying out maintenance and service jobs, it is important to observe
the procedures for switching off the tool described in the operating manual.
RoHS information
Information on the presence and location of any substances subject to RoHS (Restriction on Hazardous
Substances) can be found at the following website:
http://www.tycoelectronics.com/customersupport/rohssupportcenter/
Click on “Find Compliance Status…” and enter equipment part number.
2.1 Responsibilities
The tool may only be operated by suitably trained and authorized personnel.
The user must clearly define and observe the responsibilities of the personnel for operation, set-up,
maintenance and service.
It is particularly important to define who is responsible for work on the electrical and pneumatic
equipment. Such work should only be carried out by specially trained staff.
Should the user make any changes to the tool without consulting the manufacturers or the suppliers, the
latter will not be liable for any damage that may result.
2.2 Notes on setting up and operating the tool
The tool may only be set up and operated in perfect technical condition, observing all the safety
regulations and considering any possible dangers. Before commissioning the tool, it is always important
to check whether all safety devices, especially the safety covers, are installed and are functioning
correctly.
Safety covers may only be removed when the tool is not in operation and has been disconnected from the
electricity supply. The housing and the covers in particular may only be removed by specially trained
personnel.
!!! Attention !!!
Touching live parts can cause danger of electrocution with fatal consequences!

Page 13 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
If you suspect that the tool cannot be operated safely, it must be switched off and secured against anyone
accidentally switching it on.
The tool may only be used for the purpose specified in the operating manual.
The manufacturers and suppliers will not be liable for any damages which may result due to the tool being
used for a purpose other than that for which it was intended. This is done entirely at the user’s own risk.
2.3 Notes on service and maintenance
It is absolutely essential that tool and equipment parts on which maintenance or service jobs have to be
carried out are disconnected from the electricity supply, unless anything to the contrary is stated in the
operating manual.
The disconnected parts must first be checked to ensure that they no longer carry any current; then they
must be earthed and short-circuited. Adjacent parts carrying current must be insulated.
The electrical equipment of the tool must be checked regularly, faults such as loose connections or
scorched cables must be removed immediately.
If it should be necessary to carry out work on parts which carry current, it is important to engage the
assistance of a second person who, in cases of emergency, can operate the emergency stop or the main
switch or can cut off the electricity supply to the tool. Only insulated tools should be used!
3 Intended use
The CERTI-LOK hand tools PN 734202-1/-2/-3 apply the following crimp contact types according to their
Tyco Electronics application specifications:
Contact type PN Application specification
Mini-UMNL 170364 / 170366 114-5050
AMP-DUAC 106529 / 794577 / 106528 / 794579 114-19048
Note:
Dimensions on this sheet are in millimetres [mm]. Figures and illustrations are not drawn to scale. The
handling is shown on the example of the hand tool PN 734202-1 and the Mini-UMNL pin contact PN
170364-1 only.
Application Notes:
Cumulative Trauma Disorders can result from a prolonged use of manually powered hand tools. Tyco
Electronics hand tools are intended for occasional use and low volume applications. For extended use or
production operations Tyco Electronics offers a wide selection of powered application equipment.
Note:
The tool is to be used only and exclusively for the purpose described!

Page 14 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
Crimp Hand Tool Contact Size [mm²] Wire- ø [mm] Strip length [mm]
0-0734202-1 170364 0,30-0,56 1,5-2,0
Mini-UMNL 170366 0,75-0,90 2,1-2,4
0-0734202-2 106529 0,30-0,56 1,5-2,0
AMP-DUAC 794577 0,82 2,1-2,4
0-0734202-3 106528 0,12-0,22 1,2-1,6
AMP-DUAC 794579 0,30-0,35 1,5-1,75 3,0
3,0
3,0
Table 1
4 Description of the hand tool
The CERTI-LOK crimp hand tools consist in essence of a crimping head, two movable handles, and an
emergency ratchet release. They ensure the performance of a complete crimping cycle with help of a
predefined ratchet mechanism. To assure the maximum electrical and tensile performance the ratchet
should never be readjusted! In the case of a malfunction the handles may be opened at any time using
the emergency ratchet release.
Figure 1 Figure 2
1 Front of tool 5 Anvil
2 Back of tool 6 Crimper
3 Movable handles 7 Wire size marking
4 Emergency release ratchet
7 65
1
3
2
4

Page 15 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
5 Crimping procedure
Note:
Initially, the crimp height and crimp widths should be verified as specified and described below before
processing the desired contacts and wire sizes.
Select a wire size and insulation diameter from table 1. Strip the wire to the specified length taking care
not to bend or to damage the wire strands. Choose the according contact and identify the appropriate
crimp section according to the wire size marking on the crimping head.
Proceed as follows:
1. The tool is held so that the front of the tool faces the operator. The tool handles are squeezed until the
ratchet releases and opened fully.
2. Now the contact is placed from the back side of the tool into the crimping area. Thereby the insulation
flanks of the contact should be held against the contact/wire stop (see figure 3 and 4).
Figure 3 Figure 4
3. The contact is held in position and the tool handles squeezed together until the ratchet engages
sufficiently into the first detent so the contact is located in the tool. Make sure the contact is not
deformed (see figure 5).
Figure 5

Page 16 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
4. Now the stripped wire is inserted into the contact wire barrel (see figure 6).
Figure 6
5. The wire is held in place and the tool handles are squeezed together until the ratchet releases. Allow
the tool handles to open fully and remove the crimped contact (see figure 7).
Figure 7
6. At last the crimp height and crimp width of the contacts is checked as described in chapter 6.
6 Crimp height inspection
The crimp height inspection requires the use of a micrometer. Tyco Electronics recommends the use of a
micrometer with modified anvil PN 547203-1.
The crimp height of the wire and insulation barrel is measured as shown in figure 8 and compared with
the values of table 2.
NOTE:
Processing and inspection of the contacts should be carried out additionally to the according Tyco
Electronics application specifications!

Page 17 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
A (±0,05) B
0-0734202-1 0,56 0,30-0,56 0,77 2,45
Mini-UMNL
0,9 0,75-0,90 1,01 2,65
0-0734202-2 0,56 0,30-0,56 0,8 2,45
AMP DUAC
0,82 0,82 1,05 2,65
0-0734202-3 0,22 0,12-0,22 0,67 1,8
AMP DUAC
0,35 0,30-0,35 0,75 1,9
Crimp hand tool Crimp section (wire
size marking)
Wire size max.
[mm²]
Crimp height
Table 2
7 Maintenance / Servicing
Daily maintenance
Tyco Electronics recommends that operators of the tool are made aware of and responsible for the
following steps of daily maintenance:
1. Remove dust, moisture, and any other contaminants from the tool with a clean and soft brush, or a
clean and soft lint-free cloth. Do NOT use hard or abrasive objects that could damage the tool.
2. Make sure that the retaining pins are in place and that they are secured with the retaining plates.
3. All pins, pivot points, and bearing surfaces should be protected with a thin coat of any good SAE No.
20 motor oil. Do not oil excessively.
4. When the tool is not in use, keep the handles closed to prevent objects from becoming lodged in the
crimping jaws. Store the tool in a clean and dry area.
Periodic Inspection
Regular inspections of the tool should be performed by quality control personnel. A record of scheduled
inspections should remain with the tool or be supplied to supervisory personnel responsible for the tool.
Inspection frequency should be based upon amount of usage, working conditions, operator training and
skill and established company standards.
1. Remove all lubrication and accumulated film by immersing the tool (handles partially closed) in a
suitable commercial degreaser that will not affect paint or plastic material.

Page 18 / 18 ECOC: EGC0 ; LOC: AI
PN 1-744014-2 411-18499 Rev.A
2. Make sure that the retaining pins are in place and secured with retaining plates.
3. Close the tool handles until the ratchet releases and then allow them to open freely. If they do not
open quickly and fully, the spring of the crimping head is defective and must be replaced.
4. Inspect the tool frame for wear or damage, paying particular attention to the tool jaws and pivot points.
