U-Line H-173 User manual

PAGE 1 OF 12 0423
FOOT-OPERATED
IMPULSE SEALERS
1-800-295-5510
uline.com
H-86, H-87, H-89
H-173, H-174, H-204
PARTS
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Replacement Parts Included
Heating Element x 2
Heating Element Fuse x 1
Fuse
Holder Power
Switch
Power Supply Cord
Standing Tube
Pedal Base
Foot
Pedal
Pressing Lip
Pressing Plate For
Refractory Cloth
Working
Plate
Level Plate
Adjustable
Tension Rod
Transformer
Sealing Light
Timer Setting
Knob
Sealing Press
Plate
Sealer
Body
Lock Washer x 4 Wing Nut x 4
M10 Nut x 4 Flat Washer x 8
Short Bolt x 4Long Bolt x 4
Hardware Kit

PAGE 2 OF 12 0423
ASSEMBLY
1. Insert standing tube into pedal base and connect with short bolt.
(See Figure 1)
2. With four long bolts, lock washers and nuts, connect body to standing
tube. (See Figure 2)
3. Attach tension rod to puller located under base. Attach to foot
pedal. (See Figure 3)
4. Connect level plate to body. Attach working plate to bracket using
two short bolts, four flat washers and two wing nuts. (See Figures 4-5)
NOTE: When attaching level plate, leave enough space
between body and top of bolts working plate can be
attached easily.
Figure1
Figure3
Figure4
Figure2
Figure5

PAGE 3 OF 12 0423
OPERATION
1. Plug in the sealer. Set the power switch to "on".
2. Adjust the timer to the minimum setting necessary for poly bag thickness.
3. Insert poly bag between pressing lips. Press the foot pedal to begin
sealing. (See Figure 6)
4. When the light turns off, sealing is complete. Wait one to two seconds to
allow the seal to cool, then release the foot pedal.
NOTE: Timer automatically controls sealing time.
NOTE: It is normal to leave the unit plugged in and turned on
between seals. Power is only used during sealing.
Figure 6
SPECIFICATIONS
MODEL H-86 H-87 H-89
Impulse Power 520 W 380 W 454 W
Seal Width 2 mm 2 mm 2 mm
Max. Seal Length 24" 12" 18"
Max. Seal Thickness 16 Mil 16 Mil 16 Mil
Heat Time ~0.2–1.7 sec. ~0.2–1.7 sec. ~0.2–1.7 sec.
Weight 75 lbs. 51 lbs. 62 lbs.
Dimensions 27.75 x 15.75 x 35.5" 15 x 13.75 x 35.5" 21.25 x 15 x 35.5"

PAGE 4 OF 12 0423
MODEL H-86 H-87 H-89
REPAIR KIT H-204 H-173 H-174
REPLACING TEFLON ROLL
1. Turn off power and unplug sealer.
2. Remove pressing plate and loosen teflon clips.
(See Figure 7)
3. Cut off a new section of teflon tape. Replace
pressing plate and tape.
4. Adjust teflon screw to tighten teflon roll. (See Figure 8)
5. Tighten teflon clips.
REPLACING HEATING ELEMENT
1. Turn off power and unplug sealer. Release teflon clips.
2. Remove screws to release heating element.
3. Remove old heating element and replace with the
new one.
4. Reattach and tighten the teflon tape.
ADDITIONAL INFORMATION
• Always keep the sealing platform clean. Remove
any residue (typically overheated plastic) from the
teflon barrier tape.
• Clean the sealing platform with a dry cloth. Do not
use water or solvents.
• A short circuit will occur if the bottom teflon tape
strip wears out. Each time you replace the heating
element or the top teflon tape, check the bottom
teflon tape for wear or damage.
• Only use Uline replacement parts.
• A worn rubber pressure pad (under the handle) will
influence the quality of the seal. The rubber pad
should be periodically checked for uneven wear.
• Potential risks of fire, electric shock, or injury to
persons are capable of occurring due to use of the
product. User is cautioned to place the product so it
is not likely that the product will be overturned.
• Eliminate the potential risks of electric shock during
the replacement of a lamp or cleaning of the
product by disconnecting the power supply cord.
• Close supervision is required when this product is
used near children.
REPLACEMENT PARTS
Figure 7
Teflon
Clips
Pressing
Plate
Figure 8
Teflon
Screw
Pressing
Plate
Teflon
Tape
Heating
Element
Teflon
Clip
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0423
SELLADORAS DE IMPULSO
DE PEDAL
800-295-5510
uline.mx
H-86, H-87, H-89
H-173, H-174, H-204
Luz de Sellado
Soporte para
Fusible Interruptor de
Encendido
Reborde de Presión
Placa de Presión para
Textil Refractario
Placa de
Trabajo
Placa de Nivel
Cuerpo
de la
Selladora
Perilla de
Configuración
del
Temporizador
4 Rondanas
de Seguridad 4 Tuercas
Mariposa
4 Tuercas M10 8 Rondanas Planas
4 Pernos Cortos4 Pernos Largos
Kit de Tornillería
Partes de Repuesto Incluidas
2 Resistencias
1 Fusible de la Resistencia
Pedal
Varilla de Tensión
Ajustable
Cable Eléctrico
Tubo Vertical
Base del Pedal
Transformador
Placa de Sellado
de Presión
PARTES

PAGE 6 OF 12 0423
ENSAMBLE
1. Inserte el tubo vertical en la base del pedal y conéctelos con un
perno corto. (Vea Diagrama 1)
2. Con cuatro pernos largos, rondanas de seguridad y tuercas, conecte
el cuerpo al tubo vertical. (Vea Diagrama 2)
3. Fije la varilla de tensión al extractor ubicado debajo de la base.
Fije al pedal. (Vea Diagrama 3)
4. Conecte la placa de nivel al cuerpo. Fije la placa de trabajo al
soporte usando dos pernos cortos, cuatro rondanas planas y dos
tuercas mariposa. (Vea Diagramas 4-5)
NOTA: Cuando coloque la placa de nivel, deje suficiente
espacio entre el cuerpo y la parte superior de los pernos, la
placa de trabajo se puede colocar fácilmente.
Diagrama 1
Diagrama 5
Diagrama 3
Diagrama 2
Diagrama 4

PAGE 7 OF 12 0423
FUNCIONAMIENTO
1. Enchufe la selladora. Ponga el interruptor de encendido en la posición
"on"(encendido).
2. Ajuste el temporizador a la configuración mínima necesaria para el grosor
de la bolsa de polietileno.
3. Inserte la bolsa de polietileno entre los rebordes de presión. Presione el
pedal para comenzar el sellado. (Vea Diagrama 6)
4. Cuando la luz se apague, terminó de sellar. Espere de uno a dos
segundos para permitir que el sello se enfríe y luego suelte el pedal.
NOTA: El temporizador controla automáticamente el tiempo de
sellado.
NOTA: Es normal dejar la unidad enchufada y encenderla entre
selladas. La energía solo se usa durante el sellado.
Diagrama 6
ESPECIFICACIONES
MODELO H-86 H-87 H-89
Energía de Impulso 520 W 380 W 454 W
Ancho del Sello 2 mm 2 mm 2 mm
Largo Máximo del Sello 600 mm (24") 300 mm (12") 450 mm (18")
Grosor Máximo del Sello Grosor 16 Mil Grosor 16 Mil Grosor 16 Mil
Tiempo de Calentamiento ~0.2–1.7 seg. ~0.2–1.7 seg. ~0.2–1.7 seg.
Peso 34 kg (75 lbs.) 23.1 kg (51 lbs.) 28.1 kg (62 lbs.)
Dimensiones 70.5x40x90.2cm
(27.75x15.75x35.5")
38.1 x 34.9 x 90.2 cm
(15 x 13.75 x 35.5")
54 x 38.1 x 90.2 cm
(21.25 x 15 x 35.5")

PAGE 8 OF 12 0423
INFORMACIÓN ADICIONAL
• Mantenga siempre la plataforma de sellado limpia.
Elimine cualquier residuo (generalmente se trata de
plástico sobrecalentado) de la barrera de cinta de
teflón.
• Limpie la plataforma de sellado con un paño seco.
No use agua ni solventes.
• Si la tira de cinta de teflón inferior se desgasta,
podría ocurrir un cortocircuito. Cada vez que
cambie la resistencia o la cinta de teflón superior,
compruebe si la cinta de teflón inferior no está
dañada o desgastada.
• Utilice solo partes de repuesto de Uline.
• Si la almohadilla de presión de caucho (debajo
del asa) está desgastada, esto afectará la calidad
del sello. La almohadilla de caucho deberá
revisarse periódicamente para comprobar si está
desgastada.
• Al utilizar este producto pueden presentarse riesgos
potenciales de incendio, descarga eléctrica o
lesiones personales. Se advierte al usuario colocar
este producto donde no haya riesgo de volcadura.
• Elimine los riesgos potenciales de descarga
eléctrica durante el reemplazo de la lámpara o
limpieza del producto desconectando el cable de
energía.
• Se requiere estrecha vigilancia cuando este
producto se use cerca de niños.
MODELO H-86 H-87 H-89
KIT DE REPARACIONES H-204 H-173 H-174
CAMBIO DEL ROLLO DE TEFLÓN
1. Apague y desenchufe la selladora.
2. Quite la placa de presión y afloje los clips de teflón.
(Vea Diagrama 7)
3. Corte una nueva sección de cinta de Teflón. Vuelva
a colocar la placa de presión y la cinta.
4. Ajuste el tornillo de teflón para apretar el rollo de
teflón. (Vea Diagrama 8)
5. Apriete los clips de teflón.
CAMBIO DE LA RESISTENCIA
1. Apague y desenchufe la selladora. Quite los clips de
Teflón.
2. Quite los tornillos para liberar la resistencia.
3. Quite la resistencia usada y reemplácela con una nueva.
4. Vuelva a colocar y apriete la cinta de Teflón.
PARTES DE REPUESTO
Diagrama 7
Clips de
Teflón
Placa de
Presión
Diagrama 8
Tornillo de
Teflón
Placa de
Presión
Cinta de
Teflón
Resistencia
Clip de
Teflón
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0423
SCELLEUSES PAR IMPULSION
MANŒUVRÉES AU PIED
1-800-295-5510
uline.ca
H-86, H-87, H-89
H-173, H-174, H-204
Pédale
Tige de tension
réglable
Rondelle de blocage x 4 Écrou à oreilles x 4
Écrou (M10) x 4 Rondelle plate x 8
Matériel de fixation
Éléments chauffants x 2
Pièces de rechange incluses
Fusible de l'élément
chauffant x 1
Corps
de la
scelleuse
Lèvre de pression
Plaque de pression
pour tissu réfractaire
Plaque
de travail
Support fixe de la
plaque de travail
Cordon d'alimentation
électrique
Tube de support
Base de la pédale
Transformateur
Bouton de
réglage de
minuterie
Plaque de
pression de
scellage
Lampe de
scellage
Porte-
fusible
Interrupteur
d'alimentation
PIÈCES
Boulon court x 4Boulon long x 4

PAGE 10 OF 12 0423
ASSEMBLAGE
1. Insérez le tube de support dans la base de la pédale et fixez avec
un boulon court. (Voir Figure 1)
2. À l'aide de quatre boulons longs, rondelles de blocage et écrous, fixez
le corps au tube de support. (Voir Figure 2)
3. Raccordez la tige de tension au dispositif de traction situé sous la
base. Fixez-la à la pédale. (Voir Figure 3)
4. Reliez la plaque de niveau au corps de la machine. Fixez la
plaque de travail au support à l'aide de deux boulons courts, de
quatre rondelles plates et de deux écrous à oreilles.
(Voir Figures 4 et 5)
REMARQUE : En fixant la plaque de niveau, laissez
suffisamment d'espace entre le corps et le haut des boulons
pour que la plaque s'installe facilement.
Figure1
Figure3
Figure4
Figure2
Figure5

PAGE 11 OF 12 0423
FONCTIONNEMENT
1. Branchez la scelleuse. Placez l'interrupteur d'alimentation en position "on".
2. Réglez la minuterie à la valeur minimale nécessaire par rapport à
l'épaisseur du sac en polyéthylène.
3. Insérez le sac en polyéthylène entre les lèvres de pression. Appuyez sur la
pédale pour commencer le scellage. (Voir Figure6)
4. Lorsque la lumière s'éteint, le scellage est terminé. Attendez unà
deuxsecondes pour permettre au joint de refroidir, puis relâchez la
pédale.
REMARQUE : La minuterie contrôle automatiquement le temps de
scellage.
REMARQUE : Il est tout à fait normal de laisser l'appareil branché et
allumé en permanence entre les périodes intermittentes de scellage.
Le courant n'est utilisé que pendant le scellage.
Figure6
SPÉCIFICATIONS
MODÈLE H-86 H-87 H-89
Puissance de l'impulsion 520 W 380 W 454 W
Largeurd'étanchéité 2 mm 2 mm 2 mm
Longueur maximale
d'étanchéité 600mm (24po) 300mm (12po) 450mm (18po)
Épaisseur maximale
d'étanchéité 16 mil 16 mil 16 mil
Temps de chauffe ~ 0,2 à 1,7 s ~ 0,2 à 1,7 s ~ 0,2 à 1,7 s
Poids 34 kg (75 lb) 23,1 kg (51 lb) 28,1 kg (62 lb)
Dimensions 70,5x40x90,2cm
(27,75x15,75x35,5po)
38,1 x 34,9 x 90,2 cm
(15 x 13,75 x 35,5 po)
54 x 38,1 x 90,2 cm
(21,25 x 15 x 35,5 po)

PAGE 12 OF 12 0423
RENSEIGNEMENTS COMPLÉMENTAIRES
• Gardez toujours la plateforme de scellage propre.
Enlevez tout résidu (généralement le plastique
surchauffé) du ruban de délimitation en Teflon.
• Nettoyez la plateforme de scellage à l'aide d'un
chiffon sec. N'utilisez pas d'eau ou de solvants.
• Un court-circuit se produira si la bande de ruban
en Teflon inférieure est usée. Chaque fois que vous
remplacez l'élément chauffant ou le ruban en Teflon
supérieur, vérifiez si la bande de ruban en Teflon
inférieure est usée ou endommagée.
• N'utilisez que les pièces de rechange de Uline.
• Un tampon de pression en caoutchouc usé (sous
la poignée) influera sur la qualité de scellage.
Le tampon en caoutchouc doit être vérifié
régulièrement pour éviter une usure irrégulière.
• L'utilisation de l'appareil pourrait entraîner
d'éventuels risques d'incendie, de choc électrique,
ou de blessures corporelles. L'utilisateur doit s'assurer
de placer l'appareil dans un endroit où il ne risque
pas d'être renversé.
• Éliminez tout risque de choc électrique lors du
remplacement d'une lampe ou du nettoyage de
l'appareil en débranchant le cordon d'alimentation.
• Une surveillance étroite est nécessaire lorsque cet
appareil est utilisé à proximité d'enfants.
MODÈLE H-86 H-87 H-89
TROUSSE DE RÉPARATION H-204 H -173 H -174
REMPLACEMENT DU ROULEAU EN TEFLON
1. Coupez l'alimentation et débranchez la scelleuse.
2. Retirez la plaque de pression et desserrez les
attaches de Teflon. (Voir Figure 7)
3. Coupez une nouvelle section de ruban en Teflon.
Replacez la plaque de pression et le ruban.
4. Réglez la vis de Teflon pour serrer le rouleau en
Teflon. (Voir Figure8)
5. Serrez les attaches de Teflon.
REMPLACEMENT DE L'ÉLÉMENT CHAUFFANT
1. Coupez l'alimentation et débranchez la scelleuse.
Desserrez les attaches de Teflon.
2. Retirez les vis pour dégager l'élément chauffant.
3. Retirez l'ancien élément chauffant et remplacez-le
par un nouveau.
4. Fixez de nouveau et serrez le ruban en Teflon.
PIÈCES DE RECHANGE

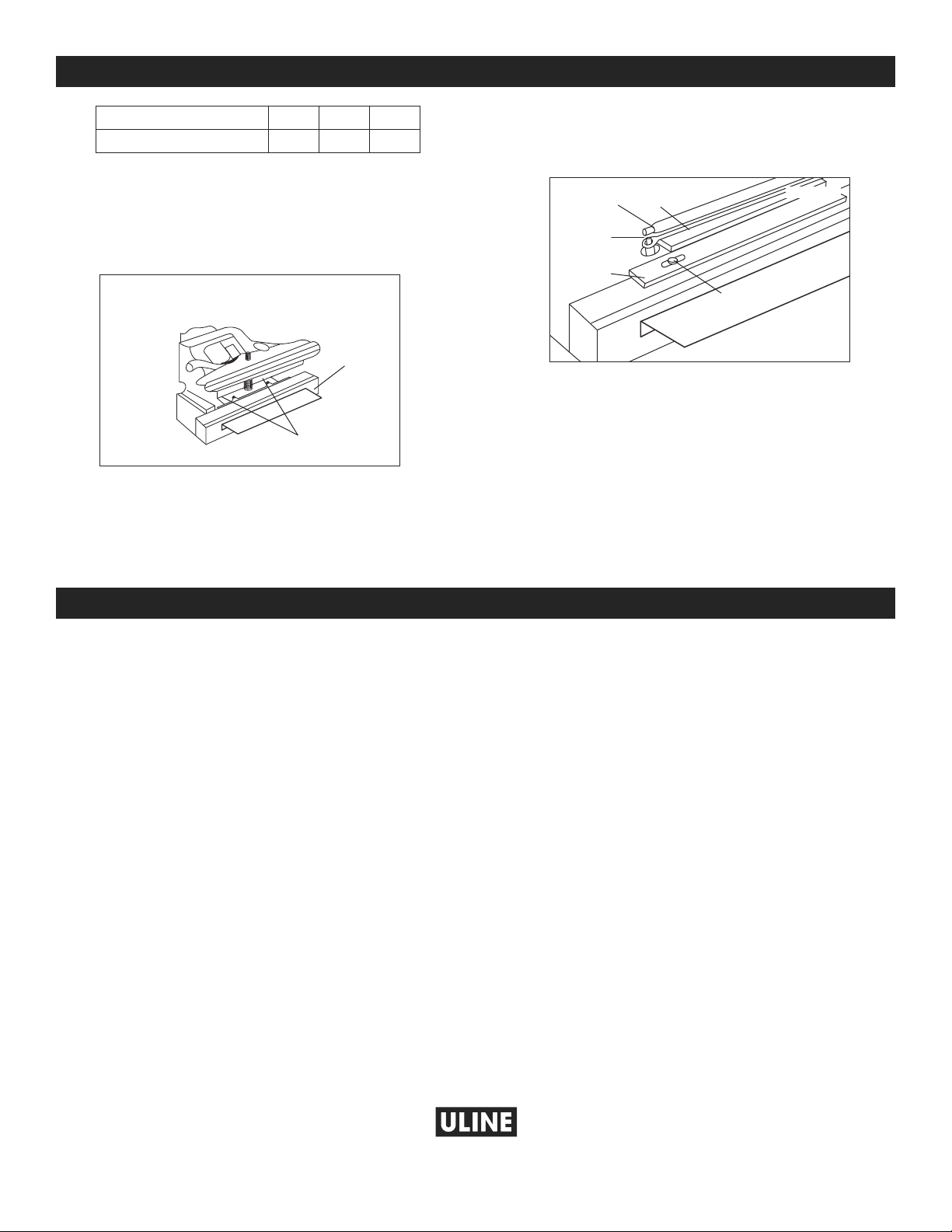

Figure7
Attaches de Teflon
Plaque de
pression
Figure8
Vis de
Teflon
Plaque de
pression
Ruban en
Teflon
Élément
chauffant
Attache de
Teflon
1
-800-295-551
0
uline.ca
