U-Line H-5548 User manual

PAGE 1 OF 12 0321 IH-5548
1-800-295-5510
uline.com
H-5548, H-5549
H-7586
THREE TIER LOCKERS −
3 WIDE
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
TOOLS NEEDED
8mm Wrench (included)
3/8" Wrench (included)
Phillips Screwdriver
(included)
CAUTION! Some parts may have sharp
edges. Take care when handling to
avoid injury. For your safety, wear work
gloves when assembling.

PAGE 2 OF 12 0321 IH-5548

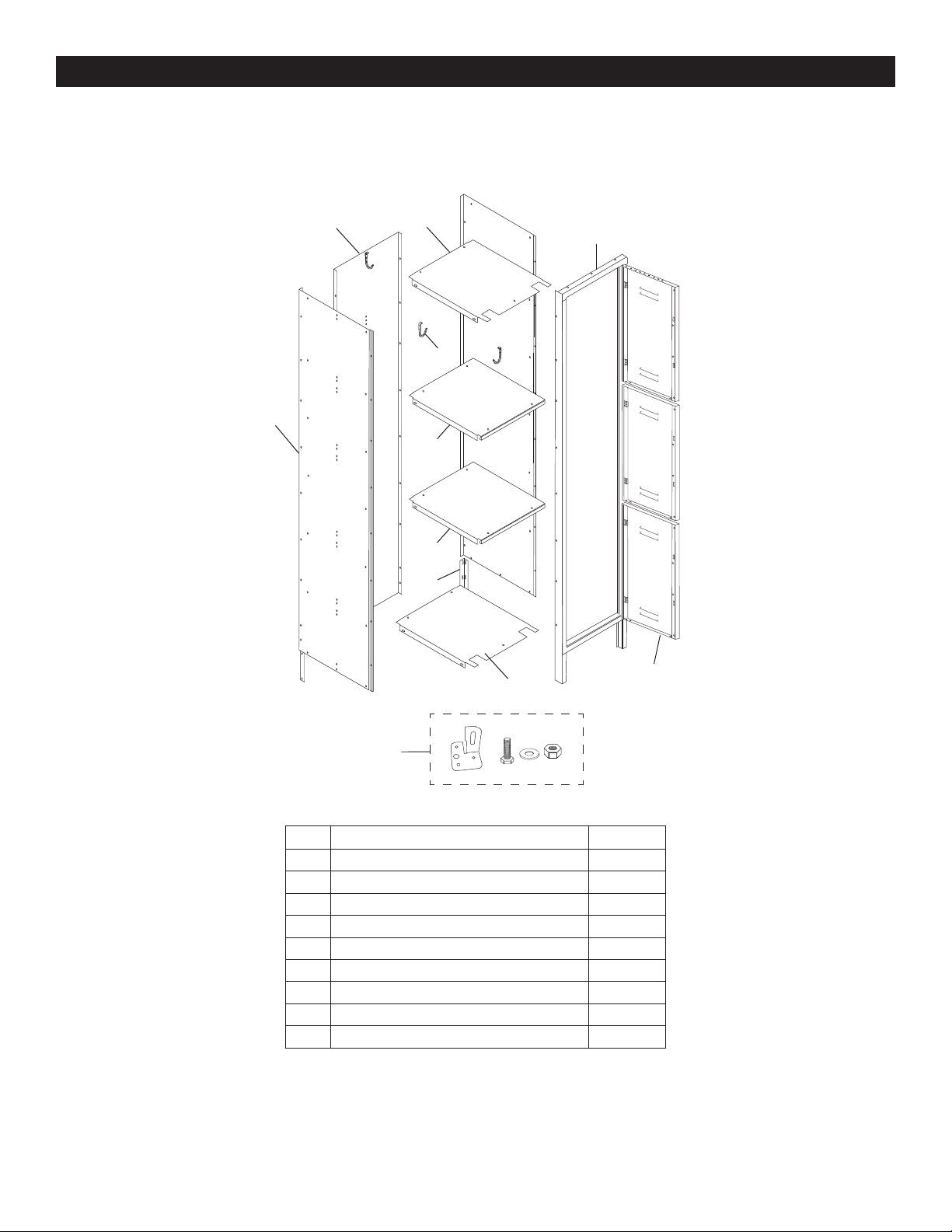

PARTS
PRIMARY ASSEMBLY
#DESCRIPTION QTY.
1Back 3
2Side 4
3 Rear Leg 2
4Top/Bottom Shelves 6
5Shelf 6
6 Single Coat Hook 27
7Locker Door 9
8 Door Frame Assembly 3
9 Leveling Foot with Hardware 4
8
7
2
14
4
9
6
5
5
3

PAGE 3 OF 12 0321 IH-5548
ASSEMBLING MAIN PANELS
NOTE: Do not tighten bolts until unit is
completely assembled.
1. Place back (1) on a protected flat surface so that
the flanges face upward.
2. Bolt side (2) to back (1) so that side flange fits
around back (use 8 bolts and nuts – nuts to the
inside). Do not use bottom two holes; these will be
used for attaching legs in step 8. (See Figure 1)
3. Next, bolt top shelf (4) and bottom shelf (4) to back
and left side panel (use 4 bolts and nuts each). Bolt
shelves (5) to left side panel (use 2 bolts and nuts
each). Bolt an interior side and back panel to the
flange on the back of the first locker in ten places.
(See Figure 2)
4. Next, attach a top and bottom shelf to the first
interior side and back. Bolt shelves to the first interior
side. These will share bolts with the parts on either
side as shown in inset. (See Figure 2)
5. Next, attach another interior side and back panel
to the flange on the back of the second locker.
Then attach remaining shelves to the interior side.
Attach top and bottom shelf to the back.
(See Figure 2)
6. Bolt remaining side to the back so that side flange
fits around back. Attach side to shelves. (See Figure 3)
7. Attach coat hooks (6) to each locker's left and right
side and back panel. (See Figure 3)
NOTE: Hooks on interior sides will share bolts
and nuts with hooks in the locker next to it.
ASSEMBLY
Figure 1
Figure 2
Figure 3
Bottom End of Locker
1
2
First
Locker
Interior
Sides
4
1
45
2
6

PAGE 4 OF 12 0321 IH-5548

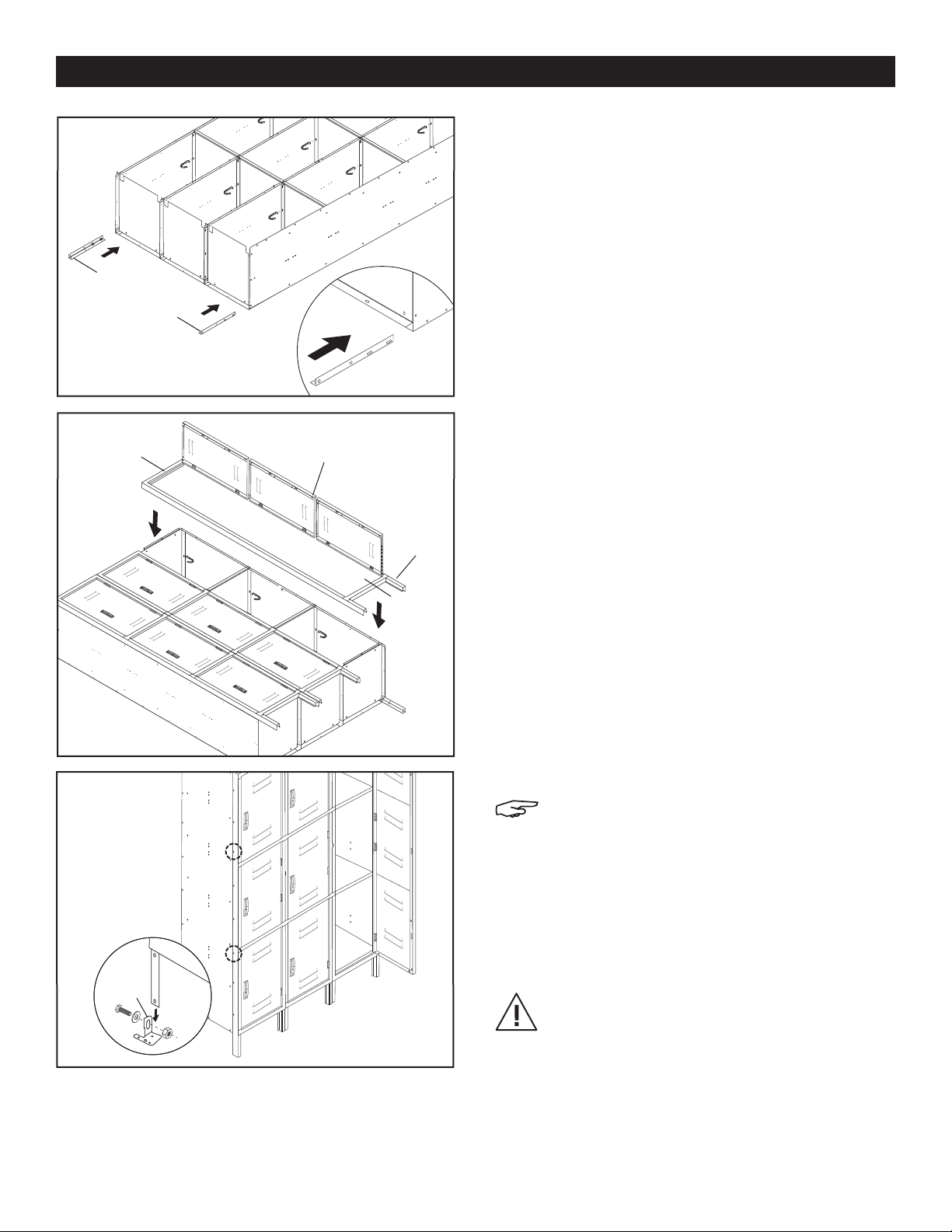

8. Insert rear legs (3) into corners between the bottom
and the side. Bolt leg to side using two bolts and
nuts per leg. (See Figure 4)
9. Place door and frame assembly (7 and 8) over the
locker body. Make certain body sides are inside
the frame and not between the frame. Attach top
to frame header and bottom to frame sill (one
bolt each). Finish by attaching door and frame
assembly to the sides of the locker body (bolts will
be shared with the door and frame on either side).
(See Figure 5) If joining a 3-wide unit beside another
unit skip to JOINING UNITS TOGETHER below.
10. With two people, being careful not to put all the
weight on the rear legs, stand unit upright and
place in desired location. Check and tighten all
permanent bolts. (See Figure 6)
JOINING UNITS TOGETHER
1. If joining a 3-wide unit beside another unit,
temporarily install a bolt and nut into the third and
sixth holes down from the top of the outer frame(s)
that will be joined to the adjacent locker frame(s).
(See Figure 6)
2. With two people, being careful not to put all the
weight on the rear legs, stand units upright and
place in desired location. Remove bolts placed
temporarily. Using those bolts, bolt adjacent units
together through frames. Check and tighten all
bolts.
NOTE: If the bolts placed temporarily are not
removed before the frames are joined side by
side, the frames will have a 1/8"gap between
them.
SECURING UNITS
1. Anchor units to wall or floor. Units are not intended
to stand free and may topple if not secured. (Units
standing back to back should be bolted together.)
CAUTION! Care must be taken to assure
that lockers are set plumb and true before
anchoring.
2. Use supplied leveling feet and hardware (9) to level
the unit. (See Figure 6)
Figure 5
ASSEMBLY CONTINUED
Figure 6
Figure 4
3
3
Frame
Header
Frame
Sill
7
8
9

PAGE 5 OF 12 0321 IH-5548
H-5548, H-5549
H-7586 800-295-5510
uline.mx
LOCKER DE TRES
PUERTAS − 3 DE ANCHO
HERRAMIENTAS NECESARIAS
Llave de 8mm (incluida)
Llave de 3/8" (incluida)
Desarmador de Cruz
(incluido)
¡PRECAUCIÓN! Algunas partes pueden
tener bordes filosos. Tenga cuidado al
manipularlas para evitar lesiones. Para
su seguridad, use guantes de trabajo
para ensamblar las partes.

PAGE 6 OF 12 0321 IH-5548
8
7
2
14
4
9
6
5
5
3
PARTES
ENSAMBLE PRINCIPAL
#DESCRIPCIÓN CANT.
1Parte Trasera 3
2Lado 4
3Pata Trasera 2
4Repisas Superiores/Inferiores 6
5 Repisa 6
6Gancho Individual para Abrigos 27
7Puerta del Locker 9
8 Ensamble de la Estructura de la Puerta 3
9Pata Niveladora con Herrajes 4

PAGE 7 OF 12 0321 IH-5548
ENSAMBLE DE LOS PANELES PRINCIPALES
NOTA: No apriete los pernos hasta que la
unidad esté completamente ensamblada.
1. Coloque la parte trasera (1) sobre una superficie
plana protegida de manera que las pestañas
queden hacia arriba.
2. Atornille el lado (2) a la parte trasera (1) de manera
que las pestañas laterales encajen en la parte
trasera (use 8 pernos y 8 tuercas, las tuercas hacia
adentro). No use los dos orificios del extremo
inferior, estos se usarán para acoplar las patas en
el paso 8. (Vea Diagrama 1)
3. Luego, atornille la repisa superior (4) y la repisa
inferior (4) al panel posterior y lateral izquierdo (use
4 pernos y 4 tuercas para cada uno). Atornille las
repisas (5) al panel lateral izquierdo (use 2 pernos y
2 tuercas para cada una). Atornille en diez lugares
el lado interior y el panel trasero a la pestaña
trasera del primer locker. (Vea Diagrama 2)
4. Luego, acople una repisa superior y una inferior al
primer lado interior y a la parte trasera. Atornille las
repisas al primer lado interior. Estos compartirán los
pernos con las partes contiguas, como se muestra
en el dibujo. (Vea Diagrama 2)
5. A continuación, sujete otro panel lateral interior
y trasero a la pestaña de la parte trasera del
segundo locker. Luego, sujete las repisas restantes
al lado interior. Sujete las repisas superior e inferior
a la parte trasera. (Vea Diagrama 2)
6. Atornille el lado restante a la parte trasera para
que la pestaña lateral encaje en el soporte trasero.
Sujete el lado a las repisas. (Vea Diagrama 3)
7. Acople los ganchos para abrigos (6) en el lado
derecho e izquierdo de cada locker, y al panel
trasero. (Vea Diagrama 3)
NOTA: Los ganchos en los lados interiores
compartirán los pernos y las tuercas con los
ganchos ubicados en el siguiente locker.
ENSAMBLE
Diagrama 1
Diagrama 2
Diagrama 3
Extremo Inferior del Locker
1
2
Primer
Locker
Lados
Internos
4
1
45
2
6

PAGE 8 OF 12 0321 IH-5548
8. Inserte las patas traseras (3) en las esquinas entre la
parte inferior y la lateral. Atornille la pata al lateral
usando dos pernos y tuercas por pata.
(Vea Diagrama 4)
9. Coloque la puerta y el ensamble del marco (7 y 8)
sobre el cuerpo del locker. Asegúrese de que los
lados del cuerpo se encuentran dentro del marco
y no entre marcos. Acople la parte superior al
dintel de la estructura y la inferior al umbral de la
estructura (con un perno para cada uno). Termine
acoplando la puerta y el ensamble del marco
a los lados del cuerpo del locker (la puerta y el
marco compartirán los pernos en cada lado).
(Vea Diagrama 5) Si está juntando una unidad de 3
de ancho con otra, pase a CÓMO UNIR UNIDADES,
más adelante.
10. Coloque la unidad en posición vertical y en el
lugar deseado con la ayuda de otra persona y
tenga cuidado de no poner todo el peso en las
patas traseras. Revise y apriete todos los pernos
permanentes. (Vea Diagrama 6)
CÓMO UNIR UNIDADES
1. Si va a unir una unidad de 3 de ancho debajo de
otra, instale temporalmente un perno y una tuerca
en el tercer y sexto orificio de los marcos exteriores
(contados desde arriba), que se unirán a los
marcos del locker adyacente. (Vea Diagrama 6)
2. Con la ayuda de otra persona, coloque la unidad
en posición vertical y en el lugar deseado, y
tenga cuidado de no poner todo el peso en
las patas traseras. Quite los pernos que colocó
temporalmente. Usando estos pernos, atornille las
unidades adyacentes a través de los marcos. Revise
y apriete todos los pernos.
NOTA: Si no se quitan los pernos temporales
antes de que los marcos se unan entre sí, existirá
una brecha de 0.3 cm (1/8") entre ellos.
CÓMO ASEGURAR LAS UNIDADES
1. Fije las unidades a la pared o al piso. Las unidades
no están diseñadas para estar sueltas y pueden
caerse si no se aseguran. (Las unidades que se
acoplan por la parte trasera deben atornillarse
entre sí).
¡PRECAUCIÓN! Asegúrese de que los lockers
estén nivelados y derechos antes de anclarlos.
2. Use los herrajes y patas niveladoras suministrados
(9) para nivelar la unidad. (Vea Diagrama 6)
Diagrama 5
CONTINUACIÓN DE ENSAMBLE
Diagrama 6
Dintel de la
Estructura
Umbral
de la
Estructura
7
8
9
Diagrama 4
3
3

PAGE 9 OF 12 0321 IH-5548
1-800-295-5510
uline.ca
H-5548, H-5549
H-7586
CASIER À TROIS RANGÉES –
3 COLONNES
OUTILS REQUIS
Clé 8 mm (inclus)
Clé 3/8 po (inclus)
Tournevis Phillips
(inclus)
MISE EN GARDE! Certaines pièces
peuvent avoir des bords tranchants.
Lorsque vous les manipulez, prenez les
précautions nécessaires pour éviter
toute blessure. Pour votre sécurité,
portez des gants de travail lors du
montage.

PAGE 10 OF 12 0321 IH-5548
8
7
2
14
4
9
6
5
5
3
PIÈCES
ASSEMBLAGE PRIMAIRE
#DESCRIPTION QTÉ
1Panneau arrière 3
2Panneau latéral 4
3Patte arrière 2
4Tablettes supérieure/inférieure 6
5Tablette 6
6Patère simple 27
7 Porte de casier 9
8Ensemble de l'encadrement des portes 3
9Patte de nivellement avec matériel 4

PAGE 11 OF 12 0321 IH-5548
Figure 1
Figure 2
Figure 3
Extrémité inférieure du casier
1
2
Premier
casier
Panneaux latéraux
intérieurs
4
1
45
2
6
ASSEMBLAGE DES PANNEAUX PRINCIPAUX
REMARQUE : Ne serrez pas les boulons avant
que l'unité ne soit complètement assemblée.
1. Placez l'arrière (1) sur une surface plane protégée,
brides vers le haut.
2. Boulonnez le panneau latéral (2) au panneau
arrière (1) de façon à ce que la bride latérale
s'ajuste autour de la partie arrière (utilisez 8 boulons
et écrous, écrous du côté intérieur). N'utilisez pas les
deux trous du bas; ils serviront à fixer les pattes à
l'étape 8. (Voir Figure 1)
3. Ensuite, boulonnez les tablettes supérieure (4)
et inférieure (4) aux panneaux arrière et latéral
gauche (utilisez 4 boulons et écrous pour chacune).
Boulonnez les tablettes (5) au panneau latéral
gauche (utilisez 2 boulons et écrous). À l'aide de
boulons, fixez un panneau latéral intérieur et un
panneau arrière à la bride située à l'arrière du
premier casier, et ce, à dix endroits. (Voir Figure 2)
4. Ensuite, fixez une tablette supérieure et inférieure au
premier panneau latéral intérieur et au panneau
arrière correspondant. Boulonnez les tablettes
au premier panneau latéral intérieur. Celles-ci
partageront des boulons avec les éléments
de chaque côté, comme indiqué dans la vue
détaillée. (Voir Figure 2)
5. Ensuite, fixez encore un autre panneau latéral
intérieur et un panneau arrière à la bride à l'arrière
du deuxième casier. Fixez alors les tablettes
restantes au panneau latéral intérieur. Fixez les
tablettes supérieure et inférieure au panneau
arrière. (Voir Figure 2)
6. Boulonnez le panneau latéral restant au panneau
arrière de façon à ce que la bride latérale s'ajuste
autour de la partie arrière. Fixez le panneau latéral
aux tablettes. (Voir Figure 3)
7. Installez les patères (6) sur chacun des panneaux
latéraux et arrière de chaque casier. (Voir Figure 3)
REMARQUE : Les patères sur les panneaux
intérieurs partagent les boulons et écrous avec
les patères dans le casier connexe.
ASSEMBLAGE

PAGE 12 OF 12 0321 IH-5548
Figure 5
Figure 6
Linteau
de cadre
Seuil de
cadre
7
8
9
8. Insérez les pattes arrière (3) dans les coins entre le
fond et le côté. Boulonnez chaque patte au côté à
l'aide de deux boulons et écrous par patte.
(Voir Figure 4)
9. Placez l'ensemble de l'encadrement des portes (7 et 8)
sur le corps du casier. Assurez-vous que les côtés du
corps sont à l'intérieur de l'encadrement et non pas
insérés dans l'encadrement. Fixez le dessus du casier
au linteau de l'encadrement et le bas du casier au
seuil de l'encadrement (un boulon chacun). Terminez
en fixant l'ensemble de l'encadrement des portes aux
côtés du corps du casier (les boulons seront partagés
entre les portes et les cadres connexes). (Voir Figure 5)
Si vous raccordez une unité de trois éléments à une
autre unité connexe, passez à la section JOINDRE DES
UNITÉS ci-dessous.
10. Avec l'aide d'une deuxième personne, et en prenant
soin de ne pas faire porter l'ensemble du poids sur les
pattes arrière, soulevez l'unité à la verticale et placez-
la à l'endroit voulu. Vérifiez et serrez tous les boulons
permanents. (Voir Figure 6)
JOINDRE DES UNITÉS
1. Si vous raccordez une unité de trois éléments à une
autre unité, installez temporairement un boulon et un
écrou dans le troisième et le sixième trou à partir du
haut du ou des cadres extérieurs qui seront raccordés
au(x) cadre(s) de casier adjacent(s). (Voir Figure 6)
2. Avec l'aide d'une deuxième personne, et en prenant
soin de ne pas faire porter l'ensemble du poids sur
les pattes arrière, soulevez les unités à la verticale et
placez-les à l'endroit voulu. Retirez les boulons installés
provisoirement. Utilisez ces boulons pour boulonner les
unités connexes ensemble par l'entremise des cadres.
Vérifiez et serrez tous les boulons.
REMARQUE : Ne pas enlever les boulons installés
provisoirement avant le raccordement des
cadres produira un jeu de 3,2 mm (1/8 po) entre
chacun d'eux.
ARRIMAGE DES UNITÉS
1. Arrimez les unités au mur ou au plancher. Les unités ne
sont pas destinées à rester sans ancrage et peuvent
se renverser si elles ne sont pas arrimées. (Les unités
dos à dos doivent être boulonnées ensemble.)
MISE EN GARDE! Des précautions doivent être
prises pour s'assurer que les casiers sont bien de
niveau avant l'arrimage.
2. Utilisez les pattes de nivellement et le matériel (9)
fournis pour niveler l'unité et l'arrimer au plancher.
(Voir Figure 6)
ASSEMBLAGE SUITE
Figure 4
3
3
