U-Line H-8173 User manual

PAGE 1 OF 9 0821 IH-8173
1-800-295-5510
uline.com
STAINLESS STEEL
LIFT TABLE
H-8173, H-8174
SPECIFICATIONS H-8173 H -8174
Capacity 660 lbs. 770 lbs.
Height Raised 35" 51"
Height Lowered 11" 13.8"
Table Size 32 x 20 x 2" 36 x 20 x 2"
Total Height 39" 30.3"
Overall Length 37" 42"
Foot Pedal Cycles to Max Height 32 46
Wheel Diameter 5" 5"
Weight 165 lbs. 223 lbs.
Working Volume of Oil Cylinder 164 ml 310 ml
Oil Capacity 250 ml 400 ml
1. Read all instructions carefully before operating the
lift table.
2. DO NOT overload the lift table and always operate
it within the rated load. Overloading will cause
damage to the lift table and the operator.
3. DO NOT stand or sit on the table to work.
4. DO NOT put hands or feet under the table when
lowering.
5. Apply the brakes while loading to prevent the table
from moving.
6. The load must be distributed uniformly across the
whole table.
7. DO NOT load loose or unstable loads onto the table.
8. DO NOT leave the table loaded for extended
periods of time.
9. DO NOT move the truck while lifting.
10. The table should only be used on flat solid surfaces.
11. Make sure not to overload the table when it is in
the raised position. The safety valve only works as
the table is lifted. Overloading in the raised position
may damage the table.
12. When loading and unloading goods in the raised
position, do not drag loads across the table.
This may cause offset loading and the table may
turn over.
13. When maintaining and repairing the table, the
stand bar should be used to support the fork arm in
order to prevent table from falling. There should not
be a load on table while maintaining and repairing
the table.
TECHNICAL INFORMATION
GENERAL INFORMATION
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0821 IH-8173
1. These are folding tables. They can only be operated
if the handle is in the upright position.
2. The foot lever is dismantled when shipped. It must be
attached to lift table before operating.
FOOT LEVER INSTALLATION
Foot lever mounting: insert the foot pedal into the hole
of the square bar. Fix the foot pedal with a
bolt, flat washer a lock washer, and a nut. Tighten the
nut with a wrench.

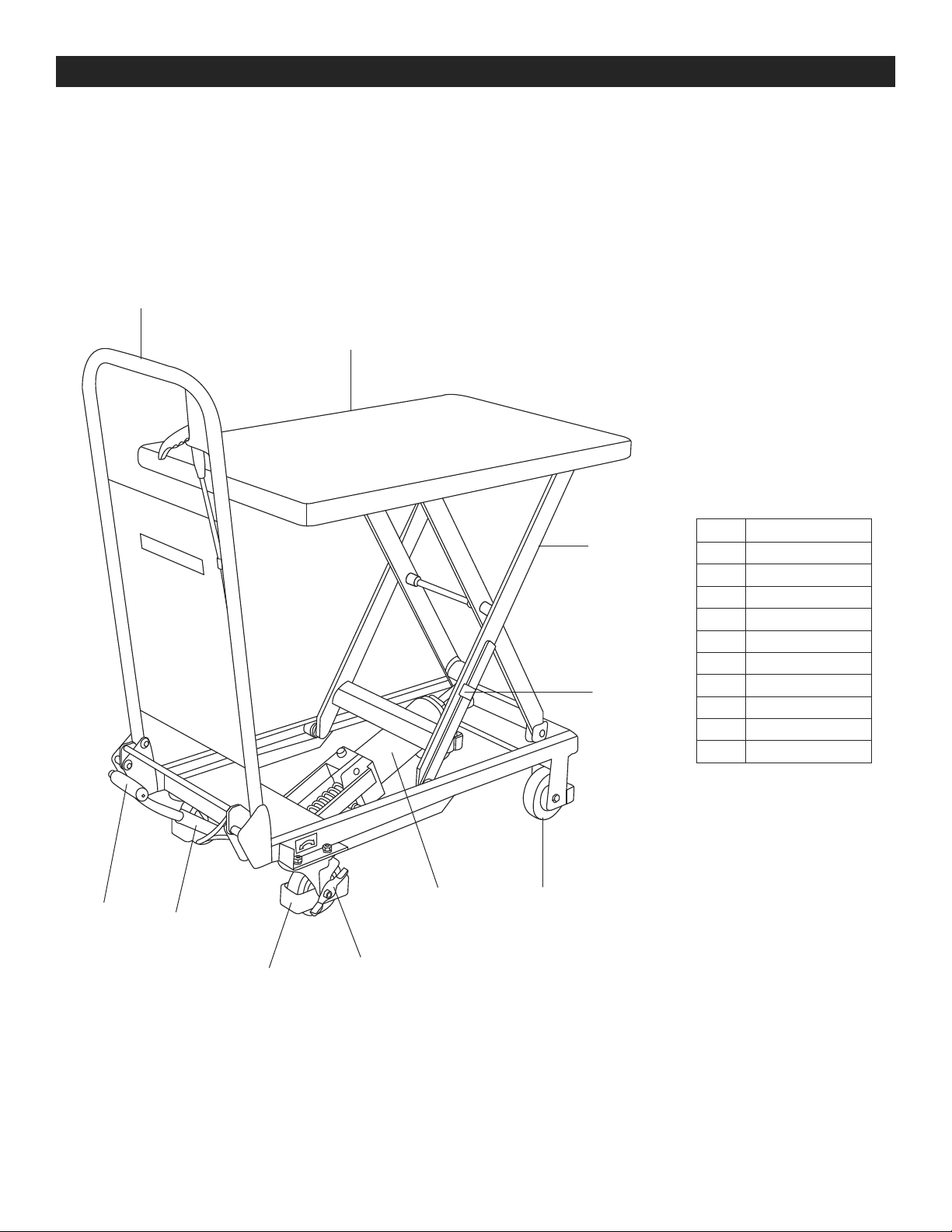

ASSEMBLY
8
1
2
7
5
3
6
4
10
9
#PART NAME
1Loading Platform
2Lift Mechanism
3Hydraulic Cylinder
4Swivel Caster
5Rigid Caster
6Brake
7 Safety Stand Bar
8Handle
9Foot Pedal
10 Square Bar

PAGE 3 OF 9 0821 IH-8173

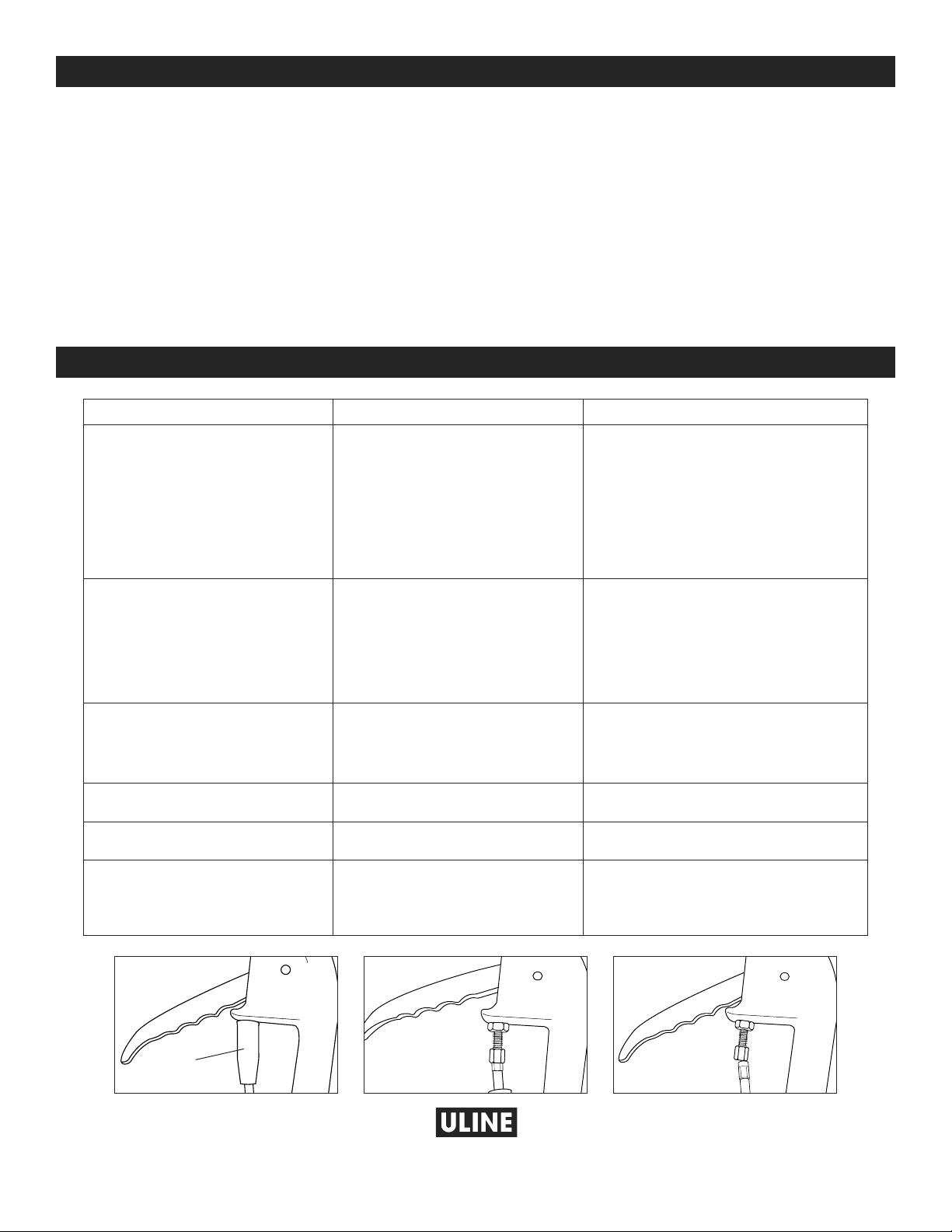

TROUBLESHOOTING
OPERATING ISSUE CAUSES RECOMMENDATIONS
Does not reach full lift height. 1) Steel ball of check-valve is
not fully seating.
2) Firing pin does not allow
steel ball to fully seat.
3) Low hydraulic oil.
1) Clean valve opening and replace
steel ball.
2) Adjust tension rate of steel
wire
connected to hand lever to adjust
seating of firing pin.
3) Add hydraulic oil.
The table rises then descends. 1) Steel ball of check-valve
is not fully seating.
2) Firing pin does not allow
steel ball to fully seat.
1) Clean valve opening and change
the steel ball.
2) Adjust tension rate of steel wire
connected to hand lever to adjust
seating of firing pin.
The table board does not
descend. The travel of firing pin is not
enough to open steel ball.
Adjust tension rate of steel wire rope
to make firing pin at suitable place
and apply lubricant to the pin.
Oil leakage at firing pin. The O-ring is damaged. Change O-ring.
Oil leakage at pump. The seal ring is damaged. Change seal ring.
Table will not rise. Cable may be disconnected. Ensure cable with silver sleeve is
terminating inside of nut.
(See Figures 1-3)
It is very important to conduct necessary maintenance
and upkeep to prolong service life and safety of the lift
table. Check lift table before operation accordingly:
1. Check for any distortion or bending of any parts.
2. Check the brake and condition of the wheels.
3. Check for oil leakage in the hydraulic system.
4. Add or fill lubricant to each friction surface before
daily operation.
5. If there is any failure, the lift table should be
repaired at once before it is put into use again.
6. Change hydraulic oil every twelve months. Choose
appropriate hydraulic oil for climate conditions.
7. To change the hydraulic oil:
a. Unscrew sealing screw with a wrench.
b. Lift the hand lever.
c. Twist off screw of oil plug and fill pump with
hydraulic oil.
MAINTENANCE
Figure 1 Figure 2 Figure 3
Cable
with Boot
Correct
Cable Insertion Incorrect
Cable Insertion
1
-800-295-551
0
uline.com

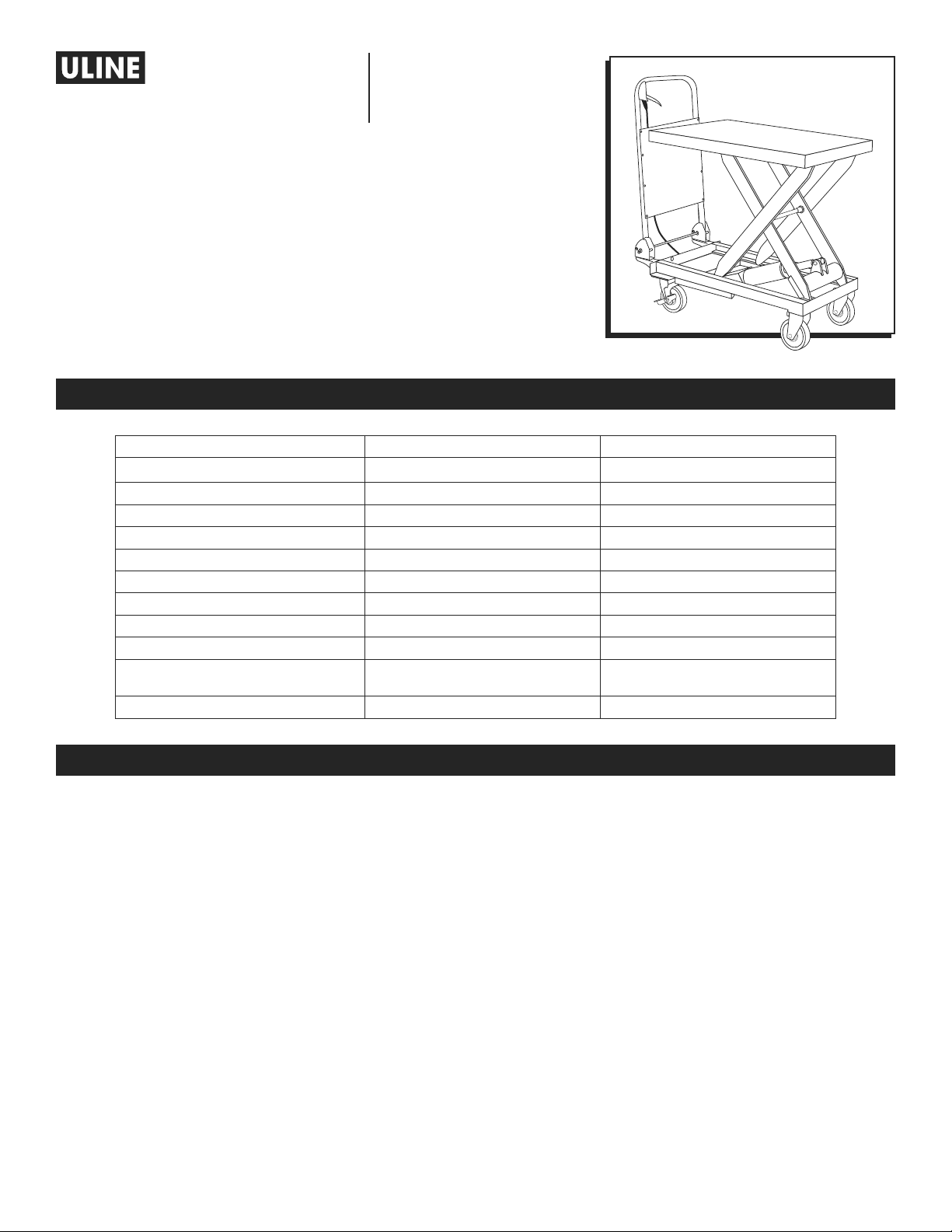

PAGE 4 OF 9 0821 IH-8173
800-295-5510
uline.mx
H-8173, H-8174
MESA DE ELEVACIÓN
DE ACERO INOXIDABLE
ESPECIFICACIONES H-8173 H- 8174
Capacidad 299.4 kg (660 lbs.) 349.3 kg (770 lbs.)
Altura Máxima 88.9 cm (35") 129.5 cm (51")
Altura Mínima 27.9 cm (11") 35.1 cm (13.8")
Tamaño de la Mesa 81.3 x 50.8 x 5.1 cm (32 x 20 x 2") 91.4 x 50.8 x 5.1 cm (36 x 20 x 2")
Altura Total 99.1 cm (39") 77 cm (30.3")
Largo Total 81.2 cm (37") 106.7 cm (42")
Ciclos del Pedal hasta la Altura Máxima 32 46
Diámetro de Llanta 12.7 cm (5") 12.7 cm (5")
Peso 74.8 kg (165 lbs.) 101.2 kg (223 lbs.)
Volumen de Funcionamiento del Cilindro
de Aceite 164 ml 310 ml
Capacidad de Aceite 250 ml 400 ml
1. Lea con cuidado todas las instrucciones antes de
utilizar la mesa de elevación.
2. NO sobrecargue la mesa de elevación y hágala
funcionar siempre con la carga nominal. La sobrecarga
causará daños a la mesa de elevación y al operador.
3. NO se ponga de pie ni se siente en la mesa para trabajar.
4. NO ponga las manos o los pies debajo de la mesa
al bajarla.
5. Ponga los frenos al cargarla para evitar que la
mesa se desplace.
6. La carga debe distribuirse uniformemente por toda la mesa.
7. NO deje cargas sueltas o inestables sobre la mesa.
8. NO deje la mesa cargada durante periodos
prolongados.
9. NO mueva el carrito mientras realiza la elevación.
10. La mesa solo debe utilizarse sobre superficies
planas y sólidas.
11. Asegúrese de no sobrecargar la mesa cuando se
encuentre en posición elevada. La válvula de seguridad
solo funciona mientras se eleva la mesa. Sobrecargar
la mesa en posición elevada podría dañarla.
12. Al cargar o descargar artículos en posición elevada,
no arrastre las cargas a lo largo de la mesa. Esto puede
desequilibrar la carga y la mesa podría volcarse.
13. Al realizar tareas de mantenimiento y reparación
a la mesa, la barra vertical deberá usarse para
apoyar el brazo de la horquilla y evitar que la mesa
se caiga. No debe haber carga alguna sobre la
mesa mientras se realizan tareas de mantenimiento
o reparación.
INFORMACIÓN TÉCNICA
INFORMACIÓN GENERAL

PAGE 5 OF 9 0821 IH-8173
1. Estas son mesas plegables. Solo pueden funcionar
si el asa está en posición vertical.
2. El pedal se desarma para el envío. Debe colocarse
en la mesa de elevación antes de ponerla en
funcionamiento.
INSTALACIÓN DEL PEDAL
Montaje del pedal: inserte el pedal en el orificio
ubicado en la barra cuadrada. Fije el pedal con un
perno, una rondana plana, una rondana de seguridad
y una tuerca. Apriete la tuerca con una llave.

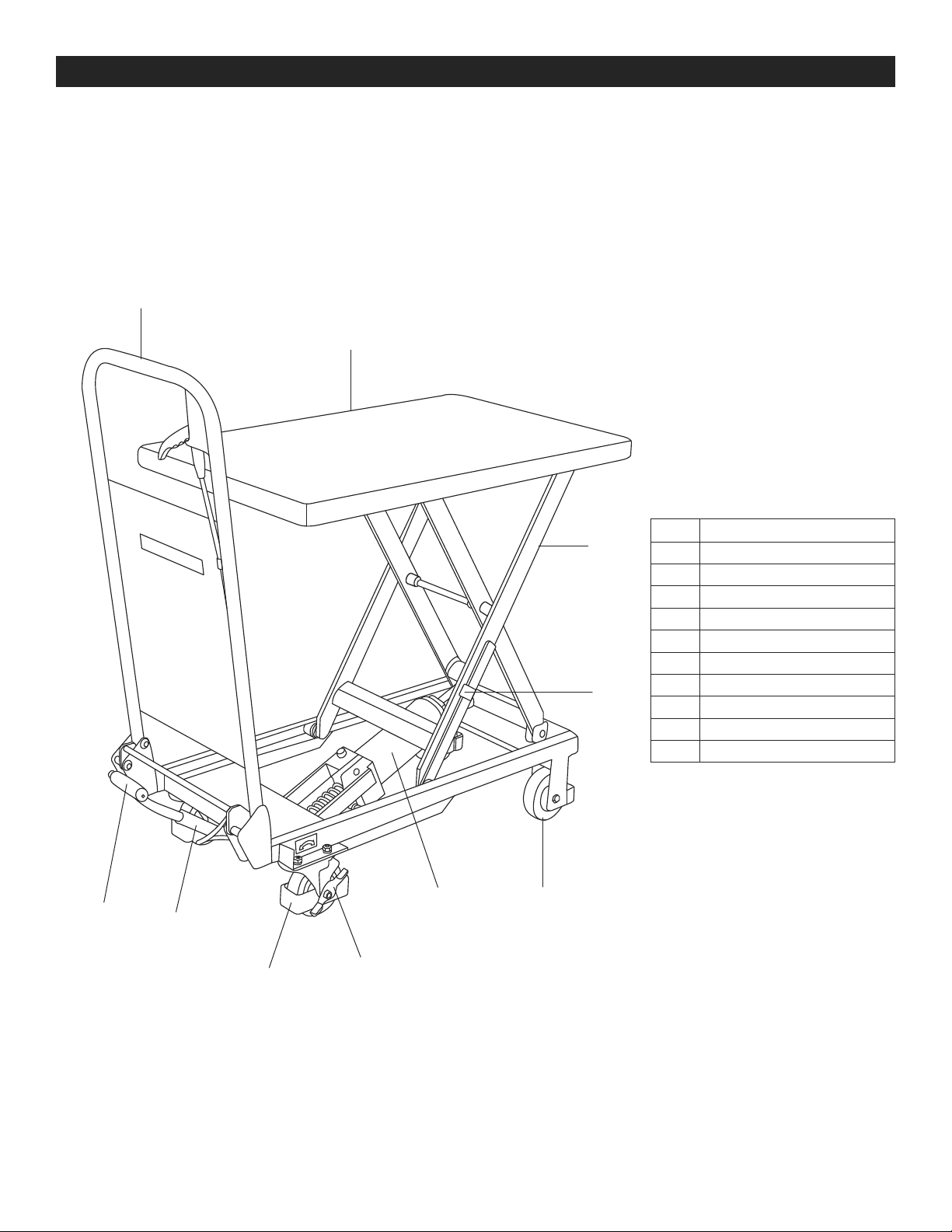

ENSAMBLE
8
1
2
7
5
3
6
4
10
9
# NOMBRE DE PARTE
1Plataforma de Carga
2Mecanismo de Elevación
3Cilindro Hidráulico
4Rueda Giratoria
5Rueda Rígida
6Freno
7 Barra de Soporte de Seguridad
8Asa
9Pedal
10 Barra Cuadrada

PAGE 6 OF 9 0821 IH-8173
SOLUCIÓN DE PROBLEMAS
PROBLEMA DE
FUNCIONAMIENTO CAUSAS RECOMENDACIONES
No alcanza la
altura máxima
de elevación.
1) El balín de acero de la válvula de control
no se asienta completamente.
2) El perno de disparo no permite que el
balín de acero se asiente completamente.
3) El nivel de aceite hidráulico es bajo.
1) Limpie la abertura de la válvula y reemplace
el balín de acero.
2) Ajuste la tasa de tensión del
alambre de acero
conectado a la palanca de mano para ajustar
el asiento del perno de disparo.
3) Agregue aceite hidráulico.
La mesa se eleva y
luego desciende. 1) El balín de acero de la válvula de control
no se asienta completamente.
2) El perno de disparo no permite que el
balín de acero se asiente completamente.
1) Limpie la abertura de la válvula y cambie
el balín de acero.
2) Ajuste la tasa de tensión del alambre de acero
conectado a la palanca de mano para ajustar
el asiento del perno de disparo.
La mesa no
desciende. El recorrido del perno de disparo no es
suficiente para abrir el balín de acero. Ajuste la tasa de tensión de la cuerda del alambre de acero para colocar el perno de disparo en una
posición adecuada y aplique lubricante al perno.
Fuga de aceite en
el perno de disparo. El anillo tórico está dañado. Cambie el anillo tórico.
Fuga de aceite en
la bomba. El anillo de sellado está dañado. Cambie el anillo de sellado.
La mesa no se eleva. El cable podría estar desconectado.
Asegúrese de que el cable con el recubrimiento
plateado termine dentro de la tuerca.
(Vea Diagramas 1-3)
Es muy importante realizar el mantenimiento necesario para
prolongar la vida útil y la seguridad de la mesa de elevación.
Verifique la mesa de elevación antes de hacerla funcionar:
1. Verifique que no haya partes deformadas o dobladas.
2. Verifique el estado del freno del carrito y de las llantas.
3. Verifique que no haya fugas de aceite en el sistema
hidráulico.
4. Agregue o rellene con lubricante cada una de las
superficies de fricción antes del funcionamiento diario.
5. En caso de alguna falla, la mesa de elevación debe
repararse de inmediato antes de volverse a utilizar.
6. Cambie el aceite hidráulico cada doce meses. Elija el aceite
hidráulico adecuado según las condiciones climáticas.
7. Para cambiar el aceite hidráulico:
a. Desatornille el tornillo de sellado con una llave.
b. Levante la palanca de mano.
c. Gire el tornillo del tapón de aceite hasta quitarlo
y llene la bomba con aceite hidráulico.
MANTENIMIENTO
Diagrama 1 Diagrama 2 Diagrama 3
Cable con
Cubierta
Conexión
Correcta
del Cable
Conexión
Incorrecta
del Cable
8
00-295-551
0
uline.mx

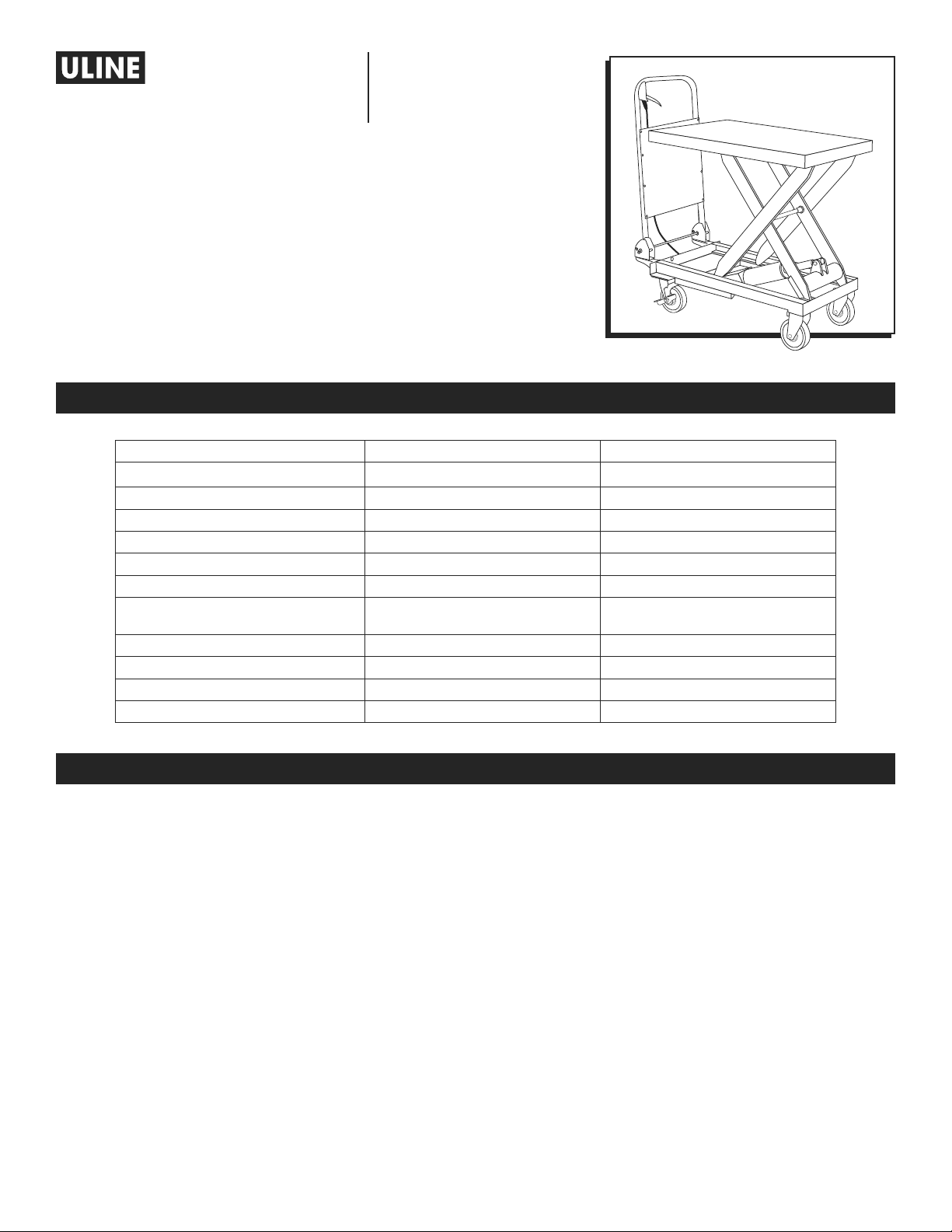

PAGE 7 OF 9 0821 IH-8173
1-800-295-5510
uline.ca
H-8173, H-8174
Table Élévatrice
En Acier Inoxydable
SPÉCIFICATIONS H -8173 H -8174
Capacité 299,4 kg (660 lb) 349,3 kg (770 lb)
Hauteur élevée 88,9 cm (35 po) 129,5 cm (51 po)
Hauteur abaissée 27,9 cm (11 po) 35,1 cm (13,8 po)
Dimensions de la table 81,3 x 50,8 x 5,1 cm (32 x 20 x 2 po) 91,4 x 50,8 x 5,1 cm (36 x 20 x 2 po)
Hauteur totale 99,1 cm (39 po) 77 cm (30,3 po)
Longueur hors tout 81,2 cm (37 po) 106,7 cm (42 po)
Cycles du levier à pédale jusqu'à la
hauteur maximale 32 46
Diamètre de la roue 12,7 cm (5 po) 12,7 cm (5 po)
Poids 74,8 kg (165 lb) 101,2 kg (223 lb)
Volume fonctionnel du cylindre à huile 164 ml 310 ml
Volume maximal d’huile 250 ml 400 ml
1. Lisez soigneusement toutes les instructions avant
d'utiliser la table élévatrice.
2. NE surchargez PAS la table élévatrice et respectez
toujours sa charge nominale. Une surcharge risque
d'endommager la table élévatrice et de blesser
l'utilisateur.
3. NE vous tenez PAS debout ou NE vous asseyez PAS sur
la table pour travailler.
4. NE placez PAS vos mains ou vos pieds sous la table en
l'abaissant.
5. Appliquez les freins lors du chargement pour
empêcher la table de se déplacer.
6. La charge doit être répartie uniformément sur toute la table.
7. NE chargez PAS des charges lâches ou instables sur la table.
8. NE laissez PAS la table chargée pendant de longues
périodes.
9. NE bougez PAS le chariot lors du levage.
10. La table doit être utilisée uniquement sur des surfaces
planes et solides.
11. Assurez-vous de ne pas surcharger la table lorsqu’elle est
en position élevée. La soupape de sécurité fonctionne
uniquement lors du levage. Une surcharge en position
élevée risque d'endommager la table.
12. Lors du chargement et du déchargement des
marchandises en position élevée, ne traînez pas
les charges sur la table. Cela peut déséquilibrer le
chargement et renverser la table.
13. Lors de l'entretien et la réparation de la table, la barre
de soutien doit être utilisée pour soutenir le bras de
fourche afin d'empêcher la table de tomber. La table
ne doit pas supporter de charge lors de l'entretien et
la réparation.
RENSEIGNEMENTS TECHNIQUES
RENSEIGNEMENTS GÉNÉRAUX

PAGE 8 OF 9 0821 IH-8173
1. Ces tables sont pliantes. Elles ne peuvent être
utilisées que si la poignée est en position verticale.
2. Le levier à pied est démonté lors de la livraison. Il
doit être fixé sur la table élévatrice avant utilisation.
INSTALLATION DU LEVIER À PIED
Assemblage du levier à pied : insérez le levier à pied
dans le trou de la barre carrée. Fixez le levier à pied à
l'aide d'un boulon, d'une rondelle plate, d'une rondelle de
blocage et d'un écrou. Serrez l'écrou à l'aide d'une clef.
ASSEMBLAGE
8
1
2
7
5
3
6
4
10
9
# NOM DE PIÈCES
1Plate-forme de chargement
2 Mécanisme de levage
3Cylindre hydraulique
4 Roulette pivotante
5 Roulette fixe
6Frein
7 Barre de sécurité
8Poignée
9Levier à pied
10 Barre carrée

PAGE 9 OF 9 0821 IH-8173
DÉPANNAGE
PROBLÈME DE
FONCTIONNEMENT CAUSES RECOMMANDATIONS
La table n'atteint pas
la hauteur maximale. 1) La bille en acier du clapet anti-retour
n'est pas appuyée complètement.
2) La goupille de déclenchement
empêche la bille en acier de
s'appuyer complètement.
3) Le niveau d'huile hydraulique est bas.
1) Nettoyez l'ouverture du clapet et replacez
la bille en acier.
2) Réglez le niveau de tension du fil d'acier
relié au levier à main pour régler l'appui
sur la goupille de déclenchement.
3) Ajoutez de l'huile hydraulique.
La table s'élève puis
redescend. 1) La bille en acier du clapet anti-retour
n’est pas appuyée complètement.
2) La goupille de déclenchement
empêche la bille en acier de
s'appuyer complètement.
1) Nettoyez l'ouverture de la soupape et
replacez la bille en acier.
2) Réglez le niveau de tension du fil d'acier
relié au levier à main pour régler l'appui
sur la goupille de déclenchement.
Le plateau de la table ne
descend pas. La goupille de déclenchement ne se
déplace pas suffisamment pour laisser
passer la bille en acier.
Réglez le niveau de tension du câble en acier
pour déplacer la goupille de déclenchement
à l'endroit approprié et lubrifiez la goupille.
Fuites d'huile au niveau de la
goupille de déclenchement. Le joint torique est endommagé. Changez le joint torique.
Fuites d'huile au niveau
de la pompe. La bague d'étanchéité est
endommagée. Changez la bague d'étanchéité.
La table ne s'élève pas. Le câble est peut-être débranché. Assurez-vous que le câble avec le manchon
argenté est inséré dans l'écrou. (Voir Figures 1 à 3)
Il est très important d'effectuer l'entretien nécessaire afin de
prolonger la durée de vie et la sécurité de la table élévatrice.
Veuillez vérifier les points suivants avant d'utiliser la table :
1. Assurez-vous que les pièces de la table élévatrice ne
sont pas déformées ou pliées.
2. Vérifiez les freins du chariot et l'état des roues.
3. Vérifiez s'il y a des fuites d'huile dans le système
hydraulique.
4. Lubrifiez chaque surface de frottement avant
l'utilisation quotidienne.
5. En cas de défaillance, la table élévatrice doit être
réparée immédiatement avant d'être utilisée de nouveau.
6. Changez l'huile hydraulique tous les douze mois.
Choisissez l'huile hydraulique appropriée en fonction
des conditions climatiques.
7. Pour changer l'huile hydraulique :
a. Dévissez la vis d'étanchéité à l'aide d'une clef.
b. Levez le levier à main.
c. Dévissez la vis du bouchon d'huile et remplissez la
pompe avec de l'huile hydraulique.
ENTRETIEN
Figure 1 Figure 2 Figure 3
Câble avec
gaine
Insertion
adéquate
du câble
Insertion
inadéquate
du câble.
1
-800-295-551
0
uline.ca
