U-Line H-2804 User manual

PAGE 1 OF 12 0216 IH-2804
πH-2804
CLEAR-VIEW
COUNTER HIGH
CABINET
1-800-295-5510
uline.com
TOOLS NEEDED
11/32" Nut Driver
(included)
Some parts may have sharp edges.
Take care when handling various pieces
to avoid injury. For your safety, wear a
pair of work gloves when assembling.
Flathead Screwdriver
Hammer
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0216 IH-2804

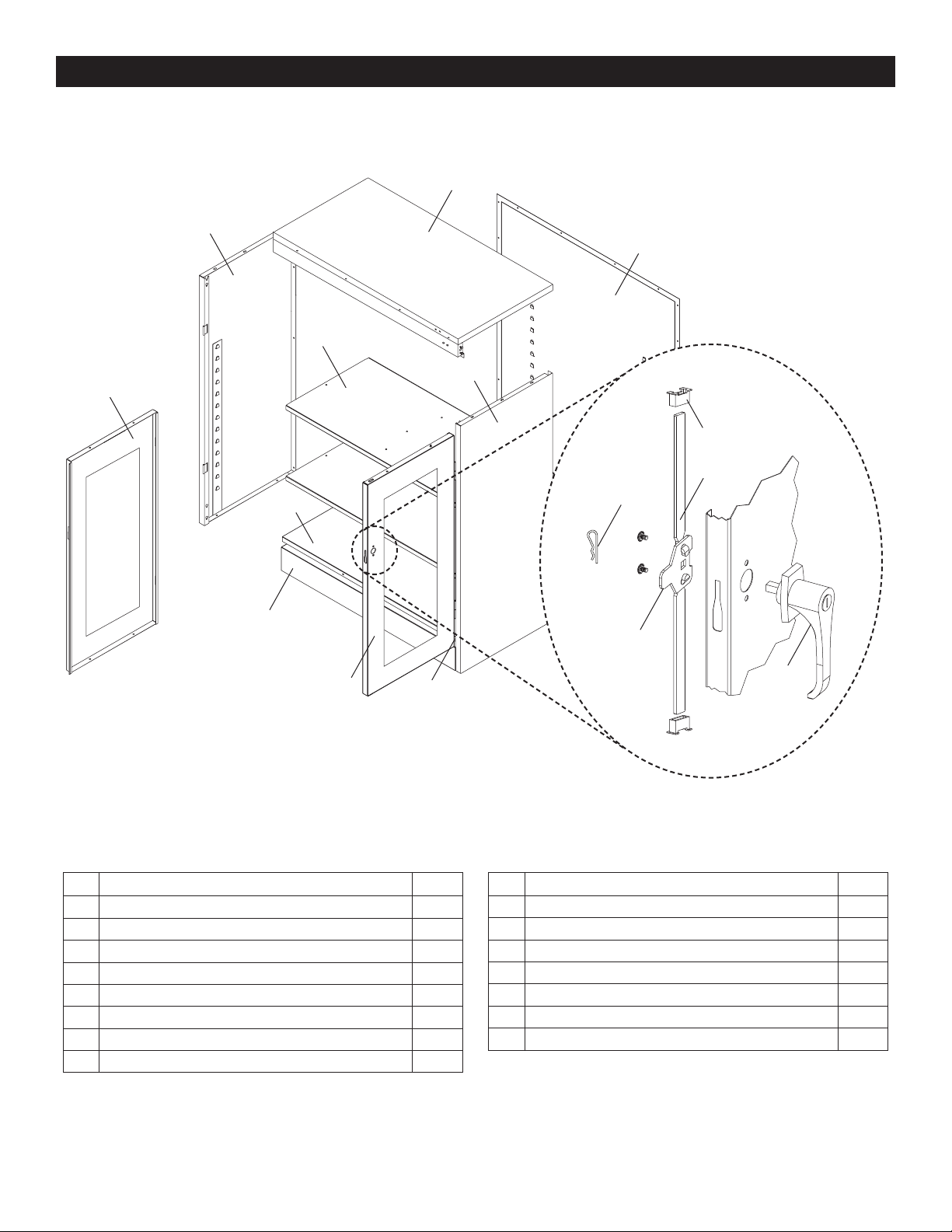

PARTS
PRIMARY ASSEMBLY HANDLE ASSEMBLY
#DESCRIPTION QTY.
1Back Panel 1
2Left Side 1
3Right Side 1
4Sill 1
5Shelf 2
6Bottom 1
7Top 1
8Left Door 1
#DESCRIPTION QTY.
9 Right Door 1
10 Lock Bar 2
11 Door Handle With Keys 1
12 Locking Cam 1
13 Cotter Pin 1
14 Lock Bar Guide 2
15 Hinge Pin 6
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 3 OF 12 0216 IH-2804
ASSEMBLY
Flange faces upward
1
Flange goes
under back
All lances point
UP on both back
and side.
2
Figure 1
Figure 2
Figure 3
Figure 4
Insert shelf into
bottom lances.
Two holes must
be in front
6
Figure 6
3
ASSEMBLING CABINET

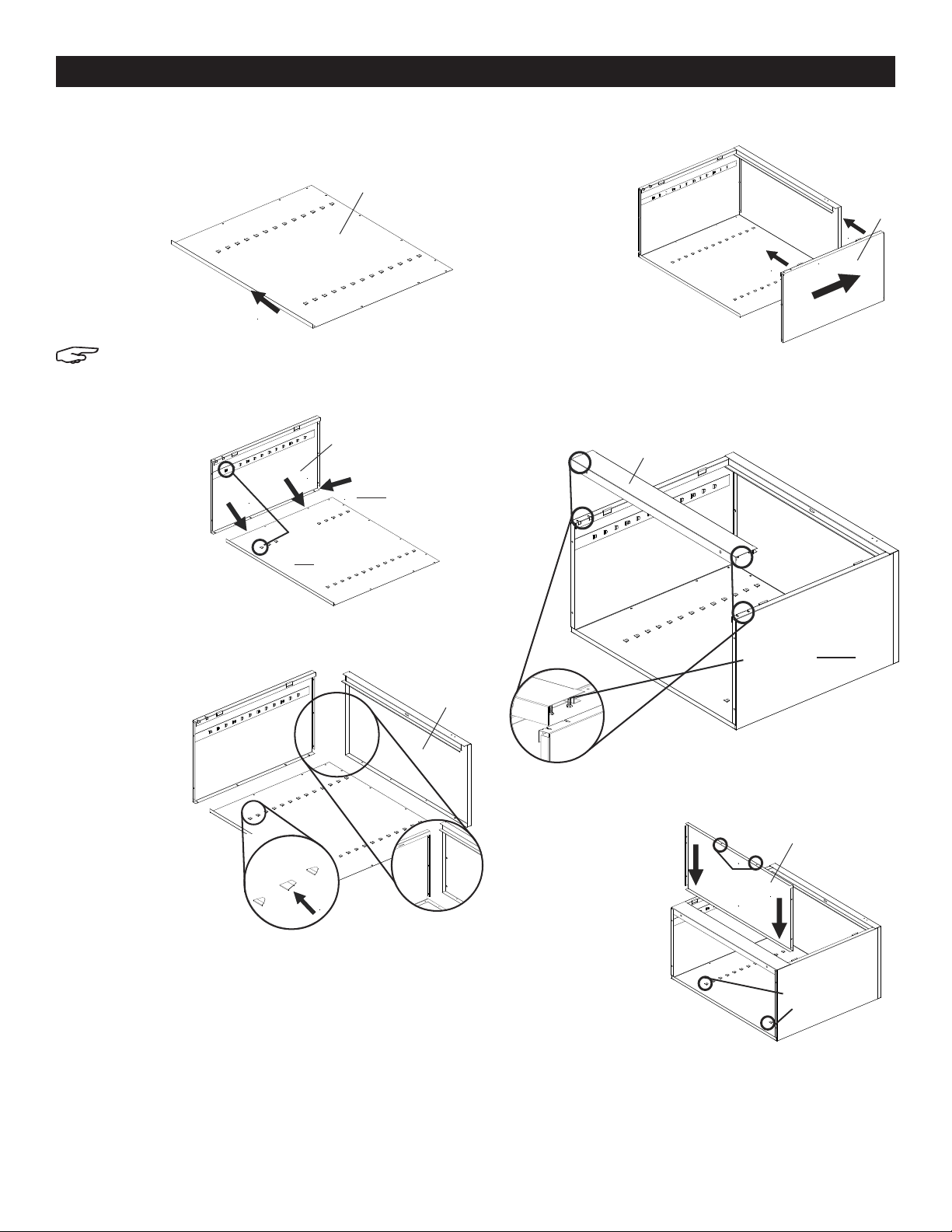

1. Place the back (1) on a protected surface.
The bottom flange should
be facing upward.
(See Figure 1)
NOTE: When bolting the unit together, leave
the bolts lightly loose until step 7, unless
otherwise instructed.
2. Attach the left
side (2) to the
back by placing
flange around
the back, and
bolting the
back and side
together with four
bolts and nuts.
Be sure that the
lances on all
shelf adjustment
strips point in the same direction. (See Figure 2)
3. Attach the top
(7) to the unit
by sliding the
outer flange
over the back
of the unit
and the side
flange to the
side panel
on the unit.
The threaded
studs should
go through the
holes in the
top flange of
the side and fasten with three nuts. Attach the back
to the top using four bolts and nuts. (See Figure 3)
4. Attach the right side (3) to the back in the same
manner as you did in step 2, again making sure
that the flange is around the back and that the
lances on the shelf adjustment strips are pointed in
the same direction as those on the back and left
side.
Push the right side panel up so the studs in the top
go through the holes in the
top flange of side
and fasten with
three nuts.
(See Figure 4)
5. Attach the sill (4) to the sides. Place nut loosely on
each of the studs and slide the ends of the sill into
the slots on both sides on the unit. Then securely
tighten the nuts. (See Figure 5)
6. Place rear flange of the bottom (6) into the bottom
lances of the back. The flange with the two holes
should face the front,
hanging over the sill.
Insert bolts through
the bottom and sill
with the head
facing the front
of the unit. Secure
with two nuts.
(See Figure 6)
7
Nuts placed loosely
on studs of the sill.
Slide ends in to the slots on
the bottom of the sides.
4
Figure 5

PAGE 4 OF 12 0216 IH-2804
10
12
11
14
14
13 12
ASSEMBLY CONTINUED
5
Figure 7
Figure 10
Figure 11
8
15
Figure 8
Figure 13
Figure 14
Figure 12
Figure 9
9
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.com

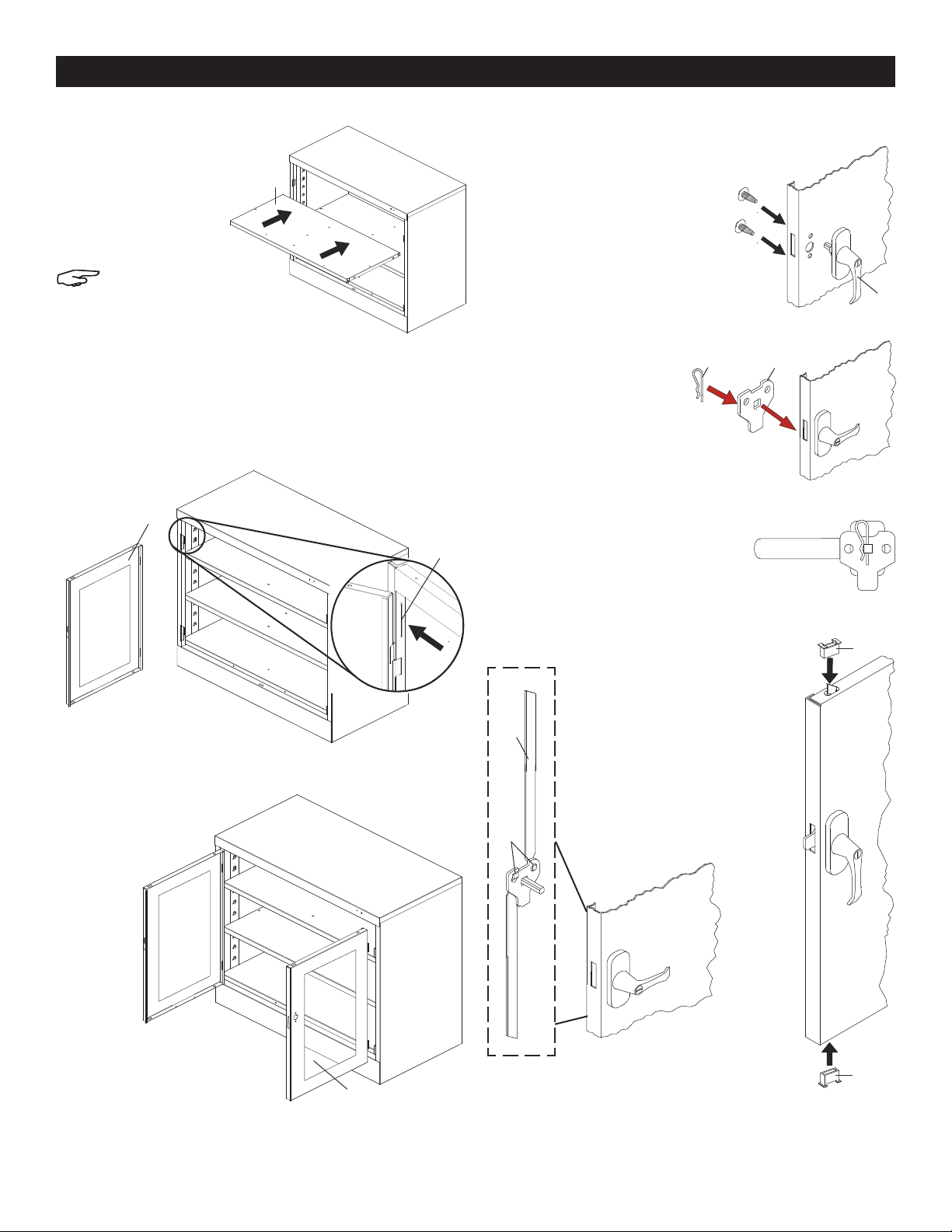

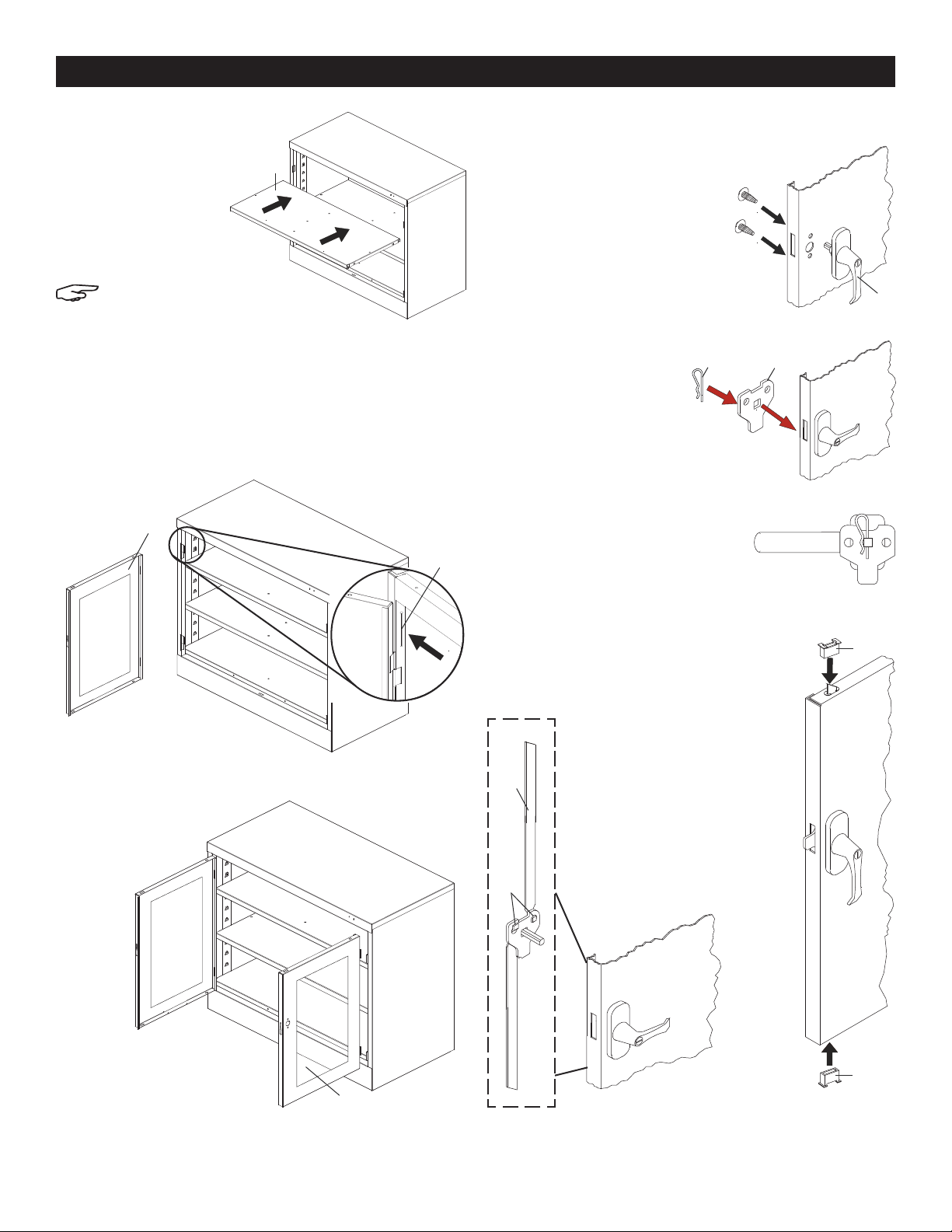

7. Set the unit upright and tighten
all nuts and bolts around
the entire unit.
8. Insert the shelves (5)
at your desired
levels.
(See Figure 7)
NOTE: In order to
place the shelves, you
must first tilt the shelves
slightly to the left or right
before inserting into the unit.
9. Attach the left door (8) to the unit by placing the door
on the hinges, aligning the hinge holes, dropping the
hinge pins (15) into the slots, then placing the flat end
of a screwdriver on the hinge pins and tapping them
in with a hammer. (See Figure 8)
10. Attach the right door (9) to the unit in the same way
you attached the left door. (See Figure 9)
HANDLE/LOCKING SYSTEM INSTALLATION
1. Place the locking handle (11) on the right
hand door and fasten with two
#8-32 x 1/4 slotted hex-head
bolts and lockwashers.
(See Figure 10)
2. Turn the handle to the open
position, and place the locking
cam (12) over the square shank
of the door handle. The cam
must be facing down
as shown. (See Figure 11)
Then place the locking
cotter pin (13) through
the hole of the square
shank. (See Figure 12)
3. With the handle still in
the open position, hook
the lock bars (10) to the
locking cam. Once in position,
slowly rotate the door handle
to the closed position so the
lock bars protrude from the
holes at the top and bottom
of the door. (See Figure 13)
4. Slide the nylon lock bar guides
(14) over the lock bar ends
and through the door slots.
Push firmly until the guides
snap into place. If necessary,
turn the handle back to the
open position and gently
tap with a hammer until
the guides slide into place.
(See Figure 14)

PAGE 5 OF 12 0216 IH-2804
πH-2804
GABINETE CON
ALTURA DE
MOSTRADOR
Y FRENTE
TRANSPARENTE
800-295-5510
uline.mx
HERRAMIENTAS NECESARIAS
Llave de Tuercas de 11/32" (incluida)
Algunas partes pueden tener bordes filosos.
Tenga cuidado al manipular las
distintas piezas para evitar lesiones.
Para su seguridad, use guantes de
trabajo para ensamblar las partes.
Desarmador de Cabeza Plana
Martillo

PAGE 6 OF 12 0216 IH-2804
PARTES
ENSAMBLE PRIMARIO ENSAMBLE DEL ASA
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Lado Izquierdo 1
3Lado Derecho 1
4Umbral 1
5 Repisa 2
6Parte Inferior 1
7Parte Superior 1
8Puerta Izquierda 1
#DESCRIPCIÓN CANT.
9Puerta Derecha 1
10 Barra de Seguridad 2
11 Asa de la Puerta con Llaves 1
12 Leva con Seguro 1
13 Pasador de Chaveta 1
14 Guía de la Barra de Seguridad 2
15 Perno de la Bisagra 6
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 7 OF 12 0216 IH-2804
ENSAMBLE DEL GABINETE
1. Coloque el panel posterior (1) sobre una superficie
protegida. La pestaña inferior deberá
apuntar hacia arriba.
(Vea Diagrama 1)
NOTA: Al unir las distintas piezas de la unidad,
deje los pernos ligeramente sueltos hasta el
paso 7, a menos que se indique lo contrario.
2. Fije el panel lateral izquierdo (2) a los paneles
posteriores colocando
la pestaña
por detrás y
uniendo la parte
posterior y los
laterales con
cuatro pernos
y tuercas. Asegúrese
de que las lancetas
de todas las tiras de
ajuste de las repisas apunten
hacia la misma dirección.
(Vea Diagrama 2)
3. Fije el panel superior (7) a la unidad deslizando
la pestaña
exterior por
detrás de
la unidad y
la pestaña
lateral en el
panel lateral
de la unidad.
Los remaches
roscados
deberán
insertarse
en los orificios
de la pestaña
superior del
lateral y fijarse con tres tuercas. Una el panel
posterior al superior usando cuatro pernos y
tuercas. (Vea Diagrama 3)
4. Fije el panel lateral derecho (3) igual que hizo
en el paso 2, asegurándose de nuevo de que
la pestaña está por detrás y que las lancetas de
las tiras de ajuste de las repisas apunten hacia la
misma dirección que las de la parte posterior y el
lado izquierdo.
Empuje el panel lateral derecho hacia arriba de
forma que los remaches de la parte superior se
inserten en los orificios
de la pestaña
superior del
lado y fije con
tres tuercas.
(Vea
Diagrama 4)
5. Coloque el umbral (4) en los laterales. Coloque las
tuercas sin apretar en cada uno de los remaches
y deslice los extremos del umbral en las ranuras de
ambos lados de la unidad. A continuación apriete
de forma segura las tuercas. (Vea Diagrama 5)
6. Inserte la pestaña posterior de la parte inferior (6)
en las lancetas inferiores de la parte posterior. La
pestaña con los dos orificios debe mirar hacia
delante, colgando
por encima del
umbral.
Inserte pernos a
través de la parte
inferior y del umbral
con la cabeza
mirando hacia la
parte delantera
de la unidad. Fije
con dos tuercas.
(Vea Diagrama 6)
ENSAMBLE
La pestaña
apunta hacia arriba
1
Diagrama 1
Diagrama 3
Diagrama 4
Inserte la repisa en
las lancetas
inferiores.
Los dos orificios
deben quedar
al frente
6
Diagrama 6
3
7
Las tuercas se colocan
sin apretar en los
remaches del
umbral.
Deslice los extremos en las ranuras
en las partes inferiores de ambos lados.
4
Diagrama 5
La pestaña va por
debajo de
la parte
posterior
2
Todas las lancetas
apuntan hacia ARRIBA
tanto en la parte
posterior como
en los laterales.
Diagrama 2

PAGE 8 OF 12 0216 IH-2804
10
12
11
14
14
13 12
CONTINUACIÓN DE ENSAMBLE
5
Diagrama 7
Diagrama 10
Diagrama 11
8
15
Diagrama 8
Diagrama 13
Diagrama 14
Diagrama 12
Diagrama 9
9
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
800-295-5510
uline.mx
7. Coloque la unidad en posición
vertical y apriete todas las
tuercas y los pernos de la
unidad.
8. Inserte las repisas
(5) a los niveles
deseados.
(Vea Diagrama 7)
NOTA: Para colocar las
repisas, primero debe inclinar
ligeramente la repisa a la izquierda o
derecha antes de insertarla en la unidad.
9. Coloque la puerta izquierda (8) en la unidad
colocándola en las bisagras, alineando los orificios
de la bisagra, insertando los pernos de la bisagra
(15) en las ranuras y luego inserte el extremo plano
de un desarmador en los pernos de la bisagra y use
un martillo para insertarlas. (Vea Diagrama 8)
10. Coloque la puerta derecha (9) en la unidad de
la misma forma que colocó la puerta izquierda.
(Vea Diagrama 9)
INSTALACIÓN DEL ASA/SISTEMA DE CIERRE
1. Coloque el asa de bloqueo (11) sobre la
puerta derecha y fíjela con dos pernos
ranurados de cabeza
hexagonal de #8-32 x 1/4 y
rondanas de seguridad.
(Vea Diagrama 10)
2. Gire el asa a la posición de
abierto y coloque la leva con
seguro (12) sobre el vástago
cuadrado del asa de la puerta.
La La leva debe apuntar hacia abajo
como se muestra.
(Vea Diagrama 11)
A continuación, coloque
el pasador de chaveta con
seguro (13) a través del orificio
del vástago cuadrado.
(Vea Diagrama 12)
3. Con el asa todavía en la
posición de abierto, fije las
barras de seguridad (10) a la
leva con seguro. Una vez en
posición, gire lentamente el asa
de la puerta a la posición de cerrado de
forma que las barras de seguridad
sobresalgan de los orificios en la parte
superior e inferior de la puerta.
(Vea Diagrama 13)
4. Deslice las barras de
seguridad de nylon (14) sobre
los extremos de la barra de
seguridad y a través de las
ranuras de la puerta. Empuje
con firmeza hasta que las
guías encajen en su lugar. Si
es necesario, gire el asa de
nuevo a la posición de abierto
y golpéela con suavidad con
un martillo hasta que las guías
encajen en su lugar. (Vea
Diagrama 14)

PAGE 9 OF 12 0216 IH-2804
πH-2804
ARMOIRE À PORTES
TRANSPARENTES
HAUTEUR COMPTOIR
1-800-295-5510
uline.ca
OUTILS REQUIS
Tournevis à douille de 11/32po
(compris)
Certaines pièces peuvent avoir des bords
tranchants. Faites attention lorsque vous
manipulez les diverses pièces afin d'éviter
les blessures. Pour votre sécurité, portez
des gants de travail lors du montage.
Tournevis à tête plate
Marteau

PAGE 10 OF 12 0216 IH-2804
PIÈCES
ENSEMBLE PRINCIPAL ENSEMBLE DE LA POIGNÉE
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral gauche 1
3Panneau latéral droit 1
4 Seuil de cadre 1
5Tablette 2
6 Dessous de l'armoire 1
7Dessus de l'armoire 1
8 Porte de gauche 1
#DESCRIPTION QTÉ
9 Porte de droite 1
10 Barre de verrouillage 2
11 Poignée de porte avec clés 1
12 Came de verrouillage 1
13 Goupille fendue 1
14 Guide de barre de verrouillage 2
15 Axe de charnière 6
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 11 OF 12 0216 IH-2804
7
MONTAGE
Bride orientée
vers le haut
1
La bride se place
sous le panneau
arrière
Les crochets des
panneaux arrière et
latéraux pointent
vers le haut.
2
Figure1
Figure2
Figure3
Figure4
Insérer la tablette
dans les crochets
inférieurs.
Les deux trous
doivent se
trouver à l'avant
6
Figure6
3
MONTAGE DE L'ARMOIRE
1. Placez le panneau
arrière (1) sur une
surface
protégée.
La bride
inférieure doit
être orientée vers le
haut.
(Voir Figure1)
REMARQUE: Lorsque vous boulonnez l'unité,
laissez les boulons légèrement desserrés jusqu'à
l'étape 7, à moins qu’indiqué autrement.
2. Fixez le panneau latéral gauche (2) au panneau
arrière en positionnant la
bride juste derrière
le panneau
arrière et en
boulonnant
le dos et les
côtés ensemble
à l'aide de
quatre boulons
et écrous. Assurez-
vous que les crochets
sur toutes les bandes de
réglage des tablettes pointent
dans la même direction. (Voir Figure2)
3. Fixez le dessus de
l'armoire (7) à l'unité
en glissant
la bride
extérieure
par-dessus
l'arrière de
l'unité et
la bride
latérale sur le
panneau latéral
de l'unité. Les
goujons filetés
doivent s'insérer
dans les trous de
la bride supérieure
du côté et être fixés à l'aide de trois écrous. Fixez le
panneau arrière au dessus de l'armoire à l'aide de
quatre boulons et écrous. (Voir Figure3)
4. Fixez le panneau latéral droit (3) au panneau arrière
de la même manière qu'à l'étape 2. Rassurez-vous
toujours que la bride repose du côté extérieur du
panneau arrière et que les crochets sur les bandes
de réglage des tablettes pointent dans la même
direction que celles du panneau arrière et du
panneau latéral gauche.
Poussez le panneau latéral droit vers le haut afin
que les goujons s'insèrent
dans les trous de la
bride supérieure
du côté et
fixez à l'aide de
trois écrous.
(Voir Figure4)
5. Fixez le seuil de cadre (4) aux côtés.
Placez les écrous lâchement sur chacun des goujons
et glissez les extrémités du seuil de cadre dans les
fentes sur les deux côtés de l'unité. Ensuite, serrez
fermement à l'aide d'écrous. (Voir Figure5)
6. Placez la bride arrière du dessous (6) dans les
crochets inférieurs du panneau arrière. La bride avec
deux trous doit être orientée vers l'avant, et elle doit
reposer sur le seuil
de cadre. Insérez les
boulons à travers
le dessous et le
seuil de cadre, la
tête des boulons
orientée face au
devant de l'unité.
Fixez à l'aide de
deux écrous.
(Voir Figure 6)
Écrous placés lâchement
sur les goujons du seuil
de cadre.
Insérer les bouts dans les
fentes au bas des côtés.
4
Figure 5

PAGE 12 OF 12 0216 IH-2804
10
12
11
14
14
13 12
MONTAGE SUITE
5
Figure7
Figure10
8
15
Figure8
Figure13 Figure14
Figure9
9
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.ca
Figure12
Figure11
7. Placez l'unité en position
verticale et serrez tous les
écrous et boulons de
l'unité.
8. Insérez les tablettes
(5) à la hauteur
souhaitée. (Voir Figure7)
REMARQUE: Pour placer
les tablettes, vous devez
d'abord incliner les tablettes
légèrement vers la gauche ou la
droite avant de les insérer dans l'unité.
9. Fixez la porte de gauche (8) à l'unité en plaçant
la porte sur les charnières, en alignant les trous de
charnière et en déposant les axes de charnière (15)
dans les fentes, puis en les enfonçant complètement
en plaçant dessus le côté plat d'un tournevis sur
lequel taper avec un marteau. (Voir Figure8)
10. Fixez la porte de droite (9) à l'unité de la même
manière que vous avez fixé la porte de gauche.
(Voir Figure 9)
INSTALLATION DE LA POIGNÉE DE VERROUILLAGE
1. Placez la poignée de verrouillage (11)
sur la porte de droite et
fixez-la à l'aide de deux
boulons à encoches à tête
hexagonale de n°8-32 x 1/4
et de rondelles de blocage.
(Voir Figure10)
2. Tournez la poignée en position
ouverte et placez la came de
verrouillage (12) sur la tige carrée
de la poignée de porte.
La came de verrouillage
doit être orientée vers le
bas, comme illustré.
(Voir Figure 11)
Ensuite, insérez la goupille
fendue de verrouillage (13)
dans le trou de la tige carrée.
(Voir Figure12)
3. Avec la poignée toujours en position
ouverte, accrochez les barres
de verrouillage (10) à la came
de verrouillage. Une fois en
position, tournez lentement la
poignée de porte en position fermée afin
que les barres de verrouillage sortent des trous dans
le haut et le bas de la porte.
(Voir Figure13)
4. Glissez les guides de barre de
verrouillage en nylon (14) sur
les extrémités des barres de
verrouillage et à travers les
fentes de la porte. Appuyez
fermement jusqu'à ce que les
guides s'enclenchent dans la
porte. Si nécessaire, tournez la
poignée en position ouverte et
tapotez doucement avec un
marteau jusqu'à ce que les
guides s'enclenchent.
(Voir Figure14)
