U-Line IGNITION 2.0 User manual

PAGE 1 OF 9 0521 IH-7057
1-800-295-5510
uline.com
IGNITION 2.0
MESH CHAIR
H-7057
1. Insert casters into legs of five-star base. Turn base
right side up. Insert gas lift into center of base and
remove red cap. (See Figure 1)
PARTS
ASSEMBLY INSTRUCTIONS
Figure 1
Gas Lift
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
5-Star Base x 1
Back Support x 1
Seat Cushion x 1
9/16"Wrench
Armrest x 2
Caster x 5
Gas Lift x 1 Screw x 3
TOOL NEEDED

PAGE 2 OF 9 0521 IH-7057
ASSEMBLY INSTRUCTIONS CONTINUED
2. Position back support in slot between bottom of seat
cushion and mechanism. (See Figure 2)
3. Align holes and use three screws to attach back
support to mechanism. (See Figure 3)
NOTE: Use a 9/16" wrench to tighten screws.
4. Unlock bracket to install armrest – lever must be
perpendicular to bracket. Slide armrest into bracket
and push lever in toward armrest to lock. Repeat on
opposite side. (See Figure 4)
Figure 2
Figure 3
Figure 4
Lever

PAGE 3 OF 9 0521 IH-7057
CHAIR ADJUSTMENTS
1. Seat Height Adjustment – To raise seat height, lift
lever up with little to no weight on the seat. To lower
seat height, lift lever up while sitting.
2. Upright Tilt Lock – To lock chair in an upright position,
push the lever in toward the center of the seat. To
restore tilt, pull lever out. Chair has synchro-tilt; the
back tilts at a two-to-one ratio to the seat angle.
3. Tilt Tension – To increase tilt tension, turn knob
clockwise. To decrease tilt tension, turn knob
counterclockwise.
4. Seat Depth (Seat Slider) – To adjust seat depth, lift the
lever and slide the seat forward or back while sitting.
5. Armrest Adjustment
a. Height – To adjust arm height, press the button
under armrest pad and move the armrest up or
down.
b. Width – To adjust arm width, pull lever under seat
away from armrest and move the armrest in or
out. Push lever in toward armrest to lock.
1
-800-295-551
0
uline.com
ASSEMBLY INSTRUCTIONS CONTINUED

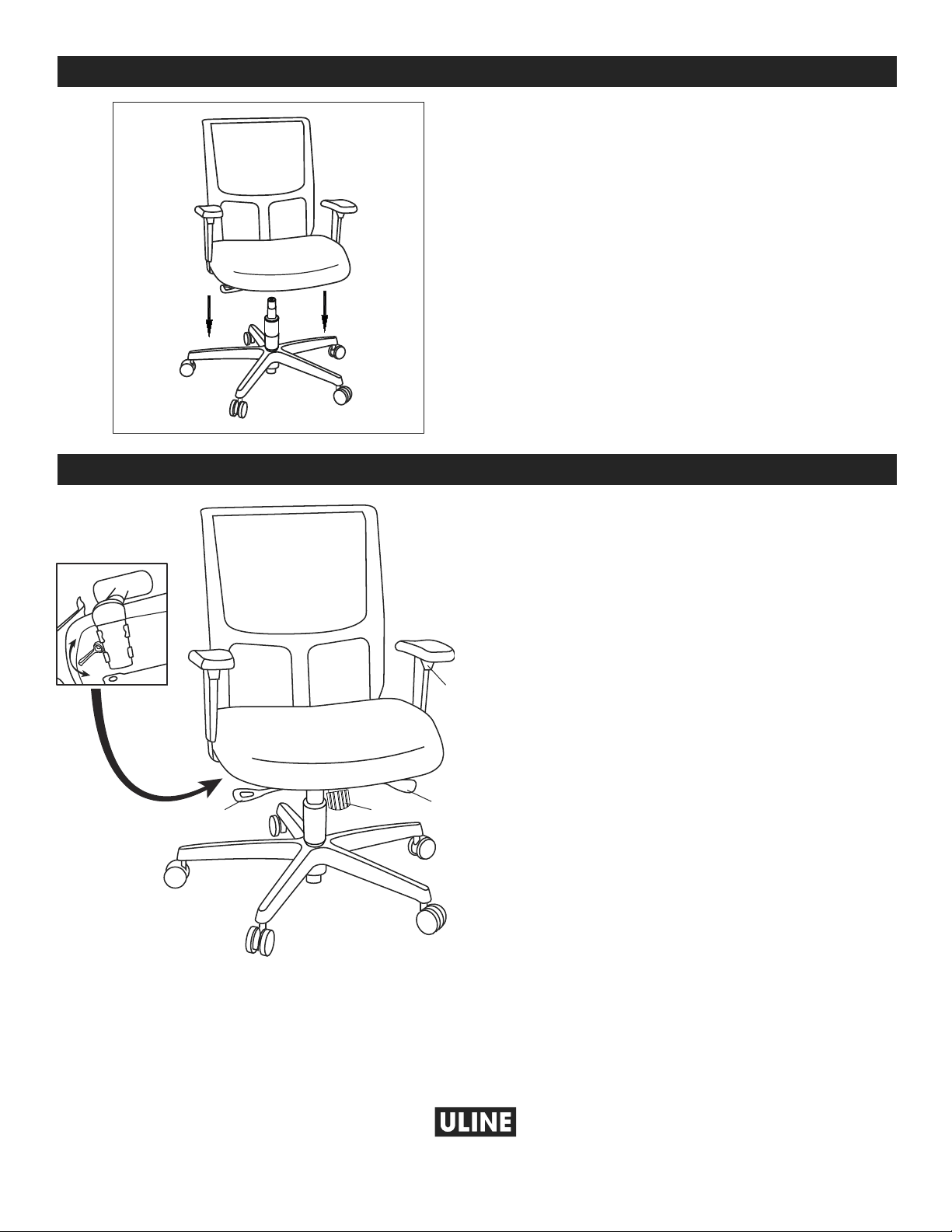

Figure 5 5. Slowly lower assembled chair and insert center
of mechanism into gas lift. Press down on seat to
secure in place. (See Figure 5)
5a
5b
4
3
1, 2

PAGE 4 OF 9 0521 IH-7057
800-295-5510
uline.mx
SILLA DE MALLA
IGNITION 2.0
H-7057
1. Inserte las ruedas en las patas de la base estrella.
Enderece la base. Inserte el pistón de gas en el
centro de la base y retire la tapa roja.
(Vea Diagrama 1)
PARTES
INSTRUCCIONES DE ENSAMBLE
Diagrama 1
Pistón de Gas
1 Base Estrella
1 Respaldo
1 Asiento
2 Descansabrazos
5 Ruedas
1 Pistón de Gas 3 Tornillos
Llave de 9/16"
HERRAMIENTA NECESARIA

PAGE 5 OF 9 0521 IH-7057
CONTINUACIÓN DE LAS INSTRUCCIONES DE ENSAMBLE
2. Posicione el respaldo en la ranura que está entre la
parte inferior del asiento y el mecanismo.
(Vea Diagrama 2)
3. Alinee los orificios y utilice tres tornillos para fijar el
respaldo al mecanismo. (Vea Diagrama 3)
NOTA: Use una llave de 9/16" para apretar los
tornillos.
4. Desbloquee el soporte para instalar los
descansabrazos – la palanca debe
estar perpendicular al soporte. Deslice el
descansabrazos dentro del soporte y empuje la
palanca hacia adentro y hacia el descansabrazos
para bloquearlo. Repita la operación con el lado
opuesto. (Vea Diagrama 4)
Diagrama 2
Diagrama 3
Diagrama 4
Palanca

PAGE 6 OF 9 0521 IH-7057
AJUSTES DE LA SILLA
1. Ajuste de la Altura del Asiento – Para aumentar la
altura del asiento, levante la palanca con poco
o sin peso en el asiento. Para bajar la altura del
asiento, levante la palanca mientras está sentado.
2. Bloqueo de la Inclinación del Poste – Para bloquear
la silla en una posición vertical, empuje la palanca
hacia el centro del asiento. Para restaurar la
inclinación, jale la palanca. La silla cuenta con
Inclinación sincronizada; el respaldo se inclina
en una proporción de dos a uno con respecto al
ángulo del asiento.
3. Tensión de Inclinación – Para aumentar la tensión
de la inclinación, gire la perilla en el sentido de las
manecillas del reloj. Para disminuir la tensión de la
inclinación, gire la perilla en el sentido contrario de
las manecillas del reloj.
4. Profundidad del Asiento (Deslizador del Asiento) -
para ajustar la profundidad del asiento, levante
la palanca y deslice el asiento hacia adelante o
hacia atrás mientras está sentado.
5. Ajuste del Descansabrazos.
a. Altura – Para ajustar la altura del brazo,
presione el botón debajo de la almohadilla del
descansabrazos y muévalo hacia arriba o hacia
abajo.
b. Ancho – Para ajustar el ancho del brazo,
empuje la palanca debajo del asiento lejos del
descansabrazos y muévalo hacia afuera o hacia
adentro. Empuje la palanca hacia adentro y
hacia el descansabrazos para bloquearlo.
CONTINUACIÓN DE LAS INSTRUCCIONES DE ENSAMBLE
Diagrama 5 5. Baje lentamente el ensamble de la silla e inserte el
centro del mecanismo en el pistón de gas. Presione
el asiento para asegurarlo en su lugar.
(Vea Diagrama 5)
8
00-295-551
0
uline.mx
5a
5b
4
3
1, 2

PAGE 7 OF 9 0521 IH-7057
1-800-295-5510
uline.ca
IGNITION 2.0 –
CHAISE EN MAILLE
H-7057
1. Insérez les roulettes dans les pieds de la base à cinq
branches. Placez la base à l'endroit. Insérez le vérin
pneumatique dans le centre de la base et retirez le
capuchon rouge. (Voir Figure 1)
PIÈCES
INSTRUCTIONS D'ASSEMBLAGE
Figure 1
Vérin
pneumatique
Étoile à 5 branches x 1
Dossier x 1
Coussin de siège x 1
Accoudoir x 2
Roulette x 5
Vérin pneumatique x 1 Vis x 3
Clé de 9/16 po
OUTIL REQUIS

PAGE 8 OF 9 0521 IH-7057
INSTRUCTIONS D'ASSEMBLAGE SUITE
2. Insérez le dossier dans la fente située entre le
dessous du siège et le mécanisme. (Voir Figure 2)
3. Alignez les trous et utilisez trois vis pour fixer le dossier
au mécanisme. (Voir Figure 3)
REMARQUE : Utilisez une clé de 9/16 po pour
serrer les vis.
4. Dévissez le support pour installer l'accoudoir – le
levier doit être perpendiculaire au support. Faites
glisser l'accoudoir dans le support, puis poussez le
levier vers l'accoudoir pour le verrouiller. Répétez la
procédure sur le côté opposé. (Voir Figure 4)
Figure 2
Figure 3
Figure 4
Levier

PAGE 9 OF 9 0521 IH-7057
RÉGLAGES DE LA CHAISE
1. Réglage de la hauteur du siège – Pour élever la
hauteur du siège, soulevez le levier avec peu ou
sans poids sur le siège. Pour abaisser la hauteur du
siège, soulevez le levier en position assise.
2. Inclinaison avec blocage en position verticale –
Pour bloquer la chaise en position verticale,
poussez le levier vers le centre du siège. Pour
rétablir l'inclinaison, tirez le levier vers l'extérieur. La
chaise comporte une inclinaison synchrone; l'angle
d'inclinaison du dossier est de deux pour un par
rapport à l'angle du siège.
3. Tension d'inclinaison – Pour augmenter la tension
d'inclinaison, tournez la molette dans le sens horaire.
Pour diminuer la tension d'inclinaison, tournez la
molette dans le sens antihoraire.
4. Profondeur d'assise (assise coulissante) – Pour
régler la profondeur d'assise, soulevez le levier et
faites glisser le siège vers l'avant ou vers l'arrière en
position assise.
5. Réglage des accoudoirs
a. Hauteur – Pour régler la hauteur des accoudoirs,
appuyez sur le bouton situé en dessous de
chacun des accoudoirs.
b. Écartement – Pour régler l'écartement des
accoudoirs, tirez le levier sous le siège en
l'éloignant de l'accoudoir, puis déplacez
l'accoudoir vers l'intérieur ou l'extérieur. Poussez le
levier vers l'accoudoir pour le verrouiller.
INSTRUCTIONS D'ASSEMBLAGE SUITE
Figure 5 5. Abaissez délicatement la chaise assemblée et
insérez le centre du mécanisme dans le vérin
pneumatique. Appuyez sur le siège pour le fixer en
place. (Voir Figure 5)
1
-800-295-551
0
uline.ca
5a
5b
4
3
1, 2
