U-Line H-5484 User manual

PAGE 1 OF 9 0821 IH-5484
HEAVY-DUTY
PALLET TRUCK
1-800-295-5510
uline.com
H-5484
OPERATION
TECHNICAL DATA
WARNING! Operator must read and understand
instructions here and on truck prior to use.
On the handle of the pallet truck, you will find the
control lever, which can be set in three positions.
(See Figure 1)
- DOWN=to lower the forks
- NEUTRAL=to move the load
- UP=to raise the forks
1. If the forks elevate while pumping in the NEUTRAL
position, turn the setting screw clockwise until
pumping the handle does not raise the forks and
the NEUTRAL position functions correctly.
2. If the forks descend while pumping in the NEUTRAL
position, turn the setting screw counterclockwise
until the forks do not lower.
3. If the forks do not descend when the control lever is
in the DOWN position, turn the setting screw clockwise
until raising the control lever lowers the forks. Then
check the NEUTRAL position as per steps 1 and 2.
4. If the forks do not lift while pumping in the UP
position, turn the setting screw counterclockwise until
the forks elevate while pumping in the UP position.
Then check the NEUTRAL and DOWN position as per
steps 1, 2 and 3.
NOTE: When viewing the truck from the handle
side, the setting screw is located on the right
side of the pump above the right wheel. The
truck will lower faster or slower depending on
how far in or out the screw is adjusted.

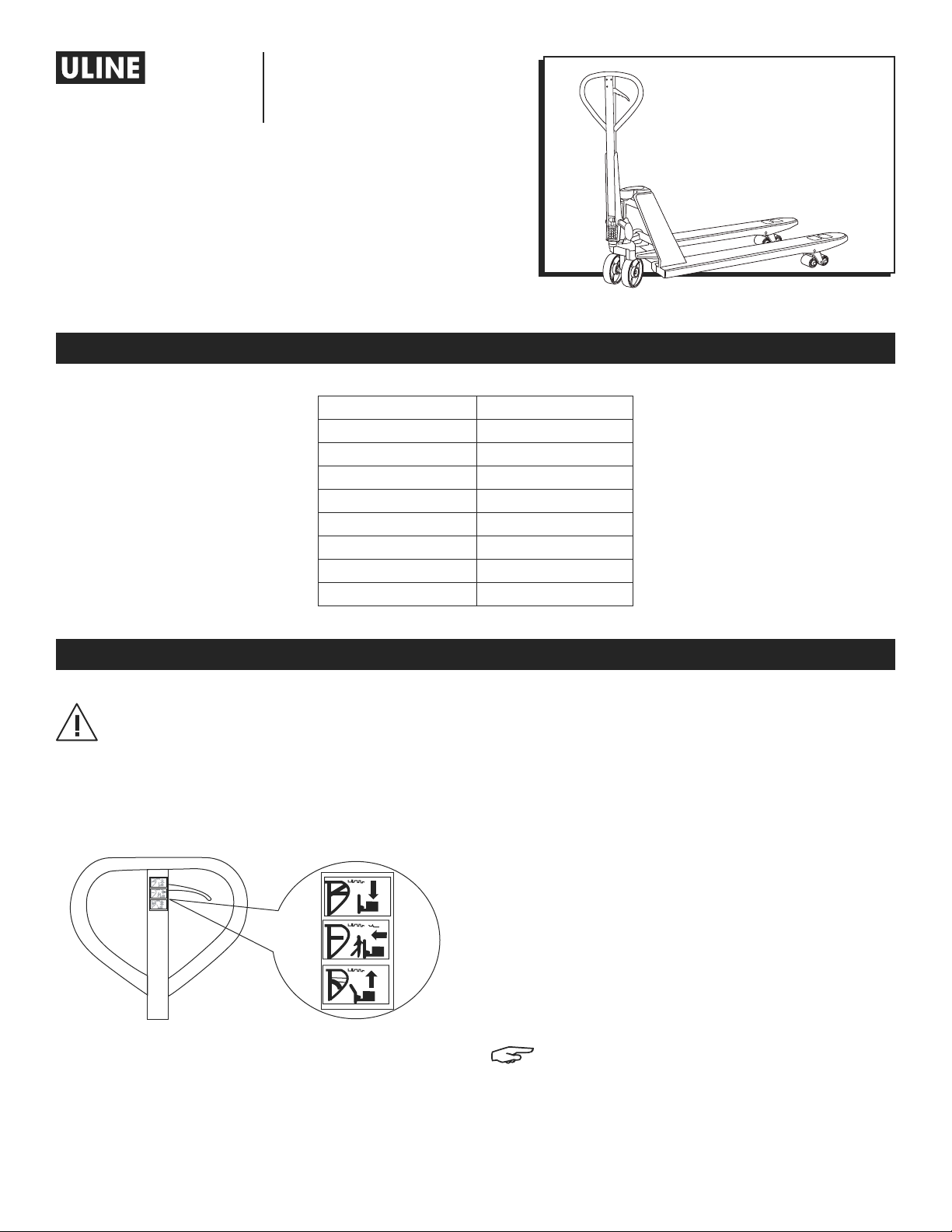

Figure 1
MODEL H-5484
Capacity 11,000 lbs.
Max. Fork Height 7.5"
Min. Fork Height 3"
Fork Length 48"
Overall Fork Width 27"
Fork Wheel Diameter 3" Nylon
Steering Wheel Diameter 7" Nylon
Net Weight 270 lbs.
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0821 IH-5484
OIL
Check the oil level every six months. The oil capacity is
about 0.35L. Add fluid as needed. This must be done
with the forks in the lowered position.
Use the hydraulic oil ISO VG 32 or equivalent. Oil
viscosity should be 30cSt at 104°F (40°C).
HOW TO EXPEL AIR FROM THE PUMP UNIT
Air may enter the unit over time or when the seals are
replaced. To expel the air, lift the control lever to the
DOWN position and move the handle up and down
several times.
DAILY CHECK AND MAINTENANCE
Daily checks of the pallet truck can limit wear and tear
on the unit. Pay special attention to the wheels, the
axles, the handle, the forks and lift and lower control.
LUBRICATION
Use motor oil or grease to lubricate all movable parts.
MAINTENANCE
SAFETY
NOTE: For safe operation of the Heavy-Duty
Pallet Truck, read all warning signs and
instructions here and on the pallet truck prior
to use.
1. Do not operate the truck unless you are familiar with
it and have been trained and authorized to do so.
2. Do not use the truck on sloping ground.
3. Never place any part of your body in the lifting
mechanism or under the forks or load. Do not carry
passengers.
4. Operators should wear gloves and safety shoes.
5. Do not handle unstable or loosely stacked loads.
6. Do not overload the truck.
7. Always center loads on the forks, not at the end of
the forks. (See Figure 2)
8. The capacity of the truck assumes an evenly
distributed load with the center of the load being at
the halfway point of the length of the forks.
9. Make sure the length of the forks matches the length
of the pallet load.
10. Lower the forks to lowest height when the truck is not
being used.

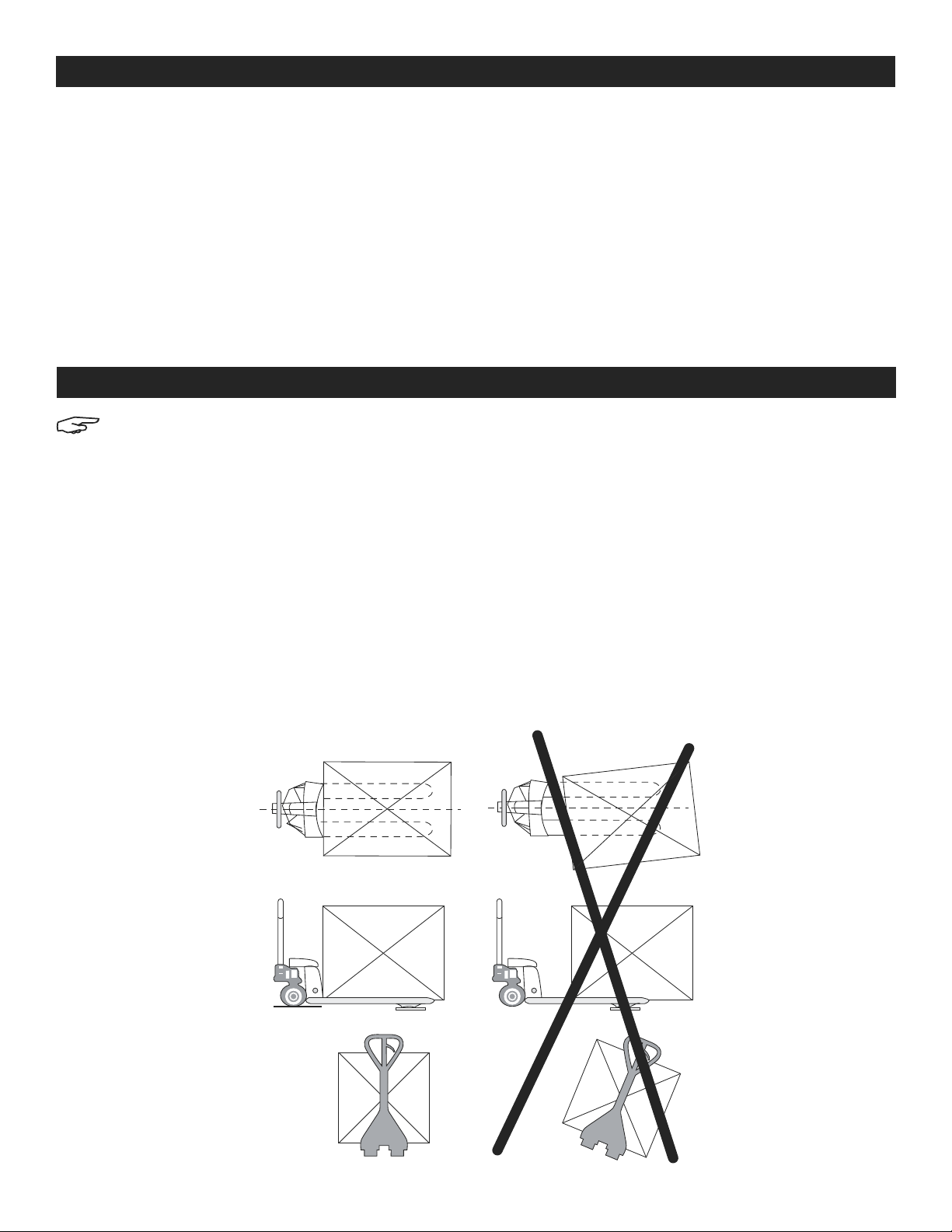

Figure 2 A B

PAGE 3 OF 9 0821 IH-5484
OPERATING ISSUE CAUSES RECOMMENDATIONS
The forks do not lift to maximum height. Not enough hydraulic oil. Add more oil.
The forks do not raise. Not enough hydraulic oil.
The oil has impurities.
Discharge valve is out of adjustment.
Air in the hydraulic oil.
Add more oil.
Change the oil.
Adjust the setting screw. (See Operation)
Expel the air. (See Maintenance)
The forks do not descend. The rod and the cylinder are deformed
from a seriously unbalanced load.
A part has been broken or been deformed
from an unbalanced load.
The setting screw is not in the correct position.
Too much hydraulic oil.
Replace the rod and/or cylinder.
Repair or replace component.
Adjust the setting screw. (See Operation)
Drain oil as needed.
Leaks Seals worn out or damaged.
Some parts may be cracked or worn out.
Replace seals with new ones.
Check and replace with new ones.
The forks descend without being
lowered.
Impurities in the oil cause the discharge valve to fail
to close.
Air in the hydraulic oil.
Seals worn or damaged.
Discharge valve is out of adjustment.
Change the oil.
Expel the air. (See Maintenance)
Replace with new ones.
Adjust the setting screw. (See Operation)
TROUBLESHOOTING
NOTE: Do not attempt to repair the Heavy-Duty Pallet Truck unless you are trained and authorized to do so.
1
-800-295-551
0
uline.com

PAGE 4 OF 9 0821 IH-5484
PATÍN HIDRÁULICO
DE USO PESADO
800-295-5510
uline.mx
H-5484
FUNCIONAMIENTO
INFORMACIÓN TÉCNICA
¡ADVERTENCIA! El operador debe leer y
comprender las instrucciones contenidas aquí
y en el patín antes de darle uso.
En el asa del patín hidráulico encontrará la palanca de
control, la cual puede fijarse en tres posiciones.
(Vea Diagrama 1)
- DOWN = para bajar las horquillas
- NEUTRAL = para mover la carga
- UP = para elevar las horquillas
1. Si las horquillas se elevan mientras se bombea en la
posición NEUTRAL (NEUTRO), gire el tornillo de ajuste
en dirección de las manecillas del reloj hasta que
el bombeo del asa deje de elevar las horquillas y
funcione correctamente la posición NEUTRAL (NEUTRO).
2. Si las horquillas bajan mientras se bombea en la
posición NEUTRAL (NEUTRO), gire el tornillo de ajuste
en dirección contraria a las manecillas del reloj
hasta que las horquillas dejen de bajar.
3. Si las horquillas no bajan cuando la palanca de
control está en la posición DOWN, gire el tornillo de
ajuste en el sentido de las manecillas del reloj hasta
que las horquillas bajen al levantar la palanca de
control. Después, revise la posición de NEUTRAL de los
pasos 1 y 2.
4. Si las horquillas no se levantan al bombear en la
posición UP, gire el tornillo de ajuste en el sentido
contrario de las manecillas del reloj hasta que
las horquillas se eleven mientras bombea en la
posición UP. Después, revise la posición de NEUTRAL
y DOWN de los pasos 1, 2 y 3.
NOTA: Al estar viendo el patín del lado de la
asa, el tornillo de ajuste está localizado al
lado derecho de la bomba arriba de la llanta
derecha. El patín bajará más rápido o lento
dependiente de que tan adentro o afuera esté
el tornillo.

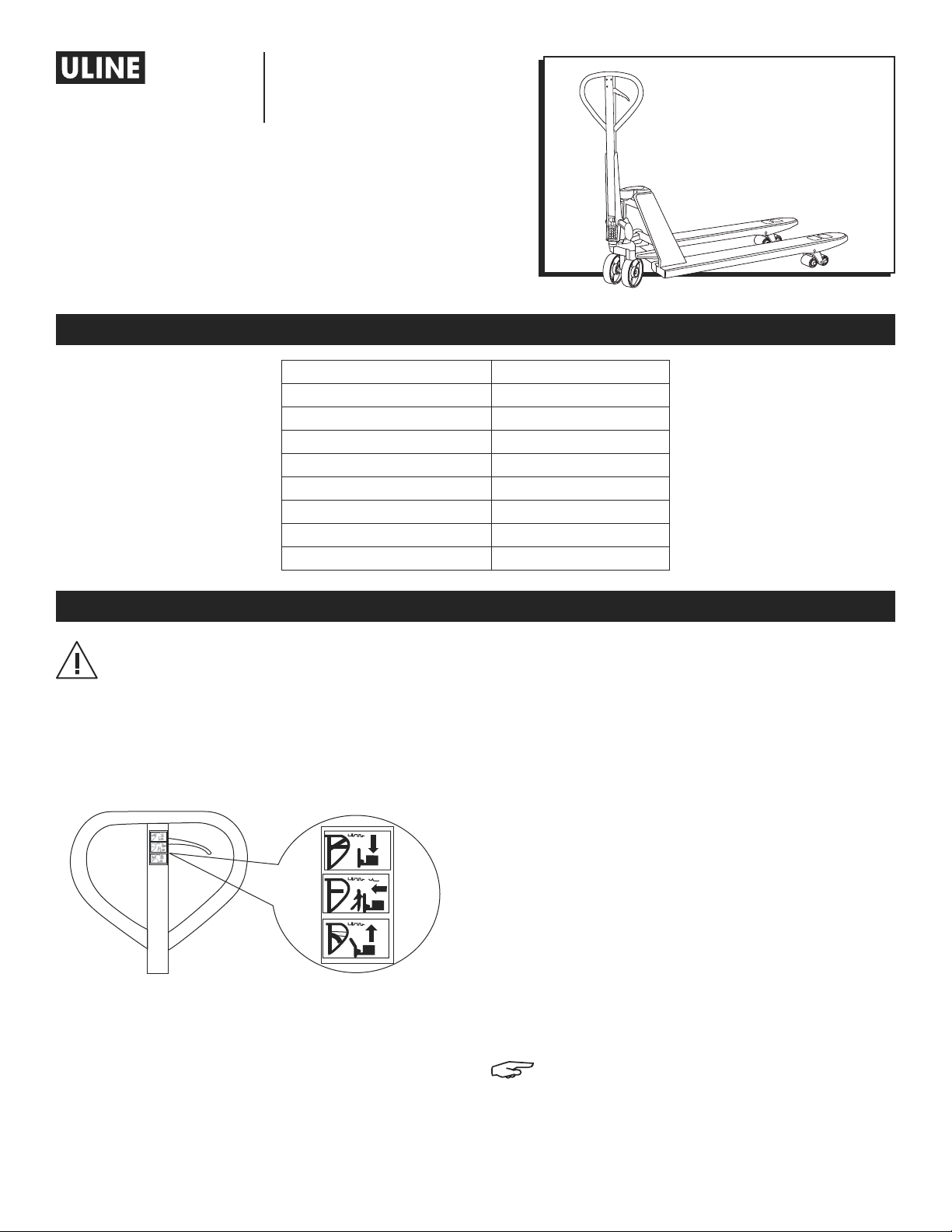

Diagrama 1
MODELO H-5484
Capacidad 4,990 kg (11,000 lbs.)
Altura Máx. de Horquilla 19 cm (7.5")
Altura Mín. de Horquilla 7.6 cm (3")
Longitud de Horquilla 121.9 cm (48")
Ancho Total de Horquillas 68.5 cm (27")
Diámetro de Llantas de la Horquilla Nylon de 7.6 cm (3")
Diámetro del Volante Nylon de 17.8 cm (7")
Peso Neto 122 kg (270 lbs.)

PAGE 5 OF 9 0821 IH-5484
ACEITE
Revise el nivel de aceite cada seis meses. La
capacidad de aceite es aproximadamente de 0.35L.
Agregue fluido como se requiera. Lo anterior debe
hacerse con las horquillas abajo.
Use aceite hidráulico ISO VG 32 o equivalente. La
viscosidad del aceite debe ser 30cSt a 40 °C (104 °F).
CÓMO EXPULSAR AIRE DE LA BOMBA
El aire puede entrar aire a la unidad con el tiempo o
cuando se reemplazan los sellos. Para expulsarlo, levante
la palanca de control a la posición DOWN (BAJAR) y
mueva el asa hacia arriba y abajo varias veces.
REVISIÓN DIARIA Y MANTENIMIENTO
Las revisiones diarias del patín hidráulico pueden limitar
el desgaste de la unidad. Preste especial atención a
las llantas, los ejes, el asa, las horquillas y la palanca
de control para subir o bajar.
LUBRICACIÓN
Use aceite para motor o grasa para lubricar todas las
partes móviles.
MANTENIMIENTO
SEGURIDAD
NOTA: Para la operación segura del Patín
Hidráulico de Uso Pesado, lea todas las
instrucciones y advertencias de seguridad que
aparecen aquí o en el patín hidráulico antes
de usarlo.
1. No opere el patín a menos que esté familiarizado
con esta máquina y haya recibido capacitación y
autorización para hacerlo.
2. No use el patín en suelo inclinado.
3. Nunca coloque ninguna parte de su cuerpo en el
mecanismo elevador ni debajo de las horquillas o
la carga. No lleve pasajeros.
4. Los operadores deben usar guantes y zapatos de
seguridad.
5. No maneje cargas inestables ni apiladas sin
asegurarlas.
6. No sobrecargue el patín.
7. Siempre centre las cargas en las horquillas, no en
los extremos de las horquillas. (Vea Diagrama 2)
8. La capacidad del patín supone una carga
distribuida de forma homogénea con el centro de
la carga en el punto medio de la longitud de las
horquillas.
9. Asegúrese de que la longitud de las horquillas
coincida con la de la carga de la tarima.
10. Baje las horquillas a la altura más baja cuando no
se use el patín.

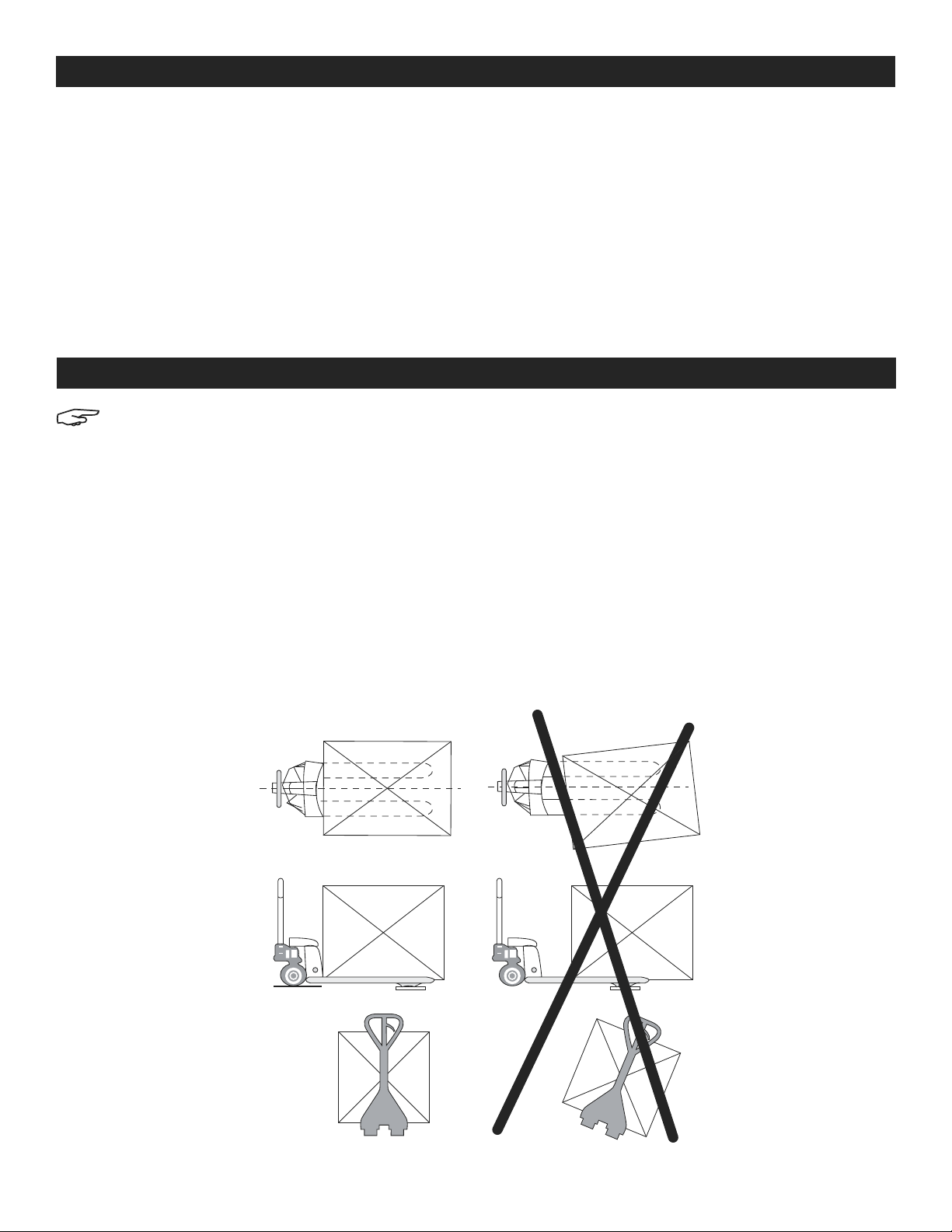

Diagrama 2 A B

PAGE 6 OF 9 0821 IH-5484
PROBLEMA DE FUNCIONAMIENTO CAUSAS RECOMENDACIONES
Las horquillas no suben a la altura
máxima.
No hay suficiente aceite hidráulico. Agregue más aceite.
Las horquillas no suben. No hay suficiente aceite hidráulico.
El aceite tiene impurezas.
La válvula de descarga está fuera de su ajuste.
Aire en el aceite hidráulico.
Agregue más aceite.
Cambie el aceite.
Modifique el tornillo de ajuste. (Vea
Funcionamiento)
Expulse el aire. (Vea Mantenimiento)
Las horquillas no bajan. La varilla y el cilindro se deforman como
resultado de una carga que está extremadamente
desbalanceada.
Una parte está rota o deformada como resultado
de una carga desbalanceada.
El tornillo de ajuste no está en la posición correcta.
Exceso de aceite hidráulico.
Reemplace la varilla y/o el cilindro.
Repare o reemplace el componente.
Modifique el tornillo de ajuste. (Vea
Funcionamiento)
Retire tanto aceite como sea necesario.
Fugas Sellos desgastados o dañados.
Algunas partes pueden estar agrietadas o
desgastadas.
Reemplace los sellos con otros nuevos.
Revise y reemplace con sellos nuevos.
Las horquillas descienden sin haberlas
bajado.
Impurezas en el aceite hacen que la válvula de
descarga no se cierre.
Aire en el aceite hidráulico.
Sellos desgastados o dañados.
La válvula de descarga está fuera de su ajuste.
Cambie el aceite.
Expulse el aire. (Vea Mantenimiento)
Reemplace con partes nuevas.
Modifique el tornillo de ajuste. (Vea
Funcionamiento)
SOLUCIÓN DE PROBLEMAS
NOTA: No intente reparar el Patín Hidráulico de Uso Pesado a menos que esté capacitado y autorizado
para hacerlo.
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0821 IH-5484
TRANSPALETTE
ROBUSTE
1-800-295-5510
uline.ca
H-5484
FONCTIONNEMENT
DONNÉES TECHNIQUES
AVERTISSEMENT! L'opérateur doit lire et
comprendre les instructions qui figurent ici et
sur le transpalette avant l'utilisation.

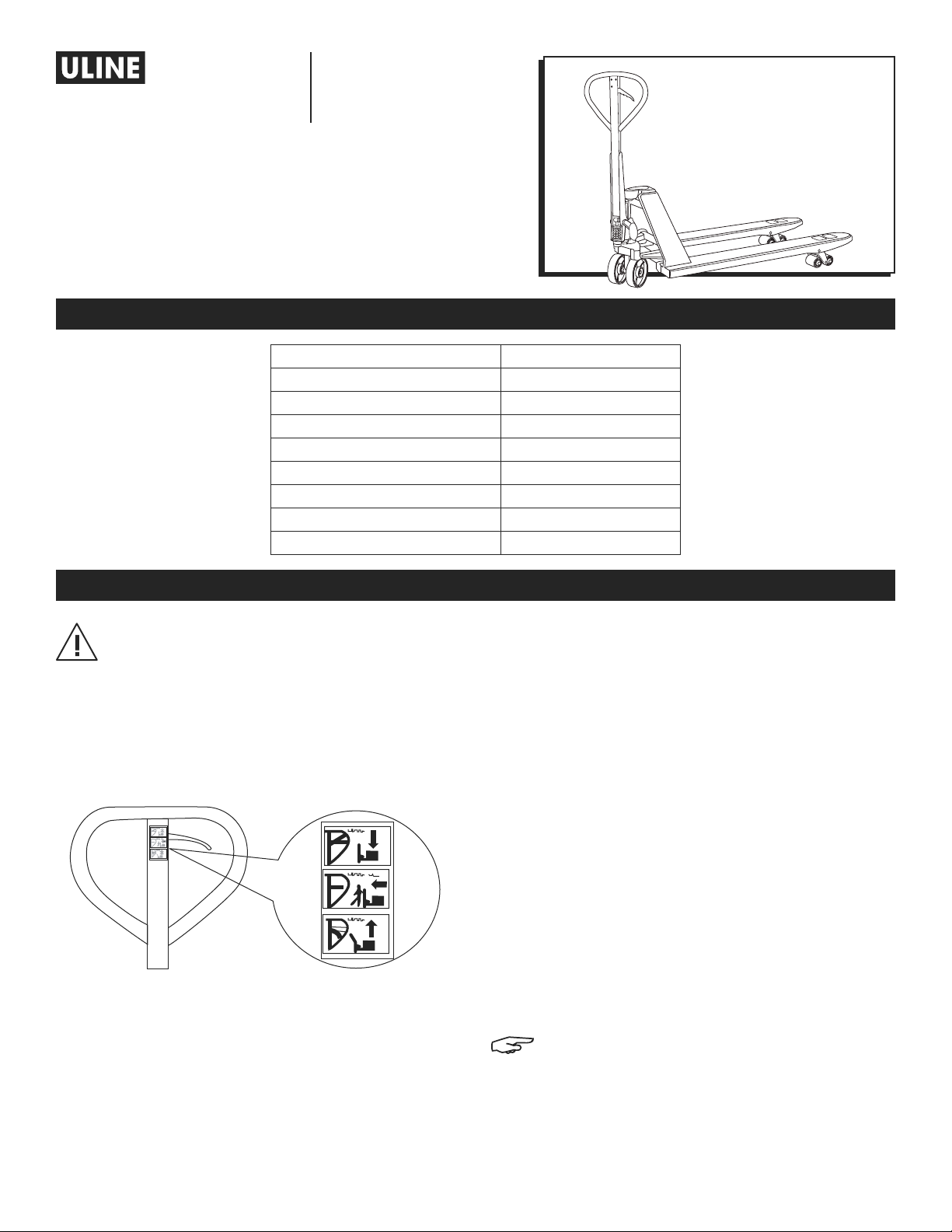

La poignée du transpalette est munie d'un levier de
commande réglable à trois positions. (Voir Figure1)
DOWN (ABAISSER) = pour abaisser les fourches
NEUTRAL (NEUTRE) = pour déplacer la charge
UP (SOULEVER) = pour soulever les fourches
1. Si les fourches se soulèvent lorsque vous pompez à
la position NEUTRAL, tournez la vis de réglage dans
le sens horaire jusqu'à ce que le pompage de
la poignée ne soulève pas les fourches et que la
position NEUTRAL fonctionne correctement.
2. Si les fourches s'abaissent lorsque vous pompez à la
position NEUTRAL, tournez la vis de réglage dans le
sens antihoraire jusqu'à ce que les fourches cessent
de s’abaisser.
3. Si les fourches ne s’abaissent pas lorsque le levier
de commande est à la position DOWN, tournez la
vis de réglage dans le sens horaire jusqu’à ce que
le soulèvement du levier de commande abaisse
les fourches. Vérifiez ensuite la position NEUTRAL
conformément aux étapes 1 et 2.
4. Si les fourches ne se soulèvent pas lorsque vous
pompez à la position UP, tournez la vis de réglage
dans le sens antihoraire jusqu’à ce que les fourches
se soulèvent pendant que vous pompez à la
position UP. Vérifiez ensuite les positions NEUTRAL et
DOWN conformément aux étapes 1, 2 et 3.
REMARQUE: En visualisant le transpalette
du côté poignée, la vis de réglage se situe
du côté droit de la pompe, au-dessus de la
roue droite. Le transpalette s'abaissera plus
ou moins rapidement selon la profondeur du
réglage de la vis de réglage.
Figure1
MODÈLE H-5484
Capacité 4990 kg (11 000lb)
Hauteur max. des fourches 19,1cm (7,5po)
Hauteur min. des fourches 7,6 cm (3po)
Longueur des fourches 1,2m (48po)
Largeur totale des fourches 68,6cm (27po)
Diam. des roues des fourches 7,6 cm (3 po), nylon
Diam. de la roue directrice 17,8 cm (7 po), nylon
Poids net 122 kg (270lb)

PAGE 8 OF 9 0821 IH-5484
HUILE
Vérifiez le niveau d’huile tous les six mois. La capacité
d’huile est de 0,35 litre. Remplissez l’huile au besoin. Ceci
doit être accompli avec les fourches en position abaissée.
Utilisez l'huile hydraulique ISO VG 32 ou un équivalent.
La viscosité de l'huile doit être 30cSt à 40°C (104°F).
COMMENT PURGER L'AIR DE LA POMPE
De l'air peut pénétrer dans la pompe au fil du temps ou
lors du remplacement des joints d'huile. Pour purger l'air,
soulevez le levier de commande à la position DOWN,
puis déplacez le levier de haut en bas à plusieurs
reprises.
VÉRIFICATION ET ENTRETIEN QUOTIDIENS
La vérification quotidienne du transpalette peut en
limiter l'usure. Portez une attention spéciale aux roues,
aux essieux, à la poignée, aux fourches et au levier de
commande.
LUBRIFICATION
Utilisez de l'huile à moteur ou de la graisse pour lubrifier
toutes les pièces mobiles.
ENTRETIEN
SÉCURITÉ
REMARQUE: Pour l'opération sécuritaire du
transpalette robuste, veuillez lire tous les
avertissements et consignes qui figurent ici et
sur le transpalette avant l'utilisation.
1. N'utilisez pas le transpalette si vous n'avez pas une
bonne connaissance de ce dernier et n’avez pas
été formé ni autorisé pour le faire.
2. N'utilisez pas le transpalette sur une surface en pente.
3. Ne placez jamais une partie de votre corps dans
le mécanisme de levage ou sous la fourche ou la
charge. Ne transportez pas de passagers.
4. Les opérateurs devraient porter des gants et des
chaussures de sécurité.
5. Ne manutentionnez jamais de charges instables ou
mal empilées.
6. Ne surchargez pas le transpalette.
7. Positionnez toujours la charge au centre plutôt qu'à
l'extrémité des fourches. (Voir Figure2)
8. La capacité du transpalette est établie avec une
charge uniformément distribuée, avec le centre de
la charge positionné à mi-chemin de la longueur
des fourches.
9. Assurez-vous que la longueur des fourches
correspond à la longueur de la palette transportée.
10. Lorsque vous n'utilisez pas le transpalette, abaissez
les fourches au niveau le plus bas.

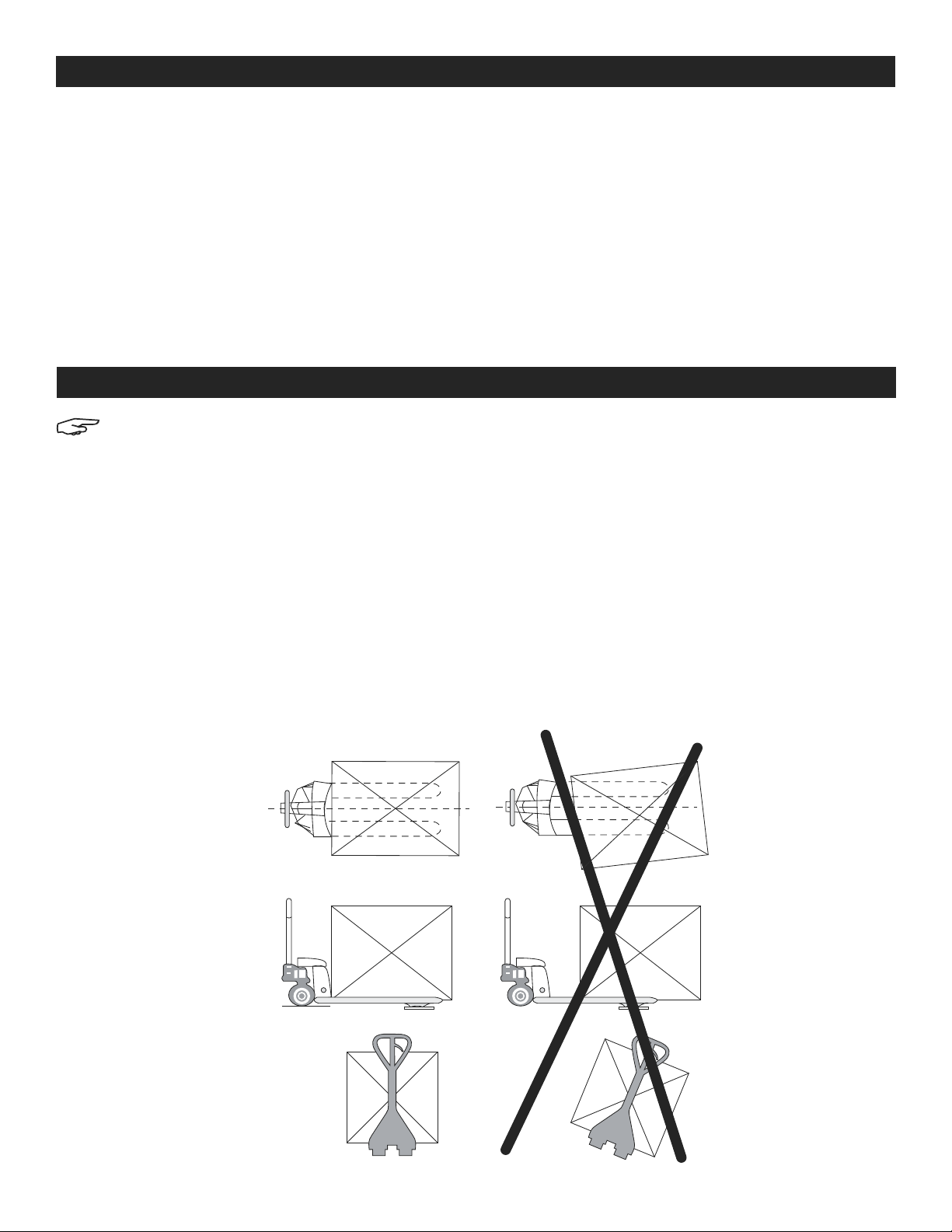

Figure2 A B

PAGE 9 OF 9 0821 IH-5484
PROBLÈME CAUSES RECOMMANDATIONS
Les fourches ne se soulèvent pas à la
hauteur maximale.
L'huile hydraulique est insuffisante. Ajoutez de l'huile.
Les fourches ne se soulèvent pas. L'huile hydraulique est insuffisante.
L'huile contient des impuretés.
Le clapet de refoulement est déréglé.
Il y a de l'air dans l'huile hydraulique.
Ajoutez de l'huile.
Changez l'huile.
Réglez la vis de réglage. (Voir la section
Fonctionnement)
Purgez l’air. (Voir la section Entretien)
Les fourches ne descendent pas. La tige et le cylindre sont déformés
à la suite du transport d'une charge très
déséquilibrée.
Une pièce a été brisée ou déformée à la suite du
transport d'une charge déséquilibrée.
La vis de réglage n'est pas à la position appropriée.
Trop d’huile hydraulique.
Remplacez la tige et/ou le cylindre.
Réparez ou remplacez le composant.
Réglez la vis de réglage. (Voir la section
Fonctionnement)
Égouttez l’huile au besoin.
Fuites Joints d'huile usés ou endommagés.
Certaines pièces peuvent être fissurées ou usées.
Remplacez les joints d'huile par des
neufs.
Vérifiez et remplacez par des
composants neufs.
Les fourches descendent sans
commandement.
Des impuretés contenues dans l'huile empêchent la
fermeture du clapet de refoulement.
Il y a de l’air dans l’huile hydraulique.
Les joints sont usés ou endommagés.
Le clapet de refoulement est déréglé.
Changez l'huile.
Purgez l’air. (Voir la section Entretien)
Remplacez par des joints neufs.
Réglez la vis de réglage. (Voir la section
Fonctionnement)
DÉPANNAGE
REMARQUE: Ne tentez pas de réparer le transpalette robuste à moins d'être formé ou autorisé pour le faire.
1
-800-295-551
0
uline.ca
