Vari 400803 User manual

Electric Standing Desk
Bureau électrique
Patent and trademark informaon: vari.com/patents | ©2020, 2021 Varidesk, LLC All rights reserved.
Informaons sur les brevets et les marques : vari.com/patents | ©2020, 2021 Varidesk, LLC Tous droits réservés.
48x30 60x30 72x30
2 People
Required for
Assembly
2 personnes
Requis pour
l’assemblage
Holds up
to 220 lb
(99,8 kg)
Peut soutenir
jusqu’à 220 lb
(99,8 kg)
2 People
Required for
Assembly
2 personnes
Requis pour
l’assemblage
Holds up
to 200 lb
(90,7 kg)
Peut soutenir
jusqu’à 200 lb
(90,7 kg)
2 People
Required for
Assembly
2 personnes
Requis pour
l’assemblage
Holds up
to 180 lb
(81,6 kg)
Peut soutenir
jusqu’à 180 lb
(81,6 kg)

Included Parts
Pièces incluses
*Desktop and leg kit ship in separate boxes and could arrive in separate deliveries.
Le bureau et les pieds sont expédiés dans des boîtes séparées et pourraient arriver dans des livraisons séparées.
Box 1 of 2
Boîte 1 de 2
x1
LEG
PIED
x2 M10
x1
M6
x1
M10
40mm
x4
M6
14mm
x4
x2
M6
x4
x1 x1 x2
x2
Box 2 of 2
Boîte 2 de 2
Only Included with the
Electric Standing Desk 72x30
Inclus seulement avec le
bureau électrique 72 x 30

1
Desktop and desk legs will arrive in separate boxes. Open both boxes; remove the desk legs and parts
from their box. We recommend assembling the desk with the desktop face down in its box to prevent
any surface scratching.
Place the legs into the grooved areas on each side of the metal frame. (Both legs will work on
the right or le side.) Aer each leg is placed into the grooved area, push the leg all the way back
towards the outside of the frame, securing it in place to conrm it is properly aligned.
Use the smaller hex key (M6) provided to securely ghten the screws and washers (M6 - 14mm)
onto each leg.
Les pieds de bureau et le haut du bureau arriveront dans des boîtes séparées. Ouvrez les deux boîtes; rerez les paes et les
pièces de leur boîte. Nous vous recommandons d’assembler le bureau avec le haut du bureau face vers le bas dans sa boîte
pour éviter toute rayure de surface.
Placez les pieds dans les zones rainurées de chaque côté du cadre métallique. (Chaque pied peut être installé du côté droit
ou gauche.) Une fois chaque pied placé dans la zone rainurée, poussez le pied complètement vers l’extérieur du cadre, en le
xant en place pour conrmer qu’il est correctement aligné.
Ulisez la clé hexagonale de plus pete taille (M6) fournie pour bien serrer les vis et les rondelles (M6 – 14 mm) sur chaque
pied.
1
Desk Assembly
Assemblage du bureau

2 a
2
For the Electric Standing Desks 48x30 and 60x30:
Once the legs are secured with screws and while the desk is sll face down, lower the control box
into the middle cavity of the metal frame. Then, slide the control box to engage the bracket that
holds the control box in place. When the control box is secured, connect the leg cables to the
corresponding control box inputs, M1 and M2.
Pour les bureaux électriques 48 x 30 et 60 x 30 :
Lorsque les pieds sont bien xés avec les vis et pendant que le bureau est toujours face vers le bas, abaissez le boîer
de commande dans la cavité centrale du cadre métallique. Ensuite, faites glisser le boîer de commande pour engager le
support qui mainent le boîer de commande en place. Lorsque le boîer de commande est bien xé, connectez les câbles
de pieds aux entrées correspondantes du boîer de commande, M1 et M2.
AC = Power Cord
M1 = Leg Cable
M2 = Leg Cable
HS = Control Panel
CA = Cordon d’alimentaon
M1 = Câble du pied
M2 = Câble du pied
HS = Panneau de commande

3
2 b
For the Electric Standing Desk 72x30:
Once the legs are secured with screws and while the desk is sll face down, lower the control box
into the middle cavity of the metal frame. Then, slide the control box to engage the bracket that
holds the control box in place. When the control box is secured, rst connect the leg cables to the
extension cables (Figure A). Then, connect the extension cables to the corresponding control box
inputs, M1 and M2 (Figure B).
Pour le bureau électrique 72 x 30 :
Lorsque les pieds sont bien xés avec les vis et lorsque le bureau est toujours face vers le bas, abaissez le boîer de commande
dans la cavité centrale du cadre métallique. Ensuite, faites glisser le boîer de commande pour engager le support qui
mainent le boîer de commande en place. Lorsque le boîer de commande est bien xé, connectez d’abord les câbles
de pieds aux les rallonges (Figure A). Ensuite, connectez les câbles de rallonge aux entrées correspondantes du boîer de
commande, M1 et M2 (Figure B).
AC = Power Cord
M1 = Leg Cable
M2 = Leg Cable
HS = Control Panel
CA = Cordon d’alimentaon
M1 = Câble du pied
M2 = Câble du pied
HS = Panneau de commande
Fig. A Fig. B

4
Locate the control panel and slide it into the bracket to aach. Once the panel is in place, connect
its cable to the corresponding control box input, HS.
PLEASE NOTE: The control panel can be placed on the desk’s right or le side, depending on
the user’s preference. If the bracket for the control panel is not on the preferred side, unscrew it,
line it up with the pre-drilled pair of holes on the other side, and screw it in before aaching the
control panel.
You can use the included adhesive clips to secure the control panel cord to the underside of the
desktop to keep it out of the way.
Localisez le panneau de commande et faites-le glisser dans le support pour le xer. Une fois le panneau en place, branchez
son câble à l’entrée correspondante du boîer de commande, HS.
VEUILLEZ NOTER : Le panneau de commande peut être placé à droite ou à gauche, selon la préférence de l’ulisateur. Si
le support du panneau de commande ne se trouve pas du côté désiré, dévissez-le, alignez-le aux trous pré-percés de l’autre
côté et vissez-le avant de xer le panneau de commande.
Vous pouvez uliser les aaches adhésives incluses pour xer le cordon d’alimentaon du panneau de commande au-
dessous du bureau pour le garder à l’écart.
3

Once legs and feet are secure, two people should carefully ip the assembled desk (along the
back edge to avoid damaging the control panel) to an upright posion. Adjust the footpads to
level the desk as needed.
Before starng your inial setup, place the desk where you want it, connect the power cord to
the control box AC input, and plug the desk in.
Une fois les pieds et les paes bien xés, deux personnes doivent retourner soigneusement le bureau assemblé (le long
du rebord arrière pour éviter d’endommager le panneau de commande) en posion vercale. Réglez les repose-pieds pour
mere le bureau à niveau au besoin.
Avant de commencer votre conguraon iniale, placez le bureau où vous le souhaitez, et branchez le cordon d’alimentaon
à l’entrée CA du boîer de commande, puis branchez le bureau.
Once the control box is secure and while the desk is sll face down, place one foot on top of one
leg aligning the screw holes. Use the larger hex key (M10) provided to securely ghten screws
(M10 - 40mm) into the feet. Repeat this step to aach the other foot.
PLEASE NOTE: A cable tray is available for purchase as an added accessory. If you plan to aach
a cable tray, it will be easiest to do so while the desk is sll face down.
Une fois que le boîer de commande est bien en place et que le bureau est toujours face vers le bas, placez un pied sur une
pae en alignant les trous de vis. Ulisez la clé hexagonale de plus grande taille (M10) fournie pour bien serrer les vis (M10
- 40 mm) dans les pieds. Répétez cee étape pour xer l’autre pied.
VEUILLEZ NOTER : Il est possible d’acheter un plateau de câbles comme accessoire supplémentaire. Si vous prévoyez
installer un plateau de câbles, il sera plus facile de le faire lorsque le bureau se trouve face vers le bas.
5
4
5

6
Product Setup & Adjustments
Press the DOWN buon on the control panel unl the base reaches its lowest posion. Press and
hold the DOWN buon again unl the LED display reads “RST”.
Press and hold the 1 buon (about 5 seconds) while the LED ashes “RST” and switches to either:
10.1 = One-Touch (preset buons work with one quick press)
10.2 = Constant-Touch (preset buons work when pressed and held down for a few seconds)
Release the 1 buon. Press the 1 buon again unl desired seng is reached. Once the chosen
seng is displayed, release the buon and wait for the display to return to “RST”.
Finish the reset process by pressing and holding the DOWN buon unl the desk lowers a lile
bit more, slightly rises, and stops. Release the buon. The new program is saved and your desk is
now ready to use.
Initial Setup
12 3 4 M
To toggle from inches to cenmeters on the display, rst press the DOWN buon unl the desk
reaches the lowest posion (25”). Press and hold the DOWN buon again unl the display ashes
“RST”. Press and hold the 2 buon (about 5 seconds) unl the display ashes “RST” and then
switches to either 10.3 (= cm) or 10.4 (= in).
If the display is not ashing “RST”:
1. Lower the desk to the lowest posion (25”), then release the buon.
2. Press and hold the DOWN buon unl the “RST” ashes and release the buon.
3. Press and hold the DOWN buon again unl the display shows the height of 25”, then
release the buon.
If the display is already ashing “RST”, begin with step 2 above.
Inches to Centimeters

7
Conguration initiale
12 3 4 M
Appuyez sur le bouton DOWN (bas) du panneau de commande jusqu’à ce que la base aeigne sa posion la plus basse.
Appuyez sur le bouton DOWN (bas) et maintenez-le enfoncé jusqu’à ce que l’achage DEL indique « RST ».
Appuyez sur le bouton 1 et maintenez-le enfoncé (environ cinq secondes) pendant que l’écran DEL ache « RST » en
clignotant et passe à l’un des modes suivants :
10,1 = Toucher simple (les boutons prédénis fonconnent avec une pression rapide)
10,2 = Toucher en connu (les boutons de préréglage fonconnent lorsqu’ils sont maintenus enfoncés pendant quelques
secondes)
Relâchez le bouton 1. Appuyez à nouveau sur le bouton 1 jusqu’à ce que le réglage souhaité soit aeint. Une fois que le
réglage choisi aché, relâchez le bouton et aendez que l’achage revienne à « RST ».
Terminez le processus de réinialisaon en appuyant sur le bouton DOWN (bas) et en le maintenant enfoncé jusqu’à ce que
le bureau s’abaisse un peu plus, monte légèrement puis s’arrête. Relâchez le bouton. Le nouveau programme est enregistré
et votre bureau est maintenant prêt à être ulisé.
Pouces en centimètres
Pour passer des pouces aux cenmètres sur l’écran d’achage, appuyez d’abord sur le bouton DOWN (bas) jusqu’à ce que
le bureau aeigne la posion la plus basse (25 po = 63,5 cm). Appuyez à nouveau sur le bouton DOWN (bas) et maintenez-
le enfoncé jusqu’à ce que l’écran ache « RST ». Appuyez sur le bouton 2 et maintenez-le enfoncé (environ cinq secondes)
jusqu’à ce que l’écran ache « RST » en clignotant et passe ensuite à 10,3 (= cm) ou 10,4 (= po).
Si « RST » ne clignote pas à l’écran :
1. Abaissez le bureau jusqu’à la posion la plus basse (25 po), puis relâchez le bouton.
2. Appuyez sur le bouton DOWN et maintenez-le enfoncé jusqu’à ce que « RST » clignote, puis relâchez le bouton.
3. Appuyez à nouveau sur le bouton DOWN et maintenez-le enfoncé jusqu’à ce que l’écran ache la hauteur de 25
po, puis relâchez le bouton.
Si « RST » clignote déjà à l’écran, passez à l’étape 2 ci-dessus.
Conguration et réglages du produit

8

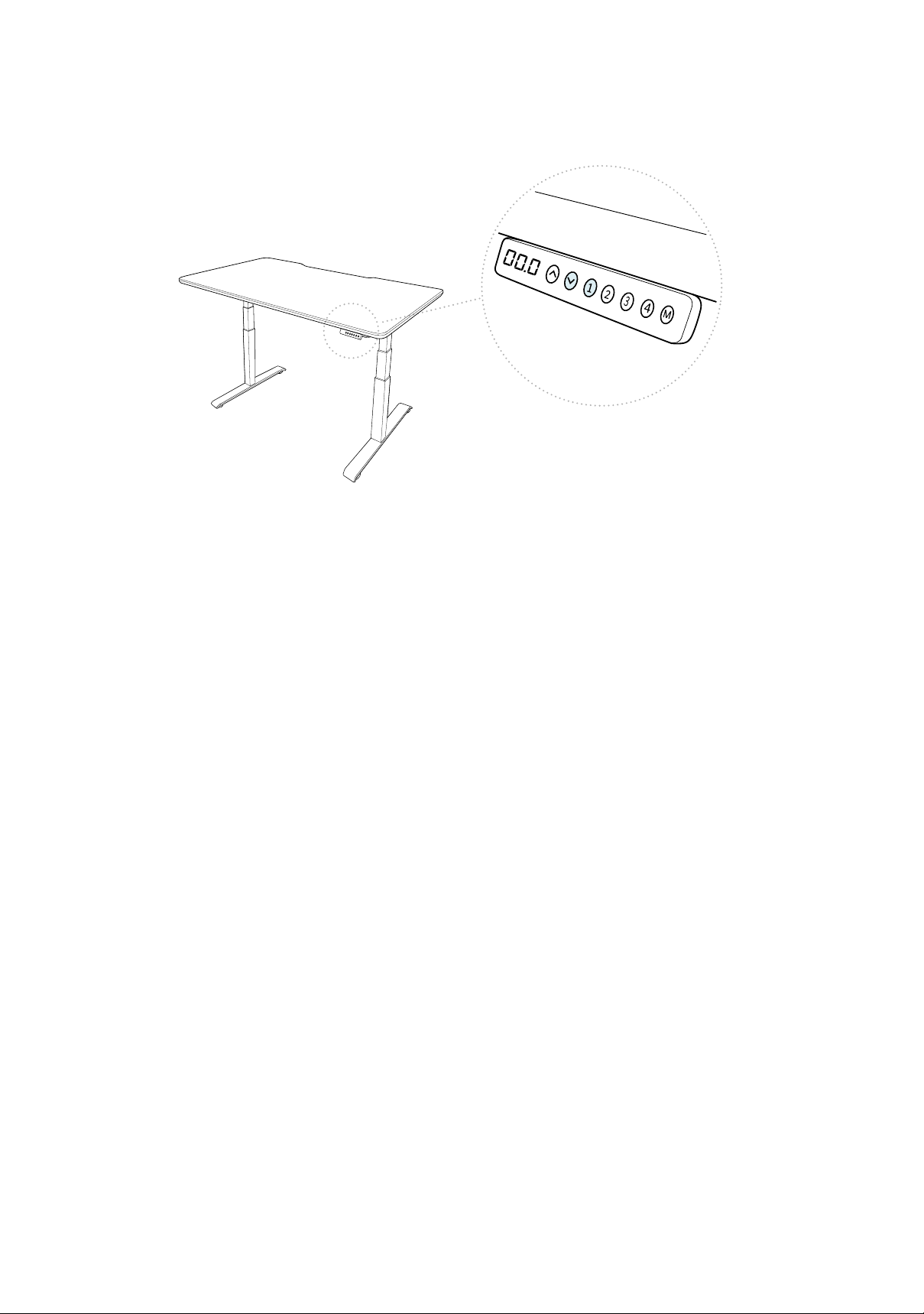

The height sengs range from 25-50.5 inches (63.5-128 cm). If you prefer to change the sengs
to a more narrow range, follow the below steps.
Make sure the power is ON and a number reads on the LED display (if no number appears, please
follow the Troubleshoong and Reset procedure).

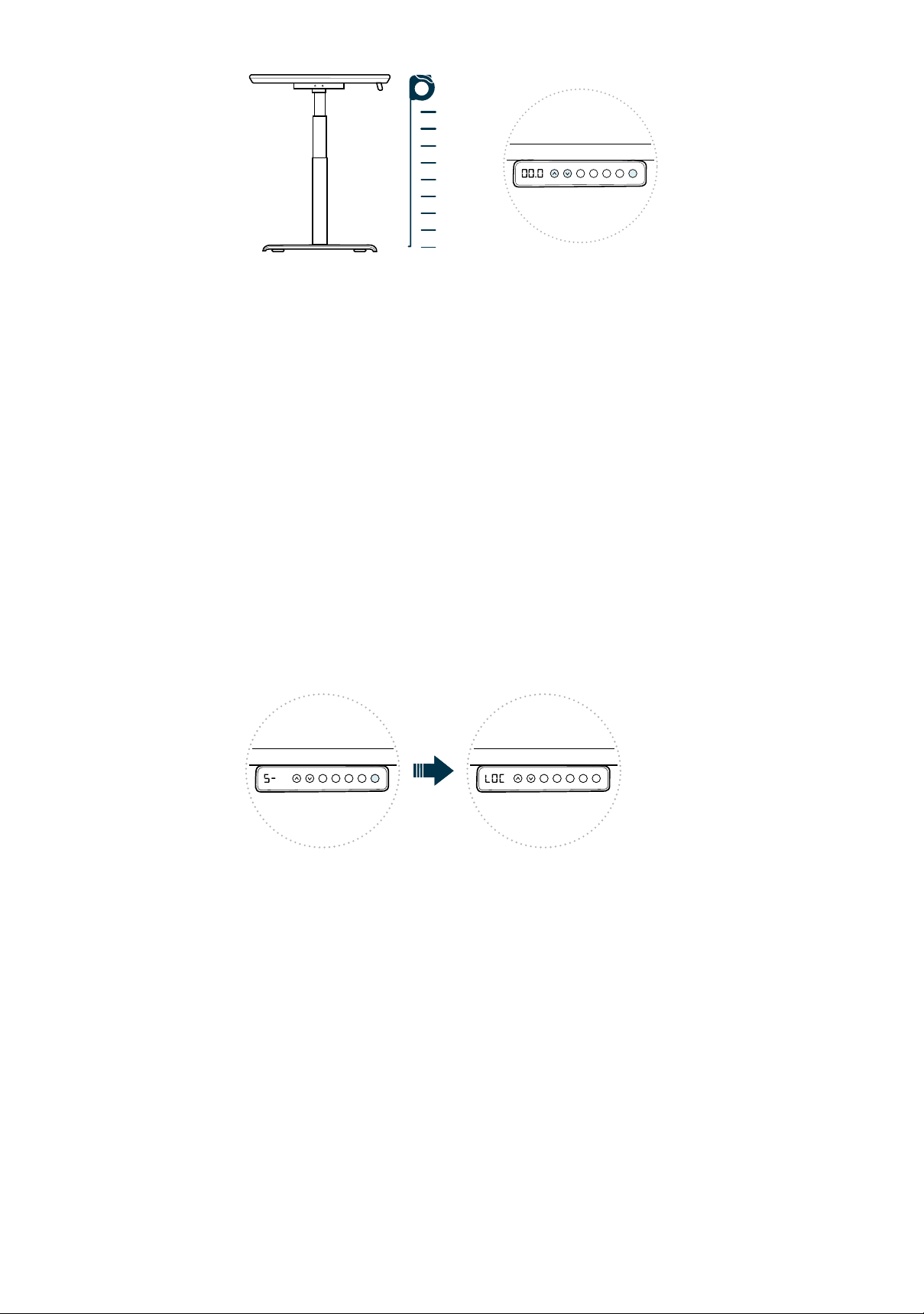

To set the Upper-Limit Posion: Use the UP/DOWN buons to move the base to the desired
maximum-height posion. Press the “M” buon and release. Press the UP buon and release.
The LED display will ash “S-”. Press and hold the “M” buon unl the LED display changes to
“999”. The display will automacally return to the selected height. The new upper limit is now set.
To set the Lower-Limit Posion: Use the UP/DOWN buons to move the base to the desired
minimum-height posion. Press the “M” buon and release. Press the DOWN buon and release.
The LED display will ash “S-”. Press and hold the “M” buon unl the LED display changes to
“000”. The display will automacally return to the selected height. The new lower limit is now set.
To Remove Upper/Lower Limit Posions: Press the “M” buon and release. The LED display will
read “S-”. Within 5 seconds, press and hold the “M” buon again for 2 seconds. The LED display
will change to “555” and then automacally return to the height display. The upper and lower
limits are now removed.
WARNING: A RESET procedure requires the desk base to fully retract (beyond any lower limit
set). Please ensure that you have the proper clearance below the desk base.
Aer the upper and lower limits are set, the previous memory posions (1, 2, 3, 4) may be outside
the new range of movement. If so, simply reset the memory posions.
If you aempt to revise a previously set upper or lower limit and it is outside of the exisng range,
you will need to remove the previously set upper/lower limits rst.
Setting Upper & Lower Limits

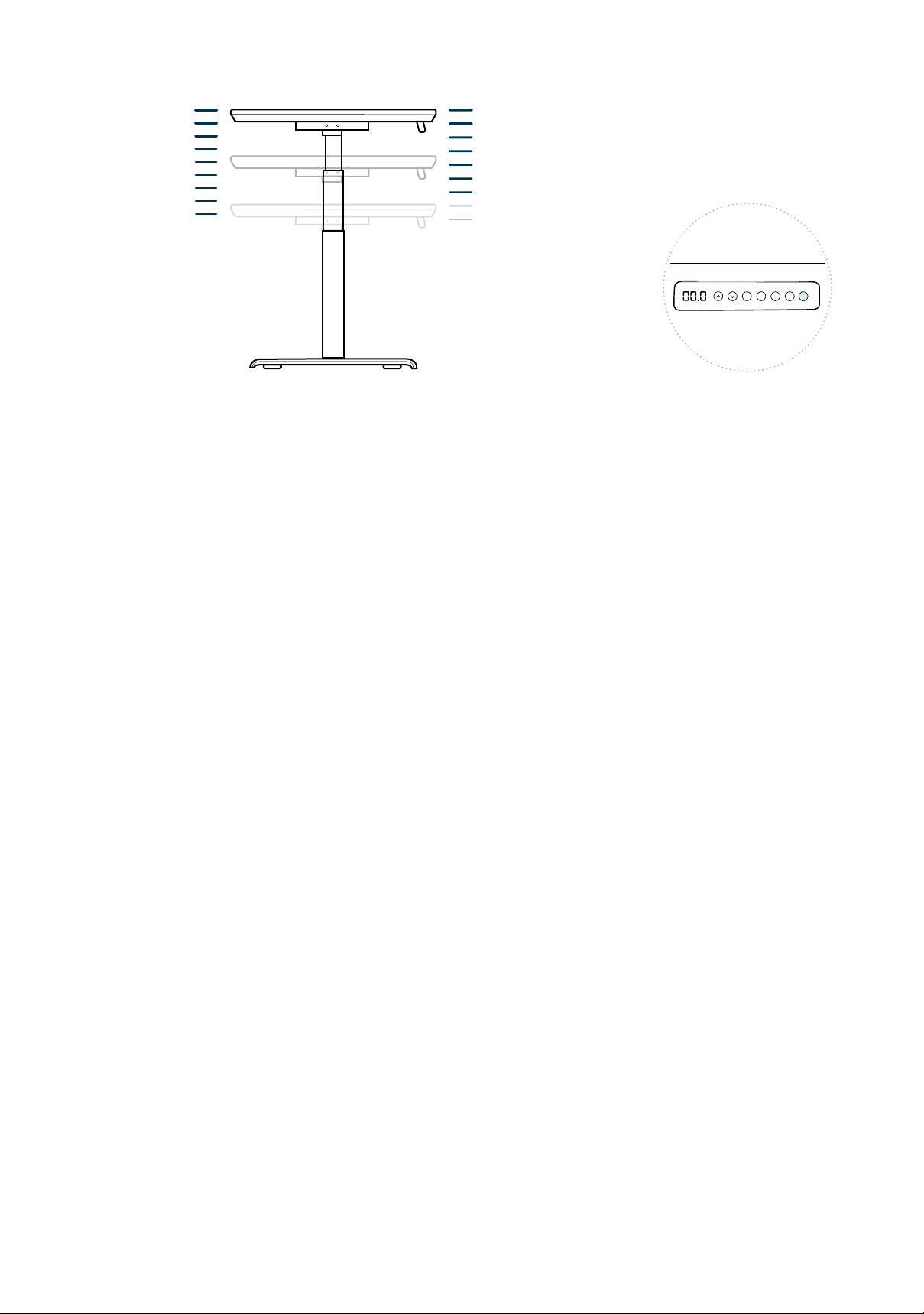

The height sengs range from 25-50.5 inches (63.5-128 cm). You can program 4 height prefer-
ences by raising or lowering the desk to your desired height, pressing the “M” buon (you will see
“S-” appear on the display), then pressing 1, 2, 3, or 4.
Height Settings and Preferences
12 3 4 M
Highest Setting
Preferred Lowest Setting
Lowest Setting
12 3 4 M
50 ½"(128 cm)
25"(63.5 cm)
12 3 4 M
