Villager MBC 33 E User guide

Villager
MBC 33 E (SI)
Bencinska multifunkcijska naprava
Villager MBC 33 E
Originalna navodila za uporabo

Villager
MBC 33 E (SI)
2
RAZLAGA SIMBOLOV
Na napravi se nahajajo opozorilni simboli. Pred uporabo se seznanite z njihovim
pomenom. Upoštevanje opozoril ne preprečuje nevarnosti poškodb. Pri delu
upoštevajte opozorila in uporabljajte zdrav razum.
Preberite, dojemite in sledite vsem opozorilom.
Preberite to navodilo za uporabo in sledite vsem
opozorilom ter varnostnim inštrukcijam.
Imejte zaščito za glavo, zaščito sluha in zaščito za
oči, ko uporabljate to napravo.
Uporabljajte zaščitne rokavice, ko uporabljate to
napravo.
Nosite trdno obutev, ko uporabljate to napravo.
Otroci, opazovalci in pomočniki naj bodo oddaljeni
15m od trimerja za travo.
Varujte se od predmetov odvrženih iz delovne
cone.
Varujte se pred predmeti, ki so odvrženi z
različnimi sredstvi. Nikoli ne uporabljajte brez
ščitnikov, montiranih po predpisih.
Ne uporabljajte nazobčenega noža.
Nevarnost pred ognjem/vnetljivimi snovmi.

Villager
MBC 33 E (SI)
3
Avspuh in drugi deli motorja postanejo zelo vroči
med delom, ne dotikajte se jih.
Garantirani nivo zvočne moči za to napravo.
Nevarnost udarnin in poškodb od ostrih robov;
nikoli ne posegajte na nevarna mesta, ko se rezilo
premika.
Naprava je usaglašena z relevantnimi varnostnimi
standardi.
VARNOSTNA OPOZORILA
Naprave ne smejo uporabljati otroci, osebe z zmanjšanimi fizičnimi ali psihičnimi
sposobnostmi in osebe, ki nimajo izkušenj z uporabo tovrstnih naprav, razen če so pod
nadzorom izkušene osebe. Napravo shranjujte izven dosega otrok.
1) Usposabljanje
-Preberite navodila za uporabo in se seznanite s pravilnim načinom rokovanja z
napravo.
-Naprava je namenjena košnji trave in je ne smete uporabljati za druge namene.
-Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili za
uporabo. Lokalni predpisi lahko predpisujejo najnižjo starost uporabnika.
-Naprave ne uporabljajte v bližini živali, otrok ali drugih oseb.
-Uporabnik je odgovoren za škodo ali poškodbe, ki nastanejo tretjim osebam ali
njihovi lastnini.
-Ne uporabljajte naprave v zaprtih prostorih. Izpušni plini vsebujejo strupen
ogljikov monoksid.
2) Priprava
-Med delom nosite čvrste čevlje in ostalo zaščitno opremo.
-Naprava ne uporabljajte bosi ali v sandalih.
-Pred delom preglejte delovno območje. Iz delovnega območja odstranite
kamenje, palice, žico ali druge trde predmete.

Villager
MBC 33 E (SI)
4
-Pred uporabo preglejte napravo. Posebej pozorni bodite pri pregledu rezil,
vijakov in ostalih pogonskih delov. Poškodovane ali obrabljene dele zamenjajte.
Ne uporabljajte naprave s poškodovanimi deli.
-Pri napravah z več rezili se premikajo vsa rezila.
3) Delo
-Napravo uporabljajte samo podnevi ali pri dobri razsvetljenosti.
-Ne uporabljajte naprave za košnjo mokre trave (če je mogoče).
-Pri delu na klancu bodite še posebej previdni.
-Hodite, ne tecite.
-Pri menjanju smeri na klancu bodite še posebej previdni.
-Ne uporabljajte naprave za košnjo prestrmih pobočij.
-Pri premikanju nazaj morate biti izjemno previdni.
-Ne uporabljajte naprave brez nameščenih ščitnikov ali s poškodovanimi ščitniki.
-Motor vklopite v skladu z navodili za uporabo. Noge imejte odmaknjene od
rezil.
-Ne nagibajte naprave premočno. Dvignite samo del, ki je usmerjen stran od
uporabnika. Trdno držite napravo z obema rokama.
-Nikoli z roko ali nogo ne posegajte proti rezilu.
-Nikoli ne dvigajte ali prenašajte vklopljene naprave.
-Izklopite motor in odstranite vžigalno svečko:
•ko puščate napravo brez nadzora;
•pred odstranjevanjem zataknjenih delov;
•pred preverjanjem, čiščenjem ali vzdrževanjem;
•po udarcu ob trd predmet. Preglejte napravo za poškodbe. Poškodovane
dele popravite ali zamenjajte;
•če začne naprava neobičajno vibrirati (takoj preverite).
4) Vzdrževanje in shranjevanje
-Preverite, če so vsi vijaki in matice dobro priviti.
-Preglejte rezila ali najlonsko rezalno glavo za poškodbe ali obrabo.
-Poškodovane ali obrabljene dele zamenjajte.
-Uporabljajte samo ustrezna rezila in najlonske rezalne glave ter pripadajoče
ščitnike.
-Napravo in gorivo shranjujte v zaprtih prostorih. Pazite, da hlapi goriva ne
pridejo v stik z ognjem ali iskrami.
-Pred shranjevanjem počakajte, da se motor ohladi.
-Napravo pred shranjevanjem očistite in odstranite travo, listje ali ostanke
maziva ter zmanjšajte nevarnost požara.
-Če morate izprazniti posodo za gorivo, to storite zunaj.

Villager
MBC 33 E (SI)
5
POSEBNA VARNOSTNA OPOZORILA
1. Ročaje trdno držite z obema rokama. Ko prenehate z delom, premaknite stikalo
za plin na položaj za prosti tek.
2. Med delom bodite v ravnotežju.
3. Za košnjo uporabljajte ustrezno število vrtljajev. Ne spreminjajte nastavitev
hitrosti motorja.
4. Če se trava med delom zaplete v rezilo, izklopite motor in jo odstranite. Pred
nalivanjem goriva vedno izklopite motor.
5. Če z rezilom zadenete ob trd predmet, takoj izklopite motor in preglejte rezilo.
Če se rezilo poškoduje, ga zamenjajte.
6. Če se med delom pogovarjate, vedno izklopite motor.

Villager
MBC 33 E (SI)
6
OZNAKA DELOV
1. P ročaj
10. Natični ključ
19. Ročica za dovod zraka
2. Stikalo za vklop/izklop
11. Inbus ključ
20. Posoda za gorivo
3. Stikalo za plin A
12. Držalo A
21. Rezilo
4. Stikalo za plin B
13. Držalo B
22. Sponka cevi
5. Ščitnik
14. Pokrovček
23. Vijak pokrova filtra
6. Pogonsko ohišje
15. Matica (leva)
7. Glava z nitko
16. Pas
8. Posoda za mešanico
17. Zaganjalnik
9. Ključ
18. Motor

Villager
MBC 33 E (SI)
7
TEHNIČNI PODATKI
Tip
MBC 33 E
Model motorja
SK1E36F-2E
Delovna prostornina
32,6 cm3
Moč motorja
0,9 kW
Prostornina posode za gorivo
900 ml
Širina košnje z nitko
430 mm
Premer nitke
Φ2,4 mm
Širina košnje z rezilom
255 mm
Največje št. vrtljajev (motorna kosa)
7000 min-1
Največje št. vrtljajev (kosa za travo)
6500 min-1
Masa (z motorjem)
11,7 kg
Stopnja glasnosti, LWA
115 dB(A)
Vibracije
Kosa z nitko: Sprednji ročaj / Zadnji ročaj
Kosa z rezilom: Sprednji ročaj / Zadnji ročaj
3.47 m/s2/ 3.11 m/s2
2.99 m/s2/ 6.46 m/s2
Namen uporabe
Koso lahko uporabljate za košnjo trave. Uporaba za druge namene ni dovoljena.
Koso lahko uporabljate samo za domačo uporabo. Uporabljate jo lahko za košnjo trave
na domačem vrtu. Ne smete je uporabljati za košnjo trave na javnih površinah, v parkih
ali gozdovih.
Uporabniki
Naprave ne smejo uporabljati otroci in osebe mlajše od 16 let. Naprave prav tako ne
smejo uporabljati osebe pod vplivom alkohola, drog ali zdravil in osebe, ki niso
seznanjene z navodili za uporabo.
Čas uporabe
Napravo lahko uporabljajte kadarkoli. Uporabniki morajo biti obzirni do ljudi v bližini.

Villager
MBC 33 E (SI)
8
SESTAVLJANJE
Pred sestavljanjem preberite navodila za uporabo.

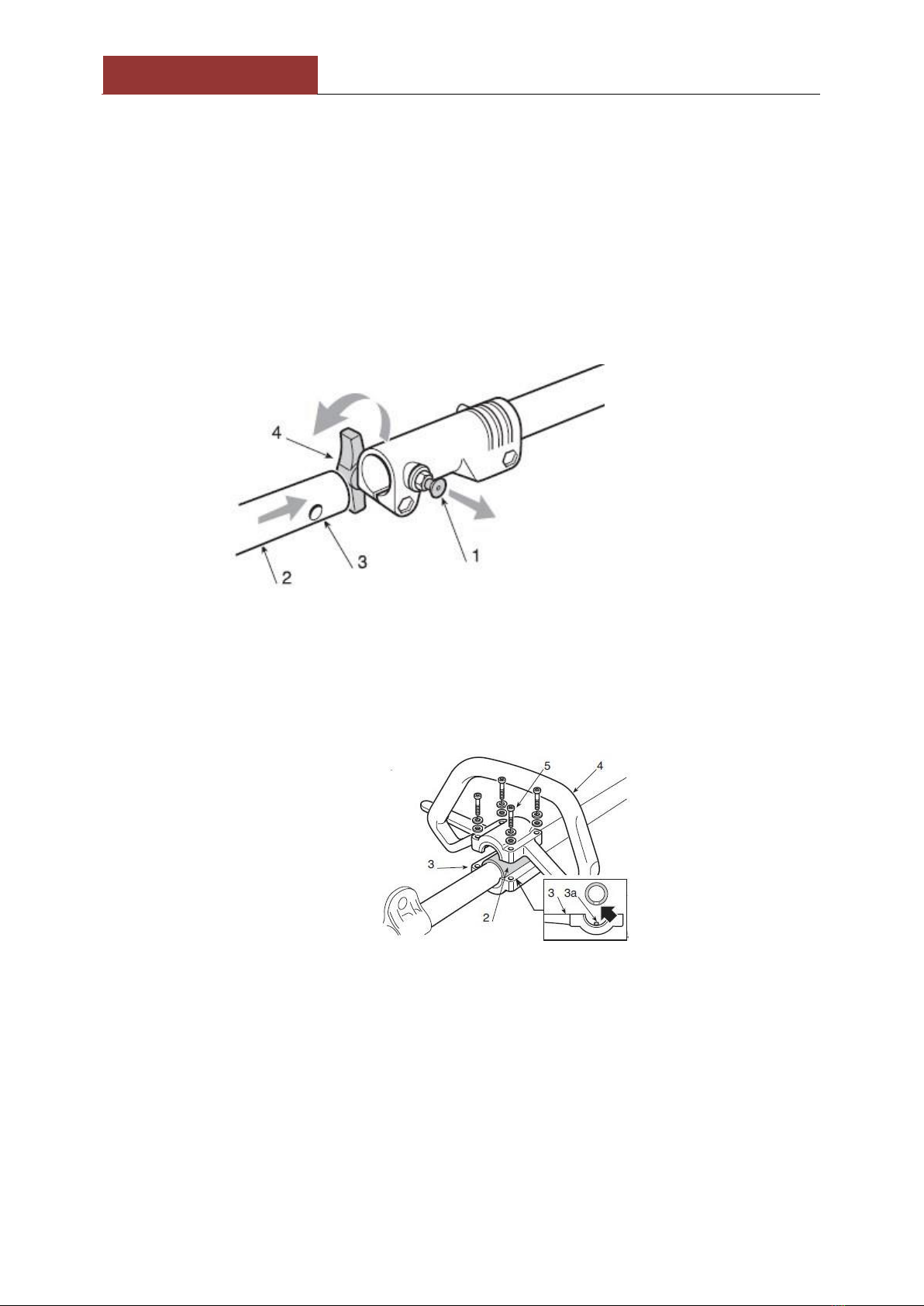

1. Sestavljanje cevi
- Izvlecite varovalni zatič (1) in potisnite spodnji del cevi (2) navznoter, dokler se varovalni zatič
(1) ne zatakne v odprtino na cevi (3). To najlažje storite tako, da cev ves čas rahlo vrtite in
potiskate navznoter.
Varovalni zatič (1) je zataknjen, ko je popolnoma
nameščen v odprtini. - Ko je cev zataknjena, jo
dobro pritrdite z vijakom (4).
2. Namestitev ročaja
-Namestite oblogo (2) in spodnji del (3) s ščitnikom. Zatič (3a) se mora zatakniti v eno izmed
treh lukenj na cevi.
-Pritrdite sprednji ročaj (4) z vijaki (5).
-Pred privijanjem vijakov (4) morate ročaj pravilno obrniti.
-Vijake (4) dobro zategnite.

Villager
MBC 33 E (SI)
9
3. Namestitev ščitnika
Namestite nosilec in ga pritrdite s priloženimi vijaki in inbus ključem.
- Ščitnik namestite na nosilec z dvema vijakoma.
Opozorilo! Uporabljajte samo originalne rezervne dele ali dele, priporočene s strani proizvajalca.
Uporaba neoriginalnih delov razveljavi garancijo, obstaja pa tudi velika nevarnost poškodb. Nikoli ne
uporabljajte naprave brez nameščenih ščitnikov!

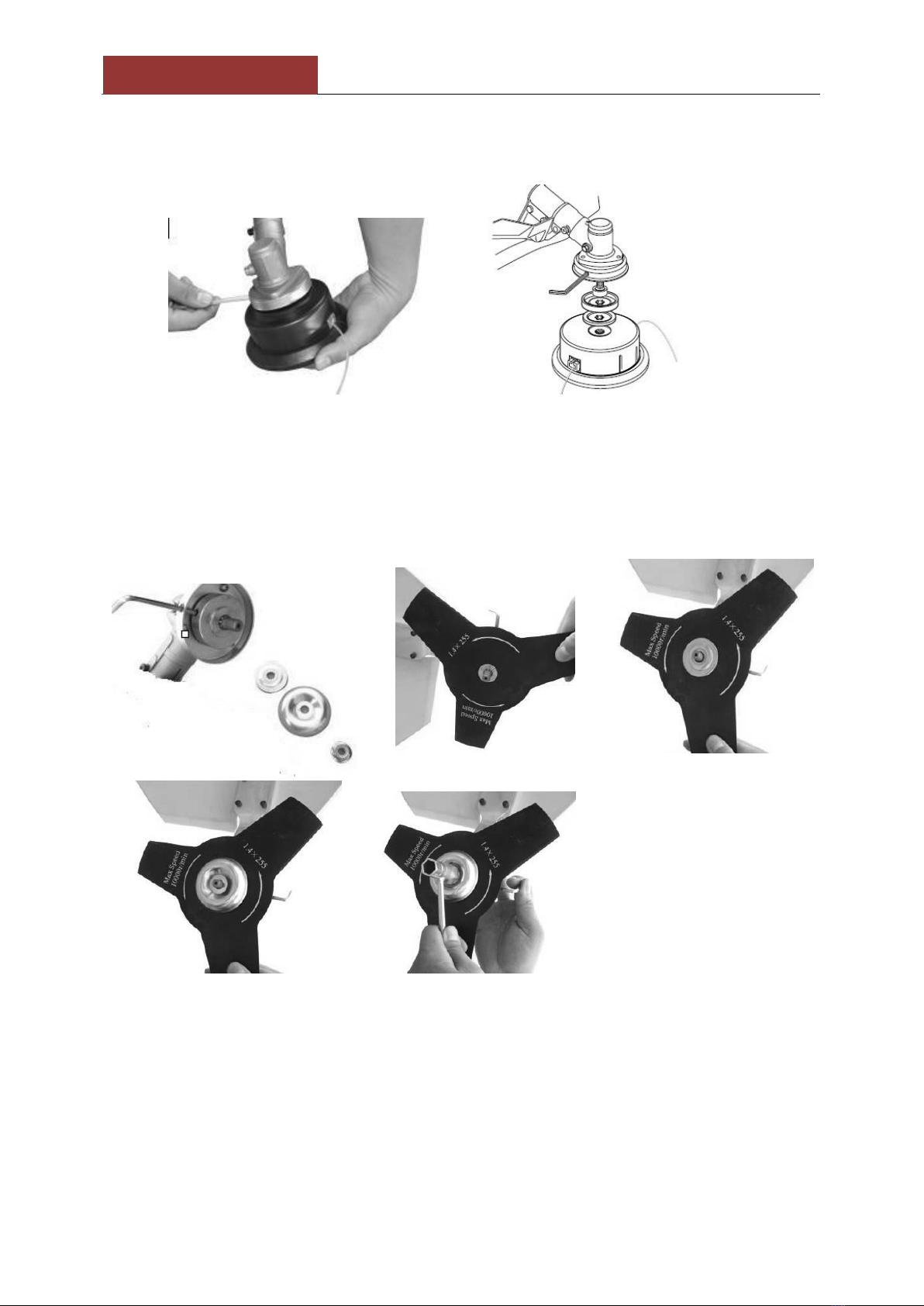

4. Namestitev rezalne glave
4.1 Odvijte matico. Poravnajte dve odprtini prirobnice s ščitnikom. V prirobnico vstavite izvijač in jo
pritrdite na mestu, kot je prikazano na sliki spodaj. Z natičnim ključem odvijte matico v smeri
urinega kazalca in jo odstranite.
4.2 Namestitev najlonske rezalne glave. Odstranite ščitnik. Držite prirobnico na mestu in na gred
namestite najlonsko rezalno glavo ter jo privijte v nasprotni smeri urinega kazalca.

Villager
MBC 33 E (SI)
10
Odstranitev najlonske rezalne glave. Z izvijačem primite prirobnico in jo zadržite na
mestu ter odvijte najlonsko rezalno glavo v smeri urinega kazalca.
4.3 Namestitev rezila. Odvijte matico in odstranite zunanjo prirobnico. Namestite rezilo,
zunanjo prirobnico in ščitnik ter vse skupaj pritrdite z matico, kot je prikazano na
sliki spodaj. Z izvijačem pridržite prirobnico na mestu in privijte matico v nasprotni
smeri urinega kazalca. Na koncu preverite, če je matica dobro privita. Rezilo mora
biti pravilno obrnjeno.
Odstranitev rezila. Z izvijačem primite prirobnico, jo zadržite na mestu in odvijte matico
ter odstranite rezilo.

Villager
MBC 33 E (SI)
11
Opozorilo!
Pred namestitvijo rezila preverite smer vrtenja. Rezilo mora biti pravilno obrnjeno!
Opomba: Embalaža je izdelana iz osnovnih surovin in je primerna za reciklažo. Embalažo
reciklirajte v skladu s predpisi.
5. Namestitev ramenskega pasu. Namestite ramenski pas v skladu s spodnjo sliko.
DELO
Nalivanje goriva
Nevarnost telesnih poškodb!
Gorivo je eksplozivno!
NEVARNOST! - Pred nalivanjem goriva izklopite motor in počakajte, da se ohladi.
- Upoštevajte varnostna opozorila za rokovanje z gorivom.
Nevarnost poškodb naprave!
Naprava je dobavljena brez olja v motorju in menjalniku.
POZOR!
Pred delom nalijte gorivo.

Villager
MBC 33 E (SI)
12
Ne uporabljajte olja za 4-taktne motorje ali olja za 2-taktne vodno hlajene motorje, saj
lahko nastanejo napake pri delovanju ali poškodbe motorja. Uporabljajte samo olje za 2-
taktne zračno hlajene motorje. Mešanico goriva porabite v 30 dneh, saj se lahko v
nasprotnem primeru pojavijo napake pri delovanju motorja ali se zamaši uplinjač.
Ostalo gorivo shranjujte v zaprti posodi za shranjevanje goriva v hladnem in temnem
prostoru.
Običajni bencin (svinčeni ali neosvinčeni, brez alkohola) zmešajte s kvalitetnim oljem za 2-
taktne zračno hlajene motorje.
PRIPOROČENO RAZMERJE MEŠANICE
BENCIN 40 : OLJE 1
OPOZORILO! Pazite na emisije izpušnih plinov.
Pred nalivanjem goriva vedno izklopite motor. Nikoli ne nalivajte goriva, ko je motor vroč. Pri
rokovanju z gorivom obstaja velika nevarnost požara!
OPOZORILO! Med nalivanjem goriva ne kadite in ne vdihavajte bencinskih hlapov.
OPOZORILO! Pokrovček posode za gorivo odvijte počasi, saj je lahko posoda pod tlakom.
Pred nalivanjem goriva:
–Dobro premešajte posodo z mešanico.
–Namestite napravo na ravno in stabilno podlago. Pokrovček posode za gorivo mora
biti usmerjen navzgor.
–Obrišite pokrovček in območje okoli pokrovčka ter preprečite vdiranje umazanije v
posodo za gorivo.
–Pokrovček posode za gorivo odvijte počasi, saj je lahko posoda pod tlakom. Za
nalivanje uporabite lijak in preprečite polivanje goriva. Ne nalijte goriva do vrha.
–Odvijte pokrovček posode za shranjevanje goriva.
–Pazljivo nalijte gorivo. Pazite, da ga ne polijete.
–Z roko dobro privijte pokrovček.

Villager
MBC 33 E (SI)
13

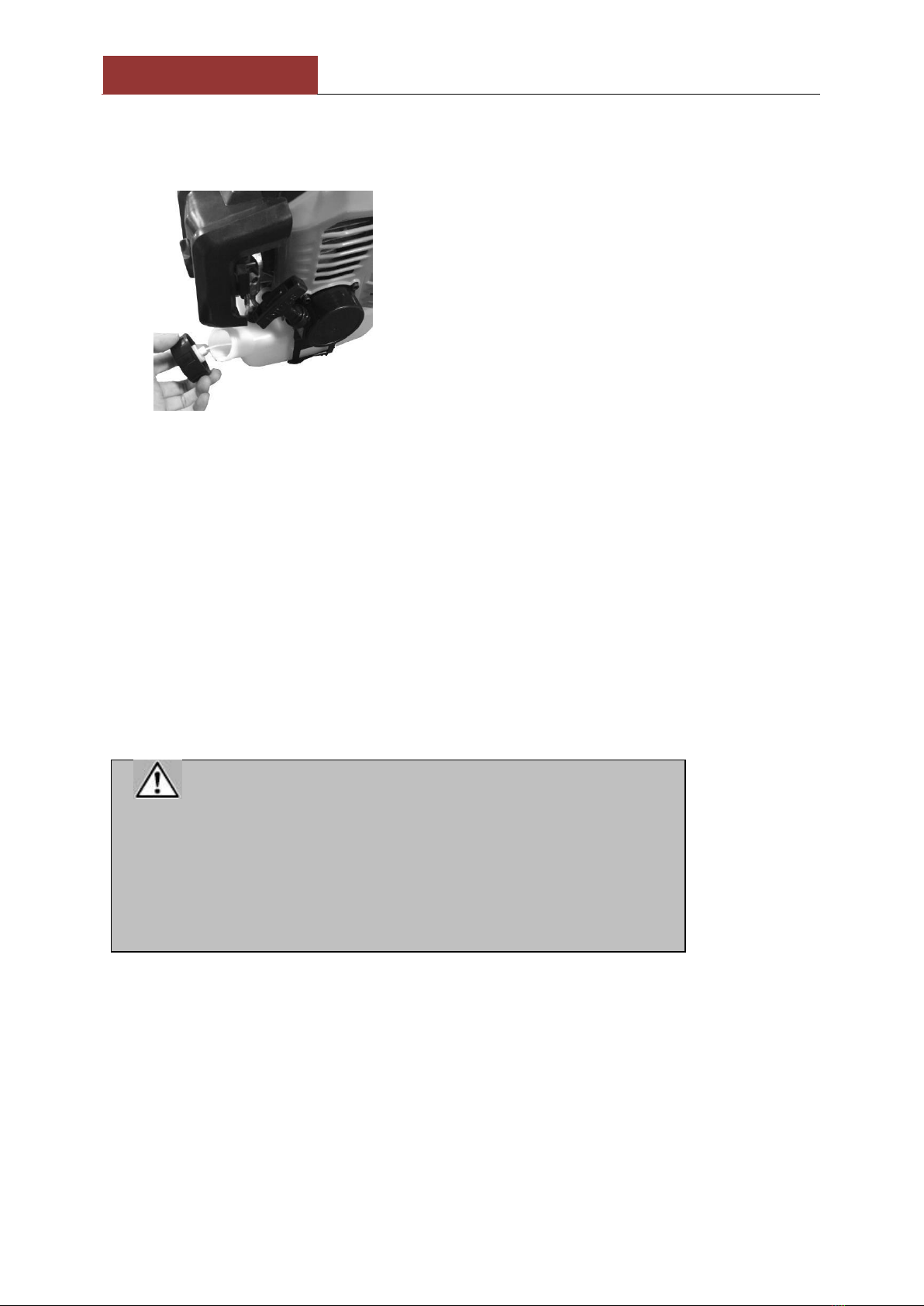

Odlivanje goriva
–Pod odprtino za odlivanje namestite posodo za zbiranje starega goriva.
–Odstranite pokrovček posode za gorivo.
–Počakajte, da gorivo odteče v posodo.
–Z roko dobro privijte pokrovček.
OPOZORILO! Pokrovček vedno dobro privijte.
OPOZORILO! Razlito gorivo takoj obrišite. Ne vklapljajte naprave, dokler razlito gorivo ne
izhlapi.
Vklop
Nikoli ne poskušajte vklopiti delno sestavljene naprave. Pred vklopom preverite količino
olja.
Preverjanje pred uporabo!
Nevarnost poškodb!
Ne uporabljajte poškodovane naprave. Če se del med uporabo
NEVARNOST!
poškoduje, takoj izklopite napravo in ga zamenjajte.
Preverite, če je naprava varna za uporabo:
–Preverite puščanje goriva ali olja.
–Preglejte napravo za poškodbe.
–Preverite, če so vsi deli in vijaki dobro pritrjeni.
–Preverite, če ščitniki in varnostna stikala pravilno delujejo.

Villager
MBC 33 E (SI)
14
Nevarnost poškodb!
Pred začetkom dela preglejte delovno območje. Odstranite
NEVARNOST!
predmete, ki jih lahko med delom odnese.
Pravilno sestavite napravo in jo vklopite v skladu s spodaj opisanimi navodili:
1. Premaknite stikalo za vklop/izklop na položaj za vklop - ON.
2. Pritisnite blokirno ročico in stikalo za plin ter premaknite gumb na položaj za blokiranje
stikala za plin. S tem blokirate stikalo za plin na polovični hitrosti.
3. Premaknite ročico za zapiranje dovoda zraka na položaj - OFF.
4. Pozor: Pred prvim zagonom naprave mora uporabnik vsaj 10x pritisniti
vbrizgalko, da v uplinjač priteče gorivo.

Villager
MBC 33 E (SI)
15
5. Povlecite zagonsko ročico dokler ne zaslišite zvoka vklopa motorja, kot je prikazano na sliki.
6. Odprite dovod zraka (premaknite ročico na položaj ON).
7. Povlecite zagonsko ročico, dokler se motor ne vklopi.

Villager
MBC 33 E (SI)
16
8. V prostem teku mora biti stikalo za plin na položaju za prosti tek, kot je
prikazano na sliki spodaj. Najprej pritisnite blokirno stikalo in šele potem pritisnite
stikalo za plin.
9. Če uporabljate najlonsko rezalno glavo, morate pred začetkom dela najprej
pritisniti glavo ob tla.
10. Če se pojavijo napake, izklopite napravo. Če hočete samo ustaviti vrtenje
rezalne glave, spustite stikalo za plin.
11. Če je naprava vroča, lahko napravo ponovno vklopite brez blokiranja stikala za
plin in zapiranja dovoda zraka.
12. OPOZORILO! Ne uporabljajte kose za „pometanje“ z nagnjeno najlonsko rezalno
glavo. Predmete ali majhno kamenje lahko odnese z visoko hitrostjo do 15 m ali več od
naprave, zaradi česar obstaja velika nevarnost poškodb.

Villager
MBC 33 E (SI)
17
Uporabnik mora zagotoviti, da med delom v območju 15 metrov ni drugih oseb ali
živali. Med delom morate vedno uporabljati zaščito za sluh, zaščitna očala in zaščito za
obraz, zaščitne čevlje in zaščitno obleko.
Osebe v bližini (izven delovnega območja) morajo nositi zaščitna očala, saj obstaja nevarnost
letečih predmetov. Nevarnost se z razdaljo zmanjšuje.
Opomba:
1. Ne vklapljajte motorja v visoki travi.
2. Med delom namestite kabel na pokošeno površino.
3. Po izklopu se rezilo ali rezalna glava še nekaj časa vrtita. Pred odlaganjem naprave počakajte,
da se rezalni pripomoček popolnoma zaustavi!
TELESKOPSKA VERIŽNA ŽAGA IN ŠKARJE ZA ŽIVO MEJO
Pred sestavljanjem
POMEMBNO
Poznavanje naprave omogoča dobro delovanje, daljšo življenjsko dobo in bolj varno
opravljanje dela. Pred sestavljanjem preverite, če imate vse dele za pravilno sestavljanje:
■Pogonski del
■Spodnja cev

Villager
MBC 33 E (SI)
18
■Zgornja cev, meč in veriga ■Komplet z
navodili za uporabo in z orodjem za
vzdrževanje
■Ščitnik za meč
Namestitev in nastavitev meča in verige
OPOZORILO
Nikoli ne nameščajte, nastavljajte ali
odstranjujte verige, ko je motor vklopljen.
OPOZORILO
Veriga je ostra. Pri rokovanju z verigo nosite
rokavice.
OPOMBA
Pred menjavo verige za eno noč potopite verigo v olje in jo šele potem zamenjajte ter s tem
podaljšajte njeno življenjsko dobo.
1. Z univerzalnim ključem odvijte matico na pokrovu verižnika (zavrtite v nasprotni
smeri urinega kazalca) in odstranite pokrov verižnika.
POZOR!
Zatič za nastavitev napetosti verige morate
dobro namestiti v utor na meču, saj v
nasprotnem primeru obstaja velika
nevarnost poškodb pokrova verižnika, meča,
verige, zatiča ali pogonskega dela žage.
2. Namestite meč na nosilec. Zatič za nastavitev napetosti verige so mora dobro
prilegati v utor na meču (če je potrebno, nastavite položaj zatiča z izvijačem):
- Odvijte matico (I) in odstranite pokrov verižnika (J). Namestite verigo (F) v utor na
meču (E), kot je prikazano na sliki spodaj. Pozor! Veriga mora biti pravilno obrnjena.
OPOZORILO
Ne spreminjajte naprave
ali pripomočkov.
Označene smeri levo, desno,
spredaj, zadaj, v levo, v desno, RH,
LH se nanašajo glede na pogled
uporabnika med normalnim
delovanjem.

Villager
MBC 33 E (SI)
19
Meč namestite na nosilec na pogonskem delu žage. Verigo napeljite okoli
pogonskega verižnika (H). Zobje verige se morajo lepo prilegati okoli pogonskega
verižnika. Zatič za nastavitev napetosti verige se mora prilegati v utor na meču (G).
3. Na žago namestite pokrov verižnika (J) in z roko privijte matico (I).
Nastavitev napetosti verige
1. Pomembno! Namestite napravo na ravno in čisto podlago (pred nastavitvami vedno
izklopite motor) in počakajte, da se meč in veriga ohladita.
-Z univerzalnim ključem rahlo odvijte matico (I) za pritrditev pokrova verižnika
(J).

Villager
MBC 33 E (SI)
20
-Z vijakom za nastavitev napetosti verige (K) nastavite ustrezno napetost.
Zavrtite vijak v smeri urinega kazalca in napetost povečajte ali zavrtite vijak v nasprotni
smeri urinega kazalca in napetost zmanjšajte. Veriga je pravilno napeta, ko se veriga
tesno prilega spodnjemu delu meča in jo lahko na sredini meča povlečete okoli 2 mm
stran od meča.
(Nekajkrat rahlo dvignite verigo na zgornjem delu meča in jo povlecite proti konici
meča. Veriga se mora lepo prilegati meču, vendar se med premikanjem ne sme zatikati.)
-Dvignite konico meča in jo zadržite ter privijte matico pokrova verižnika (J).
-Pomembno! Vsi deli verige se morajo dobro prilegati v utor na meču.
Opombe za nastavitev napetosti verige:
Veriga mora biti pravilno napeta, saj v nasprotnem primeru obstaja velika nevarnost
poškodb. Če lahko verigo na sredini meča povlečete 2 mm stran od meča, je veriga
pravilno napeta. Med žaganjem se temperatura verige povečuje, zaradi česar se veriga
razteza. Napetost verige preverite na vsakih 10 minut in jo po potrebi ponovno
nastavite. To je še posebej pomembno pri novih verigah. Po koncu dela verigo sprostite,
saj se ohlaja in posledično krči. To zmanjšuje nevarnost poškodb verige.
Življenjska doba verige in meča je odvisna od podmazovanja. Z uporabo ustreznega olja
za podmazovanje verige in meča lahko podaljšate njuno življenjsko dobo. V hladnem
vremenu zmešajte olje za verigo z majhno količino kerozina.
Nalivanje olja za podmazovanje
