Vortice VORT HRI 350 FLAT IoT User manual

Libretto istruzioni
Instructions booklet
Manual de instrucciones
COD. 5.671.084.172 28/11/2022
VORT HRI 200 FLAT
VORT HRI 200 FLAT H
VORT HRI 350 FLAT

Prima di installare ed utilizzare il prodotto, leggere
attentamente le istruzioni contenute nel presente
libretto. VORTICE non potrà essere ritenuta
responsabile per eventuali danni a persone o cose
causati dal mancato rispetto delle indicazioni di seguito
elencate, la cui osservanza assicurerà invece
la durata e l’affidabilità, elettrica e meccanica,
dell’apparecchio. Conservare perciò sempre questo
libretto d’istruzioni.
Indice IT
Descrizione ed impiego . . . . . . . . . . . . . . . . . . . . . . . . 3
Conformità d’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Struttura e dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Impostazioni iniziali a cura dell’installatore . . . . . . . . . 9
Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Segnalazioni di errore . . . . . . . . . . . . . . . . . . . . . . . . 11
Manutenzione/pulizia . . . . . . . . . . . . . . . . . . . . . . . . . 12
Smaltimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Read the instructions contained in this booklet
carefully before using the appliance.
VORTICE cannot assume any responsibility
for damage to property or personal injury resulting from
failure to abide by the instructions given in this booklet.
Following these instructions will ensure a long service
life and overall electrical and mechanical reliability.
Keep this instruction booklet in a safe place.
Index EN
Description and use . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Compliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Items supplied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Initial settings to be performed by the installer . . . . . 19
Use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Error messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Maintenance/cleaning . . . . . . . . . . . . . . . . . . . . . . . . 22
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Antes de utilizar el producto,hay que
leeratentamente las instrucciones de este
folleto. VORTICE no es responsable de los
eventualesdaños ocasionados a personas o
cosas comoresultado del incumplimiento de
las indicaciones de este manual, las
cuales garantizan la durabilidad y fiabilidad
eléctricay mecánica del aparato. Conservar
estemanual de instrucciones
2
Índice ES
Descriptión y uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Conformidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Esctructura y Dotación. . . . . . . . . . . . . . . . . . . . . . . . 24
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Configuraciones iniciales (a cargo del instalador) . . . 29
Uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Mensajes de error . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Mantenimiento y limpieza . . . . . . . . . . . . . . . . . . . . . 32
Eliminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Descrizione ed Impiego
VORT HRI FLAT (nel seguito “l’apparecchio”) è un sistema di ventilazione centralizzato a recupero di calore ad elevata
efficienza energetica, installabile in posizione orizzontale in controsoffitto. L’apparecchio è controllato da un sistema di
gestione elettronica avanzata ed è equipaggiato da motoventilatori dotati di motori EC Brushless a basso consumo.
All’interno dell’apparecchio è presente uno scambiatore di calore (di tipo entalpico nei modelli H) che garantisce elevati
livelli di efficienza di scambio termico.
L’apparecchio è disponibile in tre versioni che garantiscono prestazioni differenti:
- Versioni con diametro nominale bocche di aspirazione e mandata pari a 125 mm:
• VORT HRI 200 FLAT
• VORT HRI 200 FLAT H con scambiatore entalpico
- Versioni con diametro nominale bocche di aspirazione e mandata pari a 150 mm:
• VORT HRI 350 FLAT
(Vedere “Utilizzo” per la descrizione delle funzionalità che offre ogni modello).
ITALIANO
3
Avvertenza:
questo simbolo indica che è necessario
prendere precauzioni per evitare danni al prodotto
!
Conformità d’uso
•Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con
ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza,
purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso
sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.
•I bambini non devono giocare con l'apparecchio.
•La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere
effettuata da bambini senza sorveglianza.
•Questi apparecchi sono stati progettati per un uso in ambiente domestico e commerciale.
• L’installazione dell’apparecchio deve essere effettuata da parte di personale professionalmente
qualificato.
• L’impianto elettrico a cui è collegato il prodotto deve essere conforme alle norme vigenti.
• Per l'installazione occorre prevedere un interruttore onnipolare con distanza di apertura dei contatti
uguale o superiore a mm 3, che consenta la disconnessione completa nelle condizioni della
categoria di sovratensione III.
• I prodotti equipaggiati con motori predisposti al cablaggio monofase (M) richiedono SEMPRE la
connessione a linee monofase a 220-240V (o solo 230V quando previsto). Qualsiasi tipo di modifica
si configura come manomissione del prodotto e invalida la relativa Garanzia.
Attenzione:
questo simbolo indica che è necessario
prendere precauzioni per evitare danni all’utente
!
Sicurezza
• Seguire le istruzioni di sicurezza, per evitare danni all’utente.
• Non utilizzare l’apparecchio per una funzione differente da quella esposta in questo libretto.
• Dopo aver tolto il prodotto dal suo imballo, assicurarsi della sua integrità: nel dubbio rivolgersi a persona
professionalmente qualificata o ad un Centro Assistenza Tecnica autorizzato VORTICE.
• Non lasciare parti dell’imballo alla portata di bambini o persone diversamente abili.
• L’uso di qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali, tra le quali:
- non toccarlo con mani bagnate o umide.
- non toccarlo a piedi nudi.
• Non utilizzare l'apparecchio in presenza di sostanze o vapori infiammabili come alcool, insetticidi, benzina, ecc.
• Riporre l’apparecchio lontano da bambini e da persona diversamente abile, nel momento in cui si decide di scollegarlo
dalla rete elettrica e di non utilizzarlo più.
• Non apportare modifiche di alcun genere all’apparecchio.
• Le istruzioni per la manutenzione devono essere seguite per prevenire danni e/o usura eccessiva dell’apparecchio.
• Non lasciare l'apparecchio esposto ad agenti atmosferici (pioggia, sole, ecc.).
• Non appoggiare oggetti sull’apparecchio.
• La pulizia interna del prodotto deve essere eseguita soltanto da personale qualificato.
• Verificare periodicamente l'integrità dell'apparecchio. In caso di imperfezioni, non utilizzare l'apparecchio e contattare
subito un Centro di Assistenza Tecnica autorizzato VORTICE.

• In caso di cattivo funzionamento e/o guasto dell'apparecchio, rivolgersi subito ad un Centro Assistenza Tecnica autorizzato
VORTICE e richiedere, per l’eventuale riparazione, l'uso di ricambi originali VORTICE.
• In caso di danneggiamento del cavo di alimentazione provvedere tempestivamente alla sostituzione, che dovrà essere eseguita
presso un Centro Assistenza VORTICE.
• Se il prodotto cade o riceve forti colpi farlo verificare subito presso un Centro di Assistenza Tecnica autorizzato VORTICE.
• L’installazione dell’apparecchio deve essere effettuato da parte di personale professionalmente qualificato.
• L’apparecchio deve essere montato in modo da garantire che, in condizioni normali di funzionamento, nessuno possa
venirsi a trovare in prossimità di parti in movimento o sotto tensione.
• L’apparecchio dovrà essere preventivamente spento e disconnesso dalla rete di alimentazione elettrica nel caso di:
- smontaggio dell’apparecchio, con strumenti appropriati.
- estrazione dello scambiatore di calore.
- estrazione del modulo dei motori.
• Collegare l'apparecchio alla rete di alimentazione /presa elettrica solo se la portata dell'impianto /presa è adeguata alla
sua potenza massima. In caso contrario rivolgersi subito a personale professionalmente qualificato.
• Spegnere l’interruttore generale dell’impianto quando:
- si rileva un’anomalia di funzionamento.
- si decide di eseguire una manutenzione di pulizia esterna.
- si decide di non utilizzare per brevi o lunghi periodi
l’apparecchio.
• L’apparecchio non può essere utilizzato come attivatore di
scaldabagni, stufe, ecc., nè deve scaricare in condotti
d’acqua calda di tali apparecchi.
• L’apparecchio deve scaricare direttamente all’esterno, in un
condotto singolo dedicato.
• Il flusso d’aria estratto deve essere pulito, (cioè privo di
elementi grassi, fuliggine, agenti chimici e corrosivi o
miscele esplosive ed infiammabili).
• Non coprire e non ostruire l’aspirazione e la mandata
dell’apparecchio, in modo da assicurare l'ottimale passaggio
dell'aria.
• Temperatura massima di esercizio: 45°C.

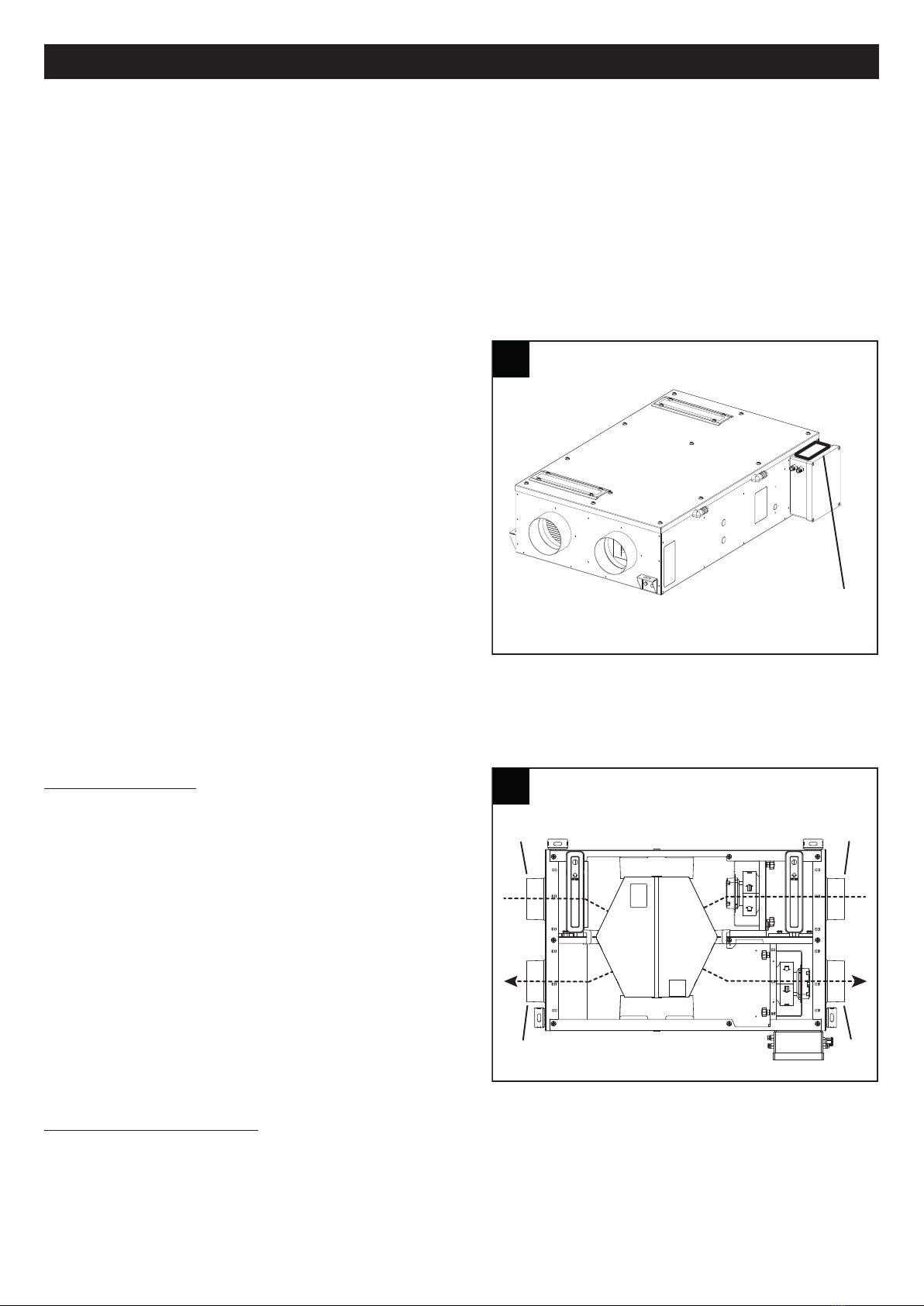

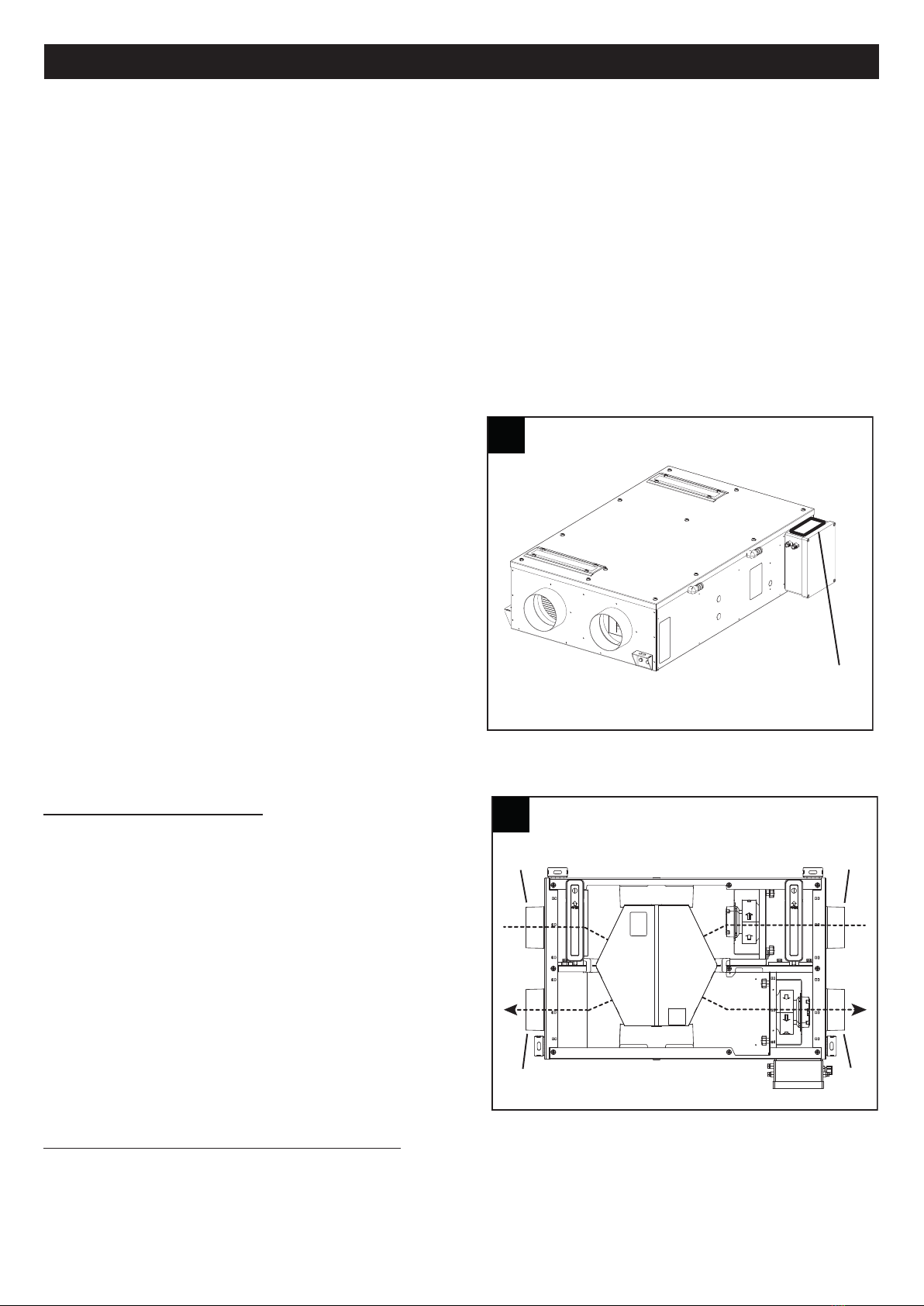

• I dati elettrici della rete devono corrispondere a quelli riportati
sulla targa di figura 1(A).
ITALIANO
A
1
1
2
2
A
BC
D
4
Struttura e Dotazione
Le principali parti componenti dell’apparecchio sono:
• Una scocca esterna realizzata in acciaio zincato.
• Lo scambiatore di calore, in polistirene, del tipo a flussi in
controcorrente, la cui particolare morfologia garantisce
un’elevatissima efficienza di scambio termico. I modelli H
sono equipaggiati con uno scambiatore entalpico, che è in
grado di trasferire anche l’umidità presente nell’aria.
• I due motori, del tipo brushless a basso consumo e velocità
variabile (3 velocità preimpostate).
• Un controllore elettronico, che sovraintende all’alimentazione,
al comando ed al controllo dell’apparecchio.
Scatola comandi.•
3 sensori di temperatura.•
2 filtri ePM10 50% (M5).•
4 staffe per applicazione a soffitto.•
Significato delle bocchette passaggio aria (fig.2)
A: Mandata aria pulita in casa.
B: Aspirazione aria viziata da casa.
C: Aspirazione aria fresca dall’esterno.
D: Mandata aria viziata verso l’esterno.

Installazione
N.B. L’apparecchio non è adatto ad installazioni all’esterno.
L’apparecchio deve essere installato seguendo le norme di
sicurezza in vigore nel paese di destinazione, e le istruzioni del
presente libretto. L’apparecchio deve essere installato su una
superficie o parete interne all’abitazione e strutturalmente
adatte a reggerne il peso.

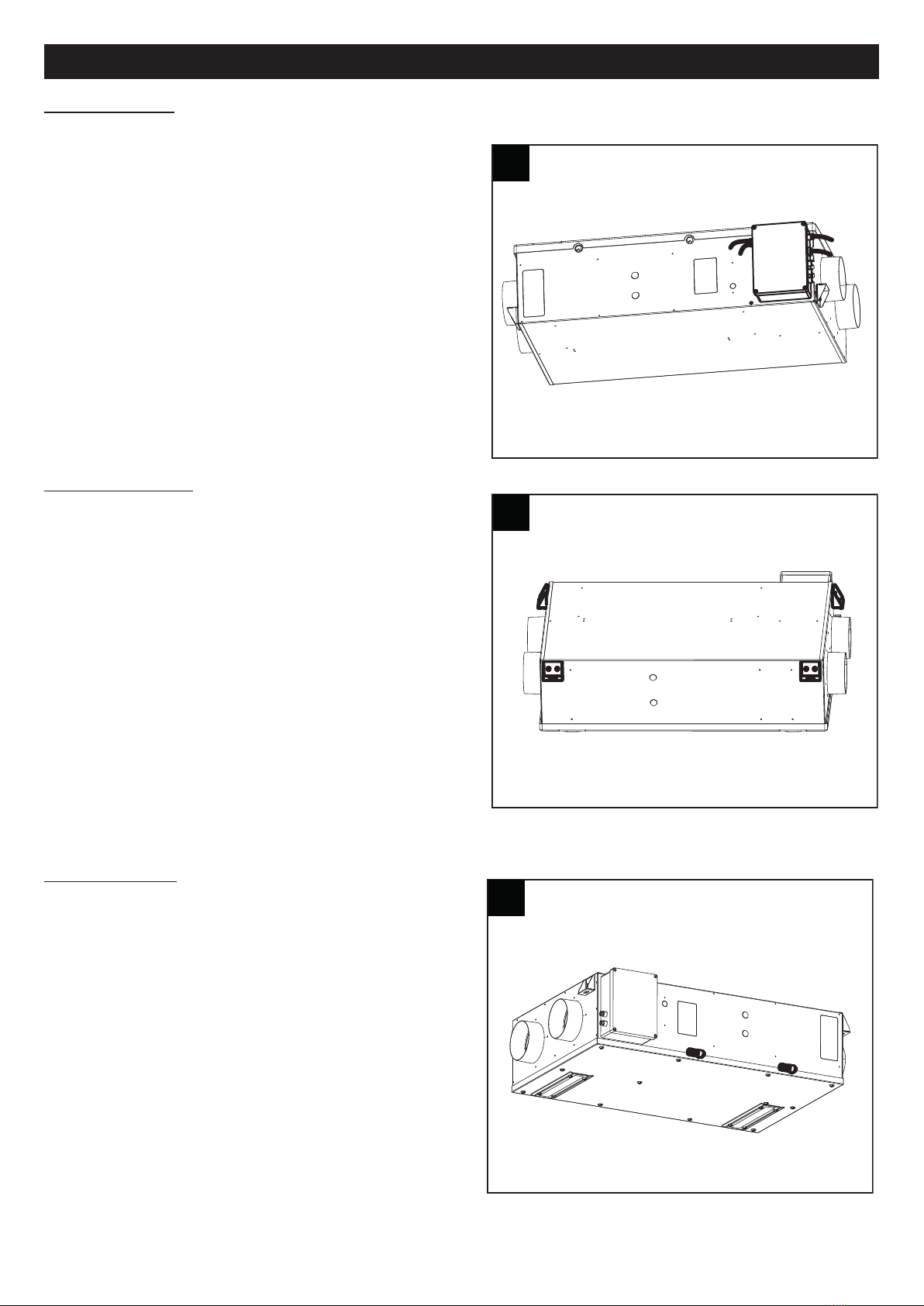

Al fine di ottimizzare e semplificare le connessioni
dell’apparecchio, tenere in considerazione la posizione
della scatola elettrica, da cui fuoriescono i cavi (fig.3).
Montaggio a soffitto
Sono possibili diverse modalità di montaggio: VORTICE
suggerisce di applicare l’apparecchio a soffitto utilizzando le
apposite staffe in dotazione (fig.4).
In ogni caso dopo il montaggio accertarsi che l’apparecchio sia
perfettamente in bolla, al fine di garantirne il perfetto
funzionamento. I condotti utilizzati per le canalizzazioni devono
essere delle corrette dimensioni.
I condotti da e verso l’esterno devono essere isolati
termicamente e non soggetti a vibrazioni.
Le tubazioni di aspirazione e mandata, di diametro nominale
pari a 125 mm (mod.200), 150 mm (mod. 350) devono essere
fissate alle corrispondenti bocche dell’apparecchio mediante
fascette o altri sistemi di tenuta adeguati.
Se lo scarico avviene dal tetto è obbligatorio l’utilizzo di un
opportuno dispositivo inteso ad evitare la formazione di
condensa e l’entrata di acqua piovana.
Se l’ingresso dell’aria avviene dal tetto è obbligatorio l’utilizzo
di un opportuno dispositivo inteso ad evitare la formazione di
condensa e l’entrata di acqua piovana.

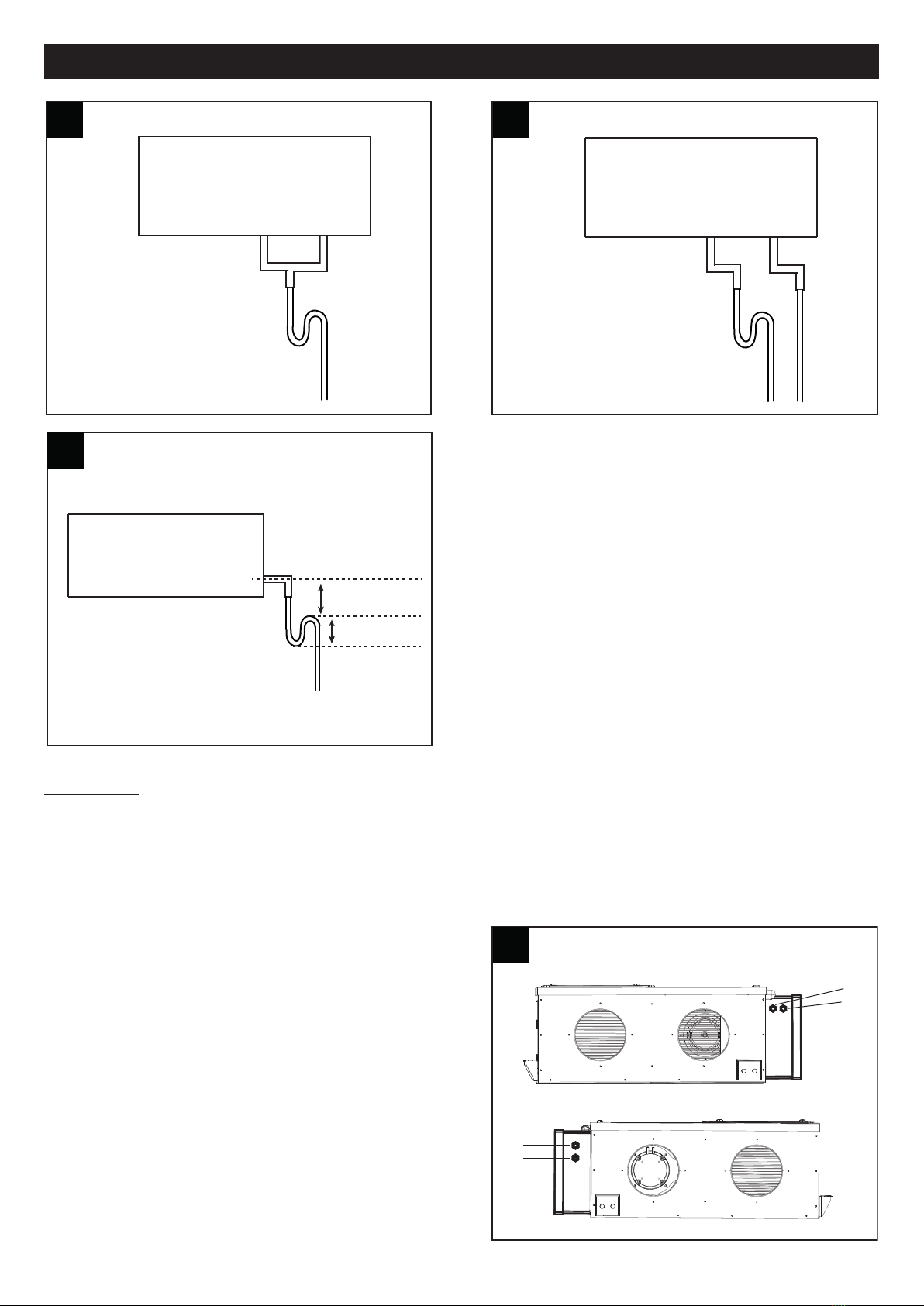

Scarico condensa
Nel corso del normale funzionamento, sul fondo
dell’apparecchio si raccoglie condensa, all’interno di una
doppia vaschetta che ha due scarichi verso l’esterno.
I punti di connessione sono posti sul fondo dell’apparecchio
(fig.5). Lo scarico della condensa può essere realizzato
connettendo agli scarichi due tubi flessibili, di diametro interno
pari a 19 mm circa.
Per impedire la formazione di bolle d’aria occorre realizzare
un sifone con il tubetto che fuoriesce dallo scarico identificato
col numero 1 sull’apparecchio, come indicato in fig. 5b.
Tagliare diagonalmente la terminazione del tubo.
N.B.
È necessario realizzare il sifone, rispettando le quote indicate
in fig. 5c; diversamente non è garantito il regolare
funzionamento dell’apparecchio.
Lo scarico della condensa può anche essere realizzato
sfruttando il sistema di fognatura della casa.
ITALIANO
3
3
4
4
5
5
5
12

Accessibilità
L’apparecchio deve essere facilmente accessibile nel caso di interventi di servizio/manutenzione. In particolare il
controsoffitto ospitante l’apparecchio deve prevedere una botola di ispezione di adeguate dimensioni, che renda possibile
agire sullo sportello di accesso alle parti elettriche/elettroniche e ai filtri. Non sarà quindi necessaria la disinstallazione
dell’apparecchio dal controsoffitto sia per le operazioni di manutenzione ordinaria (sostituzione filtri), che di alcune
operazioni straordinarie (p.es. sostituzione di un motoventilatore o del controller elettronico).
Ingressi scatola elettrica
Fig 6A
1: Preheater: (per collegare il preheater occorre aprire il
gruppo elettronico, collegare i connettori grigi e configurare il
software (a cura dell’installatore).
2: Alimentazione
Fig 6B
3: Scatola comandi
4: -
ITALIANO
5a5a
12
NO
5b5b
OK
12
5c5c
h > 50 mm∆
≥ 60 mm
A
1
2
B
3
4
6
6
6

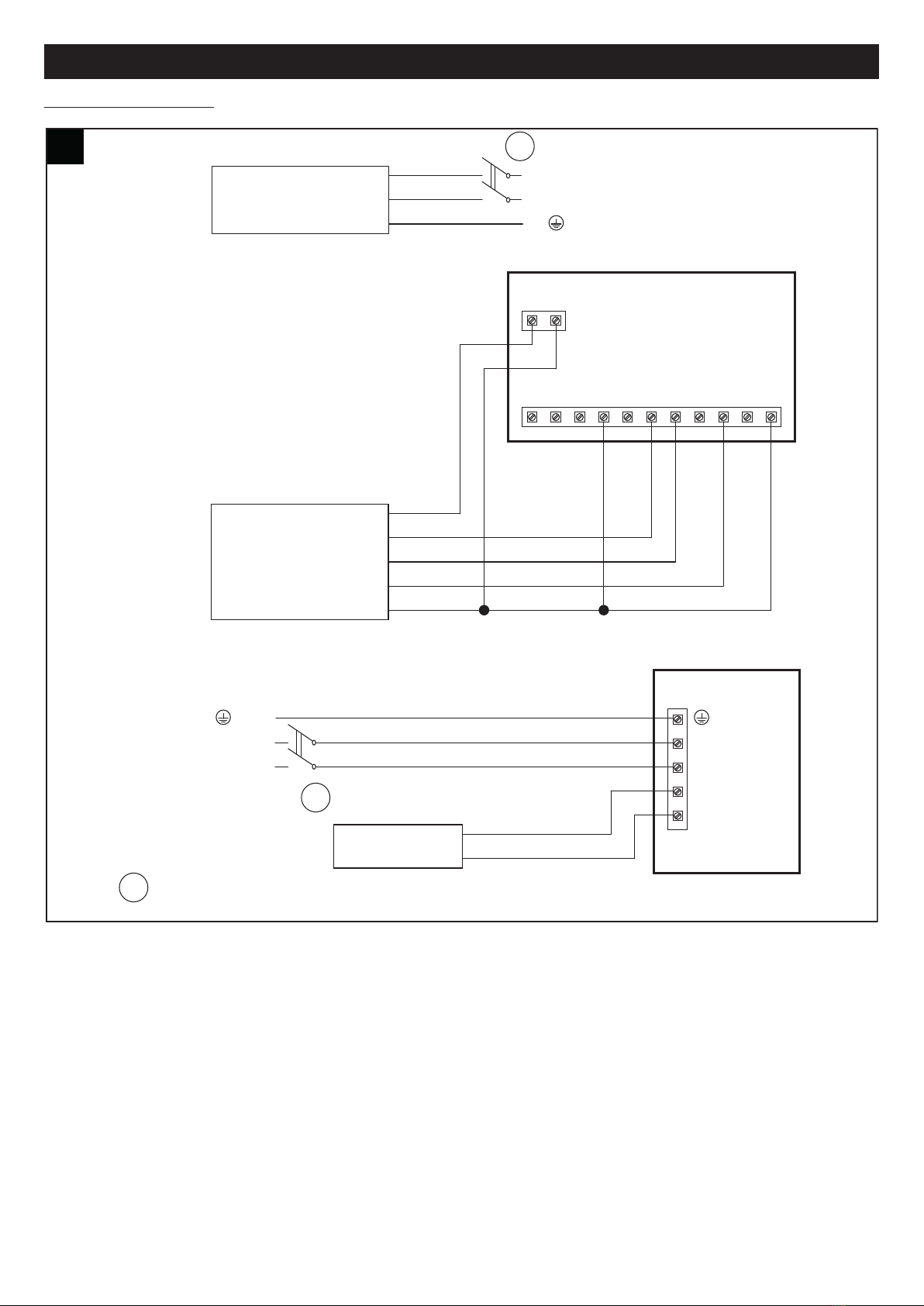

Collegamenti elettrici:
ITALIANO
7
7
INTERRUTTORE A 2 POLI (DPST)
N
PE
L
CAVO DI ALIMENTAZIONE Blu
Marrone
BN BN OB CS CS1 S2 S3 L1 N1 L N
A K
LED
SCATOLA DI CONTROLLO
CAVO DELLA SCATOLA
DI CONTROLLO
Giallo
Verde-Giallo
Bianco
Verde
Marrone
Grigio
CAVO PRE-HEATER
N1
L1
t
t
N
PE
L
Blu
Marrone
Verde-Giallo
Marrone
Blu
PRE-HEATER
(OPZIONALE)
1
1
1
N.B.: quando si installa il preriscaldatore collegare il cavo del preriscaldatore alla scheda elettronica connettendo i
connettori grigi presenti all’interno del gruppo elettronico.
7

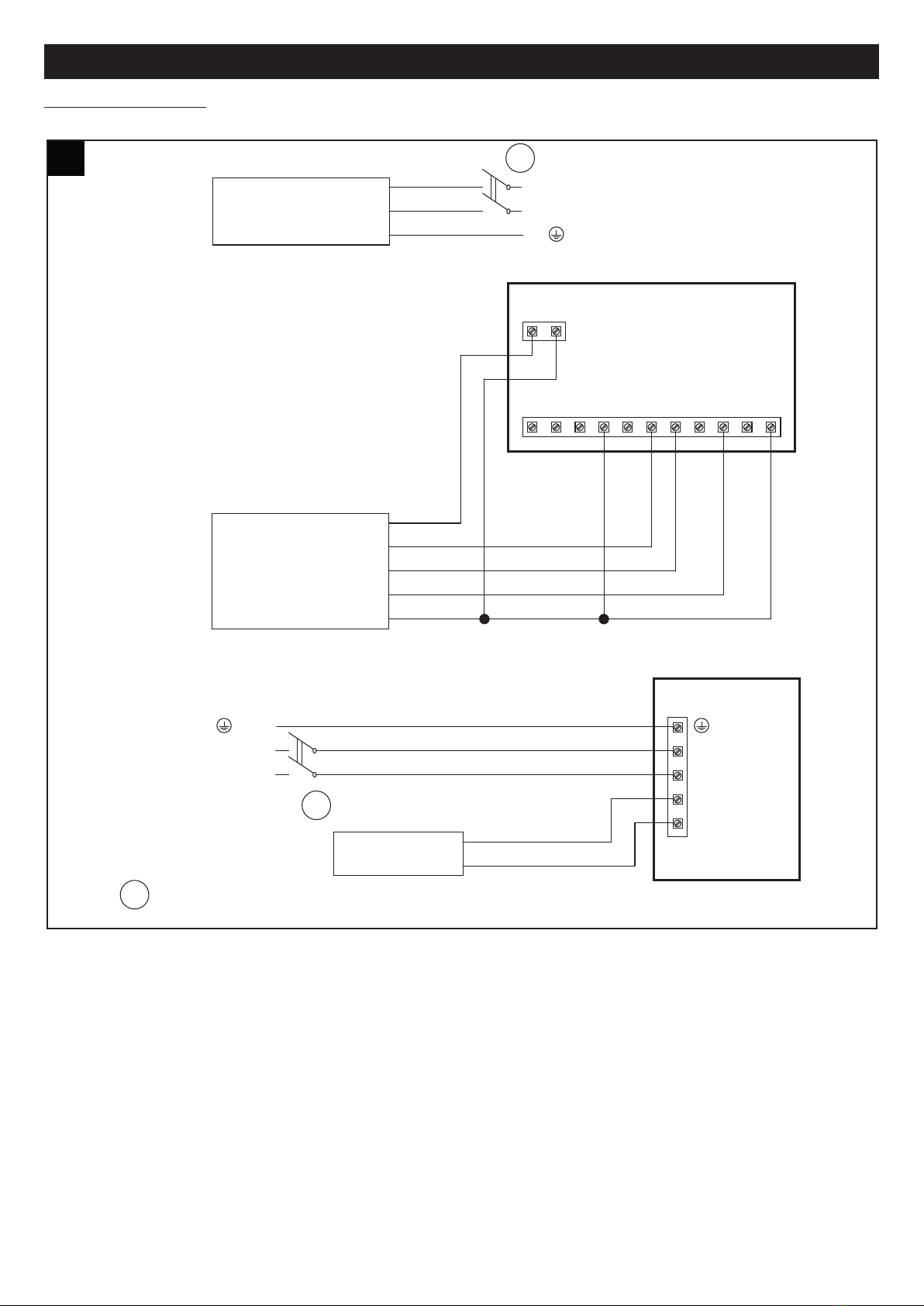

Schema di collegamento per sensore C-HCS:
ITALIANO
8
7.1
7.1
INTERRUTTORE A 2 POLI (DPST)
2
BNC BNO BC SC S1 S2 S3 L1 N L N
AK
LED
SCATOLA DI CONTROLLO
CTIMER - CHCS
N
PE
L
CAVO DI ALIMENTAZIONE Blu
Marrone
Verde - Giallo
SCATOLA COMANDI 3V + INTERRUTTORE ON / OFF
SCATOLA DI CONTROLLO CON SENSORE (12994)
1
3
1
3
2
Giallo
Bianco
Verde
Marrone
Grigio
CAVO SCATOLA DI
CONTROLLO

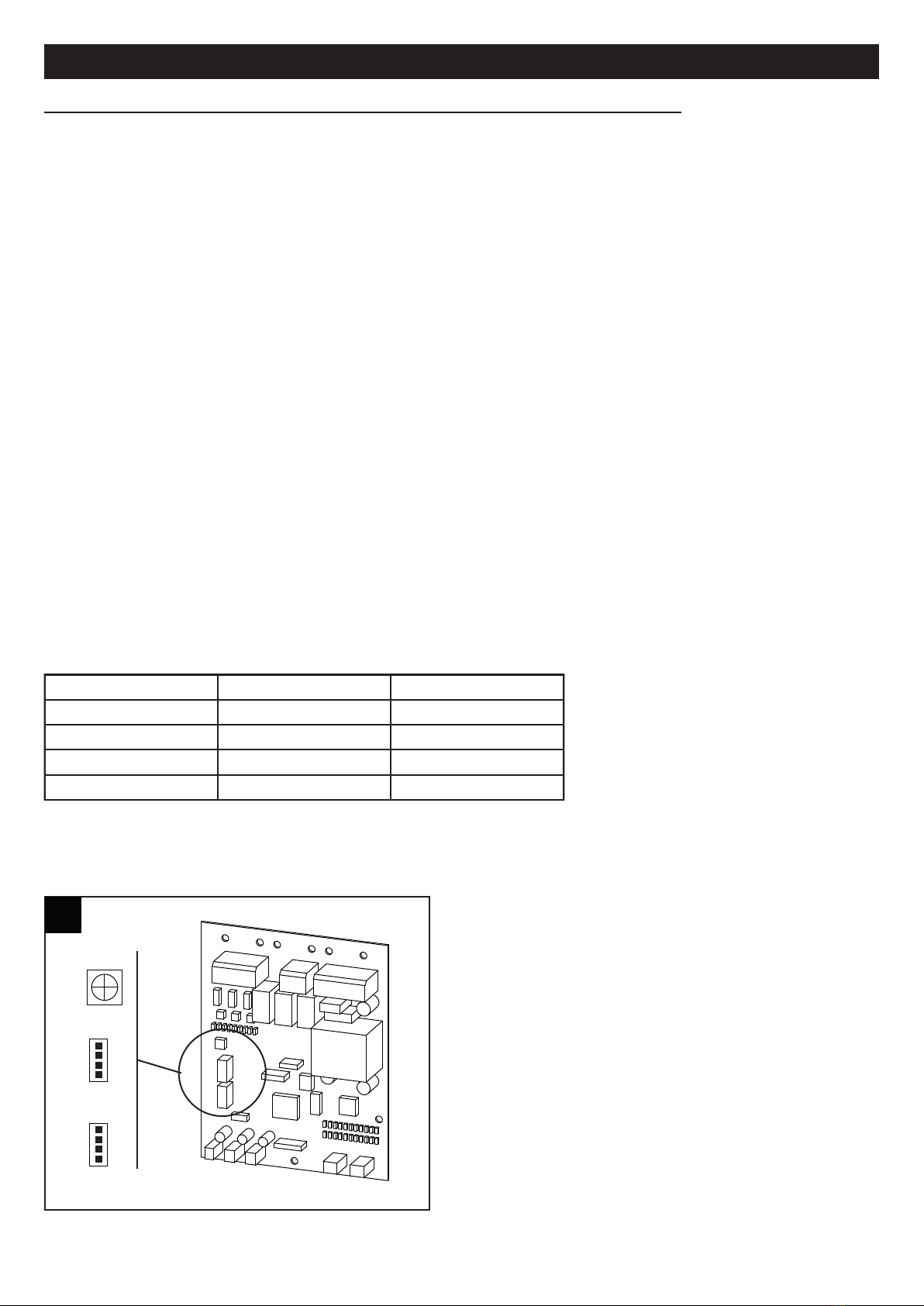

Impostazioni iniziali (a cura dell’installatore) (vedere figura 8)
In fase di installazione è necessario eseguire alcune impostazioni, tramite i dip-switch INT1, INT2 e il trimmer T presente
sulla scheda elettronica (fig.8):
- Regolazione delle velocità V1, V2, V3:
1. togliere l’alimentazione alla macchina;
2. impostare il contatto 1 di INT1 su ON.
3. impostare il contatto 2 di INT1 su OFF.
4. ridare l’alimentazione.
5. impostare sul commutatore della scatola comandi la velocità che si desidera regolare (p.es. selezionare “1” se si
desidera regolare la V1).
6. il motore di Exhaust si accenderà e il motore di Supply resta spento. Regolare tramite il trimmer presente a bordo
scheda la velocità del motore di Exhaust.
7. una volta raggiunta la velocità di Exhaust desiderata, memorizzarla impostando il contatto 2 di INT1 su ON.
8. a questo punto il motore di Exhaust si spegne, e si accende il motore di Supply. Regolare tramite il trimmer presente
a bordo la velocità del motore di Supply.
9. quando si raggiunge la velocità di Supply desiderata, memorizzarla impostando il contatto 2 di INT1 su OFF.
10. ripetere le operazioni dal punto 5 al punto 9 per regolare la V1, V2, V3.
11. al termine delle regolazioni delle velocità togliere l’alimentazione al prodotto.
12. impostare il contatto 1 di INT1 su OFF.
- Abilitazione no-frost tramite sbilanciamento dei flussi:
per abilitare/disabilitare il No-frost tramite lo sbilanciamento dei flussi occorre intervenire sul contatto 3 di INT1:
ON= abilitato.
OFF= disabilitato.
- Abilitazione no-frost tramite pre-riscaldatore:
per abilitare/disabilitare il No-frost tramite pre-riscaldatore occorre intervenire sul contatto 4 di INT1:
ON= abilitato.
OFF= disabilitato.
AVVERTENZA: quando si installa il pre-riscaldatore occorre collegare il cavo del pre-riscaldatore alla scheda elettronica
connettendo i connettori grigi presenti all’interno del gruppo elettronico.
- Impostazione del numero di mesi di vita dei filtri:
per impostare il numero di mesi di vita dei filri occorre agire sui contatti 1 e 2 di INT2 come descritto nella seguente
tabella:
Quando dall’ultima sostituzione filtri (indicata alla macchina tramite la procedura di reset del timer filtri) è trascorso il
numero di mesi selezionato, la macchina va in “pre-allarme filtri sporchi”, che è segnalato all’utente tramite lampeggi lenti
del LED. Se entro 2 mesi non sono sostituiti i filtri la macchina va in “allarme filtri, il LED è acceso fisso e la macchina si
arresta. Per ulteriori informazioni: vedi paragrafo “Segnalazioni d’errore”, “Procedura di reset del timer filtri”.
9
88
INT1
INT2
4
3
2
1
4
3
2
1
T
Contatto 1 di INT2 Contatto 2 di INT2 Mesi
OFF OFF 6
OFF ON 12
ON OFF 18
ON ON 24
ITALIANO

10
Utilizzo
Il controllo dell’apparecchio è realizzato tramite una scatola comandi remota, di cui nel seguito vengono descritte le
funzioni.
È possibile l’abbinamento di un pre-riscaldatore VORTICE, la cui installazione è demandata all’installatore.
La distanza minima del pre-riscaldatore dall’apparecchio è di 500 mm.

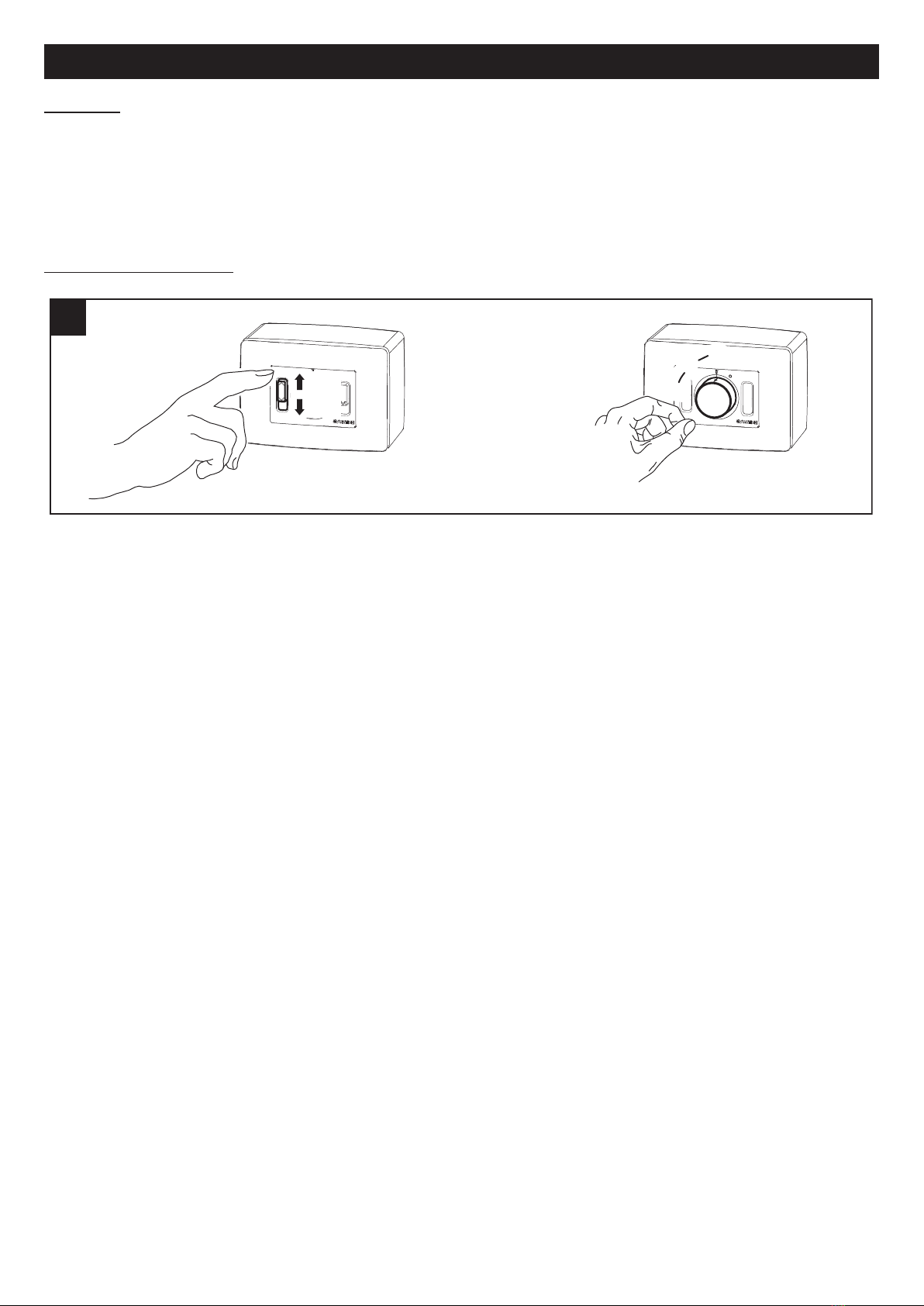

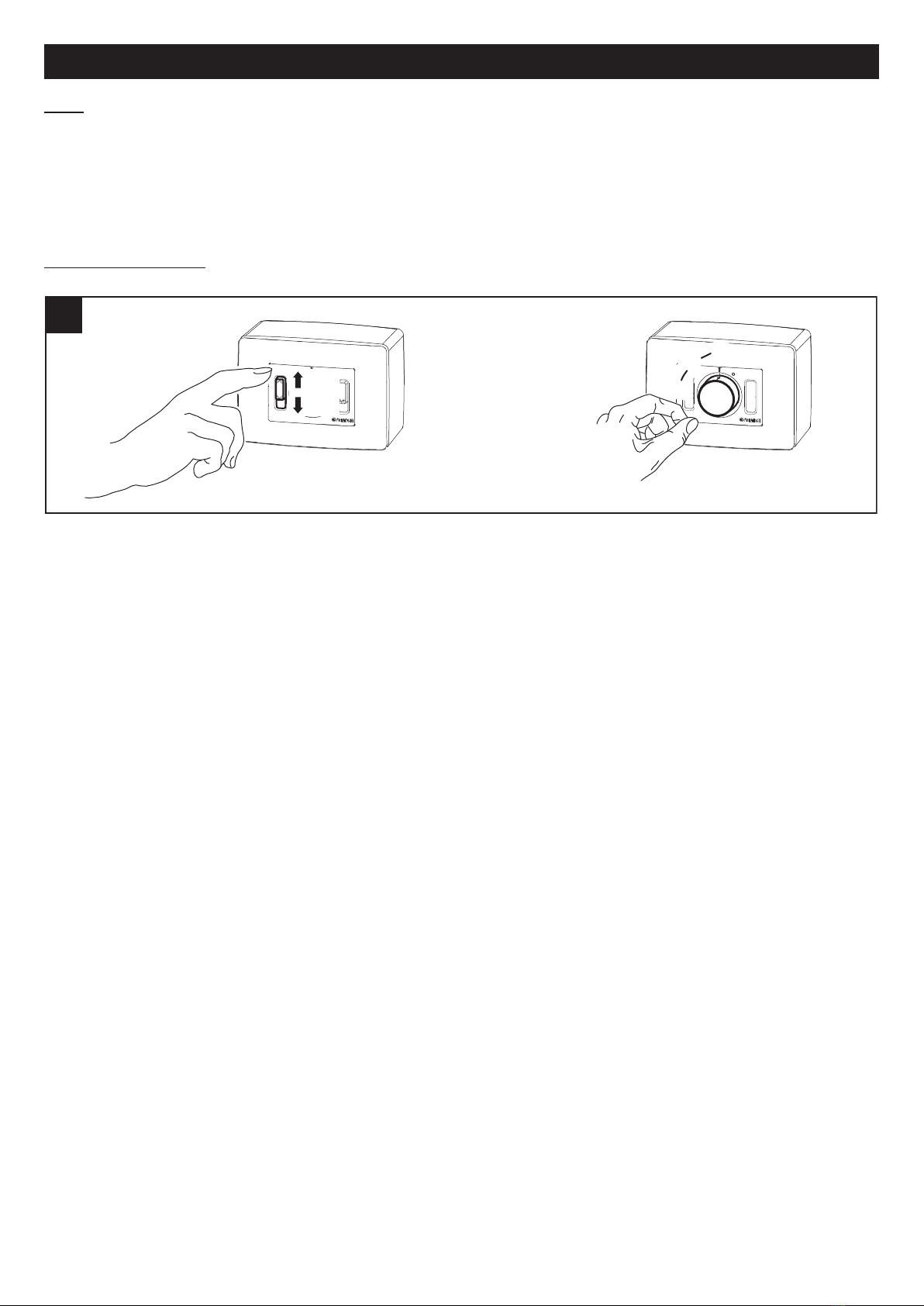

Funzioni scatola comandi
- Accensione/spegnimento: interruttore ON/OFF
- 3 velocità: commutatore
99
ON
OFF
2
1
3
ITALIANO

11
Segnalazioni d’errore
Sulla scatola comandi è presente un LED di segnalazioni d’allarme. Nella seguente tabella sono riportate le informazioni
fornite dal LED:
N.B. Per resettare l’allarme Pre-riscaldatore o di alta temperatura interna/esterna occorre intervenire sul contatto 3 del DIP-
switch INT2: porre su ON, attendere qualche secondo e poi riporre su OFF. Se gli allarmi sono stati resettati correttamente
il LED smette di lampeggiare.
Procedura di reset del timer filtri
Quando l’ utente sostituisce i filtri deve resettare il timer filtri tramite una serie di azioni da svolgere (sulla scatola comandi).
Di seguito la procedura di reset del timer filtri:
1. Porre la scatola comando l’interruttore su “OFF” e il commutatore su “1”. Attendere almeno 5 secondi.
2. Porre l’interruttore su “ON”. Attendere almeno 5 secondi.
3. Porre il commutatore su “2”. Attendere almeno 5 secondi.
4. Porre l’interruttore su “OFF”. Attendere almeno 5 secondi.
5. Porre il commutatore su “3”. Attendere almeno 5 secondi.
6. Porre l’interruttore su “ON”. Attendere almeno 5 secondi.
7. Porre il commutatore su “2”. Attendere almeno 5 secondi.
8. Porre l’interruttore su “OFF”. Attendere almeno 5 secondi.
9. Porre il commutatore su “1”. Attendere almeno 5 secondi.
Se il LED si spegne (cioè esce dal “Pre-allarme filtri sporchi” o dall’ “Allarme filtri sporchi”) vuol dire che il timer filtri è stato
resettato correttamente.
ITALIANO
STATO LED SIGNIFICATO COSA COMPORTA COSA FARE RIARMO
OFF Tutto ok
Lampeggi lenti
regolari.
Pre-allarme filtri
sporchi. Niente
Sostituire al piu presto
i filtri. Dopo 2 mesi
dalla sua attivazione
la macchina va in
allarme filtri e si
arresta.
Manuale, tramite
procedura di reset
Timer filtri.
Acceso fisso. Allarme filtri sporchi. La macchina
si arresta. Sostituire i filtri.
Manuale, tramite
procedura di reset Timer
filtri.
1 lampeggio veloce
Malfunzionamento
sonda di temperatura
aria interna
La macchina
si arresta.
Chiamare
un Centro Assistenza
Tecnica autorizzato
VORTICE.
Riarmo automatico non
appena la sonda
riprende a funzionare.
2 lampeggi veloci
Malfunzionamento
sonda di temperatura
aria esterna
La macchina
si arresta.
Chiamare
un Centro Assistenza
Tecnica autorizzato
VORTICE.
Riarmo automatico non
appena la sonda
riprende a funzionare.
3 lampeggi veloci
Malfunzionamento
sonda di temperatura
aria ripresa
La macchina
si arresta.
Chiamare
un Centro Assistenza
Tecnica autorizzato
VORTICE.
Riarmo automatico non
appena la sonda
riprende a funzionare.
4 lampeggi veloci Malfunzionamento
pre-riscaldatore
Il no-frost tramite
pre-riscaldatore
non funziona.
Chiamare
un Centro Assistenza
Tecnica autorizzato
VORTICE.
Manuale, tramite DIP-
switch di reset allarme.
5 lampeggi veloci Temperatura aria
esterna alta
La macchina
si arresta.
Attendere che la
temperatura torni a
valori normali.
Riarmo automatico
quando la temperatura
torna a valori normali.
6 lampeggi veloci Temperatura aria
interna alta
La macchina
si arresta.
Attendere che la
temperatura torni a
valori normali.
Riarmo automatico
quando la temperatura
torna a valori normali.
7 o più lampeggi veloci Malfunzionamento
scheda elettronica Niente
Chiamare
un Centro Assistenza
Tecnica autorizzato
VORTICE.
Manuale

12
Manutenzione / pulizia
Prima di iniziare qualsiasi operazione accertarsi che il prodotto sia scollegato dalla rete elettrica. Lo
smontaggio e relativo montaggio sono operazioni di manutenzione straordinaria e devono essere
eseguite da personale professionalmente qualificato.
Filtri
Tempi consigliati per la manutenzione:
In generale in funzione dell’area geografica di installazione il livello di inquinamento dell’aria è variabile, e quindi è variabile
la durata dei filtri. Tenendo presenti queste considerazioni i tempi per la manutenzione dei filtri sono i seguenti:
- Ispezione filtri: ogni 50/60 giorni.
- Sostituzione filtri: dopo 6/24 mesi dall’ultima sostituzione (in
base a quanto impostato dall’installatore in fase di
installazione) l’apparecchio entro in “preallarme filtri sporchi”,
stato segnalato da lampeggi lenti del led. Da questo momento
i filtri devono essere sostituiti entro 2 mesi; allo scadere dei 2
mesi si attiva l’allarme di filtri saturi (led acceso fisso) e la
macchina si arresta. Con il reset dell’errore (descritto nel
paragrafo “Segnalazioni d’errore”) viene resettato anche il
contatore.
N.B. La mancata pulizia o sostituzione dei filtri comporta gravi
inconvenienti per l’efficienza dell’impianto, con:
- aumento delle perdite di carico nel circuito aria e riduzione di
portata aria;
- conseguente diminuzione della resa della macchina e
peggioramento del confort in ambiente.
N.B. La situazione di filtri saturi rappresenta la causa più
frequente di blocco dell’apparecchio:
Estrazione filtri modelli HRI Flat: fig 10
Scambiatore di calore
Il controllo e l’eventuale pulizia dello scambiatore deve essere eseguita da personale professionalmente qualificato,
preferibilmente ogni 3 anni. Per la pulizia utilizzare un’aspirapolvere; per i modelli H lo scambiatore entalpico può essere pulito
utilizzando acqua tiepida, non ad alta pressione, e un detergente; risciacquare bene dopo il lavaggio.
Smaltimento
Questo prodotto è conforme alla Direttiva 2012/19/UE riguardante la gestione dei rifiuti di apparecchiature
elettriche ed elettroniche (RAEE).
Il simbolo del cassonetto barrato riportato sull’apparecchio indica che il prodotto, alla fine della propria vita
utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta
differenziata per apparecchiature elettriche ed elettroniche. Ciò eviterà effetti negativi sull’ambiente e sulla
salute, favorendo il corretto trattamento, smaltimento e riciclaggio dei materiali di cui è composto il prodotto.
Rivolgersi all’autorità comunale per conoscere l’ubicazione di questo tipo di strutture.
In alternativa, il distributore è tenuto al ritiro gratuito di un apparecchio da smaltire a fronte dell’acquisto di un
apparecchio equivalente.
ITALIANO
1010
!

Description and use
VORT HRI FLAT (hereinafter "the appliance") is a highly energy-efficient central ventilation system with heat recovery, which
can be installed horizontally in a false ceiling. The appliance is controlled by a hi-tech electronic management system and
equipped with fan units that utilise energy-saving EC brushless motors.
A heat exchanger (enthalpy exchanger for models H) is fitted inside the appliance to guarantee heat exchange high efficiency
levels.
The appliance is available in three versions which guarantee different performances:
- Models with a nominal diameter of the suction and delivery ports equal to 125 mm:
• VORT HRI 200 FLAT
• VORT HRI 200 FLAT H with enthalpy heat exchanger.
- Models with a nominal diameter of the suction and delivery ports equal to 150 mm:
• VORT HRI 350 FLAT
(See the "Use" section for the description of the functions offered by each model).
ENGLISH
Warning:
this symbol indicates that care must
be taken to avoid injury to the user
!
Caution:
this symbol indicates that care must
be taken to avoid damaging the appliance
!
13
Compliance
•This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards
involved.
•Children shall not play with the appliance.
•Cleaning and user maintenance shall not be made by children without supervision.
•These appliances are designed for use in residential and commercial properties.
• The appliance must be installed by a professionally qualified electrician.
• The electrical system to which the product is connected must be in compliance with applicable
regulations.
• An omnipolar switch with a contact opening distance of 3 mm or higher should be provided for
installation, enabling complete disconnection under overvoltage category III conditions.
• Products equipped with single-phase wiring (M) motors ALWAYS require connection to 220-240V (or
only 230V where required) single-phase lines. Any kind of modification shall be considered as
product tampering and shall nullify the relative warranty.
Safety
• Follow the safety instructions to prevent any harm to the user.
• Do not use this appliance for purposes other than those described in this manual.
• Having removed the appliance from its packaging, make sure that it is intact and undamaged. If in doubt, consult a
professional or contact a VORTICE Authorised Technical Support Centre.
• Do not leave packaging within reach of children or individuals with disabilities.
• Certain fundamental rules must be observed when using any electrical appliance:
never touch the appliance with wet or damp hands;
never touch the appliance while barefoot.
• Do not operate the appliance in the presence of flammable substances or vapours, such as alcohol, insecticides, petrol,
etc.
• If the appliance is to be disconnected from the power supply and no longer used, store it out of reach of children and
individuals with disabilities.
• Do not make modifications of any kind to this appliance.
• The maintenance instructions must be followed to ensure the appliance does not suffer damage and/or excessive wear.
• Do not expose this appliance to the elements (rain, sun, etc.).
• Do not stand objects on the appliance.
• The inside of the appliance must be cleaned only by a skilled professional.
• Regularly inspect the appliance for visible defects. If the appliance is defective in any way, do not use it, and contact a
VORTICE authorised Technical Support Centre without delay.
• If the appliance does not function correctly or develops a fault, contact a VORTICE authorised Technical Support Centre

without delay. Ensure that only genuine original VORTICE spares are used for any repairs.
• If the power supply cable is damaged, have it replaced without delay by a VORTICE authorised Technical Support Centre.
• Should the appliance be dropped or suffer heavy impact, have it checked without delay by a VORTICE authorised Technical
Support Centre.
• The appliance must be installed in such a way as to ensure that under normal operating conditions, no one can come into
contact with any moving parts or live electrical components.
• The appliance must first be switched off and disconnected from the electrical power supply should you need to:
- dismantle the appliance, using the proper tools.
- remove the heat exchanger.
- -remove the motor module.
• Connect the appliance to the electrical power supply/socket only if the rated power of the supply is compatible with the
maximum rated power of the appliance. If not, contact a professional electrician without delay.
• Switch off the system's main switch:
- if an operating fault is detected;
- before cleaning the outside of the appliance;
- if the appliance is not going to be used for any length of time.
• The appliance cannot be used to pilot the operation of water
heaters, stoves, etc.; neither must it drain into the hot water
ducts of such appliances.
• The appliance must expel air directly to the outside through a
single dedicated duct.
• The flow of extracted air must be clean (i.e. free of grease,
soot, chemical and corrosive agents and explosive or
flammable mixtures).
• Keep the air intake and outlet ports of the appliance free of
obstructions, to ensure optimum air flow.
• Maximum operating temperature: 45°C.
• Specifications for the power supply must correspond to the
electrical data on ID plate A (Fig. 1).
14
ENGLISH
A
1
1
2
2
A
BC
D
Items supplied
The main parts of the appliance are:
• an outer casing made using galvanised steel;;
• a polystyrene counterflow type heat exchanger, featuring a
special geometry designed to guarantee the highest possible
efficiency in terms of heat exchange. H models are equipped
with an enthalpy exchanger, which is also able to transfer the
humidity present in the air.
• two energy-saving variable-speed brushless motors (3 preset
speeds).
• an electronic controller supervising the power input,
regulation and control of the appliance.
control box.•
3 temperature sensors.•
2 x ePM10 50% (M5) filters.•
4 brackets for ceiling application.•
Key to air connections (fig.2)
A: Clean air outlet inside the room.
B: Stale air intake from room.
C: Fresh air intake from outside.
D: Stale air outlet to outside.

15
Installation
N.B.
The appliance is not suitable for outdoor installation.
The appliance must be installed in accordance with current
safety regulations in the destination country, and with the
instructions in this booklet. The appliance must be fitted to an
interior surface or wall of the dwelling that is structurally sound
enough to take its weight.
Ensure that connections to the appliance are optimised and
simplified by strategic positioning of the junction box, from
which the wires emerge (Fig.3).
Ceiling installation
Various mounting options are available: VORTICE recommends fixing the appliance to the ceiling, using the special
brackets supplied (Fig.4).
In any event, after mounting the appliance, check that it is
perfectly level in order to ensure faultless operation. The ducts
used for conveying air must be of the correct size.
The ducts to and from the outdoors must be thermally
insulated and not subject to vibration.
The 125 mm (mod. 200) and 150 mm (mod. 350) standard
diameter inlet and outlet pipes must be secured to the
corresponding ports of the appliance by means of clips or other
suitable fastening systems.
If stale air is exhausted via the roof, the outlet must be
designed so as to prevent the formation of condensate and the
entry of rain water.
If fresh air enters via the roof, the intake must be designed so
as to prevent the formation of condensate and the entry of rain
water.
Condensate drain
During normal operation, condensate collects at the bottom of
the appliance in a double tray provided with two drain outlets.
The connection points are located on the bottom of the
appliance (Fig. 5). The condensate drain can be provided by
connecting the drain outlets to two flexible hoses with an
internal diameter of 19 mm approx.
To avoid the formation of air bubbles, create a siphon trap in
the hose connected to the outlet on the appliance denoted 1,
as illustrated in Fig. 5b.
Cut the end of the hose obliquely.
N.B.
The siphon must be created observing the dimensions
indicated in Fig. 5c; otherwise, correct operation of the
appliance cannot be guaranteed.
Condensate can also be drained off through the waste
plumbing system of the building.
ENGLISH
3
3
4
4
5
5
12

16
Accessibility
The appliance must be easily accessible for servicing/maintenance purposes. In particular, the false ceiling in which the
appliance is installed must have a suitably proportioned inspection hatch, providing access to the flap enclosing the
electrical/electronic parts and the filters. This means the appliance does not have to be removed from the false ceiling
during routine maintenance (filter replacement), nor even some non-routine procedures (e.g. motorised fan or electronic
controller replacement).
Junction box inputs
Fig 6A
1: Preheater (to connect the preheater, open the electronic
unit, plug in the grey connectors and configure the software
(installer access only)
2: Power supply
Fig. 6B
3: Control Box:
4: -
ENGLISH
5a5a
12
NO
5b5b
OK
12
5c5c
h > 50 mm∆
≥ 60 mm
A
1
2
B
3
4
6
6

17
Electrical connections:
NOTE: when the preheater is installed connect its cable to the electronic board by connecting the grey connectors inside
the electronic unit.
7
7
2 POLES SWITCH (DPST)
N
PE
L
SUPPLY CABLE Blue
Brown
BN BN OB CS CS1 S2 S3 L1 N1 L N
A K
LED
CONTROL BOX
CONTROL BOX CABLE
Yellow
Green-Yellow
White
Green
Brown
Gray
PRE-HEATER CABLE
N1
L1
t
t
N
PE
L
Blue
Brown
Green-Yellow
Brown
Blue
PRE-HEATER
(OPTIONAL)
1
1
1
ENGLISH

Wiring scheme for sensor C-HCS:
18
ENGLISH
7.1
7.1
2 POLES SWITCH (DPST)
2
BNC BNO BC SC S1 S2 S3 L1 N L N
AK
LED
CONTROL BOX
Yellow
White
Green
Brown
Gray
CTIMER - CHCS
N
PE
L
SUPPLY CABLE Blue
Brown
Green-Yellow
CONTROL BOX 3V + ON/OFF SWITCH
CONTROL BOX WITH SENSOR (12994)
1
3
1
3
2
CONTROL BOX CABLE

19
Initial settings (to be performed by the installer) (see figure 8)
During installation some settings must be made through dip switch INT1, INT2 and the trimmer T located on the electronic
board:
- speed V1, V2, V3 adjustment:
1. turn off the machine power supply.
2. set contact 1 of INT1 to ON.
3. set contact 2 of INT1 to OFF.
4. restore power.
5. set the speed to adjust on the control box switch (for example select “1” if V1 is to be adjusted).
6. the Exhaust motor will start while the Supply motor will be off. Adjust the Exhaust motor speed using the trimmer on
the board.
7. after reaching the desired Exhaust speed, store it by setting contact 2 of INT1 to ON.
8. at this point the Exhaust motor switches off while the Supply motor switches on. Adjust the Supply motor speed using
the trimmer.
9. when the desired Supply speed is reached, store it by setting contact 2 of INT1 to OFF.
10. repeat the operations from point 5 to point 9 to adjust V1, V2, V3.
11. at the end of the speed adjustment disconnect the product supply.
12. set contact 1 of INT1 to OFF.
- no-frost enabling through the flow unbalance:
to enable/disable the No-frost through the flow unbalance, act on contact 3 of INT1:
ON= enabled.
OFF= disabled.
- no-frost enabling through pre-heater:
to enable/disable the No-frost through the pre-heater, act on contact 4 of INT1:
ON= enabled.
OFF= disabled.
CAUTION: When pre-heater installing, have to connect pre-heater cable to electronic board thanks to grey connectors
already equipped on the electronic board.
- setting of the filter months of life:
to set the number of months of life of the filters act on contact 1 and 2 of INT2 as described in the following table:
When the number of months selected has elapsed from the last filter replacement (indicated on the machine through the
filter timer reset procedure), the machine goes into “dirty filter prealarm”, which is shown to the user through some slow
blinks of the LED. If the filters are not replaced within 2 months, the machine goes into “filter alarm”, the LED stays on and
the machine stops. Further informations: see chapter “Error messages”, “Procedure to reset the filter timer”
ENGLISH
Contatto 1 di INT2 Contatto 2 di INT2 Mesi
OFF OFF 6
OFF ON 12
ON OFF 18
ON ON 24
88
INT1
INT2
4
3
2
1
4
3
2
1
T

20
Use
The device is controlled by means of a remote control box, whose functions are described below.
This model can be used in combination with a VORTICE preheater, which must be fitted and set up by the installer.
The minimum distance of the preheater from the appliance is 500 mm.
Control box functions
- Start/stop: ON/OFF switch
- 3 speeds: switch
ENGLISH
99
ON
OFF
21
3
