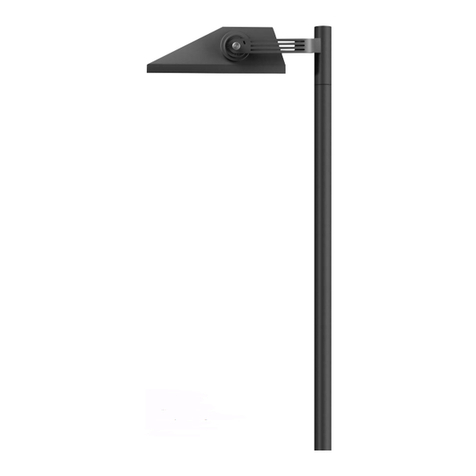

WE-EF FLA740 LED User manual

WE-EF LEUCHTEN
Montage- und
Wartungshinweise für
Asymmetrischer Scheinwerfer
FLA740 LED
Installation and
Maintenance Instructions for
Asymmetrical Area Floodlight
FLA740 LED

1
Asymmetrischer Scheinwerfer
LEDs
18 LED 36W / 24 LED 48W / 18 LED 54W / 24 LED 72W*
* Nominalleistung, aktualisierte Daten siehe www.we-ef.com
* Nominal power, for latest data refer to www.we-ef.com
Schutzart / Protection: IP66 / IK08
Schutzklasse / Class I, II, ta = 25°C
Lichtpunkthöhe / Mounting height: . . . . . . . . . .4,5–6,0 m
Montageart: horizontal, nach unten strahlend
Installation: horizontal, light output downwards
Gewicht/Weight: . . . . . . . . . . . . . . . . . . . . . . .max. 15,5 kg
Windangriffsfläche / Windage area . . . . . . . .max. 0,09 m2
Installation
The product must be installed and maintained by a suitably
qualified professional in compliance with latest building/
construction and/or electrical regulations and relevant
legislation.
Warning: Switch off mains electrical supply prior to
installing and connecting the luminaire. Do not open lumi-
naire while mains supply is switched on.
Notice: If the luminaire is modified by anybody other than
the original manufacturer, then the warranty will no longer
be valid and shall become the full responsibility of the
modifying person/organisation. Claims based on defects
attributable to improper installation and/or application, and
the consequences thereof, are excluded.
In case of component failure, LED replacement due to abnor-
mal circumstances or at end of life, replacement must be
Montage
Montage und Wartung des Produkts dürfen nur von
Fachpersonal mit entsprechender beruflicher Qualifikation
in Übereinstimmung mit den geltenden bautechnischen
und/oder elektrischen Vorschriften durchgeführt werden.
Achtung! Vor dem Montieren und Anschließen der
Leuchte die Spannungsversorgung abschalten. Leuchte
niemals bei eingeschalteter Spannungsversorgung öffnen.
Hinweis: Modifikationen an der Leuchte, die nicht durch
den Originalhersteller erfolgen, führen zum Erlöschen der
Garantie und Gewährleistung des Originalherstellers und
zum vollständigen Übergang der Verpflichtungen daraus
auf die modifizierende Person/Organisation. Ansprüche auf-
grund von Mängeln, die direkt oder indirekt auf unsachge-
mäße Montage und/oder Anwendung zurückzuführen sind,
sind ausgeschlossen.
330
ø 14
ø 14
ø 22 44
560
455
190
Ø 5 - 12 mm
2,5 mm2
Asymmetrical Area Floodlight

2
carried out by a suitably qualified and trained professional.
In case of questions please contact our technical hotline:
[phone] (from Monday - Friday from 08.00 until
16.00 hours.
Installation Procedure
1) Switch off the mains electrical supply.
2) To open luminaire, release locking device A. Then
detach lens frame B.
3) Prepare enough cable to extend between luminaire and
pole base. Feed cable through cable gland G.
a) Class I: Connect the mains supply leads to their
respective terminals in the terminal connector E. (N =
neutral, L1 = phase, = earthing).
b) Class II: Remove the cover of the cable connector E.
Connect neutral (N) and phase (L1) to the marked con-
tacts. Attach the cover and fix it. The connecting cable
must be double-insulated when inserting it into the
cable connector.
Check that rating shown on the luminaire label con-
forms with the mains electrical supply.
4) Tighten cable gland Gfirmly.
5) Reposition lens frame B. Close it and secure in position
by means of locking device A.
6) Attach mounting bracket Lto luminaire by means of
bolts J, and lock in desired position using hexagon
socket screw H.
7) The fastening of the floodlight to the pole depends on
the type of chosen bracket.
Make sure that the floodlight is installed to the bracket
with two M12 screws and self-locking nuts made of
stainless steel.
Bei Ausfall von Komponenten, bei LED-Wechsel aufgrund
ungewöhnlicher Umstände oder am Ende der Lebensdauer
darf der Austausch nur von geschultem Fachpersonal mit
entsprechender beruflicher Qualifikation ausgeführt werden.
Bei Fragen wenden Sie sich bitte an unsere technische
Hotline unter [phone] (Montag - Freitag von
08:00 Uhr bis 16:00 Uhr).
Vorgehensweise
1) Spannungsfreiheit der Anschlussleitung herstellen.
2) Verschluss Aöffnen, Abdeckung Babklappen und aus-
hängen.
3) Entsprechend der Masthöhe zugeschnittene Anschluss-
leitung durch die Kabelverschraubung Geinführen.
a) Schutzklasse I: Nulleiter (N), Phase (L1) und Schutz-
leiteranschluss an die entsprechend markierten
Kontakte der Steck-Schraubklemme Eanschließen.
b) Schutzklasse II: Entfernen der Abdeckung des Steck-
verbindes E. Nulleiter (N) und Phase (L1) an die mar-
kierten Kontakte anschließen. Die Abdeckung wieder
aufsetzen und befestigen. Das Anschlusskabel muss
doppelt isoliert in den Steckverbinder eingeführt werden.
Vergleichen Sie die örtliche Spannung und Frequenz
mit den Daten auf dem Leistungsschild.
4) Kabelverschraubung Gfestziehen.
5) Abdeckung Beinhängen, schließen und verriegeln.
5) Befestigen Sie den Bügel Lam Scheinwerfer mit Hilfe
der Innensechskantschraube Hund der zwei Rändel-
schrauben J.
7) Die Befestigung des Scheinwerfers am Mast hängt ab
vom Typ der gewählten Traverse.
Stellen Sie sicher, dass der Scheinwerfer mit zwei M12
Schrauben und selbstsichernden Muttern aus nichtros-
tendem Stahl an der Traverse befestigt wird.

3
Maintenance
Apart from cleaning the product’s exterior surfaces, no spe-
cial maintenance work is required. Do not use high-pres-
sure cleaners.
Protect our environment: Discard used LEDs in compliance
with the most recent environmental legislation.
Wartung
Abgesehen von der äußerlichen Reinigung des Produkts ist
keine besondere Wartung erforderlich. Keine Hochdruck-
reiniger verwenden.
Für die Entsorgung der LEDs sind die zur Zeit gültigen
Umweltgesetze zu beachten.
Notice: In case the luminaire is equipped with an optional
available surge protector, the function can get tested if the
signal LED is lit green when the supply voltage is turned on.
In case the surge protector is defective, the LED device
gets automatically disconnected from the mains supply.
If the signal LED is not lit, the luminaire is not functioning.
Hinweis: Ist die Leuchte mit einem optional erhältlichen
Überspannungsschutz ausgerüstet, kann die Funktion über-
prüft werden, wenn die Signal-LED bei eingeschalteter
Versorgungsspannung grün leuchtet.
Ist der Schutz defekt, wird das LED-Betriebsgerät automa-
tisch vom Netz getrennt. Die Signal-LED leuchtet nicht, die
Leuchte ist ohne Funktion.
Product Information / Surge Protection
As an option, this luminaire can also be fitted with a surge protector of Type 2-
3 (at the time of order). The technical data can be found directly on the
installed device. If the surge protector has been triggered by an adverse event ,
the luminaire is automatically disconnected from the mains. In that case, the
LED on the surge protector no longer lights up.
For comprehensive protection of the luminaire against lightning and electrical
surges, primary (Type 1) and secondary (Type 2) surge arrestors must be
installed into the power supply. We recommend a combination arrestor (Type
1+2+3), which is installed in the control cabinet.
The technical planner/installer is responsible for the proper selection, sizing
and installation of the surge protection modules that must be provided on site.
Please note the various protection levels for Class I and II, as well as the
applicable statutory provisions regarding surge protection. Installation and
maintenance may only be performed by a qualified electrician.
Produkthinweis / Überspannungsschutz
Optional kann diese Leuchte (bei der Bestellung) mit einem Überspannungs-
schutz Typ 2-3 ausgestattet werden. Die technischen Daten finden Sie in die-
sem Fall direkt auf dem eingebauten Gerät. Wurde der Überspannungsschutz
im Schadensfall ausgelöst, wird die Leuchte automatisch vom Netz getrennt.
Bei eingeschalteter Stromversorgung leuchtet dann die Leuchtdiode am Über-
spannungsschutz nicht mehr.
Zu einem umfassenden Schutz der Leuchte gegen Blitzeinwirkungen und Über-
spannungen ist es notwendig, zusätzlich einen Grob- (Typ 1) und Mittelschutz-
ableiter (Typ 2) in die Stromversorgung einzubauen. Wir empfehlen einen
Kombiableiter (Typ 1+2+3) für die Montage im Schaltschrank.
Der Fachplaner/Installateur ist für die fachgerechte Auswahl, Dimensionierung
und die Montage der bauseits einzusetzenden Überspannungsschutzbausteine
verantwortlich. Bitte beachten Sie die unterschiedlichen Schutzpegel für die
Schutzklassen I und II sowie die geltenden gesetzlichen Vorschriften zum Über-
spannungsschutz. Die Installation und Wartung ist nur von einem entsprechend
qualifiziertem Elektro-Fachbetrieb durchzuführen.

4
JHE
G
L
A
HL
B
Anziehmomente für Schrauben / Torque
Schraube / Screw Anziehmoment / Torque
M4 max. 2,0 Nm
M5 max. 4,0 Nm
M6 max. 6,0 Nm
M8 max. 15,0 Nm
M16 max. 100,0 Nm

FLA740_LED_010317 / 006-1325
Technische Änderungen vorbehalten.
Technical specifications are subject to change.
© WE-EF 2017
WE-EF LIGHTING
Thailand
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LIGHTING
Australia
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LIGHTING
United States of America
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LEUCHTEN
Germany
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LUMIERE
France
Tel [phone]
Fax [phone]
[e-mail]
WE-EF HELVETICA
Switzerland
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LIGHTING
United Kingdom
Tel [phone]
Fax [phone]
[e-mail]
www.we-ef.com
Sicherheit
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäßen Einsatz oder Montage entstehen.
Werden nachträglich Änderungen an Leuchten und/oder Zubehör
vorgenommen, so gilt derjenige als Hersteller, der diese Änderun-
gen vornimmt.
Safety indices
The manufacturer is then discharged from liability when damage is
caused by improper use or installation.
If any luminaire and/or accessory is subsequently modified, the
persons responsible for the modification shall be considered as
manufacturer.
