weBoost DRIVE 3G-S User manual

Need help? [email protected] US Customer Support 1-866-294-1660
Malaysia 03-9205-7675
ENGLISH 官話 BAHASA MELAYU
Drive 3G-S
Cellular Signal Booster
512626

2
ENGLISH
Need help? [email protected] US Customer Support 1-866-294-1660
Malaysia 03-9205-7675
Contents
Package Contents ...............................................................2
Installation Options..............................................................3
Vehicle Installation Option .....................................................3
In-Building Installation Option ...................................................4
Adjusting the Drive 3G-S Arms ....................................................5
Troubleshooting & Understanding the Light .........................................5
Additional FAQ..................................................................6
Safety and Recommendations .....................................................6
Signal Booster Specifications .....................................................7
Guarantee and Warranty................................................. Back Cover
IT IS VERY IMPORTANT
TO POWER YOUR SIGNAL
BOOSTER USING A SURGE
PROTECTED AC POWER
STRIP WITH AT LEAST A 1000
JOULE RATING.
FAILURE TO DO THIS WILL VOID YOUR WARRANTY
IN THE EVENT OF A POWER SURGE OR LIGHTNING
STRIKE.
! ! THE SIGNAL BOOSTER UNIT IS DESIGNED
FOR USE IN AN INDOOR, TEMPERATURE-
CONTROLLED ENVIRONMENT (LESS
THAN 150 DEGREES FAHRENHEIT). IT IS
NOT INTENDED FOR USE IN ATTICS OR SIMILAR
LOCATIONS SUBJECT TO TEMPERATURES IN
EXCESS OF 65º C.
Mini-Magnet Mount Antenna
(301126)
Vehicle Dash
Adhesive
Mounting Bracket
DC Plug-In Power Supply
& USB cable
(859910)
Drive 3G-S®
Adjustable Arms
Inside this Package
Drive 3G-S Cellular Signal Booster 900 / 2100 MHz
Model #512626
Appearance of device and accessories may vary.
Optional Accessories
AC Power Supply
(859108) & USB Cable
(859977)
Gooseneck
Suction Cup
Cradle Mount
(901120)
Cup Holder
Cradle Mount
(901130)
Adjustable
Desk Mount
(901137)
Antenna Window Mount Vehicle Dash Mounting Kit
-Rugged/Screw Mount-
-Adhesive Mount-
-Vent Clip Mount-
(901134)
Mobile Power
Supply
(859984)
(Used with Mini-Magnet
Mount Antenna)
(901128)

3
ENGLISH
Need help? [email protected] US Customer Support 1-866-294-1660
Malaysia 03-9205-7675
Installation Options
Vehicle Installation Option
1. Attach the Mounting Bracket to the
vehicle’s dashboard.
• Clean the area where the bracket is
to be mounted with the alcohol wipe
included. Allow the area to dry.
• Peel the backing to expose the adhesive
and press the bracket onto the desired
location on the dashboard. NOTE: Be
sure the tab is positioned vertically.
• Allow the adhesive to cure for 24 hours
before you attach the Drive 3G-S (Step
4).

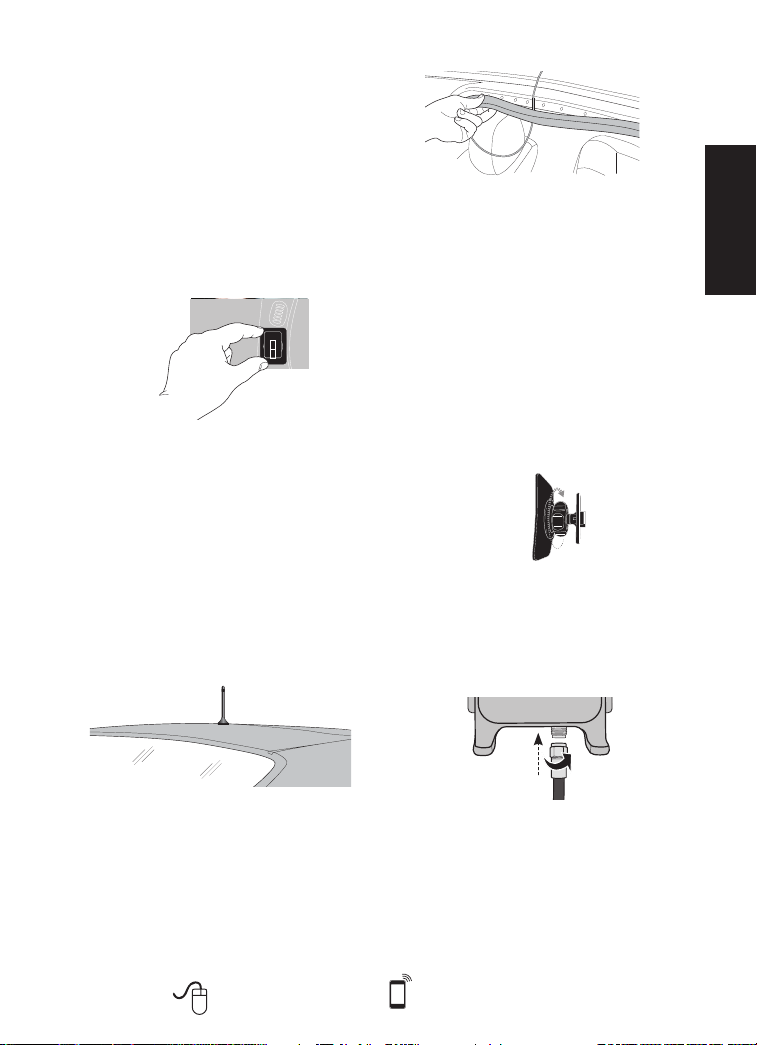

2. Install the Outside Antenna. Select a
location on top of the car that is:
• Near the center of the vehicle’s roof.
• At least 31cm from any other antennas.
• Free of obstructions.
• At least 16cm from any windows
(including sunroofs).
The Outside Antenna must be installed
vertically.
3. Run the Outside Antenna cable into the
car. The cable is strong enough that it
may be shut in most vehicle doors without
damaging the cable. For a cleaner look,
carefully pull down the door seal, run the
cable under the seal, and push the seal
back into place. This method reduces wear
on the cable as the door opens and closes.

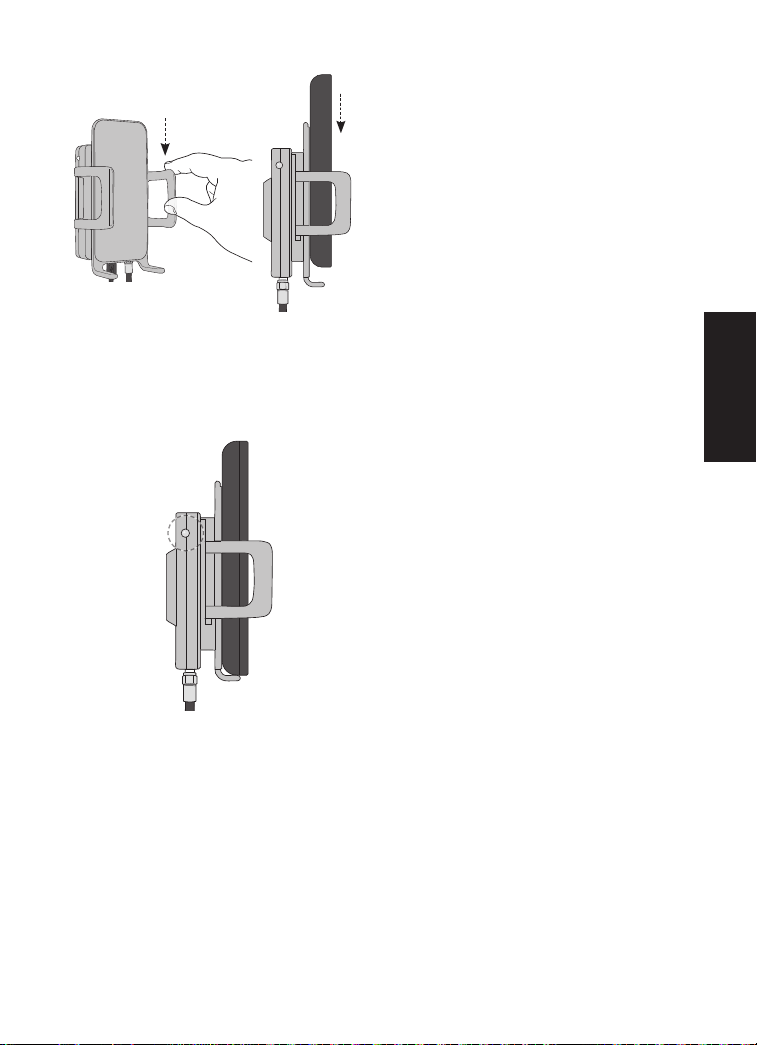

4. Attach the Drive 3G-S to the Mounting
Bracket. After waiting 24 hours for the
adhesive on the bracket to cure, attach
the Drive 3G-S by aligning the rectangular
hole on the back of the Drive 3G-S with
the tab on the Mounting Bracket, grasping
the sides of the Drive 3G-S, and sliding it
downward approximately 6mm into place.
The Mounting Bracket is designed to
swivel for more convenient viewing angles.
Once the Drive 3G-S is in place, you
can adjust the angle of the bracket by
loosening the knurled nut, applying gentle
pressure to the top or bottom of the Drive
3G-S, and then tightening the nut when the
desired angle is achieved.
5. Attach the antenna to the Drive 3G-S.
Connect the cable from the Outside
Antenna to the antenna connector on the
bottom of the Drive 3G-S. Do NOT plug
in the power supply (next step) until the
Outside Antenna cable is connected to the
Drive 3G-S.
Note: The Drive 3G-S has a convenient
mini-USB charging port located on
the right side of your booster. This
port allows for charging your phone
or device. WeBoost offers several
cables for this purpose
• 859966, mini-USB to mini-USB
• 859979, mini-USB to iPhone (up to 4S)
• 859967, mini-USB to micro-USB

4
ENGLISH
Need help? [email protected] US Customer Support 1-866-294-1660
Malaysia 03-9205-7675

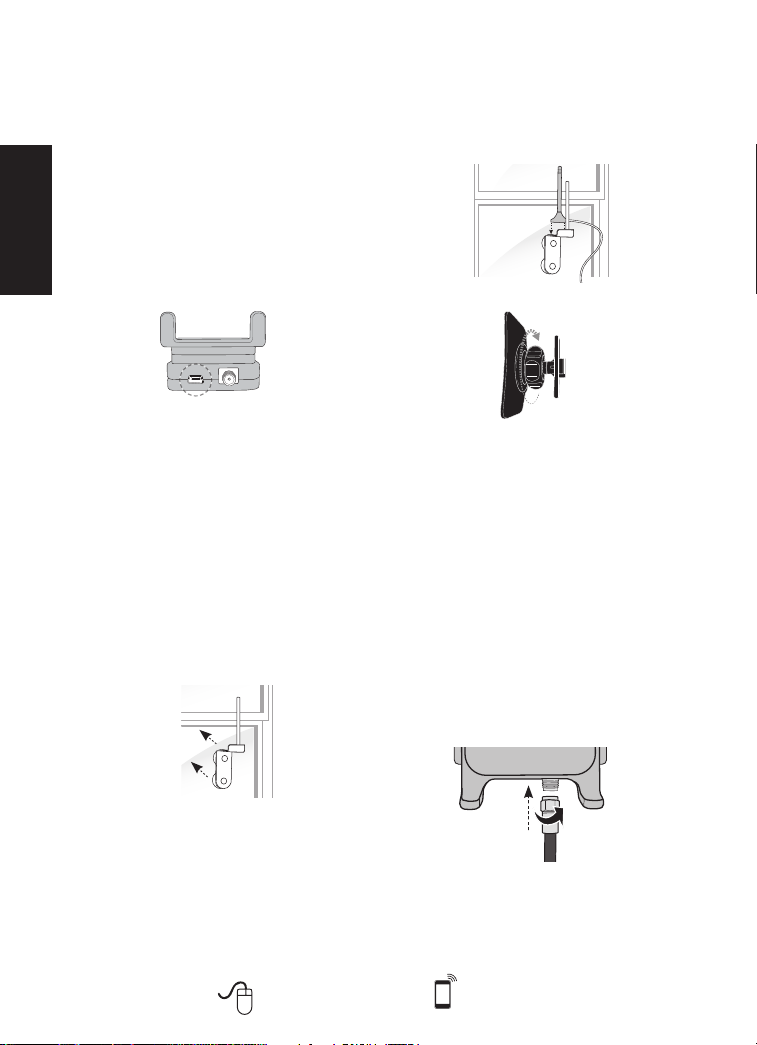

• With the bracket in place, attach the
magnet base of the antenna to the at
surface of the bracket. The antenna
must be mounted vertically for the best
signal.
2. Install the Mounting Bracket and Drive 3G-S.
Put your Drive 3G-S in the Mounting Bracket
(see instructions under Vehicle Installation)
and place it in a convenient location such as
a desk or table top in the room where you
will use the phone. The location should be at
least three feet from the Outside Antenna to
avoid oscillation (feedback). Your cell phone
must be in the cradle for the Drive 3G-S to
amplify the signal. Use a Bluetooth headset,
wired hands-free device or speakerphone
for talking on the phone.
3. Attach the antenna to the Drive 3G-S.
Connect the cable from the Outside
Antenna to the antenna connector on the
bottom of the Drive 3G-S. Do NOT plug
in the power supply (next step) until the
Outside Antenna cable is connected to the
Drive 3G-S.
4. Power up your Drive 3G-S. Connect the
power cable to the mini-USB port on the
bottom of the Drive 3G-S. Then insert the
adapter into the AC power supply (859108 &
859108/859977 cable), sold separately. Use
only the supplied weboost power supply.
6. Power up your Drive 3G-S. Connect the
power cable to the mini-USB port on the
bottom of the Drive 3G-S. Then insert the
adapter into the vehicle 12V DC power
source. Use only the supplied weboost
power supply. While the Drive 3G-S may
remain on, leaving the Drive 3G-S on
in a vehicle when it is not running may
discharge the battery in a day or two. Also
note that some 12V DC power sources
are shut down when the vehicle ignition
is turned to off. Use a Bluetooth headset,
wired hands-free device or speakerphone for
talking on the phone.
In-Building Installation Option
Note: Home Ofce Accessory Kit sold
separately
1. Install the Outside Antenna to a window.
For best results:
• Select a window on the side of the
building where you get the strongest cell
signal.
• Attach the suction cup bracket (sold
separately) to the inside of a window so
the cable will reach the location of the
Mounting Bracket and Drive 3G-S. Place
the bracket as high on the window as
possible.
NOTE: Many modern energy efcient dual
pane windows use a metal coating that may
decrease the strength of a cellular signal,
reducing the effectiveness of the Drive 3G-S.
If you have dual pane windows, consider a
weBoost product that provides an option for
mounting an antenna on an outside wall or
roof of a building.

5
ENGLISH
Need help? [email protected] US Customer Support 1-866-294-1660
Malaysia 03-9205-7675
Troubleshooting & Understanding
the Light
The light on the side of the Drive 3G-S indicates
whether the system is working or if there are
problems. Take the following steps based on the
indicator light color when using the Drive 3G-S.
Light off: If the light is not on:
• Check connections on the power supply
to see that it is rmly plugged into both
the Drive 3G-S and the power source.
• If using a DC power supply in your
vehicle, ensure the power supply is
properly inserted. Then check the 12 volt
power from the car socket and the fuse.
Replace the fuse if necessary.
• If using a power strip in a building,
ensure the power strip is plugged in and
turned on and that power is coming from
the outlet.
Red light: An red light indicates the Drive
3G-S has powered down to protect the cell
tower. Separation between the Drive 3G-S
and the Outside Antenna is important to
prevent oscillation (feedback), similar to when
a microphone is too close to a speaker. When
oscillation occurs, the Drive 3G-S shuts down in
order to prevent interference in the cell tower.
If the light is red, move the Outside Antenna
farther away from the Drive 3G-S. On a vehicle,
that usually means moving it farther toward the
back of the car. Remember to keep the antenna
at least 16cm from any window or sunroof.
In an ofce, move the location of the Drive 3G-S
farther from the window where the antenna is
mounted. Once you have separated the Outside
Antenna and the Drive 3G-S, reset the Drive
3G-S by disconnecting the power and then
reconnecting the power supply. If the light is
green, the Drive 3G-S is working properly. If the
red light is still on, move the Outside Antenna
farther away and repeat the process.
Green Light: A green light indicates the Drive
3G-S is working properly.
Adjusting the Drive 3G-S Arms
Various sized arms are included with your
Drive 3G-S. These provide you with options to
customize the Drive 3G-S to t virtually any cell
phone.
• To change arms, gently lift the arm
upward until the arm slides free from the
Drive 3G-S.
• To reposition arms, move the arm above
a different slot on the Drive 3G-S and
gently slide the arm down until the arm is
rmly in place. Your cell phone must be in
the cradle for the Drive 3G-S to amplify the
signal.

6
ENGLISH
Need help? [email protected] US Customer Support 1-866-294-1660
Malaysia 03-9205-7675
Additional FAQ:
What hours can I contact tech support?
Technical Support can be reached from 7:00am to 6:00pm MST by calling (1-866-294-1660), or by email, at
[email protected].
How does weather affect the performance of my Outside Antenna?
Water vapor (e.g. rain, fog, snow or other precipitation) creates an effective lter to cellular signal. In times
of heavy precipitation, you may see less performance.
What’s the difference between the 900 MHz and the 2100 MHz bands? How do I know which MHz
band my cell phone uses?
The Drive 3G-S works with all major Malaysian cellular providers on the 900 & 2100 MHz frequencies. The
900/2100 MHz bands are associated with voice and 3G data.
Safety and Recommendations
WARNING: Connecting the Signal Booster directly to the cell phone with use of an adapter will damage the
cell phone.
WARNING: Use only the power supply provided in this package. Use of a non-weBoost product may
damage your equipment.
WARNING: The Signal Booster unit is designed for use in an indoor, temperature-controlled environment
(less than 65º C). It is not intended for use in attics or similar locations subject to temperatures
in excess of that range.

7
ENGLISH
Need help? [email protected] US Customer Support 1-866-294-1660
Malaysia 03-9205-7675
Signal Booster Specifications
Drive 3G
Model Number 512626
Connectors SMA-Female
Antenna Impedance 50 Ohms
Frequency 888-960 MHz / 1920-2165 MHz
3Power output for single cell phone (dBm) 900 MHz 2100 MHz
Uplink
Downlink
23.0
16.5
22.5
13.5
Noise Figure (typical downlink/uplink) 4 dB nominal
Isolation > 50 dB
Power Requirements 5.5 V 1A

Copyright © 2014 weBoost. All rights reserved.
U.S. Patent Nos.– 7,221,967; 7,729,669; 7,486,929; 7,409,186; 7,783,318; 8,583,034; 8,583,033; 7,684,838; D626,953; 8,473,018
Disclaimer:The information provided by weBoost is believed to be complete and accurate.
However, no responsibility is assumed by weBoost for any business or personal
losses arising from its use, or for any infringements of patents or other rights of
third parties that may result from its use.
2-Year Warranty
weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials.
Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of
purchase.
Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated
proof of purchase and a Returned Material Authorization (RMA) number supplied by weBoost. weBoost
shall, at its option, either repair or replace the product.
This warranty does not apply to any Signal Boosters determined by weBoost to have been subjected to
misuse, abuse, neglect, or mishandling that alters or damages physical or electronic properties.
Failure to use a surge protected AC Power Strip with at least a 1000 Joule rating will void your warranty.
RMA numbers may be obtained by contacting Customer Support at 1-866-294-1660.
email: [email protected]
US Customer Support: 1-866-294-1660 Malaysia: 03-9205-7675

官話
技术支持服务：请拨打（[phone]，周一到周五，UTC-7山区标准时间：上午7点到下午6点。
驱动器 3G-S
手机信号放大器
512626

官話
2技术支持服务：请拨打（[phone]，周一到周五，UTC-7山区标准时间：上午7点到下午6点。
目录
包装内容 .......................................................................2
安装选项 .......................................................................3
 车载安装选项 ...............................................................3
 室内安装选项 ................................................................4
调节驱动手臂....................................................................5
故障排除和指示灯颜色的含义 .......................................................5
其他常见问题....................................................................6
安全建议 .......................................................................6
信号放大器的规格 ................................................................7
保证和保修..................................................................封底
请您用带浪涌保护的交流
电源板给您的信号放大器
充电，且该电源板能至少
达到1000焦耳级别。
如果没有使用浪涌保护
措施，发生功率剧增和雷
击引起的事故，您将无法获得保修
! ! 该信号放大器设计成在仅室内使用，
环境温度控制在（低于150华氏度）
。它不适用于楼顶或类似的位置，当
温度超过150°F后，功能将受到温度的限制。
迷你磁贴安装天线
(301126)
汽车仪表盘粘贴支架
DC插头电源和USB电缆
(859910)
驱动器3G-S
调整臂
包装内所含部件
驱动器 3G-S 900 / 2100 MHz
型号#512626
可选附件
交流电源(859108)
USB电缆 (859977) 可调吸盘支架
(901120)
插杯式支架
(901130)
可调桌面支架
(901137)
玻璃吸盘支架（和
迷你磁贴天线配
套使用
汽车仪表盘安装套件
螺丝紧固式
直接粘合式
活动夹紧式
(901134)
移动电源
(859984)
(901128)

官話
3
技术支持服务：请拨打（[phone]，周一到周五，UTC-7山区标准时间：上午7点到下午6点。
安装步骤
车载安装步骤
1. 将安装支架贴到到汽车的仪表盘。
• 用酒精将安装支架的地方擦拭干净，并保
持干燥。
• 撕掉背部的保护层，露出粘贴的地方，然
后将支架按压到仪表盘上的目的位置。注
意：确保垂直操作。
• 在附上驱动器之前，使粘合剂固化24小时
（步骤4）。
2. 选择汽车顶部安装车外天线，位置如下:
• 靠近车辆顶部中心
• 距离任何其他天线至少12英寸的距离
• 无障碍物
• 距离任何车窗6英寸（包括天窗）
车外天线必须垂直安装
3. 将车外天线电缆接入车中。电缆强度足以保
证在大多数车门关闭时不被损害。小心拉下
车门密封条，将电缆置于密封条下，然后
按原位置合上密封条。这种方法避免了在车
门打开和关闭时磨损电缆并且看起来更加简
洁。
4. 在支架上的粘合剂固化24小时后，将驱动器
贴到到安装支架上。把驱动器背面的矩形
孔槽对准支架上标贴的位置，手握驱动器
两侧，向下滑动大约1/4英寸到到达安装位
置。
 为了拥有更为便捷的观看角度，安装支架设
计成旋转结构。当驱动器放上后，可以通过
拧松滚花螺母来调整支架角度，然后在驱动
器顶部或者底部给予温和的压力，当达到所
需角度后拧紧螺母。
5. A将天线连接到驱动器上。将电缆从车外天
线连接到驱动器底座上的天线连接器上。在
车外天线电缆连接到驱动器之前不要插上电
源（如下一步）
注意：驱动器有一个便捷的迷你USB电源
接口在底座右侧，该接口可为手
机或者其他设备充电。基于此作
用，Weboost提供了几种可用型号电
缆。
• 859966, mini-USB to mini-USB
• 859979, mini-USB to iPhone
 （最高至苹果4S）
• 859967, mini-USB to micro-USB
6. 启动驱动器。仅使用Weboost提供的电源，
将电源线连接到驱动器底座上的迷你USB接
口中，然后将电源适配器插入到车辆的12V
直流电源上。当汽车不使用时，启动状态的
车载驱动器电池会在一天或两天内放完电。
同样需要注意的是，当汽车熄火后，有些
12V直流电源会随之关闭。在开车期间，请
使用蓝牙耳机，有线免提设备或扬声器打电
话。

官話
4技术支持服务：请拨打（[phone]，周一到周五，UTC-7山区标准时间：上午7点到下午6点。
3. 将天线连接到驱动器上。将电缆从室外天
线连接到驱动器底座上的天线连接器上。
在室外天线电缆连接到驱动器之前不要插
上电源（下一步）
4. 启动驱动器。将电源线连接到驱动器底座
上的迷你USB接口中，然后将电源适配器
插入到交流电源中，该适配器单独出售
（859108USB电缆859108/859977）。仅
使用Weboost来提供电源
调节驱动器手臂
驱动器中包含各种尺寸的手臂，让驱动器可以
适合多种电话
• 改变手臂，轻轻提起手臂向上滑动，直到
手臂在驱动器上可以自由滑动
• 重新定位手臂，在驱动的不同槽上轻轻滑
动手臂直到臂紧紧地被固定住。手机必
须放在支架里以确保驱动器能够放大信号
室内安装选项
注意：家庭办公套装单独出售
1. 在窗户上安装外部天线。可达到最好效果：
• 在建筑接收到的手机信号最强的一侧选择
一扇窗户。
• 吸盘支架（单独出售）连接在窗户内侧，
这样电缆可以达到安装支架和驱动器所在
的位置，将支架安置在窗户尽可能高的地
方。
注意：许多现代节能双层玻璃窗户使用金属
涂层可能会降低手机信号的强度，从而降
低驱动器的使用效果。如果家里装有双层玻
璃窗户，可以考虑Weboost产品，可以将天
线安装在外墙或者屋顶来满足加强信号的需
求。
• 安装好支架后，将天线磁铁底座连接到支
架平坦的表面上，为了使信号最佳，天线
必须垂直安装。
2. 安置安装支架和驱动器
将驱动器放在安装支架上（可参见车载安装
说明），并将驱动器放在一个方便使用手机
的位置，比如房间内的桌子或者台面。该位
置必须距离室外天线至少3英尺，以避免产
生自激（反馈）。手机必须放在支架里以确
保驱动器能够放大信号。可以通过使用蓝牙
耳机、有线设备或者扬声器来在电话交谈。

官話
5
技术支持服务：请拨打（[phone]，周一到周五，UTC-7山区标准时间：上午7点到下午6点。
声器的情况。当震荡出现，驱动器关闭来防止基
地台的干扰。
如果是红灯，将室外天线远离驱动器。在车上需
要把天线移到车的后面。记得保持天线与任何窗
户和天窗至少有6英寸的距离。
在室内，将驱动器的位置远离有安装天线的窗
户，如果你已经将室外天线与驱动器分开，应
该断开电源，重置驱动器，重新连接电源。如
果灯变成了绿色，驱动器工作正常。如果红色
的灯还亮着，则将室外天线移的更远处后重复
以上过程。
绿灯：说明驱动器工作正常
故障排除和各种灯光颜色的意义
在驱动器侧面上的灯用于指示系统正在工作或者
有异常，在使用驱动器时按照指示灯的颜色操作
以下步骤：
灯不亮：假如灯不亮
• 检查电源上的连接,核实驱动器和电源均
紧紧的插入。
• 如果你的车使用直流电源，确保电源供电
器正确插入。然后检查汽车插座中的12伏
电源及保险丝。如果有必要可以更换保
险丝。
• 如果在建筑中使用接线板，需确保接线板
插入插座，开关打开，插座通电。
红色：红灯表明驱动器断电来保护基站，驱动器
和室外天线的分隔距离对防止自激（反馈）起到
了很重要的作用，类似于当一个麦克风太靠近扬

官話
6技术支持服务：请拨打（[phone]，周一到周五，UTC-7山区标准时间：上午7点到下午6点。
额外的常见问题
什么时间我可以联系技术支持？
您可以从早上7:00到下午6:00，UTC-7美国山区标准时间拨打([phone])联系技术支持，或者通过邮件
[email protected].取得联系。
天气对我的室外天线的功能有什么影响？
水气（例如：下雨，雾，雪或者其它冰雹）对手机信号产生过滤效果，只有在强降水时，会对功能有轻微影
响。
900兆赫和2100兆赫波段之间的区别是什么？我如何知道我的手机使用的是哪个频段？
驱动器在所有主要的马来西亚手机供应商提供的900和2100兆赫的频率下均能工作。900/2100兆赫波段与语
音和3G数据联系在一起。更多细节见下文。
安全与建议
警示: 通过适配器将信号放大器直接连接到手机，这种做法会损坏手机
警示: 只能使用该包装内的供电电源，使用非weBoost的产品会损坏您的设备
警示: 该信号放大器设计成仅在室内使用，环境温度控制在不适合在顶楼或者类似位置使用，当温度超过65°C
后 ，功 能 将 受 到 温 度 的 限 制 。

官話
7
技术支持服务：请拨打（[phone]，周一到周五，UTC-7山区标准时间：上午7点到下午6点。
信号放大器规格
驱动器 3G
型号 512626
连接器 SMA-母头
天线阻抗 50 欧姆
频率 888-960 MHz / 1920-2165 MHz
手机单机输出功率 (dBm) 900 MHz 2100 MHz
上行线路
下行线路
23.0
16.5
22.5
13.5
噪声系数（典型的下行线路/上行线路） 4 dB
隔离 > 50 dB
电力规格 5.5 V 1A

版权©2014，保 留 所 有 权 利
美国专利号– 7,221,967; 7,729,669; 7,486,929; 7,409,186; 7,783,318; 8,583,034; 8,583,033; 7,684,838; D626,953; 8,473,018
免 责 声 明 ：虽 然 weBoost提供的信息被认为是完整的和准确的，但是，商业或者个人使用产品而产生的
 损失，或其它第三方使用产品而产生的侵犯专利或权益的情况，weBoost将不承担任何责任。
2年保修
对于因工艺或者材料的缺陷而出现的问题，weBoost信 号 放 大 器 的 保 修 期 为 两（ 2） 年 ，可 以 通 过 将 产 品 及 购 买 凭 证 直 接
退回给经销商来解决保修问题。
还可以将信号放大器和购买凭证连同weBoost提供的一个退货授权（RMA）号码的证明材料一起直接退回给制造商，顾
客支付退回费用。weBoost将提供一个产品维修还是换货的选择。
如果原顾客在美国，weBoost将支付产品维修或者换货后寄回给顾客的邮费。
此保修不适用于由weBoost判定因误用、滥用、疏忽或者错误操作而导致产品物理或电子特性更改或者损坏的任何信
号放大器。
若未使用至少1000焦耳等级的交流电源浪涌保护装置，产品将不予保修。
退货授权（RMA）号码可通过联系技术支持热线获得，热线电话为866-294-1660。
邮箱：[email protected]
电话：1-866-294-1660 本地电话：[phone]

BAHASA MELAYU
Perlu bantuan? [email protected] US Sokongan Teknikal 1-866-294-1660
Malaysia 03-9205-7675
Pemacu 3G-S
Penggalak Isyarat cellular
512626

BAHASA MELAYU
2Perlu bantuan? [email protected] US Sokongan Teknikal 1-866-294-1660
Malaysia 03-9205-7675
KANDUNGAN
Kandungan Pakej ...............................................................2
Option Pemasangan .............................................................3
Option Pemasangan Kenderaaan ................................................3
Option Pemasangan dalam Bangunan ............................................4
Penyesuaian lengan Pemacu ......................................................5
Penyelesaian masalah & Memahami isyarat lampu ...................................5
Soalan Yang Kerap ditanya .......................................................6
Keselamatan dan Cadangan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Spesikasi Isyarat Booster.........................................................7
Penjaminan ........................................................ muka belakang
ADALAH SANGAT PENTING
UNTUK MELINDUNGI
BOOSTER ISYARAT ANDA
DENGAN MENGGUNAKAN
LAJUR KUASA AC
SEKURANG-KURANGNYA
1000 JOULE.
KEGAGALAN UNTUK MELAKUKAN INI AKAN
MEYEBABKAN JAMINAN PERALATAN INI TERBATAL JIKA
BERLAKU LONJAKAN KUASA ATAU SAMBARAN KILAT.
! ! UNIT BOOSTER ISYARAT IN DIREKA
UNTUK PENGGUNAAN DALAM RUMAH,
PERSEKITARAN YANG TERKAWAL SUHU
( KURANG DARI 150 DARJAH FERENHEIT)
IA TIDAK DIREKA UNTUK DI GUNAKAN DI ATTIC
ATAU LOKASI YANG SUHUNYA LEBIH DARI 70 DARIAH
CENTIGRADE.
Magnet-mini
Pendakap Antena
(301126)
Kurungan
Pemasangan papan
pemuka kenderaan
Plug Bekalan kuasa DC
& Kabel USB
(859910)
Pemac 3G-S
Lengan
pengubahsuai
Kandungan dalam Pakej
Pemacu 3G-S Penggalak Isyarat cellular 900/2100 MHz
Model #512626
Penampilan peralatan dan aksesori mungkin berbeza-beza.
Aksesori Pilihan
Bekalan kuasa AC
(859108) &kabel
USB (859977)
Pelekap sedut
Gooseneck
(901120)
Pemegang
Pendakap
(901130)
Pendakap Meja
Boleh laras
(901137)
Kurungan
Antena magnet Kit Pendakap pelekap
papan pemuka kenderaan
(901134)
Bekalan Kuasa
Mobil
(859984)
(digunakan bersama Magnet-
mini kurungan pemasangan
antenna) (901128)

BAHASA MELAYU
3
Perlu bantuan? [email protected] US Sokongan Teknikal 1-866-294-1660
Malaysia 03-9205-7675
Option Pemasangan
Option Pemasangan Kenderaan
1. Lampirkan kurungan pemasangan ke papan
pemuka kenderaan.
• Bersihkan kawasan di mana kurungan
pemasangan akan dipasang dengan
alkohol dan biarkan kawasan tersebut
kering.
• Tanggalkan pelekat dan tekan kurungan
pemasangan ke lokasi yang dikehendaki
di papan pemuka kenderaan. NOTA:
Pastikan tab berada dalam kedudukan
menegak.
• Biarkan pelekat selama 24 jam sebelum
anda memasang pemacu(langkah 4).
2. Memasang antena di luar. Pilih satu lokasi di
atas kereta yang:
• Berhampiran dengan tengah bumbung
kenderaan.
• Sekurang-kurangnya 31cm dari
mana-mana antena yang lain.
• Bebas daripada halangan.
• Sekurang-kurangnya 16cm dari sebarang
tetingkap (termasuk sunroofs).
Antena di luar mesti dipasang secara
menegak.
3. Pasang kabel antena di luar kereta. Kabel ini
cukup kuat dan dalam kebanyakan kenderaan
pintu kereta boleh ditutup tanpa merosakkan
kabel. Untuk kelihatan lebih kemas, dengan
hati-hati tarik kabel dibawah mentarai pintu
lalukan kabel di bawah meterai, dan tolak
meterai kembali ke tempat . Kaedah ini
mengurangkan kehausan pada kabel apabila
pintu dibuka dan ditutup.
4. Pasang pemacu kepada Kurungan
Pemasangan. Selepas menunggu 24 jam
untuk pelekat pada kurungan untuk lekat,
pasang pemacu menjajarkan lubang segi
empat tepat di belakang pemacu dengan
tab pada kurungan, memegang sisi pemacu,
dan gelongsor ke bawah kira-kira .25inci
/6.3500mm ke dalam tempat.
Pendakap kurungan direka untuk pusing
supaya dapat dilihat dari pelbagai sudut.
Setelah pemacu dipasang anda boleh
laraskan sudut dengan melonggarkan nat ,
mengenakan tekanan lembut ke bahagian
atas atau bawah pemacu, dan kemudian
mengetatkan nut mengikut sudut yang
dikehendaki.
5. Pasang antena ke pemacu. Sambungkan
kabel dari antena di luar dengan antena
pada bahagian kabel dari luar antena yang
disambung ke bawah pemacu. Jangan
pasang plug ke bekalan kuasa(langkah
seterusnya)sehingga kabel antenna luar
disambungkan kepada pemacu.
Nota: Pemacu ini memiliki port pengecasan
mini-USB mudah yang terletak di
sebelah kanan booster anda. Port
ini membolehkan mengecas telefon
anda atau peralatan lain. WeBoost
menawarkan beberapa kabel untuk ini
tujuan.

BAHASA MELAYU
4Perlu bantuan? [email protected] US Sokongan Teknikal 1-866-294-1660
Malaysia 03-9205-7675
yang menyediakan pilihan bagi pemasangan
antena pada dinding atau bumbung diluar
sebuah bangunan.
• Dengan kurungan di tempat, pasang
permukaan bawah magnet antenna ke
permukaan rata pendakap pemasangan.
Antena mesti dipasang secara menegak
untuk mendapat isyarat terbaik.
2. Pasang pendakap pemasangan dan
pemacu.
Letakkan pemacu anda dalam
lingkungan pemasangan (lihat arahan
di bawah pemasangan kenderaan) dan
meletakkannya di lokasi yang sesuai seperti
atas meja atau meja di dalam Bilik yang
anda akan menggunakan telefon. Lokasi
hendaklah sekurang-kurangnya tiga kaki
dari antena di luar untuk mengelakkan
oscillation (maklum balas). Telefon bimbit
anda mesti berada dalam buaian untuk
pemacu menguatkan isyarat. Gunakan set
kepala Bluetooth, berwayar peranti bebas
tangan atau speakerphone untuk bercakap
di telefon.
3. Pasang antenna kepada pemacu.
Sambungkan kabel dari antena di luar
dengan antena pada bahagian bawah
pemacu.Jangan masukkan plug ke bekalan
elektrik (langkah seterusnya) sehingga kabel
di luar antena disambung ke pemacu.
• 859966, mini-USB ke mini-USB
• 859979, mini-USB ke iPhone (sehingga 4S)
• 859967, mini-USB ke mikro-USB
6. Hidupkan pemacu anda. Sambungkan kabel
kuasa ke port mini USB di bahagian bawah
pemacu. Kemudian masukkan weboost plug
penyesuai ke dalam sumber kuasa 12V
DC kenderaan. Gunakan bekalan kuasa
weboost yang dibekalkan sahaja. Jika,
meninggalkan pemacu di dalam kenderaan
ketika ia tidak berjalan boleh menghabiskan
bateri dalam sehari atau dua. Maklum juga
bahawa sesetengah sumber kuasa 12V DC
akan ditutup apabila enjin kenderaan ditutup.
Gunakan set kepala Bluetooth, berwayar
peranti bebas tangan atau speakerphone
untuk bercakap di telefon.
Option Pemasangan di Bangunan
Nota: Kit aksesori rumah dijual secara
berasingan.
1. Memasang antena di luar tingkap.
Untuk hasil terbaik:
• Pilih satu tetingkap sebelah bangunan di
mana anda mendapat isyarat sel yang
kuat.
• Tempatkan kurungan pelekap (dijual
berasingan) di dalam tetingkap supaya
kabel akan sampai ke lokasi pendakap
pemasangan dan pemacu. Tempatkan
pendakap pemasangan setinggi yang
mungkin pada tetingkap.
NOTA: Banyak tetingkap dwi cekap tenaga
moden windows menggunakan salutan
logam yang boleh mengurangkan kekuatan
isyarat selular, mengurangkan keberkesanan
pemacu. Jika anda mempunyai dwi
tetingkap, Pertimbangkan produk weBoost
