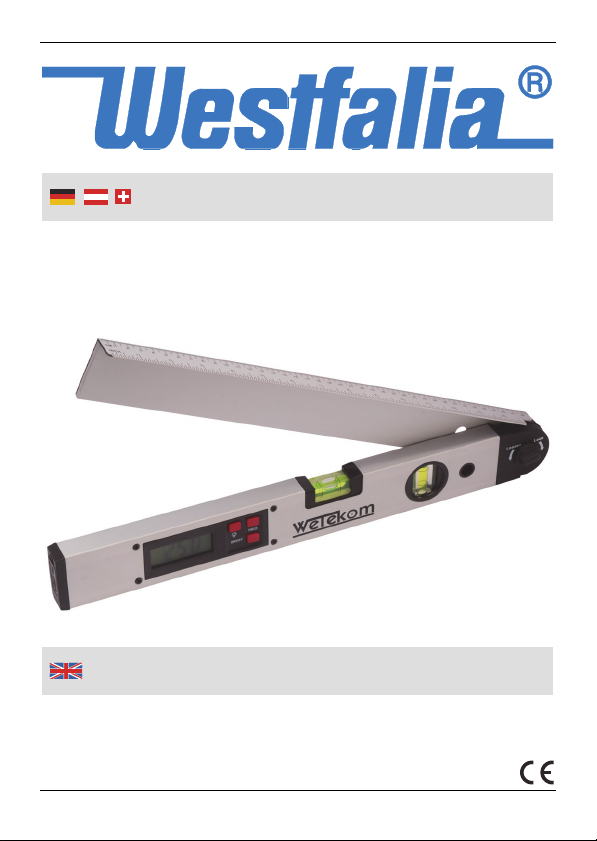

Westfalia 83 01 42 User manual

Wasserwaage
mit di
g
italem Winkelmesser
,
400 mm
Artikel Nr. 83 01 42
Digital Angle Spirit Level, 400 mm
Article No. 83 01 42
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using your new
device. They enable you using all functions, and they help you
avoiding misunderstandings and preventing damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungs-anleitung in
Ruhe durchzulesen und bewahren Sie sie für späteres Nachle-
sen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
7 8 9
4
10
5 6
1
3
2

IV
1 Ausklappbarer Arm
Lineal mit cm/Inch Einteilung
Fold out Leg
Ruler with cm/inch Scales
2 Wasserwaage Spirit Level/Base Leg
3 Abschlusskappe und
Batteriefach
End Cap with
Battery Compartment
4 Horizontale Libelle Horizontal Level Tube
5 Vertikale Libelle Vertical Level Tube
6 Feststellregler Locking Knob
7 LC Display LC Display
8 Hintergrundlicht-Taste Backlight Key
9 Ein-/Ausschalttaste ON/OFF ON/OFF Key
10 Haltetaste HOLD HOLD Key
Übersicht
|
Overvie
w

1
Safety Notes.....................................................................Page 3
Inserting/Replacing the Battery........................................Page 9
Using ................................................................................Page 9
Cleaning and Storing........................................................Page 10
Technical Data .................................................................Page 11
Sicherheitshinweise............................................................Seite 2
Einsetzen/Ersetzen der Batterie.........................................Seite 6
Benutzung ..........................................................................Seite 6
Reinigung und Lagerung....................................................Seite 8
Technische Daten ..............................................................Seite 8
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen
folgende Hinweise:
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und benutzen Sie das Gerät ausschließlich gemäß dieser Anlei-
tung.
Lassen Sie Verpackungsmaterial und Schutzfolien nicht achtlos
herumliegen, sie können zu einem gefährlichen Spielzeug für
Kinder werden.
Dieses Gerät ist kein Spielzeug. Es gehört nicht in Kinderhände.
Batterien dürfen nicht geladen, nicht auseinander genommen, ins
Feuer geworfen oder kurzgeschlossen werden.
Mischen Sie Batterien nicht mit Akkus. Verwenden Sie nur Batte-
rien bzw. Akkus gleichen Typs.
Nehmen Sie bei längerer Nichtbenutzung die Batterien aus dem
Gerät. Es könnten Chemikalien aus den Batterien austreten, die
das Gerät beschädigen können.
Setzen Sie das Gerät keiner Feuchtigkeit, hohen Temperaturen
und starken Vibrationen aus und vermeiden Sie eine starke me-
chanische Beanspruchung. Tauchen Sie das Gerät niemals in
Flüssigkeiten.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine Repa-
raturversuche. Das Gerät enthält keine durch Sie auswechselba-
ren oder zu reparierenden Teile. Bei Fragen oder Problemen
wenden Sie sich an unseren Kundenservice.
Batterien und Akkus gehören nicht in
den Hausmüll.
Sie können sie kostenlos an uns zurück
senden oder bei örtlichen Geschäften
oder Batteriesammel-stellen abgeben.

3
Safet
y
Notes
Please note the following safety notes to avoid mal-
functions, damage or physical injury:
Please read this manual carefully and use the unit only according
to this manual.
Do not leave packaging materials and plastic bags in the range of
children; they may become dangerous toys.
This device is not a toy. It does not belong into the hands of
children.
Do not disassemble, burn, or short-circuit batteries and do not
attempt to recharge non-rechargeable batteries.
Do not mix rechargeable batteries and non-rechargeable batter-
ies and use only batteries of the same type.
Remove the batteries from the device if you do not use it for a
longer period of time. Leaking chemicals form the batteries might
damage the unit.
Do not expose the unit to humidity, excessive temperatures or
strong vibrations and avoid strong mechanical stresses. Never
immerse the unit into liquids of any kind.
Do not disassemble the unit and do not attempt to repair it your-
self. It does not contain any parts serviceable by you. In case of
questions or problems turn to our customer service.
Batteries and rechargeable batteries
do not belong in household garbage.
For battery disposal, please check with
your local council.

4
Consi
g
nes de sécurité
S'il vous plaît lire attentivement ces instructions et utiliser le
dispositif tel que décrit dans ce manuel.
Ne laissez pas les matériaux d'emballage qui traînent et de
protection des films. Les sacs en plastique, etc. peut-être un
jouet dangereux pour les enfants.
Ce n'est pas un jouet. Il n'appartient pas à la portée des enfants.
Piles ne sont pas facturés, démontez pas, brûlé ou court-circuité.
Mélanger les batteries avec des batteries rechargeables.
N'utilisez pas de piles ou des batteries rechargeables du même
type.
Retirez les piles lorsqu'elles ne sont pas de planification de
l'unité. Il pourrait s'agir de produits chimiques émis par les batte-
ries, qui peuvent endommager l'appareil.
Ne pas exposer l'appareil à une humidité excessive, des tempé-
ratures élevées et de fortes vibrations et éviter un stress sévère
mécanique. Ne pas plonger l'appareil dans des liquides.
Ne démontez l'appareil et n'essayez pas de le réparer. Le dispo-
sitif ne contient aucune pièce à rechange en cas de réparation. Si
vous avez des questions ou des problèmes, veuillez contacter
notre service à la clientèle.
S'il vous plaît noter afin d'éviter des dysfonctionne-
ments, des dommages et des effets néfastes sur la
santé les informations suivantes:
Batteries n'appartiennent pas à la
poubelle.
Vous pouvez le charger de nouveau à
nous Envoyer ou livrer dans les magasins
locaux ou des points de collecte des piles.

5
Informazioni sulla sicurezza
Si prega di leggere attentamente le istruzioni e utilizzare il dispo-
sitivo come descritto in questo manuale.
Non lasciare materiale di imballaggio in giro e protettivo film.
Sacchetti di plastica, ecc. può essere un giocattolo pericoloso per
i bambini.
Questo non è un giocattolo. Non appartiene nelle mani dei bam-
bini.
Le batterie non sono cariche, non smontare, bruciato o in corto.
Mescolare le batterie con batterie ricaricabili. Non utilizzare
batterie ricaricabili o batterie dello stesso tipo.
Rimuovere le batterie quando non ha in programma dal gruppo.
Potrebbe trattarsi di sostanze chimiche emesse dalle batterie,
che possono danneggiare l'unità.
Non esporre l'unità ad eccessiva umidità, alte temperature e forti
vibrazioni ed evitare un grave stress meccanico. Non immergere
l'unità in liquidi.
Non smontare mai il banco da lavoro o cercare di riparlo.
L’attrezzo non contiene nessun pezzo che può essere riparato o
sostituito da parte sua. Per problemi o domande contattate il no-
stro servizio clienti.
.
Si prega di notare in modo da evitare malfunziona-
menti, danni e effetti negativi sulla salute seguenti
informazioni:
Le batterie non appartengono nella
spazzatura.
È possibile caricarla di nuovo a noi
inviare o consegnare nei negozi locali o
punti di raccolta delle pile.

6
Bedienun
g

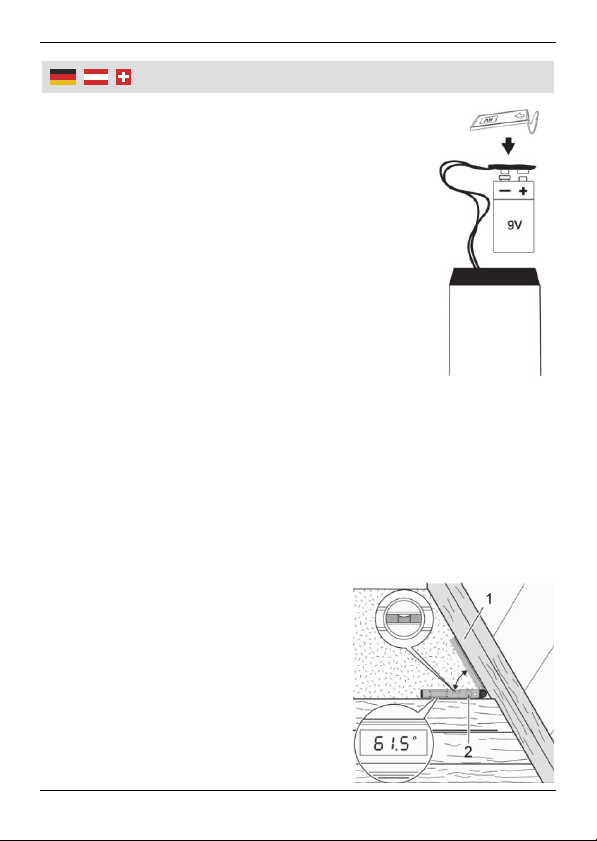

Einsetzen/Ersetzen der Batterie
Das Batteriefach (3) befindet sich an der Seite
hinter der Abschlusskappe der Wasserwaage mit
digitalem Winkelmesser.
1. Drücken Sie die Lasche an der Batteriefach-
klappe zusammen und öffnen Sie das Batterie-
fach.
2. Verbinden Sie den Batterieclip mit den Kontak-
ten einer neuen Batterie (nicht im Lieferumfang)
des Typs 6LR61 (9 V) und setzen Sie diese in
das Batteriefach ein.
3. Schließen Sie das Batteriefach wieder mit der
Klappe.
Hinweis:
Die Batterie sollte ersetzt werden, wenn die Anzeigen im Display
schwächer werden oder die Messwerte nicht nachvollziehbare
Ergebnisse liefern.
Benutzung
Verwenden Sie die Wasserwaage mit digitalem Winkelmesser als
„herkömmliche“ Wasserwaage mit vertikaler (5) und horizontaler
Libelle (4) oder verwenden Sie das Gerät, wie folgt, als präzisen
digitalen Winkelmesser:
1. Drücken Sie kurz auf die Ein-
/Ausschalttaste ON/OFF (9), um den
digitalen Winkelmesser einzuschal-
ten. Es erfolgt ein kurzer Selbsttest
des Displays, bei dem alle Ziffern
angezeigt werden.

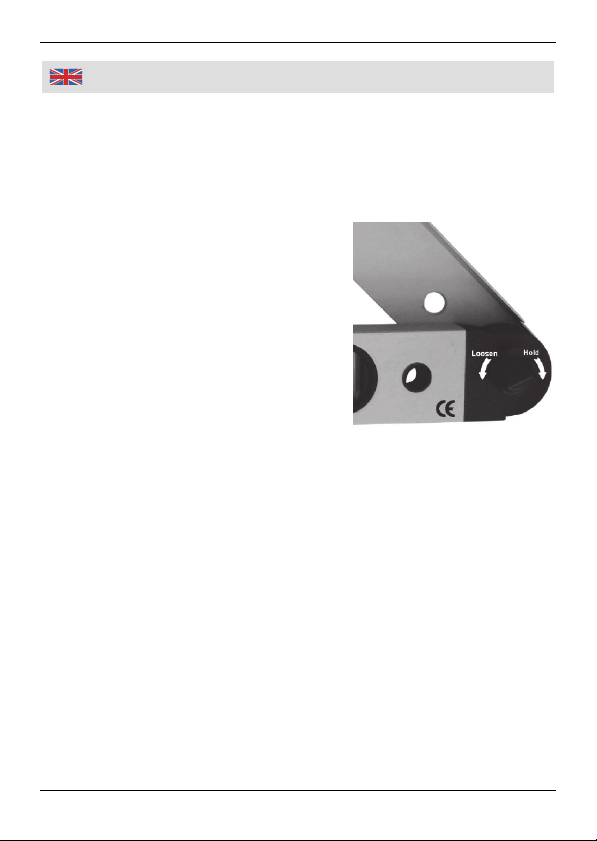

2. Lösen Sie den Feststellregler (6)
durch eine Drehung gegen den Uhr-
zeigersinn (in Richtung: Loosen).

7
Bedienun
g
Halten Sie den ausklappbaren Arm (1) und die Basis der Was-
serwaage (2) flach auf die beiden Ebenen, dessen Winkel Sie
messen möchten (max. 225°). Im Display (7) wird der gemesse-
ne Winkel zwischen dem ausklappbaren Arm und der Basis der
Wasserwaage angezeigt. Der Messwert bleibt so lange im Dis-
play stehen, bis der Winkel der Arme verändert wird. Spreizen
Sie die Arme des Messgerätes nicht weiter als bis zu 225°, um
eine Beschädigung des Messgeräts zu Vermeiden.
3. Drücken Sie kurz auf die Haltetaste HOLD (10), um das aktuelle
Messergebnis im Display „einzufrieren“. Die Einblendung
„HOLD“ blinkt im Display. Drücken Sie erneut auf die Haltetaste,
um wieder zur Anzeige der aktuellen Messwerte zurückzukeh-
ren.
4. Drücken Sie auf die Hintergrundlicht-Taste (8), um die Hinter-
grundbeleuchtung des Displays ein- bzw. auszuschalten.

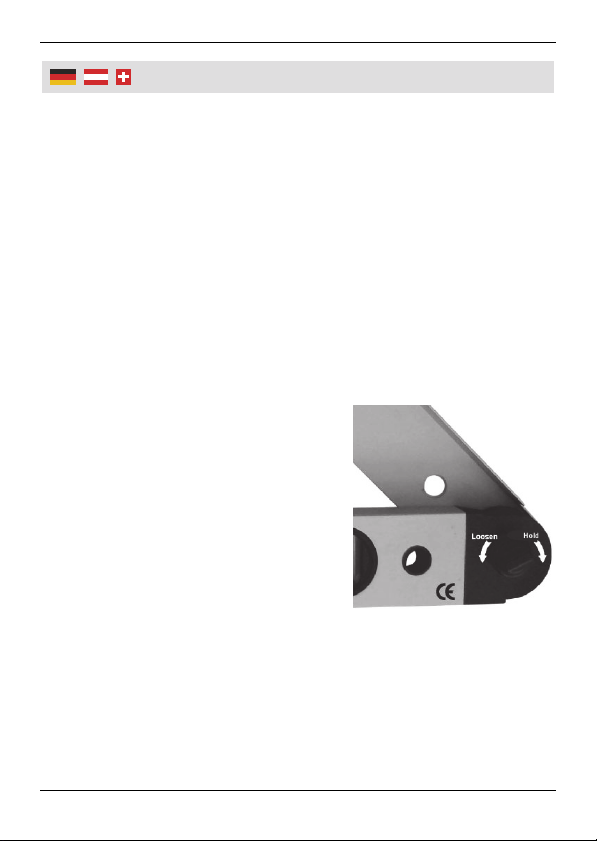

5. Drehen Sie den Feststellregler (6)
im Uhrzeigersinn fest (in Richtung:
Hold), um den Winkelmesser zu ar-
retieren und gegen versehentliches
Verstellen zu sichern.
Achtung: Bewegen Sie die Arme
des Winkelmessers nicht auseinan-
der oder zusammen wenn der Fest-
stellregler geschlossen ist, um Be-
schädigungen des Gerätes zu ver-
meiden.
6. Drücken Sie kurz auf die Ein-/Ausschalttaste ON/OFF (9), um
den Winkelmesser wieder auszuschalten. Wird das Gerät ca.
5 Minuten lang nicht bedient, schaltet es sich automatisch aus.
.

8
Bedienun
g
Reinigung und Lagerung
Reinigen Sie das Gerät nur mit einem weichen, trockenen, oder
leicht angefeuchteten Tuch.
Verwenden Sie keine Reinigungsmittel oder Chemikalien, diese
könnten die Oberflächen beschädigen.
Lagern Sie das Gerät im Innenbereich an einem trockenen, vor
Staub, Schmutz und extremen Temperaturen geschützten Ort.
Lagern Sie das Gerät außerhalb der Reichweite von Kindern.
Technische Daten
Batterie: 1x 6LR61 (9 V)
Batterielebensdauer: ca. 50 h
Automatische Abschaltung: nach 5 min
Messbereich: 0º bis 225°
Auflösung: 0,1°
Messgenauigkeit Winkelmesser: ±0,5°
Messgenauigkeit Wasserwaage: ±0,057° (1 mm/m)
Arbeitstemperatur: 0 °C bis +50 °C
Lagerungstemperatur: 0 °C bis +50 °C
Abmessungen: 416 x 52 x 35 mm
Gewicht (inkl. Batterie): ca. 410 g

9
O
p
eration
Inserting/Replacing the Battery
The battery compartment (3) is located at the side
of the spirit level behind the end cap.
1. Depress the latch of the battery compartment
lid and open the battery compartment.
2. Connect the battery clip with the contacts of a
new battery of the type 6LR61 (9 V, not includ-
ed) and insert it into the battery compartment.
3. Close the battery compartment with the lid.
Note: Replace the battery if the display gets
weaker or if it shows incomprehensible results.
Using
Use the digital angle spirit level as a “regular” spirit level using the
vertical level tube (5) or the horizontal level tube (4). Or use the
device as precise digital angle meter as follows:
1. Briefly press the on/off key (9) to switch on the digital angle
metre. During a short self-test, all digits of the display are shown
at once.
2. Turn the locking knob (6) one turn
counter clockwise to release it. Posi-
tion the fold-out leg (1) and the base
leg (2) plane against the edges to be
measured. The displayed reading
corresponds with the internal angle
(max. 225°) between the base leg
and the fold-out leg. The reading is
indicated on the display until the legs
are moved in relation to each other.
Do not open the legs further than
225° to prevent damage to the measuring device.

10
O
p
eration
3. Press the HOLD key (10) to freeze the currently measured value
on the display. The word “HOLD” flashed on the display. Press
the HOLD key one more time to return and show the currently
measured values.
4. Press the backlight key (8) to switch on respectively to switch off
the background light of the display.
5. Close the locking knob (6) by turning
it clockwise to lock the angle metre.
This way it is secured against acci-
dental changes.
Caution: Do not move the legs of
the angle metre apart or together
when the locking knob is closed, to
prevent damage to the device.
6. .Briefly press the on/off key (9) to
switch off the angle metre again. If
you do not operate the device for approx. 5 minutes, the device
automatically switches off.
Cleaning and Storing
Clean the device with a smooth and dry linen cloth. If necessary
moisten it slightly.
Do not use any solvents, detergents, sharp edged objects and
the like for cleaning.
Store the unit indoors in a dry place that is protected from dust,
dirt and extreme temperatures.
Store it out of reach of children.

11
O
p
eration
Technical Data
Battery: 1x 6LR61 (9 V)
Battery Life: approx. 50 hours
Auto shut off: after 5 minutes
Measuring Range: 0º … 225°
Resolution: 0.1°
Accuracy Angle Metre: ±0.5°
Accuracy Spirit Level: ±0,057° (1 mm/m)
Working Temperature: 0 °C to +50 °C
Storing Temperature: 0 °C to +50 °C
Dimensions: 416 x 52 x 35 mm
Weight (incl. Battery): approx. 410 g

12
Notizen
|
Notes

V
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Wasserwaage mit digitalem Winkelmesser, 400 mm
Artikel Nr. 83 01 42
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
2011/65/EU Beschränkung der Verwendung bestimmter
gefährlicher Stoffe in Elektro- und
Elektronikgeräten (RoHS)
und deren Änderungen festgelegt sind.
Hagen, den 29. November 2012
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Digital Angle Spirit Level, 400 mm
Article No. 83 01 42
is according to the basic requirements, which are defined in the European Directives
2004/108/EC Electromagnetic Compatibility (EMC)
2011/65/EU Restriction of the Use of certain hazardous
Substances in electrical and electronic
Equipment (RoHS)
and their amendments.
Hagen, November 29th, 2012
(Thomas Klingbeil, QA Representative)
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y

Gestaltung urheberrechtlich geschützt VI © Westfalia 11/12
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
your local council for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
