Westfalia 91 38 20 User manual

3 in 1 Elektronischer Bohrtiefenmesser BT95
Artikel Nr. 91 38 20
3 in 1 Electronic Drill Depth Gauge BT95
Article No. 91 38 20
Original
anleitung
Original Instructions

II
Instruction manuals provide valuable hints for using your new device.
They enable you to use all functions, and they help you avoid misun-
derstandings and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang
mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu
nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und
Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

III

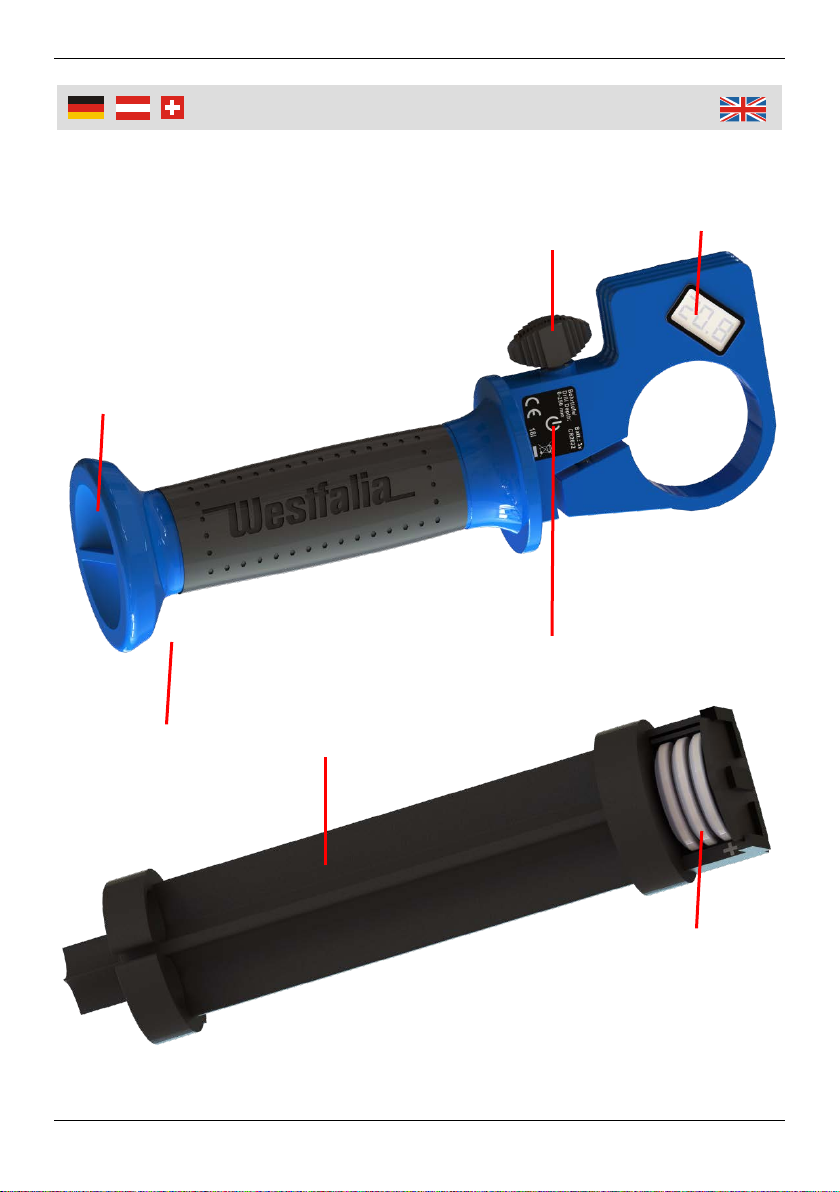

Übersicht | Overview
1
2
3
4
5
7
6

IV
1 EIN/AUS/NULL Taste ON/OFF/ZERO Button
2 LC Anzeige LC Display
3 Ultraschallemitter (an der
Rückseite) Ultrasound Emitter (on the back side)
4 Drehknebel zur Befestigung Turnknob for Mounting
5 Griffkappe Handle Cap
6 Bohrermagazin Drill Bit Magazine
7 Batteriefach Battery Compartment
Übersicht | Overview

1
Safety Notes................................................................................Page 5
Intended Use...............................................................................Page 6
Unpacking the Drill Depth Gauge ................................................Page 6
Mounting the Drill depth Gauge...................................................Page 6
Inserting/replacing the Batteries ..................................................Page 6
Turning ON/OFF and Operation ..................................................Page 6
Maintenance and Cleaning..........................................................Page 7
Technical Data ............................................................................Page 8
Sicherheitshinweise.....................................................................Seite 2
Bestimmungsgemäße Verwendung.............................................Seite 3
Auspacken des Bohrtiefenmessers..............................................Seite 3
Montieren des Bohrtiefenmessers ...............................................Seite 3
Batterien Einlegen/Wechseln.......................................................Seite 3
EIN/AUS Schalten und Betrieb....................................................Seite 4
Wartung und Reinigung...............................................................Seite 4
Technische Daten........................................................................Seite 8
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und benutzen Sie das Gerät ausschließlich gemäß dieser
Anleitung.
Das Gerät enthält verschluckbare Kleinteile. Halten Sie es von
Kleinkindern fern.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder
bewahren Sie dieses an einem für Kinder unzugänglichen Ort
auf. Es besteht Erstickungsgefahr!
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei
denn, sie werden durch eine Betreuerin/einen Betreuer beauf-
sichtigt und unterwiesen.
Nehmen Sie die Batterien heraus, wenn Sie das Gerät längere
Zeit nicht benutzen. Batterien dürfen nicht geladen, nicht
auseinander genommen, ins Feuer geworfen oder kurzge-
schlossen werden. Verwenden Sie nur Batterien gleichen
Typs.
Beachten Sie bitte zur Vermeidung von Fehlfunktio-
nen, Schäden und gesundheitlichen Beeinträchtigun-
gen die beigefügten Allgemeinen Sicherheitshinweise
sowie folgende Hinweise:
Batterien gehören nicht in den Hausmüll.
Bitte führen Sie sie Ihrer lokalen Sammelstelle
für Altbatterien zu.

3
Betrieb
Bestimmungsgemäße Verwendung
Durch die Westfalia-Touchless-Technology (W.T.T.) können Sie
berührungslos mit einem kontinuierlichen Ultraschallsignal die
aktuelle Bohrtiefe messen. Das Gerät ist für Messungen bis zu
250 mm Bohrtiefe bei rechtwinkligen Bohrungen in plane Flächen
geeignet.
Auspacken des Bohrtiefenmessers
Packen Sie das Gerät aus und überprüfen Sie es. Machen Sie
sich vollständig mit all seinen Eigenschaften und Funktionen
vertraut.
Vergewissern Sie sich, dass sämtliche Teile des Gerätes
vorhanden und in einwandfreiem Zustand sind. Sollten Teile
fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie
das Gerät verwenden.
Nehmen Sie vor dem ersten Gebrauch das Bohrermagazin
wie unten beschrieben heraus und ziehen Sie den Isolati-
onsstreifen aus dem Batteriefach.
Montieren des Bohrtiefenmessers
Setzen Sie den Bohrtiefenmesser anstelle des Zusatzhandgriffes
auf Ihre Bohrmaschine oder ihren Bohrhammer auf. Der Bohrtie-
fenmesser ist für Maschinen mit 43 mm Eurohals vorgesehen.
Zusätzlich liegt ein Adapter für gezahnte Hälse bei.
Die Digitalanzeige muss nach hinten, zum Anwender der
Maschine hin, zeigen. Die Anzeige ist mit Flip Technologie
ausgestattet und springt je nach Position des Bohrtiefenmessers
um.
Batterien Einlegen/Wechseln
Im Griff des Gerätes befindet sich das Bohrermagazin (6).
Schrauben Sie die Griffkappe (5) heraus, um an das Magazin zu
gelangen. Das Bohrermagazin enthält auch das Batteriefach (7).

4
Betrieb
Legen Sie drei Münzzellen CR2032 in das Batteriefach ein. Die
Pluspole (+) der Batterien müssen in Richtung der Kontakte, also
von den Bohrern weg, weisen.
Wechseln Sie die Batterien, wenn die Anzeige beginnt zu
blinken.
EIN/AUS Schalten und Betrieb
Die EIN/AUS/NULL Taste (1) befindet sich unter dem Typen-
schild an der Displayseite des Bohrtiefenmessers. Drücken Sie
die Taste zum Einschalten des Bohrtiefenmessers.
Setzen Sie die Spitze des Bohrers auf die Wand auf und drücken
Sie die Taste kurz, um die Anzeige auf Null (0) zu setzen.
Während Sie in die Wand bohren wird die Bohrtiefe kontinuierlich
angezeigt. Der Bohrtiefenmesser ist zum Einsatz bei rechtwinkli-
gen Bohrungen vorgesehen.
Drücken und halten Sie die Taste zum Ausschalten des Bohrtie-
fenmessers.
Bitte beachten Sie, dass der Bohrtiefenmesser nicht mit
einer automatischen Selbstabschaltung ausgestattet.
Schalten Sie ihn nach Gebrauch manuell aus.
Beim Arbeiten über Kopf ist es sinnvoll, nach jeder Anwendung
die Ultraschallemitter (3) durch Ausschütteln und vorsichtiges
Ausblasen von Bohrmehl zu befreien.
Wartung und Reinigung
Nehmen Sie die Batterien heraus, wenn Sie das Gerät längere
Zeit nicht benutzen.
Reinigen Sie ihr Gerät gegebenenfalls mit einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive
Substanzen enthalten, da diese das Plastikgehäuse angreifen
können. Achten Sie darauf, dass die Ultraschallemitter immer
sauber und offen bleiben.

5
Safety Notes
Please read this manual carefully and use the unit only
according to this manual.
The device contains small parts that can be swallowed. Keep it
away from small children.
Dispose of used packaging material carefully or store it out of
the reach of children. There is a danger of suffocation!
Persons with limited physical, sensorial or mental abilities are
not allowed to use the unit, unless they are supervised and
briefed for their safety by a qualified person.
If you do not plan to use the device for some time, remove the
batteries. Do not disassemble, burn, or short-circuit batteries
and do not attempt to recharge non-rechargeable batteries.
Use only batteries of the same type.
Please note the included General Safety Notes and
the following safety notes to avoid malfunctions,
damage or physical injury:
Batteries do not belong in the household
garbage.
For battery disposal please check with your
local council.

6
Operation
Intended Use
With the Westfalia-Touchless-Technology (W.T.T.) you can
measure the drill depth with a continuous ultrasonic signal
without touch. The unit is suitable for measuring a drill depth of
up to 250 mm with perpendicular holes in flat surfaces.
Unpacking the Drill Depth Gauge
Carefully unpack and inspect the drill depth gauge. Familiarise
yourself with all its features and functions.
Ensure that all parts of the depth gauge are present and in good
condition. If any parts are missing or damaged, have such parts
replaced before attempting to use this tool.
Before the first use remove the drill bit magazine as
described below and remove the insulating strap from the
battery compartment.
Mounting the Depth Gauge
Mount the drill depth gauge on your drill or impact drill instead of
the auxiliary handle. The drill depth gauge is intended for
machines with a 43 mm Euro Neck. An adapter for toothed necks
is included.
The digital display must face to the back side, facing the operator
of the drill. The display is equipped with Flip Technology and flips
according to the position of the drill depth gauge.
Inserting/replacing the Batteries
Inside the handle of the unit is the drill bit magazine (6). The drill
bit magazine also contains the battery compartment (7). Unscrew
the cap to get to the magazine. Insert three coin cells CR2032
into the battery compartment. The plus (+) poles of the batteries
must face the contacts, away from the drills.
Replace the batteries when the display starts flashing.

7
Operation
Turning ON/OFF and Operation
The ON/OFF/ZERO button (1) is under the type label on the
display side of the drill depth gauge. Press the button to turn on
the drill depth gauge.
Place the tip of the drill bit on the wall and press the button briefly
to set the display to zero (0). While you drill into the wall the
drilling depth is continuously displayed. The drill depth gauge is
intended for perpendicular holes.
Press and hold the button to turn off the drill depth gauge.
Please note that the drill depth gauge is not equipped with
an automatic turn-off function. Turn it off manually after use.
When working overhead it is advisable to clean out the Ultra-
sound emitters (3) by shaking out and gently blowing out.
Maintenance and Cleaning
If you do not plan to use the depth gauge for some time,
remove the batteries.
Use only a moist cloth to clean the unit. Do not use aggressive
chemicals which may dissolve plastic parts, or abrasives.
Always keep the ultrasound emitters clean and free from
obstructions.

8
Technische Daten | Technical Data
Abmessungen 25 x 7 x 8,5 cm Dimensions
Messreichweite 250 mm Detection Range
Halsmaß 43 mm Neck Dimension
Beiliegende Bohrer 4, 5, 6, 8 mm SDS Included Drill Bits
Batterien 3x CR2032 Batteries

9
Consignes de sécurité
S'il vous plaît lire attentivement ces instructions et utiliser
l’appareil en suivant ces instructions.
L'appareil contient de petites pièces pouvant être avalées.
Éloignez-le des petits enfants.
Eliminer les matériaux d'emballage mis au rebut, ou de garder
ce hors de portée des enfants. Il ya danger d'asphyxie!
Les personnes ayant des capacités physiques, sensorielles ou
mentales limitées ne sont pas autorisés à utiliser l‘appareil,
sinon sous contrôle, et après avoir reçu les instructions de la
personne responsable de leur sécurité.
Si vous ne prévoyez pas d'utiliser l'appareil pendant un certain
temps, retirez les batteries. Ne pas laisser les piles chargées,
pas pris part, jeté dans le feu ou court-circuit. N'utilisez pas de
piles ou de batteries rechargeables du même type.
Afin d’éviter un
mauvais fonctionnement, des
dommages, des effets néfastes sur la santé, veuillez
respecter les instructions suivantes et les consignes
générales de sécurité ci-joint:
Batteries n'appartiennent pas à la poubelle.
Vous pouvez le charger de nouveau à nous
Envoyer ou livrer dans les magasins locaux ou
des points de collecte des piles.

10
Informazioni sulla sicurezza
Si prega di leggere attentamente queste istruzioni e di
utilizzare l’apparecchio in base a queste istruzioni.
Il dispositivo contiene piccole parti che possono essere
ingerite. Tenerlo lontano dai bambini piccoli.
Smaltimento di materiale da imballaggio scartati, o tenere
questo fuori dalla portata dei bambini. C'è pericolo di
soffocamento!
Persone con limitate capacità fisiche, sensoriali o mentali non
possono utilizzare il dispositivo se non sotto il controllo e dopo
aver ricevuto rispettive istruzioni sull’utilizzo dalla persona
responsabile alla loro sicurezza.
Rimuovere le batterie quando non si utilizza l’apparato per
qualche tempo. Non lasciare le batterie cariche, non prese
parte, gettato nel fuoco o corto circuito. Non utilizzare batterie
ricaricabili o batterie dello stesso tipo.
Si prega di seguire le seguenti istruzioni al fine di
evitare malfunzionamenti, danni e problemi alla
salute e le istruzioni generali di sicurezza allegata:
Le batterie non appartengono nella
spazzatura.
È possibile caricarla di nuovo a noi inviare o
consegnare nei negozi locali o punti di raccolta
delle pile.

11
Notizen | Notes

12
Notizen | Notes

V
Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
declare by our own responsibility that the product
3 in 1 Elektronischer Bohrtiefenmesser BT95
3 in 1 Electronic Drill Depth Gauge BT95
Artikel Nr. 91 38 20
Article No. 91 38 20
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
und deren Änderungen festgelegt sind.
is according to the basic requirements, which are defined in the European Directives and their
amendments.
2011/65/EU
2011/65/EU
Beschränkung der Verwendung bestimmter gefährlicher Stoffe in
Elektro- und Elektronikgeräten (RoHS)
Restriction of the Use of certain hazardous Substances in electrical and
electronic Equipment (RoHS)
2014/30/EU
2014/30/EU Elektromagnetische Verträglichkeit (EMV) Electromagnetic Compatibility (EMC)
EN 6100-6-1:2007, EN 6100-6-3:2007
Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.
The technical documentations are on file at the QA department of the Westfalia Werkzeug-
company.
Hagen, den 16. August 2018
Hagen, 16th of August, 2018
Thomas Klingbeil,
Qualitätsbeauftragter / QA Representative
EG-Konformitätserklärung
EC Declaration of Conformity

Gestaltung urheberrechtlich geschützt VI © Westfalia 08/18
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Telefax: (0870) 0 66 41 48
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen
wollen, so bedenken Sie bitte, dass viele seiner Kompo-
nenten aus wertvollen Rohstoffen bestehen und
wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern
führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgerä-
te zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist
of valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check
with your local council for recycling facilities in your area.
Entsorgung | Disposal
