Westfalia 82 44 29 User manual

Westfalia Bedienungsanleitung
Nr. 110041

Hauswasserwerk 1100 W
Artikel Nr. 82 44 29
1100 W Booster Pump
Article No. 82 44 29
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie
helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

III

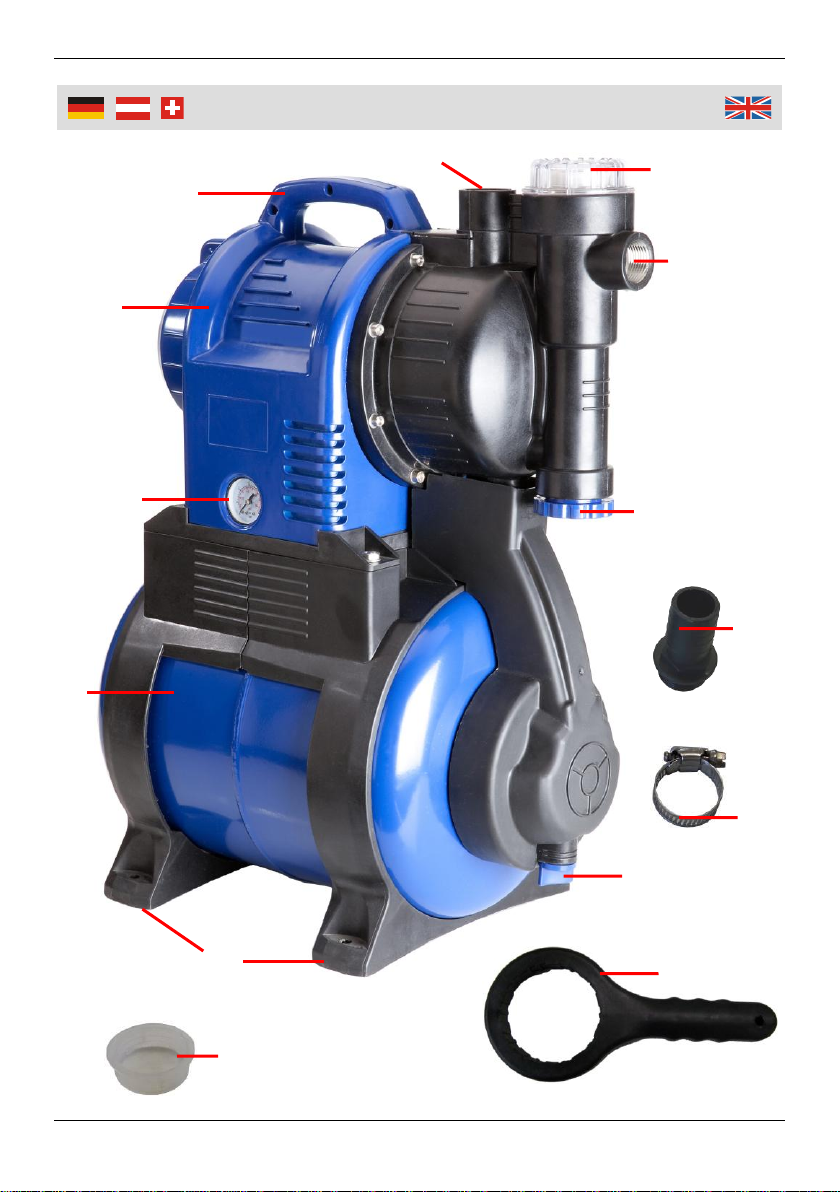

Übersicht | Overview
8
1
2
4
5
6
9
10
3
7
11
12
13
14

IV
1
Tragegriff
Carrying Handle
2
Booster pumpe
Booster pump
3
Manometer
Pressure Gauge
4
Druckbehälter
Pressure Tank
5
Standfüße
Feet
6
Wasserablassschraube
Water Drain Screw
7
Keine Funktion
No Function
8
Pumpeneingang/
Saugleitungsanschluss
Booster pump Inlet/
Suction Pipe Connection
9
Filtereinheit
Filter Insert
10
Pumpenausgang/
Druckleitungsanschluss
Booster pump Outlet/
Discharge Line Connection
11
Verbindungsstutzen (2x)
Connecting Nipple (2x)
12
Schlauchklemmen (3x)
Hose Clamps (3x)
13
Schlüssel für Filtereinheit
Wrench for Filter Assy
14
Blindstopfen (2x)
Blind Plugs (2x)

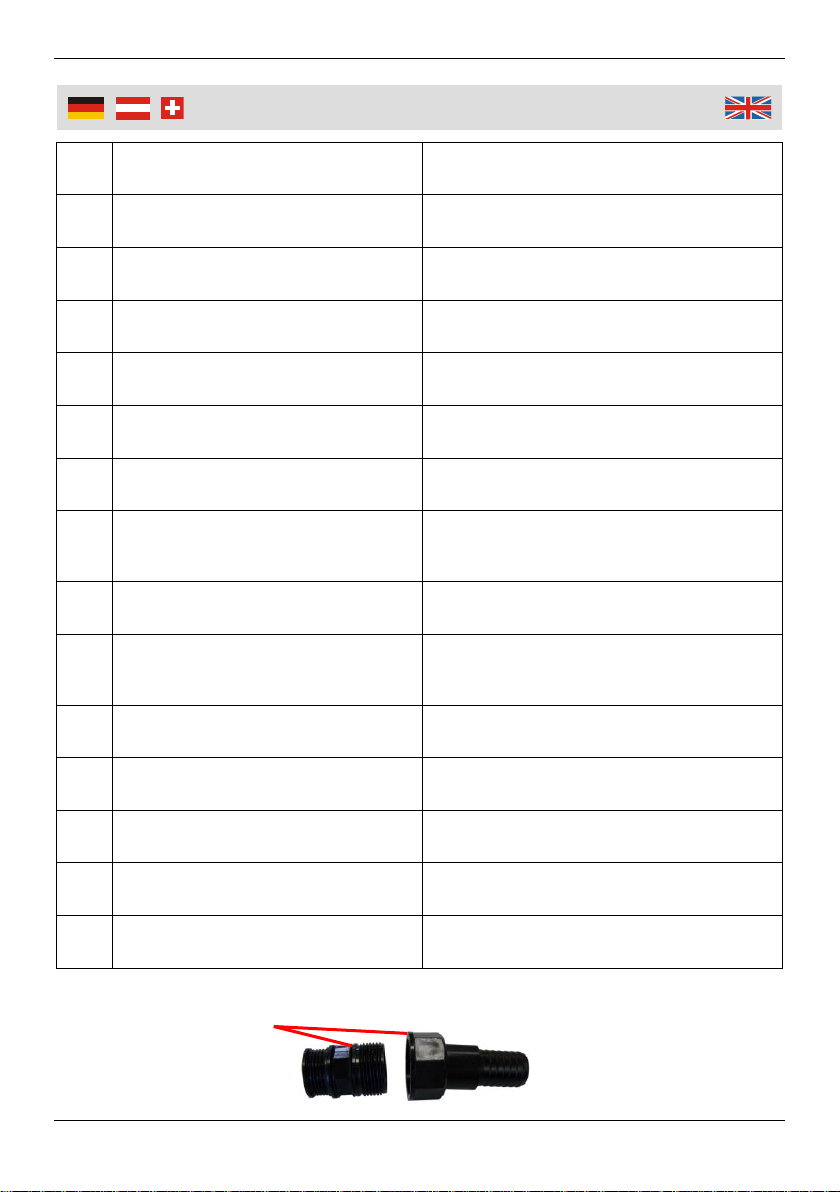

15
Sonderzubehör
Special Accessory
Übersicht | Overview
15

1
Safety Notes...........................................................................................Page 5
Before first Use.......................................................................................Page 18
Intended Use..........................................................................................Page 18
Preparation –Installation........................................................................Page 18
Hints .......................................................................................................Page 20
Operation................................................................................................Page 20
Thermal Switch –Overheat Protection ..................................................Page 20
Maintenance and Cleaning ....................................................................Page 21
Transport and Storing.............................................................................Page 22
Troubleshooting......................................................................................Page 23
Technical Data .......................................................................................Page 24
Sicherheitshinweise................................................................................Seite 2
Vor der ersten Benutzung ......................................................................Seite 12
Bestimmungsgemäßer Gebrauch ..........................................................Seite 12
Vorbereitung –Installation......................................................................Seite 12
Hinweise.................................................................................................Seite 14
Benutzung ..............................................................................................Seite 14
Temperaturschalter –Überhitzungsschutz ............................................Seite 14
Wartung und Reinigung..........................................................................Seite 15
Lagerung und Transport.........................................................................Seite 16
Fehlerbehebung .....................................................................................Seite 17
Technische Daten ..................................................................................Seite 24
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Lesen Sie alle Sicherheitshinweise. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen zur Folge haben.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Halten Sie Kinder und Jugendliche vom angeschlossenen Gerät fern. Sie
dürfen das Hauswasserwerk nicht bedienen. Das Hauswasserwerk ist kein
Spielzeug.
Das Hauswasserwerk ist zur Wasserversorgung und Wasserförderung im
Haus, Garten sowie in der Landwirtschaft und im Gartenbau konzipiert. Das
Gerät ist nicht zur Förderung von Trinkwasser, Salzwasser, ätzenden, leicht
brennbaren oder explosiven Stoffen (z. B. Benzin, Petroleum, Nitroverdün-
nung), Fäkalien, Ölen, Heizöl oder Lebensmitteln geeignet. Es darf nur klares
Wasser ohne jegliche feste oder langfaserige Bestandteile gefördert werden.
Die maximale Partikelgröße beträgt 5 mm.
Das Hauswasserwerk darf nicht in den Trinkwasserkreislauf eingebaut
werden.
Die Temperatur des zu fördernden Wassers darf max. 35°C betragen.
Das Hauswasserwerk muss vor Inbetriebnahme entlüftet und dazu mit Wasser
befüllt werden. Bei Nichtbeachtung und Trockenlauf des Gerätes wird es
beschädigt.
Fördern Sie keine festen Gegenstände mit dem Gerät. Kies, Sand oder
ähnliches Material können das Hauswasserwerk beschädigen.
In gewerblichen Einrichtungen beachten Sie unbedingt die Unfallverhütungs-
vorschriften des Verbandes der gewerblichen Berufsgenossenschaften für
elektrische Anlagen und Betriebsmittel.
Das Hauswasserwerk ist nicht zum Einsatz in Schwimmbecken, Planschbe-
cken etc. geeignet. Es dürfen sich keine Personen oder Tiere im Wasser
aufhalten, wenn das Hauswasserwerk im Betrieb ist.
Bewegen Sie nicht das Hauswasserwerk, wenn es in Betrieb ist.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

3
Sicherheitshinweise
Das Hauswasserwerk darf nur in trockenen und gut durchlüfteten Umgebun-
gen installiert werden. Die Umgebungstemperatur darf 40°C nicht übersteigen.
Betreiben Sie das Hauswasserwerk nicht im Regen, in feuchter Umgebung
oder unmittelbar neben Wasseransammlungen (Teich, Schwimmbecken etc.).
Falls das Hauswasserwerk in einem geschlossenen Behältnis benutzt wird,
sorgen Sie für ausreichende Belüftung. Achten Sie darauf, dass der Motor
nach dem Einbau nicht mit Kunststoffen oder brennbaren Materialien in
Berührung kommt, da er im Laufe des Betriebs warm werden kann.
Das Hauswasserwerk sollte an einer eigenen Stromversorgung angeschlos-
sen sein.
Das Netzkabel darf nicht ausgetauscht oder repariert werden und es dürfen
auch keine Veränderungen an dem Kabel vorgenommen werden, wie
Schaltereinbau oder ähnliches.
Klemmen oder knicken Sie das Kabel nicht und spannen Sie es nicht um
Ecken. Halten Sie es von heißen Oberflächen fern. Achten Sie darauf, dass
das Kabel nicht zur Stolperfalle wird. Das Netzkabel darf im Betrieb nicht
aufgerollt sein. Benutzen Sie das Netzkabel nicht zum Transportieren,
Anheben oder Aufhängen des Gerätes.
Hängen Sie das Hauswasserwerk bei Nichtgebrauch keinesfalls an dem
Netzkabel auf.
Im Falle eines Stromausfalls trennen Sie die Stromversorgung durch Ziehen
des Netzsteckers.
Schützen Sie das Hauswasserwerk vor Frost.
Achten Sie darauf, dass der Schutzleiter (gelb/grün) weder in dem Netzkabel,
einer evtl. angeschlossenen Verlängerungsleitung, noch im/am Gerät
unterbrochen wird, da bei unterbrochenem Schutzleiter Lebensgefahr besteht!
Bei Verwendung von Verlängerungsleitungen vergewissern Sie sich, dass
diese spritzwassergeschützt sind.
Schützen Sie das Hauswasserwerk vor Trockenlauf. Trockenlauf ist der
Betrieb des Gerätes ohne Wasser im Gehäuse.
Schützen Sie elektrische Steckverbindungen vor Nässe. Bringen Sie bei
Überschwemmungsgefahr das Hauswasserwerk im überflutungssicheren
Bereich an. Das Hauswasserwerk darf nicht unter Wasser eingetaucht
werden. Treffen Sie entsprechende Maßnahmen (z. B. Alarmanlage, Reserve-
pumpe etc.) um Folgeschäden durch eine Überflutung von Räumen bei einer
evtl. Störung des Hauswasserwerkes zu verhindern.

4
Sicherheitshinweise
Das Hauswasserwerk muss über eine Fehlerstrom-Schutzeinrichtung (RCD)
mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden
(z. B. Westfalia Art. 66 72 61).
Trennen Sie das Hauswasserwerk vom Stromnetz, bevor Sie das Gerät
reinigen oder längere Zeit nicht benutzen.
Verwenden Sie ausschließlich Original-Ersatzteile.
Setzen Sie das Hauswasserwerk keinen direkten Wasserstahl aus.
Falls am Gerät selbst oder am Netzkabel Schäden auftreten, benutzen Sie es
nicht mehr und lassen Sie das Hauswasserwerk durch einen Fachmann
instand setzen oder wenden Sie sich an die Westfalia Kundenbetreuung.
Zerlegen Sie das Hauswasserwerk nicht und unternehmen Sie keine eigenen
Reparaturversuche.

5
Safety Notes
Make sure the voltage corresponds to the type label on the unit.
Read all safety notes. Failure to adhere to the safety notes and instructions
can lead to electrical shock, fire and/or serious injuries.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Keep children and young persons away from the plugged-in unit. They are not
allowed to operate the booster pump. The booster pump is not a toy.
The booster pump is designed for water pumping and supply in the house,
garden, for farming application and gardening. The booster pump is not
designed for conveying drinking water, salt water, corrosive, easily flammable
or explosive liquids (e.g. petrol, paraffin, thinners, etc.), faeces, oil, heating oil
or foodstuffs. Only clear water without any firm or long-fibre components may
be delivered with this booster pump. The maximum particle size is 5 mm.
The booster pump may not be connected to the drinking water circuit.
The temperature of the water to be delivered must not exceed 35°C.
Before using the booster pump for the first time, the booster pump has to be
primed by filling water into the housing. Non-observance and running-dry of
the booster pump will lead to damage.
Do not use the booster pump to deliver solids. Gravel, sand or the like may
damage the booster pump.
In industrial facilities the regulations for the prevention of accidents as laid
down by the professional trade association for electrical equipment and
devices need to be observed.
The booster pump is not designed to be operated in swimming pools, paddling
pools etc. Persons and animals must not stand in the water while operating the
booster pump.
Do not re-position the booster pump if in operation.
The booster pump may only be installed in try and well ventilated locations.
The ambient temperature must not exceed 40°C. Do not operate the booster
pump during rain, in damp location or close to water accumulations (ponds,
swimming pools etc.).
If the booster pump is operated in a closed container, ensure adequate
ventilation around the housing. After installing the booster pump to a firm
place, make sure the motor does not touch plastic parts or flammable material.
Please note the following safety notes to avoid malfunctions,
damage or physical injury:

6
Safety Notes
The motor will become warm during operation.
The booster pump should be connected to a separate electrical circuit directly
from main switch.
Do not replace the power cord and do not repair it. It is not allowed to modify
the power cord by installing a switch or similar.
Do not pull the power cord around sharp edges or corners. Do not pinch or
crimp the power cord in any way. Keep the power cord away from hot
surfaces. Make sure the cord cannot become a tripping hazard. Make sure the
power cord is not rolled during operation. Do not use the power cord to lift up,
carry or transport the booster pump.
If do not use the pump, do not hang up the booster pump on its power cord.
In case of power failure, disconnect the booster pump from power mains by
pulling the power plug.
Protect the booster pump from frost.
Make sure that the ground wire (yellow/green) is not interrupted neither in the
power line, in an eventually connected extension line, nor in/at the device,
since an interrupted ground wire represents a danger to life!
When using extension cables, make sure that plug and sockets are splash
water-safe.
Protect the booster pump from running dry. Running dry will occur if the
booster pump is operated without water in the housing.
Protect all electric connections from water. In areas exposed to a risk of
flooding, install all connectors in flood-safe areas. Do not immerse the whole
booster pump into water. Take necessary precautions (e. g. installing a
security system, having a standby pump available etc.) in order to avoid
consequential damaged due to flooding in case of possible failure of the
booster pump.
Operate the booster pump only in conjunction with a residual-current-operated
protective device (RCD) with a residual current rating lower than 30 mA (for
example Westfalia Art. 66 72 61).
Disconnect the booster pump from power mains if you clean or do not use it
for a long period of time.
Only use original replacement parts.
Do not expose the booster pump to direct water jet.
If the booster pump itself or the power cord become damaged, do not operate
the pump furthermore and have it repaired by a professional or contact the
Westfalia customer service. Do not disassemble the unit or try to repair it
yourself.

7
Consignes de sécurité
Afin d'éviter tout dysfonctionnement, dommage ou toute blessure
physique, veuillez prendre note des informations suivantes:
Assurez-vous que la tension du réseau corresponde bien aux spécifications
sur la plaque signalétique.
Lisez toutes les instructions de sécurité. Le non-respect des avertissements et
des instructions peut entraîner un choc électrique, un incendie et / ou des
blessures graves.
Les personnes ayant des capacités physiques, sensorielles ou mentales
réduites ne sont pas autorisées à utiliser l'appareil, à moins qu’elles ne soient
supervisées par une personne responsable.
Veuillez maintenir les enfants et les jeunes éloignés de l'appareil connecté. Ils
ne doivent pas utiliser la pompe à eau qui n’est pas un jouet.
Le système est conçu pour l'approvisionnement en eau dans la maison, le
jardin, l'agriculture et l'horticulture. Le dispositif n'est pas prévu
l’approvisionnement de l'eau potable, l'eau salée, les matériaux corrosifs,
inflammables, explosifs ou les matériaux inappropriés (tels que l'essence, le
kérosène, ou les diluants), les matières fécales, l'huile, l'huile de carburant ou
la nourriture. Il ne peut pas pomper des particules solides ou des fibres. La
taille maximale des particules est de 5 mm.
La pompe ne doit pas être installée dans le cycle de l'eau.
La température de l'eau à pomper doit être au max. 35°C.
Veuillez remplir la pompe à eau avant l’utilisation du système. Le non-respect
de cette consigne peut endommager l'appareil.
Ne faites pas fonctionner la pompe à eau sans surveillance pendant de
longues périodes.
Veillez à ce que le fonctionnement de la pompe ne soit pas entravé par des
obstacles comme du gravier, du sable ou des matériaux similaires qui
risqueraient d'endommager l’appareil.
En cas d’utilisation du système de manière industrielle, veuillez observer les
règles de sécurité fixées par l'association professionnelle pour les systèmes et
équipements électriques.
La pompe à eau n'est pas prévue pour une utilisation dans les piscines,
pataugeoires, etc. Veillez à ce qu’aucune personne ou qu’aucun animal ne se
trouve dans l’eau lorsque le système fonctionne.

8
Consignes de sécurité
La pompe à eau doit être installée dans des locaux secs et bien aérés. La
température ambiante ne doit pas dépasser 40°C. Veuillez ne pas faire
fonctionner la pompe à eau sous la pluie, dans les zones humides ou à
proximité immédiate des accumulations d'eau (étang, piscine, etc.).
Si le système de pompage est utilisé dans un espace clos, veuillez assurer
une ventilation adéquate. Assurez-vous que pendant le fonctionnement du
système, le moteur ne soit pas installé à proximité de matériaux combustibles
ou des matières plastiques, car il peut faire chaud.
Le système d’alimentation doit être connecté à une source d'alimentation
appropriée.
Le cordon d'alimentation ne doit pas être remplacé ou réparé. Vous ne devez
jamais apporter des modifications au câble, tels que changer les interrupteurs
ou des installation similaires.
Veuillez ne pas plier, serrer ou coincer le câble. Gardez-le loin des surfaces
chaudes. Assurez-vous que le câble ne soit pas un danger de chute. Le câble
ne doit pas être roulé en cours de fonctionnement. N’utilisez pas le cordon
d'alimentation pour le transport, levage ou la suspension du dispositif.
Ne pendez jamais le système par le câble lorsqu'il n'est pas utilisé.
En cas de panne de courant, coupez l'alimentation en eau domestique et
débranchez l'alimentation électrique.
Protéger l'approvisionnement en eau domestique du gel.
Assurez-vous que le fil de mise à terre (jaune/vert) ne soit déconnecté de
l’extension du câble ou de l’unité, cela peut être fatale!
Lorsque vous utilisez des rallonges, veuillez vous assurer qu'elles sont
étanches.
Protégez le système de pompage de tout fonctionnement à sec, c’est-à-dire
sans eau dans le corps de l’appareil.
Protégez les connexions électriques de l'humidité. Installez l’appareil dans des
zones de sécurité, à l’abri de tout risque d'inondation. Le système de pompage
de l’eau ne doit pas être immergé sous l'eau. Prenez les mesures appropriées
(alarme par exemple, pompe de secours, etc.) contre les dommages dus à
l'inondation de zones ou pièces.
L’approvisionnement en eau domestique doit être alimenté par un dispositif à
courant résiduel (RCD) avec un courant résiduel nominal ne dépassant pas 30
mA (par exemple l'article Westfalia 66 72 61).

9
Consignes de sécurité
Coupez l'alimentation en eau domestique du secteur avant de nettoyer
l'appareil, ou lorsqu’il n’est plus utilisé pendant une plus longue période.
Utilisez uniquement des pièces de rechange originales.
Veuillez ne pas exposer le système à un jet d'eau direct.
Si l'appareil ou le cordon d’alimentation devait être endommagé, veuillez ne
plus l'utiliser, et faites-le contrôler pour qu'il soit réparé par un professionnel ou
contactez le service à la clientèle Westfalia. Ne tentez pas de démonter le
système ou de le réparer.

10
Si prega di notare in modo da evitare problemi di malfunzionamen-
ti, danni e la salute, le seguenti informazioni
Assicurarsi che la tensione di rete corrisponda alle specifiche sulla targhetta.
Leggere tutte le istruzioni di sicurezza. La mancata osservanza delle
avvertenze e dell’istruzioni di sicurezza può provocare scosse elettriche,
incendi e / o gravi lesioni personali.
L’apparecchio non può essere utilizzato da persone con limitate capacità
fisiche, sensoriali o mentali se non sotto controllo di un supervisore e senza
aver ricevuto istruzione sull’utilizzo dell’apparecchio.
Tenere bambini ed adolescenti lontano dall’apparecchio collegato. Essi non
possono usare l’apparecchio. L’apparecchio non è un giocattolo.
L’apparecchio è progettato per l'approvvigionamento idrico e la fornitura di
acqua per uso domestico, in giardino, nell'agricoltura e nell’orticoltura.
L’apparecchio non è concepito per l’estrazione di acqua potabile, acqua
salata, materiali corrosivi, infiammabili o esplosivi (come la benzina, il
kerosene, la nitrocellulosa), feci, olio, olio combustibile o cibo. Può essere
usata solo acqua chiara senza particelle solide o fibre. La dimensione
massima delle particelle è di 5 mm.
L’apparecchio non può essere installato nel ciclo dell'acqua potabile.
La temperatura dell'acqua che deve essere pompata non deve superare i
max. 35°C.
L’apparecchio deve essere spurgato primo di ogni utilizzo, perciò bisogna
riempirlo d’acqua. La mancata osservanza di questa regola e quindi il
funzionamento senz’acqua crea danni all’apparecchio.
Non utilizzare l’apparecchio incustodito a lungo.
Non estrarre materiali solidi con l’apparecchio: Ghiaia, sabbia o materiali simili
possono danneggiarlo.
Per l’uso negli impianti industriali è necessario osservare le norme di sicurezza
stabilite dall’associazione di categoria professionale per i sistemi e le apparec-
chiature elettriche.
L’apparecchio non è adatto per l’uso in piscine, piscine per bambini, ecc. Non
permettere a persone di rimanere in acqua quando l’apparecchio è in funzio-
ne.
Non spostare/muovere l’apparecchio quando è in funzione.
L’apparecchio può essere installato solo in ambienti asciutti e ben aerati. La
temperatura ambiente non deve superare i 40°C. Non utilizzare l’apparecchio
sotto la pioggia, in zone umide o immediatamente adiacenti ad accumuli
d’acqua (laghetto, piscina, ecc.).

11
Se l’apparecchio viene utilizzato in uno spazio chiuso, garantire un'adeguata
ventilazione. Assicurarsi che il motore dopo l'installazione non venga a
contatto con materie plastiche o con materiali infiammabili. Durante il funzio-
namento il motore può scaldarsi.
L'apparecchio dovrebbe essere collegato ad un alimentatore elettrico proprio.
Il cavo di alimentazione non deve essere sostituito o riparato, e non deve
essere fatta alcuna modifica al cavo, come inserimento di interruttori o
strutture similari.
Non piegare o incastrare il cavo e non stringere intorno ad angoli. Tenere
lontano da superfici calde. Assicurarsi che il cavo non diventi un pericolo per
inciampare. Il cavo non deve essere arrotolato durante il funzionamento. Non
utilizzare il cavo di alimentazione per il trasporto, il sollevamento o l’appendere
dell’apparecchio.
Non appendere assolutamente l’apparecchio quando non è in uso al cavo.
In caso di interruzione di corrente, spegnere l'apparecchio e scollegare
l'alimentazione elettrica staccando la spina.
Proteggere l'apparecchio dal gelo.
Assicurarsi che il cavo di terra (giallo/verde) non sia interrotto né nel cavo
d’alimentazione, un’eventuale prolunga del cavo d’alimentazione, né
nell’apparecchio. Il cavo di terra scollegato porta a pericolo di morte!
Quando si utilizza prolunghe assicurarsi che siano a tenuta stagna.
Proteggere l’apparecchio dal funzionamento a secco. Il funzionamento a
secco è il funzionamento dell'unità senza acqua nel corpo.
Proteggere i collegamenti elettrici dall'umidità. In caso di rischio di inondazio-
ne, portare l’apparecchio in una zona sicura. L’apparecchio non deve essere
immerso in acqua. Adottare misure necessarie (p.e. allarme, pompa di riserva,
ecc.) per prevenire danni dovuti a inondazioni di aree in caso di guasto
dell’apparecchio.
L’apparecchio deve essere alimentato tramite un dispositivo di corrente
residua (RCD) con una corrente differenziale nominale non superiore a 30 mA
(ad esempio Westfalia articolo 66 72 61).
Scollegare l'apparecchio dalla rete prima di pulire l'unità, o se non viene
utilizzato per un periodo di tempo lungo.
Utilizzare solo pezzi di ricambio originali.
Non esporre l’apparecchio a getto d'acqua diretto.
Se l’apparecchio o il cavo d’alimentazione sono guasti, l’apparecchio non deve
più essere usato. La riparazione fa effettuata da un professionista o si prega di
contattare il servizio clienti Westfalia. Non smontare l’apparecchio e cercare di
ripararlo.

12

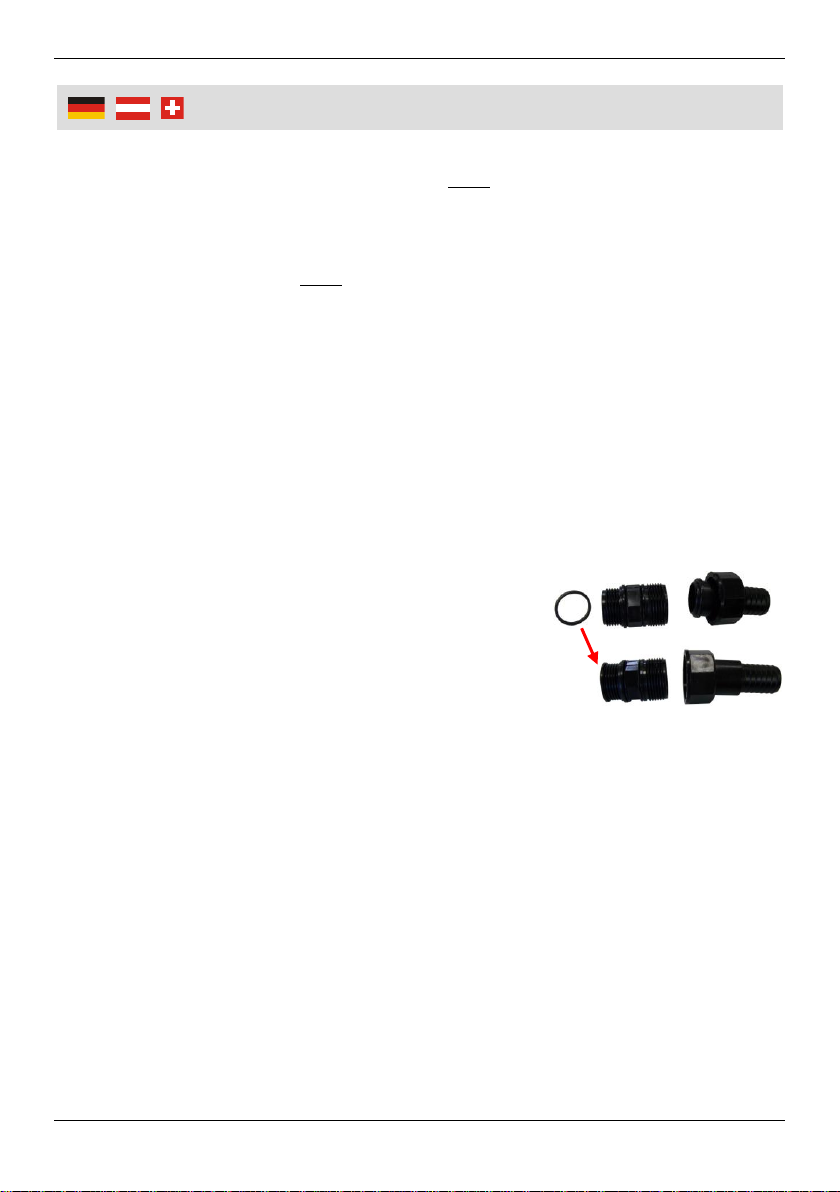

Bedienung
Vor der ersten Benutzung
Nehmen Sie das Hauswasserwerk aus der Verpackung und überprüfen Sie alle
Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von
Kleinkindern fern. Es besteht Erstickungsgefahr!
Bestimmungsgemäßer Gebrauch
Das Hauswasserwerk ist zur Wasserversorgung und Wasserförderung
konzipiert.
Das Hauswasserwerk kann zur Gartenbewässerung, zum Auffüllen von
Wassertanks (z. B. für Sanitäranlagen) für Hochdruckanwendungen (z. B.
Boots- oder Fahrzeugreinigung), für landwirtschaftliche Anwendungen, zur
Deckung des Wasser-Hebebedarfs bis zu 8 Metern oder im mobilen Bereich
(z. B. in Wohnmobilen) verwendet werden.
Das Hauswasserwerk ist nicht zur Förderung von Salzwasser, ätzenden,
leicht brennbaren oder explosiven Stoffen (z. B. Benzin, Petroleum, Nitrover-
dünnung), Fäkalien, Ölen, Heizöl oder Lebensmitteln geeignet. Das Haus-
wasserwerk darf nur zur Förderung von reinem Wasser ohne jegliche feste
oder langfaserige Bestandteile (Laub, Papier, Pflanzenreste) verwendet
werden. Die max. Partikelgröße beträgt 5 mm.
Das Hauswasserwerk ist nicht für die Verwendung im gewerblichen,
handwerklichen oder industriellen Einsatz geeignet.
Das Hauswasserwerk ist nicht für den Dauerbetrieb konzipiert (z. B.
Filterreinigung von Schwimmbecken etc.)
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung. Jede darüber hinausgehende Verwendung (andere Medien,
Gewaltanwendung) oder eigenmächtige Veränderung (Umbau, kein Original-
Zubehör) können Gefahren auslösen und gelten als nicht bestimmungsge-
mäß.
Vorbereitung –Installation
Das Hauswasserwerk muss in einer trockenen, überflutungssicheren und gut
durchlüfteten Umgebung aufgestellt werden. Die Umgebungstemperatur darf
40°C nicht übersteigen. Stellen Sie das Hauswasserwerk auf eine feste,
ebene und waagerechte Fläche.
Das Hauswasserwerk kann fest montiert werden. Verwenden Sie am besten
Antivibrationsmaterial, wie Gummimatten zwischen Standflächen und Haus-
wasserwerk. Stellen Sie sicher, dass der Abstand zwischen dem Gerät und
der Wand mindestens 15 cm beträgt. Verwenden Sie passende Schrauben
und befestigen Sie das Gerät mithilfe der Bohrungen in den Standfüßen (5).

13
Bedienung
Überprüfen Sie das Hauswasserwerk und das Netzkabel vor jedem Betrieb
auf Beschädigungen. Eine defekte Pumpe darf nicht verwendet werden! Der
elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 230 V~ 50
Hz bei einer Absicherung von mindestens 10 Ampere. Stellen Sie sicher,
dass die Schutzkontakt-Steckdose immer erreichbar ist.
1. Entfernen Sie die Blindstopfen (14) vom Druckleitungsanschluss (10) und vom
Saugleitungsanschluss (8).
2. Schrauben Sie den Schraubverschluss der Filtereinheit (9) mit dem
beigefügten Schlüssel (13) ab, indem Sie den Schraubenverschluss gegen
den Uhrzeigersinn drehen und nehmen Sie die Filtereinheit heraus.
3. Füllen Sie die Pumpe über diese Öffnung bis zum Rand mit klarem Wasser.
Schütteln Sie das Hauswasserwerk einige Male (falls noch nicht festge-
schraubt), damit alle Luftblasen entweichen können. Schrauben Sie die
Filtereinheit wieder auf das Gehäuse. Ziehen Sie den Schraubverschluss nicht
zu fest an, um das Gewinde nicht zu beschädigen.
4. Schließen Sie das Gerät
mithilfe der Verbin-
dungsstutzens (11) und
mit verstärkten, jedoch
flexiblen Hochdruck-
schläuchen (1 Zoll) an
die Leitungssysteme an.
Die Länge der Wasser-
schläuche sollte min-
destens 50 cm betragen,
um die Geräuschent-
wicklung und die mecha-
nische Beanspruchung
zu minimieren. Vermei-
den Sie enge Biegungen
in den Schläuchen, da
diese durch die entste-
henden Vibrationen
knicken können.
5. Befüllen Sie auch den Schlauch der Saugleitung mit klarem Wasser.
6. Ziehen Sie die Schlauchklemmen (12) fest an.
Das Hauswasserwerk ist betriebsbereit.
Druckleitungsanschluss
Saug-
leitungs-
anschluss

14
Bedienung
Hinweise
Verbinden Sie das Hauswasserwerk nicht direkt an starre Rohrleitungs-
systeme, da sonst Vibrationen vom Hauswasserwerk auf die Wasserleitungen
übertragen werden.
Stellen Sie sicher, dass die Wasserleitungen am Pumpeneingang (8) und am
Pumpenausgang (10) dicht mit dem Gerät montieren sind, bevor Sie das
Hauswasserwerk einschalten. Bereits kleinste Undichtigkeiten verursachen
Probleme beim Ansaugen und können zum Defekt der Pumpe führen.
Verwenden Sie falls notwendig zum Abdichten keinen Hanf sondern nur
Teflonband.
Stellen Sie sicher, dass sich das Schlauchende des Saugschlauches immer
genügend tief, d. h. mindestens 30 cm unterhalb der Wasseroberfläche
befindet, damit ein Trockenlauf des Gerätes verhindert wird.
Stellen Sie sicher, dass der Saugleitungsanschluss und der Druckleitungsan-
schluss keinen mechanischen Druck auf das Gerät ausüben.
Verlegen Sie den Saugleitungsanschluss nicht über die max. Pumphöhe.
Luftblasen im Schlauch verzögern und verhindern das Ansaugen.
Falls erforderlich, verbinden Sie das Sonderzu-
behör (15), anstelle des Verbindungsstutzens
(11) mit dem Saugleitungsanschluss. Achten Sie
darauf, dass die Gummidichtung auf das Verbin-
dungsstück steckt.
Benutzung
Stecken Sie den Netzstecker in eine Schutzkontaktsteckdose. Das Ansaugen
kann bei maximaler Ansaughöhe einige Minuten dauern.
Das Hauswasserwerk schaltet bei Erreichen des Abschaltdruckes von 3 bar ab.
Nach Abfall des Druckes durch Wasserverbrauch schaltet sich das Hauswasser-
werk automatisch wieder ein. Der Einschaltdruck zum Wiedereinschalten der
Pumpe beträgt 1,5 bar.
Temperaturschalter –Überhitzungsschutz
Das Hauswasserwerk ist mit einem automatischen Überhitzungsschutz
ausgestattet, welcher Beschädigungen der Pumpe durch Heißlaufen verhindert.
Sollte das Hauswasserwerk im Betrieb zu heiß werden, schaltet der Überhit-
zungsschutz das Gerät ab.
Lassen Sie das Hauswasserwerk für ca. 30 Minuten abkühlen. Nach dem
Abkühlen schaltet sich das Hauswasserwerk automatisch ein.

15
Wartung und Reinigung
Wartung und Reinigung
Ziehen Sie erst den Netzstecker, bevor Sie Wartungs- und Reinigungsarbeiten
vornehmen.
Das Hauswasserwerk ist bis auf eine gelegentliche Reinigung der Gehäuse-
oberfläche und einer Reinigung der Filtereinheit wartungsarm. Zerlegen Sie
das Hauswasserwerk nicht und unternehmen Sie keine eigenen Reparaturver-
suche. Reparaturen dürfen nur vom Fachmann erfolgen. Verwenden Sie zur
Reinigung der Pumpe niemals ätzende oder säurehaltige Reinigungsmittel.
Verstopfungen lösen
Schließen Sie die Druckleitung an die Wasserleitung an und nehmen den
Saugschlauch ab. Öffnen Sie die Wasserleitung.
Schalten Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise
können Verstopfungen in den häufigsten Fällen beseitigt werden.
Filtereinheit reinigen
Reinigen Sie die Filtereinheit je nach Gebrauch regelmäßig. Falls nötig,
tauschen Sie diese aus. Verwenden Sie zur Reinigung der Filtereinheit keine
scharfen Reiniger oder Benzin.
Klopfen Sie am besten die Filtereinheit auf einer flachen Fläche aus. Bei
starker Verschmutzung waschen Sie diese mit Seifenlauge und spülen Sie die
Filtereinheit anschließend mit klarem Wasser aus. Lassen Sie die Filtereinheit
an der Luft trocknen.
Druck ergänzen
Im Druckbehälter befindet sich ein dehnbarer
Wassersack sowie ein Luftraum, dessen Druck
ca. 1,5 bar max. betragen soll. Wenn nun Wasser
in den Wassersack gepumpt wird, dehnt sich
dieser aus und erhöht den Druck im Luftraum bis
zum Abschaltdruck.
Bei zu geringem Luftdruck muss der Luftdruck
erhöht werden. Schrauben Sie hierzu die
Ventilabdeckung am Behälter ab und messen Sie
mit einem Reifenfüllmesser nach. Ergänzen Sie
über das Ventil den fehlenden Druck.
Schrauben Sie anschließend die Ventilabdeckung wieder auf.
Ventil
