WIKA CPB 5000 DP User manual

Operating Instructions
Betriebsanleitung
CPB 5000 DP
Addition to the operating instructions of the CPB 5000
Ergänzung zur Betriebsanleitung CPB 5000
Differential Pressure Balance GB
Differential Pressure Balance CPB 5000 DP
Differenzdruck-Kolbenmanomete
r
D

Differential Pressure Balance / Differenzdruck-Kolbenmanometer
CPB 5000 DP
WIKA Operating Instructions Differential Pressure Balance Version 1.0 2
Information
This symbol provides you with information, notes and tips.
Warning!
This symbol warns you against actions that can cause injury to people or
damage to the instrument.
Operating Instructions Differential Pressure Balance Page 3 - 4
GB
Betriebsanleitung Differenzdruck-Kolbenmanometer Seite 5 - 6
D

Differential Pressure Balance / Differenzdruck-Kolbenmanometer
CPB 5000 DP
WIKA Operating Instructions Differential Pressure Balance Version 1.0 3

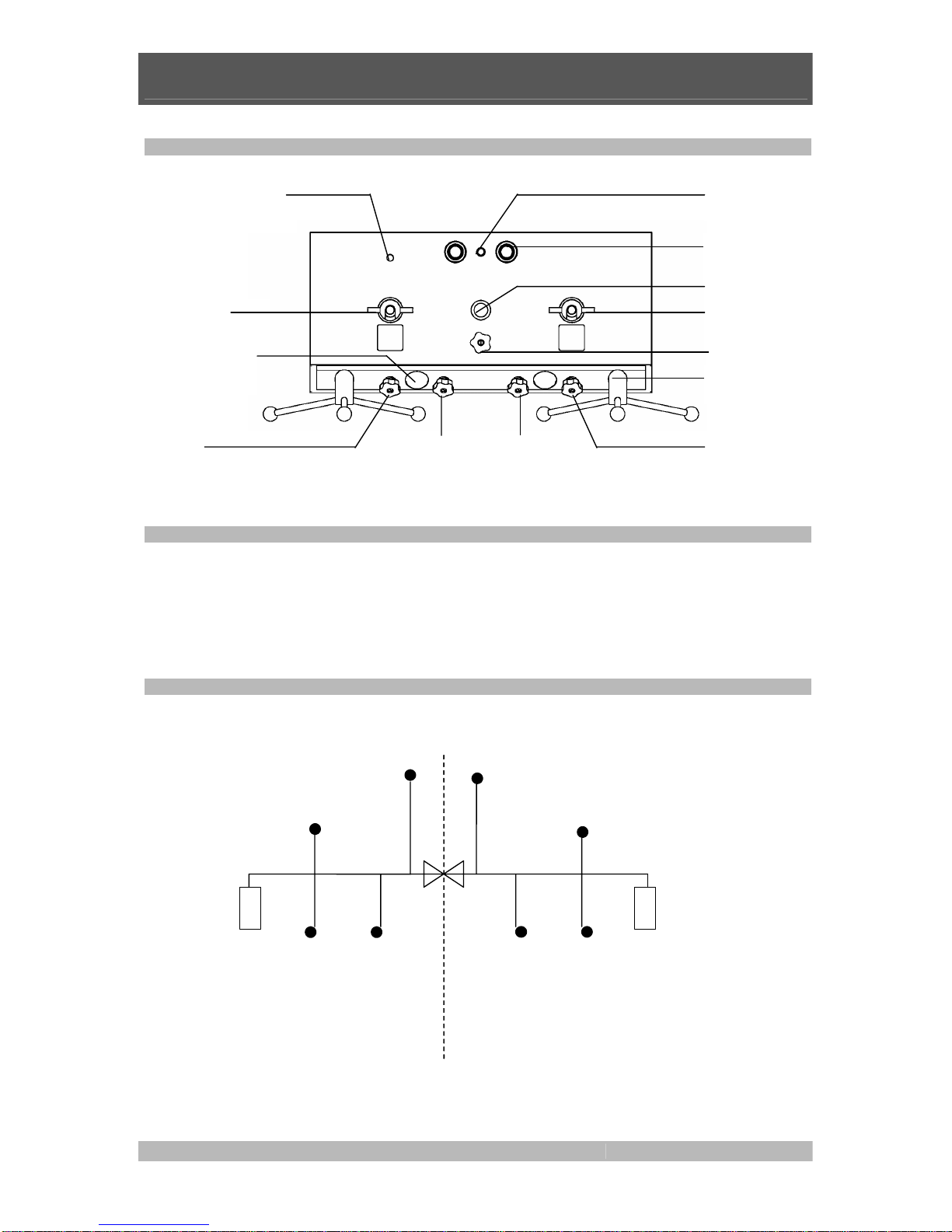

1. Arrangement of control elements .
2. General description .
The instrument includes two common pressure-balances of the basic series CPB5000.
For the calibration of differential gauges at a static line pressure, the systems can be seperated.
One system is used to generate the line pressure. The second one supplys the differential pressure
(including line pressure). Following the description for the use of the instrument.
3. Working principle .
Piston 2
Inlet Outlet Spindle
Bypass
Differential pressure Static line pressure
OutletInlet
Piston 1
Device under test
Spindle
2 connections for
test specimen
Initial pressure pump
Fixture for
ConTect-System
Water
level
Spindle pump
Screwed drain plug for
tank (hydraulic only)
Fixture for
ConTect-System
Inlet valve
(pneumatic only)
Outlet
valve
2 Test pressure
gauges Bypass-valve
Inlet valve
(pneumatic only)
Outlet
valve

Differential Pressure Balance / Differenzdruck-Kolbenmanometer
CPB 5000 DP
WIKA Operating Instructions Differential Pressure Balance Version 1.0 4
3.1 Preparation – static line pressure .
First Step is to apply the line pressure.
Note, that the line pressure can be a lot higher than the differential pressure (for
example 2 bar differential at 50 bar line pressure). Therefore a smooth and even
pressure increasement is very important. Otherwise the device under test can
be destroyed.
Via the Bypass-valve, a shortcut between the two pressure-systems can be generated. So both ports
change with the same pressure-rate.
The use of each system is comparable to the common basic version. Therefore also
see that manual for further descriptions about handling.
Open bypass-valve
Load the differential piston with the required masses (for static line pressure)
Load the static piston with the required masses (for static line pressure)
Use the valves to set the pressure
For fine adjustment use the spindle pump
Now, both systems should be in floating position
If both systems float and spin, the device under test is applied to a zero pressure (Note, but each port
has an additional line pressure!)
The sink rate of the two systems should be comparable.
Otherwise add some trim-masses at the static piston
3.2 Calibration of the differential pressure .
After setting of line pressure, the differential pressure can be added to the system.
Now the two pressure systems, are seperated; therefore:
Close bypass-valve
Load masses for differential pressure on diff-piston (included line pressure)
Use the valves to set new pressure
Verify free spinning of static piston and if necessary, adapt with spindle pump
As soon as both systems are floating, the pressure value at the device under test is stable and can be
verified.
3.3 End of calibration .
After the calibration, check the zero-pressure (differential).
Open the bypass-valve
Both pressure ports are in balance again
Vent the systems with the outlet-valve
Because of the shortcut between, the two systems (via bypass-valve) both ports change with same
pressure rate now
If the pressure decreasement is unequal, the test specimen could be destroyed.

Differential Pressure Balance / Differenzdruck-Kolbenmanometer
CPB 5000 DP
WIKA Operating Instructions Differential Pressure Balance Version 1.0 5
1. Anordnung der Bedienelemente .
2. Allgemeine Beschreibung .
Das Gerät beinhaltet zwei vollwertige Kolbenmanometer der Basisausführung CPB5000.
Um die Kalibrierung eines Differenzdruckes bei statischem Vordruck zu gewährleisten, sind die beiden
Druckkreise unabhängig voneinander zu betreiben.
Generell dient ein Messsystem zur Erzeugung des statischen Druckes. Mit dem zweiten ConTect-
System erfolgt die Beaufschlagung des Prüflings mit dem Differenzdruck (inkl. statischen Vordruck).
Die Vorgehensweise ist nachfolgend beschrieben.

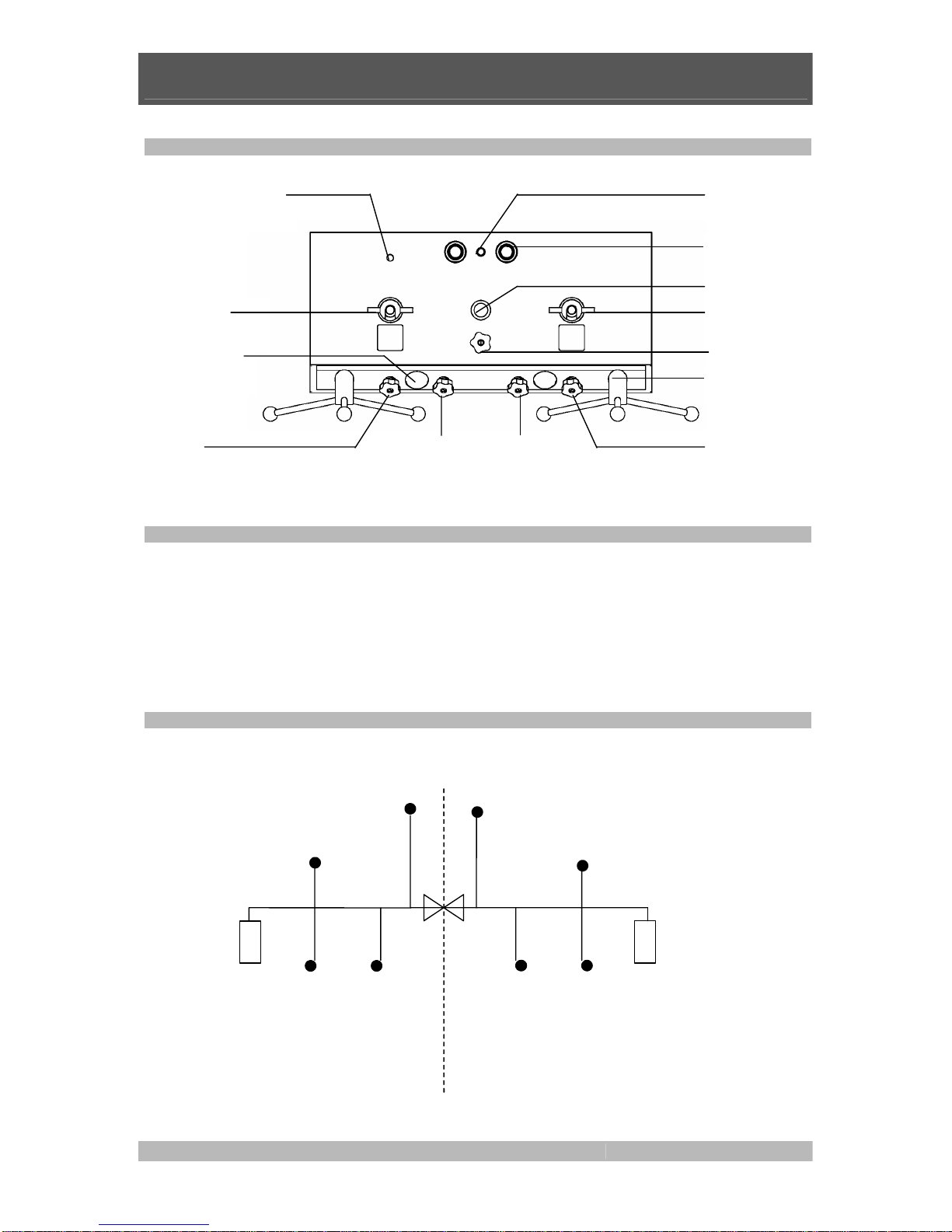

3. Funktionsprinzip .
Kolben 2
Einlass Auslass Spindel
Bypass
Differenzdruck Statischer Druck
Prüfling
AuslassEinlass
Kolben 1
Spindel
2 Anschlüsse
Prüfling
Vordruckpumpe
Aufnahme
ConTect-System
Libelle
Spindelpumpe
Verschlussschraube
Ölbehälter
(
nur H
y
draulik
)
Aufnahme
ConTect-System
Einlass-Ventil
(nur Pneumatik)
Auslass-
Ventil
2 Prüfdruck-
manometer Bypass-Ventil
Einlass-Ventil
(nur Pneumatik)
Auslass-
Ventil

Differential Pressure Balance / Differenzdruck-Kolbenmanometer
CPB 5000 DP
WIKA Operating Instructions Differential Pressure Balance Version 1.0 6
3.1 Vorbereitung - statischer Druck .
Zuerst wird der Prüfling mit einem statischen Druck belastet.
Da der statische Druck ein Vielfaches höher als der Differenzdruck sein kann, ist
eine gleichmäßige Druckbeaufschlagung der beiden Druckports unumgänglich.
Sonst kann der Prüfling zerstört werden
Über das Bypass-Ventil, sind beide Druckkreise kurzgeschlossen und somit wird der Prüfling mit zwei
identischen Druckanstiegsraten beaufschlagt.
Die Handhabung der einzelnen Systeme ist identisch dem Grundgerät. Einzelheiten
können der Bedienungsanleitung entnommen werden.
Bypass-Ventil öffnen
Differenzdruck-System mit den Massen, entsprechend des erforderlichen statischen Druckes,
belasten
Statisches System mit Massenauflagen belasten (für stat. Druck)
Über das Einlassventil den gewünschten Druckwert anfahren
Zur Feineinstellung kann die Spindel genutzt werden
Beide System befinden sich im Schwebezustand
Sobald beide Systeme frei drehen, liegt am Prüfling ein Differenz-Nulldruck = 0 bar an
Die Sinkgeschwindigkeiten sollten vergleichbar sein.
Gegebenenfalls die Auflagen am statischen Kolben mit Feinmassen anpassen.
3.2 Einstellen des Differenzdrucks .
Nachdem nun der statische Nullpunkt eingestellt ist, kann der Prüfling mit dem Differenzdruck
beaufschlagt werden. Die beiden Druckseiten sind von jetzt ab getrennt. Dazu:
Bypass-Ventil verschließen
Massenauflage für den Differenzdruck (inkl. Statischem Vordruck) auf die Glocke legen
Mit den Dosierventilen und der Spindelpumpe den gewünschten Druckwert anfahren.
Freie Drehung des statischen Systems überprüfen. Gegebenfalls über die Spindelpumpe
nachstellen
Sobald sich nun beide Systeme im Schwebezustand befinden, kann der Prüfpunkt abgelesen werden.
3.3 Beendigung der Kalibrierung .
Nach Beendigung der Messwertaufnahme, wird wieder der Nullpunkt unter dem statischen Vordruck
überprüft.
Hierzu kann das Bypass-Ventil geöffnet werden
Beide Prüflingsanschlüsse unterliegen jetzt wieder dem gleichen Druck (entspricht „Nullpunkt“
Prüfling)
Den Aufbau entlüften
Da nun die beiden Druckseiten wieder über den Bypass „kurzgeschlossen“ wurden, unterliegen beide
Prüflingsanschlüsse der gleichen Druckänderungsrate.
Bei ungleichmäßigem Druckabfall, könnte der Sensor überdrückt werden.
