Yakima Tracks User manual

Tracks
1030988F-1/9

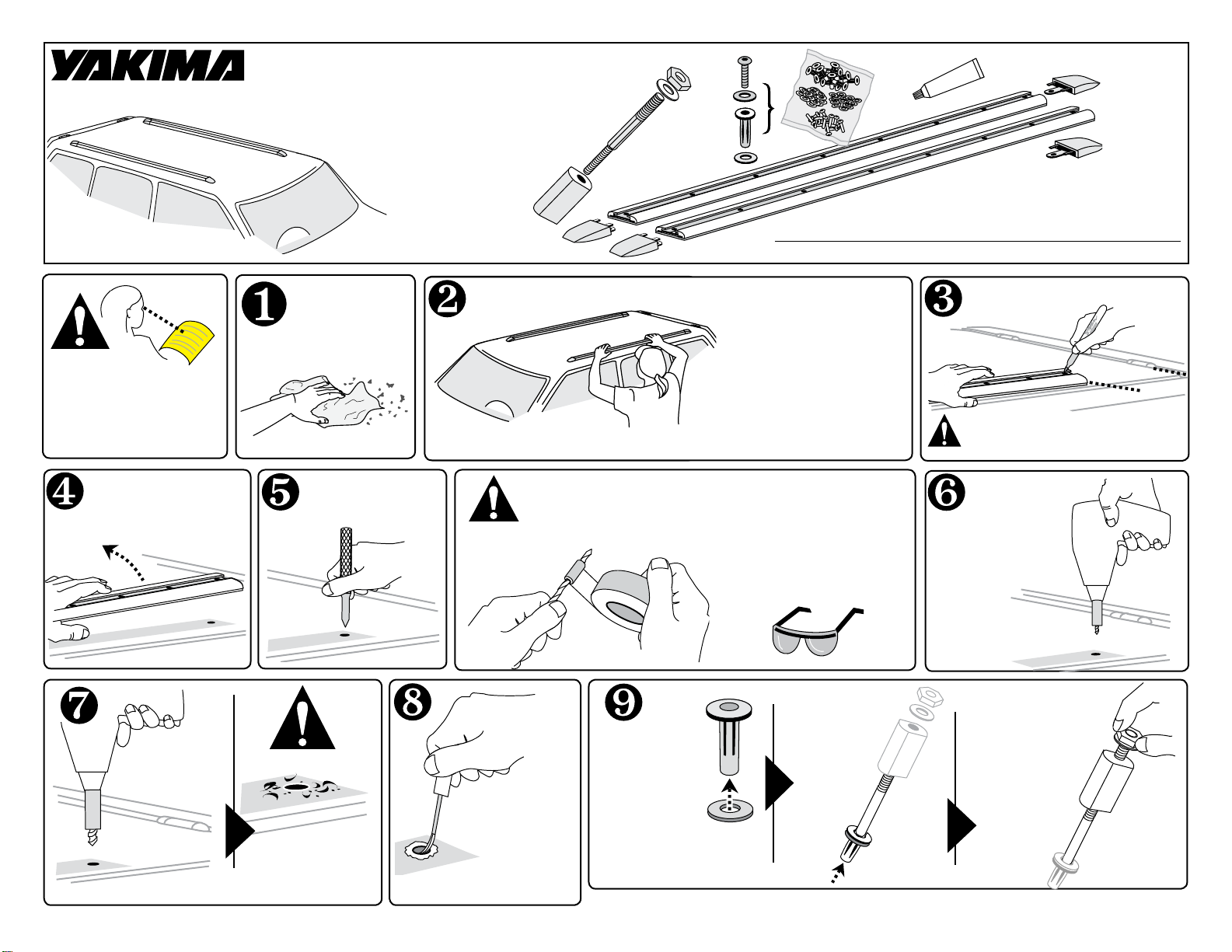

TOOLS REQUIRED:
adjustable end wrench
1/2” wrench
1/8” Allen wrench
center punch
hammer
electric drill
1/8” drill bit
9/32” drill bit
touch-up paint
Place both tracks on the
roof. Carefully select their
locations, making sure
they are aligned with each
other and symmetrical on
the vehicle. Carefully hold
the tracks in place with
masking tape.
Remove both
tracks.
ATTENTION INSTALLERS:
If you will be installing tracks on several vehicles,
call for information on industrial grade installation tools.
YAKIMA CUSTOMER SERVICE: 888-925-4621
INSTRUCTION PART #1030988 REV.F
Read yellow caution
page before you begin.
Clean
vehicle’s
roof before
you begin.
DO NOT DRILL DEEPER THAN 1/4”. Use a drill
stop to prevent drilling through vehicle’s interior
liner. If you do not have a stop, use tape and
mark bit 1/4” from tip.
Wear goggles
when drilling!
For both tracks, first,
drill 1/8” pilot holes.
Next, drill
9/32” hole.
Carefully blow
away debris.
Seal edges
of holes with
enamel base
paint. Allow
to dry.
Attach nut with
washer onto
Plusnut® tool.
Punch center of marks
to prepare for drilling.
Attach
soft rubber
washers onto
Plusnuts®.
Note: Washer
should be
flat against
Plusnut® head.
Attach Plusnut®
and washer
to tool
as shown.
Track base is loose and can slide.
Be sure it is aligned to track.
Outline rear holes through
both tracks.

1030988F-2/9

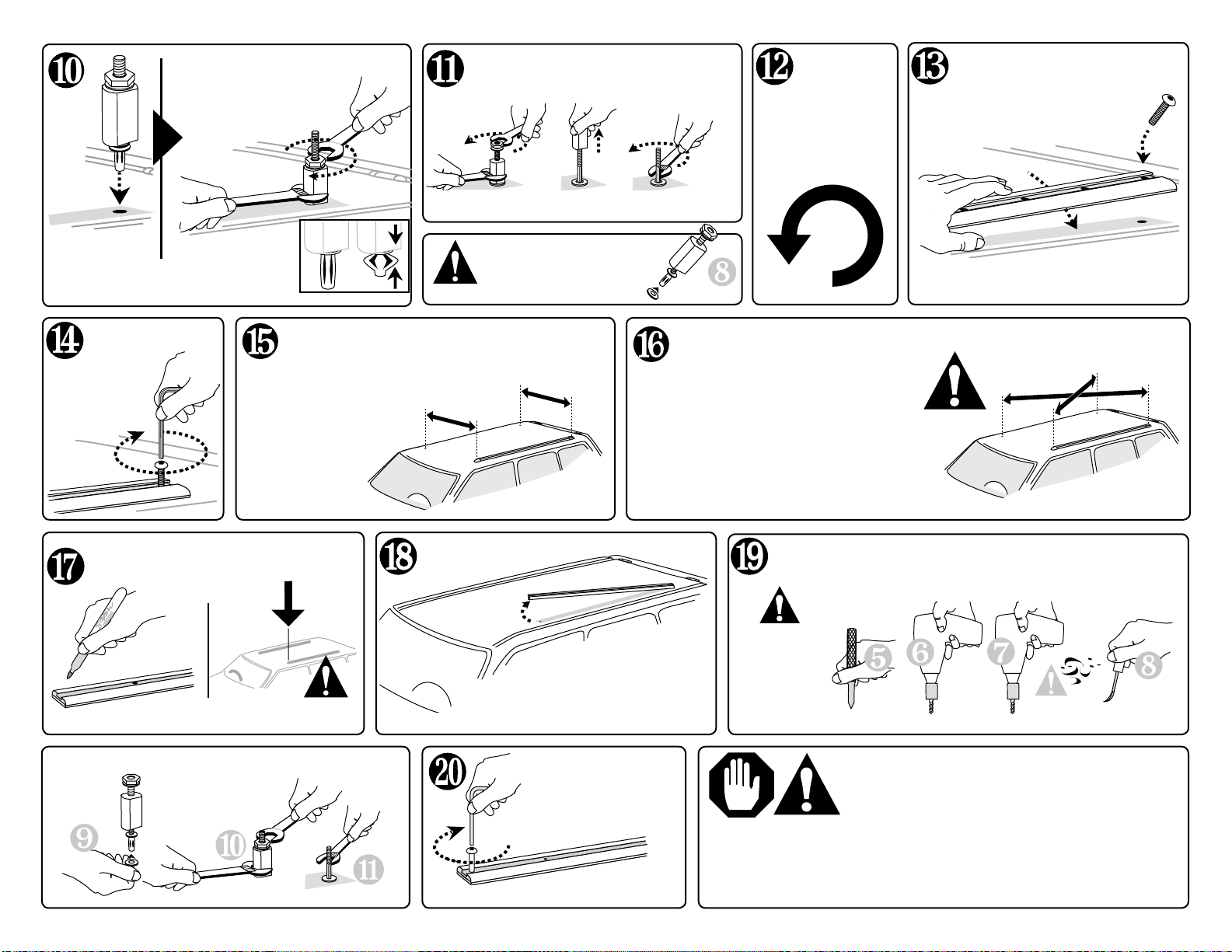

Remove flaring tool:
Use adjustable end \wrench
to unscrew post from Plusnut®.
Reassemble tool
for next Plusnut®.
Set into hole.
Tighten nut on tool using
1/2” wrench and adjustable
end or 7/16” wrench.
Tighten only until
there is a noticeable
increase in the force.
Place tracks on roof
aligning holes.
Install bolt
loosely.
Outline front hole.
Pivot tracks to allow for
drilling and installation
of front Plusnuts®.
Repeat steps 9-11
for the back hole
on the other track.
Measure the distance between the
rear bolt holes center to center. A.Measure from the driver’s side rear
hole to the passenger’s side front
hole mark.
B.Measure from the passenger’s side
rear hole to the driver’s side front
hole mark. If these measurements
are not the same, your tracks are not
square. You must adjust the track
placement until the corner to corner
measurements are equal.
Center punch, pilot, drill, clear, seal, install Plusnut®
INTO FRONT HOLE. (Steps 5 through 11)
Continued...
Install front bolts
through track into
Plusnuts®. CAUTION - Do not drill for every hole in the
track! Count the number of Plusnuts® that
came with your tracks and plan for an equal
number of Plusnuts® on each side.
Never
punch or
drill through
track.
Mark the front
most holes at that
same measurement
making sure both
holes are at an
equal distance
from the edges of
the vehicle.

1030988F-3/9
Center
punch, pilot,
drill, clear,
seal, install
Plusnuts®
(Steps 5
through 11).
Apply a generous
amount of silicone
sealant into the
Plusnut® opening.
Slide nut plates from your tower kit into
track (2 per tower / 4 per track). With track on car, attach bolts and hard
washers through track into Plusnuts®.
Do not use
washers
on bolts at
each end of
tracks.
Congratulations!
Install your towers
& mount your
accessories for your
next sporting
adventure!
THIS PRODUCT IS COVERED BY YAKIMA’S
“LOVE IT TILL YOU LEAVE IT” LIMITED LIFETIME WARRANTY
TO OBTAIN A COPY OF THIS WARRANTY, GO ONLINE TO
WWW.YAKIMA.COM OR EMAIL US AT YAKWARRANTY@
YAKIMA.COM, OR CALL [phone]
You should plan to use every other
hole if you can. DO NOT skip more
than two holes in a row!
Mark the remaining holes for each track. Loosen bolts and remove
track from vehicle.
KEEP THESE INSTRUCTIONS!
WARNING: Direct contact of uncured sealant irritates eyes and may irritate
skin. Over exposure to vapor may irritate eyes, nose and throat. Avoid eye and
skin contact. Use with adequate ventilation. Do not handle contact lenses with
sealant on hands. In case of eye contact, flush with water for 15 minutes. Obtain
medical attention. In case of skin contact, remove from skin and flush with water.
Sealant releases acetic acid (vinegar-like odor) during cure.
Attach end caps before attaching tracks to roof. NOTE: There may be extra Plusnuts® because
not all holes in the tracks will be used.

Tracks
1030988F-4/9
OUTILS NÉCESSAIRES:
clé à molette
clé de 1/2 po
clé Allen de 1/8 po
pointeau
marteau
perceuse électrique
mèche de 3 mm (1/8 po)
mèche de 7 mm (9/32 po)
peinture à retouches
AVIS AUX INSTALLATEUR :
Si l’on compte installer des glissières sur plusieurs
véhicules, prière de nous appeler pour obtenir des détails
sur des outils de pose de qualité industrielle.
SERVICE Å LA CLIENTÉLE YAKIMA : 888-925-4621
NE PAS PERCER À PLUS DE 6 mm (1/4 po) DE PROFONDEUR.
Installer une butée sur la perceuse pour éviter de trouer la
garniture intérieure du toit. À défaut de butée, enrouler du
ruban gommé à 6 mm (1/4 po) de la pointe de la mèche.
Porter des lunettes de
protection quand on se
sert d’une perceuse!
Enfiler une
rondelle de
caoutchouc sur
chaque écrou
Plusnut®.
Assembler l’outil
Plusnut® tel
qu’illustré.
Visser l’écrou
Plusnut® avec
sa rondelle sur
l’outil Plusnut®.
Remarque: la rondelle doit
porter bien à plat contre la
tête de l’écrou Plusnut®.
Déposer les deux glissières
sur le toit. Choisir leur
emplacement avec soin, en
veillant à ce qu’elles soient
alignées l’une par rapport
à l’autre et symétriques par
rapport au véhicule. Les
immobiliser avec précision
avec du ruban-cache.
Avant de commencer,
lire la page jaune
d’avertissements.
Avant de
commencer,
nettoyer le toit
du véhicule.
La base de la glissière n’est pas
fixée et peut se déplacer. S’assurer
qu’elle soit alignée avec la glissière.
Tracer au crayon l’emplacement
du trou arrière de
chaque glissière.
Enlever les deux
glissières.
Marquer au pointeau
le centre des traces
au crayon pour percer.
Percer un avant-
trou de 3mm
(1/8po) pour
chacune des
glissières.
Agrandir les trous
avec une mèche
de 7mm (9/32po).
Chasser la limaille
soigneusement en
soufflant.
Sceller le
rebord des
trous avec de
la peinture
émail. Laisser
sécher.

1030988F-5/9
Visser le
boulon, mais
sans serrer.
Tracer au crayon l’emplacement
du trou avant.
Faire pivoter la glissière pour
pouvoir percer et installer
l’écrou Plusnut® avant.
Mesurer la distance de centre à centre entre
les deux trous arrière.
B.Mesurer la distance entre le trou arrière
côté passager et la marque de trou avant
côté chauffeur. Si ces deux mesures ne sont
pas les mêmes, les glissières ne sont pas
d’équerre. Il faut corriger la position des
glissières jusqu’à ce que la longueur des
deux diagonales soit identique.
Marquer au pointeau, percer l’avant-trou, agrandir le trou,
enlever la limaille, sceller et poser l’écrou Plusnut® POUR
LE TROU AVANT (opérations 5 à 11).
Suite…
Poser les boulons
avant à travers les
glissières dans les
écrous Plusnut®. ATTENTION – Ne pas percer le toit pour
chacun des trous des glissières! Compter
le nombre d’écrous Plusnut® livrés avec
la trousse et les répartir pour en poser un
nombre égal à gauche et à droite.
Ne jamais
marquer au
pointeau
ou percer
à travers la
glissière.
Déposer la glissière sur le
toit en alignant le trou.
Recommencer
les opérations 9 à
11 pour préparer
le trou arrière de
l’autre glissière.
Enlever l’outil à évaser: employer
une clé à molette pour dévisser la
tige de l’écrou Plusnut®.
A.Mesurer la distance entre le trou
arrière côté chauffeur et la marque
de trou avant côté passager.
Marquer la position
des trous les plus
en avant à cette
même distance,
en s’assurant que
les deux marques
soient à la même
distance du rebord
du véhicule.
Enfiler l’écrou
Plusnut®
Serrer l’écrou de l’outil à
l’aide d’une clé de 1/2 po
et une clé à molette ou
une clé de 7/16 po.
Ne serrer que jusqu’a
ce que la force à
appliquer augmente
nettement.
Remonter l’outil pour poser
l’écrou Plusnut®

1030988F-6/9
Marquer au
pointeau, percer
l’avant-trou,
agrandir le trou,
enlever la limaille,
sceller et poser les
écrous Plusnut®
(opérations 5 à 11).
Idéalement, on devrait utiliser
un trou sur deux. NE PAS sauter
plus de deux trous de suite.
Marquer au crayon les trous restant à percer
pour chaque glissière. Dévisser les boulons et
enlever les glissières.
Appliquer une bonne quantité
de mastic silicone dans les
trous des écrous Plusnut®.
ATTENTION: Le contact direct du mastic avant durcissement irrite les yeux et peut irriter
la peau. La surexposition aux vapeurs peut irriter les yeux, le nez et la gorge. Éviter le
contact avec les yeux et la peau. Utiliser dans un endroit bien aéré. Ne pas manipuler
de lentilles cornéennes si l’on a du mastic sur les mains. En cas de contact avec les
yeux, rincer à l’eau pendant 15 minutes. Consulter un médecin. En cas de contact avec
la peau, bien essuyer et rincer à l’eau. Le mastic dégage de l’acide acétique (odeur de
vinaigre) en durcissant.
Engager dans la glissière les plaquettes
filetées accompagnant les pieds du porte-
bagages (2 plaquettes par pied, 4 par
glissière).
Mettre en place les bouchons d’extrémité
avant de fixer la glissière sur le toit.
Positionner la glissière et la fixer
en serrant les boulons, munis d’une
rondelle rigide, dans les écrous
Plusnut®.
Ne pas enfiler
ces rondelles
sur les deux
boulons
d’extrémité.
Remarque: il restera probablement des écrous
Plusnut®, des boulons et des rondelles puisque
tous les trous de la glissière ne sont pas employés.
Félicitations!
Vous pouvez maintenant
poser les pieds du porte-
bagages et installer les
accessoires pour votre
prochaine aventure de
plein air!
Ce produit est couvert par la garantie limitée
« Tant que durera notre histoire d’amour » YAKIMA Pour se
procurer une copie de cette garantie, aller en ligne à www.
yakima.com <http://www.yakima.com/> ou nous envoyer un
courriel à [email protected] <mailto:yakwarranty@
yakima.com> ou appeler au [phone]

Tracks
1030988F-7/9
HERRAMIENTAS REQUERIDAS:
llave ajustable
llave de 1/2”
llave Allen de 1/8”
punzón marcador
martillo
taladro eléctrico
mecha de 1/8”
mecha de 9/32”
pintura para retoques
Coloque las dos guías
sobre el techo. Determine
cuidadosamente las
posiciones de ambas guías,
asegurándose de que queden
alineadas entre sí y ubicadas
simétricamente en relación
al vehículo. Utilice una cinta
adhesiva para mantener las
guías en su sitio.
Retire ambas guías.
AVISO A LOS INSTALADORES:
Si usted debe instalar guías en diferentes
vehículos, por favor llámenos para informarse sobre
las herramientas de instalación de uso industrial.
SERVICIO AL CLIENTE DE YAKIMA: 888-925-4621
Lea las precauciones
de la hoja amarilla
antes de comenzar.
Limpie el techo
del vehículo
antes de
comenzar.
NO PERFORE MÁS DE 1/4” DE PROFUNDIDAD. Utilice
un tope en el taladro para no perforar el recubrimiento
interior del vehículo. Si no cuenta con un tope, enrolle
cinta adhesiva alrededor de la mecha a 1/4” del extremo.
¡Utilice gafas de seguridad
cuando haga los agujeros!
Para ambas guías,
primero haga agujeros
más pequeños con la
mecha de 1/8”.
Luego, agrande
los agujeros con
la mecha de 9/32”.
Sople
cuidadosamente
para eliminar la
viruta.
Selle los
bordes de los
agujeros con la
pintura a base
de esmalte.
Deje secar.
Enrosque la tuerca
con arandela en
la herramienta del
Plusnut®.
Marque con el punzón
los centros de los
agujeros que deberá
perforar.
Introduzca la
arandela de goma
en el Plusnut®.
Nota: La arandela
debe quedar bien
asentada contra
la cabeza del
Plusnut®.
Coloque el
Plusnut® y la
arandela en la
herramienta
como se
ilustra.
La base de la guía no está fijada
y se puede deslizar. Asegúrese
de que está alineada con la guía.
Marque los agujeros
traseros a través de
ambas guías.

1030988F-8/9
Retire la herramienta de avellanado:
Utilice la llave ajustable para
desenroscar el vástago del Plusnut®.
Vuelve a armar la
herramienta para utilizarla
con el próximo Plusnut®.
Introduzca el
Plusnut® en
el agujero.
Apriete la tuerca con la
llave de 1/2” sosteniendo
la herramienta con la llave
ajustable o con la de 7/16”.
Apriete solamente
hasta notar que
la fuerza aumenta
sensiblemente.
Coloque las guías sobre el
techo alineando los agujeros.
Enrosque el
tornillo sin
apretarlo.
Marque el agujero delantero.
Haga pivotear la guía
para poder hacer el
agujero delantero e
instalar el Plusnut®.
Repita los pasos 9
a 11 para hacer el
agujero trasero de
la otra guía.
Mida la distancia entre los centros de
los agujeros traseros. A.Mida desde el agujero trasero del lado
conductor hasta la marca del agujero
delantero del lado pasajero.
Marque el centro del orificio, haga el agujero pequeño,
agrande el orificio, limpie, selle e instale el Plusnut® EN
EL AGUJERO DELANTERO. (Pasos 5 a 11)
Continúa…
Enrosque los tornillos
delanteros en los
Plusnuts® a través
de las guías.
PRECAUCIÓN - ¡No haga un agujero
para cada orificio de la guía! Cuente la
cantidad de Plusnuts® que vienen con
las guías y prevea el mismo número de
Plusnuts® para cada lado.
Nunca
marque o
perfore a
través de la
guía.
Mida la distancia entre
los centros de los
agujeros delanteros
asegurándose de que
ambos agujeros están
a la misma distancia
de los bordes del
vehículo.
B.Mida desde el agujero trasero del lado
pasajero hasta la marca del agujero
delantero del lado conductor. Si estas
medidas no son iguales, las guías no están
en escuadra. Usted debe ajustar la posición
de las guías hasta que las medidas de
esquina a esquina sean iguales.

1030988F-9/9
Marque el
centro de los
orificios, haga
los agujeros
pequeños,
agrande los
orificios, limpie,
selle e instale
los Plusnuts®
(Pasos 5 a 11).
Aplique una cantidad
abundante de sellador de
silicona en los orificios de
los Plusnuts®.
Deslice las plaquetas roscadas que
vienen en el kit de la torre dentro de la
guía (2 por torre/4 por guía).
Con la guía sobre el techo del
vehículo, enrosque los tornillos
con las arandelas rígidas en los
Plusnuts® a través de la guía.
No utilice
arandelas en
los tornillos de
cada extremo
de las guías.
¡Felicitaciones!
¡Instale las torres y fije
los accesorios para
su próxima aventura
deportiva!
ESTE PRODUCTO ESTÁ CUBIERTO POR LA GARANTÍA
LIMITADA A VIDA “MIENTRAS DURE EL ROMANCE” DE
YAKIMA. PARA OBTENER UNA COPIA DE ESTA GARANTÍA,
VISÍTENOS EN WWW.YAKIMA.COM, ENVÍENOS UN
CORREO ELECTRÓNICO A [e-mail]
O LLÁMENOS AL [phone].
Si puede, usted debería
planificar el uso de un agujero
por medio. ¡NO SALTEE más de
dos agujeros por fila!
Marque los agujeros restantes para cada guía. Afloje los tornillos y retire
la guía del vehículo.
¡CONSERVE ESTAS INSTRUCCIONES!
ADVERTENCIA: El contacto directo del sellador antes de secarse irrita los ojos y la
piel. La exposición excesiva al vapor puede irritar los ojos, la nariz y la garganta. Evite
el contacto con los ojos y la piel. Utilice el producto en un lugar bien ventilado. No
manipule las lentes de contacto con sellador en las manos. En caso de contacto con los
ojos, lávelos con abundante agua durante 15 minutos. Consulte un médico. En caso de
contacto con la piel, elimine el sellador de la piel y enjuáguela con un chorro de agua.
El sellador libera ácido acético (huele a vinagre) durante el curado.
Coloque los capuchones de los extremos
antes de fijar las guías al techo.
NOTA: Como no se utilizan todos los orificios de las
guías, es posible que sobren algunos Plusnuts®.
