WMISE EN GARDE
Ce respirateur protège contre certains contaminants en suspension dans l'air.Une mauvaise
utilisation peut provoquer des problèmes de santé ou la mort. Pour tout renseignement sur
l’utilisation adéquate de ce produit, consulter son superviseur,lire les directives d’utilisation ou
communiquer avec 3M, aux É.-U., au 1 800 243-4630.Au Canada, appelez le service technique au
1 800 267-4414. Au Brésil,composer le 0800-0550705.
AVANT
Ces directives d’utilisation fournissent uniquement des renseignements relatifs à l'utilisation des masques. Des
renseignements importants sont inclus dans les directives d'utilisation de chaque système de ltration d'air utilisé avec
les masques complets FF-401, FF-402 et FF-403 3MMC. Lire toute les directives d'utilisation et les mises en garde avant
d'utiliser ce produit. Conserver ces directives d'utilisation à titre de référence. Pour toute question sur ces produits,
communiquer avec le Service technique de 3M.
Aux États-Unis :
Consulter le site Internet : www.3M.com/PPESafety
Soutien technique : 1 800 243-4630
Au Canada :
Consulter le site Internet : www.3M.com/CA/OccSafety
Soutien technique : 1 800 267-4414
Au Brésil :
Consulter le site Internet : www.3mepi.com.br
Soutien technique : 0800-0550705
Utilisation prévue
Les respirateurs à masque complet réutilisables ultra FX 3MMC de sérieFF-400 (FF-401, FF-402 et FF-403) sont conçus
pour fournir une protection contre certains contaminants en suspension dans l’air lorsqu’on les utilise conformément
aux directives et restrictions d’utilisation et aux règlements sur la santé et la sécurité en vigueur.Tous les masques
de série FF-400 sont conformes à la norme Z87.1-2003 de l’ANSI en matière de protection oculaire et faciale limitée
exigeant une résistance élevée aux chocs.
WMISE EN GARDE
Les respirateurs qui sont bien choisis, utilisés et entretenus aident à protéger contre certains
contaminants en réduisant les concentrations de contaminants en suspension dans l’air sous
la limite d’exposition permise en milieu de travail. Il est essentiel de suivre toutes les directives
d’utilisation et les réglementations gouvernementales portant sur l’utilisation de ce produit, ce qui
comprend le port du système de protection respiratoire complet pendant tout le temps d’exposition
an que le produit puisse aider à protéger l’utilisateur.Une mauvaise utilisation des respirateurs
peut résulter en une surexposition de l’utilisateur aux contaminants et causer des problèmes
de santé ou la mort. Pour tout renseignement sur l’utilisation adéquate, consulter son superviseur,
lire les directives d’utilisation ou communiquer avec le Service technique de 3M.
Liste des mises en garde et des avertissements énoncés dans les présentes
directives d’utilisation
WMISE EN GARDE
Tout manquement à ces directives peut réduire le rendement du respirateur,vous surexposer à des
contaminants au-dessus de la limite d’exposition permise en milieu de travail et peut causer des
problèmes de santé ou la mort.
• Pour aider à maintenir une bonne étanchéité entre le visage et la membrane d’étanchéité
faciale, la membrane d’étanchéité faciale doit être exempte de toute obstruction en tout
temps. Ne pas utiliser si l’on porte la barbe ou des poils susceptibles d’empêcher un contact
direct entre le visage et la membrane d’étanchéité faciale. Ne pas utiliser avec des lunettes
de correction de la vue. Si l’on doit porter des lunettes, utiliser la trousse pour lunettes 3MMC à
l’intérieur du respirateur.
• Ne pas nettoyer le respirateur à l’aide de solvants. Le nettoyage du respirateur avec des
solvants peut endommager certains de ses composants et en réduire l’efcacité.
• Inspecter tous les composants du respirateur avant chaque utilisation an de s’assurer qu’il est
en bon état de fonctionnement.
• Ne pas modier ni utiliser le respirateur de façon abusive ou incorrecte.
AVERTISSEMENT
Le fait de ne pas mettre convenablement au rebut les cartouches, les ltres et les respirateurs usés et contaminés
par des substances dangereuses peut entraîner une exposition personnelle et des dommages environnementaux.
La manipulation, le transport et la mise au rebut des cartouches, des ltres et des respirateurs usés doivent être
conformes aux lois fédérales, provinciales et municipales applicables.
Avertissements et restrictions du NIOSH pour une utilisation par pression négative
Les restrictions suivantes peuvent s’appliquer.Consulter l’étiquette d’homologation du NIOSH. Lorsqu’on utilise le
masque FF-400 comme composante d’une conguration de respirateur à adduction d’air,consulter les directives
d’utilisation qui accompagnent le dispositif de ltration d’air pour obtenir des renseignements sur les avertissements et
les restrictions du NIOSH.
A - Ne pas utiliser lorsque la concentration ambiante en oxygène est inférieure à 19,5%.
B - Ne pas utiliser si l’atmosphère présente un danger immédiat pour la vie ou la santé.
C - Ne pas utiliser en présence de concentrations supérieures au taux établi par la réglementation.
H - Se conformer aux horaires de changement établis des cartouches et boîtiers ltrants ou tenir compte de l’indicateur
de n de durée utile (IFDU) pour s’assurer de remplacer la cartouche et les boîtiers ltrants avant la n de leur
durée de protection.
J - L’utilisation et l’entretien inadéquats de ce produit peuvent provoquer des blessures ou la mort.
L - Pour le changement des cartouches, des boîtiers ltrants et/ou des ltres, suivre les directives d’utilisation du
fabricant.
M - Tous les respirateurs homologués doivent être sélectionnés, ajustés, portés et entretenus conformément aux
règlements de la MSHA, de l’OSHA et à tout autre règlement en vigueur.
N - Ne jamais substituer ou modier ce produit ni lui ajouter ou lui enlever des pièces.N’utiliser que les pièces de
rechange exactes indiquées par le fabricant.
O - Consulter les directives d’utilisation et/ou les manuels d’entretien pour obtenir des renseignements sur l’utilisation
et l’entretien de ces respirateurs.
P - Le NIOSH n’évalue pas les respirateurs comme masques chirurgicaux.
S - Des directives d’utilisation spéciales ou d’importance capitale et/ou des restrictions d’utilisation spéciques
s’appliquent. Consulter les directives d’utilisation avant de porter ce produit.
S - Directives d’utilisation spéciales ou d’importance capitale
Les cartouches contre les vapeurs organiques (6001i et 60921i) et les cartouches contre les vapeurs de mercure (6009S
et 60929S) 3MMC sont dotées d’un indicateur de n de durée utile 3MMC (IFDU) passif. L’indicateurdoit être facilement
visible par celui qui porte le respirateur,sans aucune manipulation. Si on ne peut pas voir facilement l’IFDU, utiliser
un miroir pour l’observer ou se er à un collègue qui peut le voir,ou aller dans un endroit propre, retirer le respirateur
et observer l’IFDU. Ne pas se er uniquement à l’IFDU pour les vapeurs organiques à moins que son employeur aie
déterminé que cela est approprié pour son lieu de travail. Consulter les directives d’utilisation des cartouches 6001i
ou 60921i pour obtenir de plus amples renseignements, y compris des directives spéciales concernant l’IFDU. Mettre
les cartouches contre les vapeurs de mercure au rebut lorsque l’IFDU prend la couleur de produit périmé indiquée
sur l’étiquette des cartouches, 30 jours après l’ouverture de l’emballage, lorsque l’IFDU devient sale ou endommagé,
lorsqu’on commence à percevoir l’odeur des vapeurs ou des gaz ou conformément à la durée utile du chlore, selon la
première éventualité Les vapeurs de mercure sont inodores.
Programme de gestion du respirateur
L’utilisationprofessionnelle des respira teurs doit être conforme avec les normes de santé et de sécurité applicables.
Selon la loi, les employeurs américains doivent établir un programme de protection respiratoire écrit qui satisfaits aux
exigences de la norme de protection respiratoire 29 CFR 1910.134 de l’OSHA et toute norme de l’OSHA applicable
à une substance spécique. Au Canada,se conformer à la normeZ94.4 de la CSA et/ou aux exigences de l’autorité
compétente, tel qu’approprié.Au Brésil, suivre le programme de protection respiratoire du ministère du Travail.
WWARNING
This respirator helps protect against certain airborne contaminants. Misuse may result in
sickness or death. For proper use, see your supervisor,or User Instructions or call 3M in U.S.A.
at 1-800-243-4630. In Canada, callTechnical Service at 1-800-267-4414. In Brazil, contact:
0800-0550705.
FOREWARD
These User Instructions provide information about facepiece use only.Important informa tion is provided in the User
Instructions with each of the air ltration systems that are used with 3M™ Full Facepiece FF-401, FF-402 and FF-403.
Read all User Instructions and warnings before using. Keep these User Instructions for reference. If you have questions
regarding these products contact 3M TechnicalService.
In United States:
Internet: www.3M.com/PPESafety
TechnicalAssistance: 1-800-243-4630
In Canada:
Internet: www.3M.com/CA/OccSafety
TechnicalAssistance: 1-800-267-4414
In Brazil:
Internet: www.3mepi.com.br
TechnicalAssistance: 0800-0550705
Intended Use
The 3M™ Ultimate FX Full Facepiece FF-400 Series Respirators (FF-401, FF-402 and FF-403) are designed to help
provide respiratory protection against certain airborne contaminants when used in accordance with all use instructions
and limitations and applicable safety and health regulations. All FF-400 series facepieces meet the impact requirements
of the ANSI Z87.1-2003 standard, high impact level,for limited face and eye protection.
WWARNING
Properly selected, used, and maintained respirators help protect against certain contaminants by
reducing airborne concentrations below the Occupational Exposure Limit (OEL). It is essential to
follow all instructions and government regulations on the use of this product, including wearing
the complete respirator system during all times of exposure in order for the product to help protect
the wearer. Misuse of respirators may result in overexposure to contaminants and lead to
sickness or death. For proper use, see supervisor,refer to the product User Instructions or contact
3M Technical Service.
List of Warnings and Cautions within these User Instructions
WWARNING
Failure to follow these instructions may reduce respirator performance, expose you to contaminants
above the OEL, and may result in sickness or death.
• To help maintain a good seal between the face and the faceseal,the respirator faceseal must
be clear of obstructions at all times. Do not use with beards or facial hair that prevent direct
contact between the face and the respirator faceseal. Do not use with corrective eyeglasses. If
corrective eyeglasses are required, a 3M™ Spectacle Kit must be used inside the respirator.
• Do not clean respirator with solvents. Cleaning with solvents may degrade some respirator
components and reduce respirator effectiveness.
• Inspect all respirator components before each use to ensure proper operating condition.
• Do not alter,misuse, or abuse this respirator.
3
Ultimate FX Full Facepiece Reusable Respirator
User Instructions for 3M™ Ultimate FX Full Facepiece FF-401, Small,3M™ Ultima te FX Full FacepieceFF-402, Medium,
3M™ Ultimate FX Full Facepiece FF-403, Large
IMPORTANT:Before use, the wearer must read and understand these User Instructions. Keep these instructions for
reference.
This respirator has dual approval as a United States (US) National Institute for Occupational Safety and Health
(NIOSH) full facepiece respirator and as Brazil Ministry of Labor full face piece respirator.
Standard specic information is provided where applicable. All other information is common to both standards.
Respirateur à masque complet réutilisable ultra FX
Directives d'utilisation pour respirateur à masque complet ultra FX FF-401 3MMC, petit, respirateur à masque complet
ultra FX FF-402 3MMC, moyen, respirateur à masque complet ultra FX FF-403 3MMC,grand
REMARQUE IMPORTANTE :Avant de se servir du produit, l’utilisateur doit lire et comprendre les présentes directives
d’utilisation. Conserver ces directives à titre de référence.
Ce respirateur a une double homologation comme respirateur à masque complet par le National Institute for
Occupational Safety and Health (NIOSH) des États-Unis et comme respirateur à masque complet par le ministère du
Travail du Brésil.
Des renseignements spéciques sont fournis le cas échéant. Tousles autres renseignements sont communs aux
deux normes.
Respirador reutilizable de pieza facial de cara completa
Ultimate FX
Instrucciones para la Pieza facial de cara completa 3M™ Ultimate FX, FF-401, pequeña; Pieza facial de cara completa
3M™ Ultimate FX, FF-402, mediana; y Pieza facial de cara completa 3M™ Ultimate FX,FF-403, grande.
IMPORTANTE:Antes de usar el producto, el usuario debe leer y entender estas Instrucciones. Conserve estas
instrucciones para referencia futura.
Este respirador cuenta con una aprobación dual como un respirador de pieza facial de cara completa por el Instituto
Nacional de Seguridad y Salud Ocupacional (NIOSH por sus siglas en inglés) de Estados Unidos y por la Secretaría
del trabajo de Brasil.
Si aplica, se proporciona información especíca. La demás información es común para ambas normas.
Respirador Reutilizável Peça Facial Inteira FX
Instruções de Uso para 3M™ Peça Facial Inteira FF-401 FX, Pequeno,3M™ Peça Facial Inteira FF-402 FX, Médio, 3M™
Peça Facial Inteira FF-403 FX, Grande
IMPORTANTE:Antes de usar, o usuário deve ler e compreender estas Instruções de Uso. Guarde estas instruções
para consulta.
Este respirador tem dupla aprovação, como um respirador facial pelo Instituto Nacional para Saúde e Segurança
Ocupacional (NIOSH) dos Estados Unidos (EUA) e como respirador facial pelo Ministério do Trabalhodo Brasil.
Informações especícas são fornecidas quando aplicáveis. Todasas outras informações são comuns a ambas as normas.
98-0060-0135-2_5 34-8717-7428-6

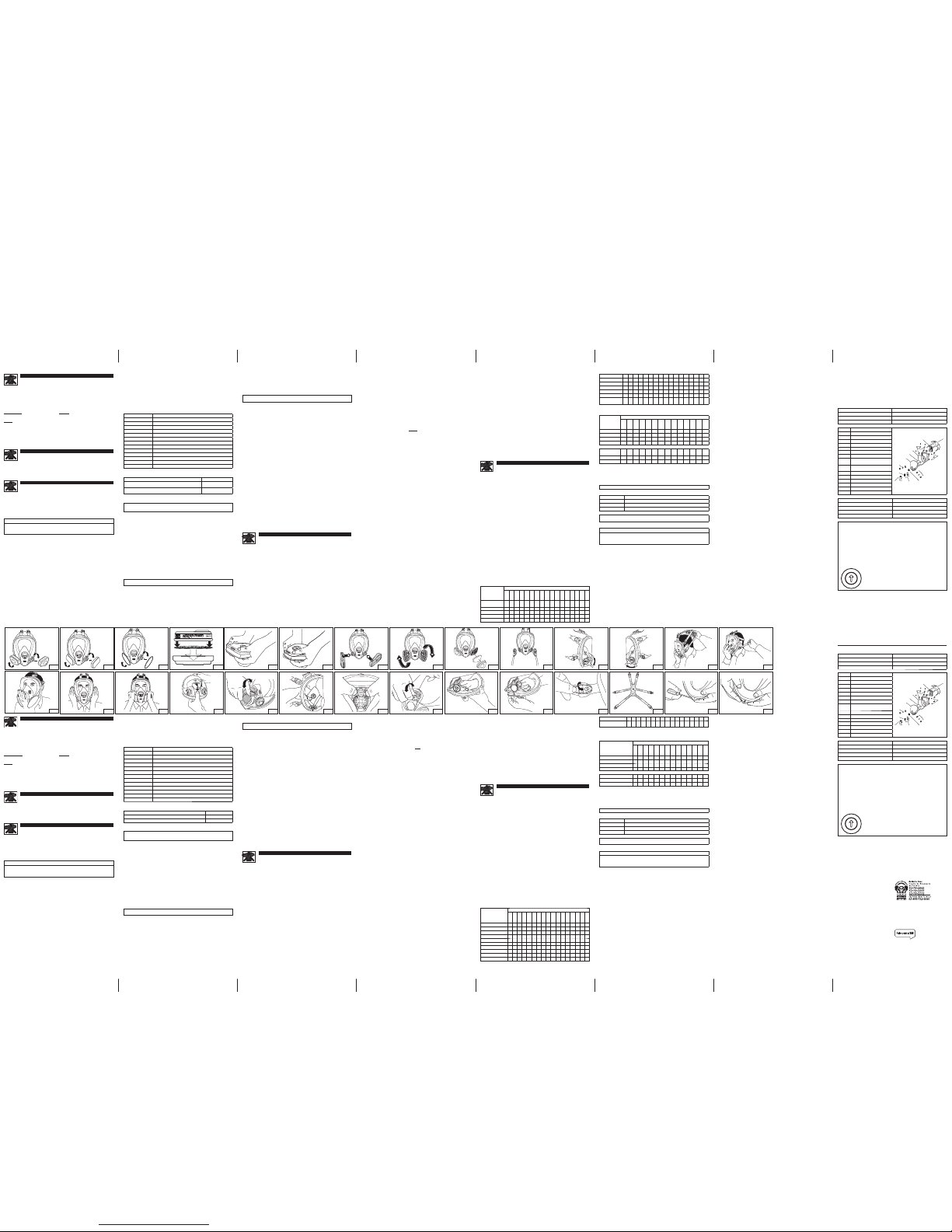

Fig. 1 Fig. 14Fig. 2 Fig. 3
Fig. 16
Fig. 4
Fig. 17
Fig. 5
Fig. 18
Fig. 6
Fig. 19
Fig. 7
Fig. 20
Fig. 8
Fig. 21
Fig. 9
Fig. 22
Fig. 10
Fig. 23
Fig. 11
Fig. 24
Fig. 12
Fig. 25 Fig. 27
FIG. 13
Fig. 26 Fig. 28
1
1
2
2
Fig. 15
CAUTION
Failure to properly dispose of spent cartridges, lters,or respirators contamina ted by hazardous materials can result in
personal exposures as well as environmental harm. Handling, transportation and disposal of spent cartridges,lters,
or respirators must comply with all applicable federal, state, provincial,and local la ws and regulations.
NIOSH Cautions and Limitations for Negative Pressure Usage
The following restrictions may apply. See NIOSHApproval Label. If you are using the FF-400 series facepiece as part
of a Supplied Air Respirator conguration, refer to the User Instructions that accompanies your air control device for
information on NIOSH Cautions and Limitations.
A - Not for use in atmospheres containing less than 19.5 percent oxygen.
B - Not for use in atmospheres immediately dangerous to life or health.
C - Do not exceed maximum use concentrations established by regulatory standards.
H - Follow established cartridge and canister change schedules or observe ESLI to ensure that cartridges and canisters
are replaced before breakthrough occurs.
J - Failure to properly use and maintain this product could result in injury or death.
L - Follow the manufacturer’s User’s Instructions for changing cartridges,canister and/or lters.
M - All a pproved respirators shall be selected,tted, used, and maintained in accordance with MSHA, OSHA, and other
applicable regulations.
N - Never substitute, modify, add, or omit parts. Use only exact replacement parts in the conguration as specied by
the manufacturer.
O - Refer to User’s Instructions, and/or maintenance manuals for information on use and maintenance of these
respirators.
P - NIOSH does not evaluate respirators for use as surgical masks.
S - Special or critical User’s Instructions and/or specic use limitations apply.Refer to User’s Instructions before donning.
S - Special or Critical User’s Instructions
3M™ Organic Vapor Service Life Indicator Cartridges (6001i and 60921i) and Mercury Vapor Cartridges (6009S and
60929S) are equipped with a passive 3M™ End of Service Life Indicator (ESLI). The indicator must be readily seen when
wearing the respirator without manipulation. If you cannot readily see the ESLI, use a mirror to observe the ESLI, rely
on a co-worker who can see the ESLI, or go to a clean area,remove the respirator and view the ESLI. Do not rely solely
on the organic vapor ESLI unless your employer has determined that it is appropriate for your workplace. See 6001i
or 60921i User Instructions for more information, including Special Instructions regarding the ESLI.The mercury vapor
cartridges must be discarded when the ESLI changes to the discard color found on the mercury vapor cartridge label;
or within 30 days of opening packaging; or when ESLI becomes dirty or damaged; or when odors of vapors or gases
become noticeable; or according to chlorine service life; whichever occurs rst. Mercury vapor has no odor.
Respirator Program Management
Occupational use of respirators must be in compliance with applicable health and safety standards. By law U.S.
employers must establish a written respiratory protection program meeting the requirements of the OSHA Respiratory
Protection Standard 29 CFR 1910.134 and any applicable OSHA substance specic standards. In Canada, CSA standard
Z94.4 requirements must be met and/or requirements of the applicable jurisdiction, as appropriate. In Brazil,follo w the
Respiratory Protection Program of the Ministry of Labor.
For additional information on this standard contact OSHA at www.OSHA.gov.Consult an industrial hygienist or call 3M
Technical Service with questions concerning applicability of these products to your job requirements.
Table 1: Major Sections of OSHA 29 CFR 1910.134
Section Description
A Permissible Practice
B Denitions
C Respiratory Protection Devices
D Selection of Respirators
E Medical Evaluations
F Fit Testing
G Use of Respirators
H Maintenance and Care of Respirators
I Breathing Air Quality and Use
J Identication of Cartridges, Filters, and Canisters
K Training and Information
L Program Evaluation
M Recordkeeping
Assigned Protection Factors
Table 2: Assigned Protection Factors
Type of Respirator APF
Full Facepiece Negative Pressure Air Purifying Respirator 10/501
Full Facepiece Supplied Air Respirator (SAR) Continuous Flow 1000
1The respirator wearer must be t tested using a quantitative t test method in order to use an assigned protection
factor greater than 10 when used as a negative pressure air purifying reespirator.
In Brazil, according to the Respiratory Protection Program of the Ministry of Labor,do not use full face piece respirator
when concentrations of contaminants are greater than 100 times the permissible exposure limit in air-purifying mode.
OPERATING INSTRUCTIONS
Unpacking
Inspect the package contents for shipping damage and ensure all components are present (Refer to Fig. 27).The product
should be inspected before each use following the procedures in the Inspection section of this User Instruction.
Assembly
3M™ Cartridge 6000 Series, Filter 7093, and Cartridge/Filter 7093C Assembly (Fig.1, 2)
1. Align the cartridge or lter notch with the small solid bayonet lug on facepiece and push together.
2. Turn cartridge or lter clockwiseuntil it is rmly seated and cannot be further turned (about 1/4 turn).
3. Repeat with second cartridge or lter.
3M™ Filter 2000 Series (Fig. 3)
1. Align opening of lter with lter attachment on facepiece and push together.
2. Turn lter clockwiseuntil it is rmly seated and cannot be further turned.
3. Repeat for second lter.
Filter Assembly (for 3M™ Filters 5N11 and 5P71)
1. Place lter into 3M™ Retainer 501 so printed side of lter faces the cartridge.
2. Press cartridge into lter retainer.It should snap securely into lter retainer. When correctly installed, lter should
completely cover face of cartridge (Fig. 4).
3. To replace lter,remove retainer by lifting on tab.
In Brazil, the 3M™ Filter 5935BR can be used with the 3M™ Filter Retainer 501 on the 3M™ Full FacepieceFF-400
Series.
3M™ Adapter Assembly 502
1. Align adapter over cartridge. Engage front snap by squeezing front of cartridge and adapter together,placing
thumbs of both hands over top of adapter and ngers along bottom sides of cartridge (Fig. 5).
2. Engage back snap by squeezing back side of cartridge and adapter together using the same hand positions. An
audible click should be heard as each snap is engaged (Fig. 6).
3. Place lter onto the lter holder so that lter comes into even contact with gasket. Twistclockwise a quarter turn
until it is rmly seated and lter cannot be turned further.Repeat for second lter.
IMPORTANT:The 3M™ Adapter Assembly 502, once installed on a 3M™ Cartridge 6000 Series, is not to be
removed or reused. Removal or reuse may result in leakage, overexposure,sickness or death.
3M™ Filter Adapter 603 Assembly and Filter Attachment (for 3M™ Filters 5N11 and
5P71)
1. Align notch on edge of 603 adapter with facepiece mark as shown (Fig. 7).
2. Turn adapter 1/4 turn clockwiseto stop. To remove adapter,turn 1/4 turn counterclockwise (Fig. 8).
3. Place lter into 501 retainer with lter printing facing towards the 603 adapter.Sna p together and ensure the lter
seal is free from creases or gaps (Fig. 9).
In Brazil, the 3M™ Filter 5935BR can be used with the FilterAdaptor 603 and the Filter Retainer 501 on the 3M™ Full
Facepiece, FF-400 Series.
3M™ Dual Airline Respirator Assembly
User must follow Dual Airline Supplied Air Respirator User Instructions provided with the 3M™ DualAirline Supplied Air
Respirators.
Assembly of Dual Airline Breathing Tubes
1. Hold the facepiece in front of you so that the 3M logo is facing you. Align the two branches of the breathing tube
over the two bayonet mounts on facepiece (Fig. 10).For 3M™ Breathing Tubes SA-1500 or SA-1600, make sure
that 3M logo on breathing tube and on facepiece are both facing towards you. For 3M™ Breathing TubesSA-2500
or SA-2600, make sure that the 3M logo on breathing tube is facing in opposite direction to 3M logo on facepiece.
2. Twist each branch of breathing tube clockwisea quarter turn until it is rmly sea ted in the bayonet and cannot
be turned further (Fig. 11 and 12).Do not forcibly overturn as the bayonet could be damaged. SA-1500/SA-2500
shown.
3. Attach airline to approved air regulators per pressure schedules in dual airline, supplied air respirators User
Instructions.
Assembly of 3M™ Combination Dual Airline Breathing Tubes with Cartridges and/or
Filters
The SA-1600 (front-mounted) and SA-2600 (back-mounted) versions of the 3M™ Dual Airline Breathing Tubesallow
use of selected, NIOSH-approved 3M™ Cartridge 6000 Series and 3M™ Filter 2000 Series.For the listing of approved
cartridges and lters, reference the NIOSH approval label included with 3M™ DualAirline Adapter kits.
1. Attach SA-1600 or SA-2600 breathing tubes to facepiece per the procedures outlined previously.The procedure is
identical to the SA-1500 and SA-2500 models.
2. Make a selection of cartridges and/or lters that meets your respiratory protection requirements, and attach to the
outer bayonets of SA-1600 or SA-2600 breathing tubes.
3. Don facepiece per procedures outlined in Donning Respirator section of instructions.
4. After being properly t tested, perform a positive and negative pressure user seal check each time the respirator is
donned per procedures outlined in User Seal Check section of instructions.
If you cannot achieve a proper t, DO NOT enter contaminated area.See your supervisor.
To assemble 3M™ DualAirline Combination Breathing Tubes with 3M™ Cartridges/Filters, the facepiece inhalation
valves must be removed.
IMPORTANT:If the facepiece is to be used in air-purifying mode (without using the SA-1600 or SA-2600 breathing
tubes), the inhalation valves must be replaced in the facepiece before use.
Using the 3M™ Combination Dual Airline Breathing Tubes without Cartridges
and/or Filters
To use the 3M™ Combination DualAirline Breathing Tubes (SA-1600 and SA-2600) without cartridges or lters, attach a
3M™ Bayonet Cap 6880 to each outer bayonet mount on the dual airline breathing tube. When used as a straight,Type
C, continuous ow supplied air respirator,the Assigned Protection Factor is 1000 times the PEL, OEL or TLVguidelines
for full facepiece respirators.
FITTING INSTRUCTIONS
WWARNING
Failure to follow these instructions may reduce respirator performance, expose you to contaminants
above the OEL, and may result in sickness or death.
• To help maintain a good seal between the face and the faceseal,the respirator faceseal must
be clear of obstructions at all times. Do not use with beards or facial hair that prevent direct
contact between the face and the respirator faceseal. Do not use with corrective eyeglasses. If
corrective eyeglasses are required, a 3M™ Spectacle Kit must be used inside the respirator.
These instructions MUST be followed each time respirator is worn.
Donning Respirator
NOTE: Twokey factors in effective donning are placing the nose in the nose cup initially to center the respirator
on the face and to tighten the straps twice following steps 4, 5,6, rst to snug the respirator then repeating
steps 4, 5, 6 a second time to secure the facepieceseal. Care must be taken to not over tighten bottom straps
on the rst turn.
1. Fully loosen all six headstraps.
2. Hold the front of the facepiece with one hand and the straps/comfort cradle away from the facepiece with the other
hand, creating an opening for the head. Pull the respirator assembly down over the head and face through the
opening. Place the nose in the nose cup and chin in the chin cup area then press the facepiece rmly and evenly
against the face (Fig. 13).
3. Pull head harness to back of head (Fig. 13).
NOTE: Repeat the sequence of steps 4-6 twice, once to snug the straps and take up slack and a second time to secure
and seal the respirator facepiece to the face.
4. Tighten the bottom straps one at a time. Be careful to tighten both sides equally (Fig.14).
5. Tighten the middle straps one at a time. Be careful to tighten both sides equally.
6. Tighten the top straps one at a time. Be careful to tighten both sides equally.
7. Recheck all straps to ensure that they are tight and evenly tensioned so that the head harness is centered on the
back of your head. Ensure that the straps and tabs lay at against your head.
If possible, have a partner verify that you have donned your respirator properly.Perform a user seal check as described
below.
Initial Selection of Small, Medium or Large Facepieces
More than one facepiece size may need to be donned before you determine the best size for your face.
After donning verify the following.
1. Nothing (e.g. hair,jewelry, etc.) comes between the face and the sealing surface of the respirator.Facial hair or
sideburns may have to be trimmed.
2. Bottom straps and middle straps do not cut into ears.
3. Eyes are looking between center and top 1/3 of the lens.
4. Respirator does not press so tightly against face that eyes are partly closed.
5. Bottom of the mask assembly does not cut into throat.
6. No visible gaps between the face seal and the face.
7. Skin in front of ear is not wrinkled.
8. Nosecup does not obscure vision.
9. Ensure that other safety equipment does not interfere with buckles or t of respirator.
If any of these criteria are not met, it is possible that the respirator may not t you adequately.Selecting a different
size facepiece may provide you with a more adequate t. More than one facepiece size may need to be donned before
you determine the best size for your face. A t test can conrm adequate t.If you have further questions, see your
supervisor.
User Seal Checks
Always check the seal of the respirator on your face before entering a contaminated area according to the
instructions provided below for your specic respirator conguration. The positive pressure seal check is the primary
and preferred method for verication of a good seal for all cartridge and lter congurations. The positive pressure seal
check is the only method for this respirator with Filters 2000 Series.The nega tive pressure user seal check can also be
done for additional verication of a good seal for this respirator with Cartridges 6000 Series and Filters 7093/7093C. Be
careful not to disturb the respirator seal by pressing too forcefully during negative pressure seal checks.
IMPORTANT:If you cannot achieve a proper seal, DO NOT enter the contaminated area. See your supervisor.
Before assigning any respirator to be worn in a contaminated area, a qualitative or quantitative t test MUST
be performed per OSHA Standard 1910.134, CSA Standard Z94.4 or Brazil Respiratory Protection Program of the
Ministry of Labor.
Positive Pressure User Seal Check for all approved congurations and required for
Filters 2000 Series
1. Remove the exhalation valve cover by depressing bottom of cover with thumb and sliding cover up, parallel with
lens.
2. Place the palm of your hand over the exhalation valve and exhale gently (Fig. 15).Care must be taken to ensure a
good seal of the exhalation valve. Todo this, cover the entire face of the blue valve with the base of the palm.
3. If the facepiece bulges slightly and no air leaks are detected between the face and the facepiece, a proper seal has
been obtained.
4. If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to
eliminate leakage and recheck seal.
5. Replace exhalation valve cover by placing open end at top of exhalation valve assembly, guide tabs underneath
valve cover assembly and slide downward until the valve cover snaps in place.
If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to
eliminate the leakage and recheck seal. Care must be taken when performing the positive pressure seal check not to
exhale too hard. The aim is to check the seal,not disturb the seal between the mask and the face.
Negative Pressure User Seal Check with Cartridges 6000 Series
1. Place palms of hands to cover face of cartridge or open area of 3M™ Filter Retainer 501and inhale gently.If you
feel the facepiece collapse slightly and pull closer to your face with no leaks between the face and facepiece, a
proper seal has been obtained (Fig. 16).
2. If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to
eliminate leakage and recheck seal.
Be careful not to disturb the respirator seal by pressing too forcefully during negative pressure seal checks.
NOTE: Use of lter retainer 501 may aid respirator wearer in conducting a negative pressure user seal check.
Negative Pressure User Seal Check with Filters 7093/7093C
1. Using hands squeeze or press lter covers toward facepiece and inhale gently.If you feel the facepiece colla pse
slightly and pull closer to your face with no leaks between the face and facepiece a proper seal has been obtained
(Fig. 17).
2. If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to
eliminate the leakage and recheck seal.
Be careful not to disturb the respirator seal by pressing too forcefully during negative pressure seal checks.
Negative Pressure User Seal Check with Dual Airline
1. Disconnect airline hose from air control valve.
2. With breathing tube still connected to the air control valve inhale gently.If you feel facepiece colla pse slightly and
pull closer to your face with no leaks between the face and facepiece, a proper seal has been obtained.
3. For combination dual airline where cartridges or lters are attached perform user seal check as described above
under the appropriate cartridge or lter that is being used.
4. If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to
eliminate the leakage and recheck seal.
IMPORTANT:If you cannot achieve a proper seal, DO NOT enter the contaminated area. See your supervisor.
Before assigning any respirator to be worn in a contaminated area, a qualitative or quantitative t test MUST be
performed per OSHA Standard 1910.134, or CSA Standard Z94.4.
RESPIRATOR REMOVAL
1. Fully loosen all six head straps by lifting up on buckles.
2. Remove respirator by pulling straps over head.
FIT TESTING
The effectiveness of a respirator will be reduced if it is not tted properly.Therefore, either qualitative or quantitative
t testing must be conducted prior to the respirator being used. Fit testing is a U.S. Occupational Safety and Health
Administration (OSHA), a Canadian CSA and a Brazilian BMOL requirement. Fittesting should be conducted
using the heaviest cartridge, canister,lter or combination that each wearer will use in their work environment.
Respirators should also be t tested while wearing any personal protective equipment (PPE) the wearer may use in their
work environment that may affect the t of the respirator (e.g. hoods, hardhats,hearing protectors, etc.). For further
information concerning t testing, contact 3M PSD TechnicalService.
Quantitative Fit Testing
Quantitative Fit Testing(QNFT) can be conducted using a 3M™ Fit Test Adapter 601 and P100 lters such as the 3M™
Particulate Filters 2091 or 7093.
Qualitative Fit Testing
Qualitative Fit Testing(QLFT) with the 3M™ Qualitative Fit Test Apparatus FT-10or FT-30 can be conducted using any of
the NIOSH approved particulate lters.
Entering and Exiting a Contaminated Area
• Airborne contaminants which can be dangerous to your health include those that are so small you may not be able
to see or smell them.
• Always conduct a user seal check before entering a contaminated area.
• Leave the contaminated area immediately if any of the following conditions occur:
•
Any part of the respira tor becomes damaged.
•
Breathing becomes difcult.
•
Your feel dizzy or your vision is impaired.
•
You taste or smell contaminants.
•
Your face, eyes, nose or mouth become(s) irritated.
•
You suspect that the concentrations of contaminants may have reached levels at which this respirator may no
longer provide adequate protection.
• Do not wear this respirator in areas where:
•
Atmospheres are oxygen decient.
•
Contaminant concentrations are unknown.
•
Contaminant concentrations are Immediately Dangerous to Life or Health (IDLH).
•
Contaminant concentrations exceed the Maximum Use Concentration (MUC) determined using the Assigned
Protection Factor (APF) for the specic respirator system or the APF mandated by specic government standards,
whichever is lower.
INSPECTION, CLEANING, AND STORAGE
WWARNING
Failure to follow these instructions may reduce respirator performance, expose you to contaminants
above the OEL, and may result in sickness or death.
• Do not clean respirator with solvents. Cleaning with solvents may degrade some respirator
components and reduce respirator effectiveness.
• Inspect all respirator components before each use to ensure proper operating condition.
Inspection Procedure
This respirator must be inspected before each use to ensure that it is in good operating condition. Any damaged or
defective parts must be replaced before use. Do not enter a contaminated area with damaged or defective parts.The
following inspection procedure is recommended.
1. Check facepiece for cracks, tears and dirt. Be certain facepiece,especially faceseal area, is not distorted.
2. Examine inhalation valves for signs of distortion, cracking or tearing.
3. Make sure that head straps are intact and have good elasticity.
4. Examine all plastic parts for signs of cracking or fatiguing. Ensure bayonet gaskets are in good condition.
5. Remove exhalation valve cover and examine exhalation valve and valve seat for signs of dirt, distortion, cracking or
tearing. Replace exhalation valve cover.
6. Inspect lens for any damage that may impair respirator performance or vision.
Cleaning and Storage
Cleaning is recommended after each use.
1. Remove cartridges, lters and/or breathing tubes, and nose cup.The exhalation valve cover, exhalation valve
assembly,speaking diaphra gm,bayonet assembly, lens and faceseal can also be disassembled if necessary.
2. Clean facepiece (excluding lters and cartridges), by immersing in warm cleaning solution,water temperature not to
exceed 120°F (49°C), and scrub with soft brush until clean.Add neutral detergent if necessary. Do not use cleaners
containing lanolin or other oils.
3. Disinfect facepiece by soaking in a solution of quaternary ammonia disinfectant or sodium hypochloride (1oz. [30
mL] household bleach in 2 gallons [7.5 L] of water), or other disinfectant.
4. Rinse in fresh, warm water and air dry in non-contaminated atmosphere. Do not replace nose cup until facepiece is
completely dry.
5. Respirator components must be inspected prior to each use. A respirator with any damaged or deteriorated
components should be repaired or discarded.
6. The cleaned respirator should be stored away from contaminated areas when not in use.
SPECIFICATIONS
Contact 3M TechnicalService for technical specications (e.g. weight, materials of construction, etc). This product
contains no components made from natural rubber latex.
Cartridge and Filter Selection and Approvals
Before using any of these products, the user must read the specic Use For,Use Limitations and Warning information
in the User Instructions and product documentation or call 3M PSD TechnicalService. Do not exceed maximum use
concentrations established by local regulatory agencies.
NIOSH Approvals
3M™ 6000 Series Cartridges
6001
6001i
6002
6003
6004
6005
6006
6009S
60921
60921i
60922
60923
60924
60925
60926
60928**
60929S
Certain OrganicVapors X X X X X X X X X X X X
Chlorine X X X X X X X X
Hydrogen Chloride X X X X X X X
Sulfur Dioxide X X X X X X X X X
Chlorine Dioxide X X X X
Hydrogen Sulde X X X X X X X
Hydrogen Fluoride X X X X X
Formaldehyde X X X X
Ammonia X X X X
Methylamine X X X X
Mercury Vapor X X
P100 Particulate Filter X X XXXXXXX
** 3M Recommended for use against methylbromide or radioiodine up to 5ppm with daily cartridge replacement.
NOTE: Not NIOSH approved for use against methylbromide or radioiodine.
NIOSH Approvals
3M™ Filters
2071
2078**
2076 HF
2091
2096
2097**
2291
2296
2297**
5N11
5P71
7093
7093C
5935BR
P100 XXXXXX XX
P95 X X X X
N95 X X
HF X X
Nuisance level relief*
Acid gases X X X X X
Organic Vapors X X X X
* 3M recommended for relief against nuisance levels of acid gas or organic vapors. Nuisance level refers to
concentrations not exceeding OSHA PEL or applicable exposure limits, whichever is lower.Do not use for respiratory
protection against acid gas/organic vapors.
** 3M recommended for ozone protection up to 10 times the OSHA PEL or applicable government occupational exposure
limits, whichever is lower.
NOTE: Not NIOSH approved for use against ozone.
In Brazil, the 5935BR lter is approved as a NIOSH N95 lter and a BMOL P3 lter.
3M™ Filter Adapters and Retainers
Number Description
501 Filter Retainer for use with Cartridge 6000 Series and Filters 5N11 and 5P71
502 Filter Adapter for use with Cartridge 6000 Series and Filters 2000 and 7093/7093C
603 Filter Adapter for use with Filters 5N11 and 5P71
In Brazil, the 3M™ Filter 5935BR can be used with the FilterAdaptor 603 and the Filter Retainer 501 on the 3M™ Full
Facepiece, FF-400 Series.
Service Life of Chemical Cartridges and Particulate Filters
CAUTION
Failure to properly dispose of spent cartridges, lters,or respirators contamina ted by hazardous materials
can result in personal exposures as well as environmental harm. Handling, transportation and disposal of spent
cartridges, lters, or respirators must comply with all applicable federal,state, provincial, and local laws and
regulations.
3M™ Chemical Cartridges 6000 Series must be used before the expiration date on cartridge packaging. The useful
service life of these cartridges will depend upon activity of wearer (breathing rate), specic type, volatility and
concentration of contaminants and environmental conditions such as humidity,pressure, and temperature. Cartridges
must be replaced in accordance with an end of service life indicator (ESLI), established change schedule, regulations or
earlier if smell, taste or irritation from contaminants is detected.
Particulate lters must be replaced if they become damaged, soiled or if increased breathing resistance occurs. N-series
lters should not be used in environments containing oils. R-series lters may be limited to 8 hours of continuous
or intermittent use if oil aerosols are present. In environments containing only oil aerosols, P-series lters should be
replaced after 40 hours of use or 30 days, whichever is rst.
REPLACEMENT PARTS INSTRUCTIONS
3M™ Ultimate FX Full Facepiece Assembly FF-400
The facepiece assembly consists of the head harness assembly,nose cup assembly, speaking diaphragm assembly,
exhalation valve assembly,lens assembly, faceseal (small, medium or large), frame assembly (frame, nut and screw),
bayonet assemblies and exhalation valve cover.To disassemble lens assembly from faceseal, remove the Phillips screw
from frame, pull the frame away from the faceseal and remove faceseal from lens assembly.
Valve Cover Replacement
1. Remove valve cover by depressing bottom of cover with thumb and sliding cover up, parallel with lens (Fig.18).
2. Replace valve cover by placing open end at top of exhalation valve assembly, guide tabs underneath valve cover
assembly and slide downward until the valve cover snaps in place.
Exhalation Valve Assembly Replacement
1. Remove valve cover by depressing bottom of cover with thumb and sliding cover up, parallel with lens (Fig.18).
2. Remove exhalation valve assembly by turning counter clockwise 1/4 turn (Fig. 19).
3. Replace exhalation valve assembly by aligning lugs with exhalation valve assembly opening in lens and turning
clockwise 1/4 turn until rm stop.
4. Replace valve cover assembly.
Exhalation Valve Replacement
1. Remove valve cover by depressing bottom of cover with thumb and sliding cover up, parallel with lens (Fig.18).
2. Remove exhalation valve assembly by turning counter clockwise 1/4 turn (Fig. 19).
3. Grasp valve and pull each valve stem out from valve seat.
4. Inspect valve seat making certain it is clean and in good condition.
5. Place new exhalation valve replacement over the exhalation port by inserting stems and pulling through from the
opposite side until they are both snapped in place.
6. Replace exhalation valve assembly.
7. Replace valve cover.
NOTE: Conduct a negative pressure user seal check to ensure exhalation valve is functioning properly.
Nose Cup Assembly Replacement
The nose cup assembly consists of a nose cup and inhalation valves. It is designed to install directly to the lens and
comfortably t over the respirator wearer’s mouth and nose to aid in purging exhaled breath and prevent lens fogging.
1. Remove the nose cup assembly by grasping the nose cup below the inhalation valve and gently pulling up and away
from lens assembly (Fig. 20).
2. To replace,position nose cup assembly onto lens assembly by aligning hard plastic ring on nose cup with lens
assembly and pressing rmly on center tabs until bottom nose cup tabs snap in place (Fig. 21).
3. Press down on top of nose cup ring until tabs snap in place.
Speaking Diaphragm Assembly Replacement
1. Remove the nose cup assembly by grasping the nose cup below the inhalation valve and gently pulling up and away
from lens assembly (Fig. 20).
2. Remove valve cover by depressing bottom of cover with thumb and sliding cover up, parallel with lens (Fig.18).
3. Remove exhalation valve assembly by turning counter clockwise 1/4 turn.
4. Remove speaking diaphragm assembly by turning counter clockwise 1/4 turn (Fig. 22).
5. Replace speaking diaphragm assembly by aligning speaking diaphragm lugs with speaking diaphragm opening in
lens assembly.
6. Turn clockwise1/4 turn until rm stop.
7. Replace exhalation valve assembly.
8. Replace valve cover assembly.
9. Replace nose cup assembly (Fig. 21).
Bayonet Assembly Replacement
The bayonet assembly consists of the bayonet ring, bayonet, and inhalation gasket.
1. Remove the nose cup assembly by grasping the nose cup below the inhalation valve and gently pulling up and away
from lens assembly (Fig. 20).
2. Remove bayonet ring by rotating counter clockwise 1/4 turn (Fig. 23).
3. Remove bayonet from lens assembly (Fig. 24).
4. Align key on new bayonet with slot on lens assembly and hold rmly in place.
5. Align lugs on ring with slots on bayonets and rotate clockwise 1/4 turn until rm stop.
6. Replace nose cup assembly (Fig. 21).
Inhalation Valve Replacement
Inhalation valves are located on bayonet assemblies at the facepiece inhalation ports and inside the nose cup inhalation
ports. These valves should be inspected before each respirator use and replaced whenever valves become damaged or
lost.
1. Remove existing valve(s) by grasping valve and pulling valve stem out from valve seat.
2. Install new valve(s) onto valve seat(s) by pushing through valve stem seat(s). Be certain valve stem(s) is fully
engaged through valve seat(s), lays at, and moves freely (spins).
Head Harness Assembly Replacement
1. Remove existing head harness by unsnapping each buckle from the buttons (Fig. 25).
2. Pull the end tabs of the head harness, at an angle, out through the buckles.Note the orientation of the head harness
tabs and buckles for re-assembly.
3. Place the head harness down on a at surface with the 3M logo facing up (Fig. 26).
4. Thread the end tabs of the head harness through the buckles and pull each through until the end tab is
completely through the buckle.
5. Place the facepiece lens down on a at surface and lay the new head harness and buckle assembly over the
facepiece. The head harness should be assembled with the 3M logo facing up.
6. Snap each buckle into corresponding button, ensuring that straps are not twisted.
Lens Frame Assembly Replacement
The lens frame assembly consists of a lens frame, nut, and screw.
1. Remove the Phillips screw from frame. Pull the frame away from the faceseal (Fig.27).
2. Position new frame, aligning marks top and bottom.Install and securely tighten screw. Make certain alignment
marks are properly aligned top and bottom with all components (Fig. 28).
Lens Assembly Replacement
The lens assembly consists of a hard-coated polycarbonate lens.
1. Remove the nose cup assembly by grasping the nose cup below the inhalation valve and gently pulling up and away
from lens assembly (Fig. 20).
2. Remove the valve cover by depressing bottom of cover with thumb and sliding cover up, parallel with lens (Fig.18).
3. Remove exhalation valve assembly by turning counter-clockwise 1/4 turn and withdrawing from lens center port
(Fig. 19).
4. Remove speaking diaphragm by turning counter clockwise 1/4 turn (Fig. 22).
5. Remove bayonet assemblies by rotating bayonet rings counter clockwise 1/4 turn (Fig. 23) and removing bayonets
from the lens assembly (Fig. 24).
6. Remove the Phillips screw from frame. Pull the frame away from the faceseal (Fig.27).
7. Remove faceseal from lens.
8. Place new lens and faceseal together aligning marks at top and bottom. Position frame, again aligning marks top and
bottom. Install and securely tighten screw.Make certain alignment marks are properly aligned top and bottom with all
components (Fig.28).
9. Install speaking diaphragm.
10. Install exhalation valve assembly.
11. Replace exhalation valve cover.
12. Replace bayonet assemblies.
13. Replace nose cup assembly (Fig. 21).
3M™ Ultimate FX Full Facepiece FF-400 Replacement Parts and Accessories
Number Description
FF-401 Small
FF-402 Medium
FF-403 Large
Number Description
FF-400-09
FF-400-10
FF-400-08
FF-400-07 FF-400-13
7582
FF-400-03
FF-400-11
FF-400-05
FF-400-01
FF-400-06
FF-400-04
FF-400-02
7583
3
FF-400-01 Head Harness Buckle
FF-400-02 Head Harness Button
FF-400-03 Lens Assembly
FF-400-04 Head Harness
FF-400-05 FrameAssembly w/ Screw
FF-400-06 Comfort Cradle
FF-400-07 Exhalation Valve Assembly
FF-400-08 Bayonet Assembly Inhalation Valve
FF-400-09 Exhalation Valve Cover (Standard)
FF-400-10 Exhalation Valve Cover (Solid)
FF-400-11 Nose Cup Assembly
FF-400-13 Speaking Diaphragm Assembly
FF-400-20 Spectacle Kit
7582 Inhalation Valve
7583 3M™ Cool Flow™ Exhalation Valve
Number Description
FF-400-15 Lens Cover
FF-400-17 Semi-Permanent Lens Cover
504 Respirator Cleaning Wipes
601 Quantitative Fit TestAda pter
For Compliance in Brazil NOTE:
1. In Brazil, according to the Respiratory Protection Program of the Ministry of Labor,do not use when
concentrations of contaminants are greater than 100 times the permissible exposure limit in air-purifying mode.
2. Do not use in decient or enriched oxygen atmospheres.
3. Storage, Transportationand Care: store in a clean and dry place and away from contaminants and extreme
temperature and humidity.
4. The components of this respirator are made of materials which are not expected to cause adverse health effects.
5. It is necessary to have special care to use this product in explosives atmospheres.
6. In Brazil do not use powered air-purifying respirators if airow is less than 120 lpm for tight tting facepieces or
170 lpm for hoods and/or helmets.
Product Manufacturing Date
The parts of the product show markings that bring information of manufacturing date, and its reading is described as
in the example below:
Date Code = 12th month 1999 (12/99)
12
10
11 1
2
3
4
5
6
7
8
999
Pour tout renseignement supplémentaire sur cette norme, communiquer avec l’OSHA à l’adresse www.OSHA.gov.
Consulter un hygiéniste industriel ou appeler le Service technique de 3M pour toute question concernant l’application de
ces produits aux exigences de votre travail.
Tableau 1 : Sections principales de la norme 29 CFR 1910.134 de l’OSHA
Section Description
A Pratique admissible
B Dénitions
C Appareils de protection respiratoire
D Sélection des respirateurs
E Évaluations médicales
F Essai d’ajustement
G Utilisation des respirateurs
H Maintenance et entretien des respirateurs
I Qualité de l’air respirable et utilisation
J Identication des cartouches, ltres et contenants
K Formation et informations
L Évaluation du programme
M Tenue des dossiers
Facteurs de protection caractéristiques
Tableau2 : Facteursde protection caractéristiques
Type de respirateur Facteur de protection assigné
Respirateur à épuration d’air à pression négative avec masque complet 10/501
Respirateur à adduction d’air à débit continu avec masque complet 1000
1L’utilisateurdu respira teur doit subir un essai d’ajustement réalisé à l’aide d’une méthode d’essai d’ajustement
quantitatif an d’obtenir un facteur de protection assigné supérieur à 10 lorsqu’utilisé comme respirateur d’épuration
d’air à pression négative.
Au Brésil, conformément au programme de protection respiratoire du ministère du Travail,ne pas utiliser de
respirateur à masque complet lorsque les concentrations de contaminants sont supérieures à 100 fois la limite
d’exposition admissible en mode d’épuration d’air.
DIRECTIVES D’OPÉRATION
Déballage
Inspecter le contenu de l’emballage pour vérier s’il a été endommagé pendant l’expédition et s’assurer que tous les
composants sont présents (consulter la Fig. 27).Le produit doit être inspecté avant chaque utilisa tion conformément aux
procédures décrites dans la section Inspection de ces directives d’utilisation.
Assemblage
Cartouche 3MMC de série 6000, ltre 7093 et ensemble cartouche/ltre 7093C 3MMC
(Fig. 1, 2)
1. Aligner l’encoche de la cartouche ou du ltre avec la patte rigide du raccord du dispositif de verrouillage du masque
et les enclencher en poussant.
2. Tourner le ltre dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit bien inséré et qu’il arrête de tourner
(environ 1/4 de tour).
3. Répéter avec le second ltre ou la seconde cartouche.
Filtre 3MMC de série 2000 (Fig. 3)
1. Aligner l’ouverture du ltre avec le dispositif de xation de ltre situé sur le masque et les enclencher en poussant.
2. Faire tourner le ltre dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit immobilisé et ne puisse tourner
davantage.
3. Suivre les mêmes directives pour le second ltre.
Montage des ltres5N11 et 5P71 3MMC
1. Placer le ltre dans le dispositif de retenue501 3MMC, côté imprimé face à la cartouche.
2. Enfoncer la cartouche dans le dispositif de retenue de ltre. S’assurer qu’elle est parfaitement insérée dans le
dispositif de retenue. Lorsqu’il est parfaitement inséré, le ltre couvre entièrement la surface de la cartouche
(Fig.4).
3. Pour replacer le ltre, retirer le dispositif de retenue en soulevant la languette.
Au Brésil, le ltre 5935BR 3MMC peut être utilisé sur le dispositif de retenu 501 3MMC sur le masque complet 3MMC de
série FF-400.
Montage de l’adaptateur 502 3MMC
1. Aligner l’adaptateur sur la cartouche. Enclencher l’encoche avant dans la cartouche en comprimant ensemble
l’avant de la cartouche et l’adaptateur.Pour ce faire, placer les pouces sur la partie supérieure de l’adaptateur et les
doigts le long de la partie inférieure de la cartouche (Fig. 5).
2. Enfoncer l’encoche arrière de la même façon, en plaçant les pouces et les doigts de la même manière. Un déclicse
fait entendre lorsque chaque languette est enclenchée (Fig. 6).
3. Insérer le ltre dans le dispositif de retenue de ltre de manière qu’il soit en contact uniforme avec le joint
d’étanchéité. Faire tourner le ltre de un quart de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit
bien inséré et qu’il ne puisse tourner davantage. Suivre les mêmes directives pour le second ltre.
REMARQUE IMPORTANTE : L’ensemble adaptateur 502 3MMC, une fois installé sur une cartouche 3MMC
de série6000, ne doit pas être enlevé ni réutilisé. Le retirer ou le réutiliser peut entraîner des fuites,une
surexposition, des problèmes de santé ou la mort.
Ensemble d’adaptateur et de xation de ltre 603 3MMC (pour ltres 5N11 et 5P71 3MMC)
1. Aligner l’encoche sur le bord de l’adaptateur 603 avec la marque du masque comme l’indique l’illustration (Fig. 7).
2. Tourner l’adaptateur d’un quart de tour dans le sens des aiguilles d’une montre.Pour retirer l’adaptateur, tourner
d’un quart de tour dans le sens contraire des aiguilles d’une montre (Fig. 8).
3. Placer le ltre dans le dispositif de retenue 501 en s’assurant que le côté imprimé soit face à l’adaptateur 603. Les
enclencher ensemble et s’assurer que le joint du ltre est exempt de plis ou de vides (Fig. 9).
Au Brésil, le ltre 5935BR 3MMC peut être utilisé avec l’adaptateur de ltre 603 et le dispositif de retenue de ltre 501
sur le masque complet 3MMC de série FF-400.
Montage du respirateur à deux arrivées d’air 3MMC
L’utilisateurdoit suivre les directives d’utilisa tion fournies avec les respirateurs à deux arrivées d’air 3MMC.
Montage des tuyaux de respiration à deux arrivées d’air
1. Tenir le masque,logo 3M face à soi. Aligner les deux extrémités du tuyau de respiration avec les deux supports à
baïonnette situés sur le masque (Fig. 10).Pour les tuyaux de respiration SA-1500 ou SA-1600 3MMC, s’assurer que
le logo 3M qui se trouve sur le tuyau de respiration et sur le masque soient tous deux face à soi. Pour les tuyaux
de respiration SA-2500 et SA-2600 3MMC s’assurer que le logo 3M situé sur le tuyau de respiration soit opposé au
logo 3M situé sur le masque.
2. Tourner d’un quart de tour les deux extrémités du tuyau de respiration dans le sens des aiguilles d’une montre
jusqu’à ce qu’elles s’enclenchent fermement dans les raccords de verrouillage et ne puissent plus tourner (Fig. 11
et 12). Ne pas trop tourner,car cela risque d’endommager le dispositif de verrouillage. Tuyaux de respiration SA-
1500/SA-2500 illustrés.
3. Relier le tuyau d’air comprimé aux dispositifs de régulation d’air homologués, en se conformant aux pressions
énoncées dans les directives d’utilisation des systèmes à adduction d’air à deux arrivées d’air.
Montage des tuyaux de respiration combinés à deux arrivées d’air 3MMC avec
cartouches et/ou ltres
Les tuyaux de respiration à deux arrivées d’airSA-1600 (monté à l’avant) et SA-2600 (monté à l’arrière) 3MMC
permettent l’utilisation de certaines cartouches 3MMC de série6000 et de certains ltres 3MMC de série2000
homologués par le NIOSH. Pour obtenir la liste des cartouches et des ltres homologués,consulter l’étiquette
d’homologation du NIOSH comprise dans les trousses d’adaptateur à deux arrivées d’air 3MMC.
1. Relier le tuyau de respiration SA-1600 ou SA-2600 au masque, conformément aux directives énoncées
précédemment. Ce sont les mêmes directives que pour les modèles SA-1500 et SA-2500.
2. Choisir les cartouches et/ou les ltres convenant aux besoins en matière de protection respiratoire et les xer aux
dispositifs de verrouillage externes du tuyau de respirationSA-1600 ou SA-2600.
3. Porter le masque selon les directives indiquées à la section Mise en place du respirateur.
4. Une fois le respirateur correctement ajusté, effectuer les vérications de l’ajustement par pression positive et
négative avant chaque utilisation, conformément aux directives indiquées à la section Vérication de l’ajustement.
Si l’on ne peut obtenir un ajustement parfaitement étanche, ne pas pénétrer dans la zone contaminée.Consulter
son superviseur.
Avant d’effectuer le montage des ltres et cartouches 3MMC sur les tuyaux de respiration combinés à deux arrivées d’air
3MMC, retirer le masque et les soupapes d’inhalation.
REMARQUE IMPORTANTE : Replacer les soupapes d’inhalation dans le masque avant chaque utilisation si on utilise le
masque en mode d’épuration d’air (sans tuyau de respirationSA-1600 ou SA-2600).
Utilisation des tuyaux de respiration combinés à deux arrivées d’air 3MMC sans
cartouches ni ltres
Pour utiliser les tuyaux de respiration à deux arrivées d’air SA-1600 et SA-2600 3MMC sans les cartouches ou les ltres,
xer un capuchon à baïonnette6880 3MMC à chacun des supports du dispositif extérieurs sur le tuyau de respiration.
Lorsque le masque est utilisé comme respirateur à adduction d’air à débit continu de typeC, son facteur de protection
caractéristique est de 1000fois la limite d’exposition admissible, la limite d’exposition professionnelle ou la valeur limite
d’exposition prescrite pour les respirateurs à masque complet.
DIRECTIVES D’AJUSTEMENT
WMISE EN GARDE
Tout manquement à ces directives peut réduire le rendement du respirateur,vous surexposer à des
contaminants au-dessus de la limite d’exposition permise en milieu de travail et peut causer des
problèmes de santé ou la mort.
• Pour aider à maintenir une bonne étanchéité entre le visage et la membrane d’étanchéité
faciale, la membrane d’étanchéité faciale doit être exempte de toute obstruction en tout
temps. Ne pas utiliser si l’on porte la barbe ou des poils susceptibles d’empêcher un contact
direct entre le visage et la membrane d’étanchéité faciale. Ne pas utiliser avec des lunettes
de correction de la vue. Si l’on doit porter des lunettes, utiliser la trousse pour lunettes 3MMC à
l’intérieur du respirateur.
On DOIT suivre ces directives chaque fois que l’on utilise le respirateur.
Mise en place du respirateur
REMARQUE : Deux facteurs sont essentiels pour la mise en place du respirateur.Ils consistent à placer, au
début, le nez dans la coquille nasale pour centrer le respirateur sur le visage et de serrer les courroies deux
fois en suivant les étapes 4, 5 et 6,en premier pour ajuste le respirateur, puis de répéter les étapes 4, 5 et 6 une
seconde fois pour sécuriser la membrane d’étanchéité faciale. Il fautfaire attention de ne pas trop serrer les
courroies inférieures la première fois.
1. Desserrer complètement les six courroies de tête.
2. Tenir l’avant du masque avec une main et les courroies éloignées du masque avec l’autre main an de créer une
ouverture pour la tête. Pousser l’ensemble respirateur vers le bas au-dessus de la tête et du visage, à travers
l’ouverture. Placer le nez dans la coquille nasale et le menton dans la mentonnière puis appuyer le masque de
façon ferme et uniforme contre le visage (Fig. 13).
3. Tirer le harnais à l’arrière de la tête (Fig. 13).
REMARQUE : Répéter les étapes 4 à 6 deux fois, une fois pour serrer les courroies et éliminer le jeu et une deuxième
fois pour sécuriser et sceller le masque du respirateur sur le visage.
4. Serrer les courroies inférieures du respirateur,une à la fois. S’assurer de serrer les deux côtés de façon égale (Fig.
14).
5. Serrer les courroies du milieu du respirateur,une à la fois. S’assurer de serrer les deux côtés de façon égale.
6. Serrer les courroies supérieures du respirateur,une à la fois. S’assurer de serrer les deux côtés de façon égale.
7. Vérier à nouveau toutes les courroies pour s’assurer qu’elles sont bien serrées et qu’elles ont la même tension
de façon à ce que le harnais de tête soit centré au dos de la tête. S’assurer que les courroies et les languettes sont
disposées à plat sur la tête.
Si possible, demander à un collègue de vérier si vous avez ajusté adéquatement votre respirateur.Effectuer une
vérication de l’ajustement comme décrit ci-dessous.
Sélection initiale du masque – petit, moyen ou grand
Essayer plus d’une taille de masque avant de déterminer celui qui est le plus confortable sur le visage.
Après la mise en place, procéder aux vérications ci-dessous.
1. Rien (p. ex., pilosité,bijoux) ne doit s’interposer entre la surface de scellement du masque et le visage. Il est
possible qu’on doive tailler la barbe ou les favoris.
2. Les courroies inférieures et intermédiaires ne doivent pas passer par-dessus les oreilles.
3. Les yeux doivent être situés entre le centre et le tiers supérieur des lentilles.
4. Le respirateur ne doit pas être serré au point d’empêcher d’ouvrir complètement les yeux.
5. Le bas de l’ensemble masque ne doit pas trop serrer la gorge.
6. Aucun espace ne doit être visible entre la membrane d’étanchéité faciale et le visage.
7. La peau devant l’oreille ne doit pas plisser.
8. La coquille nasale ne doit pas nuire pas à la vision.
9. S’assurer qu’aucun autre équipement de protection n’interfère avec les boucles ou l’ajustement du respirateur.
Tout manquement à ces critères signie peut-être que le respirateur n’est pas adéquatement ajusté.Il est possible
qu’une autre taille de masque soit plus adéquate. Essayer plus d’une taille de masque avant de déterminer celui qui
est le plus confortable sur le visage. Un essai d’ajustement peut conrmer que l’ajustement est adéquat. Pour toute
question, consulter son superviseur.
Vérication de l’ajustement par l’utilisateur
Toujours vérier l’ajustement du respirateur sur son visage avantd’entrer dans une zone contaminée
conformément aux directives fournies ci-dessus pour la conguration spécique à son respirateur.La vérica tion de
l’ajustement par pression positive est la méthode à privilégier pour la vérication d’un bon ajustement pour toutes les
congurations de ltre et cartouche. La vérication de l’ajustement par pression positive est la seule méthode pour ce
respirateur avec les ltres de la série 2000. La vérication de l’ajustement par pression négative peut être également
être effectuée pour vérier une fois de plus le bon ajustement de ce respirateur avec les cartouches de série 6000 et
les ltres 7093/7093C. Faire attention de ne pas modier l’ajustement du respirateur en appuyant trop fort pendant les
vérications d’ajustement par pression négative.
REMARQUE IMPORTANTE : Si l’on ne peut obtenir un ajustement parfaitementétanche, NE PAS pénétrer dans la
zone contaminée. Consulter son superviseur.Effectuer un essai d’ajustement quantitatif ou qualitatif avant de
choisir quel respirateur porter dans une zone contaminée, conformément à la norme 1910.134 de l’OSHA, à la
norme Z94.4 de la CSA ou au programme de protection respiratoire du ministère du Travailau Brésil.
Vérication de l’ajustement de l’utilisateur par pression positive pour toutes les
congurations approuvées et requise pour les ltres de série 2000
1. Retirer le couvercle de la soupape d’exhalation en appuyant sur le bas du couvercle avec le pouce et en le faisant
glisser,parallèlement avec la lentille.
2. Placer la paume de la main sur la soupape d’exhalation et expirer doucement (Fig. 15). Prendre bien soin de
s’assurer du bon ajustement de la soupape d’exhalation. Pour ce faire, la face complète de la soupape bleue avec la
base de la paume.
3. Si le masque gone légèrement et que l’on ne détecte aucune fuite d’air entre le visage et le masque, l’ajustement
est bon.
4. Si l’on détecte une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies an
d’éliminer les fuites et vérier de nouveau l’ajustement.
5. Replacer le couvercle de la soupape d’exhalation en plaçant l’extrémité ouverte au haut de l’ensemble de soupape
d’exhalation, en orientant les languettes sous l’ensemble de soupape d’exhalation et en glissant vers le bas jusqu’à
ce que le couvercle de la soupape s’enclenche en place.
Si l’on détecte une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies an d’éliminer
les fuites, puis vérier de nouveau l’ajustement. Faireattention de ne pas exhaler trop fort lorsqu'on effectue la
vérication d'ajustement par pression positive. L'objectif est de vérier l'ajustement sans modier l'ajustement entre le
masque et le visage.
Vérication de l’ajustement par pression négative avec les cartouches de série6000
1. Placer les paumes de la main sur la surface de la cartouche ou sur la région ouverte du dispositif de retenue de
ltre501 3MMC et inhaler doucement. Si le masque s’affaisse légèrement, qu’il se resserre sur le visage et que l’on
ne détecte aucune fuite d’air entre le visage et le masque, l’ajustement est bon (Fig.16).
2. Si l’on détecte une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies an
d’éliminer les fuites et vérier de nouveau l’ajustement.
Faire attention de ne pas modier l’ajustement du respirateur en appuyant trop fort pendant les vérications
d’ajustement par pression négative.
REMARQUE : L’utilisationdu dispositif de retenue de ltre501 3MMC peut faciliter l’exécution de l’essai
d’ajustement par pression négative.
Vérication de l’ajustement par pression négative avec les ltres7093/7093C
1. Appuyer ou exercer une pression avec les mains sur les couvercles de ltre en direction du masque et inhaler
doucement. Si le masque s’affaisse légèrement, qu’il se resserre sur le visage et que l’on ne détecte aucune fuite
d’air entre le visage et le masque, l’ajustement est bon (Fig.17).
2. Si l’on détecte une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies an
d’éliminer les fuites, puis vérier de nouveau l’ajustement.
Faire attention de ne pas modier l’ajustement du respirateur en appuyant trop fort pendant les vérications
d’ajustement par pression négative.
Vérication de l’ajustement par pression négative pour les respirateurs à deux
arrivées d’air
1. Débrancher le tuyau d’air comprimé de la soupape de régulation d’air.
2. Avec le tuyau de respiration toujours raccordé à la soupape de régulation d’air, inhaler doucement.Si le masque
s’affaisse légèrement, qu’il se resserre sur le visage et que l’on ne détecte aucune fuite d’air entre le visage et le
masque, l’ajustement est bon.
3. Pour les systèmes combinés à deux arrivées d’air munis de cartouches ou de ltres, effectuer une vérication de
l’ajustement conformément aux directives ci-dessus en fonction de la cartouche ou du ltre approprié utilisé.
4. Si l’on détecte une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies an
d’éliminer les fuites, puis vérier de nouveau l’ajustement.
REMARQUE IMPORTANTE : Si l’on ne peut obtenir un ajustement parfaitementétanche, NE PAS pénétrer dans
la zone contaminée. Consulter son superviseur.Avant de porter un respirateur dans une zone contaminée, on
DOIT procéder à un essai d’ajustement qualitatif ou quantitatif conformément à la norme 1910.134 de l’OSHA ou
Z94.4 de la CSA.
RETRAIT DU RESPIRATEUR
1. Desserrer complètement les six courroies de tête en tirant vers le haut sur les boucles.
2. Retirer le respirateur en faisant passer les courroies par-dessus la tête.
ESSAI D’AJUSTEMENT
Un mauvais ajustement du respirateur en diminue l’efcacité. C’est pourquoi on doit effectuer un essai d’ajustement
quantitatif ou qualitatif avant d’utiliser le respirateur. L’essai d’ajustement est une exigence de l’Occupational
Safety and Health Administration (OSHA) aux États-Unis, de la CSA au Canada et du ministère du Travaildu
Brésil. Procéder aux essais d’ajustement avec les cartouches, les boîtiers ltrants, les ltres ou les composants les plus
lourds que portera l’utilisateur dans son milieu de travail. Les respirateurs doivent également être soumis à un essai
d’ajustement avec le matériel de protection individuelle que l’on prévoit porter dans son milieu de travail et qui pourrait
affecter l’ajustement du respirateur (p. ex., cagoules,casques durs, produits de protection de l’ouïe, etc.) Pour obtenir de
plus amples renseignements au sujet des essais d’ajustement, communiquer avec le Service technique de la Division
des produits de protection individuelle de 3M.
Essai d’ajustement quantitatif
On peut faire l’essai d’ajustement quantitatif à l’aide d’un adaptateur pour essai d’ajustement 601 3MMC et de ltres
P100 comme les ltres 2091 ou 7093 3MMC contre les particules.
Essai d’ajustement qualitatif
On peut réaliser l’essai d’ajustement qualitatif à l’aide des appareils d’essai d’ajustement qualitatif FT-10 ou FT-30
3MMCet de tout ltre contre les particules homologué par le NIOSH.
Entrer dans une zone contaminée et en sortir
• Les contaminants en suspension dans l’air qui peuvent être dangereux pour la santé englobent ceux qui sont
tellement petit que vous pourriez ne pas être en mesure de les voir ou de les sentir.
• Toujours effectuer un essai d’ajustement avant d’entrer dans une zone contaminée.
• Quitter immédiatement la zone contaminée si l’une ou l’autre des conditions ci-dessous survient :
•
Une partie du respirateur est endomma gée.
•
La respiration devient difcile.
•
On éprouve des étourdissements ou des problèmes de vision.
•
On décèle un goût ou une odeur de contaminants.
•
On ressent une irritation au visa ge,aux yeux, au nez ou à la bouche.
•
On pense que la concentration des contaminants a atteint un niveau tel que le respirateur ne fournit plus une
protection adéquate.
• Ne pas porter ce respirateur en présence des conditions ci-dessous :
•
Atmosphères décientes en oxygène.
•
Atmosphères où les concentrations des contaminants sont inconnues.
•
Atmosphères où les concentrations des contaminants présentent un danger immédia t pour la vie ou la santé
(DIVS).
•
Les concentrations de contaminants qui dépassent la concentra tion maximale d’utilisation,telle que déterminée
en utilisant le facteur de protection caractéristique du système de protection respiratoire ou le facteur de
protection caractéristique exigé par les normes spéciques du gouvernement, selon la valeur la moins élevée.
INSPECTION, NETTOYAGE ET ENTREPOSAGE
WMISE EN GARDE
Tout manquement à ces directives peut réduire le rendement du respirateur,vous surexposer à des
contaminants au-dessus de la limite d’exposition permise en milieu de travail et peut causer des
problèmes de santé ou la mort.
• Ne pas nettoyer le respirateur à l’aide de solvants. Le nettoyage du respirateur avec des
solvants peut endommager certains de ses composants et en réduire l’efcacité.
• Inspecter tous les composants du respirateur avant chaque utilisation an de s’assurer qu’il est
en bon état de fonctionnement.
Méthode d’inspection
Inspecter ce respirateur avant chaque utilisation an de s’assurer qu’il est en bon état de fonctionnement. Remplacer
toute pièce endommagée ou défectueuse avant l’utilisation. Ne pas pénétrer dans une zone contaminée si le masque
comporte une pièce endommagée ou défectueuse. On recommande la méthode d’inspection ci-dessous.
1. S’assurer que le masque ne comporte ni ssures, ni déchirures, ni saletés.S’assurer que le masque, et plus
particulièrement le joint d’étanchéité, n’est pas déformé.
2. Examiner les soupapes d’inhalation et s’assurer qu’elles ne comportent pas de déformation, de ssures ou de
déchirures.
3. S’assurer que les courroies de tête sont en bon état et qu’elles n’ont pas perdu leur élasticité.
4. Examiner toutes les pièces en matière plastique et vérier si elles présentent des signes de déchirure ou d’usure.
S’assurer que les joints à baïonnette sont en bonne condition.
5. Retirer le couvercle de la soupape d’exhalation et s’assurer que la soupape d’exhalation et son réceptacle ne
comportent pas de saletés et qu’ils ne présentent pas de signe de déchirure, de ssure ou de déformation. Replacer le
couvercle de la soupape.
6. Examiner la lentille et s’assurer qu’elle est exempte de dommages pouvant diminuer le rendement du respirateur
ou la vision de l’utilisateur.
Nettoyage et entreposage
On recommande de nettoyer le respirateur après chaque utilisation.
1. Retirer les cartouches, les ltres et/ou les tuyaux de respiration et la coquille nasale. Le couvercle de la soupape
d’exhalation, l’ensemble soupape d’exhalation, la membrane phonique,l’ensemble baïonnette, la lentille et la
membrane d’étanchéité faciale peuvent également être démontés au besoin.
2. Nettoyer le masque (à l’exception des cartouches et des ltres) en le plongeant dans une solution de nettoyage
tiède et en le frottant à l’aide d’une brosse à poils souples. La température de l’eau ne doit pas dépasser 49°C
(120°F). Ajouter un détergent neutre au besoin.Ne pas utiliser de nettoyants à base d’huile ou de lanoline.
3. Désinfecter le masque en le trempant dans une solution désinfectante d’ammonium quaternaire ou d’hypochlorite
de sodium [30mL (1oz) dans 7,5L (2gallons) d’eau] ou d’un autre désinfectant.
4. Rincer à l’eau propre et tiède et laisser sécher à l’air dans un endroit non contaminé. Attendre que le masque soit
complètement sec pour replacer la coquille nasale.
5. Inspecter les composants du respirateur avant chaque utilisation. Réparer ou mettre au rebut les respirateurs dont
certaines pièces sont endommagées ou usées.
6. Entreposer le respirateur propre à l’abri des zones contaminées lorsqu’on ne l’utilise pas.
FICHE TECHNIQUE
Communiquer avec le Service technique de 3M pour obtenir des spécications techniques (c.-à-d. poids, construction
des matériaux, etc.) Ce produit ne contient aucun composant en latex de caoutchouc naturel.
Guide de sélection et homologation des cartouches et des ltres
Avant d’utiliser ces produits, l’utilisateur doit lire les directives et restrictions d’utilisation ainsi que les mises en garde
fournies dans les directives d’utilisation et la documentation sur le produit ou communiquer avec le Service technique
de la Division des produits de protection individuelle de 3M. Ne pas dépasser les concentrations maximales d’utilisation
établies par les organismes de réglementation locaux.
Homologations du
NIOSH
Cartouches 3MMC de série6000
6001
6001i
6002
6003
6004
6005
6006
6009S
60921
60921i
60922
60923
60924
60925
60926
60928**
60929S
Protège contre
certaines vapeurs
organiques XX X XX XX X XXXX
Chlore X X X X X X X X
Chlorure
d’hydrogène XX X XX XX
Dioxyde de soufre X X X X X X X X X
Dioxyde de chlore X X X X
Sulfure
d’hydrogène XX X XX XX
Fluorure
d’hydrogène XX XXX
Formaldéhyde X X X X
Ammoniac X X X X
Méthylamine X X X X
Cartouche contre
les vapeurs de
mercure XX
Filtre P100 contre
les particules XXXXXXXXX
** Recommandée par 3M pour la protection contre les concentrations d’au plus5ppm de bromométhane ou d’iode radioactif
avec un remplacement quotidien de la cartouche.
REMARQUE : N’est pas homologué par le NIOSH contre le bromométhane et l’iode radioactif.
Homologations du
NIOSH
Filtres3MMC
2071
2078**
2076 HF
2091
2096
2097**
2291
2296
2297**
5N11
5P71
7093
7093C
5935BR
P100 XXXXXX XX
P95 XX X X
N95 XX
FH XX
Protection contre
les concentrations
nuisibles
Gaz acides XX X X X
Vapeurs organiques XXXX
* Recommandé par 3M contre les concentrations nuisibles de gaz acides ou de vapeurs organiques. On entend par
concentrations nuisibles, les concentrations inférieures à la limite d’exposition admissible de l’OSHA ou aux limites d’exposition
permises, selon la moins élevée.Ne pas utiliser pour la protection respiratoire contre les gaz acides et les va peurs organiques.
** Recommandé par 3M pour la protection contre l’ozone jusqu’à 10 fois la limite d’exposition admissible de l’OSHA ou
les limites d’exposition professionnelle établies par les autorités gouvernementales, selon la valeur la moins élevée.
REMARQUE : N’est pas homologué par le NIOSH pour la protection contre l’ozone.
Au Brésil, le ltre 5935BR est homologué comme ltre N95 par le NIOSH et comme ltre P3 par le ministère duTravail
du Brésil.
Adaptateurs et dispositifs de retenue de ltre 3MMC
Numéro Description
501 Dispositif de retenue de ltre à utiliser avec la cartouche de série 6000 et les ltres 5N11
et 5P71
502 Adaptateur de ltre à utiliser avec la cartouche de série 6000 et les ltres 2000 et
7093/7093C
603 Adaptateur de ltre à utiliser avec les ltres 5N11 et 5P71
Au Brésil, le ltre 5935BR 3MMC peut être utilisé avec l’adaptateur de ltre 603 et le dispositif de retenue de ltre 501
sur le masque complet 3MMC de série FF-400.
Durée utile des cartouches chimiques et des ltres contre les particules
AVERTISSEMENT
Le fait de ne pas mettre convenablement au rebut les cartouches, les ltres et les respirateurs usés et contaminés
par des substances dangereuses peut entraîner une exposition personnelle et des dommages environnementaux.
La manipulation, le transport et la mise au rebut des cartouches, des ltres et des respirateurs usés doivent être
conformes aux lois fédérales, provinciales et municipales applicables.
Utiliser les cartouches chimiques 3MMC de série 6000 avant la date d’expiration indiquée sur leur emballage. La
durée utile de ces cartouches est fonction du degré d’activité de l’utilisateur (fréquence respiratoire), du type précis,
de la volatilité et de la concentration des contaminants présents et des conditions ambiantes (humidité, pression et
température). Remplacer les cartouches selon un indicateur de n de durée utile, un programme de remplacement
préétabli, les règlements ou plus tôt si l’on décèle un goût ou une odeur de contaminant, ou si une irritation se
manifeste.
Remplacer les ltres contre les particules s’ils sont endommagés, encrassés ou si la respiration devient difcile.
Ne pas utiliser les ltres de sérieN en présence d’huile. Utiliser les ltres de série R en présence d’aérosols à base
d’huile pendant un maximum de 8 heures d’utilisation continue ou intermittente. Remplacer les ltres de série P
utilisés uniquement en présence d’aérosols à base d’huile après 40 heures ou 30 jours d’utilisation, selon la première
éventualité.
DIRECTIVES RELATIVES AUX PIÈCES DE RECHANGE
Ensemble à masque complet ultra FX FF-400 3MMC
Le masque consiste en l’ensemble harnais de tête, l’ensemble coquille nasale, l’ensemble membrane phonique,
l’ensemble soupape d’exhalation, l’ensemble lentille, le masque (petit,moyen ou grand), l’ensemble monture (cadre,
écrous, vis), l’ensemble baïonnette et le couverclede la soupape d’exhala tion.Pour démonter l’ensemble lentille du
masque, retirer la vis cruciforme de la membrane d’étanchéité faciale, éloigner la monture de la membrane d’étanchéité
faciale et retirer la membrane d’étanchéité faciale de l’ensemble lentille.
Remplacement du couvercle de la soupape
1. Retirer le couvercle de la soupape en appuyant sur le bas du couvercle avec le pouce et en le faisant glisser,
parallèlement avec la lentille (Fig. 18).
2. Replacer le couvercle de la soupape en plaçant l’extrémité ouverte au haut de l’ensemble de soupape d’exhalation,
en orientant les languettes sous l’ensemble de soupape et en glissant vers le bas jusqu’à ce que le couvercle de la
soupape s’enclenche en place.
Remplacement de l’ensemble soupape d’exhalation
1. Retirer le couvercle de la soupape en appuyant sur le bas du couvercle avec le pouce et en le faisant glisser,
parallèlement avec la lentille (Fig. 18).
2. Retirer l’ensemble soupape d’exhalation en tournant de 1/4 de tour dans le sens contraire des aiguilles d’une montre
(Fig.19).
3. Replacer l’ensemble soupape d’exhalation en alignant les pattes rigides du raccord avec l’ensemble l’ouverture
de l’ensemble soupape d’exhalation qui se trouve dans la lentille et en tournant de 1/4 de tour dans le sens des
aiguilles d’une montre jusqu’à un arrêt ferme.
4. Replacer l’ensemble couvercle de la soupape.
Remplacement de la soupape d’exhalation
1. Retirer le couvercle de la soupape en appuyant sur le bas du couvercle avec le pouce et en le faisant glisser,
parallèlement avec la lentille (Fig. 18).
2. Retirer l’ensemble soupape d’exhalation en tournant de 1/4 de tour dans le sens contraire des aiguilles d’une montre
(Fig.19).
3. Saisir la soupape et en déloger la tige du siège de cette dernière.
4. Inspecter le siège de la soupape et s’assurer qu’il est propre et en bon état.
5. Placer la soupape d’exhalation de rechangeneuve dans l’orice d’exhalation en y insérant les tiges et en la tirant du
côté opposé jusqu’à ce que les deux tiges s’enclenchent.
6. Replacer l’ensemble soupape d’exhalation.
7. Replacer le couvercle de la soupape.
REMARQUE : Effectuer une vérication de l’ajustement par pression négative pour s’assurer que la soupape
d’exhalation fonctionne correctement.
Remplacement de l’ensemble coquille nasale
L’ensemblecoquille nasale se compose d’une coquille nasale et de soupapes d’inhala tion.Il est conçu pour se placer
directement sur la lentille et s’ajuster confortablement sur la bouche et le nez de l’utilisateur du respirateur an d’aider à
purger le soufe exhalé et à prévenir la formation de buée sur la lentille.
1. Retirer l’ensemble coquille nasale en prenant la coquille nasale sous la soupape d’inhalation et en la tirant
délicatement vers le haut et à distance de l’ensemble lentille (Fig. 20).
2. Pour replacer,placer l’ensemble coquille nasale dans l’ensemble lentille en alignant l’anneau en plastique dur sur
la coquille nasale avec l’ensemble lentille et en appuyant fermement sur les languettes centrales jusqu’à ce que les
languettes inférieures de la coquille nasale s’enclenchent en place (Fig. 21).
3. Appuyer sur le haut de l’anneau de la coquille nasale jusqu’à ce que les languettes s’enclenchent en place.
Remplacement de la membrane phonique
1. Retirer l’ensemble coquille nasale en prenant la coquille nasale sous la soupape d’inhalation et en la tirant
délicatement vers le haut et à distance de l’ensemble lentille (Fig. 20).
2. Retirer le couvercle de la soupape en appuyant sur le bas du couvercle avec le pouce et en le faisant glisser,
parallèlement avec la lentille (Fig. 18).
3. Retirer l’ensemble soupape d’exhalation en tournant de 1/4 de tour dans le sens contraire des aiguilles d’une
montre.
4. Retirer l’ensemble membrane phonique en tournant de 1/4 de tour dans le sens contraire des aiguilles d’une montre
(Fig. 22).
5. Replacer l’ensemble membrane phonique en alignant les pattes rigides du raccord de la membrane phonique avec
l’ouverture de l’ensemble lentille.
6. Tourner de 1/4 de tour dans le sens des aiguilles d’une montre jusqu’à un arrêt ferme.
7. Replacer l’ensemble soupape d’exhalation.
8. Replacer l’ensemble couvercle de la soupape.
9. Replacer l’ensemble coquille nasale (Fig. 21).
Remplacement de l’ensemble baïonnette
L’ensemblebaïonnette comprend l’anneau de la baïonnette, la baïonnette et le joint d’inhalation.
1. Retirer l’ensemble coquille nasale en prenant la coquille nasale sous la soupape d’inhalation et en la tirant
délicatement vers le haut et à distance de l’ensemble lentille (Fig. 20).
2. Retirer l’anneau de la baïonnette en tournant de 1/4 de tour dans le sens contraire des aiguilles d’une montre (Fig.
23).
3. Retirer la baïonnette de l’ensemble lentille (Fig. 24).
4. Aligner la clé de la nouvelle baïonnette avec la fente de l’ensemble lentille et tenir fermement en place.
5. Aligner pattes rigides du raccord de l’anneau avec les fentes des baïonnettes et tourner de 1/4 de tour dans le sens
des aiguilles d’une montre jusqu’à un arrêt ferme.
6. Replacer l’ensemble coquille nasale (Fig. 21).
Remplacement des soupapes d'inhalation
Les soupapes d’inhalation sont situées sur les ensembles baïonnettes des orices d’inhalation du masque et à l’intérieur
des orices d’inhalation de la coquille nasale. Inspecter les soupapes avant chaque utilisation du respirateur et les
remplacer si elles sont endommagées ou manquantes.
1. Retirer les soupapes déjà en place en les prenant et en tirant la tige de la soupape à l’extérieur du siège de la
soupape.
2. Installer les nouvelles soupapes dans le siège des soupapes en poussant sur le siège des tiges des soupapes.
S’assurer que les tiges des soupapes sont bien insérées dans leur siège, qu’elles reposent à plat et qu’elles
bougent librement (tourner).
Remplacement de l’ensemble harnais de tête
1. Retirer le harnais de tête existant en détachant chaque boucle des boutons (Fig. 25).
2. Tirer les languettes d’extrémité du harnais de tête, selon un certain angle,pour les sortir des boucles. Noter
l’orientation des languettes et des boucles du harnais de tête pour faciliter le réassemblage.
3. Placer le harnais de tête vers le bas sur une surface plane avec le logo 3M vers le haut (Fig. 26).
4. Enler les languettes d’extrémité du harnais de tête à travers les boucles et tirer sur chacune d’entre elles jusqu’à
ce que la languette d’extrémité passe complètement à travers la boucle.
5. Déposer la lentille du masque contre une surface plane et placer le nouveau harnais de tête et l’ensemble de la
boucle sur le masque.Assembler le harnais de tête en s’assurant que le logo 3M soit vers le haut.
6. Encliqueter chaque boucle dans le bouton correspondant,en s’assurant que les courroies ne sont pas torsadées.
Remplacement de l’ensemble monture de la lentille
L’ensemblemonture de la lentille comprend la monture de la lentille, l’écrou et la vis.
1. Retirer la vis cruciforme de la monture. Éloigner la monture de la membrane d’étanchéité faciale (Fig.27).
2. Positionner la nouvelle monture, en alignant les repères supérieurs et inférieurs.Installer et bien serrer les vis.
S’assurer que les repères situés sur tous les composants sont adéquatement alignés (Fig. 28).
Remplacement de l’ensemble lentille
L’ensemblelentille comprend des lentilles en polycarbonate a vec revêtement dur.
1. Retirer l’ensemble coquille nasale en prenant la coquille nasale sous la soupape d’inhalation et en la tirant
délicatement vers le haut et à distance de l’ensemble lentille (Fig. 20).
2. Retirer le couvercle de la soupape en appuyant sur le bas du couvercle avec le pouce et en le faisant glisser,
parallèlement avec la lentille (Fig. 18).
3. Retirer l’ensemble soupape d’exhalation de l’orice central de la lentille en le faisant tourner de un quart de tour
dans le sens contraire des aiguilles d’une montre (Fig. 19).
4. Retirer la membrane phonique en tournant de 1/4 de tour dans le sens contraire des aiguilles d’une montre
(Fig.22).
5. Retirer les ensembles baïonnettes en tournant les anneaux de la baïonnette de 1/4 de tour dans le sens contraire
des aiguilles d’une montre (Fig. 23) et en retirant les baïonnettes de l’ensemble lentille (Fig.24).
6. Retirer la vis cruciforme de la monture. Éloigner la monture de la membrane d’étanchéité faciale (Fig.27).
7. Retirer le joint facial de la lentille.
8. Placer une lentille et un joint facial neufs en alignant les repères supérieurs et inférieurs. Positionner la monture,en
alignant les repères supérieurs et inférieurs. Installer et bien serrer les vis. S’assurer que les repères situés sur tous
les composants sont adéquatement alignés (Fig. 28).
9. Installer la membrane phonique.
10. Installer l’ensemble soupape d’exhalation.
11. Replacer le couvercle de la soupape.
12. Replacer les ensembles baïonnettes.
13. Replacer l’ensemble coquille nasale (Fig. 21).
Accessoires et pièces de rechange du respirateur à masque complet réutilisable ultra
FX FF-400 3MMC
Numéro Description
FF-401 Petit
FF-402 Moyen
FF-403 Grand
Numéro Description
FF-400-09
FF-400-10
FF-400-08
FF-400-07 FF-400-13
7582
FF-400-03
FF-400-11
FF-400-05
FF-400-01
FF-400-06
FF-400-04
FF-400-02
7583
3
FF-400-01 Boucle de harnais de tête
FF-400-02 Bouton de harnais de tête
FF-400-03 Ensemble lentille
FF-400-04 Harnais de tête
FF-400-05 Ensemble monture a vec vis
FF-400-06 Courroie confort
FF-400-07 Ensemble soupa pe d’exhalation
FF-400-08 Ensemble baïonnette pour soupape
d’inhalation
FF-400-09 Couvercle de soupape d’exhalation
(standard)
FF-400-10 Couvercle de soupape d’exhalation
(solide)
FF-400-11 Ensemble coquille nasale
FF-400-13 Ensemble membrane phonique
FF-400-20 Trousse pour lunettes
7582 Soupape d’inhalation
7583 Soupape d’exhalation Cool FlowMC 3MMC
Numéro Description
FF-400-15 Protège-lentille
FF-400-17 Protège-lentille semi-permanent
504 Chiffons de nettoyage pour respirateur
601 Adaptateur pour essai d’ajustement quantitatif
REMARQUE relative à la conformité au Brésil :
1. Au Brésil, conformément au programme de protection respiratoire du ministère du Travail,ne pas utiliser lorsque
les concentrations de contaminants sont supérieures à 100 fois la limite d’exposition admissible en mode
d’épuration d’air.
2. Ne pas utiliser dans des atmosphères décientes en oxygène ou enrichies d’oxygène.
3. Entreposage, transport et entretien : Entreposer dans un endroit propre et sec et loin des contaminants et des
températures et taux d’humidité extrêmes.
4. Les composants de ce respirateur sont faits de matériaux qui ne devraient pas causer d’effets indésirables pour
la santé.
5. On doit faire preuve d’une prudence accrue lorsqu’on utilise ce produit dans des atmosphères explosives.
6. Ne pas utiliser de respirateurs d’épuration d’air propulsé si le débit d’air est inférieur à 120 L/min en ce qui a trait
aux masques à ajustement serré ou de 170 L/min en ce qui a trait aux cagoules et/ou aux casques.
Date de fabrication du produit
Les pièces du produit sont dotées d’inscriptions qui offrent des renseignements sur la date de fabrication, et leur
lecture est décrite dans l’exemple ci-dessous :
Code de date = 12e mois de 1999 (12/99)
12
10
11 1
2
3
4
5
6
7
8
999
Fig. 29
Fig. 29

WADVERTENCIA
Este respirador ayuda a proteger contra ciertos contaminantes suspendidos en el aire. El mal
uso puede ocasionar enfermedad o incluso la muerte. Para su uso adecuado consulte a su
supervisor,lea las Instrucciones, o llame a 3M en EUA al 1-800-243-4630; en Canadá llame al
Servicio Técnicoal 1-800-267-4414; en México llame al 01-800-712-0646; en Brasil llame al
0800-0550705. O contacte a 3M en su país.
FRENTE
Estas Instrucciones ofrecen información sólo del uso de la pieza facial. En las Instrucciones de cada uno de los sistemas
de ltración de aire usados con las Piezas faciales de cara completa 3M™ FF-401, FF-402 y FF-403 se incluye
información importante. Antes de usar el producto,lea las Instrucciones y advertencias. Conserve estas Instrucciones
para referencia futura. Si tiene alguna duda sobre estos productos contacte al Servicio Técnico3M.
En Estados Unidos:
Internet: www.3M.com/PPESafety
Ayuda Técnica:1-800-243-4630
En Canadá:
Internet: www.3M.com/CA/occsafety
Ayuda Técnica:1-800-267-4414
En Brasil:
Internet: www.3mepi.com.br
Ayuda Técnica:0800-0550705
Uso
Los Respiradores de pieza facial de cara completa 3M™ Ultimate FX Serie FF-400 (FF-401, FF-402 y FF-403) están
diseñados para proveer protección respiratoria contra ciertos contaminantes suspendidos en el aire cuando se usan de
acuerdo con todas las instrucciones y limitaciones de uso y las regulaciones de seguridad y salud aplicables. Todaslas
piezas faciales Serie FF-400 cumplen con los requisitos de impacto de la norma ANSI Z87.1-2003,alto nivel de impacto,
para protección facial y ocular limitada.
WADVERTENCIA
Los respiradores bien seleccionados, usados y mantenidos ayudan a proteger contra ciertos
contaminantes al reducir las concentraciones en el aire menores al Límite de Exposición
Ocupacional (OEL). Es importante seguir todas las instrucciones y regulaciones gubernamentales
sobre el uso de este producto, además de usar el sistema respirador completo durante la
exposición para que el producto ayude a proteger al usuario. El mal uso de los respiradores
puede provocar una sobreexposición a los contaminantes y ocasionar enfermedad o incluso
la muerte. Para uso adecuado consulte a su supervisor,lea las Instrucciones del producto o
contacte al Servicio Técnicode 3M.
Lista de advertencias y precauciones dentro de estas Instrucciones
WADVERTENCIA
No seguir estas instrucciones puede reducir el desempeño del respirador,provocar exposición a los
contaminantes superior al OEL, y ocasionar enfermedad o incluso la muerte.
• Para ayudar a mantener un buen sello entre la cara y el sello facial, el sello del respirador
no debe tener ninguna obstrucción. No use con barba u otro vello facial u otra condición que
evite el buen sello entre la cara y la supercie del sello facial. No use lentes con aumento.
Si requiere utilizar lentes con aumento, debe usar un Kit de anteojos 3M™ en el interior del
respirador.
• No limpie el respirador con solventes. Limpiar el respirador con solventes puede degradar los
componentes de éste y reducir su efectividad.
• Antes de cada uso, revise los componentes del respirador para asegurar las condiciones
adecuadas de funcionamiento.
• No altere ni maltrate ni haga mal uso de este respirador.
PRECAUCIÓN
No eliminar de manera adecuada los cartuchos, ltros o respiradores usados y contaminados con materiales
peligrosos puede ocasionar exposiciones personales, al igual que daño ambiental. El manejo,transporte y la
disposición de cartuchos, ltros o respiradores usados debe cumplir con todas las leyes y regulaciones federales,
estatales y locales.
Precauciones y limitaciones NIOSH para uso de presión negativa
Es posible que apliquen las siguientes restricciones. Consulte la etiqueta de aprobación del Instituto Nacional de
Seguridad y Salud Ocupacional (NIOSH por sus siglas en inglés). Si usa una pieza facial serie FF-400 como parte de una
conguración de Respirador con suministro de aire, consulte las Instrucciones incluidas con el Dispositivo para control
de aire para obtener información sobre las precauciones y limitaciones del NIOSH.
A - No use en atmósferas con menos de 19.5% de oxígeno.
B - No use en atmósferas inmediatamente peligrosas para la vida o salud.
C - No exceda el uso máximo de concentraciones establecidas por las normas regulatorias.
H - Siga los programas de cambio establecidos para cartuchos y cánister u observe el indicador de tiempo de vida útil
(ESLI por sus siglas en inglés) para asegurarse que el cartucho y cánister sean reemplazados antes de que ocurra
una fuga.
J - No usar ni mantener adecuadamente este producto puede ocasionar lesiones o incluso la muerte.
L - Siga las Instrucciones del fabricante para cambiar cartuchos, cánister y/o ltros.
M - Todos los respiradores aprobados deberán seleccionarse, ajustarse, usarse y mantenerse de acuerdo con
las normas de la Administración de Seguridad y Salud Minera (MSHA por sus siglas en inglés), OSHA y otras
regulaciones aplicables.
N - Nunca sustituy a,modique, añada ni omita partes. Sólo use las partes de repuesto exactas en la conguración,
según las instrucciones del fabricante.
O - Remítase a las Instrucciones y/o al manual de mantenimiento para obtener información sobre el uso y
mantenimiento de estos respiradores.
P - El NIOSH no evalúa los respiradores para uso como mascarillas quirúrgicas.
S - Aplican las Instrucciones especiales o importantes y/o limitaciones de uso especícas. Antes del uso del equipo
consulte las Instrucciones.
S - Instrucciones especiales o importantes
Los Cartuchos de vapor orgánico con indicador de vida útil (6001i y 60921i) y Cartuchos de vapor mercurio (6009S
y 60929S) están equipados con un Indicador de n de vida útil (ESLI) 3M™. El indicador debe verse cuando use el
respirador; si no lo ve, use un espejo o solicite a un compañero de trabajo que lo consulte, o salga a un área limpia
y quítese el respirador para ver el ESLI. No confíe sólo en el ESLI de vapor orgánico, a menos que su patrón haya
determinado que es adecuado para su lugar de trabajo. Para obtener mayor información,consulte las Instrucciones
6001i o 60921i, incluidas las Instrucciones especiales de ESLI.Los cartuchos para vapor de mercurio se deben
desechar cuando el ESLI cambia al color de eliminación encontrado en la etiqueta del cartucho para vapor de mercurio;
o en un lapso de 30 días a partir de la apertura del empaque; o cuando el ESLI se ensucie o dañe; o cuando pueda
detectar los olores de vapores o gases, o de acuerdo con la vida útil de cloro,lo que ocurra primero. El vapor de
mercurio es inodoro.
Administración del programa del respirador
El uso ocupacional de respiradores debe cumplir con las normas de salud y seguridad aplicables. Por ley en Estados
Unidos el patrón debe establecer un programa de protección respiratoria por escrito que cumpla con los requerimientos
de la Norma de protección respiratoria 29 CFR 1910.134 de la Administración de Seguridad y Salud Ocupacional (OSHA
por sus siglas en inglés) y cualquier norma para sustancias especícas de la misma administración. En Canadá, se debe
cumplir con los requisitos de la norma CSA Z94.4, o los requisitos de la jurisdicción aplicable, según corresponda.En
Brasil siga el Programa de Protección Respiratoria de la Secretaría del trabajo.
Para mayores informes sobre esta norma contacte a OSHA en www.OSHA.gov Consulte un higienista industrial o llame
al Servicio Técnico3M sobre la aplicación de estos productos a sus requerimientos de trabajo.
Tabla 1: Secciones principales de OSHA 29 CFR 1910.134
Sección Descripción
A Práctica permitida
B Deniciones
C Dispositivos para protección respiratoria
D Selección de respiradores
E Evaluación médica
F Prueba de ajuste
G Uso de respiradores
H Mantenimiento y cuidado de respiradores
I Calidad y uso del aire respirable
J Identicación de cartuchos, ltros y cánisters
K Capacitación e información
L Evaluación del programa
M Registro
Factores de protección asignados
Tabla 2: Factoresde protección asignados
Tipo de respirador APF
Respirador Puricador de Aire de Pieza Facial de Cara Completa con Presión
Negativa 10/501
Respirador con Suministro de Aire de (SAR) Pieza Facial de Cara completa,ujo
continuo 1000
1El usuario del respirador debe realizar una prueba de ajuste con un método de prueba de ajuste cuantitativo para usar
un factor de protección asignado mayor a 10 cuando se usa como un respirador puricador con presión negativa.
En Brasil, de acuerdo con el Programa de Protección Respiratoria de la Secretaría del trabajo, no use la pieza de
cara completa cuando las concentraciones de los contaminantes sean mayores a 100 veces el límite de exposición
permisible en modo puricador de aire.
INSTRUCCIONES DE OPERACIÓN
Desempacado
Revise el contenido del empaque para ver si no está dañado y asegúrese de contar con todos los componentes (Consulte
la Fig. 27).Antes de cada uso debe revisar el producto de acuerdo con los procedimientos señalados en la sección de
Inspección de estas Instrucciones.
Armado
Ensamble de Cartucho Serie 6000, Filtro 7093 y Cartucho/Filtro 7093C 3M™ (Fig. 1,2)
1. Alinee la muesca del ltro o cartucho con la pequeña pestaña de la conexión de tipo bayoneta en la pieza facial y
presione.
2. Gire el cartucho o ltro en sentido de las manecillas del reloj hasta que quede rmemente asentado y no pueda
girar más (cerca de 1/4 de vuelta).
3. Repita lo anterior con el segundo cartucho o ltro.
Filtro 3M™ Serie 2000 (Fig. 3)
1. Alinee la abertura del ltro con el anexo de ltro en la pieza facial y presione.
2. Gire el ltro en sentido de las manecillas del reloj hasta que quede rmemente asentado y no pueda girar más.
3. Repita lo anterior para el segundo ltro.
Ensamble de ltro (para Filtros 3M™ 5N11 y 5P71)
1. Coloque el ltro en el Soporte 3M™ 501 de modo que el lado impreso del ltro quede hacia el cartucho.
2. Presione el cartucho en el soporte de ltro. Debe entrar y quedar jo en el soporte de ltro. Instalado correctamente,
el ltro debe cubrir por completo la cara del cartucho (Fig. 4).
3. Para remplazar el ltro, quite el soporte y levante la lengüeta.
En Brasil el ltro 5935BR 3M™ puede usarse con Soporte de ltro 501 3M™ en la Pieza facial de cara completa 3M™
Serie FF-400.
Ensamble de adaptador 3M™ 502
1. Alinee el adaptador en el cartucho. Enganche el broche frontal de presión al apretar juntos el frente del cartucho y
adaptador,colocando los pulgares de ambas manos sobre el adaptador y los dedos a lo largo de los lados inferiores del
cartucho (Fig. 5).
2. Enganche el broche posterior de presión al apretar juntos el lado posterior del cartucho y adaptador con la misma
posición de las manos. Se debe escuchar un clic conforme el broche de presión se engancha (Fig.6).
3. Coloque el ltro en el portaltro de modo que el ltro tenga contacto uniforme con el empaque. Gire el ltro en
sentido de las manecillas del reloj un cuarto de vuelta hasta que quede rmemente asentado y no pueda girar más.
Repita lo anterior para el segundo ltro.
IMPORTANTE: Una vez instalado en un Cartucho 3M™ 502 Serie 6000,no debe quitar o reutilizar el ensamble de
adaptador 3M™ 502. La remoción o reutilización puede ocasionar fuga, sobreexposición,enfermedad o incluso
la muerte.
Ensamble de Adaptador de ltro 3M™ 603 y Conexión de Filtro (para Filtros 3M™
5N11 ó 5P71)
1. Alinee la muesca en la orilla del adaptador 603 con la marca de la pieza facial, como se muestra (Fig.7).
2. Gire el adaptador 1/4 de vuelta en sentido de las manecillas del reloj hasta que se detenga. Para quitar el adaptador,
gire 1/4 de vuelta en sentido contrario a las manecillas del reloj (Fig. 8).
3. Coloque el ltro en el soporte 501 con la impresión del ltro mirando hacia el adaptador 603. Abróchelos y
asegúrese que el sello del ltro no esté arrugado o tenga espacios (Fig. 9).
En Brasil, el Filtro 5935BR 3M™ puede usarse conAdaptador de ltro 603 y Soporte de ltro 501 en la Pieza facial de
cara completa 3M™ Serie 6000.
Ensamble de respirador con línea de aire dual 3M™
El usuario debe seguir las Instrucciones del Respirador con suministro de aire con línea de aire dual incluido con los
Respiradores con suministro de aire con línea de aire dual 3M™.
Ensamble de tubos de respiración para línea de aire dual
1. Sostenga la pieza facial frente a usted, de modo que el logotipo de 3M quede mirando hacia usted.Alinee las dos
derivaciones del tubo de respiración sobre los dos montajes tipo bayoneta en la pieza facial (Fig. 10).Para los
Tubos de respiración 3M™ SA-1500 o SA-1600,asegúrese que el logotipo de 3M en el tubo de respiración y en la
pieza facial de media cara queden mirando hacia usted. Para losTubos de respiración 3M™ SA-2500 o SA-2600,
asegúrese que el logotipo 3M en el tubo de respiración quede mirando en la dirección opuesta al logotipo 3M en la
pieza facial.
2. Gire cada derivación del tubo de respiración un cuarto de vuelta en sentido de las manecillas del reloj hasta que
quede bien asentado en la bayoneta y no pueda girar más (Fig. 11 y 12).No gire a la fuerza, ya que puede dañar la
bayoneta. SA-1500/SA-2500 mostrado.
3. Anexe la línea de aire a los reguladores de aire aprobados conforme los programas de presión en la línea de aire
dual, suministrados en las Instrucciones de respiradores de aire.
Ensamble de Combinación de tubos de respiración con línea de aire dual 3M™ con
Cartuchos y/o ltros
Las versiones SA-1600 (montaje frontal) y SA-2600 (montaje posterior) de los Tubosde respiración con línea de aire dual
3M™ permiten el uso de Cartuchos 3M™ Serie 6000 y Filtros 3M™ Serie 2000 seleccionados y aprobados por el NIOSH.
Para obtener la lista de los cartuchos y ltros aprobados, consulte la etiqueta de aprobación del NIOSH incluida con los kits
de adaptador para línea dual 3M™.
1. Anexe los tubos de respiración SA-1600 o SA-2600 a la pieza facial de acuerdo con los procedimientos señalados
con anterioridad. El procedimiento es idéntico al de los modelos SA-1500 y SA-2500.
2. Seleccione los cartuchos y/o ltros que cumplan con sus requerimientos de protección respiratoria, y anexe las
conexiones exteriores tipo bayoneta de los tubos de respiración SA-1600 o SA-2600.
3. Coloque la pieza facial de acuerdo con los procedimientos establecidos en la sección Colocación del respirador en las
instrucciones.
4. Después de haber realizado la prueba de ajuste, verique el sello de presión positiva y negativa cada vez que use el
respirador según los procedimientos señalados en la sección Revisión del sello en las instrucciones.
NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.
Para ensamblar la Combinación de tubos de respiración para línea de aire dual 3M™ con Cartuchos/Filtros 3M™, debe
quitar las válvulas de inhalación de la pieza facial.
IMPORTANTE: Si va a utilizar la pieza facial en modo de puricación de aire,sin tubos de respiración SA-1600 o SA-
2600, debe volver a colocar las válvulas de inhalación antes de utilizar la pieza facial.
Uso de Combinación de tubos de respiración con línea de aire dual 3M™ con
Cartuchos y/o ltros
Para usar la combinación de tubos de respiración para línea de aire dual de 3M™ (SA-1600 y SA-2600) sin cartuchos
o ltros, anexe la Tapatipo bayoneta 3M™ 6880 en cada montaje exterior tipo bayoneta en el tubo de respiración
con línea de aire dual. Usado como respirador con suministro de aire de ujo continuo, tipo C,el factor de protección
asignado es 1000 veces el límite de exposición permitido (PEL por sus siglas en inglés), límite de exposición ocupacional
(OEL por sus siglas en inglés) o el valor límite umbral (TLV por sus siglas en inglés) para respiradores con pieza facial de
cara completa.
INSTRUCCIONES DE AJUSTE
WADVERTENCIA
No seguir estas instrucciones puede reducir el desempeño del respirador,provocar exposición a los
contaminantes superior al OEL, y ocasionar enfermedad o incluso la muerte.
• Para ayudar a mantener un buen sello entre la cara y el sello facial, el sello del respirador
no debe tener ninguna obstrucción. No use con barba u otro vello facial u otra condición que
evite el buen sello entre la cara y la supercie del sello facial. No use lentes con aumento.
Si requiere utilizar lentes con aumento, debe usar un Kit de anteojos 3M™ en el interior del
respirador.
DEBE seguir estas instrucciones durante el tiempo que use el respirador.
Colocación del respirador
NOTA:Dos factores en la colocación efectiva son poner la nariz en la copa nasal inicialmente para centrar el
respirador en la cara y ajustar las bandas dos veces después de los pasos 4, 5, y 6; primero para ajustar el
respirador,luego repita los pasos 4, 5, y 6 una segunda vez para asegurar el sello de la pieza facial. Debe tener
cuidado de no apretar demasiado las bandas inferiores en la primera vuelta.
1. Aoje las seis bandas para la cabeza.
2. Sostenga el frente de la pieza facial con una mano y aleje las bandas/el arnés de la pieza facial con la otra mano,
creando una abertura para la cabeza. Jale el ensamble del respirador hacia abajo sobre la cabeza y cara a través
de la abertura. Coloque la nariz en la copa nasal y la barbilla en la copa para barbilla, luego presione la pieza facial
con rmeza y de manera uniforme contra la cara (Fig. 13).
3. Jale el Arnés para la cabeza hacia la parte posterior de la cabeza (Fig.13).
NOTA:Repita dos veces la secuencia de los pasos 4-6; una vez para a pretar las bandas y eliminar lo que esté ojo y
una segunda vez para asegurar y sellar la pieza facial del respirador en la cara.
4. Apriete las bandas inferiores, una a la vez. Fíjeseque ambos lados queden igual de justos (Fig. 14).
5. Apriete las bandas medias, una a la vez. Fíjeseque ambos lados queden igual de justos.
6. Apriete las bandas superiores, una a la vez. Fíjeseque ambos lados queden igual de justos.
7. Vuelva a revisar las bandas para asegurarse que estén justas y con la misma tensión, de modo que elArnés para
la cabeza quede centrado en la parte posterior de la cabeza. Asegúrese que las bandas y lengüetas queden planas
contra la cabeza.
Si es posible, que otra persona verique la colocación correcta del respirador.Realice una revisión del sello como se
escribe más adelante.
Selección de piezas faciales, pequeña, mediana o grande
Es posible que sea necesario colocarse más de una pieza facial antes de determinar el mejor tamaño para su cara.
Después de la colocación revise lo siguiente:
1. Que no haya nada (e.g. cabello, joyería,etc.) entre la cara y la supercie del sello del respirador. Es posible que
deba cortar el vello facial o las patillas.
2. Que las bandas inferiores y las bandas medias no corten las orejas.
3. Que los ojos vean en el centro y 1/3 de la parte superior del lente.
4. Que el respirador no presione demasiado la cara de modo que los ojos queden parcialmente cerrados.
5. Que el fondo del ensamble de mascarilla no corte la garganta.
6. No debe haber espacios visibles entre el sello facial y la cara.
7. Que la piel en la frente no quede arrugada.
8. Que la copa nasal no obstruya la visión.
9. Asegúrese que el resto del equipo de seguridad no interera con los broches o el ajuste del respirador.
Si no cumple alguno de estos criterios, es probable que el respirador no ajuste de manera adecuada. Seleccionar una
pieza facial de distinto tamaño puede ofrecerle un ajuste más adecuado. Es posible que sea necesario colocarse más
de una pieza facial antes de determinar el mejor tamaño para su cara. Una prueba de ajuste puede comprobar el ajuste
adecuado. Si tiene dudas, consulte a su supervisor.
Revisión del sello
Siempre revise el sello del respirador en su cara antes de entrar al área contaminada, de acuerdo con las
instrucciones a continuación para su conguración especíca de respirador. La revisión de sello de presión
positiva es el método principal y de preferencia para vericar un buen sello para todas las conguraciones de cartucho y
ltro. La revisión de sello de presión positiva es el único método para este respirador con Filtros Serie 2000.La revisión
de sello del usuario de presión negativa también puede realizarse para una vericación adicional de un buen sello con
este respirador con Cartuchos Serie 6000 y Filtros 7093/7093C.Tenga cuidado de no alterar el sello del respirador al
presionar demasiado durante las revisiones de sello de presión negativa.
IMPORTANTE: NO entre en el área contaminada si NO PUEDE lograr un buen sello.Consulte a su supervisor.
Antes de asignar algún respirador para su uso en un área contaminada, SE DEBE realizar una prueba cualitativa
o cuantitativa de ajuste de acuerdo con la norma de OSHA 1910.134 o la norma de CSA Z94.4 o en Brasil debe
ser de acuerdo con el Programa de protección respiratoria de la Secretaría del trabajo.
Revisión de sello con presión positiva para todas las conguraciones aprobadas y
requerida para Filtros Serie 2000
1. Quite la cubierta de la válvula al pulsar el botón de la cubierta con el pulgar y deslizarla hacia arriba, paralela con
el visor.
2. Coloque la palma de la mano sobre la válvula de exhalación y exhale con cuidado (Fig. 15).Debe tener cuidado de
asegurar el buen sello de la válvula de exhalación. Para llevar a cabo esto,cubra toda la cara de la válvula azul con
la base de la palma.
3. Ha logrado un ajuste adecuado, si la pieza facial se abulta un poco y no se detectan fugas de aire entre la carra y el
sello facial.
4. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la
tensión de las bandas elásticas para eliminar la fuga.
5. Remplace la cubierta de válvula de exhalación al colocar el extremo abierto en la parte superior del ensamble de
válvula de exhalación, guíe las lengüetas por debajo del ensamble de cubierta de válvula y deslice hacia abajo hasta
que la cubierta de válvula abroche y quede asentada en su lugar.
Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la tensión
de las bandas elásticas para eliminar la fuga. Al realizar la revisión de sello de presión positiva debe tener cuidado de no
exhalar muy fuerte. El objetivo es revisar el sello no alterar el sello entre la máscara y la cara.
Revisión de sello con presión negativa con Cartuchos Serie 6000
1. Coloque las palmas de las manos de modo que cubran la cara del cartucho o el área abierta del Soporte del ltro
3M™ 501 e inhale con suavidad. Ha logrado un ajuste adecuado, si siente que la pieza facial se colapsa un poco y
se pega a su cara sin ninguna fuga entre la cara y la pieza facial (Fig. 16).
2. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la
tensión de las bandas elásticas para eliminar la fuga.
Tenga cuidado de no alterar el sello del respirador al presionar demasiado durante las revisiones de sello de presión
negativa.
NOTA:Usar el soporte de ltro 501 puede ayudar al usuario del respirador a realizar la revisión del sello con
presión negativa.
Revisión de sello con presión negativa con Filtros Serie 7093/7093C
1. Presione las cubiertas de ltro con ambas manos hacia la pieza facial e inhale con suavidad. Ha logrado un ajuste
adecuado, si siente que la pieza facial se colapsa un poco y se pega a su cara sin ninguna fuga entre la cara y la
pieza facial (Fig. 17).
2. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la
tensión de las bandas elásticas para eliminar la fuga.
Tenga cuidado de no alterar el sello del respirador al presionar demasiado durante las revisiones de sello de presión
negativa.
Revisión de la presión negativa con línea de aire dual
1. Desconecte la manguera de línea de aire de la válvula para control de aire.
2. Inhale con suavidad con el tubo de respiración todavía conectado a la válvula para control de aire. Ha logrado un
ajuste adecuado, si siente que la pieza facial se colapsa un poco y se pega a su cara sin ninguna fuga entre la cara
y la pieza facial.
3. Para combinación de línea de aire dual con cartuchos y ltros anexos, realice una revisión de sello como se indica
en las instrucciones del cartucho o ltro correspondiente.
4. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la
tensión de las bandas elásticas para eliminar la fuga.
IMPORTANTE: NO entre en el área contaminada si NO PUEDE lograr un buen sello.Consulte a su supervisor.
Antes de asignar algún respirador para su uso en un área contaminada, se debe realizar una prueba cualitativa
o cuantitativa de ajuste de acuerdo con la norma de OSHA 1910.134 o la norma de CSA Z94.4.
REMOCIÓN DEL RESPIRADOR
1. Aoje bien las seis bandas para la cabeza al levantar los broches.
2. Quítese el respirador al jalar las bandas sobre la cabeza.
PRUEBA DE AJUSTE
La efectividad de un respirador se reducirá si no se logra el ajuste correcto. Por lo tanto,debe realizar una prueba de
ajuste cuantitativa o cualitativa antes de asignar el respirador.La prueba de ajuste es un requerimiento de OSHA,
CSA y BMOL. La prueba de ajuste se debe realizar con el cartucho, cánister,ltro o combinación más pesada que
utilizará el usuario en su ambiente laboral. Tambiénse debe realizar la prueba de ajuste de los respiradores al usar
todo el equipo de protección personal (EPP) que utilizará en el ambiente ocupacional que pueda afectar el ajuste del
respirador (por ejemplo, capuchas, cascos,gafas de seguridad, protectores auditivos, etc.). Para mayor información
sobre la prueba de ajuste, contacte al Servicio Técnico3M PSD.
Prueba cuantitativa de ajuste
La prueba cuantitativa de ajutes (QNFT) puede realizarse con un Adaptador para prueba de ajuste 3M™ 601 y Filtros
P100, como los Filtros para partículas 3M™ 2091 ó 7093.
Prueba cualitativa de ajuste
La prueba cualitativa de ajuste (QLFT) son el Equipo de prueba cualitativa de ajuste 3M™ FT-10 o FT-30puede
realizarse con cualquiera de los ltros para partículas aprobados por el NIOSH.
Entrada y salida del área contaminada
• Los contaminantes suspendidos en el aire que pueden ser peligrosos para su salud incluyen aquellos tan pequeños
que no puede verlos u olerlos.
• Siempre realice una prueba de sello antes de entrar al área contaminada.
• Abandone de inmediato el área contaminada si ocurre alguna de las siguientes condiciones:
•
Si se daña cualquier parte del sistema.
•
Si se le diculta la respiración.
•
Si siente mareos o si se ve afectada su visión.
•
Si percibe los contaminantes por el gusto u olfato.
•
Si siente irritación en cara, ojos, nariz o boca.
•
Si sospecha que la concentración de los contaminantes puede haber alcanzado los niveles en los que el
respirador ya no proporcione una protección adecuada.
• No use este respirador para entrar a áreas donde:
•
Las atmósferas sean decientes de oxígeno.
•
Las concentraciones de los contaminantes sean desconocidas.
•
Las concentraciones de los contaminantes sean inmediatamente peligrosas para la vida o salud.
•
Las concentraciones de contaminantes excedan la MUC determinada con el APF para el sistema respirador
especíco o el APF estipulado por las normas gubernamentales correspondientes, lo que sea menor.
INSPECCIÓN, LIMPIEZA Y ALMACENAMIENTO
WADVERTENCIA
No seguir estas instrucciones puede reducir el desempeño del respirador,provocar exposición a los
contaminantes superior al OEL, y ocasionar enfermedad o incluso la muerte.
• No limpie el respirador con solventes. Limpiar el respirador con solventes puede degradar los
componentes de éste y reducir su efectividad.
• Antes de cada uso, revise los componentes del respirador para asegurar las condiciones
adecuadas de funcionamiento.
Procedimiento de inspección
Revise el respirador antes de cada uso para asegurarse que está en buenas condiciones de operación. Antes de cada
uso debe remplazar cualquier parte dañada o defectuosa. No entre en el área contaminada si el respirador tiene alguna
parte dañada o defectuosa. Se recomienda el siguiente procedimiento de inspección.
1. Revise que la pieza facial no tenga grietas, rasgaduras o polvo.Asegúrese que la pieza facial, en especial el área de
sello, no esté distorsionada.
2. Revise que las válvulas de inhalación no estén distorsionadas, agrietadas o rasgadas.
3. Revise que las bandas para la cabeza estén intactas y tengan buena elasticidad.
4. Revise que todas las partes plásticas esten agrietadas o se haya aojado. Asegúrese que los empaques de las
conexiones tipo bayoneta estén en buenas condiciones.
5. Quite la cubierta de la válvula de exhalación y revise que la válvula y el asiento de ésta no estén sucios,
distoricionados, agrietados o rasgados. Reemplace la cubierta para válvula de exhalación.
6. Revise que el visor no tenga daños que impidan el desempeño del respirador o diculten la visión.
Limpieza y mantenimiento
Se recomienda limpiar el respirador después de cada uso.
1. Quite los cartuchos, ltros y/o tubos de respiración y copa nasal. Si es necesario,también puede desarmar la
cubierta de la válvula de exhalación, el ensamble de válvula de exhalación, el diafragma para comunicación,el
ensamble tipo bayoneta, el visor y el sello facial.
2. Con excepción de los ltros y cartuchos, limpie la pieza facial al sumergir en solución de limpieza con agua tibia,
sin que ésta exceda 49°C (120°F), y talle con un cepillo suave hasta que quede limpia. Si es necesario,agregue
detergente neutro. No use limpiadores que contengan lanolina u otro aceite.
3. Desinfecte la pieza facial al humedecerla en una solución de amoníaco cuaternario o hipocloruro de sodio (30ml
[1oz] de blanqueador doméstico en 7.5 l [2 galones] de agua) u otro desinfectante.
4. Lave en agua fresca y tibia, y deje secar al aire en una atmósfera no contaminada. No vuelva a colocar la copa
nasal hastsa que la pieza facial esté totalmente seca.
5. Antes de cada uso debe revisar los componentes del respirador.Debe eliminar cualquier componente dañado o
deteriorado.
6. Debe almacenar el respirador limpio lejos de áreas contaminadas.
ESPECIFICACIONES
Contacte al Servicio Técnico3M para obtener las especicaciones técnicas , como peso, materiales de construcción,
entre otros. Este producto no contiene componentes de látex de hule natural.
Selección y aprobación de cartucho y ltro
Antes de usar cualquiera de estos productos, el usuario debe leer el uso especíco, las limitaciones de uso e
información de advertencia incluidos en las Instrucciones y la literatura del producto, o llame al Servicio Técnicode PSD
al No exceda el uso máximo de concentraciones establecidas por las normas regulatorias locales.
Aprobación NIOSH
Cartuchos 3M™ Serie 6000
6001
6001i
6002
6003
6004
6005
6006
6009S
60921
60921i
60922
60923
60924
60925
60926
60928**
60929S
Ciertos vapores
orgánicos XX X XX XX X XXXX
Cloro X X X X X X X X
Cloruro dehidrógeno X X X X X X X
Dióxido deazufre X X X X X X X X X
Dióxido de cloro X X X X
Ácido sulfhídrico X X X X X X X
Fluoruro de hidrógeno X X X X X
Formaldehído X X X X
Amoníaco X X X X
Metilamina X X X X
Vapor de mercurio X X
Filtro para partículas
P100 XXXXXXXXX
** Sugerido por 3M para uso contra metilbromuro o yoduro de radio hasta 5ppm con remplazo diario de cartucho.
NOTA:No está aprobado por NIOSH para uso contra metilbromuro o yoduro de radio.
Aprobación NIOSH Filtros 3M™
2071
2078**
2076 HF
2091
2096
2097**
2291
2296
2297**
5N11
5P71
7093
7093C
5935BR
P100 X X X X X X X X
P95 X X X X
N95 X X
HF X X
Alivio para niveles
molestos*
Gases ácidos X X X X X
Vapores orgánicos X X X X
* Sugerido por 3M para alivio contra niveles molestos de gas ácido y vapores orgánicos. Niveles molestos se reere a
concentraciones que no excedan el PEL de OSHA o los límites gubernamentales de exposición ocupacional, lo que sea
menor.No use para protección respiratoria contra gases ácidos/vapores orgánicos.
** Sugerido por 3M para protección contra ozono hasta 10 veces el PEL de OSHA o los límites de exposición permitidos
correspondientes, lo que sea menor.
NOTA:No aprobado por el NIOSH para uso contra ozono.
En Brasil, el ltro 5935BR está aprobado como un ltro N95 por NIOSH y un ltro P3 por BMOL.
Adaptadores y Soportes para ltro 3M™
Número Descripción
501 Soporte de ltro para uso con Cartucho Serie 6000 y Filtros 5N11 y 5P71.
502 Adaptador de ltro para uso con Cartucho Serie 6000 y Filtros 2000 y 7093/7093C.
603 Adaptador de ltro para uso con Filtros Serie 5N11 y Filtros 5P71.
En Brasil, el Filtro 5935BR 3M™ puede usarse conAdaptador de ltro 603 y Soporte de ltro 501 en la Pieza facial de
cara completa 3M™ Serie 6000.
Vida útil de los cartuchos químicos y ltros para partículas
PRECAUCIÓN
No eliminar de manera adecuada los cartuchos, ltros o respiradores usados y contaminados con materiales
peligrosos puede ocasionar exposiciones personales, al igual que daño ambiental. El manejo,transporte y la
disposición de cartuchos, ltros o respiradores usados debe cumplir con todas las leyes y regulaciones federales,
estatales y locales.
Los Cartuchos químicos 3M™ Serie 6000 se deben utilizar antes de la fecha de caducidad señalada en el empaque del
cartucho. La vida útil de estos cartuchos dependerá de la actividad del usuario (rango de respiración), el tipo especíco,
la volatilizad y la concentración de los contaminantes y las condiciones ambientales, como humedad y temperatura.
Reemplace los cartuchos de acuerdo con el indicador de vida útil (ESLI), un programa de cambio establecido, las
regulaciones, o antes si detecta los contaminantes por el olor,gusto o si presenta alguna irritación.
Debe reemplazar de inmediato los ltros para partículas si se dañan, ensucian o si incrementa la resistencia. Los ltros
serie N no se deben utilizar en ambientes con aceites. Los ltros serie R pueden limitarse a 8 horas de uso continuo e
intermitente si hay aerosoles de aceite en el ambiente. Si usa el producto en un ambiente que sólo contenga aerosoles
de aceite, remplace los ltros Serie P después de 40 horas o 30 días de uso, lo que ocurra primero.
INSTRUCCIONES PARA REEMPLAZO DE PARTE
Ensamble de pieza facial de cara completa 3M™ Ultimate FX FF-400
El ensamble de pieza facial consiste de ensamble de arnés para la cabeza, ensamble de copa nasal, ensamble de
diafragma para comunicación, ensamble de válvula de exhalación, ensamble de visor,sello facial (pequeño, mediano o
grande), ensamble de marco (marco, tuerca y tornillo),ensamble tipo bayoneta y cubierta para válvula de exhalación.
Para desarmar el ensamble de visor del sello facial, quite el tornillo Phillips del marco,retire el marco del sello facial y
quite el sello del ensamble de visor.
Reemplazo de cubierta de válvula
1. Quite la cubierta de la válvula al pulsar el botón de la cubierta y deslizarla hacia arriba, paralela con el visor
(Fig. 18).
2. Remplace la cubierta de válvula al colocar el extremo abierto en la parte superior del ensamble de válvula de
exhalación, guíe las lengüetas por debajo del ensamble de cubierta de válvula y deslice hacia abajo hasta que la
cubierta de válvula abroche y quede asentada en su lugar.
Reemplazo del ensamble de válvula de exhalación
1. Quite la cubierta de la válvula al pulsar el botón de la cubierta y deslizarla hacia arriba, paralela con el visor
(Fig. 18).
2. Quite el ensamble de válvula de exhalación al girar en sentido contrario de las manecillas del reloj 1/4 de vuelta
(Fig. 19).
3. Remplace el ensamble de válvula de exhalación al alinear las orejetas con la abertura del ensamble de válvula de
exhalación en el visor y gire en sentido de las manecillas del reloj 1/4 de vuelta hasta que se detenga.
4. Remplace el ensamble de cubierta de la válvula.
Reemplazo de válvula de exhalación
1. Quite la cubierta de la válvula al pulsar el botón de la cubierta y deslizarla hacia arriba, paralela con el visor
(Fig. 18).
2. Quite el ensamble de válvula de exhalación al girar en sentido contrario de las manecillas del reloj 1/4 de vuelta
(Fig. 19).
3. Tome la válvula y jale para sacar cada vástago de ésta del asiento de la válvula.
4. Revise el asiento de la válvula para vericar que esté limpia y en buenas condiciones.
5. Coloque el repuesto nuevo de la válvula de exhalación sobre el puerto de exhalación al insertar los vástagos y jale
desde el lado opuesto hasta que ambos hayan quedado abrochados en su lugar.
6. Remplace el ensamble de válvula de exhalación.
7. Remplace la cubierta de válvula.
NOTA:Realice una revisión de presión negativa para asegurarse que la válvula de exhalación funcione de
manera correcta.
Reemplazo del Ensamble de copa nasal
El Ensamble de copa nasal consiste de copa nasal y válvulas de inhalación. Está diseñado para su instalación directa en
el visor y para colocación cómoda sobre la boca y nariz del usuario del respirador para ayudar a purgar el aire exhalado
y prevenir el empañamiento del visor.
1. Quite el ensamble de copa nasal al tomar la copa justo debajo de la válvula de inhalación y sacarla con suavidad
del ensamble del visor (Fig. 20).
2. Para remplazar,coloque el ensamble de copa nasal en el ensamble del visor al alinear el anillo de plástico rígido en
la copa nasal con el ensamble del visor y presionar con rmeza en las lengüetas centrales hasta que la copa nasal
quede abrochada y asentada en su lugar (Fig. 21).
3. Presione el anillo superior de la copa nasal hasta que las lengüetas queden abrochadas en su lugar.
Reemplazo del Ensamble de diafragma para comunicación
1. Quite el ensamble de copa nasal al tomar la copa justo debajo de la válvula de inhalación y sacarla con suavidad
del ensamble del visor (Fig. 20).
2. Quite la cubierta de la válvula al pulsar el botón de la cubierta y deslizarla hacia arriba, paralela con el visor
(Fig. 18).
3. Quite el ensamble de válvula de exhalación al girar en sentido contrario de las manecillas del reloj 1/4 de vuelta.
4. Quite el ensamble de diafragma para comunicación al girar en sentido contrario de las manecillas del reloj 1/4 de
vuelta (Fig. 22).
5. Remplace el diafragma para comunicación al alinear las orejetas de éste con la abertura del diafragma en el ensamble
del visor.
6. Gire en sentido de las manecillas del reloj 1/4 de vuelta hasta que quede rme y se detenga.
7. Remplace el ensamble de válvula de exhalación.
8. Remplace el ensamble de cubierta de la válvula.
9. Remplace el ensamble de copa nasal (Fig. 21).
Reemplazo del Ensamble tipo bayoneta
El Ensamble tipo bayoneta consiste del anillo tipo bayoneta, la conexión tipo bayoneta y el empaque de inhalación.
1. Quite el ensamble de copa nasal al tomar la copa justo debajo de la válvula de inhalación y sacarla con suavidad
del ensamble del visor (Fig. 20).
2. Quite el anillo tipo bayoneta al girar en sentido contrario a las manecillas del reloj 1/4 de vuelta (Fig. 23).
3. Quite la bayoneta del ensamble de visor (Fig. 24).
4. Alinee la llave en la nueva bayoneta con ranura en el ensamble del visor y sostenga con rmeza.
5. Alinee las orejetas con las ranuras en las bayonetas y gire en sentido de las manecillas del reloj 1/4 de vuelta hasta
el tope.
6. Remplace el ensamble de copa nasal (Fig. 21).
Reemplazo de válvula de inhalación
Las válvulas de inhalación están ubicadas en ensambles tipo bayoneta en los puertos de inhalación de la pieza facial
y dentro de los puertos de inhalación de la copa nasal. Antes del uso de cada respirador debe revisar estas válvulas y
cambiarlas cada vez que sea necesario o si están dañadas.
1. Quite las válvulas existentes al tomar la válvula y sacar el vástago de ésta del asiento de la válvula.
2. Instale válvulas nuevas en el asiento de válvula al presionar el vástago de la válvula a través del a asiento.
Asegúrese que el vástago de la válvula esté bien enganchado en el asiento, que esté plano y que se mueva con
libertad; es decir,que gire.
Reemplazo del Ensamble de arnés para la cabeza
1. Quite el Arnés para la cabeza existente al zafar el broche de los botones (Fig.25).
2. Jale las lengüetas del arnés para la cabeza hacia un ángulo y fuera de los broches. Note la orientación que tienen
las lengüetas y los broches del Arnés para la cabeza para volverlo a ensamblar.
3. Coloque el arnés para la cabeza hacia abajo en una supercie plana con el logotipo de 3M mirando hacia arriba
(Fig. 26).
4. Entrelace las lengüetas del arnés para la cabeza a través de los broches y jale cada una hasta que su extremo haya
pasado por completo por el broche.
5. Coloque el visor de la pieza facial en una supercie plana y coloque el nuevo arnés para la cabeza y abroche el
ensamble en la pieza facial. El arnés para la cabeza debe ensamblarse con el logotipo de 3M mirando hacia arriba.
6. Abroche cada broche en el botón correspondiente y asegúrese que las bandas no queden torcidas.
Reemplazo del Ensamble de marco de visor
El Ensamble de marco de visor consiste de un marco de visor,una tuerca y un tornillo.
1. Quite el tornillo Phillips del marco. Saque el marco del sello facial (Fig.27).
2. Coloque el marco nuevo, alinee las marcas superiores e inferiores. Instale y apriete bien el tornillo.Asegúrese que
las marcas de alineación estén bien alineadas en la parte superior e inferior (Fig. 28).
Reemplazo del Ensamble de visor
El Ensamble de visor consiste de un lente rígido de policarbonato.
1. Quite el ensamble de copa nasal al tomar la copa justo debajo de la válvula de inhalación y sacarla con suavidad
del ensamble del visor (Fig. 20).
2. Quite la cubierta de la válvula al pulsar el botón de la cubierta y deslizarla hacia arriba, paralela con el visor
(Fig. 18).
3. Quite el ensamble de válvula de exhalación al girar en sentido contrario a las manecillas del reloj 1/4 de vuelta y
quitar el puerto central del visor (Fig. 19).
4. Quite el ensamble de diafragma para comunicación al girar en sentido contrario de las manecillas del reloj 1/4 de
vuelta (Fig. 22).
5. Quite los ensambles tipo bayoneta al girar los anillos de bayoneta en sentido contrario a las manecillas del reloj 1/4
de vuelta (Fig.23) y quitar las bayonetas del ensamble de visor (Fig. 24).
6. Quite el tornillo Phillips del marco. Saque el marco del sello facial (Fig.27).
WADVERTÊNCIA
Este respirador ajuda a proteger contra certos contaminantes transportados pelo ar.O uso
incorreto pode resultar em doenças ou morte. Para uso adequado, consulte seu supervisor,ou
as Instruções do Usuário, ou ligue para a 3M nos EUA, 1-800-243-4630.No Canadá, ligue para o
Serviço Técnico,1-800-267-4414. No Brasil, entre em contato pelo número: 0800-0550705.
IMPORTANTE
Estas Instruções de Uso fornecem informações somente sobre o uso da peça facial. Informações importantes são
fornecidas nas Instruções de Uso, com cada um dos sistemas de ltração que são usados com a Peça Facial Inteira
3M™ FF-401, FF-402 e FF-403. Leia completamente todas as Instruções de Uso e advertências antes de usar.Guarde
estas Instruções de Uso para consulta. Se você tiver perguntas com relação a estes produtos entre em contato com o
Serviço Técnico 3M.
Nos Estados Unidos:
Internet: www.3M.com/PPESafety
Assistência Técnica:1-800-243-4630
No Canadá:
Internet: www.3M.com/CA/OccSafety
Assistência Técnica:1-800-267-4414
No Brasil:
Internet: www.3mepi.com.br
Assistência Técnica:0800-0550705
Aplicação
Os Respiradores 3M™ Série FF-400 Peça Facial Inteira FX (FF-401, FF-402 e FF-403) são projetados para ajudar a
proporcionar proteção respiratória contra certos contaminantes transportados pelo ar quando usados de acordo com
todas as instruções e limitações de uso e regulamentações aplicáveis de segurança e saúde. Todasas peças faciais
da série FF-400 satisfazem os requisitos de impacto da norma ANSI Z87.1-2003, nível de alto impacto,para proteção
limitada da face e dos olhos.
WADVERTÊNCIA
Respiradores selecionados, utilizados e mantidos adequadamente ajudam a proteger contra certos
contaminantes ao reduzir as concentrações de partículas transportadas pelo ar abaixo do Limite
Ocupacional de Exposição (OEL). É essencial seguir todas as instruções e regulamentações do
governo a respeito do uso deste produto, incluindo a utilização do sistema completo de respirador
durante todo o tempo de exposição a m de que o produto ajude a proteger o usuário. O uso
incorreto dos respiradores pode resultar em sobre-exposição aos contaminantes e levar a
doenças ou morte. Para uso adequado, fale com seu supervisor,consulte as Instruções de Uso do
produto ou entre em contato com o Serviço Técnico3M.
Lista de Avisos e Precauções dentro destas Instruções de Uso
WADVERTÊNCIA
O não cumprimento destas instruções poderá reduzir o desempenho do respirador,expondo-o a
contaminantes acima do OEL, e pode resultar em doenças ou morte.
• Para ajudar a manter uma boa vedação entre o rosto e a vedação facial, esta deve estar livre
de obstruções em todos os momentos. Não use com barba ou pêlos faciais que impeçam o
contato direto entre o rosto e a vedação facial do respirador.Não use com óculos de lentes
corretivas. Se for necessária a utilização de óculos com lentes corretivas, deve ser usado um
Kit de Óculos 3M™ dentro do respirador.
• Não limpe o respirador com solventes. A limpeza com solventes pode degradar alguns
componentes do respirador e reduzir a eciência do mesmo.
• Inspecione todos os componentes do respirador antes de cada uso para assegurar uma
condição operacional adequada.
• Não altere, faça mau uso ou não tenha cuidado com este respirador.
PRECAUÇÃO
Falha em descartar adequadamente cartuchos, ltros usados ou respiradores contaminados por materiais perigosos
pode resultar em exposições pessoais bem como dano ambiental. O manuseio, o transporte e o descarte de
cartuchos, ltros ou respiradores usados devem cumprir todas as leis e regulamentos federais, estaduais,provinciais
e locais aplicáveis.
Limitações e Precauções NIOSH para Uso em Pressão Negativa
Podem ser aplicadas as seguintes restrições.Veja a Etiqueta de Aprovação NIOSH. Se você estiver utilizando a peça
facial série FF-400 como parte de uma conguração de Respirador de Suprimento de Ar,consulte as Instruções de Uso
que acompanha o seu dispositivo de controle de ar para informação sobre Precauções e Limitações NIOSH.
A - Não deve ser usado em atmosferas contendo menos do que 19,5% de oxigênio.
B - Não deve ser usado em atmosferas imediatamente perigosas à vida ou à saúde.
C - Não exceder as concentrações máximas de uso estabelecidas pelas normas regulamentadoras.
H - Siga o programa estabelecido para troca do ltro e canister ou observe a ESLI para assegurar que o cartucho e os
canister sejam substituídos antes de ocorrer alguma ruptura.
J - Falha em usar ou fazer manutenção adequadamente neste produto pode resultar em ferimentos ou morte.
L - Siga as Instruções de Uso do fabricante quanto a troca de cartuchos, canister e/ou ltros.
M - Todos os respiradores aprovados devem ser selecionados, ajustados, usados e mantidos de acordo com MSHA,
OSHA ou outras regulamentações aplicáveis.
N - Nunca substitua, modique, adicione ou omita partes. Use somente as peças de reposição na conguração como
especicado pelo fabricante.
O - Consulte as Instruções de Uso, e/ou manuais de manutenção, para informação sobre o uso e manutenção destes
respiradores.
P - O NIOSH (Instituto Nacional de Segurança e Saúde Ocupacional) não avalia respiradores para uso como máscaras
cirúrgicas.
S - Aplicam-se Instruções de Uso em situações especiais ou críticas e/ou limitações especícas de uso. Consulte as
Instruções de Uso antes da colocação.
S - Instruções de Uso Especiais ou Críticas
Os Cartuchos Indicadores de Vida Útil para VaporOrgânico 3M™ (6001i e 60921i) e para Vapor de Mercúrio (6009S e
60929S) são equipados com Indicador de Fim de Vida Útil passivo (ESLI) 3M™.O indicador deve ser facilmente visto
ao usar o respirador,sem manipulação. Se não puder ler prontamente o ESLI, use um espelho para observá-lo, conte
com um colega de trabalho que possa ver o ESLI, ou vá para uma área limpa, retire o respirador e visualize o ESLI.Não
cone unicamente no ESLI de vapor orgânico, a menos que seu empregador tenha determinado que é apropriado para
seu local de trabalho. Vejaas Instruções de Uso do 6001i ou 60921i para maiores informações, incluindo as Instruções
Especiais com relação ao ESLI. Os cartuchos de vapor de mercúrio devem ser descartados quando o ESLI mudar para
a cor de descarte encontrada na etiqueta do cartucho de vapor de mercúrio; ou dentro de 30 dias da abertura da
embalagem; ou quando o ESLI ca sujo ou danicado; ou quando odores de vapores ou gases se tornarem perceptíveis;
ou de acordo com a vida útil do cloro, o que ocorrer primeiro.O vapor de mercúrio não tem odor.
Gerenciamento do Programa do Respirador
O uso ocupacional dos respiradores deve estar em concordância com as normas aplicáveis de saúde e segurança. Pela
lei dos Estados Unidos, os empregadores devem estabelecer um programa por escrito de proteção respiratória que
obedeça os requisitos do Padrão de Proteção Respiratória OSHA 29 CFR 1910.134 e quaisquer normas aplicáveis de
substância especíca do OSHA. No Canadá, os requisitos da norma CSA Z94.4 devem ser seguidos e/ou os requisitos da
jurisdição aplicável, como apropriado. No Brasil,siga o Programa de Proteção Respira tória do Ministério doTrabalho.
Para informação adicional sobre esta norma, entre em contato com OSHA em www.OSHA.gov.Consulte um Higienista
Industrial ou entre em contato com o Serviço Técnico3M com questões a respeito da a plicabilidade destes produtos
com relação aos seus requisitos de trabalho.
Tabela 1: Principais Seções da OSHA 29 CFR 1910.134
Seção Descrição
A Prática Permissível
B Denições
C Dispositivos de Proteção Respiratória
D Seleção de Respiradores
E Avaliações Médicas
F Ensaio de Vedação
G Uso de Respiradores
H Manutenção e Cuidado com os Respiradores
I Uso e Qualidade do Ar Respirável
J Identicação de Cartuchos, Filtros, e Canisters
K Treinamento e Informação
L Avaliação do Programa
M Manutenção de Registros
Fatores de Proteção Atribuídos
Tabela 2: Fatoresde Proteção Atribuídos (FPA)
Tipo de Respirador FPA
Respirador de Peça Facial Completa para Puricação de Ar a Pressão Negativa 10/501
Respirador de Suprimento de Ar (SAR) tipo Peça Facial Completa de Fluxo Contínuo 1000
1O usuário do respirador deve testar o ajuste com um método de ensaio de vedação quantitativo a m de usar um fator
de proteção atribuído maior que 10 quando usado como respirador puricador de ar a pressão negativa.
No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho,não use um respirador de
peça facial completa quando as concentrações de contaminantes são maiores que 100 vezes o limite de exposição
permitido no modo de puricação de ar.
INSTRUÇÕES DE OPERAÇÃO
Desembalar
Inspecione o conteúdo da embalagem quanto a danos de transporte e assegure-se de que todos os componentes estão
presentes (Consulte a Fig. 27).O produto deve ser inspecionado antes de cada uso seguindo os procedimentos na seção
Inspeção desta Instrução de Uso.
Montagem
Montagem de Cartucho 3M™ Série 6000, Filtro 7093, e Cartucho/Filtro 7093C (Fig.1, 2)
1. Alinhe o encaixe do cartucho ou ltro com o pequeno ressalto sólido de baioneta na peça facial e empurre em
conjunto.
2. Gire o cartucho ou ltro no sentido horário até estar rmemente assentado e não puder ser mais girado (cerca de
1/4 de volta).
3. Repita com o segundo cartucho ou ltro.
Filtro 3M™ Série 2000 (Fig. 3)
1. Alinhe a abertura do ltro com o ltro anexo na peça facial e aperte em conjunto.
2. Gire o ltro no sentido horário até encaixar rmemente e não puder ser girado mais.
3. Repita para o segundo ltro.
Montagem de Filtro (para Filtros 3M™ 5N11 e 5P71)
1. Coloque o ltro no Retentor 3M™ 501 de modo que o lado impresso do ltro esteja voltado para o cartucho.
2. Pressione o cartucho para dentro do retentor de ltro. Ele deve prender rmemente com um estalo dentro do
retentor de ltro. Quando corretamente instalado, o ltro deve cobrir completamente a face do cartucho (Fig.4).
3. Para substituir o ltro, remova o retentor erguendo a lingueta.
No Brasil, o Filtro 3M™ 5935BR pode ser usado com o Retentor de Filtro 3M™ 501 na PeçaFacial Inteira 3M™ Série
FF-400.
Montagem do Adaptador 3M™ 502
1. Alinhe o adaptador sobre o cartucho. Encaixe o adaptador sobre a frente do cartucho, colocando os polegares de
ambas as mãos sobre o topo do adaptador e os dedos ao longo das laterais inferiores do cartucho (Fig. 5).
2. Engate o encaixe traseiro apertando a lateral de trás do cartucho e o adaptador juntos, usando a mesma posição
das mãos. Deve ser escutado um clique quando cada encaixe for engatado (Fig.6).
3. Coloque o ltro em direção ao suporte do ltro de modo que o ltro venha em contato uniforme com a junta. Gire no
sentido horário em um quarto de volta até assentar rmemente e o ltro não possa mais ser girado. Repetir para o
segundo ltro.
IMPORTANTE: O conjunto do adaptador de Filtro3M™ 502, uma vez instalado em um Cartucho 3M™ Série 6000, não
deverá ser removido ou reutilizado. A remoção ou reutilização pode resultar em vazamento,superexposição, doenças
ou morte.
Montagem do Adaptador de Filtro 3M™ 603 e Acessório de Filtro (para Filtros 3M™
5N11 e 5P71)
1. Alinhe o encaixe na borda do adaptador 603 com a marca da peça facial como mostrado (Fig. 7).
2. Gire o adaptador um quarto de volta no sentido horário até parar.Para remover o adaptador, gire um quarto de volta
no sentido anti-horário (Fig. 8).
3. Coloque o ltro no retentor 501 com a impressão do ltro voltada para o adaptador 603. Pressione o retentor sobre
o adaptador e assegure que a vedação do ltro está livre de vincos ou folgas (Fig. 9).
No Brasil, o Filtro 3M™ 5935BR pode ser usado com oAdaptador de Filtro 603 e o Retentor de Filtro 501 na Peça
Facial Inteira 3M™, Série FF-400.
Montagem do Respirador de Linha de Ar Dupla 3M™
O usuário deve seguir as Instruções de Uso do Respirador de Ar Suprido de Linha de Ar Dupla,fornecidas junto com os
Respiradores de Ar Suprido de Linha de Ar Duplada 3M™.
Montagem das Traquéias Duplas de Linha de Ar
1. Segure a peça facial na sua frente de modo que o logo 3M que voltado para você. Alinhe os dois ramos da
traquéia sobre os dois suportes de baioneta na peça facial (Fig. 10).Para Traquéias 3M™ SA-1500 ou SA-1600,
certique-se de que o logotipo 3M na traquéia e na peça facial estejam ambos voltados para você. ParaTraquéias
3M™ SA-2500 ou SA-2600, certique-se de que o logotipo 3M na traquéia está virado na direção oposta ao
logotipo 3M na peça facial.
2. Torça cada ramo da traquéia um quarto de volta no sentido horário até que que rmemente assentado na baioneta
e não possa ser girado (Fig. 11 e 12).Não force para que a baioneta não se danique. É mostrado o modelo SA-
1500/SA-2500.
3. Prenda a linha de ar aos reguladores de ar aprovados conforme os esquemas de pressão nas Instruções de Uso dos
respiradores de suprimento de ar,linha de ar dupla.
Montagem das Traquéias Duplas de Linha de Ar 3M™ em Combinação com
Cartuchos e/ou Filtros
As versões SA-1600 (montagem frontal) e SA-2600 (montagem traseira) das TraquéiasDuplas de Linha de Ar 3M™
permitem o uso de Cartuchos Série 6000 e Filtros Série 2000 3M™, com aprovação NIOSH.Para listagem dos
cartuchos e ltros aprovados, consulte a etiqueta de aprovação NIOSH inclusa com os kits de TraquéiasDuplas de Linha
de Ar 3M™.
1. Conecte as traquéias SA-1600 ou SA-2600 na peça facial de acordo com os procedimentos descritos
anteriormente. O procedimento é idêntico aos modelos SA-1500 e SA-2500.
2. Faça uma seleção dos cartuchos e/ou ltros que satisfazem os seus requisitos de proteção respiratória, e prenda
nas baionetas externas das traquéias SA-1600 ou SA-2600.
3. Vista a peça facial de acordo com os procedimentos descritos na seção de Colocação do Respirador nas instruções.
4. Depois que o ajuste tenha sido adequadamente testado, execute um ensaio de vedação com pressão positiva e
negativa cada vez que o respirador for usado, de acordo com os procedimentos descritos na seção Vericação de
Vedação nas instruções.
Se você não conseguir um ajuste adequado, NÃO entre na área contaminada. Consulte o seu supervisor.
Para montar as TraquéiasDuplas de Linha de Ar 3M™ em Combinação com Cartuchos/Filtros 3M™, as válvulas de
inalação da peça facial devem ser removidas.
IMPORTANTE: Se a peça facial for usada no modo de puricação de ar (sem usar as traquéias SA-1600 ou SA-2600),
as válvulas de inalação devem ser recolocadas na peça facial antes do uso.
Uso das Traquéias Duplas de Linha de Ar 3M™ sem Cartuchos ou Filtros
Para usar as Traquéias3M™ (SA-1600 e SA-2600) sem cartuchos ou ltros, prenda uma Tampa de Baioneta 6880
3M™ em cada suporte externo de baioneta sobre a traquéia. Quando usado como um respirador de uxo contínuo
direto Tipo C,o Fator Atribuído de Proteção é 1000 vezes as diretrizes PEL, OEL ou TLV para respiradores de peça facial
completa.
INSTRUÇÕES DE AJUSTE
WADVERTÊNCIA
Falha em seguir estas instruções pode reduzir o desempenho do respirador,expô-lo a
contaminantes acima do OEL, e pode resultar em doenças ou morte.
• Para ajudar a manter uma boa vedação entre o rosto e a vedação facial, esta deve estar livre de
obstruções em todos os momentos. Não use com barba ou pêlos faciais que evitem o contato
direto entre o rosto e a vedação facial do respirador.Não use com óculos de lentes corretivas. Se
for necessário usar óculos com lentes corretivas, deve ser usado um Kit de Óculos 3M™ dentro
do respirador.
Estas instruções DEVEM ser seguidas a cada vez em que o respirador for usado.
Colocação do Respirador
NOTA:Dois fatores chave na colocação eciente são colocar inicialmente o nariz na copa nasal para centralizar
o respirador na face e apertar os tirantes duas vezes seguindo as etapas 4, 5,6, primeiro para acomodar o
respirador e a seguir repetir as etapas 4, 5, 6 uma segunda vez para xar a vedação da peça facial.Deve ser
tomado cuidado para não apertar em demasia os tirantes de baixo na primeira vez.
1. Afrouxe totalmente os seis tirantes da cabeça.
2. Segure a frente da peça facial com uma mão e os tirantes/suporte de conforto longe da peça facial com a outra mão,
criando uma abertura para a cabeça. Puxe o conjunto do respirador para baixo sobre a cabeça e face através da
abertura. Coloque o nariz no copo de nariz e o queixo na área do copo de queixo e a seguir aperte a peça facial de
modo rme e uniforme contra o rosto (Fig. 13).
3. Puxe o suporte de cabeça para a parte de trás da cabeça (Fig. 13).
NOTA:Repita a sequência das eta pas 4 a 6 duas vezes,uma vez para acomodar os tirantes e eliminar a folga, e uma
segunda vez para prender e vedar a peça facial do respirador no rosto.
4. Aperte os tirantes do fundo um por vez. Tenhacuidado para apertar ambos os lados de modo igual (Fig. 14).
5. Aperte os tirantes do meio um por vez. Tenhacuidado para apertar ambos os lados de modo igual.
6. Aperte os tirantes de cima um por vez. Tenhacuidado para apertar ambos os lados de modo igual.
7. Verique novamente todos os tirantes para assegurar que estão apertados e uniformemente tensionados de modo
que o suporte da cabeça esteja centralizado sobre a parte de trás da cabeça. Assegure-se de que os tirantes e abas
permanecem planas contra sua cabeça.
Se possível, peça a um colega para vericar se você colocou seu respirador adequadamente. Execute um teste de
vedação como descrito abaixo.
Seleção Inicial de Peças Faciais Pequenas, Médias ou Grandes
Pode ser necessário experimentar mais de uma peça facial antes de determinar o melhor tamanho para o seu rosto.
Depois de colocar,verique o seguinte:
1. Nada (por exemplo cabelo, jóias, etc.) pode estar entre o rosto e a superfície de vedação do respirador.Barba ou
costeletas podem ter que ser aparados ou cortados.
2. Os tirantes inferiores e médios não devem ferir as orelhas.
3. Os olhos devem apontar entre o centro e 1/3 do topo da lente.
4. O respirador não deve car tão apertado contra o rosto de modo que os olhos quem parcialmente fechados.
5. A parte inferior do conjunto da máscara não deve ferir a garganta.
6. Não devem existir folgas visíveis entre a vedação e o rosto.
7. A pele em frente as orelhas não deve car enrugada.
8. O copo de nariz não deve atrapalhar a visão.
9. Assegure-se de que outros equipamentos de segurança não interram com as velas ou o ajuste do respirador.
Se qualquer um destes critérios não for cumprido, é possível que o respirador não se encaixe adequadamente a você.
Selecionar uma peça facial de tamanho diferente pode proporcionar um ajuste mais adequado. Pode ser necessário
experimentar mais de uma peça facial antes de determinar o melhor tamanho para o seu rosto. Um teste de ajuste pode
conrmar o ajuste adequado. Se você tiver mais perguntas, fale com seu supervisor.
Vericação de Vedação
Sempre verique a vedação do respirador no seu rosto antes de entrar em uma área contaminada de acordo
com as instruções fornecidas abaixo para a sua conguração especíca de respirador.A vericação de pressão positiva
é o principal e preferido método para vericação de uma boa vedação para todas as congurações de cartucho e
ltro. A vericação de vedação positiva é o único método para este respirador com FiltrosSérie 2000. A vericação de
vedação com pressão negativa também pode ser feita como uma vericação adicional de uma boa vedação para este
respirador com Cartuchos Série 6000 e Filtros 7093/7093C.Tome cuidado para não prejudicar a vedação do respirador
ao apertar com muita força durante as vericações de pressão negativa.
IMPORTANTE: Se você não puder conseguir uma vedação adequada,NÃO entre na área contaminada. Consulte
o seu supervisor.Antes de designar qualquer respirador a ser usado em uma área contaminada, DEVE ser
executado um teste de vedação qualitativo ou quantitativo de acordo com a norma OSHA 1910.134, Norma CSA
Z94.4 ou o Programa de Proteção Respiratória do Ministério do Trabalho do Brasil.
Vericação de Vedação com Pressão Positiva para todas as congurações aprovadas e
necessárias para os Filtros Série 2000
1. Remova a tampa da válvula de exalação apertando o fundo da tampa com o polegar e deslizando a tampa para
cima, em paralelo com a lente.
2. Coloque a palma da sua mão sobre a válvula de exalação e expire levemente (Fig. 15).Deve-se tomar cuidado para
assegurar uma boa vedação da válvula de exalação. Para fazer isto,cubra toda a face da válvula azul com a base
da palma.
3. Se a peça facial inchar ligeiramente e não for detectado nenhum vazamento de ar entre o rosto e a peça facial, foi
obtida uma vedação adequada.
4. Se for detectado vazamento de ar,reposicione o respirador sobre seu rosto e/ou reajuste a tensão dos tirantes para
eliminar o vazamento, e verique novamente a vedação.
5. Recoloque a tampa da válvula de exalação colocando a extremidade aberta no topo do conjunto da válvula de
exalação, as abas de guia por baixo do conjunto da tampa da válvula e deslize para baixo até que tampa da válvula
trave com um estalo no lugar.
Se for detectado vazamento de ar na vedação da face, reposicione o respirador sobre seu rosto e/ou reajuste a tensão
dos tirantes para eliminar o vazamento e verique novamente a vedação. Deve-se tomar cuidado ao executar a
vericação de vedação com pressão positiva para não exalar com muita força. O objetivo é vericar a vedação, não
atrapalhar a vedação entre a máscara e o rosto.
Vericação de Vedação com Pressão Negativa com Cartuchos Série 6000
1. Coloque as palmas das mãos para cobrir a face do cartucho ou área aberta do Retentor de Filtro 3M™ 501 e
inale gentilmente. Se você sentir a peça facial murchar ligeiramente e puxar para mais próximo ao seu rosto sem
vazamentos entre o rosto e a peça facial, então foi obtida uma vedação adequada (Fig.16).
2. Se for detectado vazamento de ar,reposicione o respirador sobre a face e/ou reajuste a tensão dos tirantes para
eliminar o vazamento de ar e verique novamente a vedação.
Tome cuidado para não atrapalhar a vedação do respirador ao apertar com muita força durante as vericações de
vedação com pressão negativa.
NOTA:O uso de Retentor de Filtro 501 pode ajudar o usuário do respirador a conduzir uma vericação de
vedação com pressão negativa.
Vericação de Vedação com Pressão Negativa com Filtros 7093/7093C
1. Usando as mãos, aperte ou esprema as tampas dos ltros em direção à peça facial e inale gentilmente. Se você
sentir a peça facial murchar levemente e puxar mais próximo ao seu rosto sem vazamentos entre o rosto e a peça
facial, foi obtida uma vedação adequada (Fig.17).
2. Se for detectado vazamento de ar na peça facial, reposicione o respirador sobre a face e/ou reajuste a tensão dos
tirantes para eliminar o vazamento e verique novamente a vedação.
Tome cuidado para não atrapalhar a vedação do respirador ao apertar com muita força durante as vericações de
vedação com pressão negativa.
Vericação de Vedação com Pressão Negativa com Linha de Ar Dupla
1. Desconecte a mangueira de ar da válvula de controle.
2. Com a traquéia ainda conectada à válvula de controle de ar inale levemente. Se você sentir a peça facial murchar
levemente e puxar mais próximo ao seu rosto sem vazamentos entre o rosto e a peça facial, foi obtida uma vedação
adequada.
3. Para linha de ar dupla com combinação onde os cartuchos e ltros estão presos, execute a vericação de vedação
como descrito acima sob o ltro ou cartucho adequado que está sendo usado.
4. Se for detectado vazamento de ar na peça facial, reposicione o respirador sobre a face e/ou reajuste a tensão dos
tirantes para eliminar o vazamento e verique novamente a vedação.
IMPORTANTE: Se você não conseguir um ajuste adequado,NÃO entre na área contaminada. Consulte o seu
supervisor.Antes de designar qualquer respirador a ser usado em uma área contaminada, DEVE ser executado
um teste de vedação qualitativo ou quantitativo de acordo com a Norma OSHA 1910.134 ou a Norma CSA Z94.4.
REMOÇÃO DO RESPIRADOR
1. Afrouxe totalmente todos os seis tirantes de cabeça erguendo nas velas.
2. Remova o respirador puxando os tirantes sobre a cabeça.
ENSAIO DE VEDAÇÃO
A ecácia de um respirador será reduzida se não estiver vedado adequadamente. Portanto,deve ser executado um teste
de vedação quantitativo ou qualitativo antes que o respirador seja usado. O ensaio de vedação é um requisito da
Occupational Safety and Health Administration (OSHA)/Administração da Saúde e Segurança Ocupacional dos
Estados Unidos, da CSA Canadense e do Ministério do Trabalhodo Brasil. O ensaio de vedação deve ser conduzido
utilizando o cartucho, canister , ltro mais pesados ou a combinação que cada usuário irá utilizar em seu ambiente de
trabalho. Os respiradores devem também ser testados quanto a vedação enquanto se usa qualquer equipamento de
proteção individual (EPI) que o usuário pode usar em seu equipamento que venha a afetar a vedação do respirador (por
exemplo, capuzes, capacetes,protetores auditivos, etc.).Para maiores informações com relação ao ensaio de vedação,
entre em contato com o Serviço TécnicoPSD 3M.
Ensaio de Vedação Quantitativo
O Ensaio de Vedação Quantitativo (QNFT) pode ser conduzido usando umAda ptador de Ensaio deVedação 601 3M™ e
ltros P100 tais como Filtros de Partículas 3M™ 2091 ou 7093.
Ensaio de Vedação Qualitativo
O Ensaio de Vedação Qualitativo (QLFT) com o Kit de Ensaio Qualitativo 3M™ FT-10ou FT-30 e pode ser conduzido
usando qualquer um dos ltros de Partículas com aprovação NIOSH.
Entrada e Saída de uma Área Contaminada
• Contaminantes transportados pelo ar podem ser perigosos para sua saúde incluindo aqueles tão pequenos que não
possam ser vistos ou sentido o cheiro.
• Sempre faça uma vericação de vedação antes de entrar na área contaminada.
• Deixe a área contaminada imediatamente se ocorrer qualquer uma das seguintes condições:
•
Qualquer parte do respirador for danicada.
•
A respiração se tornar difícil.
•
Sentir tontura ou sua visão car prejudicada.
•
Sentir gosto ou cheiro de contaminantes.
•
Seu rosto, olhos, nariz ou boca carem irritados.
•
Você suspeitar que as concentrações de contaminantes possam ter atingido níveis nos quais este respirador não
possa mais proporcionar uma proteção adequada.
• Não use este respirador em áreas onde:
•
Atmosferas são decientes em oxigênio.
•
Concentrações de contaminantes são desconhecidas.
•
Concentrações de contaminantes estão Imediatamente Perigosas à Vida ou Saúde (IPVS).
•
Concentrações de contaminantes excedem a Concentração Máxima de Uso (MUC). determinada usando o
Fator de Proteção Atribuído (FPA) para o sistema especíco de respirador ou oAPF delegado pelos padrões
governamentais especícos, o que for menor.
INSPEÇÃO, LIMPEZA E ARMAZENAGEM
WADVERTÊNCIA
Falha em seguir estas instruções pode reduzir o desempenho do respirador,expô-lo a
contaminantes acima do OEL, e pode resultar em doença ou morte.
• Não limpe o respirador com solventes. A limpeza com solventes pode degradar alguns
componentes do respirador e reduzir a eciência do respirador.
• Inspecione todos os componentes do respirador antes de cada uso para assegurar a
condição operacional adequada.
Procedimento de Inspeção
Este respirador deve ser inspecionado antes de cada uso para assegurar que está em boa condição operacional.
Quaisquer peças defeituosas ou danicadas devem ser substituídas antes do uso. Não entre na área contaminada com
peças danicadas ou defeituosas. Recomenda-se o seguinte procedimento de inspeção.
1. Verique a peça facial quanto a trincas, rasgos e sujeira.Certique-se de que a peça facial, especialmente a
vedação de face, não esteja deformada.
2. Examine as válvulas de inalação quanto a sinais de deformação, trincas ou rasgos.
3. Certique-se de que os tirantes de cabeça estejam intactos e tenham boa elasticidade.
4. Examine todas as partes de plástico quanto a sinais de trincas ou fadiga. Assegure-se de que as juntas de baioneta
estejam em boa condição.
5. Retire a tampa da válvula de exalação e examine a válvula de exalação e o assento da válvula quanto a sinais de
sujeira, deformação, trincas ou rasgos.Recoloque a tampa da válvula de exalação.
6. Inspecione a lente quanto a qualquer dano que possa prejudicar o desempenho do respirador ou a visão.
Limpeza e armazenagem
A limpeza é recomendada após cada uso.
1. Remova os cartuchos, ltros e/ou tubos de respiração, e a copa nasal.A tampa da válvula de exalação, o conjunto
da válvula de exalação, o diafragma de fala, conjunto de baioneta,lente e vedação de face também podem ser
desmontados se necessário.
2. Limpe a peça facial (excluindo ltros e cartuchos) mergulhando em uma solução de limpeza morna, a temperatura
da água não deve exceder 120°F (49°C), e esfregue com uma escova macia até limpar.Adicione detergente neutro
se necessário. Não use produtos de limpeza contendo lanolina ou outros óleos.
3. Desinfete a máscara facial mergulhando-a em uma solução de desinfetante de amônia quaternária ou alvejante
caseiro de hipoclorito de sódio (1 onça [30 mL] em 2 galões [7,5 L] de água), ou outro desinfetante.
4. Enxague em água morna fresca e seque com ar em uma atmosfera não contaminada. Não recoloque a copa nasal
até que a peça facial esteja completamente seca.
5. Os componentes do respirador devem ser inspecionados antes de cada uso. Um respirador com quaisquer
componentes danicados ou deteriorados deve ser reparado ou descartado.
6. O respirador limpo deve ser armazenado longe de áreas contaminadas quando não estiver em uso.
ESPECIFICAÇÕES
Entre em contato com o serviço técnico 3M quanto a especicações técnicas (por exemplo, peso, materiais de
construção, etc). Este produto não contém componentes feitos de latex de borracha natural.
Aprovações e Seleção de Filtro e Cartucho
Antes de usar qualquer um destes produtos, o usuário deve ler as informações de uso especíco, limitações de uso e
advertência nas Instruções de Uso e documentação do produto, ou ligue para o Serviço TécnicoPSD da 3M. Não exceda
as concentrações máximas de uso estabelecidas pelas agências reguladoras locais.
Aprovações NIOSH
Cartuchos 3M™ Série 6000
6001
6001i
6002
6003
6004
6005
6006
6009S
60921
60921i
60922
60923
60924
60925
60926
60928**
60929S
Certos Vapores Orgânicos X X X X X X X X X X X X
Cloro X X X X X X X X
Ácido Clorídrico X X X X X X X
Dióxido de Enxofre X X X X X X X X X
Dióxido de Cloro X X X X
Ácido Sulfídrico X X X X X X X
Fluoreto de Hidrogênio X X X X X
Formaldeído X X X X
Amônia X X X X
Metilamina X X X X
Vapor de Mercúrio X X
Filtro contra Partículas
P100 XXXXXXXXX
** Recomendado pela 3M para uso contra brometo de metila ou iodo radioativo até 5 ppm com substituição diária do
cartucho.
NOTA:Sem apro vaçãoNIOSH para uso contra brometo de metila ou iodo radioativo.
Aprovações NIOSH
Filtros 3M
2071
2078**
2076 HF
2091
2096
2097**
2291
2296
2297**
5N11
5P71
7093
7093C
5935BR
P100 X X XXXX XX
P95 X X X X
N95 X X
HF X X
Alívio de nível incômodo*
Gases ácidos X X X X X
Vapores Orgânicos X X X X
* Recomendado pela 3M para alívio contra níveis incômodos de gás ácido ou vapores orgânicos. O nível incômodo se
refere a concentrações que não excedam PEL OSHA ou os limites aplicáveis de exposição, o que for menor.Não use
para proteção respiratória contra gás ácido/vapores orgânicos.
** Recomendado pela 3M para proteção de ozônio até 10 vezes o PEL OSHA ou limites governamentais de exposição
ocupacional aplicáveis, o que for menor.
NOTA:Sem apro vaçãoNIOSH para uso contra ozônio.
No Brasil, o ltro 5935BR é aprovado como um ltro NIOSH N95 e um ltro BMOL P3.
Retentores e Adaptadores de Filtro 3M™
Número Descrição
501 Retentor de Filtro para uso com Cartucho Série 6000 e Filtros 5N11 e 5P71
502 Adaptador de Filtro para uso com Cartucho Série 6000 e Filtros 2000 e 7093/7093C
603 Adaptador de Filtro para uso com Filtros 5N11 e 5P71
No Brasil, o Filtro 5935BR 3M™ pode ser usado com oAdaptador de Filtro 603 e o Retentor de Filtro 501 na Peça
Facial Completa 3M™, Série FF-400.
Vida Útil 3M™ de Cartuchos Químicos e Filtros para Partículas
PRECAUÇÃO
Falha em descartar adequadamente cartuchos e ltros usados ou respiradores contaminados por materiais perigosos
podem resultar em exposição pessoal bem como danos ambientais. O manuseio, o transporte e o descarte de
cartuchos, ltros ou respiradores usados devem cumprir todas as leis e regulamentos federais, estaduais,provinciais
e locais aplicáveis.
Os Cartuchos Químicos 3M™ Série 6000 devem ser usados antes da data de validade marcada na embalagem
do cartucho. A vida útil destes cartuchos irá depender da atividade do usuário (taxa de respiração),tipo especíco,
volatilidade e concentração de contaminantes e condições ambientais tais como umidade, pressão e temperatura. Os
Cartuchos devem ser substituídos de acordo com um indicador de m de vida útil (ESLI), programa estabelecido de
troca, regulamentações ou antes se for detectado cheiro, gosto ou irritação.
Os ltros de partículas devem ser substituídos se carem danicados, sujos ou se ocorrer aumento na resistência
a respiração. Os ltros da série N não devem ser usados em ambientes contendo óleos. Os ltros da série R podem
ser limitados a 8 horas de uso contínuo ou uso intermitente se aerossóis de óleo estiverem presentes. Em ambientes
contendo somente aerossóis de óleo, os ltros da série P devem ser substituídos após 40 horas de uso ou 30 dias, o
que acontecer primeiro.
INSTRUÇÕES DE PEÇAS DE REPOSIÇÃO
Conjunto de Peça Facial Inteira FX 3M™ FF-400
O conjunto de peça facial consiste do conjunto de suporte da cabeça, conjunto da copa nasal, conjunto do diafragma
de voz, conjunto da válvula de exalação, conjunto da lente,vedação de face (pequeno, médio ou grande), conjunto
de estrutura (estrutura, porca e parafuso), conjuntos de baioneta e tampa da válvula de exalação.Para desmontar o
conjunto de lente da vedação de face, remova o parafuso Phillips da estrutura, puxe a estrutura para fora da vedação de
face e remova a vedação de face do conjunto de lente.
Substituição da Tampa da Válvula
1. Remova a tampa da válvula apertando o fundo da tampa com o polegar e deslizando a tampa para cima, paralela
com a lente (Fig. 18).
2. Recoloque a tampa da válvula colocando a extremidade aberta no topo do conjunto da válvula de exalação, as
linguetas de guia por baixo do conjunto da tampa da válvula e deslize para baixo até a tampa da válvula estalar no
lugar.
Substituição do Conjunto da Válvula de Exalação
1. Remova a tampa da válvula apertando o fundo da tampa com o polegar e deslizando a tampa para cima, paralela
com a lente (Fig. 18).
2. Remova o conjunto da válvula de exalação girando 1/4 de volta no sentido anti-horário (Fig. 19).
3. Substitua o conjunto da válvula de exalação alinhando os ressaltos com a abertura no conjunto da válvula de
exalação na lente e gire 1/4 de volta no sentido horário até parar com rmeza.
4. Recoloque o conjunto da tampa da válvula.
Substituição da Válvula de Exalação
1. Remova a tampa da válvula apertando o fundo da tampa com o polegar e deslize para baixo, paralelo com a lente
(Fig. 18).
2. Remova o conjunto da válvula de exalação girando 1/4 de volta no sentido anti-horário (Fig. 19).
3. Pegue a válvula e puxe cada haste de válvula a partir do assento de válvula.
4. Inspecione o assento da válvula certicando-se de que está limpo e em boa condição.
5. Coloque a nova reposição da válvula de exalação sobre a abertura de exalação inserindo as hastes e puxando
através a partir do lado oposto até que estejam ambos presos no lugar com um estalo.
6. Recoloque o conjunto da válvula de exalação.
7. Recoloque a tampa da válvula.
NOTA:Faça uma vericação de pressão negativa para assegurar que a válvula de exalação está funcionando
adequadamente.
Substituição do Conjunto da Copa Nasal
O conjunto da copa nasal consiste em uma peça que envolve nariz e possui válvulas de inalação. É desenhado para
instalar diretamente na lente e se acomodar confortavelmente sobre a boca e nariz do usuário do respirador para ajudar
a eliminar a respiração exalada e evitar o embaçamento da lente.
1. Retire o conjunto da copa nasal apertando a copa nasal abaixo da válvula de inalação e puxando gentilmente para
cima e fora do conjunto da lente (Fig. 20).
2. Para recolocar,posicione o conjunto da copa nasal sobre o conjunto da lente alinhando o anel de plástico rígido na
copa nasal com o conjunto da lente e aperte rmemente nas guias centrais até o fundo da copa nasal estalar no
lugar (Fig. 21).
3. Pressione o topo do anel da copa nasal até as guias estalarem no lugar.
Substituição do Conjunto de Diafragma de Voz
1. Remova o conjunto da copa nasal pegando a copa nasal abaixo da válvula de inalação e gentilmente puxando para
cima e para fora do conjunto da lente (Fig. 20).
2. Remova a tampa da válvula pressionando o fundo da tampa com o polegar e deslizando a tampa para cima,
paralelo com a lente (Fig. 18).
3. Remova o conjunto da válvula de exalação girando 1/4 de volta no sentido anti-horário.
4. Remova o conjunto do diafragma de voz girando 1/4 de volta no sentido anti-horário (Fig. 22).
5. Troque o conjunto do diafragma de voz alinhando os ressaltos do diafragma de voz com a abertura do diafragma de
voz no conjunto da lente.
6. Gire 1/4 de volta no sentido horário até parar rmemente.
7. Recoloque o conjunto da válvula de exalação.
8. Recoloque o conjunto da tampa da válvula.
9. Recoloque o conjunto da copa nasal (Fig. 21).
Substituição do Conjunto de Baioneta
O conjunto de baioneta consiste em anel de baioneta, baioneta e junta de inalação.
1. Remova o conjunto da copa nasal pegando a copa nasal abaixo da válvula de inalação e puxando gentilmente para
cima e para fora do conjunto da lente (Fig. 20).
2. Remova o anel de baioneta girando 1/4 de volta no sentido anti-horário (Fig. 23).
3. Remova a baioneta do conjunto de lente (Fig. 24).
4. Alinhe a chaveta na nova baioneta com a fenda no conjunto de lente e mantenha rmemente no lugar.
5. Alinhe os ressaltos no anel com as fendas nas baionetas e gire 1/4 de volta no sentido horário até parar
rmemente.
6. Recoloque o conjunto do copo de nariz (Fig. 21).
Substituição da Válvula de Inalação
As válvulas de inalação estão localizadas nos conjuntos de baioneta nas aberturas de inalação da peça facial e dentro
das aberturas de inalação da copa nasal. Estas válvulas devem ser inspecionadas antes de cada uso do respirador e
substituídas sempre que as válvulas se daniquem ou sejam extraviadas.
1. Remova a(s) válvula(s) existente(s) pegando a válvula e puxando a haste da válvula para fora do assento da válvula.
2. Instale válvula(s) nova(s) no(s) assento(s) de válvula empurrando-a(s) através do(s) assento(s) de válvula.
Certique-se de que a(s) haste(s) de válvula esteja(m) totalmente encaixada(s) através do(s) assento(s) da
válvula, ca(m) plana(s) e se move(m) livremente (gira(m)).
Substituição do Conjunto de Suporte da Cabeça
1. Remova o suporte existente desencaixando cada vela dos botões (Fig. 25).
2. Puxe as linguetas das extremidades do suporte, em ângulo, para fora através das velas.Note a orientação das
linguetas e velas do suporte de cabeça para a remontagem.
3. Coloque o suporte de cabeça para baixo em uma superfície plana com o logotipo 3M voltado para cima (Fig. 26).
4. Passe as linguetas das extremidades do suporte de cabeça através das velas e puxe cada um através delas até
que a lingueta da extremidade esteja completamente colocada através da vela.
5. Coloque a lente da peça facial para baixo em uma superfície plana e coloque o novo conjunto de vela e suporte de
cabeça sobre a peça facial. O suporte de cabeça deve ser montado com o logotipo 3M voltado para cima.
6. Encaixe cada vela no botão correspondente, assegurando que os tirantes não estejam torcidos.
Substituição do Conjunto da Estrutura da Lente
O conjunto de estrutura da lente consiste de uma estrutura de lente, porca e parafuso.
1. Remova da estrutura o parafuso Phillips. Puxe a estrutura para fora da vedação facial (Fig.27).
2. Posicione a nova estrutura, alinhando as marcas do topo e do fundo.Instale e aperte rmemente o parafuso.
Certique-se de que as marcas de alinhamento estão adequadamente alinhadas no topo e no fundo com todos os
componentes (Fig. 28).
Substituição do Conjunto de Lente
O conjunto de lentes consiste em uma lente de policarbonato com revestimento rígido.
1. Remova o conjunto da copa nasal pegando a copa nasal abaixo da válvula de inalação e puxando gentilmente para
cima e para fora do conjunto da lente (Fig. 20).
2. Remova a tampa da válvula pressionando o fundo da tampa com o polegar e deslizando a tampa para cima,
paralelo com a lente (Fig. 18).
3. Remova o conjunto da válvula de exalação girando 1/4 de volta no sentido anti-horário e retirando a partir da
abertura central da lente (Fig. 19).
4. Remova o conjunto do diafragma de voz girando 1/4 de volta no sentido anti-horário (Fig. 22).
5. Remova os conjuntos de baioneta girando os anéis de baioneta no sentido anti-horário 1/4 de volta (Fig. 23) e
removendo as baionetas do conjunto da lente (Fig. 24).
6. Remova da estrutura o parafuso Phillips. Puxe a estrutura para fora da vedação facial (Fig.27).
7. Remova a vedação facial da lente.
8. Coloque a lente nova e a vedação facial juntas alinhando as marcas no topo e no fundo. Posicione a estrutura,
alinhando novamente as marcas no topo e no fundo. Instale e aperte o parafuso rmemente. Certique-se de que
as marcas de alinhamento estão adequadamente alinhadas no topo e no fundo com todos os componentes
(Fig. 28).
9. Instale o diafragma de voz.
10. Instale o conjunto da válvula de exalação.
11. Recoloque a tampa da válvula de exalação.
12. Recoloque os conjuntos de baioneta.
13. Recoloque o conjunto de copo de nariz (Fig. 21).
Peças de Reposição e Acessórios da Peça Facial Inteira FX 3M™ FF-400
Número Descrição
FF-401 Pequeno
FF-402 Médio
FF-403 Grande
Número Descrição
FF-400-09
FF-400-10
FF-400-08
FF-400-07 FF-400-13
7582
FF-400-03
FF-400-11
FF-400-05
FF-400-01
FF-400-06
FF-400-04
FF-400-02
7583
3
FF-400-01 Fivela do Suporte de Cabeça
FF-400-02 Botão do Suporte de Cabeça
FF-400-03 Conjunto da Lente
FF-400-04 Suporte da Cabeça
FF-400-05 Conjunto da Estrutura c/Parafuso
FF-400-06 Base de Conforto
FF-400-07 Conjunto da Válvula de Exalação
FF-400-08 Válvula de Inalação do Conjunto de
Baioneta
FF-400-09 Tampa da Válvula de Exalação (Padrão)
FF-400-10 Tampa da Válvula de Exalação (Sólida)
FF-400-11 Conjunto da Copa Nasal
FF-400-13 Conjunto do Diafragma de Voz
FF-400-20 Kit de Armação de Óculos
7582 Válvula de Inalação
7583 Válvula de Exalação 3M™ Cool Flow™
Número Descrição
FF-400-15 Tampa da Lente
FF-400-17 Tampa de Lente Semi-Permanente
504 Lenços de Limpeza do Respirador
601 Adaptador de Ensaio de Vedação Quantitativo
NOTA de Adequação para o Brasil:
1. No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho,não use quando
as concentrações de contaminantes forem maiores que 100 o limite permissível de exposição no modo de
puricação de ar.
2. Não use em atmosferas decientes ou ricas em oxigênio.
3. Armazenagem, Transportee Cuidados: armazene em um local limpo e seco, e longe de contaminantes e
temperatura e umidades extremas.
4. Os componentes deste respirador são feitos de materiais que não se espera que causem efeitos adversos à
saúde.
5. É necessário ter cuidado especial para usar este produto em atmosferas explosivas.
6. No Brasil não use respiradores motorizados de puricação do ar se a vazão do ar for menor do que 120 lpm para
peças faciais apertadas ou 170 lpm para capuzes e/ou capacetes.
Data de Fabricação do Produto
As peças deste produto apresentam marcas que trazem informação sobre a data de fabricação, e sua leitura está
descrita no exemplo abaixo:
Código de Data = 12º mês 1999 (12/99)
12
10
11 1
2
3
4
5
6
7
8
999
7. Quite el sello facial del visor.
8. Coloque un nuevo visor y sello facial al alinear las marcas superiores e inferiores. Coloque el marco nuevo, alinee
las marcas superiores e inferiores. Instale y apriete bien el tornillo.Asegúrese que las marcas de alineación estén
bien alineadas en la parte superior e inferior (Fig. 28).
9. Instale el diafragma para comunicación.
10. Instale el ensamble de válvula de exhalación
11. Reemplace la cubierta para válvula de exhalación.
12. Remplace los Ensamble tipo bayoneta
13. Remplace el ensamble de copa nasal (Fig. 21).
Partes de repuesto y accesorios para Pieza facial de cara completa 3M™ Ultimate FX
FF-400
Número Descripción
FF-401 Pequeño
FF-402 Mediano
FF-403 Grande
Número Descripción
FF-400-09
FF-400-10
FF-400-08
FF-400-07 FF-400-13
7582
FF-400-03
FF-400-11
FF-400-05
FF-400-01
FF-400-06
FF-400-04
FF-400-02
7583
3
FF-400-01 Broche de arnés para la cabeza
FF-400-02 Botón de arnés para la cabeza
FF-400-03 Ensamble de visor
FF-400-04 Arnés para la cabeza
FF-400-05 Ensamble de marco c/tornillo
FF-400-06 Arnés cómodo
FF-400-07 Conjunto de válvula de exhalación
FF-400-08 Válvula de inhalación de ensamble tipo
bayoneta
FF-400-09 Cubierta de válvula de exhalación
(estándar)
FF-400-10 Cubierta para válvula de exhalación (sólida)
FF-400-11 Ensamble de copa nasal
FF-400-13 Ensamble de diafragma para comunicación
FF-400-20 Kit de gafas
7582 Válvulade inhalación
7583 Válvulade exhalación 3M™ Cool Flow™
Número Descripción
FF-400-15 Mica protectora del visor
FF-400-17 Mica protectora del visor semipermanente
504 Paños para limpieza del respirador
601 Adaptador para prueba cuantitativa de ajuste
NOTA para cumplimiento en Brasil:
1. En Brasil, de acuerdo con el Programa de Protección Respiratoria de la Secretaría del trabajo, no use cuando las
concentraciones de los contaminantes sean mayores a 100 veces el límite de exposición permisible en modo
puricador de aire.
2. No use el producto en atmósferas decientes o demasiado de oxígeno.
3. Almacenamiento, transporte y cuidado:Almacene en un área limpia y seca, lejos de contaminantes y
temperaturas o humedad extremas.
4. Los componentes de este respirador están hechos de materiaels que no se espera causen daños a la salud.
5. Es necesario tener cuidado especial al usar este producto en atmósferas explosivas.
6. En Brasil, no use respiradores puricadores de aire forzado si el ujo de aire es menor a 4 cfm (120 lpm) para
piezas faciales de ajuste apretado o 6 cfm (170 lpm) para capuchas y/o cascos.
Fecha de manufactura del producto
Las partes del producto muestras marcas con información de la fecha de manufactura, en el ejemplo a
continuación se describe su lectura:
Código de fecha = 12 o mes 1999 (12/99)
12
10
11 1
2
3
4
5
6
7
8
999
3M Personal Safety Division
3M Center,Building 0235-02-W-70
St. Paul, MN 55144-1000
©3M 2015. All rights reserved.
3M and Cool Flow are trademarks of 3M Company, used
under license in Canada.
3M PSD products are for occupational use only.
POUR OBTENIR DE PLUS AMPLES RENSEIGNEMENTS/
FOR MORE INFORMATION
Au Canada, communiquer avec/In Canada, contact :
Internet : www.3M.ca/Safety
Assistance technique/TechnicalAssistance :
1 800 267-4414
Centre communication-client/Customer Care Center :
1 800 364-3577
3M Personal Safety Division
3M Canada Company
P.O.Box 5757 London, Ontario N6A 4T1
Division des produits de protection individuelle de 3M
Compagnie 3M Canada
C.P.5757
London (Ontario) N6A 4T1
© 3M, 2015.Tous droits réservés.
3M et Cool Flow sont des marques de commerce de 3M,
utilisées sous licence au Canada.
Les produits de la Division des produits de protection
individuelle de 3M sont conçus pour un usage
professionnel seulement.
PARA OBTENER MÁS INFORMACIÓN
En Estados Unidos:
Internet: www.3M.com/PPESafety
Internet: www.3m.com.mx/saludocupacional
O llame a 3M en su localidad.
3M México S.A. de C.V.
Av.Santa Fe No. 190
Col. Santa Fe, Del. Álvaro Obregón
México D.F.01210
©3M 2015. Todoslos derechos reservados.
3M y Cool Flow son marcas registradas de 3M Company.
Los productos 3M PSD sólo están diseñados para uso
ocupacional.
0800-0550705
www.3Mepi.com.br
www.youtube.com/3Mepi
3M do Brasil Ltda.
Via Anhanguera, km 110 - Sumaré - SP
CNPJ 45.985.371/0001-08
© 3M 2015. Todosos Direitos Reservados.
3M e Cool Flow são marcas registradas da 3M Company.
Produtos PSD 3M são apenas para uso ocupacional.
FOR MORE INFORMATION
In United States, contact:
Website: www.3M.com/PPESafety
TechnicalAssistance: 1-800-243-4630
For other 3M products:
1-800-3M-HELPS or 1-651-737-6501
PARA MAYORESINFORMES
En Estados Unidos:
Sitio Web: www.3M.com/PPESafety
Soporte técnico: 1-800-243-4630
Para otros productos 3M:
1-800-3M-HELPS o 1-651-737-6501
RENSEIGNEMENTS SUPPLÉMENTAIRES
Aux États-Unis:
Internet: www.3M.com/PPESafety
Assistance technique: 1800243-4630
Autres produits 3M :
1800364-3577 ou 1651737-6501
PARA MAIS INFORMAÇÕES
Nos Estados Unidos, entre em contato com:
Website: www.3M.com/PPESafety
Assistência Técnica:1-800-243-4630
Para outros produtos 3M:
1-800-3M-HELPS ou 1-651-737-6501
Fig. 1 Fig. 14Fig. 2 Fig. 3
Fig. 16
Fig. 4
Fig. 17
Fig. 5
Fig. 18
Fig. 6
Fig. 19
Fig. 7
Fig. 20
Fig. 8
Fig. 21
Fig. 9
Fig. 22
Fig. 10
Fig. 23
Fig. 11
Fig. 24
Fig. 12
Fig. 25 Fig. 27
FIG. 13
Fig. 26 Fig. 28
1
1
2
2
Fig. 15
Fig. 29
Fig. 29
This manual suits for next models
2
Table of contents
Languages:
Other 3M Respiratory Product manuals
