ABB SACE Emax E1 User manual

L0177 1/16
ABBSACE SACE Emax E1 ÷ E6 601933/627
Interblocco meccanico tra tre interruttori - Tipo D
Mechanicalinterlockacrossthreecircuit-breakers-TYPED
MechanischeVerriegelung zwischendreiLeistungsschaltern -TYPD
Verrouillage mécanique entre trois disjoncteurs - TYPE D
Enclavamientomecánicoentretres interruptores – TIPO D
In aggiunta per ciascun
interruttore fisso
In addition for each fixed
circuit-breaker
Zusätzlich zu jedem festen
leistungsschalter
En plus pour chaque
disjoncteur fixe
Como accesorio para cada
interruptor fijo
3
1
Esecuzione estraibile
Withdrawable version
AusfahrbareAusführung
Version débrochable sur chariot
Ejecución extraíble
Esecuzione fisso
Fixed version
FesteAusführung
Version fixe
Ejecución fija
2
APERTO
OPEN
AUS-STELLUNG
OUVERT
ABIERTO
BIANCO
WHITE
WEISS
BLANC
BLANCO
x3
x3
x3
x3
x3
x3
x6
x3
x3 x3
x20
x6 x12 x12 x12
x3 x3
x6
x6
x3
x10
x3
x24
x6
x3 x3 x3
x3
x3
x3
90°
Foratura piano di appoggio
Mounting surface drilling
Bohrung Auflagefläche
Perçage plan d'appui
Taladrado de la superficie de apoyo
135
5.31"
100
3,93" 50 1.96"
20/0,78" 210/8.26"
35
1.37" 50
1.96"
40
1.57"
35/1.37"
40
1.57"
38.5
1.51"
10
1.57"
180
7.08"
20
0.78"
73.5
2.89"

L0177601933/627 2/16
ABBSACE SACE Emax E1 ÷ E6
6
5
4
NOTEGENERALI:
-Per interblocchi orizzontali. far passare i cavi sotto le parti fisse (vedi fig.16), mantenendo lo stesso schema di
collegamentoillustratoperl'interbloccoverticale.
-Nelfissare icavi flessibiliagli interruttoriridurre alminimo ilnumero dellecurve (somma curvemax 360°).
-Assicurarsi che la forma data ai cavi non possa essere modificata dopo la regolazione.
GENERALREMARKS:
-For horizontal interlocks, pass the cables under the fixed parts (see fig.16), following the same connection
layout shown for the vertical interlock .
-When attaching flexible cables to circuit-breakers, reduce the number of curves as much as possible
(maximumsumofcurves360°).
-Ascertain that the shape given to cables cannot be changed after the adjustment.
ALLGEMEINEHINWEISE:
-BeiwaagrechtenVerriegelungendieKabelunterdenfestenTeilendurchfüren(sieheAbb.16);hierbeidemAnschlußplan
fürdievertikalenVerriegelungenfolgen.
-Bei der Befestigung der flexiblen Kabel an den Schaltgeräten die Anzahl von Kurven auf ein Minimum beschränken
(SummerderKurvenmax.360°).
-Sicherstellen,daßdiedenKabelngegebeneFormnichtnachderEinstellungverändertwerdenkann.
REMARQUESGENERALES:
-Pourdes interverrouillageshorizontaux, faire passer les câbles sous les parties fixes (cf. fig.16), en
maintenantlemêmeschémaderaccordementqueceluiillustrépourl’interverrouillagevertical.
-Lorsqu’on fixe les câbles flexibles sur les disjoncteurs, réduire au minimum le nombre de coudes (somme
descoudes 360°maxi).
-S’assurerquela forme donnée auxcâblesne peut pasêtremodifiée après le réglage.
NOTASGENERALES
_Paraenclavamientoshorizontales,hacerpasarloscablesbajolaspartesfijas(verla fig. 16), manteniendo
elmismoesquemadeconexiónilustradoparaelenclavamientovertical.
_Al fijar los cables flexibles a los interruptores, reducir al mínimo el número de codos (suma de codos máx. 360°).
_Asegurarsede que laforma dadaa los cablesno pueda modificarse después dela regulación.
500÷750 500÷750
1200 max 1200 max
19.7"÷29.5"
19.7"÷29.5"
47.2" max 47.2" max

L0177 3/16
ABBSACE SACE Emax E1 ÷ E6 601933/627

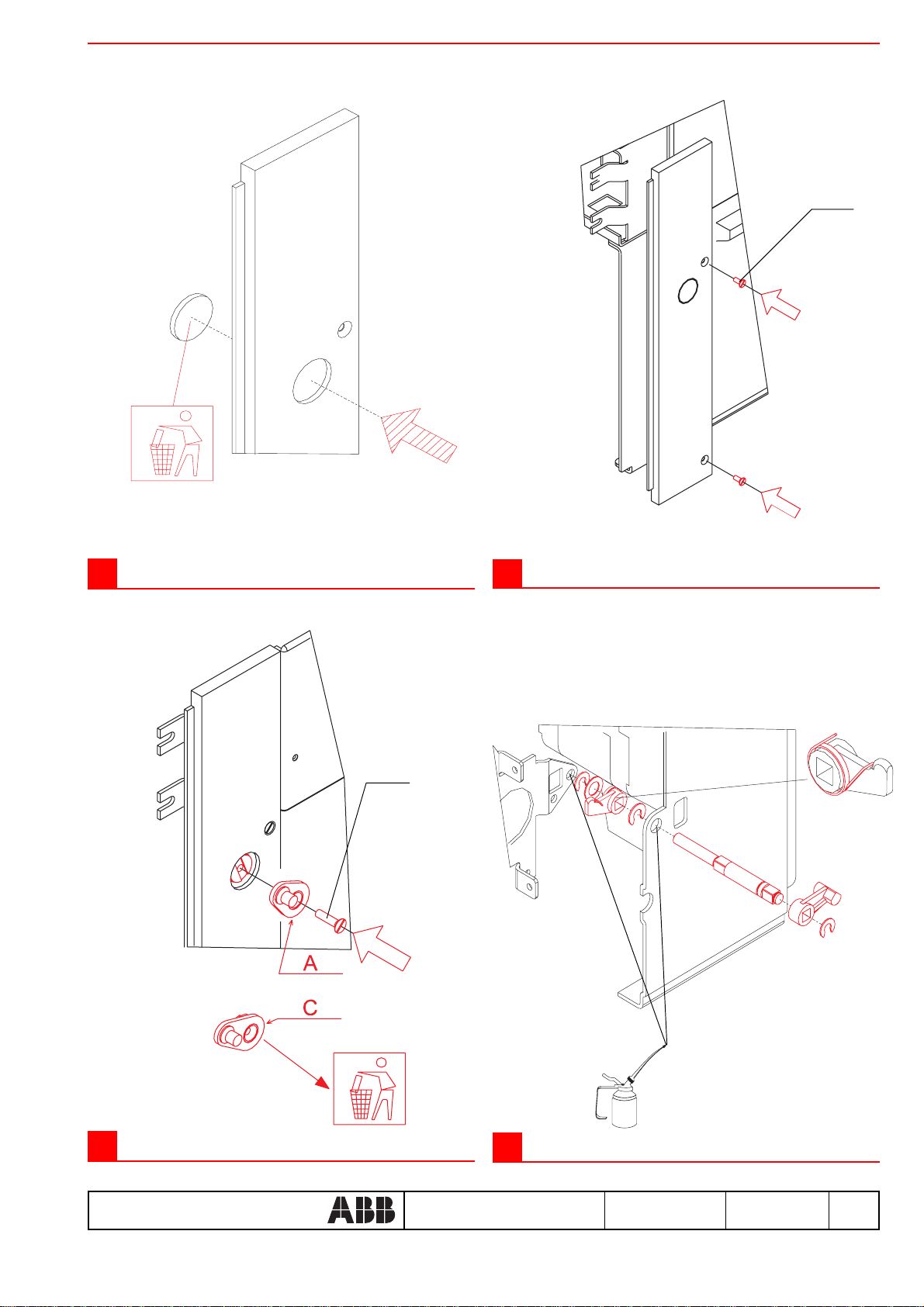

8
7
10
9
1,1 Nm
2Nm

L0177601933/627 4/16
ABBSACE SACE Emax E1 ÷ E6
11
N° mm mm
1
2
3
4
5
6
2700
2150
2150
2150
2700
2150
3550
2700
2700
2700
3550
2700
N°3
N°1
N°6
N°2
N°4
N°5
30 Max
50±0.5
2Nm
N°
N°
-INTERBLOCCO
VERTICALE
-VERTICAL
INTERLOCK
-VERTIKALE
VERRIEGELUNG
-INTERVERROUILAGE
VERTICAL
-ENCLAVAMIENTO
VERTICAL
-INTERBLOCCO
ORIZZONTALE
-HORIZONTAL
INTERLOCK
-HORIZONTALE
VERRIEGELUNG
-INTERVERROUILAGE
HORIZONTAL
-ENCLAVAMIENTO
HORIZONTAL
Quotadipreregolazione
Presettingdimension
Voreinstellwert
Cotedepréréglage
Cotadeprerregulación
Quotaimportante
Importantmeasurement
WichtigesMaß
Coteimportante
Cotaimportante

L0177 5/16
ABBSACE SACE Emax E1 ÷ E6 601933/627

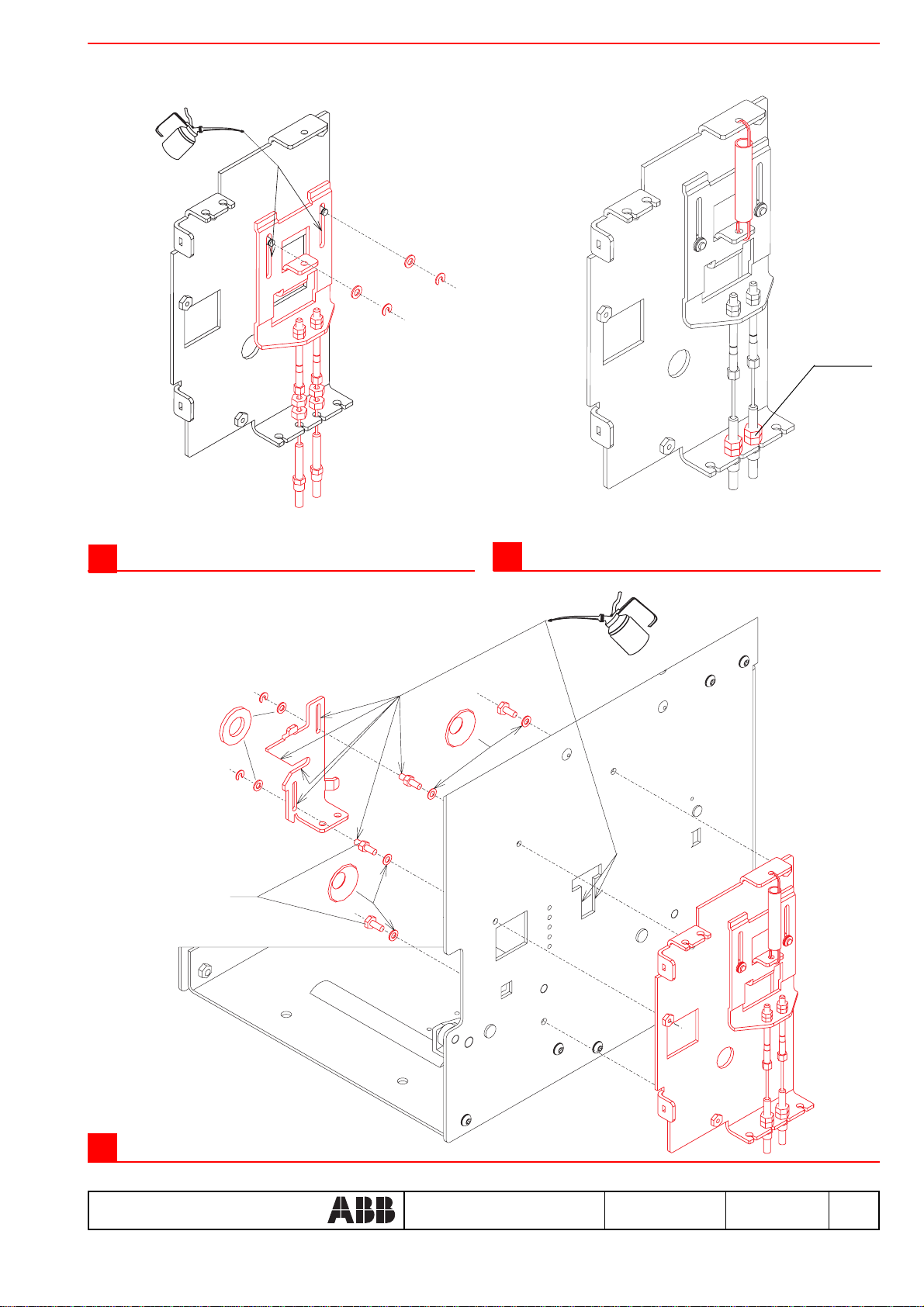

14
12 13
2Nm
3,7 Nm
Interruttoreestraibile
Withdrawablecircuit-breaker
AusfahrbarerLeistungsschalter
Disjoncteurdébrochablesurchariot
Interruptorextraíble

L0177601933/627 6/16
ABBSACE SACE Emax E1 ÷ E6

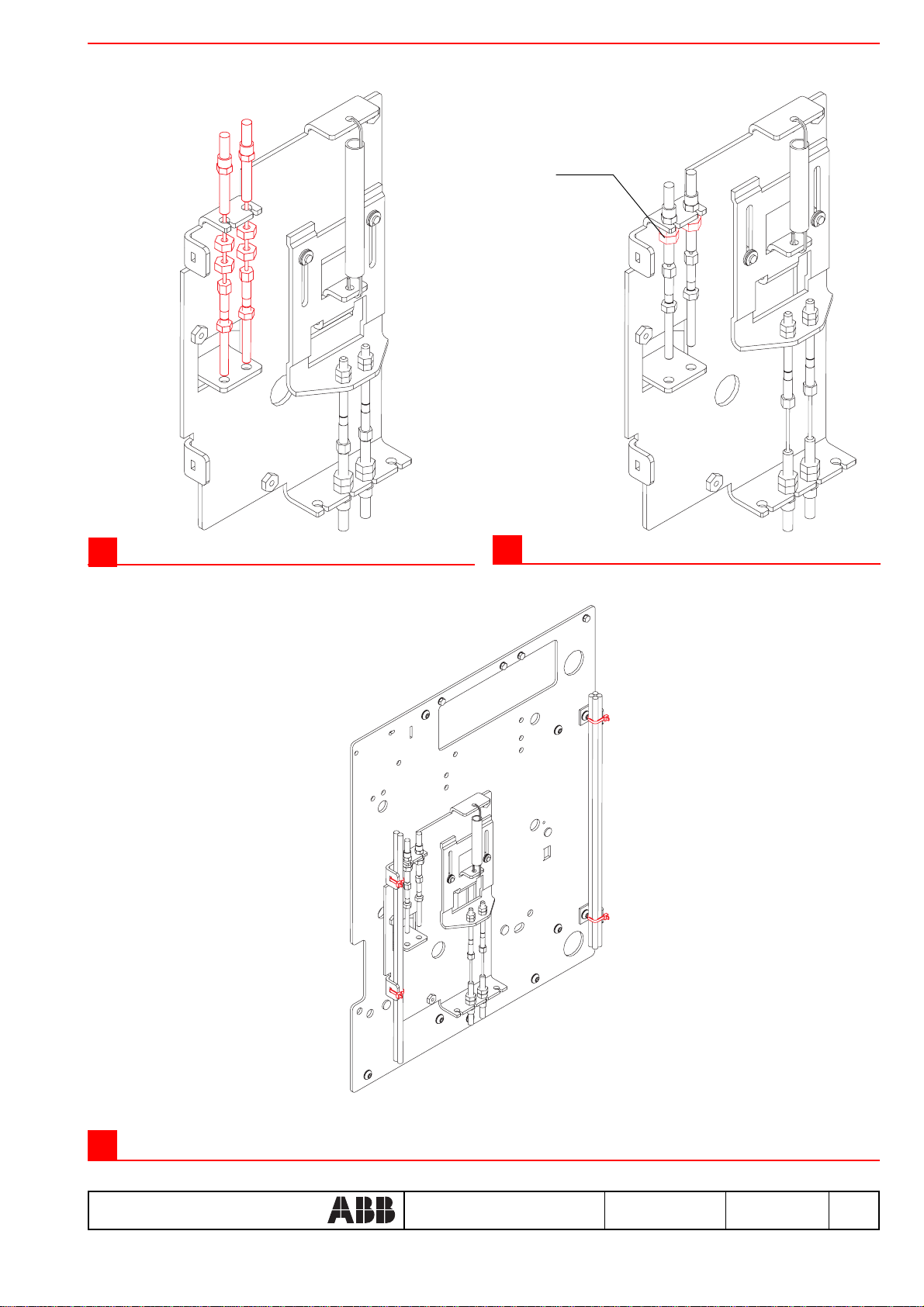

16
11 Nm
15
Recuperareilcavoineccessospostandoverso l'alto questacurva.
Recover the excess cable by shifting this curve to the top.
ZumVerwahrenderKabelüberlängedieseKurvenachobenverschieben.
Récupérer le câble en excès en déplaçant ce coude vers le haut.
Recobrarelcable en exceso desplazandoestecodohaciaarriba.

L0177 7/16
ABBSACE SACE Emax E1 ÷ E6 601933/627
17
"C"
5
4
"B"
"A"
45
6
62
2
31
3
1
123
Sequenza di montaggio cavi consigliata : 1, 2, 3.
Recommended sequence for mounting cables : 1, 2, 3.
Empfohlene Reihenfolge für die Montage der Kabel: 1, 2, 3.
Séquence conseillée de montage des câbles: 1, 2, 3.
Secuencia de montaje de los cables aconsejada: 1, 2, 3.

L0177601933/627 8/16
ABBSACE SACE Emax E1 ÷ E6

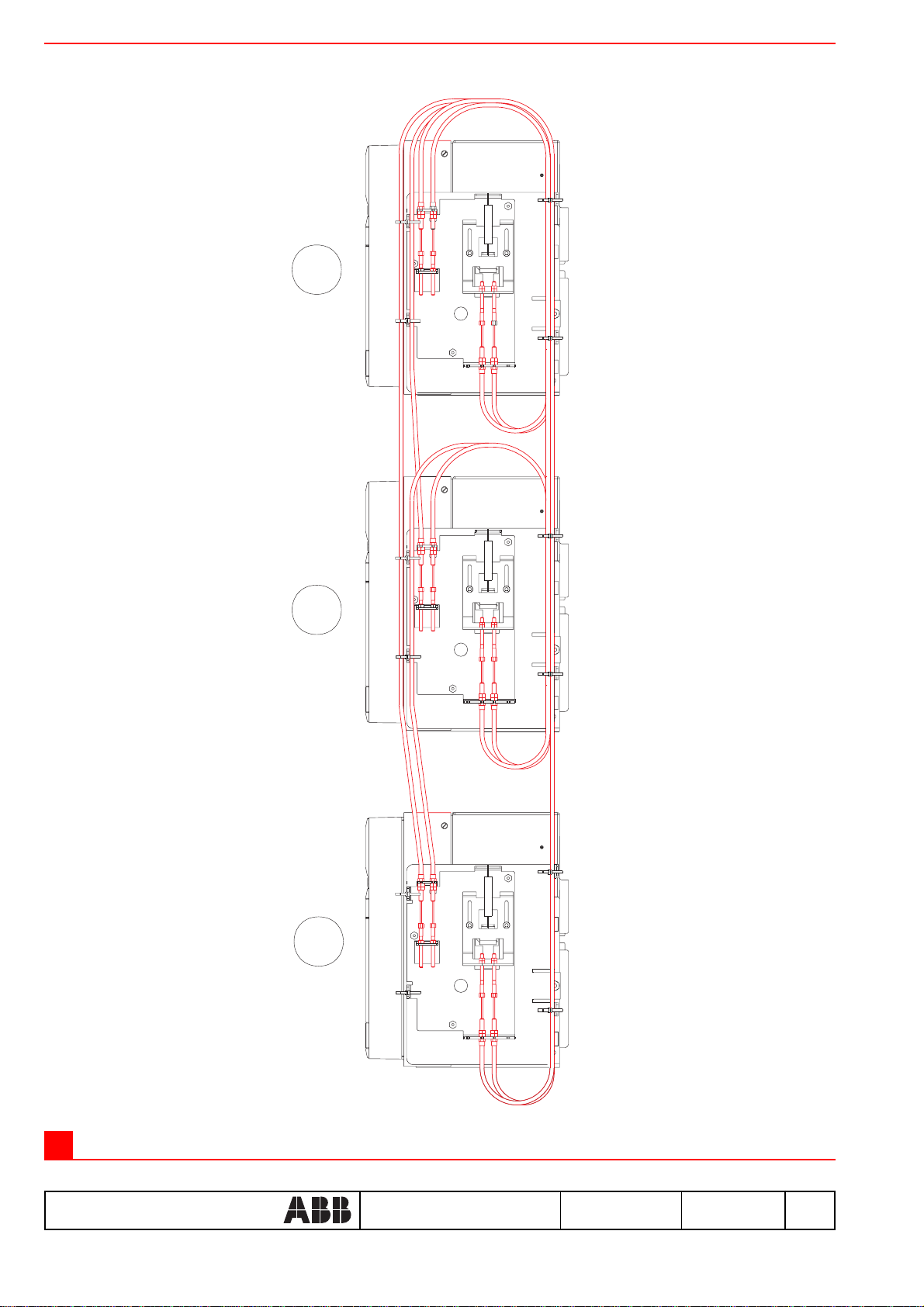

18
"C"
"B"
5
5
6
31
34
62
"A"
12
4

L0177 9/16
ABBSACE SACE Emax E1 ÷ E6 601933/627
21
19 20
3,7 Nm
Terminare il montaggio con le fig. 28, 29, 30 e 31.
Complete assembly with fig. 28, 29, 30 and 31.
Die Montage mit den Abbildungen 28, 29, 30 und 31 beenden.
Terminer le montage avec les fig. 28, 29, 30 et 31.
Terminar el montaje como ilustran las fig. 28, 29, 30 y 31.

L0177601933/627 10/16
ABBSACE SACE Emax E1 ÷ E6

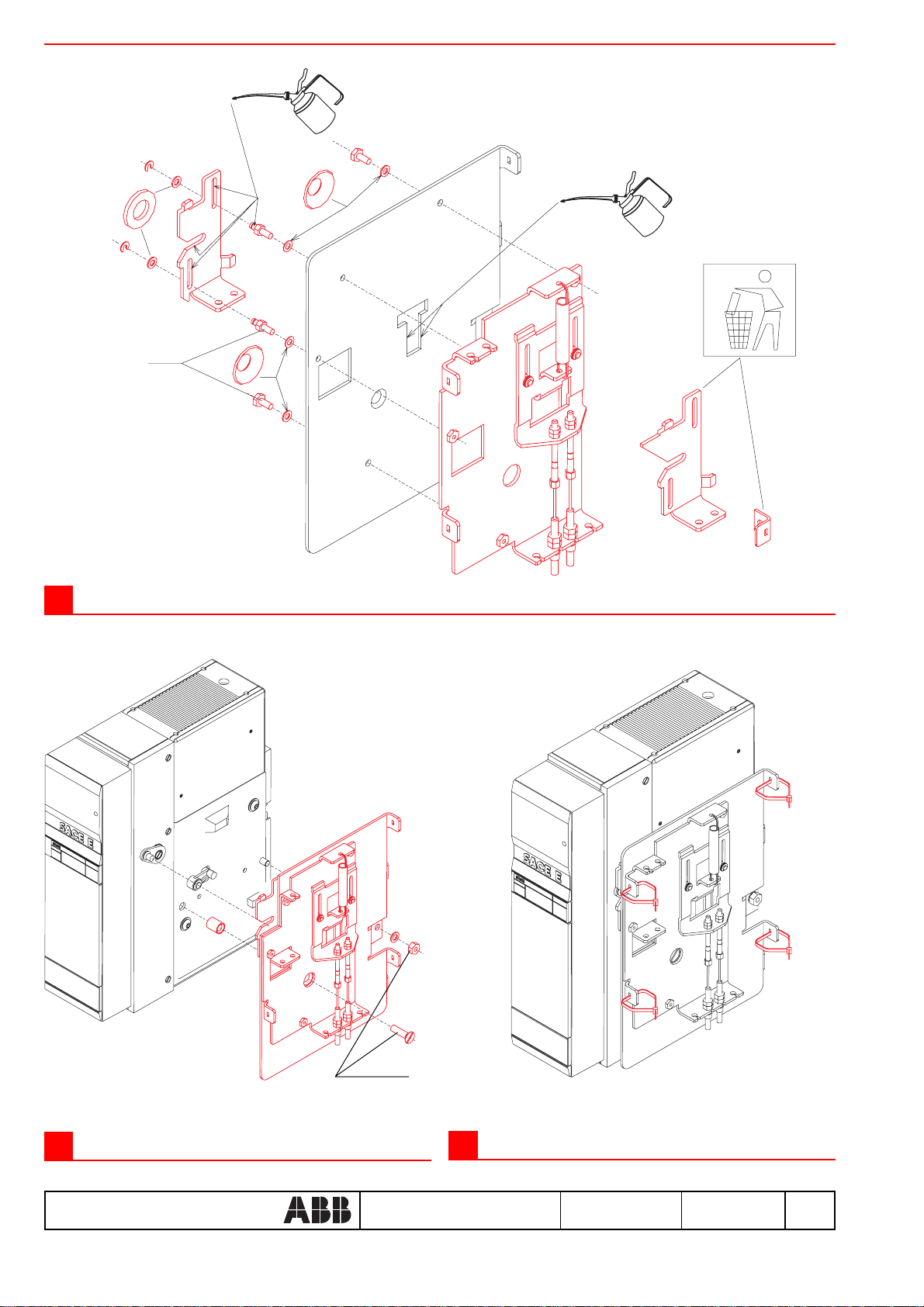

22
2Nm
24
23
9Nm
Interruttorefisso
Fixedcircuit-breaker
FesterLeistungsschalter
Disjoncteurfixe
Interruptorfijo

L0177 11/16
ABBSACE SACE Emax E1 ÷ E6 601933/627
25
"C"
5
4
"B"
"A"
45
6
62
21
3
31
1 2 3
Sequenza di montaggio cavi consigliata : 1, 2, 3.
Recommended sequence for mounting cables : 1, 2, 3.
Empfohlene Reihenfolge für die Montage der Kabel: 1, 2, 3.
Séquence conseillée de montage des câbles: 1, 2, 3.
Secuencia de montaje de los cables aconsejada: 1, 2, 3.

L0177601933/627 12/16
ABBSACE SACE Emax E1 ÷ E6
"C"
6
56
31
34
"B"
2
"A"
12
45
26

L0177 13/16
ABBSACE SACE Emax E1 ÷ E6 601933/627

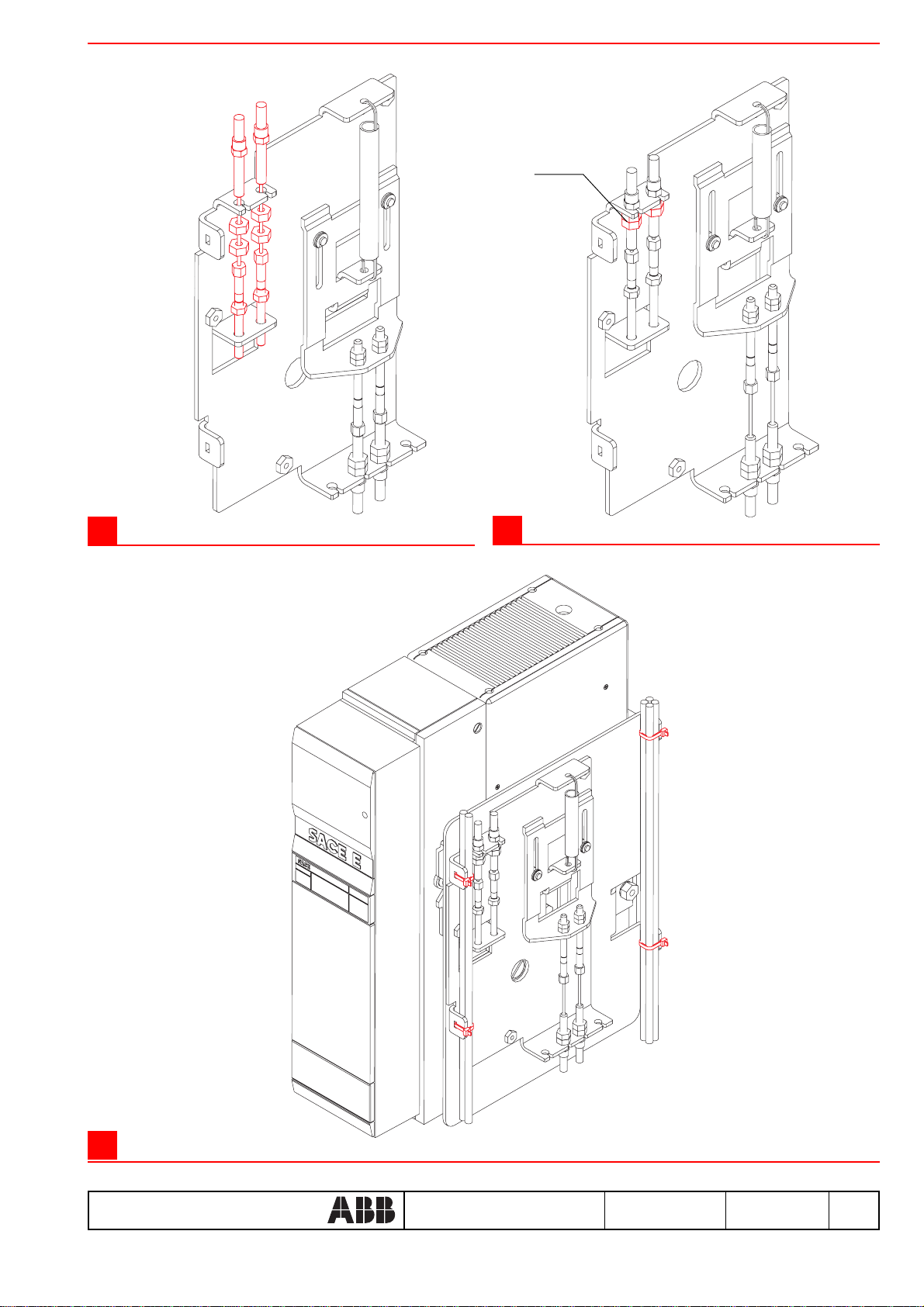

29
28
27
3,7Nm

L0177601933/627 14/16
ABBSACE SACE Emax E1 ÷ E6

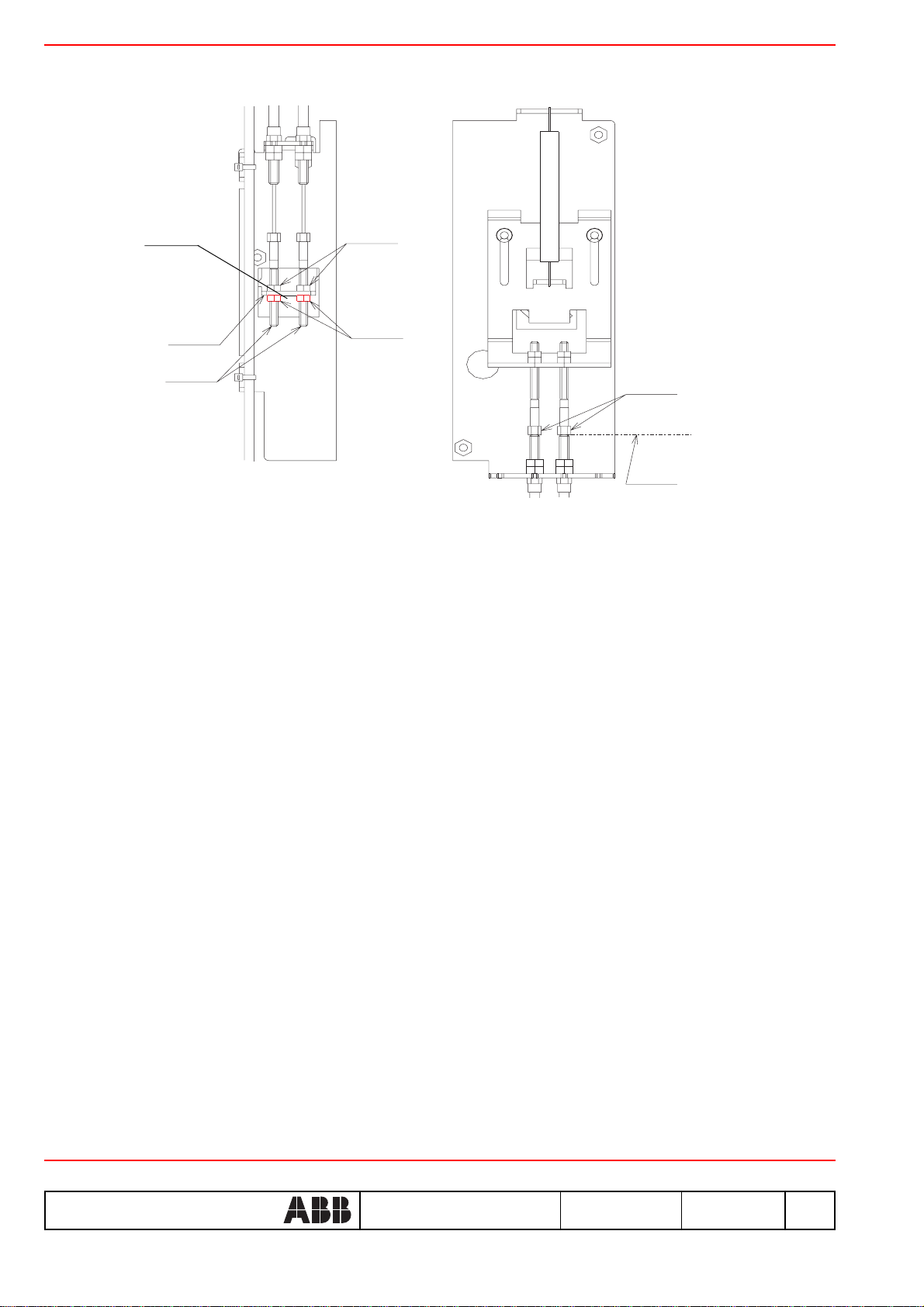

REGOLAZIONE:
N.B. NELLE REGOLAZIONI QUANDO SI AGISCE SUI DADI NON FAR RUOTARE SU SE' STESSI I PUNTALI DEI CAVI.
1. INSERIRE LE PARTI MOBILI NELLE PARTI FISSE (SE ESTRAIBILE).
2. CHIUDERE L'INTERRUTTORE "A".
3. 1 TIRARE I DUE TIRANTI "H" DELL'INTERR. CHIUSO VERSO IL BASSO FINO A PORTARE I DUE TIRANTI "J" DEGLI
INTERRUTTORI APERTI IN LEGGERA BATTUTA SUL PIANO K.
3. 2 MONTARE I DADI "L" E CON LA MANO PORTARLI IN LEGGERA BATTUTA SUL PIANO "M".
3. 3 BLOCCARE CON CHIAVE Ch.8 I DADI "N".
4. APRIRE L'INTERRUTTORE "A"
5. CHIUDERE L'INTERRUTTORE "B" E RIPETERE IL PUNTO 3.
6. APRIRE L'INTERRUTTORE "B".
7. CHIUDERE L'INTERRUTTORE "C" E RIPETERE IL PUNTO 3.
8. APRIRE L'INTERRUTTORE "C".
9. ESEGUIRE ALCUNE MANOVRE DI CHIUSURA E APERTURA, QUINDI VERIFICARE LA BATTUTA DEI TIRANTI "J" SUL PIANO
"K".
10. APRIRE I TRE INTERRUTTORI.
ADJUSTMENT:
NOTE: DURING ADJUSTMENTS, DO NOT ALLOW THE CABLE TERMINALS TO ROTATE WHEN WORKING ON THE NUTS.
1. INSERT THE MOVING PARTS INTO THE FIXED PARTS (IF WITHDRAWABLE).
2. CLOSE THE CIRCUIT-BREAKER "A".
3. 1 PULL THE TIE-RODS "H" OF THE CLOSED CIRCUIT-BREAKER DOWNWARD AND BRING THE TWO TIE-RODS "J" OF
THE OPEN CIRCUIT-BREAKERS TO TOUCH LIGHTLY AGAINST THE SURFACE "K".
3. 2 MOUNT THE NUTS "L" AND MANUALLY BRING THEM TO TOUCH LIGHTLY AGAINST THE SURFACE "M".
3. 3 TIGHTEN THE NUTS "N" USING AN 8-GAUGE WRENCH.
4. OPEN THE CIRCUIT-BREAKER "A".
5. CLOSE THE CIRCUIT-BREAKER "B" AND REPEAT STEP 3.
6. OPEN THE CIRCUIT-BREAKER "B".
7. CLOSE THE CIRCUIT-BREAKER "C" AND REPEAT STEP 3.
8. OPEN THE CIRCUIT-BREAKER "C".
9. OPEN AND CLOSE A FEW TIMES, THEN MAKE SURE THAT THE TIE-RODS "J" TOUCH LIGHTLY AGAINST THE
SURFACE "K".
10. OPEN THE THREE CIRCUIT-BREAKERS.
"H"
"M"
"N"
"L"
"J"
"K"
2 Nm

L0177 15/16
ABBSACE SACE Emax E1 ÷ E6 601933/627
EINSTELLUNG:
HINWEIS: BEI DER BETÄTIGUNG DER MUTTERN WÄHREND DER EINSTELLUNG DIE KABELSCHUHE NICHT UM SICH SELBST
DREHEN
1. DIE BEWEGLICHEN TEILE IN DIE FESTEN TEILE EINSETZEN (FALLS AUSFAHRBAR).
2. DEN LEISTUNGSSCHALTER "A"SCHLIESSEN.
3. 1 DIE ZUGSTANGEN "H" DES GESCHLOSSENEN LEISTUNGSSCHALTERS NACH UNTEN ZIEHEN, BIS DIE BEIDEN
ZUGSTANGEN "J" DER GEÖFFNETEN LEISTUNGSSCHALTER LEICHT AN FLÄCHE"K" ANSCHLAGEN.
3. 2 DIE MUTTERN "L" EINSETZEN UND MIT DER HAND LEICHT IN ANSCHLAG AN FLÄCHE "M" BRINGEN.
3. 3 DIE MUTTERN "N" MIT SCHLÜSSEL Ch.8 BLOCKIEREN.
4. LEISTUNGSSCHALTER "A" ÖFFNEN.
5. LEISTUNGSSCHALTER "B" SCHLIESSEN UND SCHRITT 3 WIEDERHOLEN.
6. LEISTUNGSSCHALTER "B" ÖFFNEN.
7. LEISTUNGSSCHALTER "C" SCHLIESSEN UND SCHRITT 3 WIEDERHOLEN.
8. LEISTUNGSSCHALTER "C" ÖFFNEN.
9. EINIGE EIN- UND AUSSCHALTUNGEN VORNEHMEN UND DANN DEN ANSCHLAG DER ZUGSTANGEN "J" AN FLÄCHE
"K" PRÜFEN.
10. DIE DREI LEISTUNGSSCHALTER ÖFFNEN.
REGLAGE:
N.B. LORS DES REGLAGES, QUAND ON AGIT SUR LES ECROUS, NE PAS FAIRE TOURNER LES COSSES DES CABLES SUR
ELLES-MEMES.
1. EMBROCHER LES PARTIES MOBILES DANS LES PARTIES FIXES (SI DEBROCHABLES SUR CHARIOT).
2. FERMER LE DISJONCTEUR "A".
3. 1 TIRER LES DEUX TIRANTS "H" DU DISJ. FERME VERS LE BAS JUSQU’A AMENER LES DEUX TIRANTS "J" DES
DISJONCTEURS OUVERTS LEGEREMENT EN BUTEE CONTRE LE PLAN K.
3. 2 MONTER LES ECROUS "L" ET, A LA MAIN, LES FAIRE LEGEREMENT BUTER CONTRE LE PLAN "M".
3. 3 BLOQUER AVEC UNE CLE N° 8 LES ECROUS "N".
4. OUVRIR LE DISJONCTEUR "A".
5. FERMER LE DISJONCTEUR "B" ET REPETER LE POINT 3.
6. OUVRIR LE DISJONCTEUR "B".
7. FERMER LE DISJONCTEUR "C" ET REPETER LE POINT 3.
8. OUVRIR LE DISJONCTEUR "C".
9. EFFECTUER QUELQUES MANOEUVRES DE FERMETURE ET D’OUVERTURE, PUIS VERIFIER LA BUTEE DES TIRANTS
"J" CONTRE LE PLAN "K".
10. OUVRIR LES TROIS DISJONCTEURS.
REGULACIÓN:
N.B. DURANTE LAS REGULACIONES, CUANDO SE HACEN GIRAR LAS TUERCAS, IMPEDIR QUE LOS TERMINALES DE LOS
CABLES GIREN SOBRE SÍ MISMOS.
1. INSERTAR LAS PARTES MÓVILES EN LAS FIJAS (SI SON EXTRAÍBLES).
2. CERRAR EL INTERRUPTOR "A".
3. 1 LLEVAR LOS DOS TIRANTES "H" DEL INTERRUPTOR CERRADO HACIA ABAJO, HASTA QUE LOS DOS
TIRANTES "J" DE LOS INTERRUPTORES ABIERTOS SE APOYEN LIGERAMENTE EN LA SUPERFICIE "K".
3. 2 MONTAR LAS TUERCAS "L" Y APOYARLAS LIGERAMENTE, CON LA MANO, EN LA SUPERFICIE "M".
3. 3 BLOQUEAR LAS TUERCAS "N" CON LA LLAVE DE 8.
4. ABRIR EL INTERRUPTOR "A".
5. CERRAR EL INTERRUPTOR "B" Y REPETIR EL PUNTO 3.
6. ABRIR EL INTERRUPTOR "B".
7. CERRAR EL INTERRUPTOR "C" Y REPETIR EL PUNTO 3.
8. ABRIR EL INTERRUPTOR "C".
9. EFECTUAR ALGUNAS MANIOBRAS DE CIERRE Y APERTURA, Y VERIFICAR QUE LOS TIRANTES "J" SE APOYEN EN
LA SUPERFICIE "K".
10. ABRIR LOS TRES INTERRUPTORES.
30

L0177601933/627 16/16
ABBSACE SACE Emax E1 ÷ E6
Head Office: Via Baioni, 35 - 24123 Bergamo - Italy - Tel.: [phone] - Telex: 301627 ABBSAC I - Telefax: [phone]-395433
31
CONTROLLO MECCANICO
RIARMARE LE MOLLE DEI COMANDI DEGLI INTERRUTTORI ED ESEGUIRE LE SEGUENTI OPERAZIONI:.
1. CHIUDERE L'INTERRUTTORE "A" E CONTROLLARE CHE GLI INTERRUTTORI "B" E "C" NON POSSANO ESSERE
CHIUSI . APRIRE L'INTERRUTTORE "A" E RIARMARE LE MOLLE DEI COMANDI.
2. CHIUDERE L'INTERRUTTORE "B" E CONTROLLARE CHE GLI INTERRUTTORI "A" E "C" NON POSSANO ESSERE
CHIUSI . APRIRE L'INTERRUTTORE "B" E RIARMARE LE MOLLE DEI COMANDI.
3. CHIUDERE L'INTERRUTTORE "C" E CONTROLLARE CHE GLI INTERRUTTORI "A" E "B" NON POSSANO ESSERE
CHIUSI . APRIRE L'INTERRUTTORE "C" E RIARMARE LE MOLLE DEI COMANDI.
MECHANICAL CHECK
RESET THE CIRCUIT-BREAKERS OPERATING MECHANISM SPRINGS AND PERFORM THE FOLLOWING OPERATIONS:
1. CLOSE CIRCUIT-BREAKER "A" AND MAKE SURE THAT THE CIRCUIT-BREAKERS "B" AND "C" CANNOT BE CLOSED.
OPEN CIRCUIT-BREAKER "A" AND RESET THE OPERATING MECHANISM SPRINGS.
2. CLOSE CIRCUIT-BREAKER "B" AND MAKE SURE THAT THE CIRCUIT-BREAKERS "A" AND "C" CANNOT BE CLOSED.
OPEN CIRCUIT-BREAKER "B" AND RESET THE OPERATING MECHANISM SPRINGS.
3. CLOSE CIRCUIT-BREAKER "C" AND MAKE SURE THAT THE CIRCUIT-BREAKERS "A" AND "B" CANNOT BE CLOSED.
OPEN CIRCUIT-BREAKER "C" AND RESET THE OPERATING MECHANISM SPRINGS.
EINSTELLUNG
DIE FEDERN DER ANTRIEBE DER LEISTUNGSSCHALTER WIEDER SPANNEN UND FOLGENDE SCHALTUNGEN AUSFÜHREN:
1. DER LEISTUNGSSCHALTER "A" SCHLIESSEN UND SICHERSTELLEN, DASS DIE LEISTUNGSSCHALTER "B" UND "C" NICHT
GESCHLOSSEN WERDEN KÖNNEN. DER LEISTUNGSSCHALTER "A" ÖFFNEN UND DIE FEDERN DER ANTRIEBE WIEDER
SPANNEN.
2. DER LEISTUNGSSCHALTER "B" SCHLIESSEN UND SICHERSTELLEN, DASS DIE LEISTUNGSSCHALTER "A" UND "C" NICHT
GESCHLOSSEN WERDEN KÖNNEN. DER LEISTUNGSSCHALTER "B" ÖFFNEN UND DIE FEDERN DER ANTRIEBE WIEDER
SPANNEN.
3. DER LEISTUNGSSCHALTER "C" SCHLIESSEN UND SICHERSTELLEN, DASS DIE LEISTUNGSSCHALTER "A" UND "B" NICHT
GESCHLOSSEN WERDEN KÖNNEN. DER LEISTUNGSSCHALTER "C" ÖFFNEN UND DIE FEDERN DER ANTRIEBE WIEDER
SPANNEN.
REGLAGE
REARMER LES RESSORTS DES COMMANDES DES DISJONCTEURS ET EFFECTUER LES OPERATIONS SUIVANTES:
1. FERMER LE DISJONCTEUR "A" ET CONTROLER QUE LES DISJONCTEURS "B" ET "C" NE PEUT PAS ETRE FERME.
OUVRIR LE DISJONCTEUR "A" ET REARMER LES RESSORTS DES COMMANDES.
2. FERMER LE DISJONCTEUR "B" ET CONTROLER QUE LES DISJONCTEURS "A" ET "C" NE PEUT PAS ETRE FERME.
OUVRIR LE DISJONCTEUR "B" ET REARMER LES RESSORTS DES COMMANDES.
3. FERMER LE DISJONCTEUR "C" ET CONTROLER QUE LES DISJONCTEURS "A" ET "B" NE PEUT PAS ETRE FERME.
OUVRIR LE DISJONCTEUR "C" ET REARMER LES RESSORTS DES COMMANDES.
CONTROL MECÁNICO
RESTABLECER LOS RESORTES DE LOS MANDOS DE LOS INTERRUPTORES Y EFECTUAR LAS SIGUIENTES OPERACIONES:
1. CERRAR EL INTERRUPTOR "A" , Y CONTROLAR CHE LOS INTERRUPTORES "B" Y "C" NO PUEDAN CERRARSE.
ABRIR EL INTERRUPTOR "A", Y RESTABLECER LOS RESORTES DE LOS MANDOS.
2. CERRAR EL INTERRUPTOR "B" , Y CONTROLAR CHE LOS INTERRUPTORES "A" Y "C" NO PUEDAN CERRARSE.
ABRIR EL INTERRUPTOR "B", Y RESTABLECER LOS RESORTES DE LOS MANDOS.
3. CERRAR EL INTERRUPTOR "C" , Y CONTROLAR CHE LOS INTERRUPTORES "A" Y "B" NO PUEDAN CERRARSE.
ABRIR EL INTERRUPTOR "C", Y RESTABLECER LOS RESORTES DE LOS MANDOS.
