ABB Video Outdoor Station User manual

—
Quick Guide - Video Kit:
Video Outdoor Station
Video Indoor Station 4.3,
WiFi (M2240.-W)
• English
• Español
ABB-Welcome

—
Content
004 – 009
010 – 015
English
Español

4ABB-WELCOME VIDEO KIT
—
English

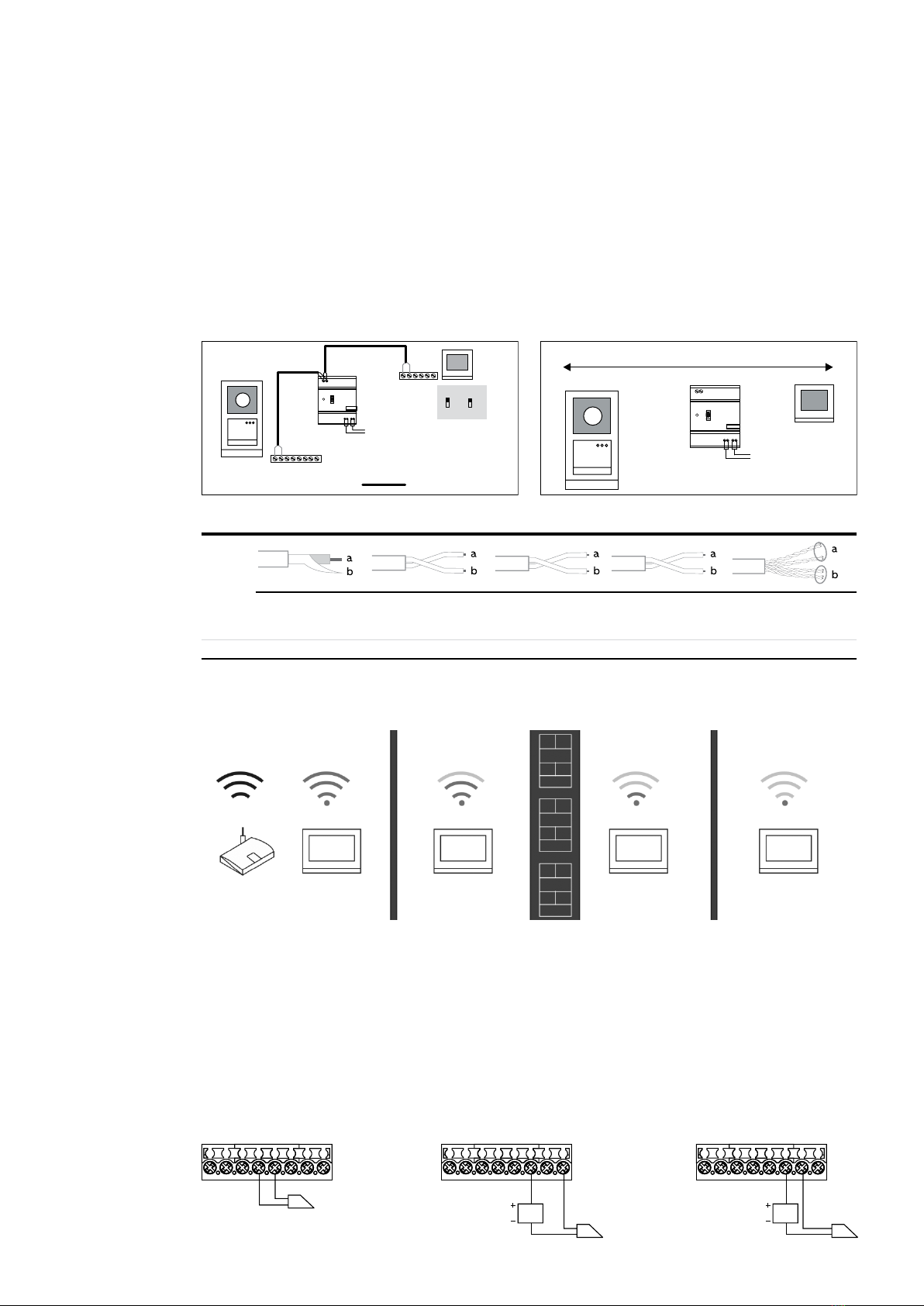

Wiring
WiFi installation
Lock connection
Type A Type B Type C
Distance
110-240 V
2-wire bus line
ab
ab
ON ON
Add=001
M/S RC
110-240 V
A
Cable
Coax, 75-5
Ø=0.75 mm,
0.45 mm²
RVV,
Ø=1 mm,
2 x 0.75 mm²
J-Y(ST)-Y,
Ø=0.8 mm,
2 x 0.5 mm²
J-Y(ST)-Y,
Ø=0.6 mm,
2 x 0.28 mm²
UTP 5, 2 x Two pairs,
each core
Ø=0.5 mm 8 x 0.2 mm²
A470 290 150 130 300
ab
Exit GND Lock COM NC NO ab
Exit GND Lock COM NC NO
PS
ab
Exit GND Lock COMNCNO
PS
Note
If the device supports WiFi function, please make sure the device has good WiFi signal reception before
installation. The distance between the router and monitors, and the construction materials used in the
walls are factors that can affect signal quality.
If the WiFi signal is not strong enough to guarantee correct operation, a WiFi repeater must be installed
between the router and this device in order to boost the WiFi signal received by this device.

QUICK GUIDE 5
Interface description
Camera module on the video outdoor station
No. Description
1 Connector for additional anlog camera
2 Connector for audio module
3 Jumper to set the video format: PAL/NTSC
4 Adjust the camera view area
Audio module on the video outdoor station
No. Description
1 Connector for camera module
2 Connector for device software update
3 Plug-in clamps(COM-NC-NO) for floating output, door opener (30
V AC/DC 1 A)
4 Plug-in clamps(Lock-GND) for door opener (18 V 4A impulsive, 250
mA holding)
5 Plug-in clamps(DC-GND) for additional power supply
6 Plug-in clamps(a-b) for Bus connection
7 Connector for induction loop module
8 Connector for next module
9 Connector for exit pushbutton
10 Connector for sensor to check the door status
11 Rotary switch to set the address of OS (1-9)
12 Set feedback tone of push button: ON/OFF
13 Configure push button as single column or double columns (ON=
double columns; OFF= single column)
14 Configure function of 1st / 2nd push button
3->OFF, 4->OFF=call indoor station/call indoor station;
3->ON, 4->OFF=switch on lightings/call indoor station;
3->OFF, 4->ON=call guard unit / call indoor station;
3->ON, 4->ON=switch on lightings / call guard unit.
15 Adjust loudspeaker volume
16 Adjust door lock release time, 1-10 seconds
4
123
1 2
345678910
11
12
13
14
15
16

6ABB-WELCOME VIDEO KIT
Video outdoor station installation
WiFi indoor station installation WiFi indoor station dismantle
1
2
Unit: mm
117
192
46
Video indoor station 4.3, WiFi
No. Description
1Outdoor station selector switch
Set the address of the default outdoor station.
2Indoor station selector switch (1...250)
Selector switch X10 sets tens digits, selector switch X1 sets units
digits, Dip switches X100 and X200 set hundreds digits.
3Master/slave function switch
Only one indoor station in each apartment can be set as “Master”
(ON position).
4Terminal resistor switch
In video installations or mixed audio and video installations, the
switch must be set as ‘RC on’ on the last device of the line (ON
position).
5 a, b = bus connector
6 A potential free contact, such as a doorbell pushbutton
7Setting button
Press to enter setting mode.
8 Microphone
9 Speaker
1
2
234
56
9
7
8
2
2

QUICK GUIDE 7
Registering an account on the MyBuildings portal
Download App Log into App
Access the link: https://mybuildings.abb.com, and click “Reg-
ister”. Fill in the form as required to register an account. Then
activate the user account when you receive the email sent
from the MyBuildings portal.
Download the App from Google Play or
the Apple Store via the keyword “ABB
Welcome”. Then install the relevant App
on a mobile or tablet.
On the mobile phone/tablet, click to
open the app, select “Setup Welcome”
and use your MyBuildings portal creden-
tial to log in.

8ABB-WELCOME VIDEO KIT

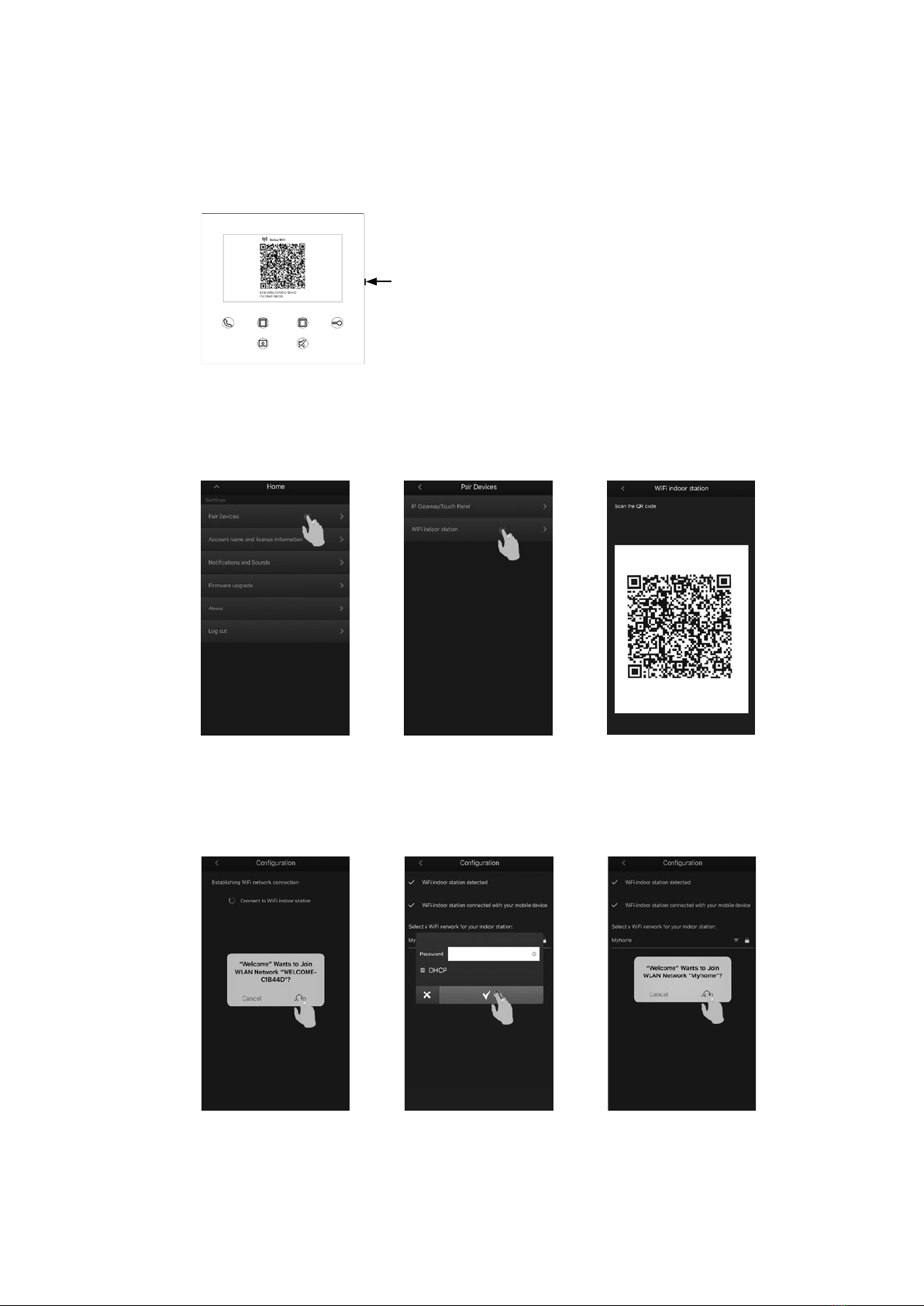

WiFi setting
Note
Only 2.4G WiFi can be supported by WiFi indoor station, please set the router to 2.4G WiFi before setup.
It is recommended to register an account on the MyBuildings portal first.
On the WiFi indoor station, press the setting button to access the QR code
screen.
On the App “Home” screen, tap “∨”, followed by “Pair devices”, “WiFi indoor station” to scan QR code on
the WiFi panel.
On the App “Configuration” screen, tap “Join” to connect App to the WiFi panel. Then select your home
WiFi name and enter the password to transfer your home WiFi to the WiFi panel.
Setting button

QUICK GUIDE 9
More information on the product manual
1. Go to the online webpage by scanning the QR code.
2. Click on the “Downloads” tab to find the documents.

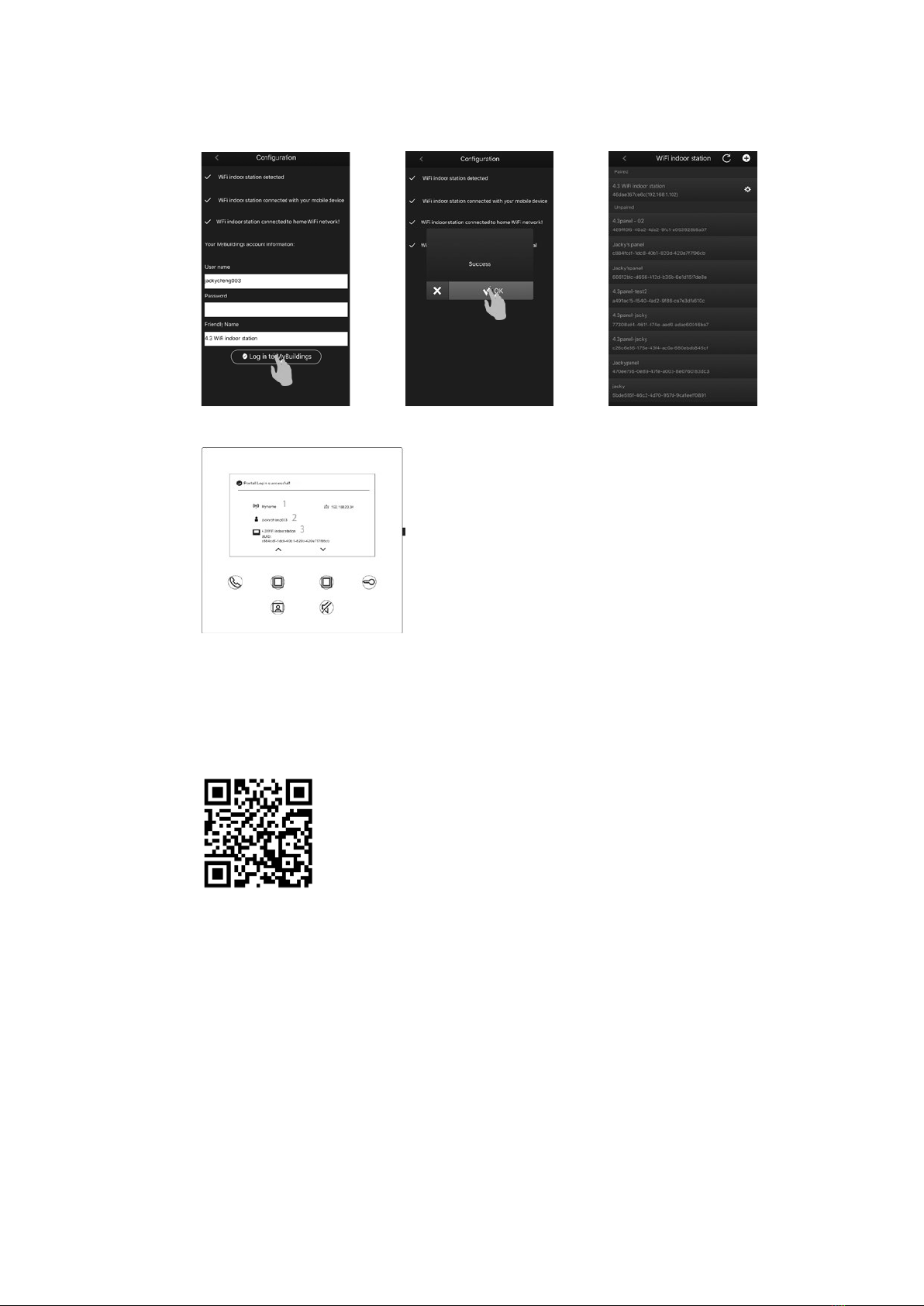

On the panel, the setting information is displayed on the screen.
WiFi indoor station
Then entering the MyBuildings account and password and click “Log in to MyBuildings”.
After a while, APP will pair the WiFi indoor station automatically.
Service
For European Union conturies:
ABB S.p.A - Viale dell’Industria 18, 20010
Vittuone (MI), Italy
For Non-EU conturies:
ABB Xiamen Smart Technology Co., Ltd.
No. 7 Fangshan South Road, Xiang An, Xiamen, Fujian 361000, China

10 ABB-WELCOME VIDEO KIT
—
Español
Cableado
Instalación de la red WiFi
Conexión de la cerradura
Tipo A Tipo B Tipo C
Distancia
110-240 V
Línea de bus de 2 cables
ab
ab
ON ON
Añadir=001
M/S RC
110-240 V
A
Cable
Coaxial, 75-5
Ø=0,75 mm,
0,45 mm²
RVV,
Ø=1 mm,
2 x 0.75 mm²
J-Y(ST)-Y,
Ø=0.8 mm,
2 x 0.5 mm²
J-Y(ST)-Y,
Ø=0.6 mm,
2 x 0.28 mm²
UTP 5, 2 x dos pares,
cada núcleo
Ø=0, 5 mm 8 x 0,2 mm²
A470 290 150 130 300
ab
Exit GND Lock COM NC NO ab
Exit GND Lock COM NC NO
PS
ab
Exit GND Lock COMNCNO
PS
Nota
Si el dispositivo admite la función de WiFi, asegúrese de que la señal que recibe es buena antes de la in-
stalación. La distancia entre el router y los monitores y los materiales de construcción de las paredes son
factores que pueden afectar a la calidad de la señal.
Si la señal WiFi no tiene la intensidad suficiente para garantizar un funcionamiento correcto, debe insta-
larse un repetidor WiFi entre el router y el dipositivo para ampliar la señal WiFi que recibe este dispositivo.

QUICK GUIDE 11
Descripción de la interfaz
Módulo de cámara en la placa de calle de vídeo
N.º Descripción
1 Conector para cámara analógica adicional
2 Conector para módulo de audio
3 Puente para establecer el formato de vídeo: PAL/NTSC
4 Ajusta el área de visión de la cámara
Módulo de audio en la placa de calle de vídeo
N.º Descripción
1 Conector para módulo de cámara
2 Conector para actualización de software del dispositivo
3 Terminales de conexión (COM-NC-NO) para contacto libre de po-
tencial, abrepuertas (30 V CA/CC 1 A)
4 Terminales de conexión (Lock-GND) para abrepuertas (18 V 4 A
impulsivos, 250 mA de mantenimiento)
5 Terminales de conexión (CC-GND) para fuente de alimentación
adicional
6 Terminales de conexión (a-b) para la conexión de bus
7 Conector para el módulo de bucle de inducción
8 Conector para el módulo siguiente
9 Conector para el pulsador de salida
10 Conector para el sensor de comprobación del estado de la puerta
11 Interruptor giratorio para establecer la dirección de la unidad
exterior (1-9)
12 Establecer los tonos de confirmación para pulsadores: ON/OFF
(ENCENDIDO/APAGADO)
13 Configurar los pulsadores en una columna simple o doble (ENCEN-
DIDO= columna doble; APAGADO= columna simple)
14 Configurar funciones de los pulsadores 1.º/2.º
3->APAGADO, 4->APAGADO=llamar a estación interior/llamar a
estación interior;
3->ENCENDIDO, 4->APAGADO=encender iluminación/llamar a la
estación interior;
3->APAGADO, 4->OENCENDIDO=llamar al puesto de guardia/llamar
a la estación interior;
3->ENCENDIDO, 4->ENCENDIDO=encender iluminación/llamar al
puesto de guardia.
15 Ajusta el volumen del altavoz
16 Ajustar el tiempo de apertura de la cerradura de la puerta, 1-10
segundos
4
123
1 2
345678910
11
12
13
14
15
16

12 ABB-WELCOME VIDEO KIT
Instalación de la placa de calle de vídeo
Instalación de la estación interior con WiFi Desinstalación de la estación interior con WiFi
1
2
Unidad: mm
117
192
46
Estación interior de vídeo de 4,3" con wifi
N.º Descripción
1Interruptor selector de la placa de calle
Establecer la dirección de la placa de calle predeterminada.
2Interruptor selector de la estación interior (1...250)
El interruptor selector X10 establece los dígitos de las decenas,
el interruptor selector X1 establece los dígitos de las unidades,
los microinterruptores X100 y X200 establecen los dígitos de las
centenas.
3Interruptor con función maestro/esclavo
Es posible establecer solo una estación interior de cada aparta-
mento como “Maestro” (posición ON).
4Interruptor de resistencia terminal
En instalaciones de vídeo o instalaciones mixtas de audio y vídeo,
el interruptor debe fijarse como ‘RC on’ en el último dispositivo de
la línea (posición ON).
5 a b = Conector de bus
6 A Contacto sinpotencial, como el pulsador de un timbre
7Botón de ajuste
Pulse para acceder al modo de configuración.
8 Micrófono
9 Altavoz
1
2
234
56
9
7
8
2
2

QUICK GUIDE 13
Registrar una cuenta en el portal MyBuildings
Descargar la aplicación Abrir sesión en la aplicación
Acceda al enlace: https://mybuildings.abb.com, y pulse «Reg-
istrar». Rellene los datos del formulario requeridos para reg-
istrar una cuenta. A continuación, active la cuenta de usuario
cuando reciba el correo electrónico que se le enviará desde el
portal MyBuildings.
Descargue la aplicación de Google Play
o Apple Store buscando por la palabra
clave «ABB Welcome». A continuación,
instale la correspondiente aplicación en
un móvil o una tablet.
En el móvil o la tablet, pulse para
abrir la aplicación; seleccione «Setup
Welcome» y utilice en el portal My-
Buildings sus credenciales para iniciar
sesión.

14 ABB-WELCOME VIDEO KIT
Configuración de la conexión WiFi
Nota
La estación interior WiFi admite solo redes de 2.4G; configure el router como WiFi 2.4G antes de la config-
uración. Se recomienda registrar primero una cuenta en MyBuildings.
En estación interior WiFi, pulse el botón de configuración para abrir la
pantalla del código QR.
En la pantalla «Home» de la aplicación, pulse “∨” y, después “Pair devices” (Emparejar dispositivos),
“Estación interior WiFi” para escanear el código QR en el panel WiFi.
En la pantalla «Configuration» (Configuración) de la aplicación, pulse «Join» (Unirse) para conectar la apli-
cación con el panel WiFi. Seleccione el nombre de la red WiFi de su vivienda y escriba la contraseña para
transferir su WiFi doméstica al panel WiFi.
Botón de ajuste

QUICK GUIDE 15
Más información en el manual del producto.
1. Escanee el código QR para acceder a la página web.
2. Pulse la pestaña «Descargas» para localizar la documentación.
En el panel, aparece la información de la configuración en la pantalla.
Estación interior WiFi
Acceda a la cuenta de MyBuildings mediante contraseña y pulse «Log in to MyBuildings».
Tras unos instantes, la aplicación se sincronizará con la estación de interior WiFi de forma automática.
Mantenimiento
Para países pertenecientes a la Unión Europea:
ABB S.p.A - Viale dell’Industria 18, 20010
20010 Vittuone (MI) Italia
Para países no pertenecientes a la Unión Europea:
ABB Xiamen Smart Technology Co., Ltd.
No. 7 Fangshan South Road, Xiang An, Xiamen, Fujian 361000, China

16 ABB-WELCOME VIDEO KIT
—
Note

—
For European Union conturies:
ABB S.p.A - Viale dell’Industria 18, 20010
Vittuone (MI), Italy
For Non-EU conturies:
ABB Xiamen Smart Technology Co., Ltd.
No. 7 Fangshan South Road, Xiang An,
Xiamen, Fujian 361000, China
www.abb.com
2TMU200000M0080100
© Copyright 2020 ABB. All rights reserved.
Specifications subject to change without notice.
