DE Betriebsanleitung / EN Operating instructions
FR Mode d’emploi / ES Instructivo de servicio
DE Plasma-Schneidbrenner ABIPLAS®CUT 200 W/MT
EN Plasma-Cutting Torches ABIPLAS®CUT 200 W/MT
FR Torche de coupage Plasma ABIPLAS®CUT 200 W/MT
ES Antorcha de corte por Plasma ABIPLAS®CUT
200 W/MT
EN 60 974-7

DE - 2
ABIPLAS®CUT 200 W/MT
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an
dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der
enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese
Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der
jeweiligen Besitzer/Hersteller.
Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL
Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage
www.binzel-abicor.com
1 Identifikation DE-3
1.1 CE-Zeichen DE-3
2Sicherheit DE-3
2.1 Bestimmungsgemäße Verwendung DE-4
2.2 Pflichten des Betreibers DE-4
2.3 Persönliche Schutzausrüstung (PSA)DE-5
2.4 Klassifizierung der Warnhinweise DE-5
2.5 Produktsicherheit DE-6
2.6 Angaben für den Notfall DE-7
3 Produktbeschreibung DE-7
3.1 Technische Daten DE-7
3.2 Abkürzungen DE-10
3.3 Typenschild DE-10
3.4 Verwendete Zeichen und SymboleDE-11
4 Lieferumfang DE-11
4.1 Transport DE-11
4.2 Lagerung DE-12
5 Funktionsbeschreibung DE-12
6 Inbetriebnahme DE-12

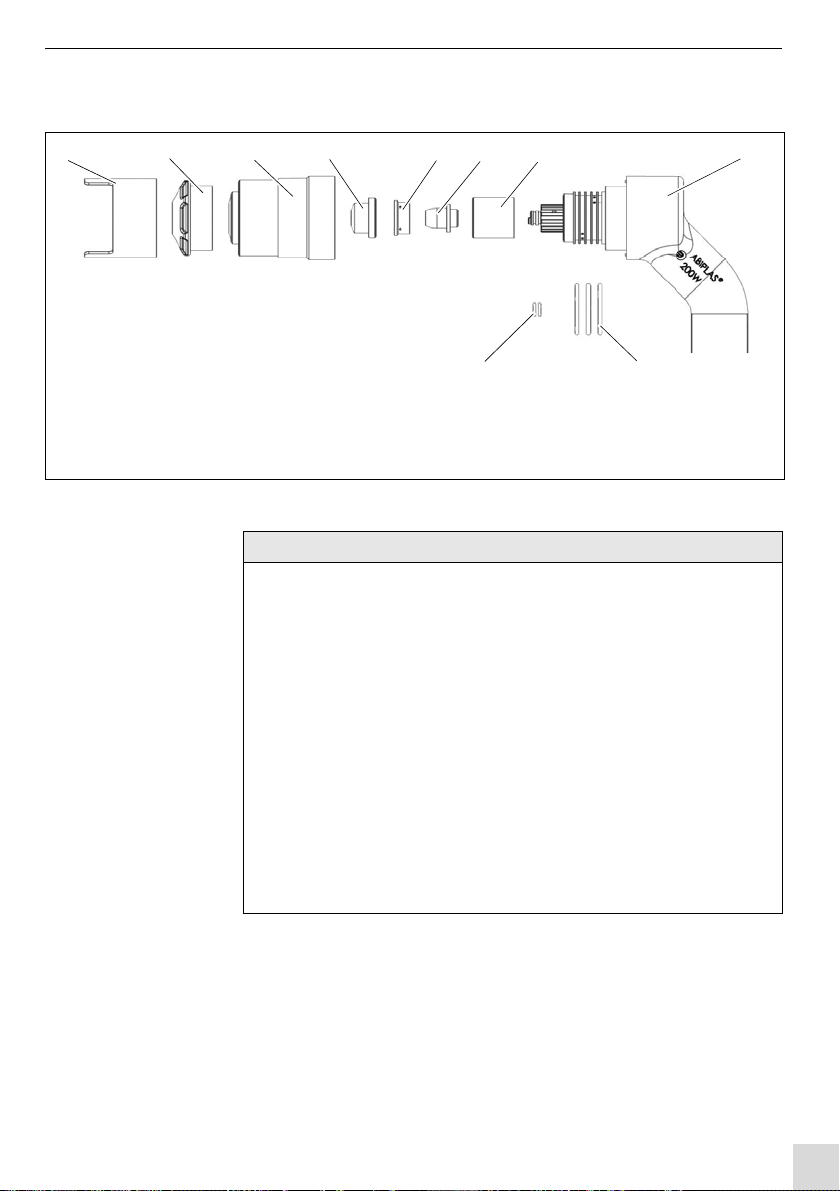

6.1 Handschneidbrenner
ABIPLAS®CUT 200 W/MT
ausrüsten DE-13

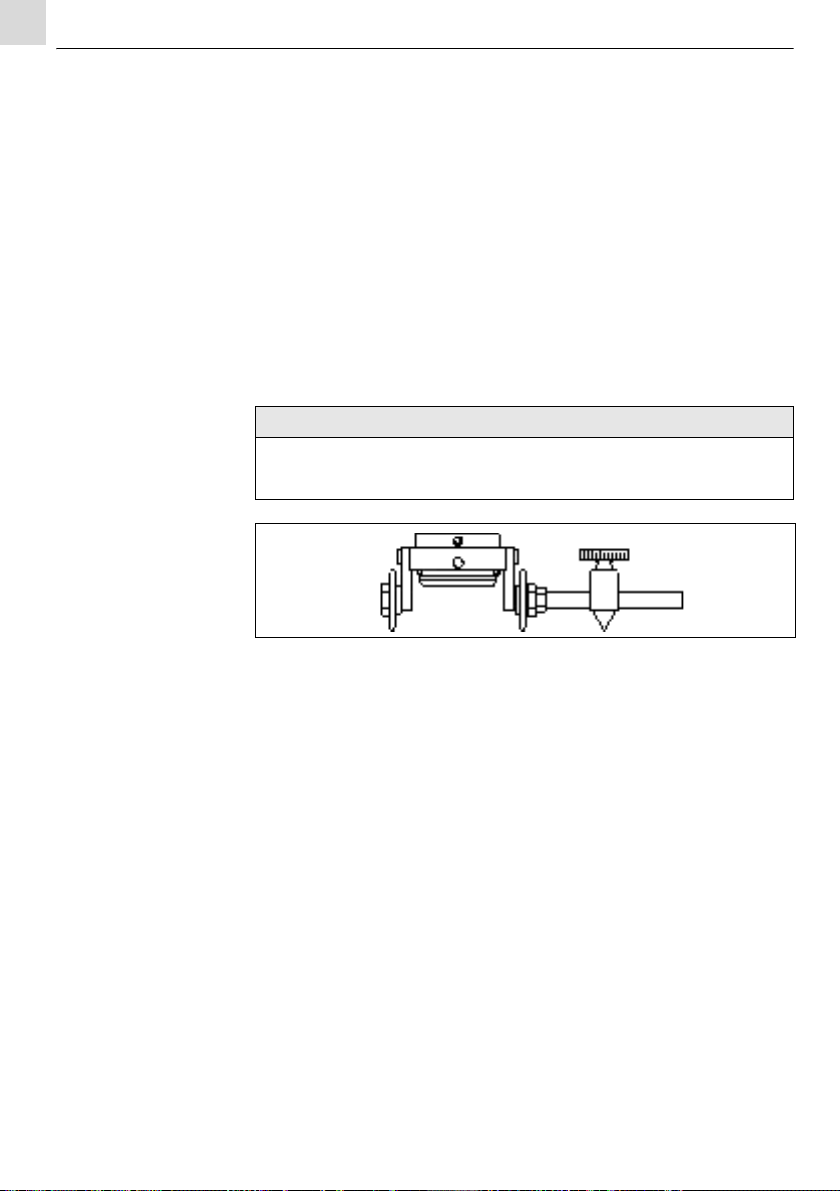

6.1.1 Zubehör DE-14
6.2 Plasma-Schneidbrenner
anschließen DE-16

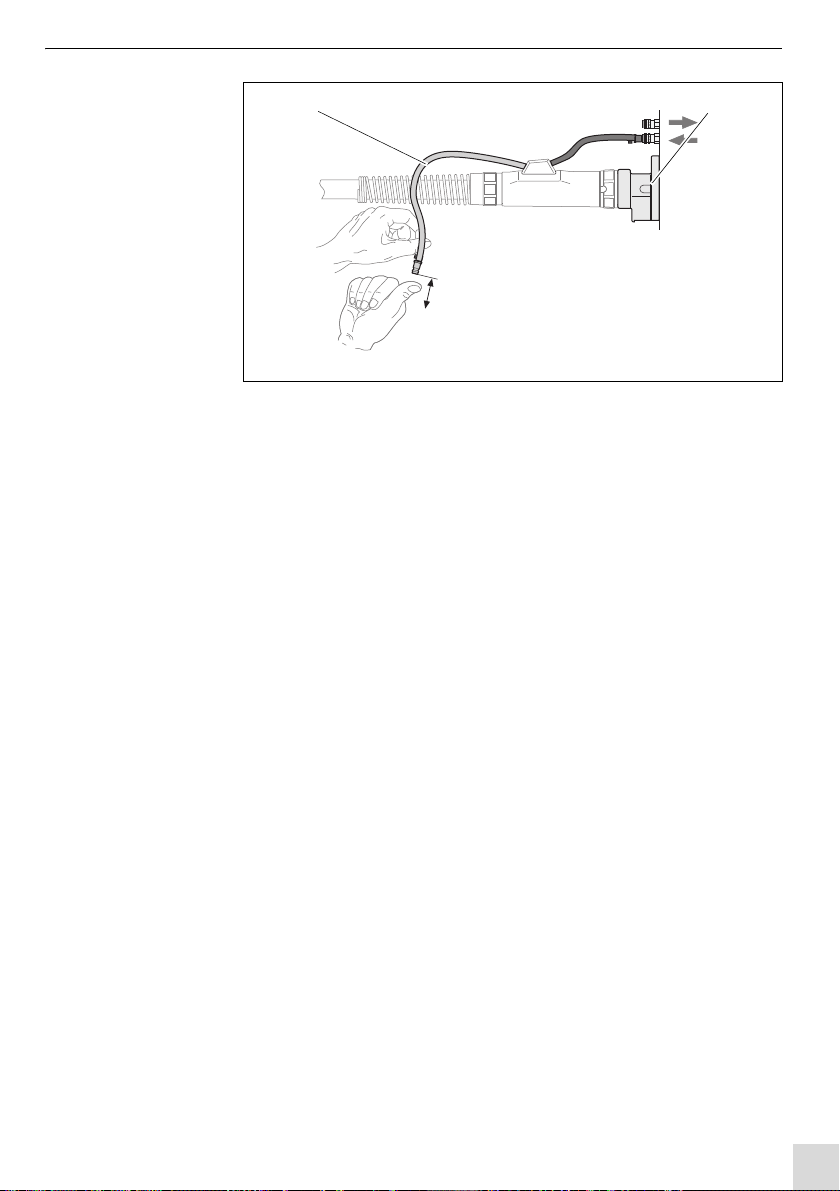

6.3 Kühlmittel anschließen DE-16
6.3.1 Pressluft für Plasma und Kühlgas DE-17
6.3.2 Gefilterte öl- und wasserfreie
Pressluft DE-18
6.3.3 Plasma-Schneidbrenner mit
Zentralanschluss DE-18
7 Betrieb DE-19
7.1 Vor dem Einschalten DE-19
7.2 Taster 2-Takt Funktion (nur für
Handbrenner) DE-19
7.3 Sicherheitseinrichtung DE-19
7.4 Brenner zünden DE-19
8 Außerbetriebnahme DE-21
9 Wartung und Reinigung DE-21
10 Störungen und deren
Behebung DE-22
11 Demontage DE-24
12 Entsorgung DE-24
12.1 Werkstoffe DE-24
12.2 Betriebsmittel DE-25
12.3 Verpackungen DE-25

DE - 3
ABIPLAS®CUT 200 W/MT 1 Identifikation
1 Identifikation
Der Plasma-Schneidbrenner ABIPLAS®CUT 200 W/MT ist ein
flüssiggekühlter Schneidbrenner und wird in der Industrie ausschließlich zum
Plasmaschneiden bzw. Fugenhobeln eingesetzt. Für den Betrieb ist die
Verwendung einer Schweißstromquelle mit integriertem Umlaufkühlgerät oder
ein separates Umlaufkühlgerät erforderlich. Diese Betriebsanleitung beschreibt
nur den Plasma-Schneidbrenner ABIPLAS®CUT 200 W/MT.
Die Plasma-Schneidbrenner ABIPLAS®CUT 200 W/MT dürfen nur mit
Original ABICOR BINZEL Ersatzteilen betrieben werden.
1.1 CE-Zeichen
Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien.
2Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
Dieses Kapitel vermittelt wichtige Informationen zur sicheren Bedienung des
Produktes. Lesen Sie es vor der ersten Nutzung des Gerätes gründlich durch
und stellen Sie sicher, dass jeder Nutzer mit dem Inhalt vertraut ist.
• Lesen Sie die vorliegende Betriebsanleitung vor der ersten Nutzung
sorgfältig durch. Sie vermittelt Ihnen Informationen, die für einen
störungsfreien und sicheren Betrieb erforderlich sind.
• Lesen und befolgen Sie die Betriebsanleitung vor spezifischen Arbeiten
z.B. Inbetriebnahme, Betrieb, Transport und Wartung.
Die Konformität wird durch das CE-Zeichen auf dem
Gerät bestätigt.

DE - 4
2Sicherheit ABIPLAS
®CUT 200 W/MT
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in
der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise
verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und
lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung
sind nicht zulässig.
2.2 Pflichten des Betreibers
• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und
geben Sie die Betriebsanleitung bei Weitergabe des Produktes mit.
• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von
Fachkräften durchgeführt werden. Eine Fachkraft ist eine Person, die
aufgrund ihrer fachlichen Ausbildung, Kenntnisse und
Erfahrungen die ihr übertragenen Arbeiten beurteilen und mögliche
Gefahren erkennen kann (In Deutschland siehe TRBS 1203).
• Halten Sie andere Personen vom Arbeitsbereich fern.
• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.
• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie
den Arbeitsbereich sauber.
• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland:
Arbeitsschutzgesetz und Betriebssicherheitsverordnung
• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung

DE - 5
ABIPLAS®CUT 200 W/MT 2 Sicherheit
2.3 Persönliche Schutzausrüstung (PSA)
Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen
von persönlicher Schutzausrüstung (PSA) empfohlen.
• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3,
Schutzhandschuhen und Sicherheitsschuhen.
2.4 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier
verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen
Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit
bedeuten sie folgendes:
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden
wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht
gemieden wird, können schwere Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht
gemieden wird, können leichte oder geringfügige Verletzungen die Folge
sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder
Sachschäden an der Ausrüstung die Folge sein können.

DE - 6
2Sicherheit ABIPLAS
®CUT 200 W/MT
2.5 Produktsicherheit
• Das Produkt wurde nach dem Stand der Technik und den anerkannten
sicherheitstechnischen Normen und Richtlinien entwickelt und gefertigt. Vor
unvermeidbaren Restrisiken für Anwender, Dritte, Geräte oder andere
Sachwerte wird in dieser Betriebsanleitung gewarnt. Die Missachtung
dieser Hinweise kann zu Gefahren für das Leben und die Gesundheit von
Personen, Umweltschäden oder zu Sachschäden führen.
• Das Produkt darf nur in unverändertem und einwandfreiem technischen
Zustand, innerhalb der in dieser Anleitung beschriebenen Grenzen
betrieben werden.
• Halten Sie stets die in den technischen Daten angegebenen Grenzwerte
ein. Überlastungen führen zu Zerstörungen.
• Sicherheitseinrichtungen am Gerät dürfen niemals demontiert, überbrückt
oder in anderer Weise umgangen werden.
• Verwenden Sie beim Gebrauch im Freien einen geeigneten Schutz gegen
Witterungseinflüsse.
• Überprüfen Sie das Elektrogerät auf eventuelle Beschädigungen und auf
einwandfreie und bestimmungsgemäße Funktion.
• Setzen Sie das Elektrogerät nie dem Regen aus und vermeiden Sie eine
feuchte oder nasse Umgebung.
• Schützen Sie sich vor Stromunfällen, indem Sie isolierende Unterlagen
verwenden und trockene Kleidung tragen.
• Verwenden Sie das Elektrogerät niemals in Bereichen, wo Brand- oder
Explosionsgefahr besteht.
• Lichtbogenschweißen kann Augen, Haut und Gehör schädigen! Tragen
Sie deshalb bei Arbeiten mit dem Gerät stets die vorgeschriebene
Schutzausrüstung.
• Alle Metalldämpfe, besonders Blei, Cadmium, Kupfer und Beryllium, sind
gesundheitsschädlich! Sorgen Sie für ausreichende Belüftung oder
Absaugung. Achten Sie immer auf die Einhaltung der gesetzlichen
Grenzwerte.
• Spülen Sie Werkstücke, die mit chlorierten Lösungsmitteln entfettet wurden,
mit klarem Wasser ab. Ansonsten besteht die Gefahr der
Phosgengasbildung. Stellen Sie keine chlorhaltigen Entfettungsbäder in
der Nähe des Schweißplatzes auf.
• Halten Sie die allgemeinen Brandschutzbestimmungen ein und entfernen
Sie vor Arbeitsbeginn feuergefährliche Materialien aus der Umgebung
des Schweißarbeitsplatzes. Halten Sie geeignete Brandschutzmittel am
Arbeitsplatz bereit.

DE - 7
ABIPLAS®CUT 200 W/MT 3 Produktbeschreibung
2.6 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
• Strom - Stromquelle
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder
der Dokumentation weiterer Peripheriegeräte.
3 Produktbeschreibung
3.1 Technische Daten
Temperatur der Umgebungsluft - 10 °C bis + 40 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 1 Umgebungsbedingungen im Betrieb
Lagerung im geschlossenen Raum, Temperatur
der Umgebungsluft
- 10 °C bis + 40 °C
Transport, Temperatur der Umgebungsluft - 25 °C bis + 55 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 2 Umgebungsbedingungen Transport und Lagerung

DE - 8
3 Produktbeschreibung ABIPLAS®CUT 200 W/MT
ABIPLAS®CUT 200 W
200 W MT
Art der Verschleißteile Standard Spezial1
Anwendungsprozess Plasmaschneiden/Plasmafugenhobeln
Führungsart handgeführt/maschinengeführt
Pilotstrom 15 - 27A (max. 29A)
Bemessungsstrom und entspr. Einschaltdauer 200A/100% 160A/100%
Art des Gases Pressluft
Betriebsdruck (Fließdruck)
Brennereintrittsdruck
3,5 - 4,5 bar 3,5 bar
Plasmaluft
Luftwert ermittelt mit Düsenbohrung 1,8 mm
ca. 39 l/min ca.21l/min
Softstart ≥15 l/min falls vorhanden
≤15 l/min
Gasnachströmzeit > 20 sec
Spannungsart Gleichspannung DC
Spannungsbemessung 500V Scheitelwert (Spannungsklasse M)
Kühlart flüssig
Schutzart der maschinenseitigen Anschlüsse IP3X (EN 60 529) (200W)
IP2X (EN 60 529) (200 W MT)
Bemessung der elektr. Steuereinrichtung 42V / 0,1-1A
Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7)
1Spezial Verschleißteile sind für zündkritische Stromquellen und mit „X“ gekennzeichnet.
max. Vorlauftemperatur 45°C
min. Durchfluss 0,9 l/min
Eingangsdruck min. 2,5 bar, max. 4 bar
Kühlmittelleitwert max. ≤ 30µS/cm
Tab. 4 Angaben zur Brennerkühlung

DE - 9
ABIPLAS®CUT 200 W/MT 3 Produktbeschreibung
Richtwerte für Schneidfähigkeit
Die Angaben zur Schneidfähigkeit sind nur Richtwerte, da sie zusätzlich von
den nachfolgenden Punkten stark beeinflusst werden:
• Art und Qualität des Materials
• Druck und Unreinheiten der Druckluft
• Temperatur des zu schneidenden Werkstücks
• der gewünschten Schnittqualität
• Zustand von Elektrode und Schneiddüse
• Abstand und Stellung des Schneidbrenners zum Werkstück
• Stromquellen - Charakteristik
• Schneidgeschwindigkeit
Art der Verschleißteile Standard Spezial1
40 - 70A 1,2 mm 1,2 mm
70 - 90A 1,4 mm 1,4 mm
90 - 120A 1,6 mm 1,6 mm
120 - 160A 1,8 mm 1,8 mm
160 - 200A 2,0 mm 2,0 mm
Tab. 5 Wahl der Plasmadüse
1Spezial Verschleißteile sind für zündkritische Stromquellen und mit „X“ gekennzeichnet.
max. Materialstärke Standard Spezial1
niedrig legierter Stahl 60 - 70 mm bei 200 A 50 - 60 mm bei 160 A
Edelstahl 55 - 65 mm bei 200 A 40 - 50 mm bei 160 A
Aluminium 40 - 45 mm bei 200 A 35 - 40 mm bei 160 A
Tab. 6 Richtwerte für Schneidfähigkeit
1Spezial Verschleißteile sind für zündkritische Stromquellen und mit „X“ gekennzeichnet.
Standardlänge (andere Längen möglich) 6m
Aufbau Schlauchpaket/Koaxialkabel
Anschluss Strom/Luft-Kabel G3/8
Ausführung Einzelanschluss oder Zentralanschluss
Tab. 7 Schlauchpaket
HINWEIS
• Je niedriger der Pilotstrom, desto höher die Lebensdauer von Elektrode
und Schneiddüse.

DE - 10
3 Produktbeschreibung ABIPLAS®CUT 200 W/MT
3.2 Abkürzungen
3.3 Typenschild
Die Plasma-Schneidbrenner sind wie folgt gekennzeichnet:
Beachten Sie für alle Rückfragen folgende Angaben:
Typenkennzeichnung auf dem Brennergriff, z.B. ABIPLAS®CUT 200 W
beim Handschneidbrenner.
Der Maschinenschneidbrenner ist auf dem Brennerkörper mit ABIPLAS®CUT
200 W MT gekennzeichnet.
Abb. 4 Übersicht Spannbereich auf Seite DE-15
Plasma ionisiertes Gas
ABIPLAS®CUT 200 W Plasma-Handschneidbrenner
ABIPLAS®CUT 200 W MT Plasma-Maschinenschneidbrenner
Wflüssiggekühlt
Spannungsbemessung Isolationswiderstands-, Spannungsfestigkeits- und
Schutzartklassifizierung
Tab. 8 Abkürzungen und Begriffserklärung
Maßangaben in Zeichnungen oder Diagrammen Millimeter [mm]
Tab. 9 Maße
1Typenschild 2Aufkleber ABICOR BINZEL
Abb. 1 Typenschild
21

DE - 11
ABIPLAS®CUT 200 W/MT 4 Lieferumfang
3.4 Verwendete Zeichen und Symbole
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
4Lieferumfang
Der Standard-Lieferumfang beinhaltet folgendes:
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile, entnehmen
Sie den aktuellen Bestellunterlagen. Kontakt für Beratung und Bestellung finden
Sie im Internet unter www.binzel-abicor.com.
4.1 Transport
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,
jedoch sind Beschädigungen während des Transportes nicht auszuschließen.
Symbol Beschreibung
• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen
1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind
• Schneidbrennerkörper (Typ je nach Bestellung) • Handgriff mit Schaltereinheit (Handbrenner)
oder Griffrohr (Maschinenbrenner)
• Dose Fett zum Schmieren der O-Ringe • Zentralstecker und Anschlüsse
• Ausrüstteile1• Betriebsanleitung
•Schlauchpaket
Tab. 10 Lieferumfang
1in Standard oder Spezial Ausführung
Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!
Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!
Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort
mit dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf
zur eventuellen Überprüfung durch den Spediteur.
Verpackung für den
Rückversand
Verwenden Sie nach Möglichkeit die Originalverpackung und das
Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und
Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.
Tab. 11 Transport

DE - 12
5 Funktionsbeschreibung ABIPLAS®CUT 200 W/MT
4.2 Lagerung
Physikalische Bedingungen der Lagerung im geschlossenen Raum:
Tab. 2 Umgebungsbedingungen Transport und Lagerung auf Seite DE-7
5 Funktionsbeschreibung
Brenner und Stromquelle bilden zusammen eine funktionsfähige Einheit, die mit
entsprechenden Betriebsmitteln versorgt, einen Plasmalichtbogen zum
Schneiden erzeugt. Beim Schneiden wird Pressluft in der Schneiddüse durch
Hochfrequenzimpulse ionisiert. Der Startlichtbogen erzeugt leitfähiges Plasma,
das in der Düse beschleunigt und auf das Werkstück geleitet wird. Der
Arbeitslichtbogen wird zwischen der Schneidbrennerelektode und dem
Werkstück gezündet. Durch die Energie des Aufpralls, der Dissoziation und der
Ionisation wird das Werkstückmaterial aufgeschmolzen und durch die
kinetische Energie des Plasmastrahles ausgeblasen.
Die Pressluft wird zum Kühlen des Schlauchpaketes und des Schneidbrenners
genutzt.
6 Inbetriebnahme
Die Plasma-Schneidbrenner der Baureihe ABIPLAS®CUT sind ausschließlich
zum Schneiden von niedrig- und hochlegierten Werkstoffen mit Pressluft für die
industrielle und gewerbliche Nutzung für Fachkräfte bestimmt. Diese Plasma-
Brenner sind luftgekühlte Schneidbrenner.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Ziehen Sie den Netzstecker.
HINWEIS
• Beachten Sie folgende Angaben:
3 Produktbeschreibung auf Seite DE-7
• Die Inbetriebnahme darf nur durch befähigte Personen (in Deutschland
siehe TRBS 1203) erfolgen.

DE - 13
ABIPLAS®CUT 200 W/MT 6 Inbetriebnahme
6.1 Handschneidbrenner ABIPLAS®CUT 200 W/MT ausrüsten
1Schrauben Sie den Isolator ein und ziehen ihn nur handfest an.
2Stecken Sie die Elektrode auf.
3Stecken Sie den Drallring auf.
4Stecken Sie die ausgewählte Plasmadüse auf.
1Fasendüse
2Spritzerschutz
3Schutzkappe
4Plasmadüse
5Drallring
6Elektrode
7Isolator
8Brennerkörper
9O-Ring 22x2 (3Stck)
10 O-Ring 5x1 (2Stck)
Abb. 2 Brennerkörper mit Standard Verschleißteilen ausrüsten
1234 567 8
910
HINWEIS
• Ein zu festes Anziehen der Schutzkappe führt zu Schäden am Isolator
und dem Drallring. Bei zu losem Anziehen verringert sich die Standzeit
der Verschleißteile.
• Beachten Sie die richtige Lage des Drallringes. Die Luftbohrungen liegen
immer in Richtung der Elektrodenspitze.
• Die Plasma-Schneidbrenner sind zum Schutz des Bedieners mit einer
Sicherheitsabschaltung ausgestattet, die durch Lösen der Schutzkappe
automatisch den Einschaltstromkreis unterbricht. Zwei federnde
Kontaktstifte werden beim Aufschrauben der Schutzkappe betätigt. Wird
die Federwirkung der Kontaktstifte behindert, kann die bestehende
Sicherheitsabschaltung unwirksam werden.
• Achten Sie auf saubere Kontaktflächen zwischen den federnden
Kontaktstiften und dem Kontaktring der Schutzkappe.
• Schalten Sie beim Verschleißteilwechsel die Plasmastromquelle ab.

DE - 14
6 Inbetriebnahme ABIPLAS®CUT 200 W/MT
Die Wahl der Plasmadüse wird von der zu schneidenden Materialdicke und
der Stromstärke bestimmt.
Tab. 5 Wahl der Plasmadüse auf Seite DE-9
5Schrauben Sie die Schutzkappe handfest auf.
6.1.1 Zubehör
Brennerrundführungs-Set
• Das Schneiden kreisförmiger Bauteile im Durchmesserbereich von
ca. 100 bis 1000 mm mit dem Handbrenner ABIPLAS®CUT 200 W
wird durch die Brennerrundführung realisiert.
• Der Brennerwagen wird auf die Schutzkappe geklemmt.
Brennerwagen
• ohne Zirkelrundführung
Abstandshalter
•Distanzfeder
• Fasendüse
•Lochstechkappe
HINWEIS
• Beachten Sie beim Festziehen des Gewindestiftes zum Klemmen, dass
die Schutzkappe nicht verdrückt und das Innengewinde beschädigt wird.
Abb. 3 Brennerrundführung ABIPLAS®CUT 200 W

DE - 15
ABIPLAS®CUT 200 W/MT 6 Inbetriebnahme
Halterung für Maschinenschneidbrenner
• Die Befestigung der Maschinenschneidbrenner ABIPLAS®CUT 200 W
MT an der Maschine erfolgt durch eine Halterung.
• Der Maschinenschneidbrenner wird auf dem gekennzeichneten
Spannbereich geklemmt.
Abb. 4 Übersicht Spannbereich
Spannbereich der Halterung
für Maschinenschneidbrenner
Abb. 5 Halterung für Maschinenschneidbrenner

DE - 16
6 Inbetriebnahme ABIPLAS®CUT 200 W/MT
6.2 Plasma-Schneidbrenner anschließen
6.3 Kühlmittel anschließen
HINWEIS
• Achten Sie auf die richtige Zuordnung und den festen Sitz der
Anschlüsse.
• Da aus technischen Gründen die Plasmadüse nicht gegen direktes
Berühren geschützt werden kann, muss die Plasmaschneidstromquelle die
Forderung der EN 60974-7, Pkt. 7.4.2, erfüllen.
• Der Plasma-Schneidbrenner in Verbindung mit der Plasmastromquelle
muss der EN 60974-10 entsprechen.
• Die Plasmastromquelle muss zusätzlich der EN 60974-1 entsprechen.
• In der Zündart (Kontakt oder HF) sowie der Ausgangsleistung
(Bemessungsstrom und entsprechende Einschaltdauer) müssen die
Plasmastromquelle und der Schneidbrenner übereinstimmen.
Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7) auf Seite DE-8
WARNUNG
Verbrennungsgefahr
Die Plasma-Schneidbrenner werden durch zu geringen Kühlmittelstand
überhitzt.
• Tragen Sie Schutzhandschuhe.
• Kontrollieren Sie regelmäßig den Kühlmittelstand.
HINWEIS
• Achten Sie darauf, dass Kühlmittelvor- und rücklauf ordnungsgemäß
installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot.
• Verwenden Sie kein deionisiertes oder demineralisiertes Wasser als
Kühlmittel oder für Dichtheits- und Durchflussprüfungen.
Dies kann die Lebensdauer Ihres Schweißbrenners beeinträchtigen.
• Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von
ABICOR BINZEL Kühlmittel der Reihe BTC.

DE - 17
ABIPLAS®CUT 200 W/MT 6 Inbetriebnahme
Entlüften Sie bei jeder Erstinbetriebnahme bzw. nach jedem
Schlauchpaketwechsel das gesamte Kühlsystem wie folgt:
1Lösen Sie den Kühlmittelrücklaufschlauch (1) am Umlaufkühlgerät (2) und
halten Sie diesen über einen Auffangbehälter.
2Verschließen Sie die Öffnung am Kühlmittelrücklaufschlauch (1) und geben
Sie diese durch wiederholtes, abruptes Öffnen wieder frei, bis das
Kühlmittel kontinuierlich und blasenfrei in den Auffangbehälter fließt.
3Schalten Sie das Umlaufkühlgerät (2) aus und schließen Sie den
Kühlmittelrücklaufschlauch (1) wieder an.
6.3.1 Pressluft für Plasma und Kühlgas
• Genaue Druck- und Luftmengeneinstellungen sind wichtig für: Das Zünden
des Pilotlichtbogens, Schnittqualität, Standzeit von Brenner und
Verschleißteilen.
Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7) auf Seite DE-8
1Kühlmittelrücklaufschlauch 2Umlaufkühlgerät
Abb. 6 Kühlmittel anschließen
12

DE - 18
6 Inbetriebnahme ABIPLAS®CUT 200 W/MT
6.3.2 Gefilterte öl- und wasserfreie Pressluft
Verwenden Sie nur schmutz-, öl- und wasserfreie Pressluft.
Wir empfehlen:
• Vorfilter 5µm Filterfeinheit
• Submikrofilter 0,01µm Filterfeinheit
• 99,99% Ölabscheiderate
• Luftdurchsatz bei 3,5 bar Fließdruck:
ABIPLAS®CUT 200 W und
ABIPLAS®CUT 200 W MT: >35 l/min
Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7) auf Seite DE-8
6.3.3 Plasma-Schneidbrenner mit Zentralanschluss
Die Plasma-Schneidbrenner mit Zentralanschluss dürfen nur an Stromquellen
mit Zentralbuchsen angeschlossen werden, welche die
Sicherheitsanforderungen nach EN 60974-1 und EN 60974-7 erfüllen.
.
HINWEIS
• Die Zuordnung von Schneidbrenner und Schneidstromquelle ist durch die
Codierung von Stecker und Buchse eindeutig festgelegt und unbedingt
zu beachten.

DE - 19
ABIPLAS®CUT 200 W/MT 7 Betrieb
7Betrieb
7.1 Vor dem Einschalten
1Überprüfen Sie alle Verschraubungen und Steckverbindungen auf festen
Sitz.
2Wechseln Sie schadhafte, deformierte oder verschlissene Teile aus.
3Überprüfen Sie die Ausrüstteile auf korrekten Sitz überprüfen.
4Überprüfen Sie die Hubfunktion der Elektrode
7.2 Taster 2-Takt Funktion (nur für Handbrenner)
11. Takt: Taster am Handgriff drücken und halten - Pilotlichtbogen startet.
22. Takt: Taster loslassen - Lichtbogen erlischt.
7.3 Sicherheitseinrichtung
Über die montierte Schutzkappe werden zwei Sicherheitskontakte elektrisch
geschlossen. Das Starten des Pilotlichtbogens kann nur erfolgen wenn die
Verschleißteile montiert sind.
7.4 Brenner zünden
HINWEIS
• Die Bedienung der ABIPLAS®CUT 200 W Schneidbrenner ist
ausschließlich befähigten Personen (in Deutschland siehe TRBS 1203)
vorbehalten.
• Beachten Sie die Betriebsanleitungen der schweißtechnischen
Komponenten, wie z.B. Schweißstromquelle, Robotersteuerung.
WARNUNG
Blendung der Augen
Der für das Schneiden erzeugte Lichtbogen kann die Augen schädigen.
• Tragen Sie Ihre persönliche Schutzausrüstung.
• Überprüfen Sie die Schutzausrüstung vor jedem Schneidvorgang.

DE - 20
7Betrieb ABIPLAS
®CUT 200 W/MT
1Druckluftventil öffnen.
2Stromquelle einschalten.
3Taster am Handgriff betätigen. Nach der Gasvorströmzeit wird der
Pilotlichtbogen durch Hochfrequenzimpulse gezündet.
4Brenner direkt über das Werkstück führen, Schneidlichtbogen wird
aufgebaut.
5Der Schneidlichtbogen wird unterbrochen sobald der Kontakt zum
Werkstück abreißt.
HINWEIS
• Die Bedienung der ABIPLAS®CUT 200 W Schneidbrenner ist
ausschließlich befähigten Personen (in Deutschland siehe TRBS 1203)
vorbehalten.
• Beachten Sie die Betriebsanleitungen der schweißtechnischen
Komponenten, wie z.B. Schweißstromquelle, Robotersteuerung.
• Überprüfen Sie den tatsächlichen Gasfluss an den Messinstrumenten
bzw. durch verschließen und öffnen der entsprechenden
Gasaustrittsöffnungen am Brenner.
• Alle erforderlichen Parameter (wie z.B. Schneidstrom, Softstart, Druckluft
usw.) müssen entsprechend ihrer Schneidaufgabe an der Stromquelle
eingestellt sein.
• Hinweise und Tipps zum unmittelbaren Schneidprozess (Technik,
Verfahrensweise, Werkstoffe, Plasma...) finden Sie in der einschlägigen
Fachliteratur.
HINWEIS
• Beachten Sie die vorgeschriebene Gasnachströmzeit zur
Brennerkühlung.
• Beim starten des Pilotlichtbogens darf die Schneiddüse das Werkstück
nicht berühren.
• Am Werkstück erfolgt die Zündung des Schneidlichtbogens. Der
Schneidstrahl wird unterbrochen, wenn der Kontakt zum Werkstück
abreißt.
