Abicor Binzel ABIMIG GRIP W Series User manual

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
www.binzel-abicor.com
DE Betriebsanleitung / EN Operating instructions /
FR Mode d’emploi / ES Instructivo de servicio
ABIMIG®GRIP W
DE MIG/MAG Schweißbrenner
EN MIG/MAG Welding torch
FR MIG/MAG Torches de Soudage
ES MIG/MAG Antorcha de soldadura

DE - 2 BAL.0192.0 • 2019-03-06
ABIMIG®GRIP W
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an
dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der
enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese
Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der
jeweiligen Besitzer/Hersteller.
Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Länder-
vertretungen und Partner weltweit, finden Sie auf unserer Homepage www.binzel-abicor.com
1 Identifikation DE-3
1.1 Kennzeichnung DE-3
2Sicherheit DE-3
2.1 Bestimmungsgemäße Verwendung DE-3
2.2 Klassifizierung der Warnhinweise DE-3
2.3 Angaben für den Notfall DE-4
3 Produktbeschreibung DE-4
3.1 Technische Daten DE-5
3.2 Verwendete Zeichen und
Symbole DE-6
4 Lieferumfang DE-6
5 Inbetriebnahme DE-6
5.1 Brenner ausrüsten DE-7
5.2 Drahtführung montieren DE-7
5.2.1 Führungsspirale DE-8
5.2.2 Kunststoffseele DE-8
5.3 Schlauchpaket anschließen DE-9
5.4 Kühlmittel anschließen DE-9
5.5 Schutzgasmenge einstellen DE-9
5.6 Draht einfädeln DE-10
5.7 Bedienungselemente DE-10
5.7.1 Taster 2-Takt Funktion DE-10
6 Betrieb DE-10
7 Außerbetriebnahme DE-11
8 Wartung und Reinigung DE-11
8.1 Schlauchpaket DE-13
8.2 Brennerhals reinigen DE-13
9Entsorgung DE-13

ABIMIG®GRIP W 1 Identifikation
BAL.0192.0 • 2019-03-06 DE - 3
1 Identifikation
Die MIG/MAG Handschweißbrenner werden zum sicheren Schweißen von niedrig- und
hochlegierten Werkstoffen eingesetzt. Sie bestehen aus dem Brennerhals mit Ausrüst- und
Verschleißteilen, Handgriff und Schlauchpaket mit Zentralstecker. Sie entsprechen der
EN 60 974-7 und stellen kein Gerät mit eigener Funktionserfüllung dar. Das
Lichtbogenschweißen wird erst in Verbindung mit der Schweißstromquelle möglich.
1.1 Kennzeichnung
Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das
Inverkehrbringen. Sofern es einer entsprechenden Kennzeichnung bedarf, ist diese am Produkt
angebracht.
2Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung
beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden. Beachten
Sie dabei die Betriebs-, Wartungs- und lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.
2.2 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen
unterteilt und werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach
abnehmender Wichtigkeit bedeuten sie Folgendes:
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder
schwerste Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird,
können schwere Verletzungen die Folge sein.

3 Produktbeschreibung ABIMIG®GRIP W
DE - 4 BAL.0192.0 • 2019-03-06
2.3 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
• Elektrische Energieversorgung
• Kühlmittelzufuhr
•Gaszufuhr
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung der Stromquelle oder der
Dokumentation weiterer Peripheriegeräte.
3 Produktbeschreibung
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird,
können leichte oder geringfügige Verletzungen die Folge sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an
der Ausrüstung die Folge sein können.
WARNUNG
Gefahren durch nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen,
Tiere und Sachwerte ausgehen.
• Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
• Bauen Sie das Gerät nicht eigenmächtig zur Leistungssteigerung um und verändern Sie
es nicht.
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.

ABIMIG®GRIP W 3 Produktbeschreibung
BAL.0192.0 • 2019-03-06 DE - 5
3.1 Technische Daten
Schweißen -10°Cbis+40°C
Transport und Lagerung - 25 ° C bis + 55 ° C
Relative Luftfeuchtigkeit bis 90 % bei 20 ° C
Tab. 1 Umgebungsbedingungen im Betrieb
Spannungsart DC
Polung der Elektroden bei DC in der Regel positiv
Schutzgas (DIN EN ISO 14175) CO2 und Mischgas M21
Drahtarten handelsübliche Runddrähte
Spannungsbemessung 113 V S c h e i t e l w e r t
Schutzart der maschinenseitigen
Anschlüsse (EN 60 529)
IP3X
Art der Führung handgeführt
Steuereinrichtung im Handgriff für 42 V und 0,1 bis 1 A
Tab. 2 Allgemeine Brennerdaten nach EN 60 974-7
Typ Kühl-
art
Belastung1ED Draht- Gasdurch-
fluss
Kühlung Fließdruck
Zwei-
kreis
CO2M21 Vorlauf-
temp. max.
Durch-
fluss min.
min. max.
ABIMIG®
GRIP W
A A % mm l/min °C l/min bar bar
555 D flüssig 550 500 100 0,8 - 1,6 10 - 20 40 1,15 2,5 3,5
555 flüssig 575 525 100 0,8 - 1,6 10 - 20 40 1,15 2,5 3,5
605 D flüssig 600 550 100 1,0 - 1,6 10 - 20 40 1,15 2,5 3,5
605 C flüssig 600 550 100 1,0 - 1,6 10 - 20 40 1,15 2,5 3,5
605 flüssig 625 575 100 1,0 - 1,6 10 - 20 40 1,15 2,5 3,5
Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7) ABIMIG®GRIP W
1Die Belastungsdaten reduzieren sich bei Impulslichtbogen bis zu 30%
Standardlänge L 3,00 m, 4,00 m, 5,00 m
Kühlmittelanschluss Stecknippel NW 5
Kühlgeräteleistung min. 800 W
Steuerleitung 2-adrig
Tab. 4 Schlauchpaket

4 Lieferumfang ABIMIG®GRIP W
DE - 6 BAL.0192.0 • 2019-03-06
3.2 Verwendete Zeichen und Symbole
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
4Lieferumfang
Ausrüst- und Verschleißteile separat bestellen.
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile entnehmen Sie den aktuellen
Bestellunterlagen oder der beiliegenden Ersatzteilliste. Kontakt für Beratung und Bestellung
finden Sie im Internet unter www.binzel-abicor.com.
5 Inbetriebnahme
Symbol Beschreibung
• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende
Informationen
1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Sperren Sie die Kühlmittelzufuhr ab.
• Trennen Sie alle elektrischen Verbindungen.
GEFAHR
Verletzungsgefahr und Geräteschäden durch unautorisierte Personen
Unsachgemäße Reparaturen und Änderungen am Produkt können zu erheblichen
Verletzungen und Geräteschäden führen. Die Produktgarantie erlischt bei Eingriff durch
unautorisierte Personen.
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen vorbe-
halten.
HINWEIS
• Beachten Sie folgende Angaben:
3 Produktbeschreibung auf Seite DE-4

ABIMIG®GRIP W 5 Inbetriebnahme
BAL.0192.0 • 2019-03-06 DE - 7
Die MIG/MAG Handschweißbrenner sind bei Auslieferung ausgerüstet. Informationen zum
Verschleißteilwechsel finden Sie in Kapitel:
8.1 Schlauchpaket auf Seite DE-13

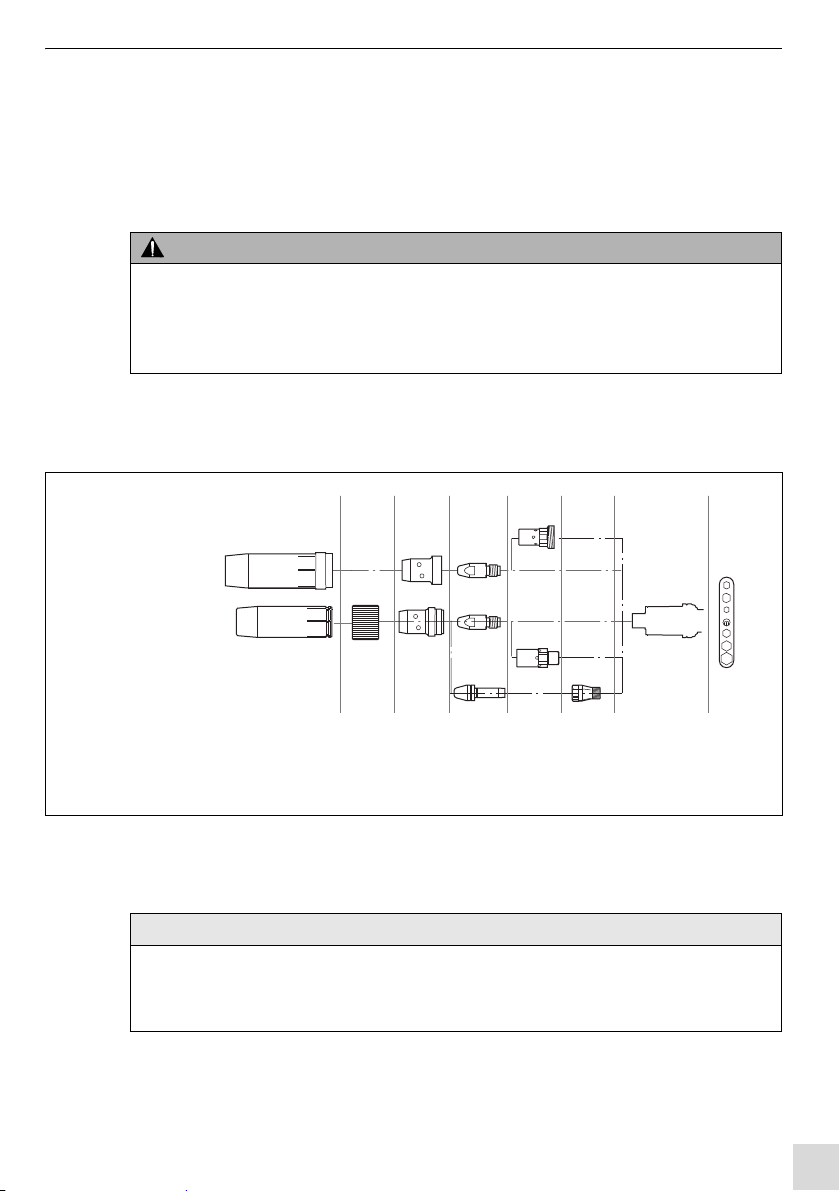

5.1 Brenner ausrüsten
Rüsten Sie die Brennerhälse gemäß der folgenden Abbildung aus. Achten Sie auf die richtige
Zuordnung und den festen Sitz der Verschleißteile:
5.2 Drahtführung montieren
VORSICHT
Verletzungsgefahr
Durchstich bzw. Einstich durch Drahtelektrode.
• Greifen Sie nicht in den Gefahrenbereich.
• Tragen Sie Schutzhandschuhe.
1Gasdüse
2Gasdüsenadapter
3Gasverteiler
4Stromdüse
5Düsenstock
6Spannzange
7Brennerhals
8Mehrfachschlüssel
Abb. 1 Brenner ausrüsten
W 555 D
W 555
W 605
W 605 D
W 605 C
12345678
ABIMIG®GRIP W
HINWEIS
• Setzen Sie nur gasdichte, mit Kunststoff isolierte Drahtführungen ein, um eine sichere
Schutzgasabdeckung sowie eine definierte Stromkontaktierung zu gewährleisten.
• Blanke Führungsspiralen führen zu Schutzgasverlust und undefiniertem Stromübergang.

5 Inbetriebnahme ABIMIG®GRIP W
DE - 8 BAL.0192.0 • 2019-03-06
5.2.1 Führungsspirale
Zur Verwendung von Stahldrähten.
1Schlauchpaket gestreckt auslegen, Gasdüse und Stromdüse von Brennerhals abschrauben.
2Überwurfmutter am Zentralstecker abschrauben und Führungsspirale durch
Drahtförderschlauch bis Haltenippel einschieben.
3Überwurfmutter wieder handfest aufschrauben und Überlänge von Führungsspirale bündig
am Brennerhals bzw. Düsenstock abschneiden.
4Überwurfmutter abschrauben und Führungsspirale herausziehen.
5Spiralenanfang im Winkel von ca. 40° anschleifen und Schnittkante entgraten.
6Angespitzte Führungsspirale durch Drahtförderschlauch bis Haltenippel einschieben,
Überwurfmutter aufschrauben und mit Mehrfachschlüssel festziehen.
7Stromdüse einschrauben und Gasdüse aufstecken.
5.2.2 Kunststoffseele
Zur Verwendung von Aluminium-, Kupfer, Nickel- und Edelstählen.
1Anfang der Kunststoffseele mit dem ABICOR BINZEL-Spitzer ca. 40° anspitzen und
Kunststoffseele durch den Drahtförderschlauch bis zum spürbaren Anschlag in die
Stromdüse schieben.
2Klemmnippel, O-Ring und Überwurfmutter auf die Kunststoffseele stecken und unter
Spannung die Überwurfmutter festschrauben.
3Überlange Kunststoffseele vor den Drahtförderrollen markieren und mit dem
ABICOR BINZEL-Cutter an der Markierung abschneiden.
4Schnittstelle anspitzen.
HINWEIS
• Neue, noch unbenutzte Führungsspiralen müssen auf die tatsächliche
Schlauchpaketlänge gekürzt werden.
• Um die Drahtführung mit etwas Vorspannung installieren zu können, ist ein Übermaß von
14 mm erforderlich.
HINWEIS
• Neue, noch unbenutzte Kunststoffseelen müssen auf die tatsächliche Schlauchpaketlänge
gekürzt werden.
• Bei Kunststoffseelen mit Aussendurchmesser 4,00 mm, muss das Kapillarrohr im
Zwischenanschluss durch ein Führungsrohr ersetzt werden.
• Wir empfehlen Ihnen, die Kunststoffseele vor der Montage mit dem ABICOR BINZEL-
Spitzer im Winkel von 40° anzuspitzen.

ABIMIG®GRIP W 5 Inbetriebnahme
BAL.0192.0 • 2019-03-06 DE - 9
5.3 Schlauchpaket anschließen
1Zentralstecker und Zentralbuchse am Drahtvorschubgerät zusammenfügen.
2Beide mit Anschlussmutter sichern.
3Anschlüsse für Kühlmittelvor-/-rücklauf montieren.
4Schutzgas und Steuerleitungsstecker fachgerecht montieren.
5.4 Kühlmittel anschließen
5.5 Schutzgasmenge einstellen
WARNUNG
Verbrennungsgefahr
Das Schlauchpaket wird durch zu geringen Kühlmittelstand überhitzt.
• Tragen Sie entsprechende Schutzhandschuhe.
• Überprüfen Sie regelmäßig den Kühlmittelstand.
HINWEIS
• Kontrollieren Sie die Mindestfüllmenge am Kühlgerät.
• Achten Sie darauf, dass Kühlmittelvor- und rücklauf ordnungsgemäß installiert sind.
Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot.
• Verwenden Sie kein deionisiertes oder demineralisiertes Wasser als Kühlmittel oder für
Dichtheits- und Durchflussprüfungen.
Dies kann die Lebensdauer Ihres Schweißbrenners beeinträchtigen.
• Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von
ABICOR BINZEL Kühlmittel der Reihe BTC.
Beachten Sie hierzu das entsprechende Sicherheitsdatenblatt.
• Bei jeder Erstinbetriebnahme bzw. nach jedem Schlauchpaketwechsel müssen Sie das
Kühlsystem entlüften: Kühlmittelrücklauf von Umlaufkühlgerät lösen, über Auffangbehälter
halten. Öffnung am Kühlmittelrücklauf verschließen. Durch wiederholtes, abruptes Öffnen
wieder frei geben, bis Kühlmittel kontinuierlich und blasenfrei fließt.
HINWEIS
• Art und Menge des zu verwendenden Schutzgases hängen von der Schweißaufgabe
und der Gasdüsengeometrie ab.
• Stellen Sie alle Schutzgasverbindungen gasdicht her.
• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung zu verhindern,
müssen Sie das Flaschenventil vor dem Anschluss kurz öffnen. Dadurch werden eventuelle
Verunreinigungen ausgeblasen.

6 Betrieb ABIMIG®GRIP W
DE - 10 BAL.0192.0 • 2019-03-06
5.6 Draht einfädeln
1Draht in Drahtvorschubgerät nach Angaben des Herstellers einlegen.
2Drucktaster Stromloser Drahtvorschub an Drahtvorschubgerät betätigen, bis Draht aus
Stromdüse herausläuft.
5.7 Bedienungselemente
Mit dem Standard Schweißbrenner ist die 2-Takt Betriebsart des Tasters möglich. Weitere
Betriebsarten und Handgriffmodule sind abhängig von der jeweiligen Stromquelle und müssen
separat bestellt werden.
5.7.1 Taster 2-Takt Funktion
1Taster am Handgriff drücken und halten = Schweißstart.
2Taster loslassen = Schweißende.
6Betrieb
1Schutzgasflasche öffnen.
2Stromquelle einschalten.
3Schweißparameter einstellen.
4Den Schweißvorgang durch Drücken und Halten des Brennertasters starten.
VORSICHT
Verletzungsgefahr
Durch- bzw. Einstich durch Drahtelektrode.
• Greifen Sie nicht in den Gefahrenbereich.
• Tragen Sie entsprechende Schutzhandschuhe.
HINWEIS
• Achten Sie bei jedem Drahtwechsel auf einen gratfreien und unverbogenen Drahtanfang.
HINWEIS
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
• Beachten Sie die Dokumentation der schweißtechnischen Komponenten.

ABIMIG®GRIP W 7 Außerbetriebnahme
BAL.0192.0 • 2019-03-06 DE - 11
7 Außerbetriebnahme
1Die Schutzgas-Nachströmzeit abwarten.
2Das Absperrventil der Gaszufuhr schließen.
3Die Stromquelle ausschalten.
8 Wartung und Reinigung
Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für eine lange
Lebensdauer und eine einwandfreie Funktion.
HINWEIS
• Beachten Sie bei der Außerbetriebnahme die Abschaltprozeduren der
schweißtechnischen Komponenten.
• Flüssiggekühlte Schlauchpakete werden bei Überhitzung undicht. Lassen Sie deshalb das
Kühlgerät nach dem Schweißen ca. 5 min. weiter laufen.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs--, Montage- bzw. Demontage und
Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Sperren Sie die Kühlmittelzufuhr ab.
• Lösen Sie die Kühlmittelschläuche des Kühlmittelvor- und -rücklaufes.
• Trennen Sie alle elektrischen Verbindungen.
GEFAHR
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungführenden Kabel und Verbindungen auf ordnungsgemäße
Installation und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus.

8 Wartung und Reinigung ABIMIG®GRIP W
DE - 12 BAL.0192.0 • 2019-03-06
GEFAHR
Verbrennungsgefahr
Verbrennungsgefahr durch austretendes heißes Kühlmittel und heiße Oberflächen.
• Schalten Sie das Umlaufkühlgerät vor Beginn der Wartungs-, Instandhaltungs-, Montage-
bzw. Demontage- und Reparaturarbeiten aus.
• Lassen Sie die Schweißbrenner abkühlen.
• Tragen Sie entsprechende Schutzhandschuhe.
GEFAHR
Verbrennungsgefahr
Die Schweißbrenner werden während des Schweißvorgangs stark erhitzt.
• Lassen Sie die Schweißbrenner abkühlen.
• Tragen Sie entsprechende Schutzhandschuhe.
HINWEIS
• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich auf den
Einschichtbetrieb.
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
• Prüfen Sie Kühlmittelschläuche, Dichtungen und Anschlüsse auf Schäden und Dichtheit,
tauschen Sie diese ggf. aus.
• Tragen und überprüfen Sie Ihre persönliche Schutzausrüstung.
• Entfernen Sie anhaftende Schweißspritzer.
• Prüfen Sie alle Verschraubungen auf festen Sitz.

ABIMIG®GRIP W 9 Entsorgung
BAL.0192.0 • 2019-03-06 DE - 13
8.1 Schlauchpaket
1Schlauchpaket maschinenseitig lösen und in gestreckte Position bringen.
2Überwurfmutter abschrauben und Führungsspirale bzw. Kunststoffseele herausziehen, ggf.
austauschen.
3Verschleißteile am Brennerhals entfernen.
4Drahtförderschlauch von beiden Seiten mit Pressluft ausblasen.
5Gereinigte bzw. ausgetauschte Verschleißteile und Führungsspirale bzw. Kunststoffseele
montieren.
6Schlauchpaket maschinenseitig mit Drahtvorschubgerät verbinden.

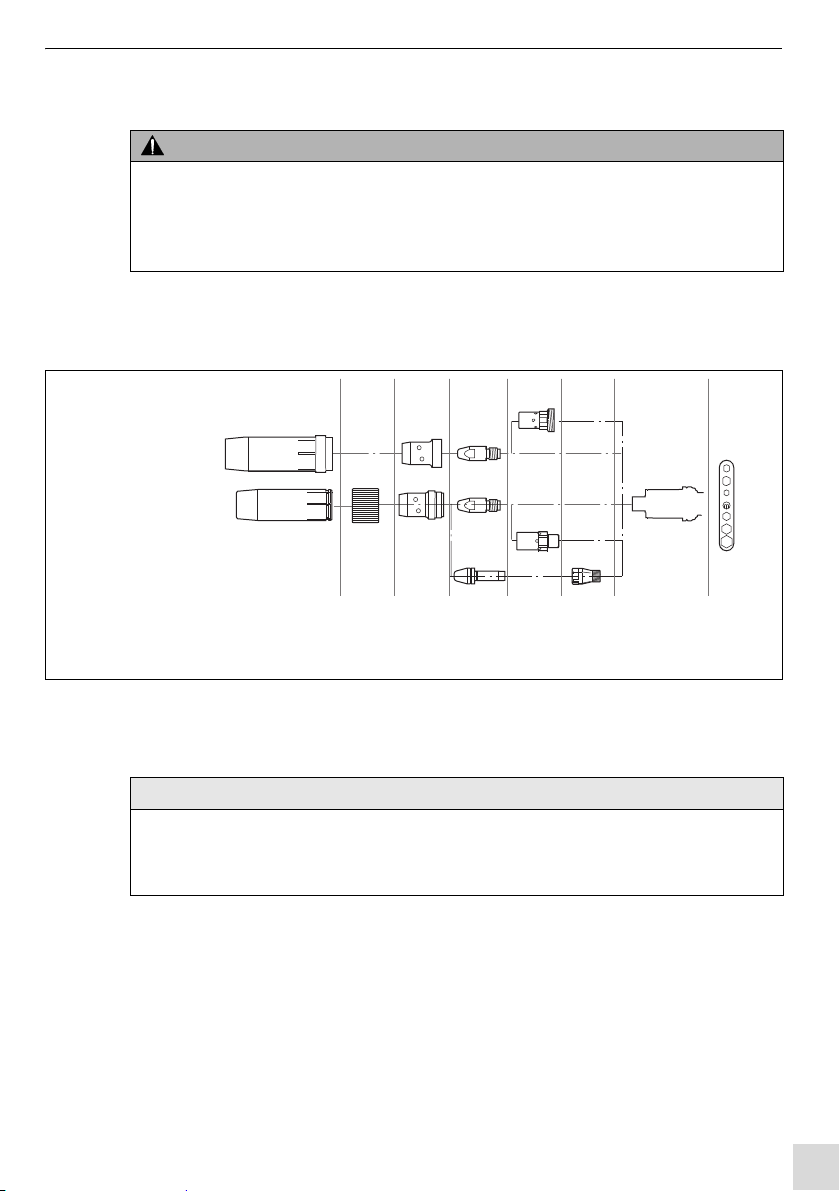

8.2 Brennerhals reinigen
9Entsorgung
WARNUNG
Verletzungsgefahr
Schwere Verletzung durch herumwirbelnde Teile.
• Tragen Sie beim Ausblasen der Drahtführung geeignete Schutzkleidung, insbesondere
eine Schutzbrille.
HINWEIS
• Reinigen Sie den Gasdüseninnenraum regelmäßig von Schweißspritzern und sprühen Sie
diesen mit Original ABICOR BINZEL- Antispritzerschutzmittel ein.
• Kontrollieren Sie die Verschleißteile auf sichtbare Schäden und tauschen Sie defekte Teile
aus.
HINWEIS
• Entsorgen Sie das Gerät nicht über den Hausmüll.
• Beachten Sie bei der Entsorgung die örtlichen Bestimmungen, Gesetze, Vorschriften,
Normen und Richtlinien.

EN - 2 BAL.0192.0 • 2019-03-06
ABIMIG®GRIP W
EN English translation of the original operating instructions
© The manufacturer reserves the right, at any time and without prior notice, to make such changes
and amendments to these operation Instructions which may become necessary due to misprints,
inaccuracies or improvements to the product. Such changes will however be incorporated into
subsequent editions of the Instructions. All trademarks mentioned in the operating instructions are
the property of their respective owners.
All brand names and trademarks that appear in this manual are the property of their respective
owners/manufacturers.
Our latest product documents as well as all contact details for the ABICOR BINZEL national
subsidiaries and partners worldwide can be found on our website at www.binzel-abicor.com
1 Identification EN-3
1.1 Marking EN-3
2 Safety EN-3
2.1 Designated use EN-3
2.2 Classification of the warnings EN-3
2.3 Emergency information EN-4
3 Product description EN-4
3.1 Technical Data EN-5
3.2 Signs and symbols used EN-6
4 Scope of delivery EN-6
5 Putting into operation EN-6
5.1 Equipping the torch EN-7
5.2 Mounting the wire guide EN-7
5.2.1 Liner EN-8
5.2.2 PA liner EN-8
5.3 Connecting the cable assembly EN-9
5.4 Connecting the coolant EN-9
5.5 Setting the shielding gas volume EN-9
5.6 Feeding in wire EN-10
5.7 Operating elements EN-10
5.7.1 2-cycle trigger function EN-10
6Operation EN-10
7 Putting out of operation EN-11
8 Maintenance and cleaning EN-11
8.1 Cable assembly EN-12
8.2 Cleaning the torch neck EN-13
9 Disposal EN-13

ABIMIG®GRIP W 1 Identification
BAL.0192.0 • 2019-03-06 EN - 3
1 Identification
MIG/MAG manual welding torches are used for safe welding of low- and high-alloy materials.
They consist of the torch neck with equipment parts and wear parts, handle and cable assembly
with central connector. They conform to EN 60 974-7 and are not considered devices having
their own functions. Arc welding can only be carried out in connection with a welding power
supply.
1.1 Marking
This product fulfills the requirements that apply to the market to which it has been introduced. A
corresponding marking has been affixed to the product, if required.
2Safety
The attached safety instructions must be observed.
2.1 Designated use
• The device described in these instructions may be used only for the purpose and in the
manner described in these instructions. In doing so, observe the operating, maintenance
and servicing conditions.
• Any other use is considered improper.
• Unauthorised modifications or changes to enhance the performance are not permitted.
2.2 Classification of the warnings
The warnings used in the operating instructions are divided into four different levels and shown
prior to potentially dangerous work steps. Arranged in descending order of importance, they
have the following meanings:
DANGER
Describes an imminent threatening danger. If not avoided, this will result in fatal or extremely
critical injuries.
WARNING
Describes a potentially dangerous situation. If not avoided, this may result in serious injuries.

3 Product description ABIMIG®GRIP W
EN - 4 BAL.0192.0 • 2019-03-06
2.3 Emergency information
In the event of an emergency, immediately disconnect the following supplies:
• Electrical power supply
• Coolant supply
•Gassupply
Further measures can be found in the operating instructions for the power source or the
documentation for other peripheral devices.
3 Product description
CAUTION
Describes a potentially harmful situation. If not avoided, this may result in slight or minor
injuries.
NOTICE
Describes the risk of impairing work results or potential material damage to the equipment.
WARNING
Hazards caused by improper use
If improperly used, the device can present risks to persons, animals and material property.
• Use the device according to its designated use only.
• Do not convert or modify the device to enhance its performance without authorization.
• Only qualified personnel are permitted to perform work on the device or system.

ABIMIG®GRIP W 3 Product description
BAL.0192.0 • 2019-03-06 EN - 5
3.1 Technical Data
Welding - 10 °C to + 40 ° C
Transport and storage - 25 °C to + 55 ° C
Relative humidity Up to 90 % at 20 ° C
Tab. 1 Ambient conditions during operation
Type of voltage DC
DC polarity of the electrodes Usually positive
Shielding gas (DIN EN ISO 14175) CO2 and mixed gas M21
Wire types Commercially available round wires
Voltage rating 113 V p e a k v a l u e
Protection type of the machine side
connections (EN 60 529)
IP3X
Type of use Manual
Control device in handle For 42 V and 0.1 to 1 A
Tab. 2 General torch data according to EN 60 974-7
Type Type of
cooling
Load1ED Wire Gas flow Cooling Flow
pressure
Double
circuit
CO2M21 Max. supply
temp.
Min.
flow
min. max.
ABIMIG®
GRIP W
A A % mm l/min °C l/min bar bar
555 D liquid 550 500 100 0.8 - 1.6 10 - 20 40 1.15 2.5 3.5
555 liquid 575 525 100 0.8 - 1.6 10 - 20 40 1.15 2.5 3.5
605 D liquid 600 550 100 1.0 - 1.6 10 - 20 40 1.15 2.5 3.5
605 C liquid 600 550 100 1.0 - 1.6 10 - 20 40 1.15 2.5 3.5
605 liquid 625 575 100 1.0 - 1.6 10 - 20 40 1.15 2.5 3.5
Tab. 3 Product-specific torch data (EN 60 974-7) ABIMIG®GRIP W
1For puls arcs, the load data are reduced by up to 30%
Standard length L 3.00 m, 4.00 m, 5.00 m
Coolant connection Plug-in nipple NW 5
Cooling unit power Min. 800 W
Control lead 2-wire
Tab. 4 Cable assembly

4 Scope of delivery ABIMIG®GRIP W
EN - 6 BAL.0192.0 • 2019-03-06
3.2 Signs and symbols used
The following signs and symbols are used in the operating instructions:
4 Scope of delivery
Order the equipment parts and wear parts separately.
The order data and ID numbers for the equipment parts and wear parts can be found in the
current catalogue or the spare parts list supplied. The contact details for advice and orders can
be found online at www.binzel-abicor.com.
5 Putting into operation
The MIG/MAG manual welding torch is equipped upon delivery. For information about
replacing wear parts, refer to the following chapter:
8.1 Cable assembly on page EN-12
Symbol Description
• Bullet symbol for instructions and lists
Cross reference symbol refers to detailed, supplementary or further information
1Step(s) described in the text to be carried out in succession
DANGER
Risk of injury due to unexpected start
The following instructions must be adhered to during all maintenance, servicing, assembly,
disassembly and repair work:
• Switch off the power source.
• Close off the gas supply.
• Close off the coolant supply.
• Disconnect all electrical connections.
DANGER
Risk of injury and device damage when handled by unauthorized persons
Improper repair work and modifications to the product may lead to serious injuries and
damage to the device. The product warranty will be rendered invalid if work is carried out on
the product by unauthorized persons.
• Only qualified personnel are permitted to perform work on the device or system.
NOTICE
• Note the following instructions:
3 Product description on page EN-4

ABIMIG®GRIP W 5 Putting into operation
BAL.0192.0 • 2019-03-06 EN - 7
5.1 Equipping the torch
Equip the torch necks according to the following figure. Observe the correct assignment and
tight fit of the wear parts:
5.2 Mounting the wire guide
CAUTION
Risk of injury
Puncture or cut-in wounds may be caused by the wire electrode.
• Keep your hands out of the danger zone.
• Wear the correct protective gloves.
1Gas nozzle
2Gas nozzle adapter
3Gas diffuser
4Contact tip
5Tip adaptor
6Collet chuck
7Torch neck
8Multiple wrench
Fig. 1 Equipping the torch
W 555 D
W 555
W 605
W 605 D
W 605 C
12345678
ABIMIG®GRIP W
NOTICE
• Use only gas-tight, plastic-insulated wire guides to ensure a secure shielding gas cover
and a defined current contact.
• Bare liners give rise to a loss of shielding gas and undefined power transmission.

5 Putting into operation ABIMIG®GRIP W
EN - 8 BAL.0192.0 • 2019-03-06
5.2.1 Liner
To be used for steel wires.
1Lay down the cable assembly straight and unscrew gas nozzle and contact tip from the torch
neck.
2Unscrew nut from the central connector and slide liner through the wire conduit up to the
retaining nipple.
3Screw down nut again by hand and cut off excess length of the liner flush with the torch neck
or tip adaptor.
4Unscrew nut and pull out liner.
5Sharpen the liner beginning to an angle of approx. 40° and debur the edge.
6Slide sharpened liner through the wire conduit up to the retaining nipple and screw down
nut and tighten it using a multiple wrench.
7Screw in contact tip and attach gas nozzle.
5.2.2 PA liner
To be used for aluminium, copper, nickel and stainless steels.
1Sharpen beginning of PA liner using the ABICOR BINZEL sharpener at an angle of
about 40° and slide PA liner through the wire conduit until a noticeable resistance is felt in
the contact tip.
2Slide clamp nipple, O-ring and nut onto PA liner and tighten the nut under tension.
3Mark overlength of the PA liner in front of the wire feed rolls and cut it off at the mark using
the ABICOR BINZEL cutter.
4Sharpen the cutting point.
NOTICE
• New and unused spiral liners must be shortened to the actual length of the cable
assembly.
• To install the wire guide with some tension, excess length of 14 mm is required.
NOTICE
• New and unused PA liners must be shortened to the actual length of the cable
assembly.
• For PA liners with an outer diameter of 4.00 mm, the capillary tube in the distance
adaptor must be replaced with a guide tube.
• We recommend that you sharpen the PA liner to an angle of 40° using the
ABICOR BINZEL sharpener before mounting.
