DE Betriebsanleitung / EN Operating instructions
FR Mode d’emploi / ES Instructivo de servicio
ZH ֯⭘䈤᰾
DE WIG Schweißbrenner-System ABITIG®MT
EN TIG welding torch system ABITIG®MT
FR Système de torche de soudage TIG ABITIG®MT
ES Sistema de antorcha de soldadura TIG ABITIG®MT
ZH :,* ✺󰵻 ABITIG®MT
EN 60 974-7
GB 15579.7

DE - 2
ABITIG®MT
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an
dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der
enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese
Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der
jeweiligen Besitzer/Hersteller.
1 Identifikation DE-3
1.1 EU-Konformitätserklärung DE-4
2 Sicherheit DE-5
2.1 Bestimmungsgemäße Verwendung DE-5
2.2 Pflichten des Betreibers DE-5
2.3 Persönliche Schutzausrüstung (PSA)DE-6
2.4 Warnhinweise DE-6
2.5 Produktsicherheit DE-7
2.6 Angaben für den Notfall DE-8
3 Produktbeschreibung DE-8
3.1 Technische Daten DE-8
3.2 Abkürzungen DE-9
3.3 Typenschild DE-9
4 Lieferumfang DE-10
4.1 Transport DE-10
4.2 Lagerung DE-10
5 Funktionsbeschreibung DE-11
6 Inbetriebnahme DE-11
6.1 WIG-Schweißbrenner ausrüsten DE-11
6.1.1 ABITIG®MT 200/300W DE-12
6.1.2 ABITIG®MT 260W/400W/
500W DE-12
6.2 Wolframelektode DE-13
6.3 WIG-Schweißbrenner anschließenDE-13
6.4 Schutzgasmenge einstellen DE-13
6.5 Kühlmittel anschließen DE-13
7 Betrieb DE-15
7.1 Schweißprozess DE-16
8 Außerbetriebnahme DE-16
9 Wartung und Reinigung DE-16
9.1 Wartungsintervalle DE-18
10 Störungen und deren
Behebung DE-18
11 Demontage DE-19
12 Entsorgung DE-20
12.1 Werkstoffe DE-20
12.2 Betriebsmittel DE-20
12.3 Verpackungen DE-20

DE - 3
ABITIG®MT 1 Identifikation
1 Identifikation
Die WIG-Schweißbrenner werden in der Industrie und im Gewerbe zum
Schutzgasschweißen mit inerten Gasen (WIG) eingesetzt. Diese Baureihe ist in
allen Schweißpositionen einsetzbar. Die WIG-Schweißbrenner sind in den
Ausführungen flüssig- und luftgekühlt erhältlich. Für die flüssiggekühlte
Ausführung ist ein Umlaufkühlaggregat erforderlich. Diese Betriebsanleitung
beschreibt nur die WIG-Schweißbrenner ABITIG®MT.
Die WIG-Schweißbrenner dürfen nur mit Original ABICOR BINZEL
Ersatzteilen betrieben werden.

DE - 4
1 Identifikation ABITIG®MT
1.1 EU-Konformitätserklärung

DE - 5
ABITIG®MT 2 Sicherheit
2 Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
Dieses Kapitel vermittelt wichtige Informationen zur sicheren Bedienung des
Produktes. Lesen Sie es vor der ersten Nutzung des Gerätes gründlich durch
und stellen Sie sicher, dass jeder Nutzer mit dem Inhalt vertraut ist.
• Lesen Sie die vorliegende Betriebsanleitung vor der ersten Nutzung
sorgfältig durch. Sie vermittelt Ihnen Informationen, die für einen
störungsfreien und sicheren Betrieb erforderlich sind.
• Lesen und befolgen Sie die Betriebsanleitung vor spezifischen Arbeiten
z.B. Inbetriebnahme, Betrieb, Transport und Wartung.
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in
der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise
verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und
lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung
sind nicht zulässig.
2.2 Pflichten des Betreibers
• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und
geben Sie die Betriebsanleitung bei Weitergabe des Produktes mit.
• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von
Fachkräften durchgeführt werden. Eine Fachkraft ist eine Person, die
aufgrund ihrer fachlichen Ausbildung, Kenntnisse und
Erfahrungen die ihr übertragenen Arbeiten beurteilen und mögliche
Gefahren erkennen kann (In Deutschland siehe TRBS 1203).
• Halten Sie andere Personen vom Arbeitsbereich fern.
• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.
• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie
den Arbeitsbereich sauber.
Beachten Sie insbesondere folgende Normen und Richtlinien:
• 89/391/EWG: Richtlinie über die Durchführung von Maßnahmen zur
Verbesserung der Sicherheit und des Gesundheitsschutzes der
Arbeitnehmer bei der Arbeit.
• 2009/104/EG: Richtlinie über Mindestvorschriften für Sicherheit und
Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer
bei der Arbeit.

DE - 6
2 Sicherheit ABITIG®MT
• 2004/108/EG zur Angleichung der Rechtsvorschriften der
Mitgliedstaaten über die elektromagnetische Verträglichkeit.
• EN 60974-2: Lichtbogenschweißeinrichtungen - Teil 2:
Flüssigkeitskühlsysteme
• DIN EN 60974-4: Lichtbogenschweißeinrichtungen Teil 4:
Wiederkehrende Inspektion und Prüfung
• EN 60974-7, Pkt. 7.4.2: Lichtbogenschweißeinrichtungen - Teil 7: Brenner
• DIN EN 60974-9: Lichtbogenschweißeinrichtungen Teil 9: Einrichten und
Betreiben
• DIN EN 60974-10: Lichtbogenschweißeinrichtungen Teil 10:
Anforderungen an die elektromagnetische Verträglichkeit (EMV)
• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland:
Arbeitsschutzgesetz und Betriebssicherheitsverordnung
• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung
2.3 Persönliche Schutzausrüstung (PSA)
Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen
von persönlicher Schutzausrüstung (PSA) empfohlen.
• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3,
Schutzhandschuhen und Sicherheitsschuhen.
2.4 Warnhinweise
Die folgenden Warnhinweise stehen in dieser Betriebsanleitung vor potenziell
gefährlichen Arbeitsschritten. Nach abnehmendem Grad der Gefährdung
geordnet, bedeuten sie:
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden
wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht
gemieden wird, können schwere Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht
gemieden wird, können leichte oder geringfügige Verletzungen die Folge
sein.

DE - 7
ABITIG®MT 2 Sicherheit
2.5 Produktsicherheit
• Das Produkt wurde nach dem Stand der Technik und den anerkannten
sicherheitstechnischen Normen und Richtlinien entwickelt und gefertigt. Vor
unvermeidbaren Restrisiken für Anwender, Dritte, Geräte oder andere
Sachwerte wird in dieser Betriebsanleitung gewarnt. Die Missachtung
dieser Hinweise kann zu Gefahren für das Leben und die Gesundheit von
Personen, Umweltschäden oder zu Sachschäden führen.
• Das Produkt darf nur in unverändertem und einwandfreiem technischen
Zustand, innerhalb der in dieser Anleitung beschriebenen Grenzen
betrieben werden.
• Halten Sie stets die in den technischen Daten angegebenen Grenzwerte
ein. Überlastungen führen zu Zerstörungen.
• Sicherheitseinrichtungen am Gerät dürfen niemals demontiert, überbrückt
oder in anderer Weise umgangen werden.
• Verwenden Sie beim Gebrauch im Freien einen geeigneten Schutz gegen
Witterungseinflüsse.
• Überprüfen Sie das Elektrogerät auf eventuelle Beschädigungen und auf
einwandfreie und bestimmungsgemäße Funktion.
• Setzen Sie das Elektrogerät nie dem Regen aus und vermeiden Sie eine
feuchte oder nasse Umgebung.
• Schützen Sie sich vor Stromunfällen, indem Sie isolierende Unterlagen
verwenden und trockene Kleidung tragen.
• Verwenden Sie das Elektrogerät niemals in Bereichen, wo Brand- oder
Explosionsgefahr besteht.
• Lichtbogenschweißen kann Augen, Haut und Gehör schädigen! Tragen
Sie deshalb bei Arbeiten mit dem Gerät stets die vorgeschriebene
Schutzausrüstung.
• Alle Metalldämpfe, besonders Blei, Cadmium, Kupfer und Beryllium, sind
gesundheitsschädlich! Sorgen Sie für ausreichende Belüftung oder
Absaugung. Achten Sie immer auf die Einhaltung der gesetzlichen
Grenzwerte.
• Spülen Sie Werkstücke, die mit chlorierten Lösungsmitteln entfettet wurden,
mit klarem Wasser ab. Ansonsten besteht die Gefahr der
Phosgengasbildung. Stellen Sie keine chlorhaltigen Entfettungsbäder in
der Nähe des Schweißplatzes auf.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder
Sachschäden an der Ausrüstung die Folge sein können.

DE - 8
3 Produktbeschreibung ABITIG®MT
• Halten Sie die allgemeinen Brandschutzbestimmungen ein und entfernen
Sie vor Arbeitsbeginn feuergefährliche Materialien aus der Umgebung
des Schweißarbeitsplatzes. Halten Sie geeignete Brandschutzmittel am
Arbeitsplatz bereit.
2.6 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
• Strom, Druckluft, Gas
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder
der Dokumentation weiterer Peripheriegeräte.
3 Produktbeschreibung
3.1 Technische Daten
Temperatur der Umgebungsluft Schweißen - 10 °C bis + 40 °C
Transport und Lagerung - 25 °C bis + 55 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 1 Umgebungsbedingungen Transport und Lagerung
Spannungsart DC oder AC
Polung der Elektroden bei DC in der Regel negativ
Führungsart maschinengeführt
Spannungsbemessung 141 V Scheitelwert
Max. Lichtbogenzünd- und
Stabilisierungsspannung
12 kv
Schutzart der maschinenseitigen Anschlüsse IP2X (EN 60 529)
Schutzgas nach DIN EN 439
Elektrode handelsübliche Wolfram-elektroden für
WIG-Verfahren, vorzugsweise stahlungsarm
Erforderliche Kühlgeräteleistung 800 W
Tab. 2 Allgemeine Brennerdaten (EN 60 974-7)

DE - 9
ABITIG®MT 3 Produktbeschreibung
*Gemäß EN 60 974-7 ist der Wert für Wechselstrom (AC) mit 70% des
geprüften Gleichstromwertes (DC) anzugeben. Alle Angaben beziehen sich
auf 4 m Schlauchpakete. Entnehmen Sie weitere Informationen, bezüglich
lieferbare Schlauchpaketausführungen und Leistungsdaten den aktuellen
Bestellunterlagen.
3.2 Abkürzungen
3.3 Typenschild
Die WIG-Schweißbrenner sind mit einer Gravur am Brennerkörper
gekennzeichnet. Beachten Sie für alle Rückfragen folgende Angaben:
• Angabe der Werksbescheinigung, Produktionsstempel auf dem
Brennerhals, z.B. WIG-Schweißbrenner ABITIG®MT 400W, 17-stelligen
Variantennummer auf Lieferschein
Typ Kühlart Belastung ED Elektroden-

Gasdurch-
fluss
Kühlung Brennerein-
gangsdruck
ABITIG®
MT
DC AC* Vorlauf-
temp.
max.
Durch-
fluss min.
min. max.
A A % mm l/min °C l/min bar bar
260W flüssig 260 180 100 1,0 - 3,2 7 - 20 50 0,7 2,5 3,5
200 luft 200 140 60 1,6 - 4,0 7 - 20
300W flüssig 300 210 100 1,6 - 4,8 7 - 20 50 0,7 2,5 3,5
400W flüssig 400 280 100 1,6 - 4,8 7 - 20 50 0,7 2,5 3,5
500W flüssig 500 350 100 1,6 - 6,4 8 - 22 50 0,7 2,5 3,5
Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7)
ABITIG®MT WIG-Maschinenschweißbrenner
AC Wechselstrom
DC Gleichstrom
Spannungsbemessung Isolationswiderstands-, Spannungs-festigkeits- und Schutzklassifizierung
Wflüssiggekühlt
WIG Wolfram-Inertgas
Tab. 4 Abkürzungen und Begriffserklärung

DE - 10
4 Lieferumfang ABITIG®MT
4 Lieferumfang
Die WIG-Schweißbrenner sind Varianten-Schweißbrenner, die nach Ihren
Anforderungen aus unterschiedlichen Modulen zusammengestellt werden. Sie
werden bis auf die Ausrüstteile anschlussfertig ausgeliefert.
Für den funktionsfähigen WIG-Schweißbrenner ABITIG®MT benötigen Sie
Ausrüstteile, die auf den jeweiligen Brennertyp und Elektrodendurchmesser
abgestimmt sind. Für diese Ausrüstteile sind entsprechende Ausrüstkits
verfügbar. Separat bestellen müssen Sie folgendes:
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile, entnehmen
Sie den aktuellen Bestellunterlagen. Kontakt für Beratung und Bestellung finden
Sie im Internet unter www.binzel-abicor.com.
4.1 Transport
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,
jedoch sind Beschädigungen während des Transportes nicht auszuschließen.
4.2 Lagerung
Physikalische Bedingungen der Lagerung im geschlossenen Raum:
Tab. 1 Umgebungsbedingungen Transport und Lagerung auf Seite DE-8
• Betriebsanleitung • Anschlussfertige WIG-Schweißbrenner ABITIG®MT (ohne Ausrüstung)
Tab. 5 Lieferumfang
• Ausrüstkit • Wolframelektrode
Tab. 6 Zubehör
Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!
Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!
Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort mit
dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf zur
eventuellen Überprüfung durch den Spediteur.
Verpackung für den
Rückversand
Verwenden Sie nach Möglichkeit die Originalverpackung und das
Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und
Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.
Tab. 7 Transport

DE - 11
ABITIG®MT 5 Funktionsbeschreibung
5 Funktionsbeschreibung
Der WIG-Schweißbrenner ist Bestandteil eines Schweißsystems. Mit den
entsprechenden Betriebsmitteln wird der Lichtbogen zum schweißen erzeugt.
Beim WIG-Schweißen wird eine Wolframelektrode in Verbindung mit inerten
Gas verwendet. Schmelzbad und Lichtbogen werden durch das inerte Gas vor
atmosphärischen Einflüssen geschützt. Über den Elektrodenhalter bzw.
Gasdiffusor wird der Strom auf die Wolframelektrode übertragen. Das Zünden
des Lichtbogens ist abhängig von der Ausführung der Stromquelle und wird
deshalb nicht weiter beschrieben. Das Schlauchpaket dient als
Versorgungsleitung und beinhaltet alle Anschlusselemente.
6 Inbetriebnahme
6.1 WIG-Schweißbrenner ausrüsten
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Ziehen Sie den Netzstecker.
HINWEIS
• Beachten Sie folgende Angaben:
3 Produktbeschreibung auf Seite DE-8
• Die Installation und Inbetriebnahme darf nur durch befähigte Personen
(in Deutschland siehe TRBS 1203) erfolgen.
VORSICHT
Verletzungsgefahr
Durchstich bzw. Einstich durch angeschliffene Elektrodenspitze.
• Nicht in den Gefahrenbereich greifen.
• Schutzhandschuhe tragen.

DE - 12
6 Inbetriebnahme ABITIG®MT
6.1.1 ABITIG®MT 200/300W
1Elektrodenhalter (2) von vorne in die Aufnahme (3) stecken.
2Wolframelektrode (3) von vorne durch die Aufnahme (3) in das
Führungsrohr (4) schieben.
3Elektrodenhalter (2) mit Wolframelektrode (3) leicht in das
Führungsrohr (4) einschrauben.
4Mit Hilfe der Einstellehre (1) das Maß x einstellen.
Das Maß x ist abhängig von der Schweißaufgabe.
5Elektrodenhalter (2) festziehen.
6Vormontierte Einheit (6) bis Anschlag in den Brennerkörper (6)
einschrauben.
7Gasdüse (8) aufschrauben.
6.1.2 ABITIG®MT 260W/400W/500W
1Wolframelektrode (2) von hinten in den Gasdiffusor (2) schieben.
2Gasdiffusor (2) von vorne in den Brennerkörper (3) stecken.
1Einstelllehre
2Elektrodenhalter
3Aufnahme
4Wolframelektrode
5Führungsrohr
6Vormontierte Einheit
7Brennerkörper
8Gasdüse
Abb. 1 ABITIG®MT 200/300W ausrüsten
x
123
45
678
1Gasdüse
2Gasdiffusor
3Wolframelektrode
4Brennerkörper
5Führungsrohr
Abb. 2 ABITIG®MT 260W/400W/500W ausrüsten
1 2 3 5 4

DE - 13
ABITIG®MT 6 Inbetriebnahme
3Wolframelektrode (2) und Gasdiffusor (2) festhalten und Führungsrohr (4)
leicht aufschrauben.
4Wolframelektrode (2) auf den gewünschten Stick-out einstellen und das
Führungsrohr (4) festschrauben.
5Gasdüse (8) aufschrauben.
6.2 Wolframelektode
Die Elektrodenart ist nach EN ISO 6848 festgelegt. Die maximale
Elektrodenlänge ist abhängig vom Brennertyp.
3.1 Technische Daten auf Seite DE-8
6.3 WIG-Schweißbrenner anschließen
1Schlauchpaketanschluss in Stromquelle einstecken und mit Anschlussmutter
sichern.
6.4 Schutzgasmenge einstellen
1Schutzgasflasche an Drahtvorschubsystem anschließen.
2Gasmenge durch Druckminderer der Schutzgasflasche einstellen.
6.5 Kühlmittel anschließen
HINWEIS
• Das Schweißverhalten wird durch die Wahl der Wolframelektrode und
den Verschleiß beeinflusst. Ein glatter, riefenfreier Anschliff der
Wolframelektrode wirkt sich positiv auf das Schweißergebnis aus.
HINWEIS
• Art und Menge des zu verwendenden Schutzgases hängt von der
Schweißaufgabe und der Gasdüsengeometrie ab.
• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung
zu verhindern, müssen Sie das Flaschenventil vor dem Anschluss kurz
öffnen. Dadurch werden evtl. Verunreinigungen ausgeblasen.
• Alle Schutzgasverbindungen gasdicht herstellen.
HINWEIS
• Gilt nur für flüssiggekühlte WIG-Schweißbrenner.

DE - 14
6 Inbetriebnahme ABITIG®MT
Entlüften Sie bei jeder Erstinbetriebnahme bzw. nach jedem
Schlauchpaketwechsel das gesamte Kühlsystem wie folgt:
1Den Kühlmittelrücklauf-Schlauch (1) am Umlaufkühlaggregat (2) lösen und
über einen Auffangbehälter halten.
2Die Öffnung am Kühlmittelrücklauf-Schlauch (1) verschließen und durch
wiederholtes, abruptes Öffnen wieder frei geben, bis das Kühlmittel
kontinuierlich und blasenfrei in den Auffangbehälter fließt.
3Das Umlaufkühlaggregat (2) ausschalten und den Kühlmittelrücklauf-
Schlauch (1) wieder anschließen.
WARNUNG
Verbrennungsgefahr
Der WIG-Schweißbrenner wird durch zu geringen Kühlmittelstand überhitzt.
• Schutzhandschuhe tragen.
• Regelmäßig Kühlmittelstand überprüfen.
HINWEIS
• Achten Sie darauf, dass Kühlmittelvor- und rücklauf ordnungsgemäß
installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot.
• Verwenden Sie kein deionisiertes oder demineralisiertes Wasser als
Kühlmittel oder für Dichtheits- und Durchflussprüfungen.
Dies kann die Lebensdauer Ihres Schweißbrenners beeinträchtigen.
• Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von
ABICOR BINZEL Kühlmittel der Reihe BTC.
1Kühlmittelrücklauf-Schlauch 2Umlaufkühlaggregat
Abb. 3 Kühlmittel anschließen
12

DE - 15
ABITIG®MT 7 Betrieb
7 Betrieb
GEFAHR
Atemnot und Vergiftungen durch Einatmen von Phosgengas
Beim Schweißen von Werkstücken, die mit chlorhaltigen Lösungsmitteln
entfettet wurden, entsteht Phosgengas.
• Rauch und Dämpfe nicht einatmen, für ausreichend Frischluft sorgen.
• Werkstücke vor dem Schweißen mit klarem Wasser abspülen, keine
chlorhaltigen Entfettungsbäder in der Nähe des Schweißplatzes
aufstellen.
GEFAHR
Verbrennungsgefahr
Bei Schweißarbeiten kann durch sprühende Funken, glühende Werkstücke
oder durch heiße Schlacke eine Flammenbildung entstehen.
• Arbeitsbereich nach Brandherden kontrollieren.
• Geeignete Brandschutzmittel am Arbeitsplatz zur Verfügung stellen.
• Werkstücke nach dem Schweißen abkühlen lassen.
• Vor Schweißarbeiten, die Massezange ordnungsgemäß am Werkstück
oder Schweißtisch befestigen.
WARNUNG
Blendung der Augen
Der durch das Schweißen erzeugte Lichtbogen kann Augen schädigen.
• Schutzkleidung, bzw. Augenschutz tragen.
HINWEIS
• Die Bedienung des TIG-Schweißbrenners ist ausschließlich befähigten
Personen (in Deutschland siehe TRBS 1203) vorbehalten.
• Beachten Sie die Betriebsanleitungen der schweißtechnischen
Komponenten Schweißbrenner und Schweißstromquelle.
• Stellen Sie sicher, dass alle zum WIG-Schweißen erforderlichen
Parameter entsprechend der Schweißaufgabe an der Stromquelle
eingestellt sind.

DE - 16
8 Außerbetriebnahme ABITIG®MT
7.1 Schweißprozess
1Schutzgasflasche öffnen und Schweißvorgang starten.
2Lichtbogen nach dem Zünden ohne Längsbewegung über die zu
verschweißenden Werkstoffkanten halten, bis sich ein Schmelzbad bildet.
3Den Brenner gleichmäßig über die gesamte Nahtlänge führen.
4Schweißvorgang beenden.
5Halten Sie den Brenner nach dem Abschalten noch einige Sekunden über
der Endstelle. Durch das nachströmende Gas erstarrt die Schmelze, ohne
das Bindefehler entstehen.
8 Außerbetriebnahme
1Schutzgas-Nachströmzeit abwarten.
2Absperrventil der Gaszufuhr schließen.
3Stromquelle ausschalten.
9 Wartung und Reinigung
Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für
eine lange Lebensdauer und eine einwandfreie Funktion.
HINWEIS
• Beachten Sie bei der Außerbetriebnahme die Abschaltprozeduren aller
im Schweißsystem vorhandenen Komponenten.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Ziehen Sie den Netzstecker.
GEFAHR
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf
ordnungsgemäße Installation und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlisse Teile aus.

DE - 17
ABITIG®MT 9 Wartung und Reinigung
Nachfolgend aufgeführte Teile der WIG-Schweißbrenner unterliegen
Verschleiß und Verschmutzung. Diese Teile müssen deshalb regelmäßig
gewartet und gereinigt werden.

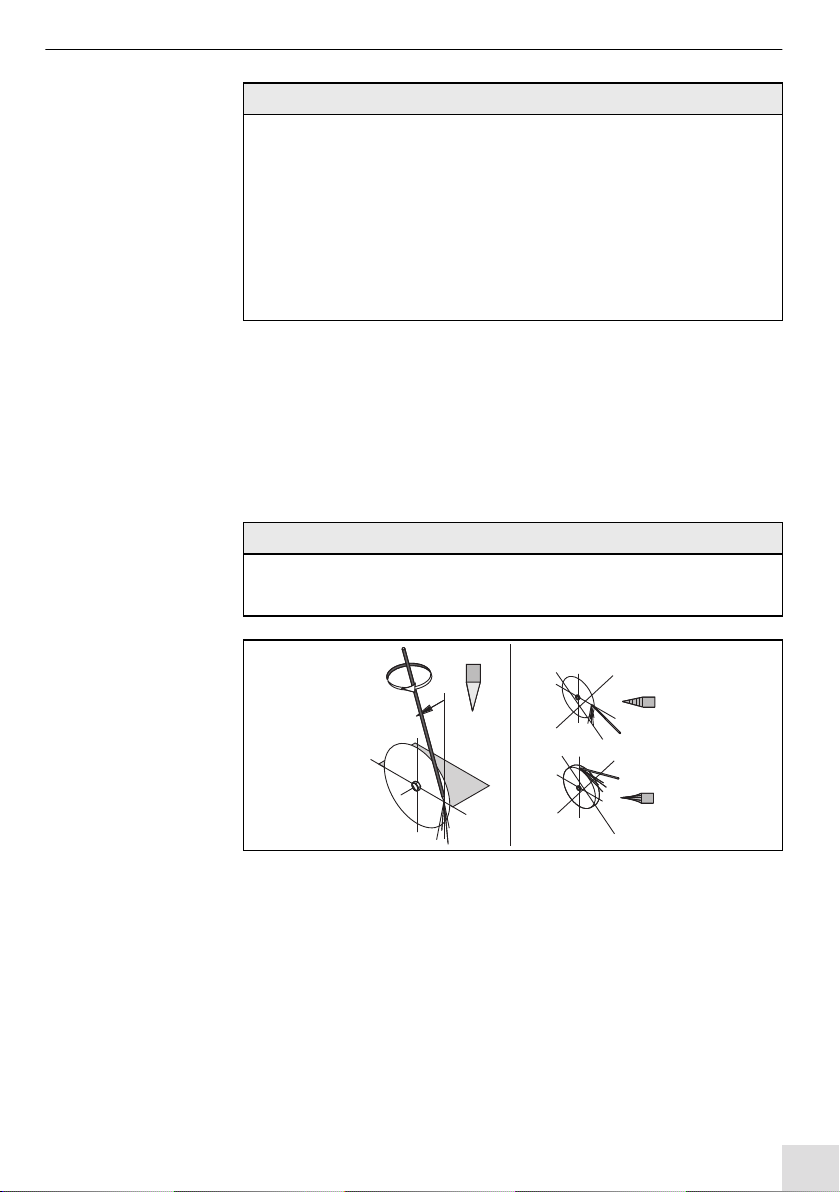

Anschleifen der Wolframelektrode
Das Anschleifen der Wolframelektrode ist abhängig vom Verschleiß und muss
deshalb nach Bedarf vorgenommen werden.
Verwenden Sie zum anschleifen der Wolframelektrode ein Schleifgerät mit
Diamantscheibe. Beachten Sie hierzu folgendes:
• Zentrischer Anschliff zur Mittelachse, Automatische Antriebsregelung der
Wolframelektrode durch Schwerkraft.
• Für alle Elektrodendurchmesser einstellbar
• Stufenlose Winkeleinstellung.
HINWEIS
• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich
auf den Einschichtbetrieb.
• Wartungs- und Reinigungsarbeiten dürfen nur von befähigten Personen
(in Deutschland siehe TRBS 1203) durchgeführt werden.
• Kühlmittelschläuche, Dichtungen und Anschlüsse auf Schäden und
Dichtheit prüfen, ggf. austauschen.
• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre
persönliche Schutzausrüstung.
HINWEIS
• Die Länge der Elektrodenspitze sollte etwa das 1-1,5 fache des
Elektrodendurchmessers betragen.
Abb. 4 Anschleifen der Wolframelektrode

DE - 18
10 Störungen und deren Behebung ABITIG®MT
9.1 Wartungsintervalle
Wir empfehlen Ihnen eine wöchentliche Grundreinigung. Reinigungsart und -
häufigkeit werden durch den Betreiber des Schweißsystems bestimmt und
festgelegt.
10 Störungen und deren Behebung
Beachten Sie das beiliegende Dokument Gewährleistung. Wenden Sie sich bei
jedem Zweifel und/oder Problemen an Ihren Fachhändler oder an den
Hersteller.
HINWEIS
• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich
auf den Einschichtbetrieb.
GEFAHR
Verletzungsgefahr und Geräteschäden durch unautorisierte
Personen
Unsachgemäße Reparaturen und Änderungen am Produkt können zu
erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie
erlischt bei Eingriff durch unautoristierte Personen.
• Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur
von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt
werden.
HINWEIS
• Beachten Sie die Betriebsanleitungen der schweißtechnischen
Komponenten Schweißbrenner und Schweißstromquelle.
Störung Ursache Behebung
Kein Lichtbogen • Stromzuleitung zum Werkstück oder Brenner
unterbrochen
• Stromquelle oder Steuerleitung defekt
• Steuerleitung unterbrochen
• Schaltschütz in der Stromquelle nicht aktiviert
• Stromkreis schließen
• Instand setzen
• Austauschen
• Siehe Betriebsanleitung
Stromquelle
Tab. 8 Störungen und deren Behebung

DE - 19
ABITIG®MT 11 Demontage
11 Demontage
1WIG-Schweißbrenner von Stromquelle lösen.
Brennerkörper
oder
Stromzuleitung
überhitzt
• Kühlmitteldurchfluss nicht ausreichend
• Schweißstrom zu hoch
• Kühlmittelschlauch oder flüssiggekühltes
Stromkabel verengt oder verschlossen
• Wolframelektrode lose
• Umlaufkühlaggregat auf
Funktion und Leistung prüfen
• Reduzieren
• Durchfluss prüfen ggf.
austauschen
• Mit Brennerkappe festziehen
Störung Ursache Behebung
Tab. 8 Störungen und deren Behebung
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus,.
• Sperren Sie die Gaszufuhr ab.
• Schalten Sie sie gesamte Schweißanlage aus.
• Ziehen Sie den Netzstecker.
HINWEIS
• Die Demontage darf nur von befähigten Personen (in Deutschland siehe
TRBS 1203) durchgeführt werden.
• Beachten Sie die Betriebsanleitungen der schweißtechnischen
Komponenten, wie z.B. Schweißstromquelle, Robotersteuerung.
• Beachten Sie die Informationen in folgendem Kapitel:
8 Außerbetriebnahme auf Seite DE-16.

DE - 20
12 Entsorgung ABITIG®MT
12 Entsorgung
Bei der Entsorgung sind die örtlichen Bestimmungen, Gesetze, Vorschriften,
Normen und Richtlinien zu beachten. Beachten Sie die Richtlinien zur
Entsorgung von Elektronikschrott und entsorgen Sie diesen bei Ihrem
kommunalen Entsorgungsträger (z.B. Wertstoffhof).
Um das Produkt ordnungsgemäß zu entsorgen, müssen Sie es zuerst
demontieren. Beachten Sie folgende Informationen:
11 Demontage auf Seite DE-19
12.1 Werkstoffe
Dieses Produkt besteht zum größten Teil aus metallischen Werkstoffen, die in
Stahl- und Hüttenwerken wieder eingeschmolzen werden können und dadurch
nahezu unbegrenzt wiederverwertbar sind. Die verwendeten Kunststoffe sind
gekennzeichnet, so dass eine Sortierung und Fraktionierung der Materialien
zum späteren Recycling vorbereitet ist.
12.2 Betriebsmittel
Öle, Schmierfette und Reinigungsmittel dürfen nicht den Boden belasten und in
die Kanalisation gelangen. Diese Stoffe müssen in geeigneten Behältern
aufbewahrt, transportiert und entsorgt werden. Beachten Sie dabei die
entsprechenden örtlichen Bestimmungen und die Hinweise zur Entsorgung der
vom Betriebsmittelhersteller vorgegebenen Sicherheitsdatenblätter.
Kontaminierte Reinigungswerkzeuge (Pinsel, Lappen usw.) müssen ebenfalls
entsprechend den Angaben des Betriebsmittelherstellers entsorgt werden.
12.3 Verpackungen
ABICOR BINZEL hat die Transportverpackung auf das Notwendigste
reduziert. Bei der Auswahl der Verpackungsmaterialien wird auf eine mögliche
Wiederverwertung geachtet.
