Abilica WinTech D12 User manual

Abilica WinTech
Art. nr. 555 312
Model D12

2
INNHOLD / INNEHÅLL / CONTENTS
3
Deletegning / Sprängskiss / Parts drawing
4
Deleliste / Dellista / Parts List
6
Montering / Assembly
9
Viktig informasjon
10
Betjening av computeren
16
Reklamasjonsvillkår
17
Kontaktinformasjon
18
Viktig information
19
Betjäning av datorn
24
Reklamationsvillkor
25
Kontaktinformation
26
Important information
27
Operating the console
33
Warranty regulations
34
Conatct information

3
DELETEGNING / SPRÄNGSKISS / PARTS DRAWING
4
155
31
37
43
45
44
42
6
28
51
20
53
18
17
10
12
13
11
8
9
70
29
14
41R
41L
69
5L
38
59
52
49 21 27 24 67
34
33
26 35R 46R
22
47
23
63
5R
33
34
35L
25 20
51
73
3L
2
46L
1930
16 36
6132 58 50
60 57 68
3R
72
74

4
DELELISTE / DELLISTA / PARTS LIST
DEL NR. / PART NO.
BESKRIVELSE / BESKRIVNING / DESCRIPTION
ANT. / QTY.
1
Main frame
1
2
Rear stabilizer
95.4*50.6*2.0Tx500L
1
3L
Left rear foot cap
103*68*83
1
3R
Right rear foot cap
103*68*83
1
4
Front stabilizer
95.4*50.6*2.0T*450
1
5L
Left front foot cap
123*70*110
1
5R
Right front foot cap
123*70*110
1
6
Insert plug
D71.5*100L
1
7
Flat washer
D13*D6.5*1.0T
4
8
Oval end cap
25*50*32L
2
9
Seat post
1
10
Seat
DD-3532
1
11
Seat adjustable tube
1
12
Flat washer
M8
3
13
Nylon nut
M8
3
14
Cross screw
ST4*1.41*20L
2
15
Adaptor
1
16
Foam
D20x7Tx530L
2
17
Flat washer
D25xD8.5x2T
1
18
Knob
D60x32L(M8x1.25)
1
19
Semi-ball end cap
D1 1/4"*29L
2
20
Allen bolt
M8*1.25*20L
12
21
Poly belt
420 J5 (1067 J5)
1
22
Waved washer
D22xD17x0.3T
2
23
Flat washer
D23*D17.2*1.5T
1
24
Round magnet
M02（D15*7）
1
25
Left chaincover
1
26
Right chaincover
1
27
Pulley
D255x17
1
28
Upper protective cover
1
29
Front post
1
30
Hand pulse
WP1007-09B
2
Pulse cable
520L
2
31
Quick-release knob
D50xM16x22xD8
1
32
Nylon nut
M10x1.5x10T
1
33
Bolt cover
D23x6.5
2
34
Bolt
M8x1.25x25
2
35L
Left crank
6 1/2"x9/16"-20UNF
1
35R
Right crank
6 1/2"x9/16"-20UNF
1
36
Handlebar
D22.2*1.5T*542*282
1

5
37
T knob
M8x1.25x65
1
38
Computer
SE2630-67
1
39
Flat washer
D22*D10*2T
2
40
Upper computer cable
1000L
1
41L
Left computer bracket
1
41R
Right computer bracket
1
42
Protective cover
80.6*56*52.5
1
43
Flat washer
D16xD8.5x1.2T
1
44
Spring washer
D15.4xD8.2x2T
1
45
Bushing
D8.2xD12.7x33
1
46L/46R
Pedal
JD-22A
1
47
C ring
S-17(1T)
1
48
Lower computer cable
600L
1
49
Bolt
M6x1.0x15L
4
50
Flat washer
D50xD10x2.0T
1
51
Spring washer
D15.4 XD8.2x2T
12
52
Crank axle
1
53
Curved washer
D22*D8.5*1.5T
4
54
Sensor cable
1
55
Bearing
#6003ZZ
2
56
Anti-loose nut
3/8"-26UNF*6.5T
2
57
Fe flat washer
D30xD10x3.2T
1
58
Idle wheel fixing plate
1
59
Cross screw
M5*10L
4
60
Plastic flat washer
D50*D10*1.0T
2
61
Idle wheel
D23.8xD38x24
1
62
Cross screw
ST3.5*15L
3
63
Spacer
D22.5*D17.2*6.4T
1
64
Magnetic system
D265*86
1
65
Tension board
1
66
Electric cable
800L
1
67
Nylon nut
M6x1.0x6T
4
68
Spring
D2.2xD14x65L
1
69
Round cross screw
ST4*1.41*15L
2
70
Insert plug
D66xD50.3x170L
1
71
Bolt
M5x0.8x12L
1
72
Adjustable round wheel
D59*M10*40L
2
73
Flat washer
D16xD8.5x1.2T
8
74
Bolt
M5*0.8*15L
2
75
Water bottle holder
220*87*3T
1
76
Water bottle
1

6

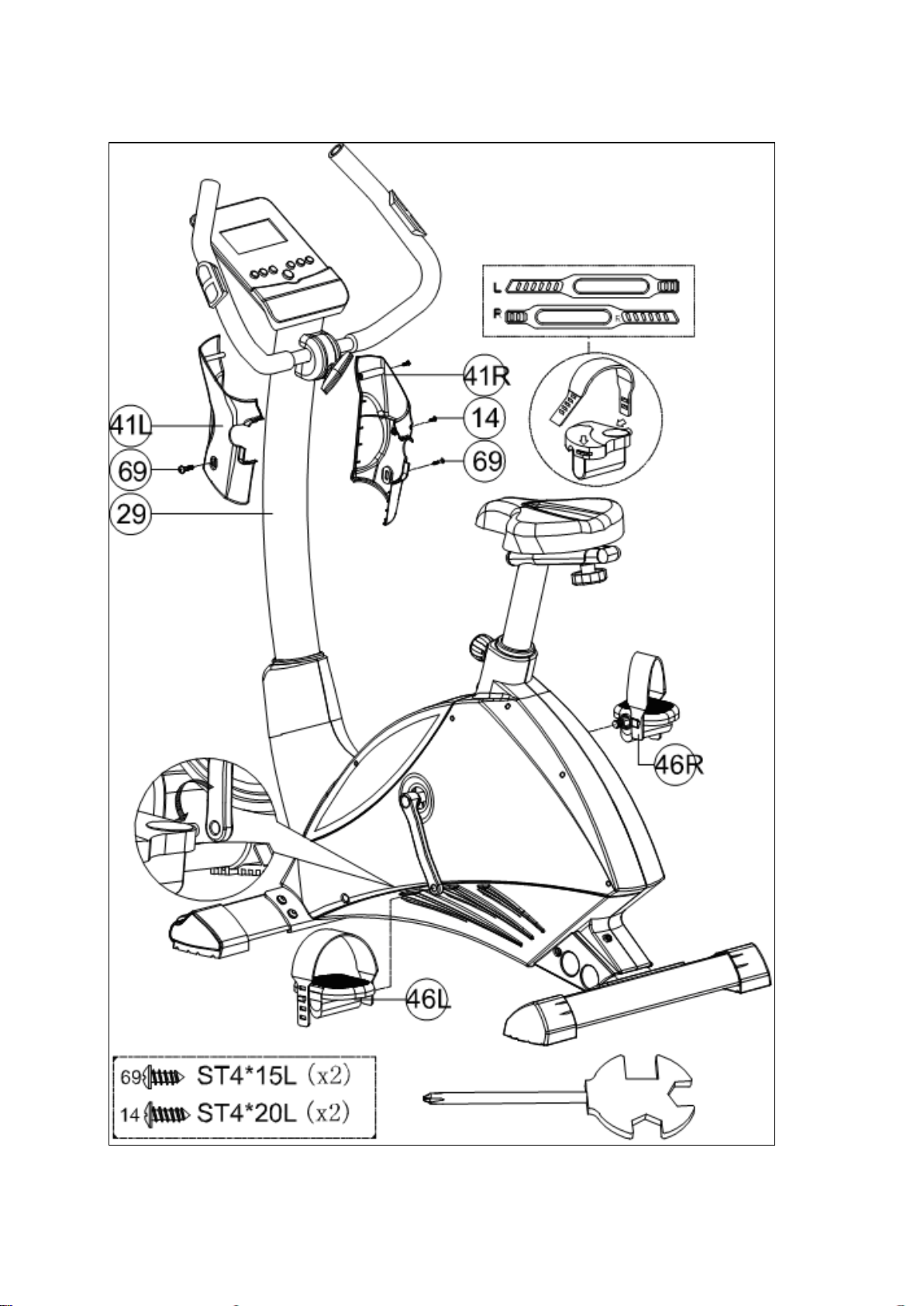

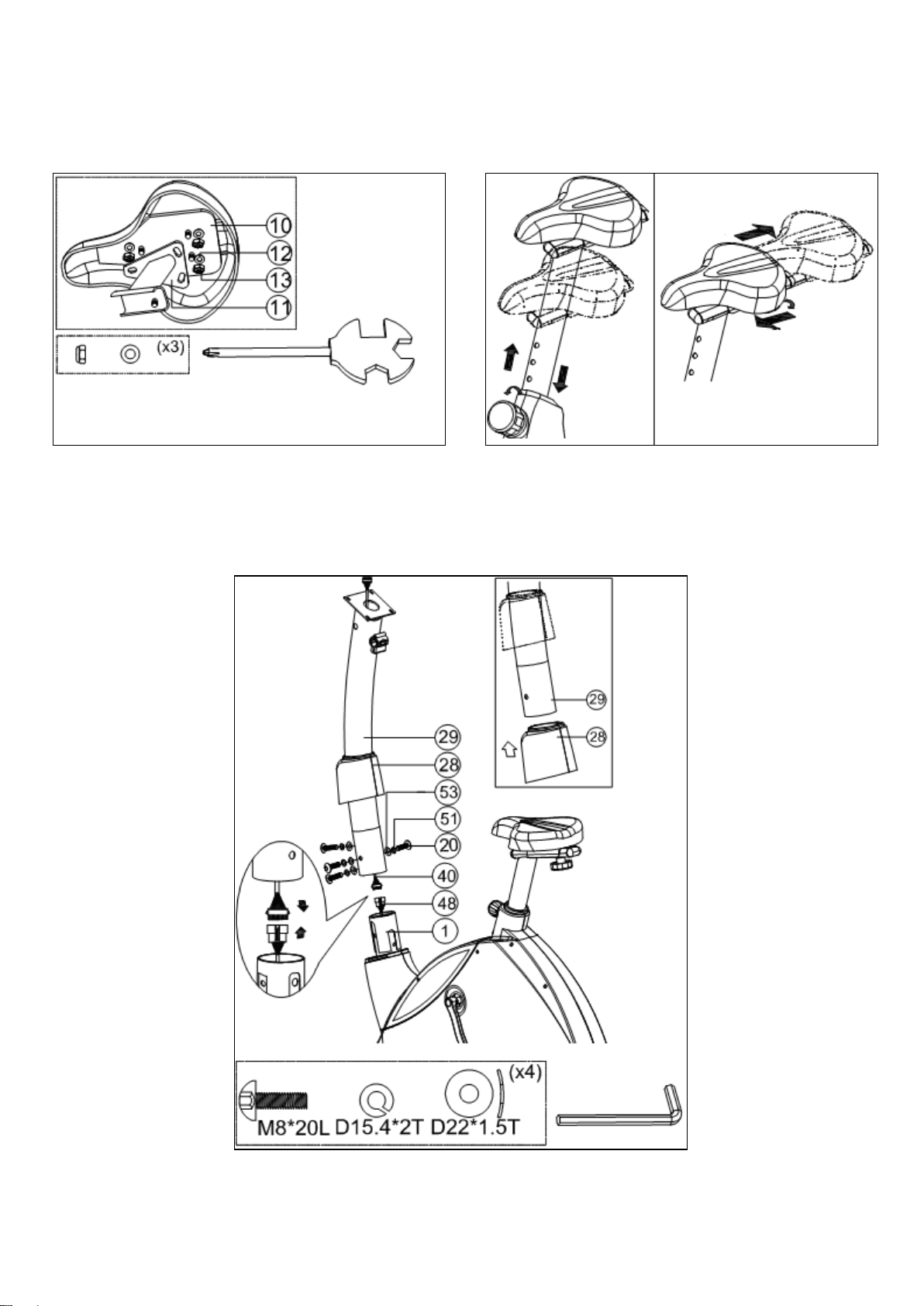

MONTERING / ASSEMBLY
Step 1
Step 2

7
Step 3
a b
Step 4

8
Step 5

9
VIKTIG INFORMASJON
Bruksområdet for dette treningsapparatet er hjemmetrening.
Sykkelen skal kun brukes som beskrevet i denne bruksanvisningen.
Eieren av sykkelen er ansvarlig for at alle brukere er kjent med disse
sikkerhetsreglene.
Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer
skikkelig, før du begynner å stramme noen av dem.
Plasser sykkelen på et flatt og jevnt underlag.
Sykkelen må ikke brukes utendørs, eller i rom med unormalt høy luftfuktighet. Det er
ikke anbefalt å bruke sykkelen i garasje, carport eller på overbygget terrasse.
Det anbefales å benytte en underlagsmatte, for å eliminere sjansene for at gulv eller
gulvbelegg tar skade i.f.m. bruk av sykkelen.
Sykkelen skal oppbevares tørt og frostfritt. Displayet bør aldri utsettes for direkte
sollys.
Før hver bruk; påse at alle skruer og muttere er godt strammet til. Dersom det
oppdages løse eller defekte deler; sørg for at ingen benytter seg av sykkelen før den
er i tilfredsstillende stand igjen.
Bruk alltid sko med en god gummisåle ved bruk av sykkelen.
Sykkelen skal kun benyttes av en person av gangen.
Denne sykkelen er ikke konstruert for stående sykling. Sitt alltid på setet under bruk.
Ved justering av sete og styre; se til at justeringsskruer er godt strammet før du tar
sykkelen i bruk. Løse justeringsskruer fører til mer bevegelse og raskere slitasje enn
nødvendig
Barn må ikke benytte sykkelen uten tilsyn, og bør heller ikke være i nærheten når
sykkelen er i bruk av andre.
Sykkelen bør ikke benyttes av personer med vekt over 130 kg.
Sykkelen bør ikke brukes i.f.m. medisinsk eller fysikalsk behandling, med mindre det
er spesielt anbefalt av lege eller fysioterapeut.
Det tas forbehold om trykkfeil i manualen.

10
HVORDAN BETJENE COMPUTEREN
E-2630-67
KNAPPENE
Engelsk Norsk
Start/Stop Start/Stopp For å starte og stoppe treningen.
Reset Nullstill For å nullstille programmer og for å komme
tilbake til hovedmeny.
Mode Mode/Enter For å velge/bekrefte hver enkelt funksjon.
Up Opp For å velge høyere verdi.
Down Ned For å velge lavere verdi.
Body fat Fettprosent Angir kroppens fettprosent / BMI
Recovery Formtest Måler pulsfall i.l.a. ett minutt og angir formen.

11
FUNKSJONENE
Engelsk Norsk
Time Tid a) Viser tiden fra 00:00 til 99:59
b) Teller ned til 0 fra valgt tid
Speed Hastighet Viser hastigheten fra 0.00 til 99.9 km.
Distance Distanse a) Viser distansen fra 00.00 til 99.9 km.
b) Teller ned til 0.00 fra valgte distanse
Calorie Kaloriforbruk a) Viser forbrente kalorier fra 0 til 999
b) Teller ned til 0 fra valgt kaloriforbruk
NB: Kaloriforbruket er kun en indikasjon!
Watt Energiforbruk Viser energiforbruket fra 10W til 350W.
NB: Kan kun programmeres på manuelt program.
Pulse Håndpuls Viser pulsen fra 0 til 240 BPM.
NB: Hold på håndpulsen med begge hender i minimum 30 sek.
OPPSTART

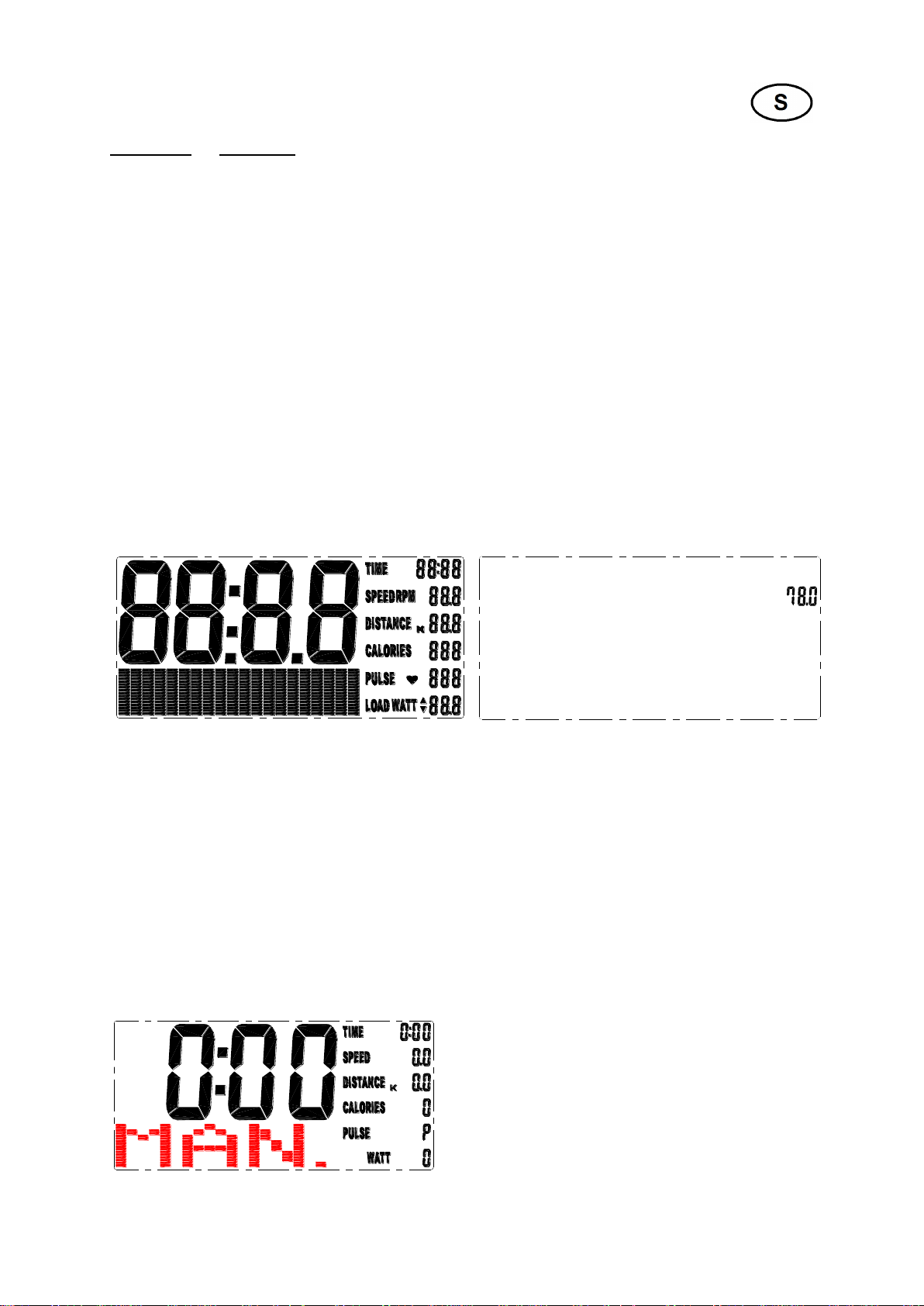

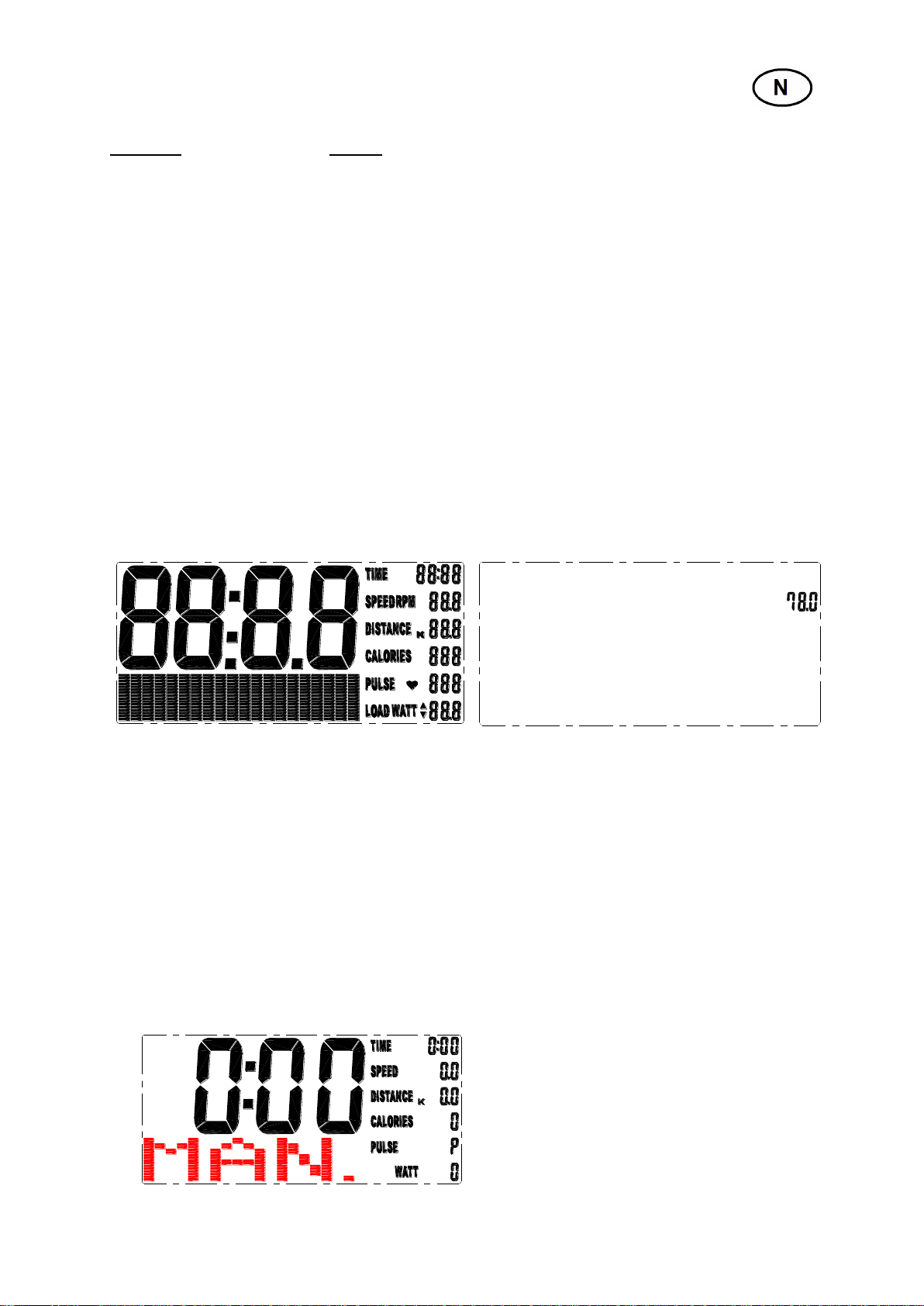

Når du aktiverer displayet vil alle symbolene lyse i 2 sek. (Illustrasjon 1) og gi fra seg
et langt pip. Deretter vil software-versjonsnummeret vises (Illustrasjon 2)
Illustrasjon 1 Illustrasjon 2
I U1 til U4 kan du legge inn informasjon om inntil 4 ulike brukere. Denne
informasjonen brukes bl.a. til å kalkulere kaloriforbruk og makspuls.
Når du har lagt inn personlig informasjon og computeren er nullstilt vil alle verdiene
vise 00:00, og alle funksjonene vil blinke samtidig i displayet. Dette kalles
”oppstartsbilde” (Illustrasjon 4) og er utgangspunkt for alle innstillingene som er
beskrevet videre i brukerveiledningen.
I oppstartsbildet kan du legge inn ulike verdier, dersom du ønsker en fast treningstid,
distanse eller lignende. Vær oppmerksom på at de parameterne du legger inn en
verdi på vil telle nedover, mens alle parametere som står på 0 vil telle oppover.
Treningsøkten stanses når et av parameterne har telt ned til 0. Du kan kun
velge/endre brukerprofilene etter å ha trykket på TOTAL RESET.
Illustrasjon 4

12

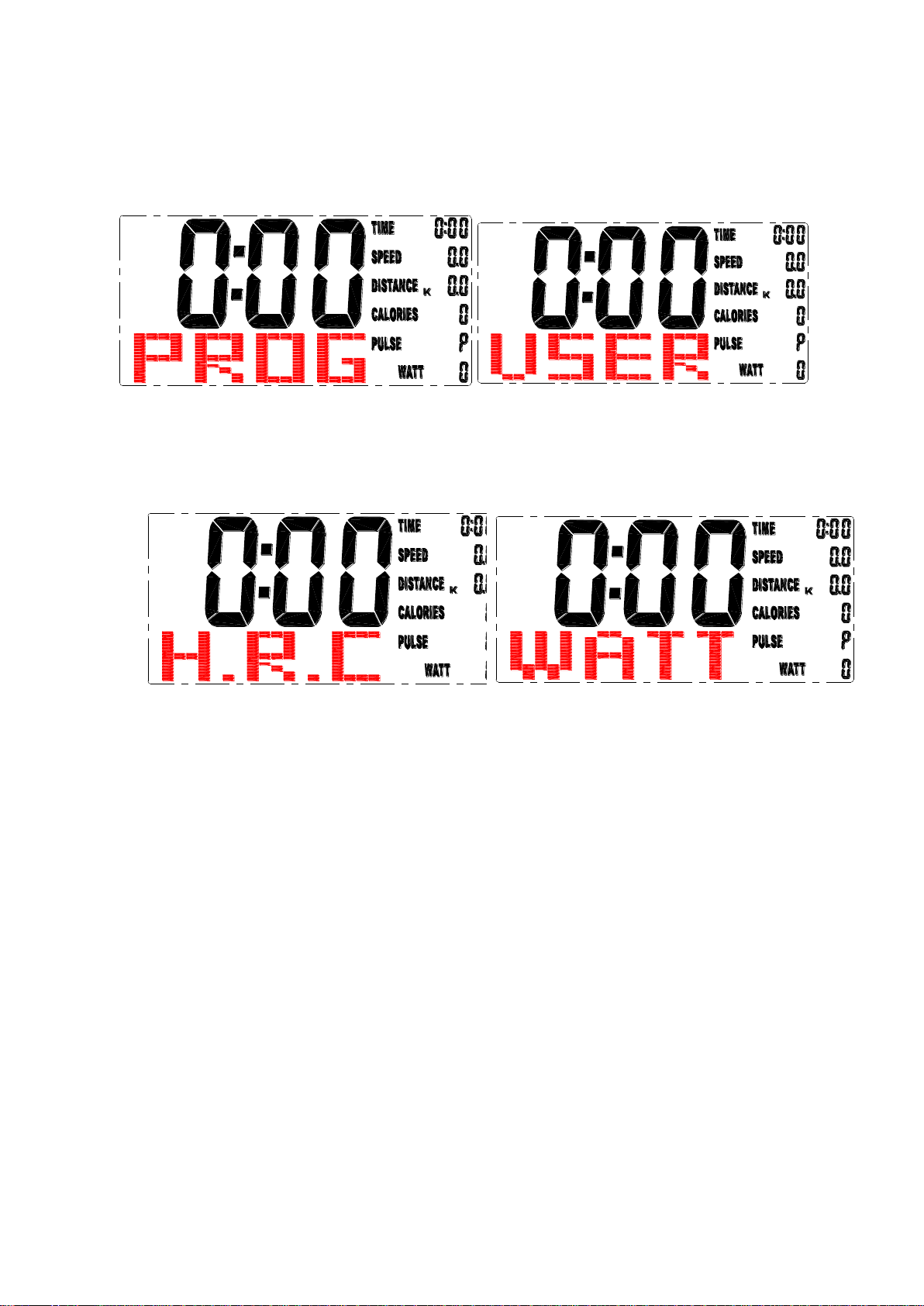

Når displayet er i oppstartsbilde (Illustrasjon 4), trykk UP eller DOWN for å velge
ønsket funksjon; MANUAL / PROGRAM / USER PROGRAM / H.R.C. / WATT
(Illustrasjon 5 til 8) og trykk MODE for å bekrefte. Dersom ingen valg blir gjort vil
computeren starte på manuell funksjon ved treningsoppstart.
Illustrasjon 5 Illustrasjon 6
Illustrasjon 7 Illustrasjon 8

13
MANUELL
I MANUAL modus, trykk på UP eller DOWN-knappene for å justere motstandsnivået
fra 1 til 16. Forhåndsinnstilt verdi er 1. (Illustrasjon 11)
Etter du har valgt motstandsnivå, legg inn verdier for TIME, DISTANCE, CALORIES,
og PULSE ved å trykke på UP eller DOWN-knappene, og MODE-knappen for å
bekrefte. (Illustrasjon 12-15)
Trykk på START-knappen for å starte treningen. Juster belastningen opp og ned med
UP / DOWN knappene mens du trener.
PROGRAM

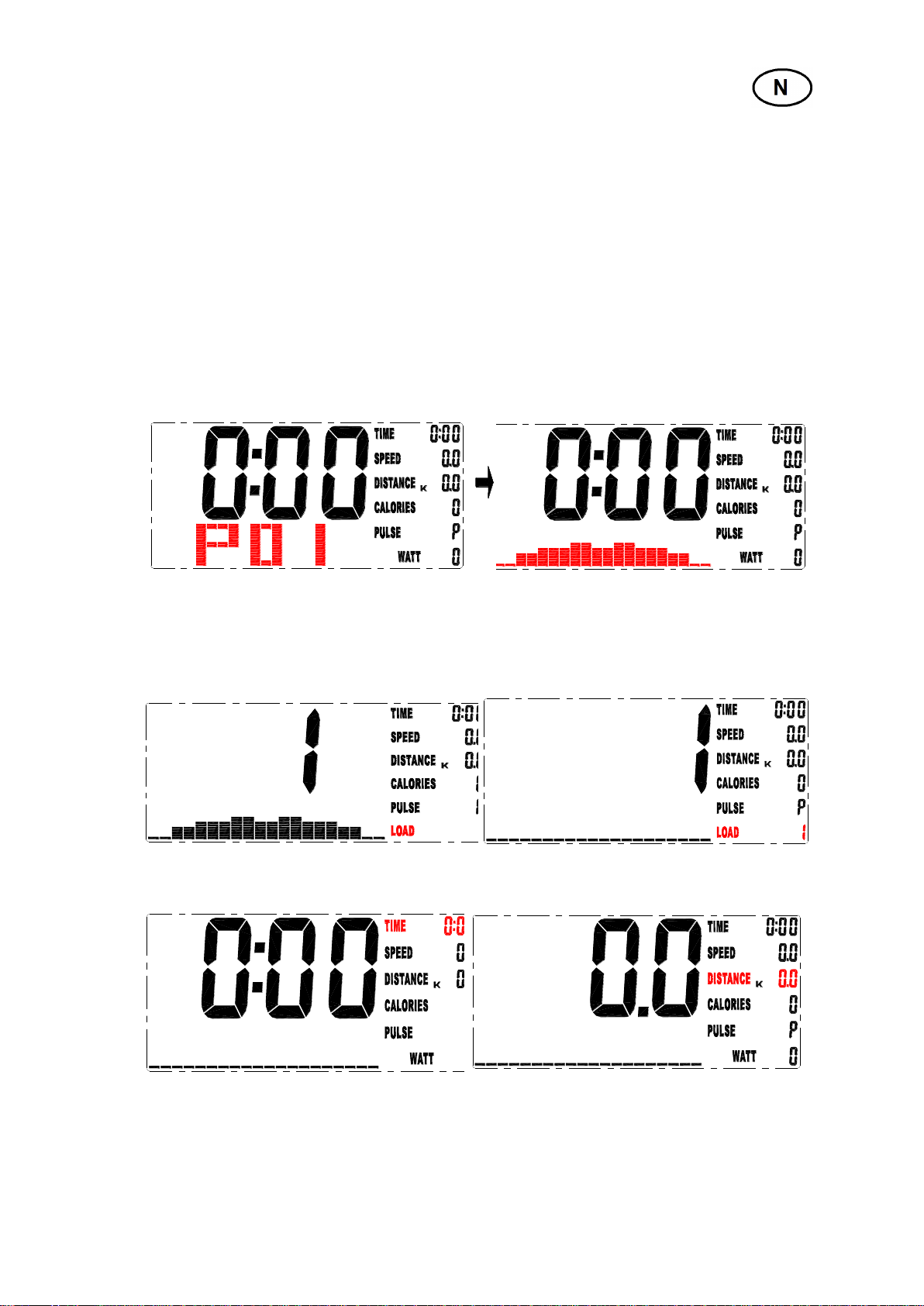

I PROGRAM-modus kan du trykke UP eller DOWN knappene for å velge program
P01-P12. Programnummeret vil vises på skjermen i 2 sek. etterfulgt av profilen til det
aktuelle programmet (Illustrasjon 9)
Illustrasjon 9
Motstandsnivå 1 (forhåndsprogrammert verdi) vises når du har valgt program. Trykk
UP og DOWN knappene for å velge motstandsnivå (1-16), og trykk MODE knappen
for å bekrefte. Motstandsnivået kan også justeres under trening.
Illustrasjon 10 Illustrasjon 11
Illustrasjon 12 Illustrasjon 13

14
Illustrasjon 14 Illustrasjon 15
USER (Egendefinerte løyper)
Velg USER PROGRAM og sett ønsket motstandsnivå for hver av de blinkende
søylene i løypeprofilen ved å trykke på UP eller DOWN-knappene, og MODE-
knappen for å lagre og gå videre til neste søyle. Det er 20 søyler i hvert program,
og evt. forhåndsprogrammert tid vil fordele seg jevnt utover disse.
H.R.CONTROL
Når du velger HR.CONTROL-modus vil først alderen 25 vises. Denne justeres til
din alder med UP eller DOWN-knappene. Computeren vil da regne seg fram til
din makspuls, og la deg velge mellom nivåene 55%, 75% eller 90% av makspuls
som mål for treningsøkten. Du velger intensitet med UP eller DOWN-knappene og
bekrefter med MODE.
Illustrasjon 16 Illustrasjon 17
WATT
Forhåndsprogrammert motstand er 120W. Denne justeres med UP eller DOWN-
knappene fra 10W til 350W, og bekreft innstillingen med MODE. Trykk START for å
starte treningen, og sykkelen vil justere motstanden etter tråkkfrekvensen din for å gi
konstant lik motstand.
Ved treningsoppstart vil displayet skifte mellom TIME, SPEED, RPM, DIST, CAL,
PULSE, WATT (motstand) hvert 6. sekund, og tilsvarende funksjons-symbol vil blinke
til høyre i skjermen. Trykk på MODE for å stanse rotasjonen, og MODE en gang til for
å skifte manuelt mellom de forskjellige funksjonene.

15

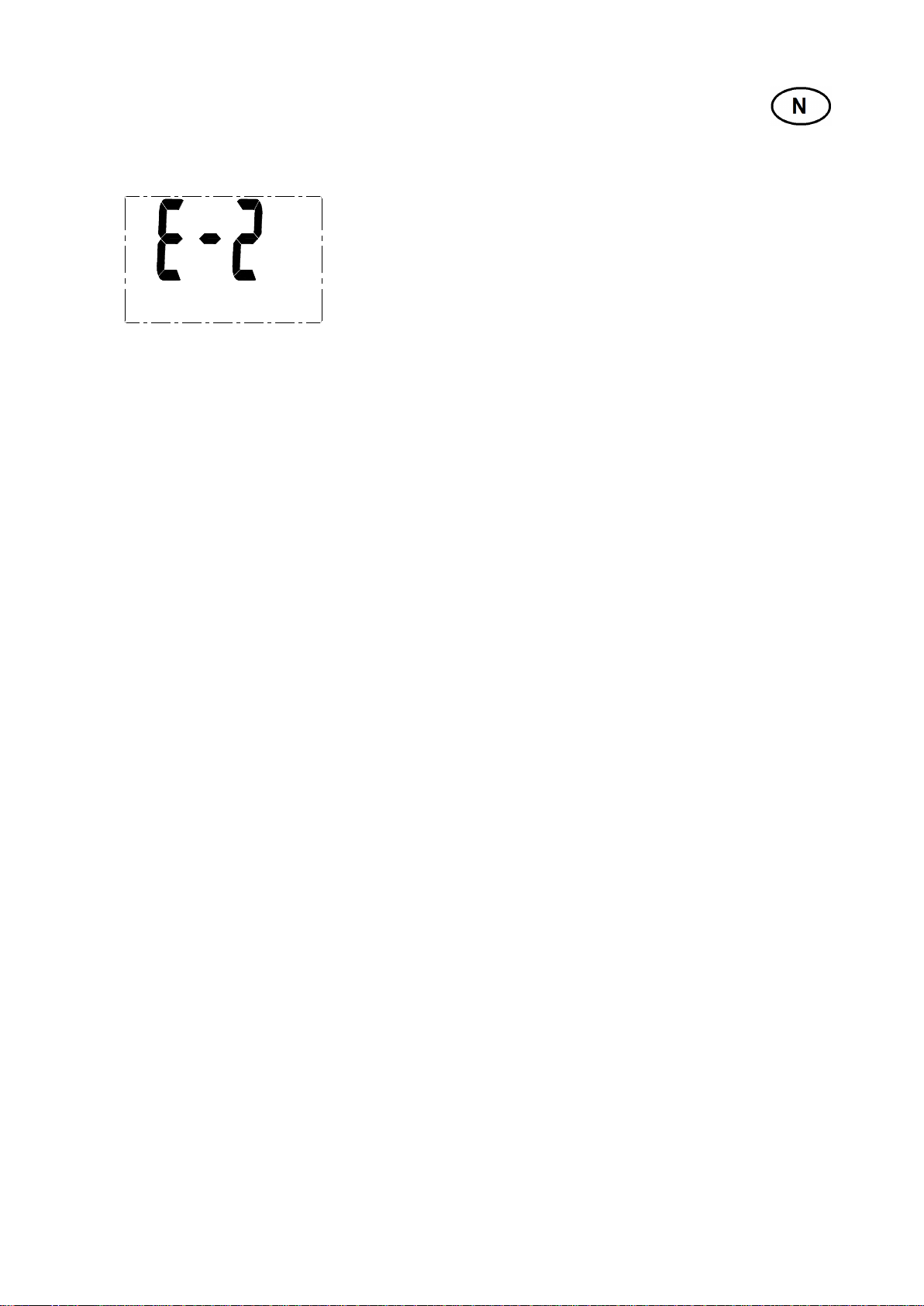

Feilmeldinger
1. “E2”: Motstandsmotoren har låst seg i en posisjon utenfor programmert
sektor, eller motstandsmotoren er defekt. (Illustrasjon 21)
Illustrasjon 21

16
RETNINGSLINJER FOR REKLAMASJONSBEHANDLING
Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening.
For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff
utstyr.
Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre
hovedgrupper; Slitedeler, Andre utskiftbare komponenter og
Konstruksjon/rammeverk.
Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut
med jevne mellomrom. Herunder sorterer deler som bremseklosser, trinser, vaiere,
justeringsskruer kulelager, strikker, fjærer og lignende.
Ifølge kjøpslov/forbrukerkjøpslov er det ingen lovfestet reklamasjonsrett på slike
deler. Men vi gir ett års garanti på disse delene.
NB. For at det skal være tillatt å markedsføre eller omtale kjøpsvilkår som en
GARANTI, forutsetter det at de gir kjøper vesentlig bedre rettigheter enn det
som følger av loven. Normal REKLAMASJONSRETT er ulovlig å omtale som
GARANTI i salgs- eller markedsføringsmateriell.
Med Andre utskiftbare komponenter menes alle andre løse deler som finnes på
apparatene. Eksempler på slike deler kan være seteputer, polstringer, pedaler,
treningscomputere og annen elektronikk. På denne typen deler gjelder den
lovfestede reklamasjonsretten på to år, forutsatt at de ikke er utsatt for unormal ytre
påvirkning.
Unntatt fra denne kategorien er motorer til tredemøller.
For alle tredemøllemotorer gjelder en fem års reklamasjonsrett, forutsatt at de ikke er
utsatt for unormal ytre påvirkning eller unødvendig slitasje gjennom manglende
vedlikehold.
Med Konstruksjonsdeler / rammeverk menes hovedbestanddelene i
treningsapparatet, dvs. stålkonstruksjoner og tilhørende sveisesømmer.
For denne typen deler gjelder en fem års reklamasjonsrett, forutsatt at de ikke er
utsatt for unormal ytre påvirkning.
Lengre garantier/livstidsgarantier på rammeverk vil evt. være spesifisert for hvert
enkelt produkt.

17
VIKTIG VEDRØRENDE SERVICE
Om det skulle oppstå problemer av noe slag, ber vi dere kontakte Mylna
servicesenter. Her sitter det konsulenter med spesiell kompetanse til å hjelpe deg
med spørsmål rundt produktet, montering eller feil og mangler.
Du kan også se på hjemmesiden www.mylnasport.no/service. Her vil det ligge mye
nyttig informasjon rundt produktene.
VI ØNSKER AT DU SKAL KONTAKTE OSS FØR DU EVENTUELT GÅR
TILBAKE TIL BUTIKKEN MED PRODUKTET:
Kundeservice: 32 27 27 27
Når du kontakter oss bør du ha denne brukerveiledningen tilgjengelig.
BESTILLING AV RESERVEDELER:
Kontakt eller skriv til:
Kundeservice: 32 27 27 27
Mail: [email protected]
Når du bestiller reservedeler er det viktig at du tar med følgende informasjon:
•Modellnummeret på produktet.
•Navnet på produktet.
•Serienummeret på produktet.
•Nummeret på reservedelene (se deletegning og deleliste lengst frem i manualen)

18
VIKTIG INFORMATION
Användningsområdet för detta träningsredskap är hemmaträning.
Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning.
Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa
säkerhetsföreskrifter.
Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är
ordentligt införda innan du börjar spänna dem.
Placera träningsredskapet på ett plant och jämnt underlag.
Träningsredskapet får inte användas utomhus eller i rum med onormalt hög
luftfuktighet. Du rekommenderas inte att använda träningsredskapet i ett garage, en
carport eller på en överbyggd terrass.
Du rekommenderas att använda en underlagsmatta för att eliminera risken för att
golv eller golvbeläggningen tar skada då träningsredskapets används.
Träningsredskapet ska förvaras torrt och frostfritt. Displayen bör aldrig utsättas för
direkt solljus.
Före varje användningstillfälle: kontrollera att alla skruvar och muttrar är ordentligt
åtdragna. Om du upptäcker lösa eller defekta delar: se till att ingen använder
träningsredskapet förrän det befinner sig i tillfredsställande skick igen.
Bär alltid skor med en bra gummisula när du använder träningsredskapet.
Endast en person åt gången får använda träningsredskapet.
Denna cykelen är inte avsett för stående cykling. Sitt alltid på sätet under
användning.
Vid justering av säte och styre: se till att justeringsskruvarna är ordentligt åtdragna
innan du använder träningsredskapet. Löst sittande justeringsskruvar orsakar mer
rörelse och snabbare slitage än nödvändigt
Barn får inte använda träningsredskapet utan tillsyn, och bör inte heller befinna sig i
närheten när någon annan använder träningsredskapet.
Träningsredskapet bör inte användas av personer som väger över 130 kg.
Träningsredskapet bör inte användas i samband med medicinsk eller fysiologisk
behandling, såvida inte detta ordinerats specifikt av läkare eller fysioterapeut.
Vi förbehåller oss eventuella tryckfel i bruksanvisningen.

19
BETJÄNING AV DATORN
E-2630-67
KNAPPARNA
Engelska
Svenska
Start/Stop
Start/Stopp
Startar och stoppar träningen.
Reset
Nollställning
Nollställer program och tar dig tillbaka
till huvudmenyn.
Mode
Läge/Enter
Väljer/bekräftar enskilda funktioner.
Up
Upp
Väljer ett högre värde.
Down
Ner
Väljer ett lägre värde.
Body fat
Fettprocent
Anger kroppens fettprocent/BMI.
Recovery
Formtest
Mäter pulssänkning inom loppet at en
minut och anger formen.

20
FUNKTIONERNA
Engelska Svenska
Time Tid a) Visar tiden från 00:00 till 99:59
b) Räknar ner till 0 från vald tid
Speed Hastighet Visar hastigheten från 0.00 till 99.9 km.
Distance Distans a) Visar distansen från 00.00 till 99.9 km.
b) Räknar ner till 0.00 från vald distans
Calorie Kaloriförbrukning a) Visar antalet förbrända kalorier från 0 till 999
b) Räknar ner till 0 från vald kaloriförbrukning
OBS: Kaloriförbrukningen är endast en indikation!
Watt Energiförbrukning Visar energiförbrukningen från 10 W till 350 W.
OBS: Kan endast programmeras med manuellt program.
Pulse Handpuls Visar pulsen från 0 till 240 BPM (slag/minut).
OBS: Håll båda händer på handpulsen i minst 30 sek.
UPPSTARTANDE
När du aktiverar displayen lyser alla symboler i två sekunder (bild 1) och displayen
avger en lång ljudsignal. Sedan visas programvaruversionsnumret (bild 2)
Bild 1 Bild 2
I U1 till U4 kan du välja information om inntil 4 olika användare. Denna informationen
används bl.a. för att kalkulere kaloriforbrukning och maks puls.
När datorn är nollställd kommer samtliga värden visa 00:00, och alla funktionerna
kommer blinka samtidigt i displayen. Detta kallas "uppstartsbild" (bild 4) och är
utgångspunkt för samtliga inställningar som beskrivs vidare i användarmanualen.
När displayen befinner sig i uppstartsbild, kan du programmera om du t.ex. vill ha en
fast träningstid, distans eller liknande. Tänk på att de parametrar du lägger in ett
värde för kommer att räknas neråt, medan alla parametrar som står på 0 kommer att
räknas uppåt. Träningspasset stoppar när en av parametrarna har räknat ner till noll.
Du kan endast välja/ändra användarprofilerna efter att ha tryckt på TOTAL RESET.
Bild 4
